1 写在前面

1.1 为什么要写这篇文档

AT+CRSM用于访问3GPP协议定义的SIM/USIM卡中的DF目录、EF文件。此命令在使用上还是有难度的，需要一定的专业性。这个通过读取EF_SPN文件的实例，展示AT+CRSM命令的用法。

1.2 SIM/USIM卡中一定有EF_SPN嘛？（可选文件，不一定有）

略

1.3 关联的3GPP TS协议

1. 3GPP TS 31.102(定义SIM/USIM卡中的文件系统结构)

2. ETSI TS 102 221（定义USIM卡APDU的构成）

1.4 如何读取透明的EF文件（READ BINARY命令、指令码：0xB0/176）

如果要读取透明(transparent)的EF文件时，必须要用READ BINARY命令。

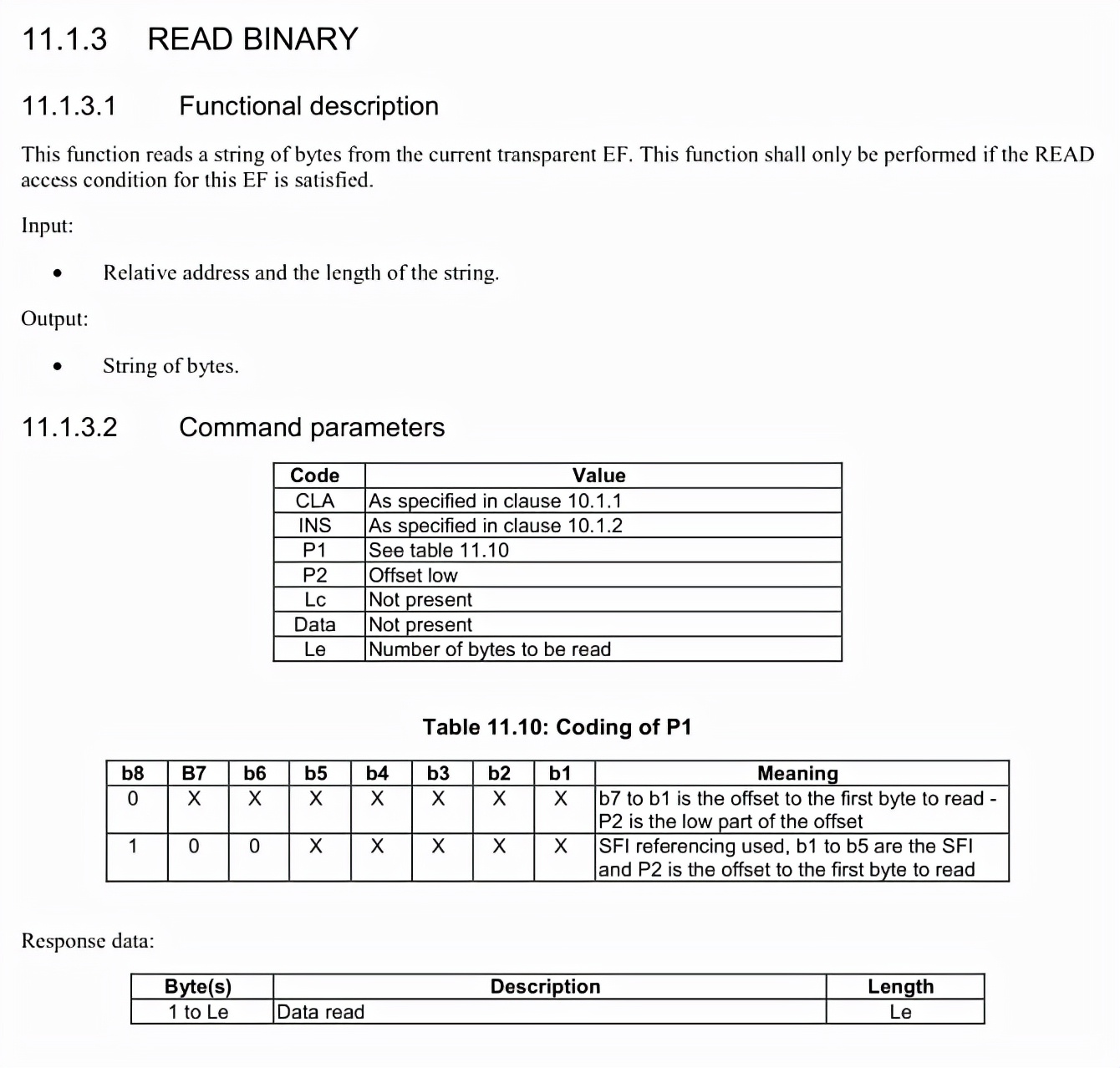

1.5 READ BINARY命令介绍（ETSI TS 102 221 - 11.1.3）

2. 读取EF_SPN文件的过程

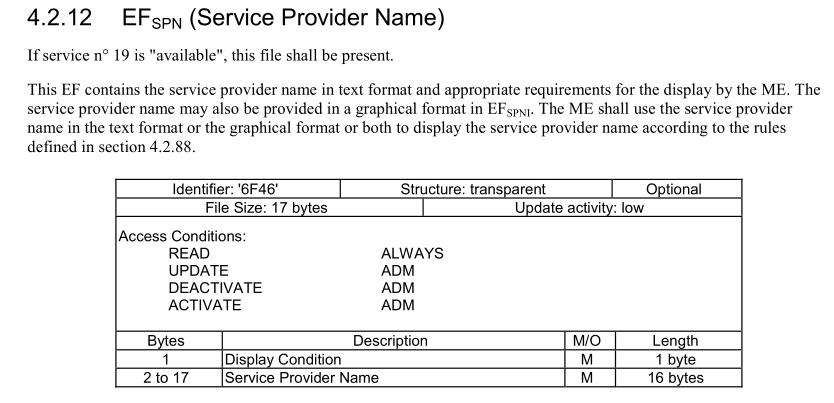

2.1 获取EF_SPN文件的信息（3GPP TS 31.102 - 4.2.12）

由上图可知：

1. 该文件只读文件（看Access Conditions）
2. 该文件是透明文件（transparent）
3. 该文件是可选的（Optional）
4. 该文件大小固定是17字节
5. 该文件的ID是：0x6F46(十进制：28486) //3GPP协议定义的电话卡中的每个DF目录、EF文件都有 唯一的ID

2.2 使用AT+CRSM=176,...读取文件内容

命令格式：

AT+CRSM=176,28486,0,0,17 //176是十进制表示的指令码，28486是十进制表示的文件ID，17表示EF文件的大小

命令返回（以某3G联通卡为例）：

+CRSM: 144,0,"00FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF"

144,0表示电话卡返回的状态字为：0x90,0x00，意思是命令执行成功。

后面一串数据就是读取的EF_SPN文件的内容。

2.3 EF_SPN文件内容解析（3GPP TS 31.102 - 4.2.12）

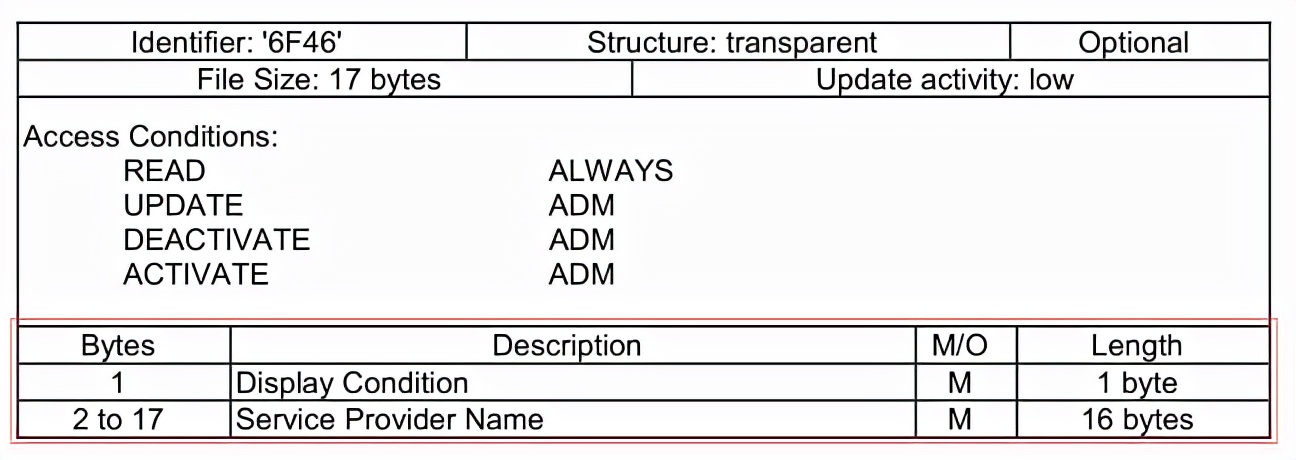

EF_SPN文件内容由两部分组成：

1、Byte 1: Display Condition

2、Byte 2 to 17: Service Provider Name

文件内容为：00FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF

解析为：

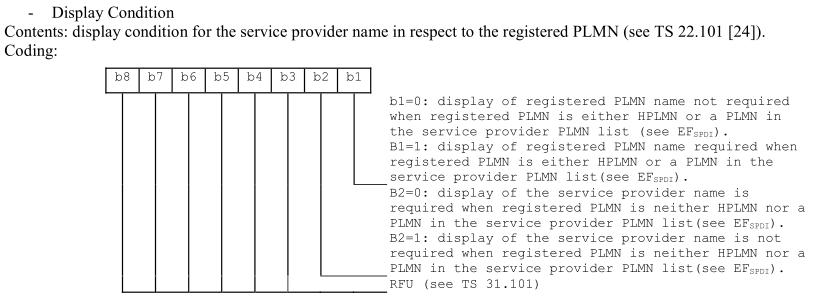

00 - Display Condition

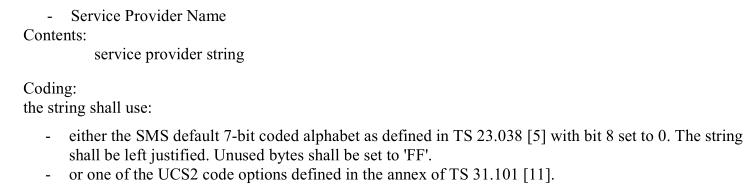

FFFFFFFFFFFFFFFFFFFFFFFFFFFFFFFF - Service Provider Name
