五、后期处理
1、AD9转Protell99SE
保存为4.0的格式即可，建议勿作此转换。
1）元件注意事项

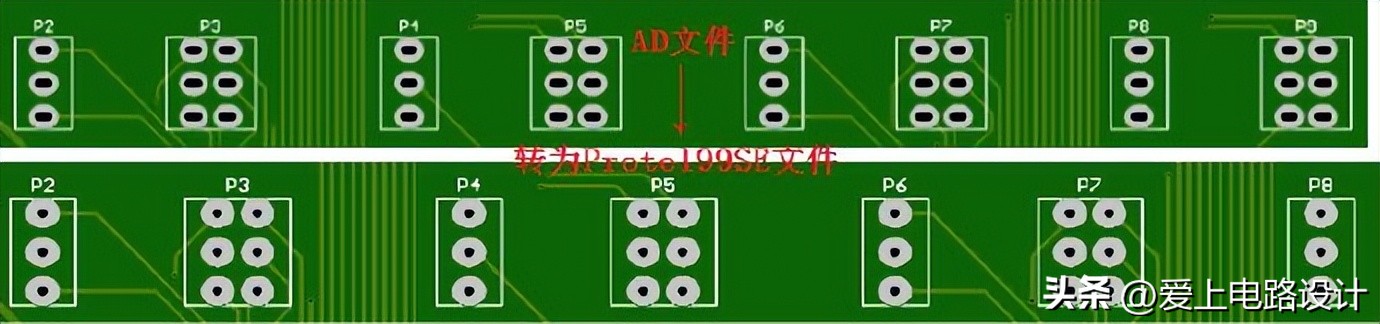

如下图，焊盘孔洞尺寸会变化。
--------------------------------
2）覆铜层注意事项
AD9敷铜的风格是“solid”而非“hatch”，但是Protell99SE中没有“solid”这个选项，因此转换以后就会出问题。
解决方法：在转换后的文件原本应当由覆铜的地方双击，会看到选择菜单，里面应当有polygon的相关项，点击以后就出现了覆铜
选项菜单，把“线宽”设置为大于“线距”，确定后rebuild覆铜即可。也可在AD9进行敷铜时采用hatch（网状）风格。
--------------------------------

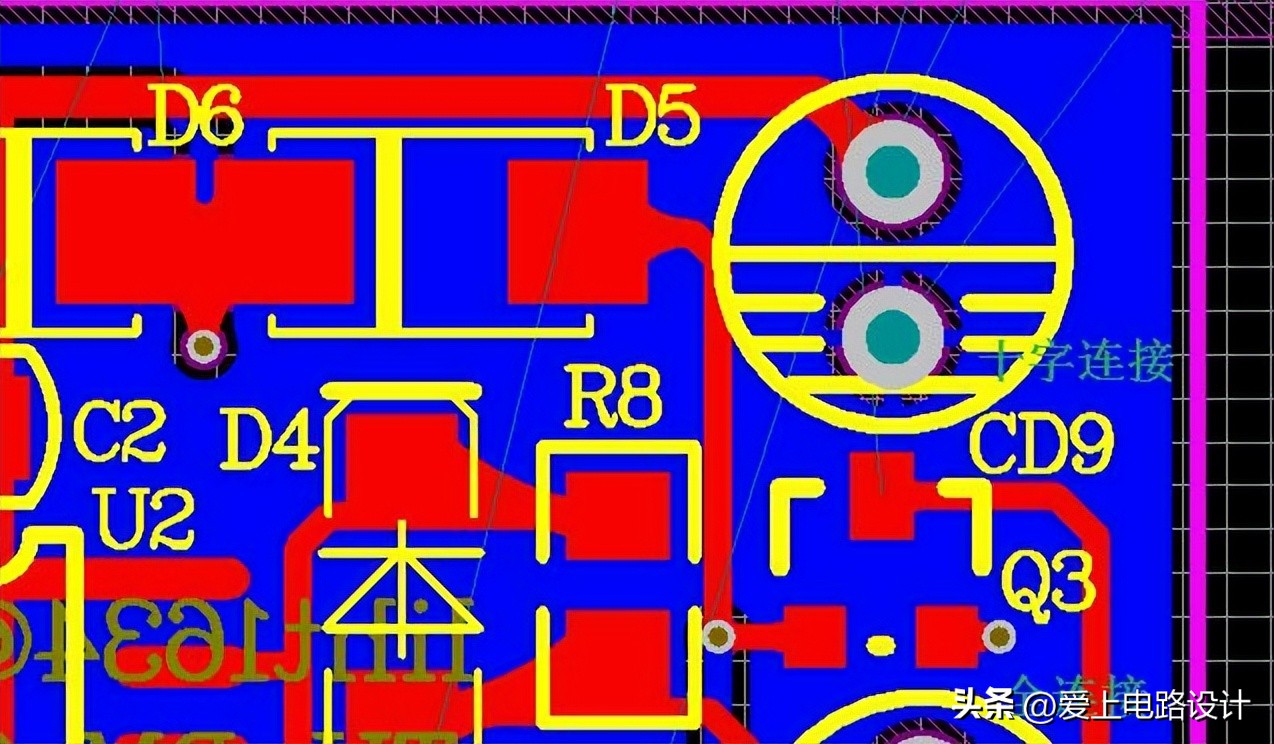

3）多边形覆铜，过孔全连接，焊盘十字连接

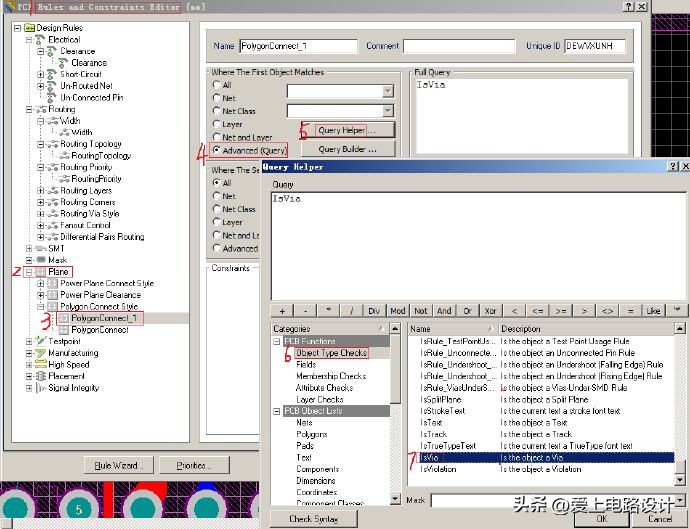

规则设置(Rules and Constraints Editor)中，选择多边形铺铜连接类型(polygon connect style)，如下图示意：点选 QueryHelper 钮进入 Query Helper 对话框，在左边选择 Object type checks，在右边选择 IS VIA，OK 即可，再将此规则优先级设置高于所 ALL 对象的优先级。
--------------------------------

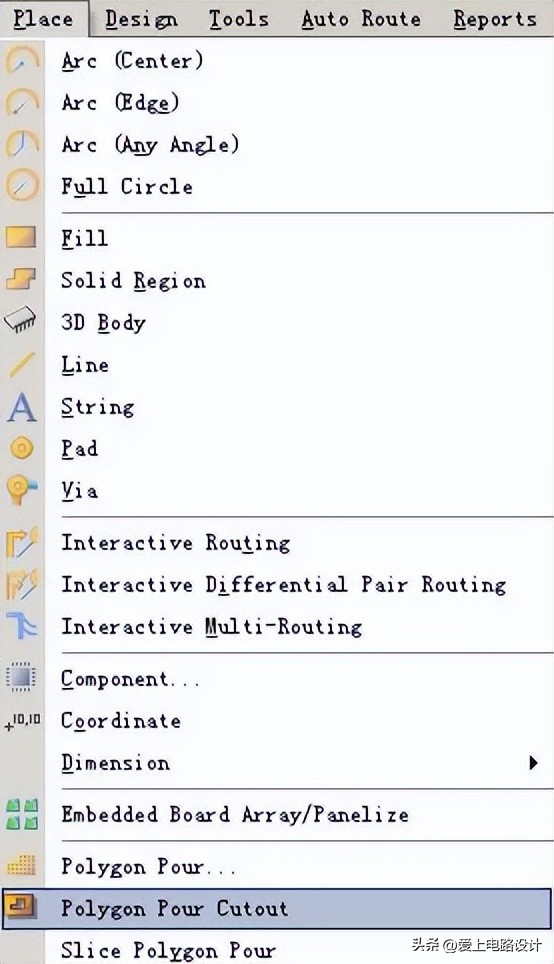

4）覆铜避让
2、资料输出
1）装配图输出

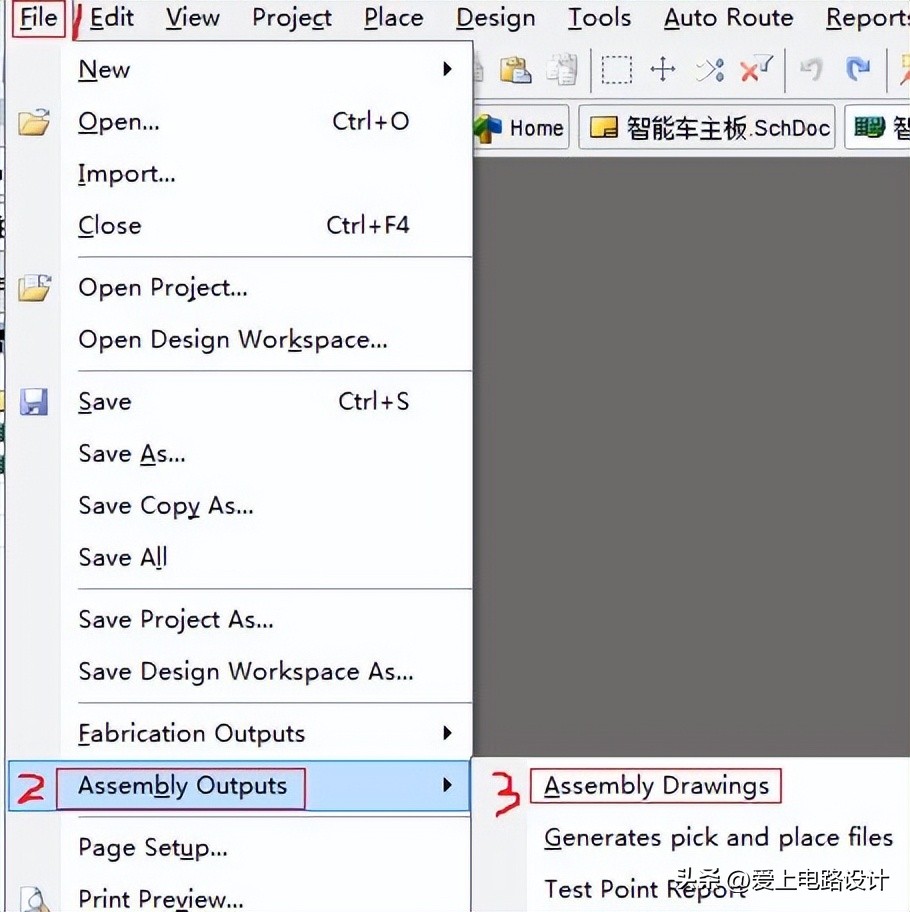

（1）通过Assembly Outputs

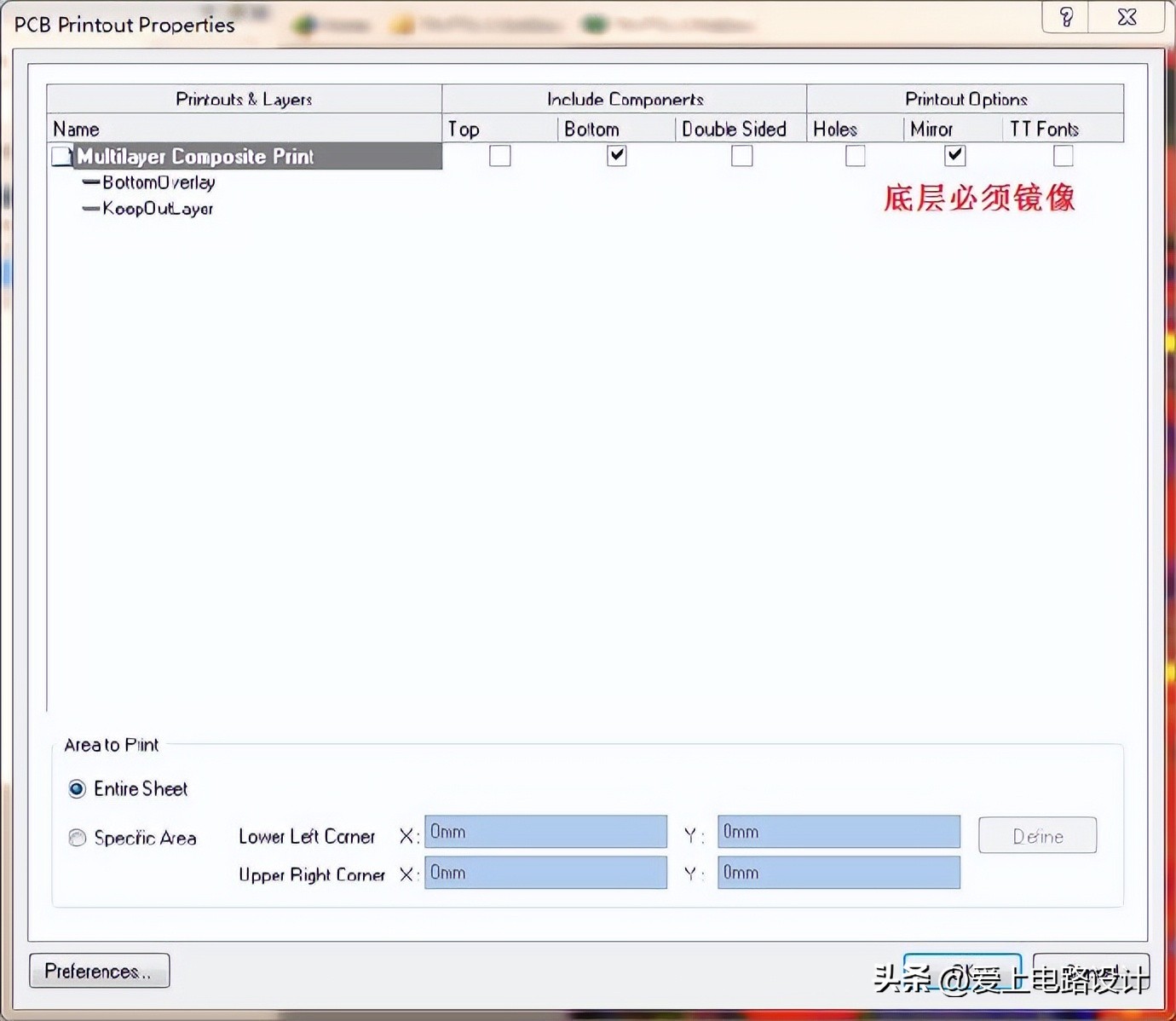

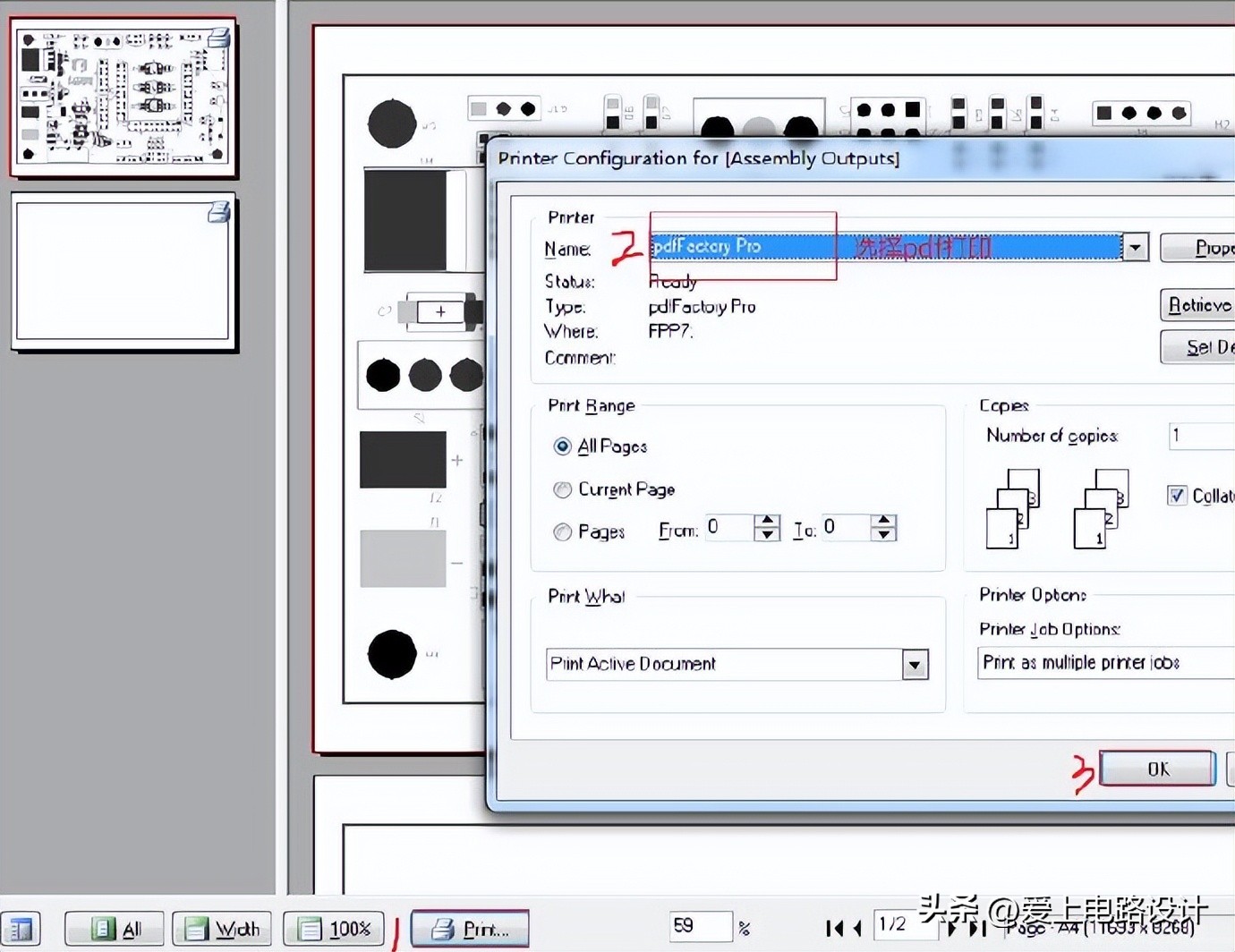

设置打印输出：
-----------------

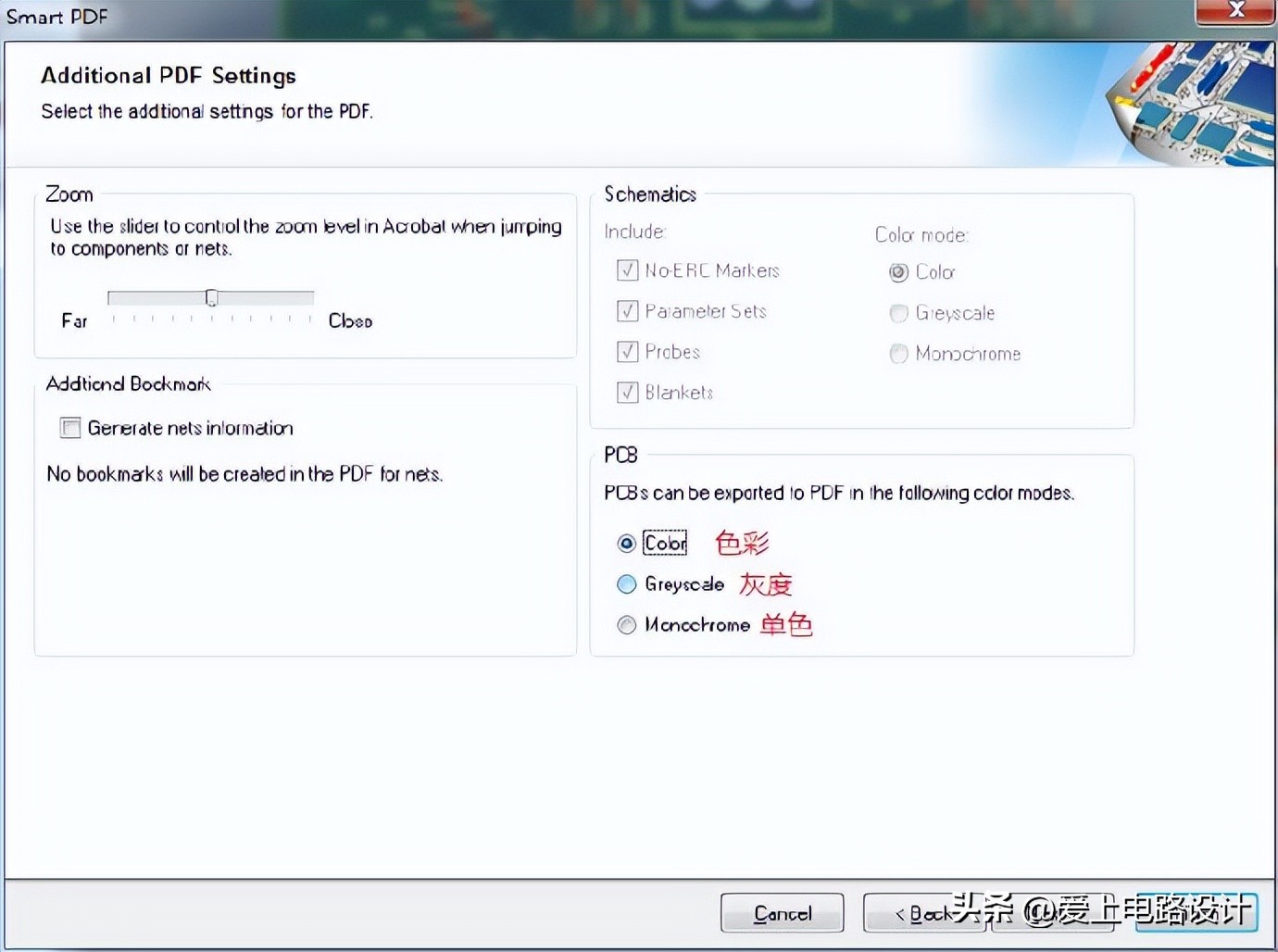

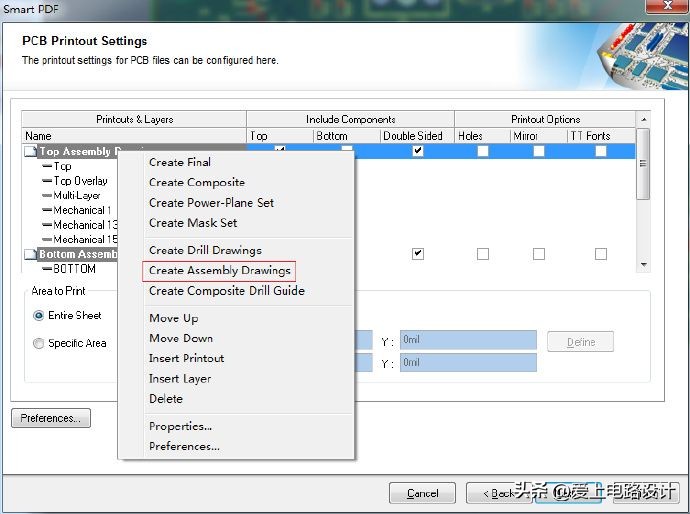

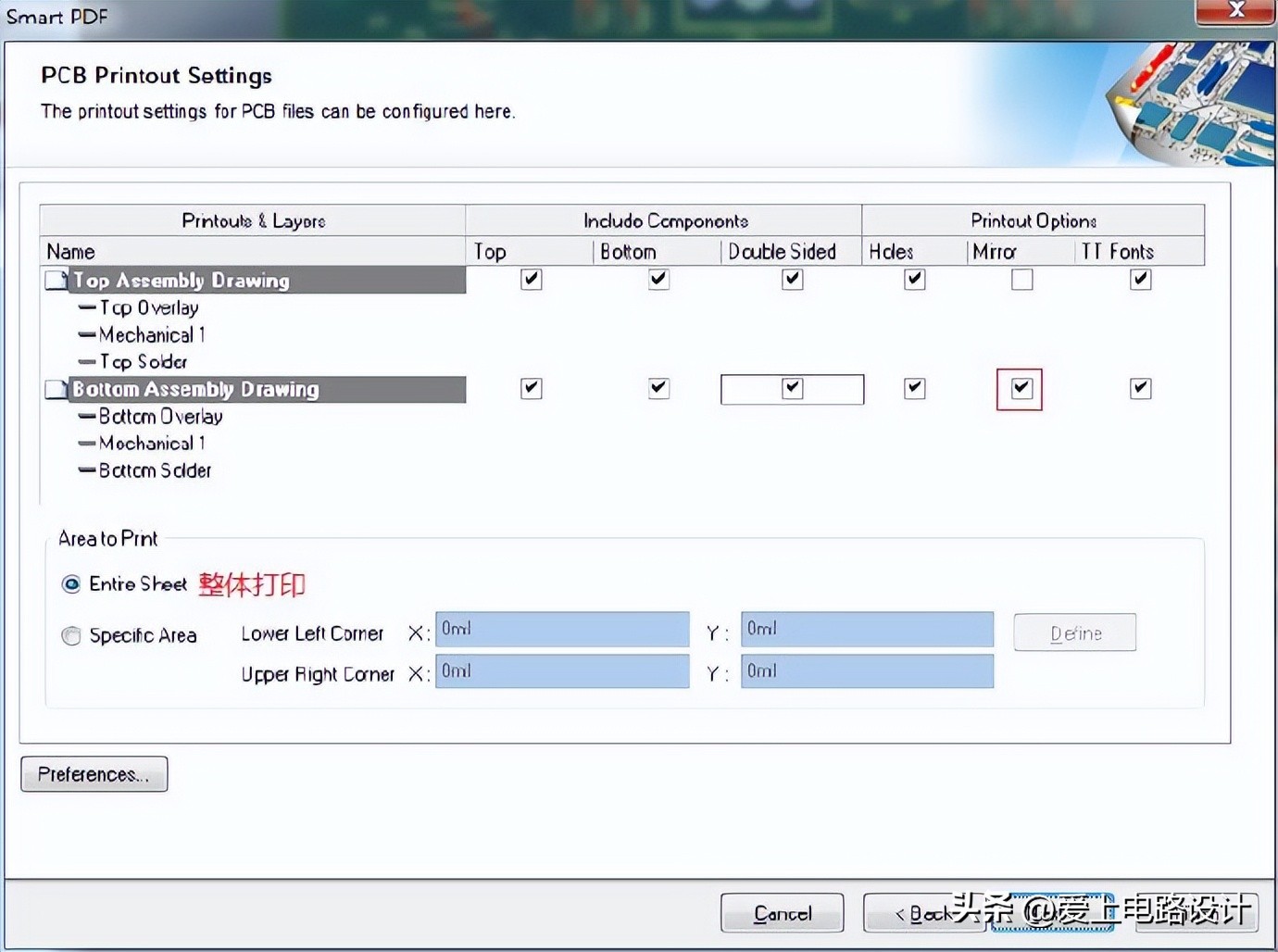

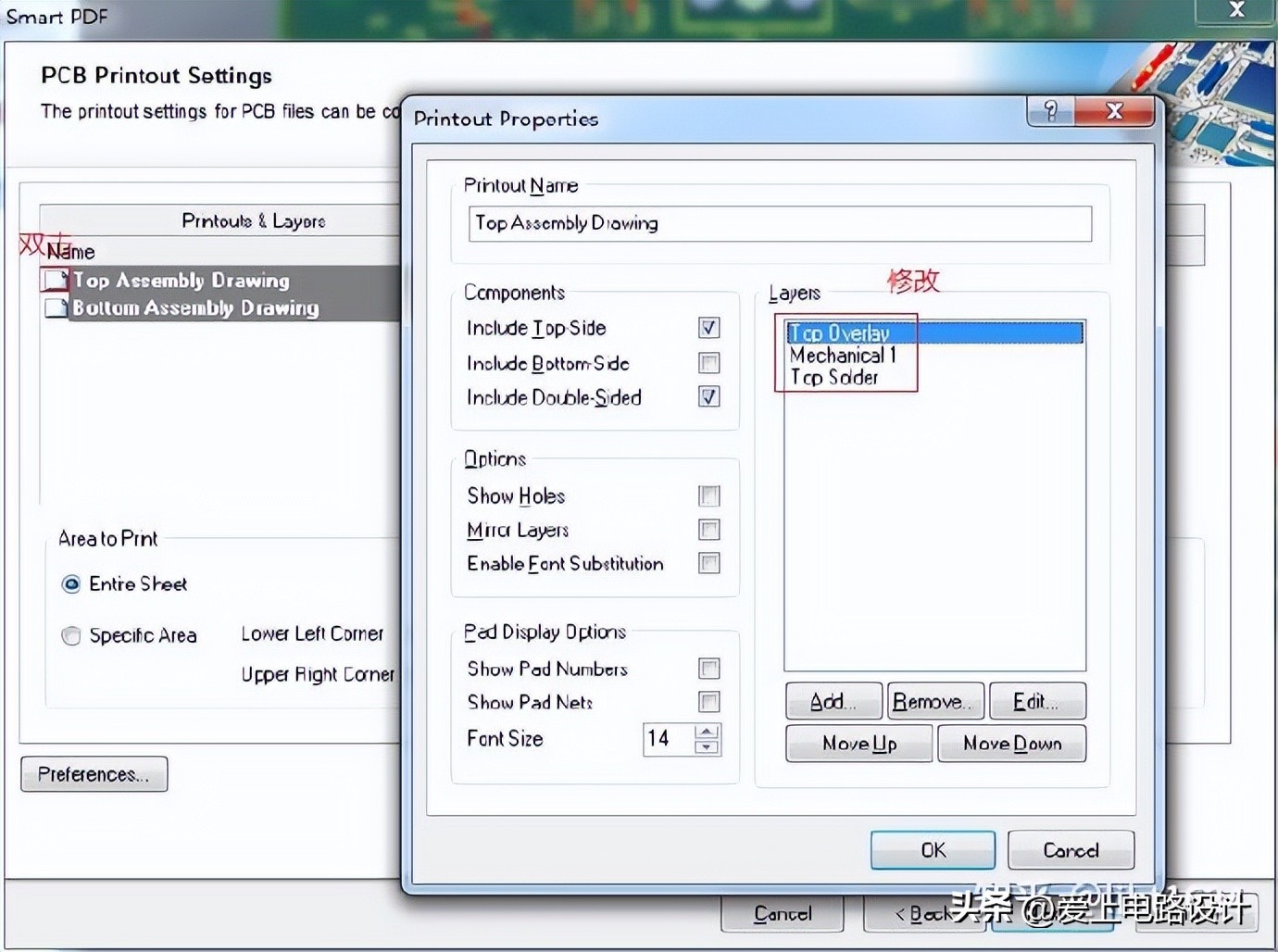

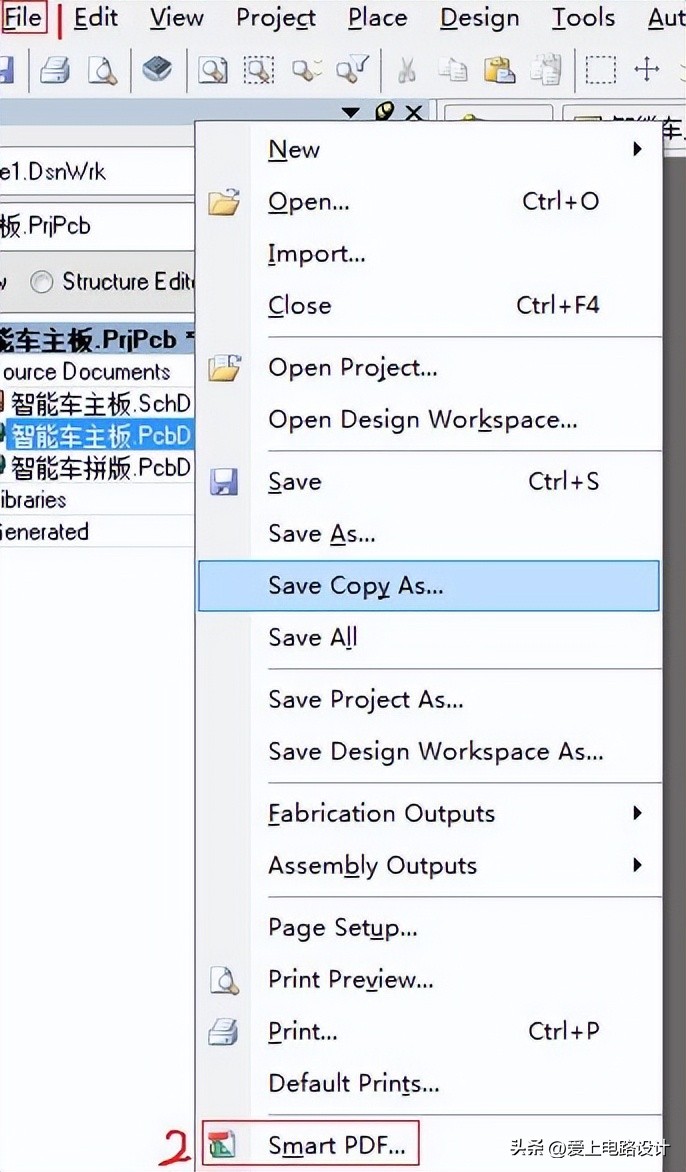

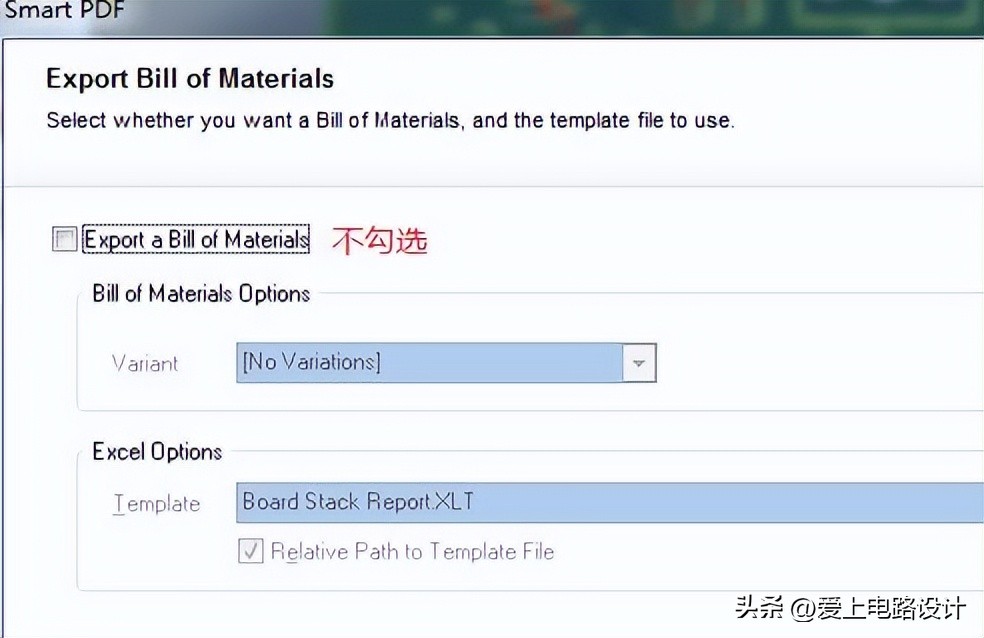

（2）通过Smart Pdf
通过此法显示更好。
--------------------------------

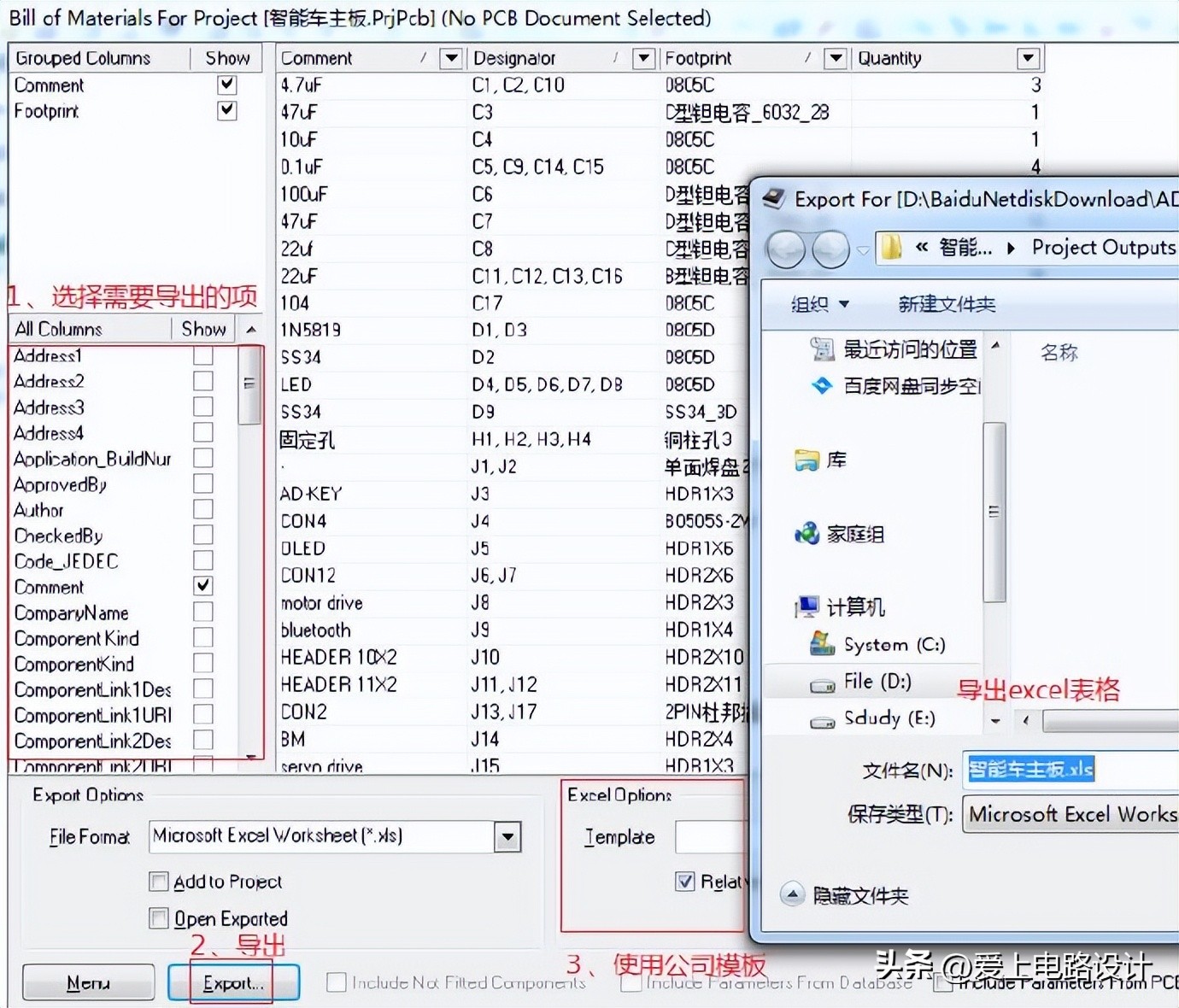

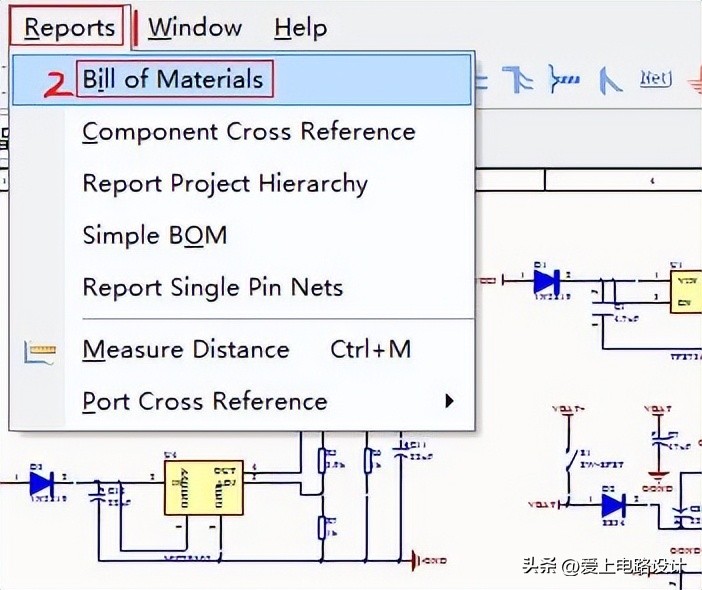

2）bom文件输出
在原理图和PCB中都可以输出。
--------------------------------
3）Gerber文件输出
出于AD版本兼容与保密考虑，故需要输出。

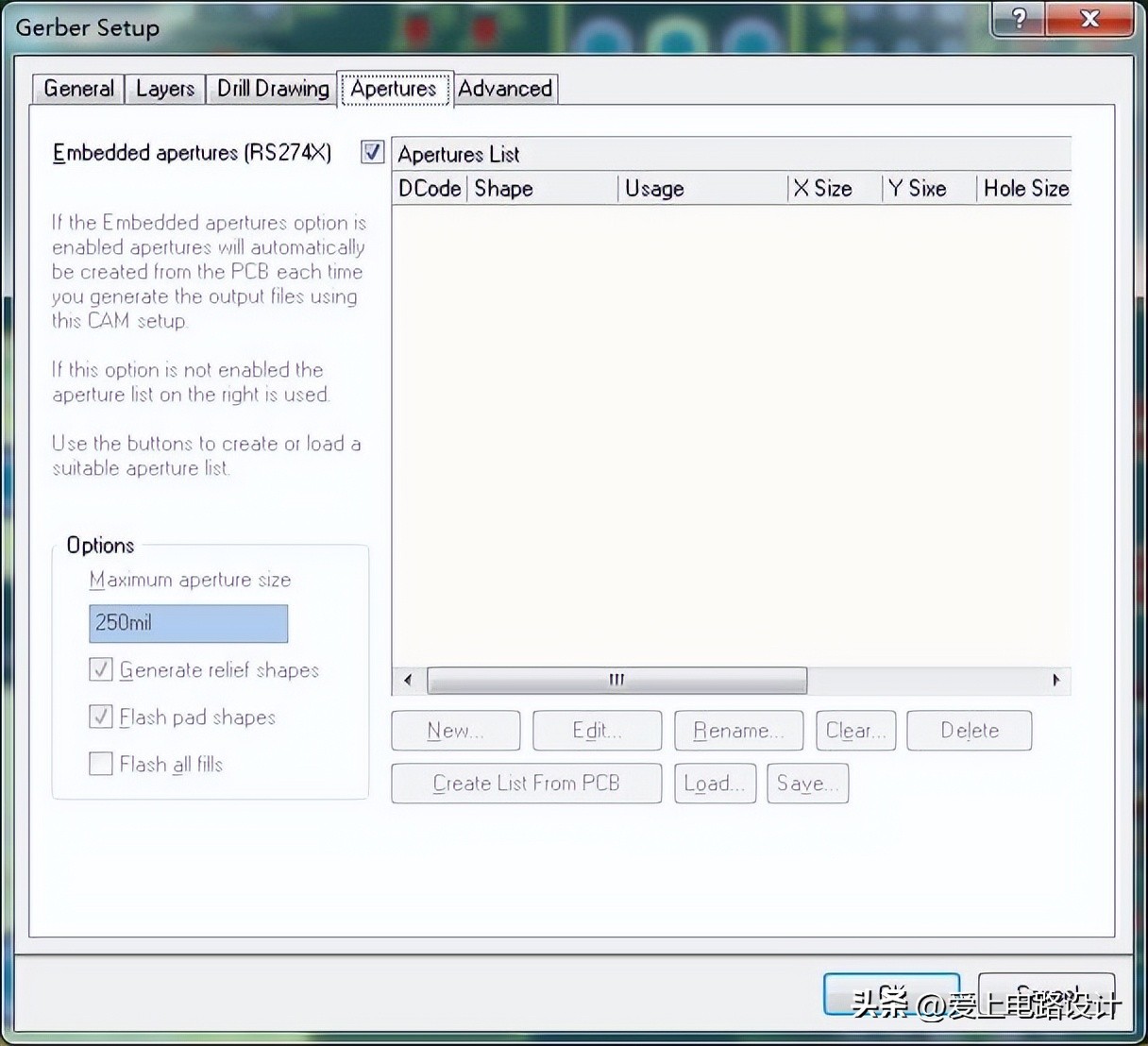

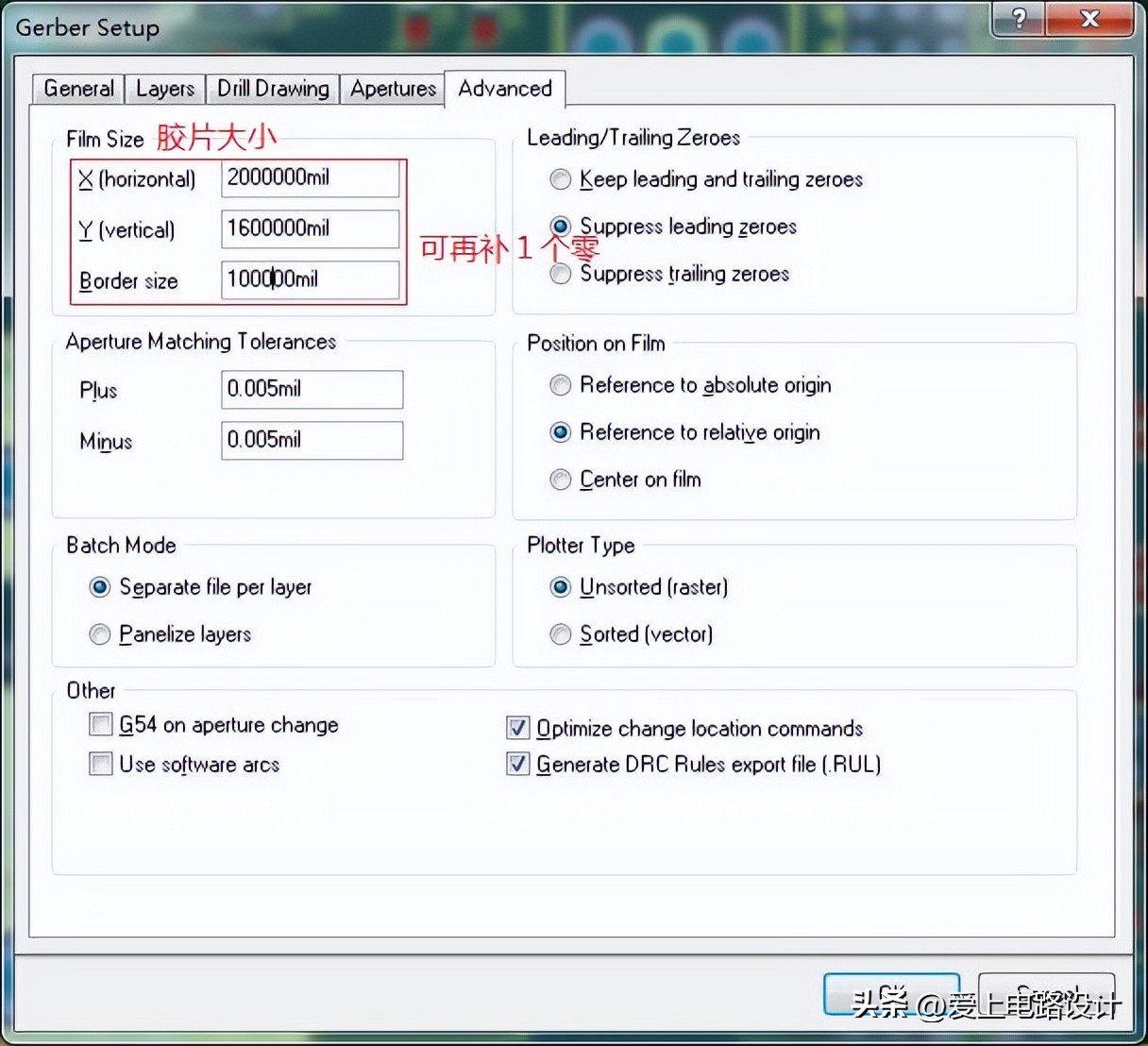

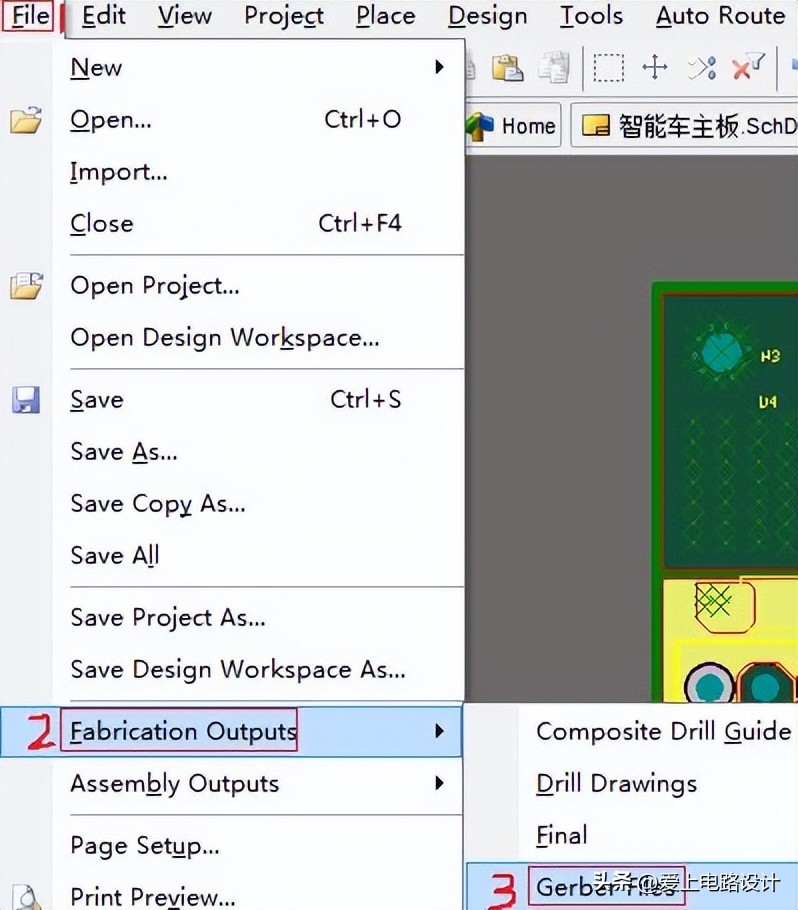

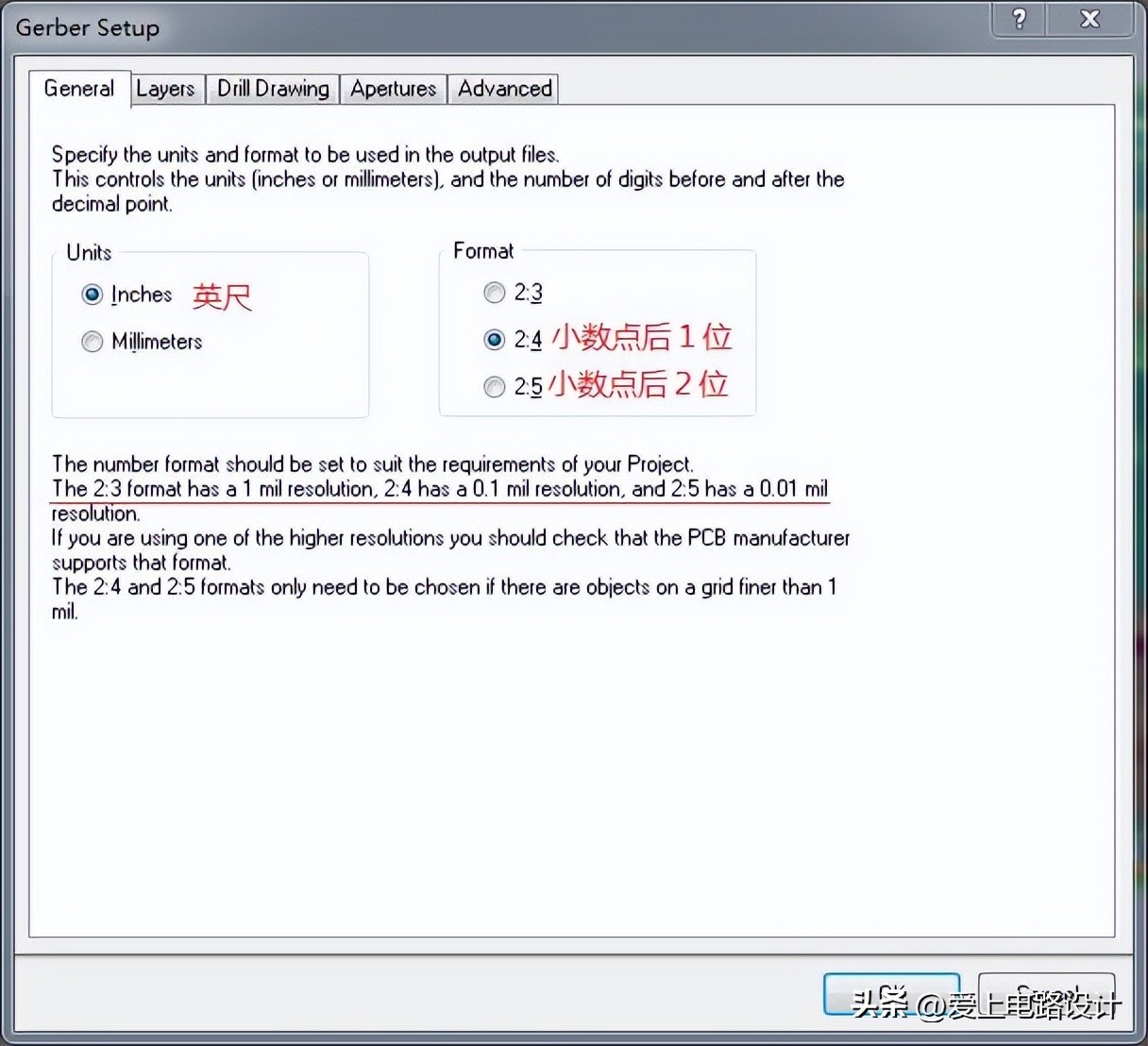

（1）Gerber文件
-----------------

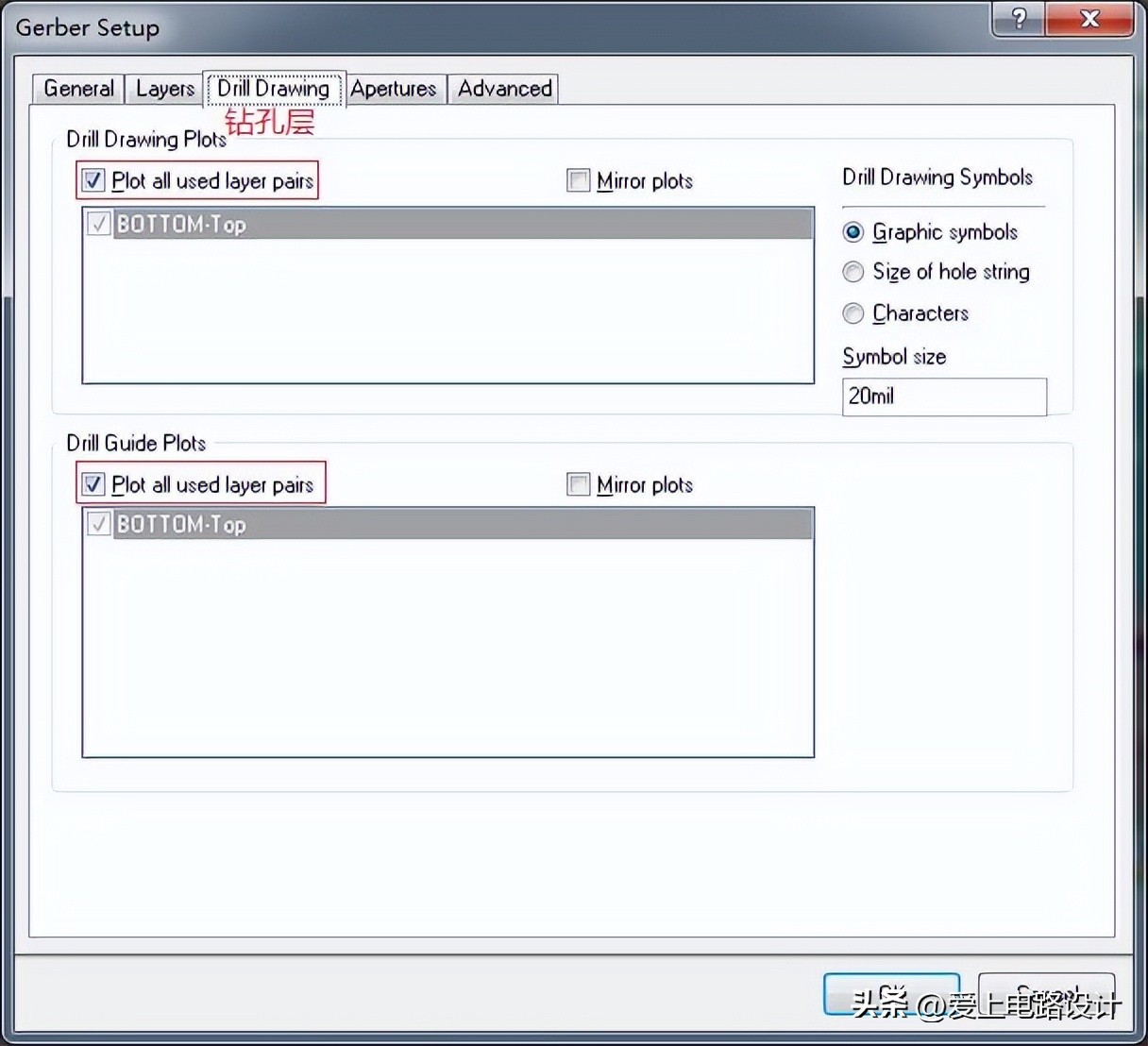

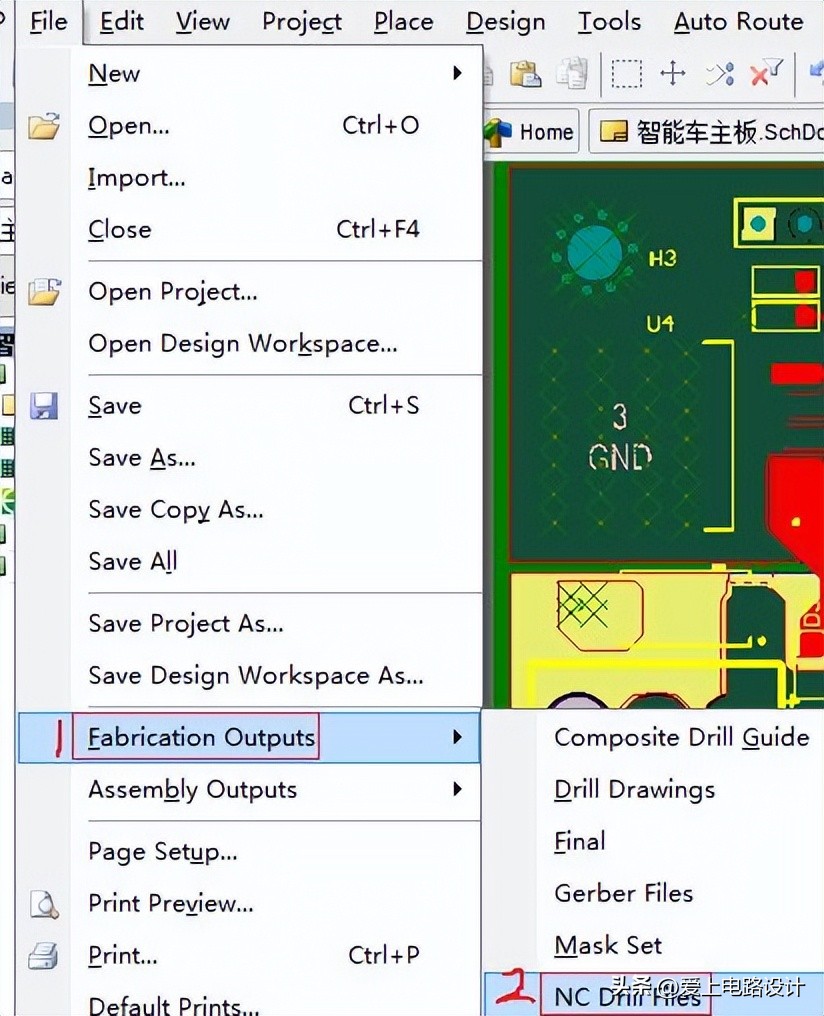

（2）钻孔文件
后面直接OK即可。
-----------------

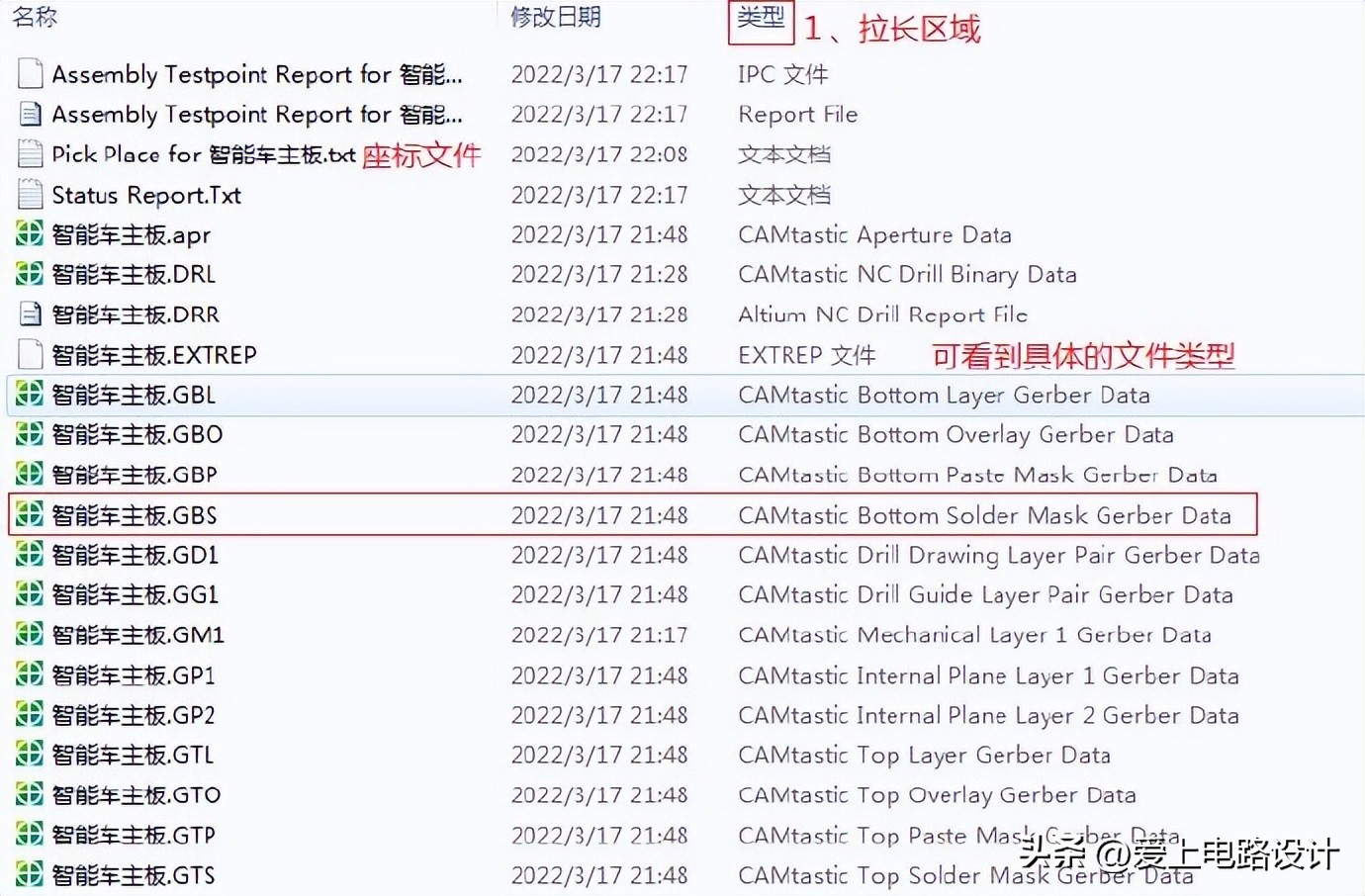

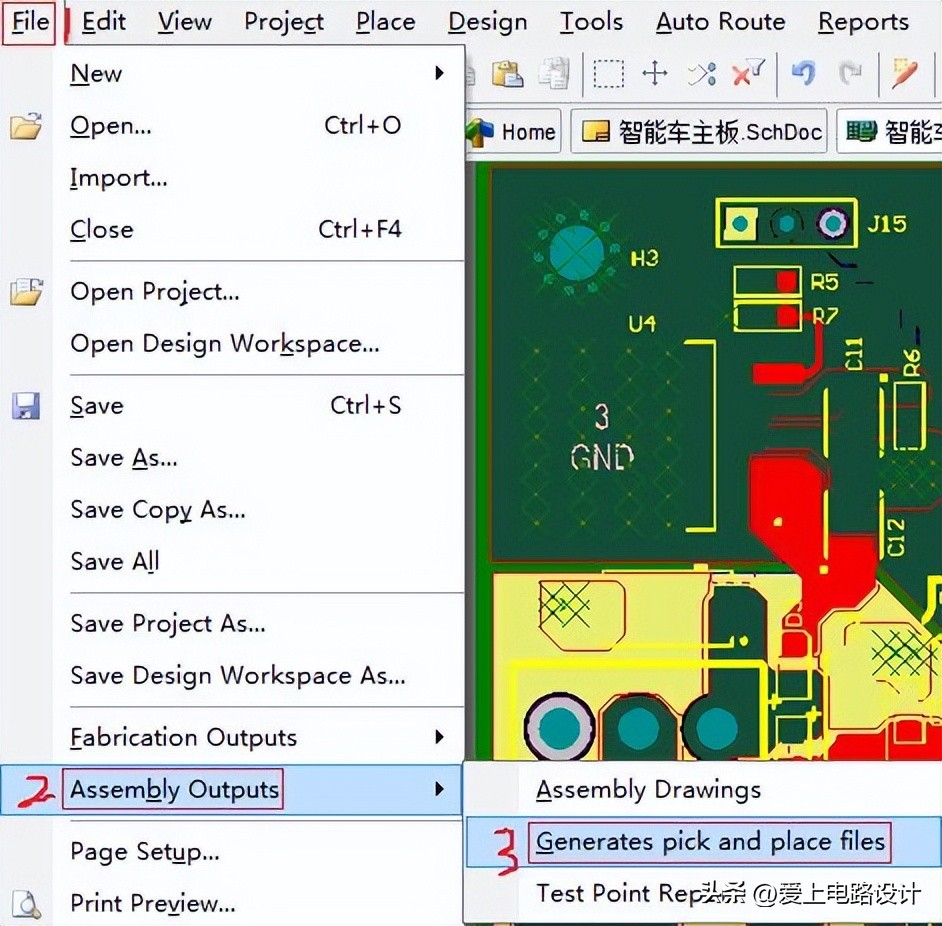

（３）坐标文件
-----------------
（4）IPC网表
可输出可不输出，用于板厂开短路核对。
--------------------------------

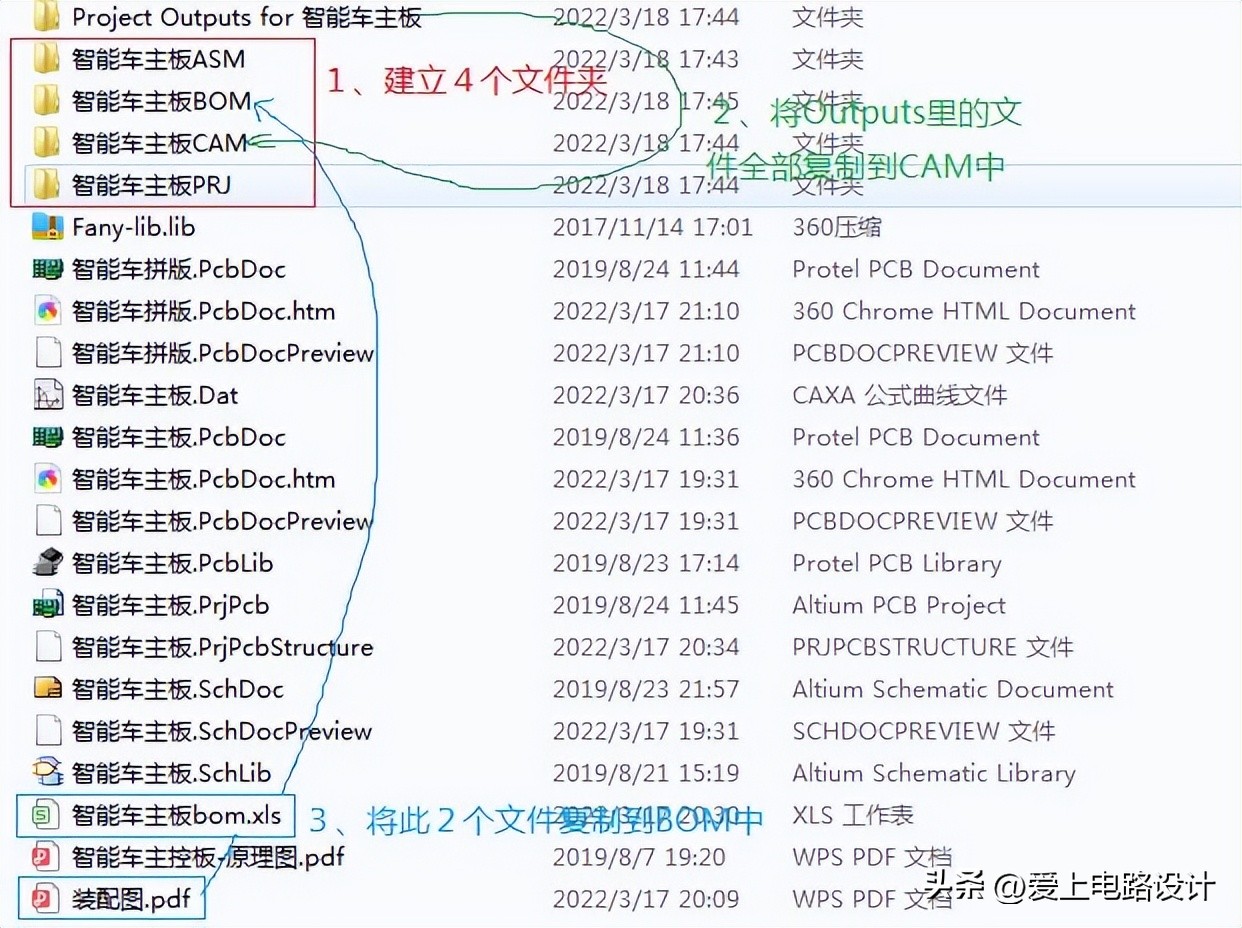

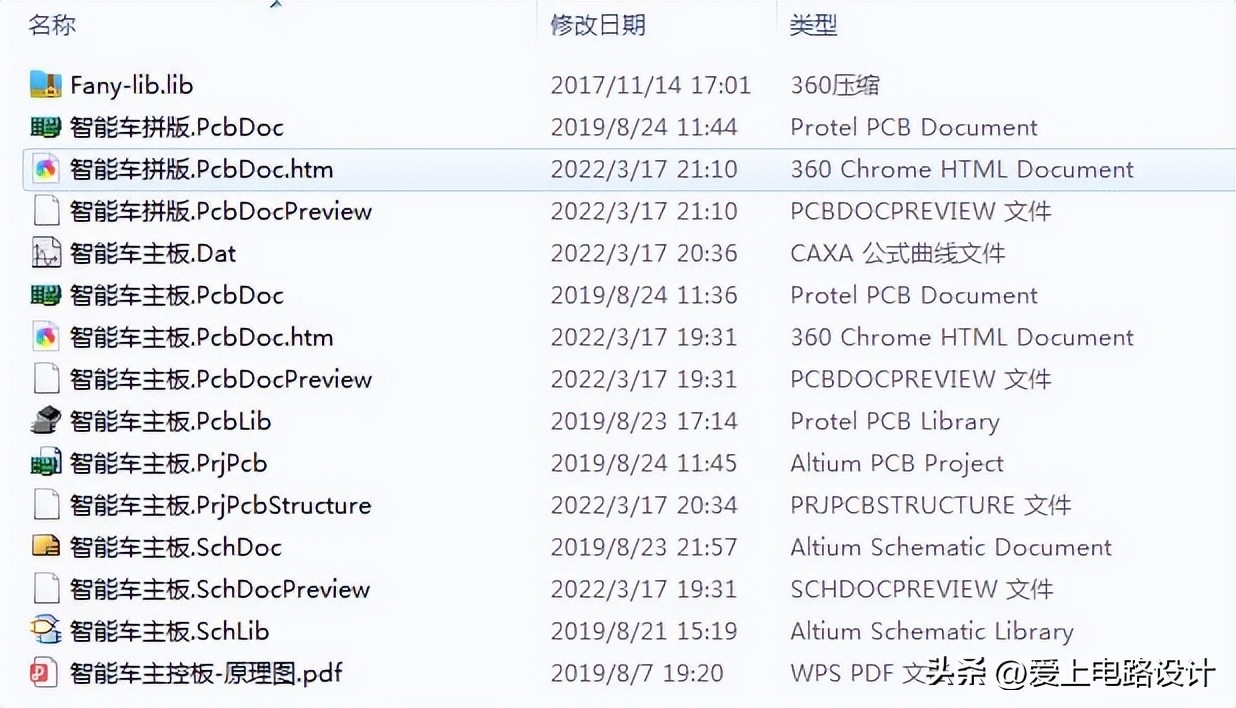

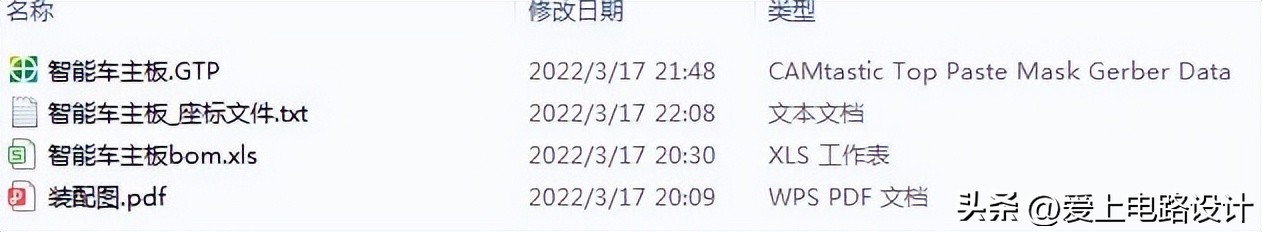

4）文件整理
（1）智能车主板ASM中文件，发给贴片加工。
（2）智能车主板BOM中文件，发给采购。

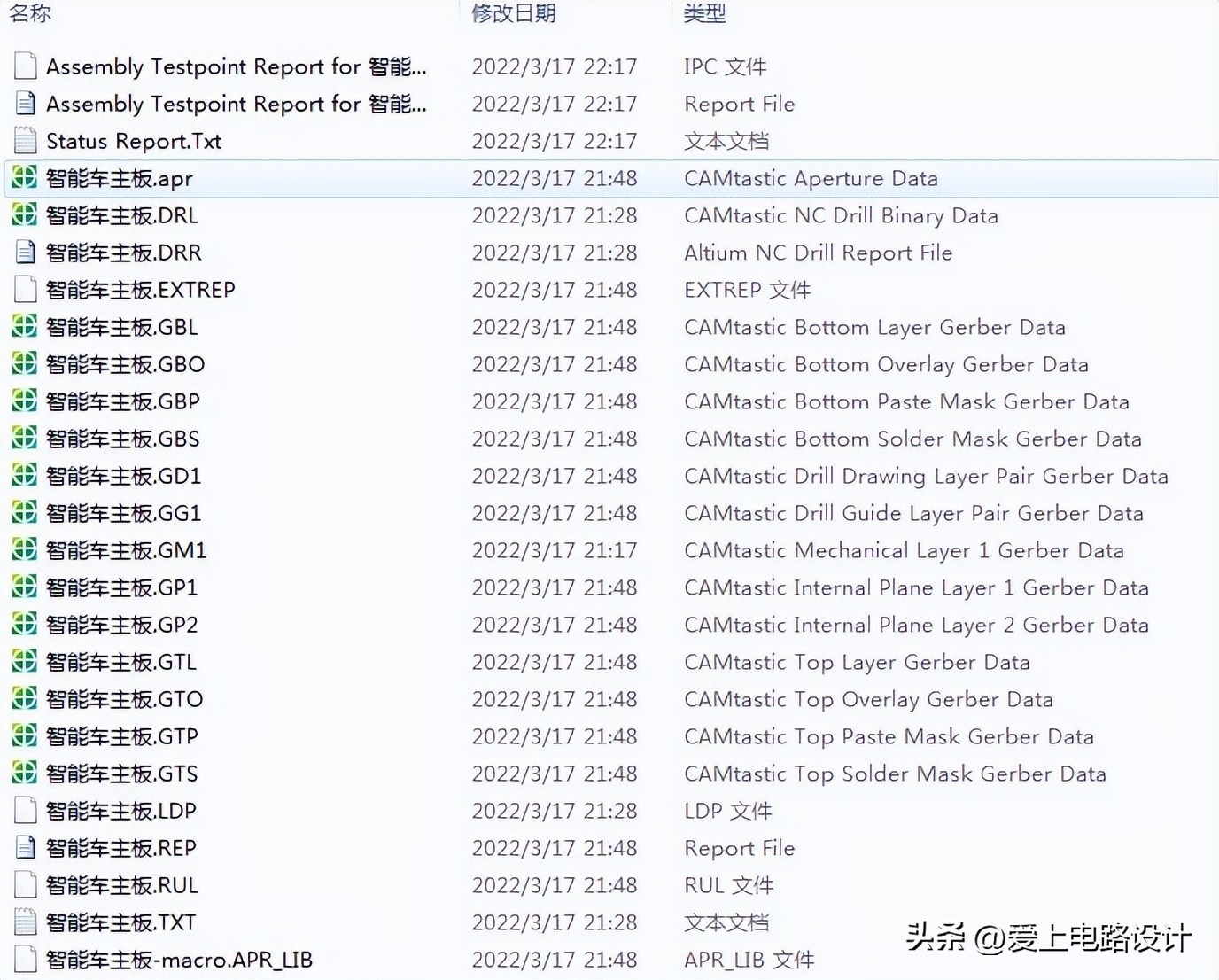

（3）智能车主板CAM中文件，发给制板厂。
（4）智能车主板PRJ中文件，发给工程人员。
将CAM文件打包发嘉立创打板。
3、DRC规则的使用
1）DRC规则定位到PCB中的具体错误位置

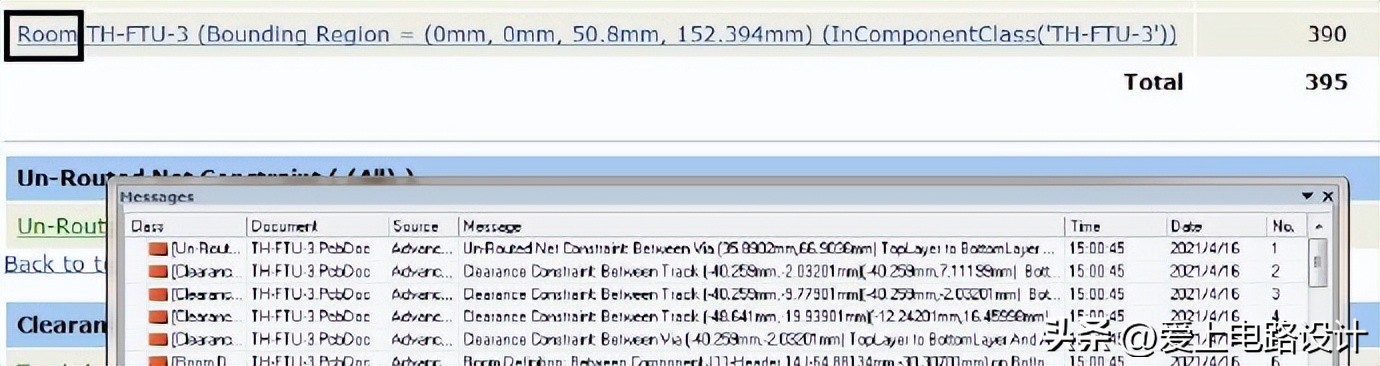

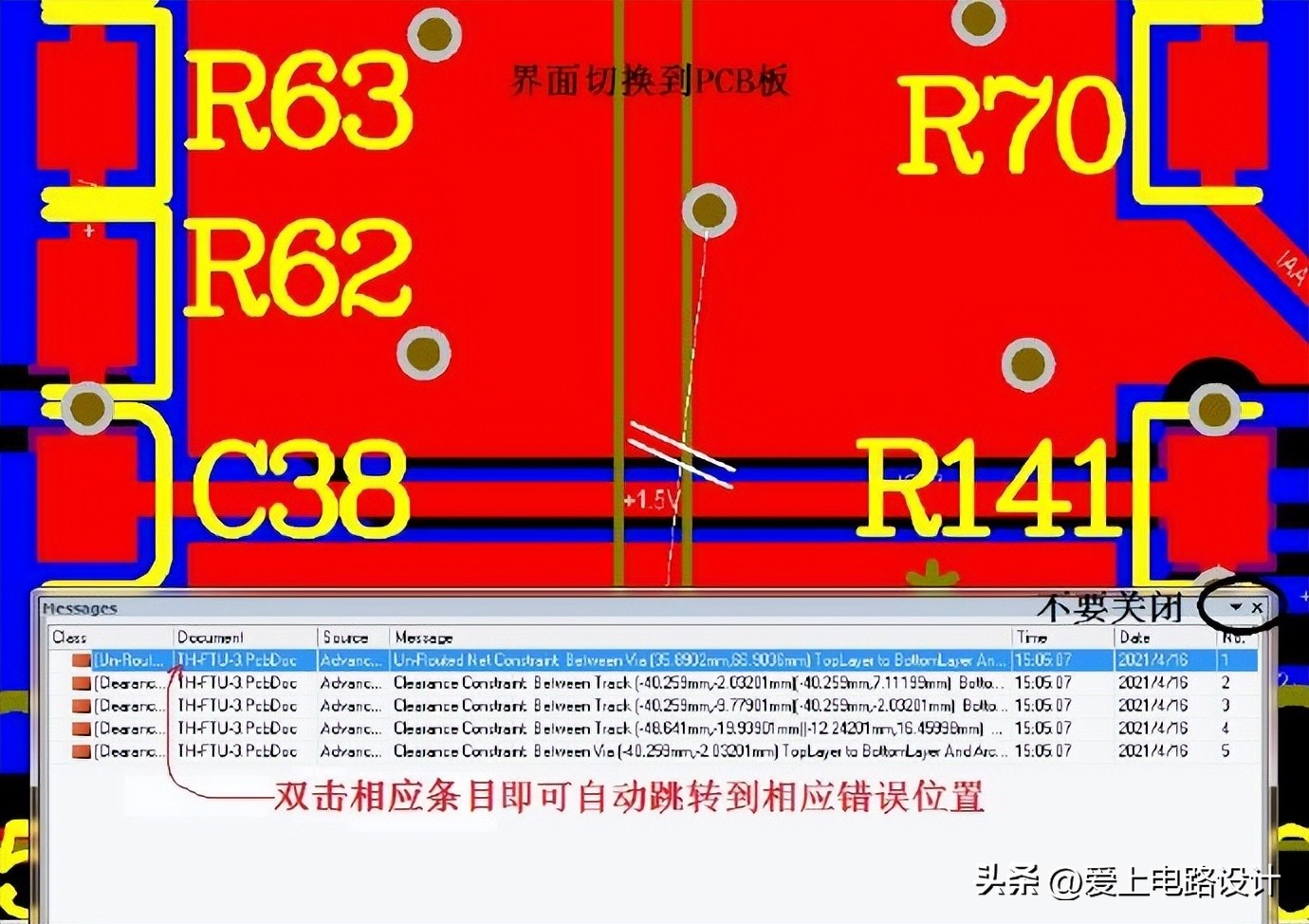

工具---》设计规则检查--》运行DRC--》出现Messages窗口（很多人认为没有用将其直接关闭）和html报告，只要双击弹出的Messases窗口，就可以在PCB中的找到其错误的定位，在那个html网页中点击无用。
--------------------------------
2）Room Definition造成的规则错误
先建立PCB文件，否则在原理图中无法显示“Update PCB Document”。原理图生成PCB后，先删除Room Definition，再进行DRC，否则会出现太多的Room规则错误。关闭PCB再打开，就可以看到。如下图。
4、图纸的打印
1）PCB图纸打印

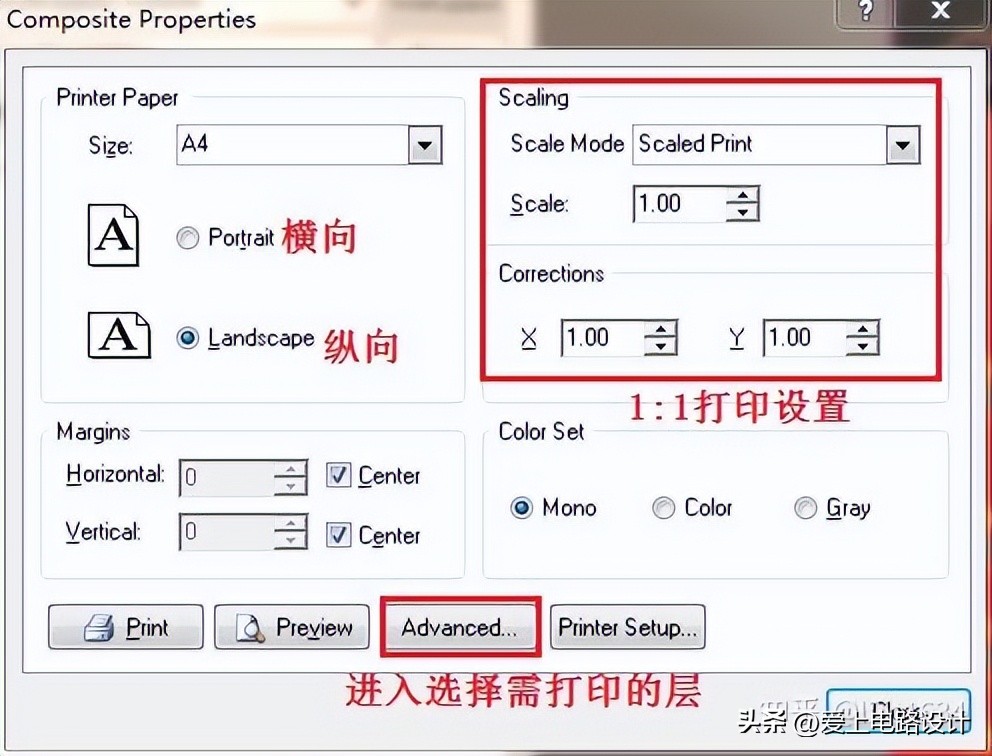

File---》Page Setup---》弹出Composite Properties对话框
--------------------------------
2）原理图打印
方式同上，类同不再赘述。
--------------------------------
3）问题解决

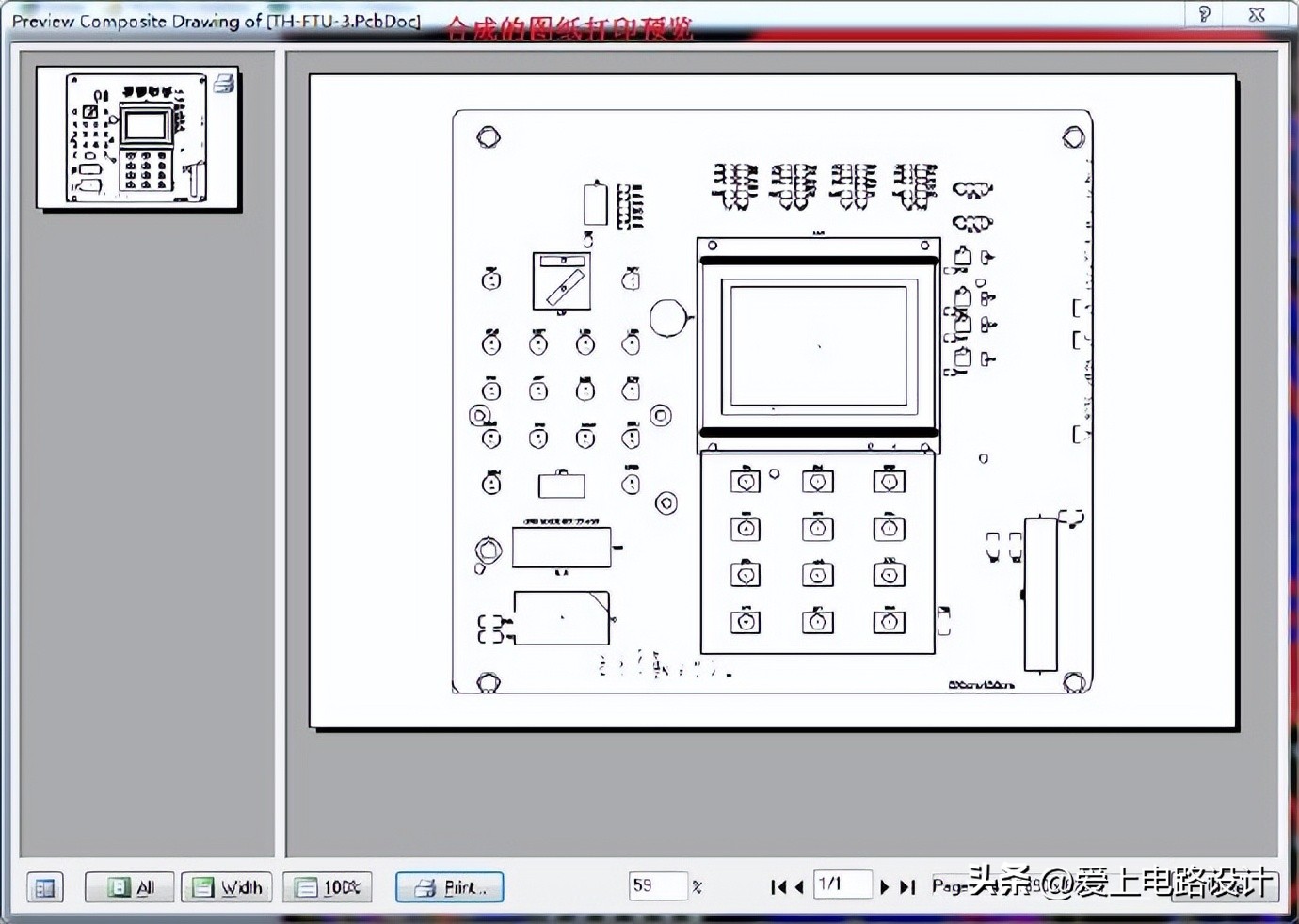

打印预览一直空白，重新建立工程，如下图所示才能打印成功。
5、快捷摆放器件编号位置
1）选择对象
Ctrl+A全选所有对象
2）*位器定**件文本

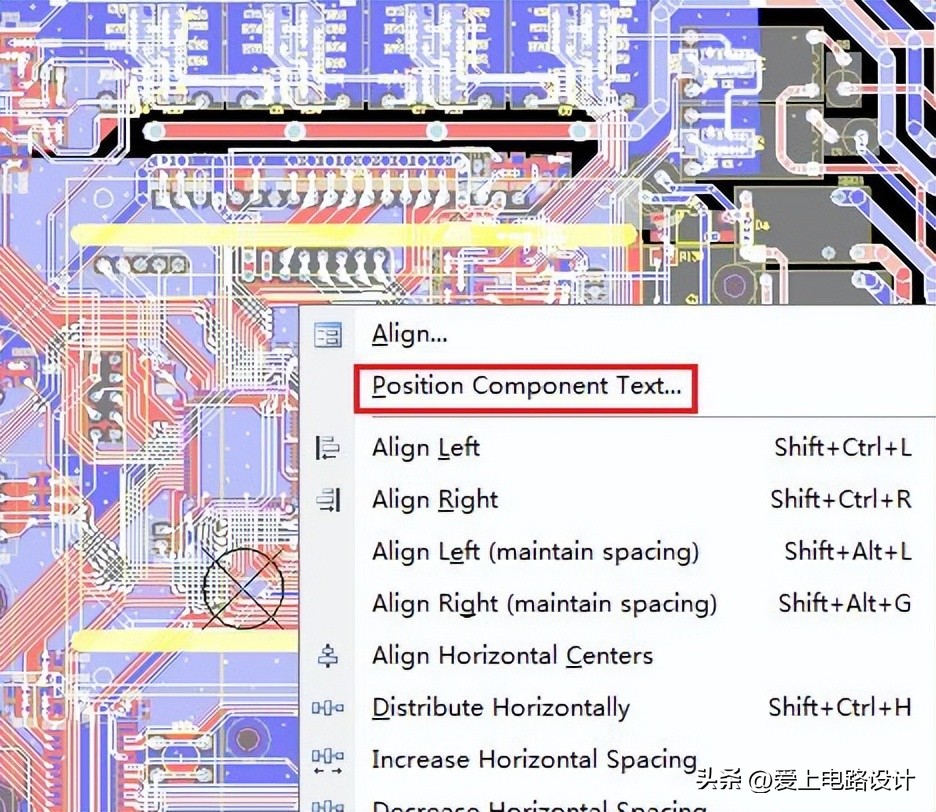

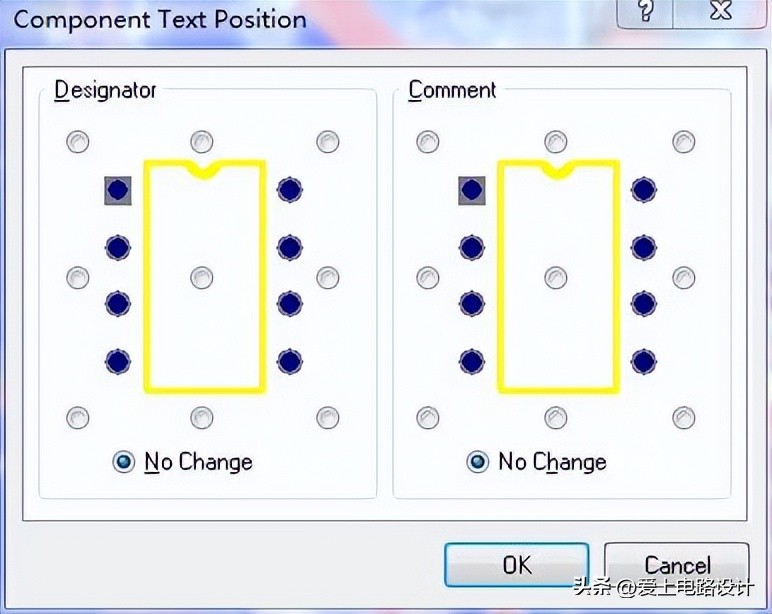

选中后按 A 键，进行 Position Component Text。
3）选择元件的摆放方式
具体位置视实际情况而定。为保证字符的清晰，建议字宽/字高：4mil/25mil或5mil/30mil。

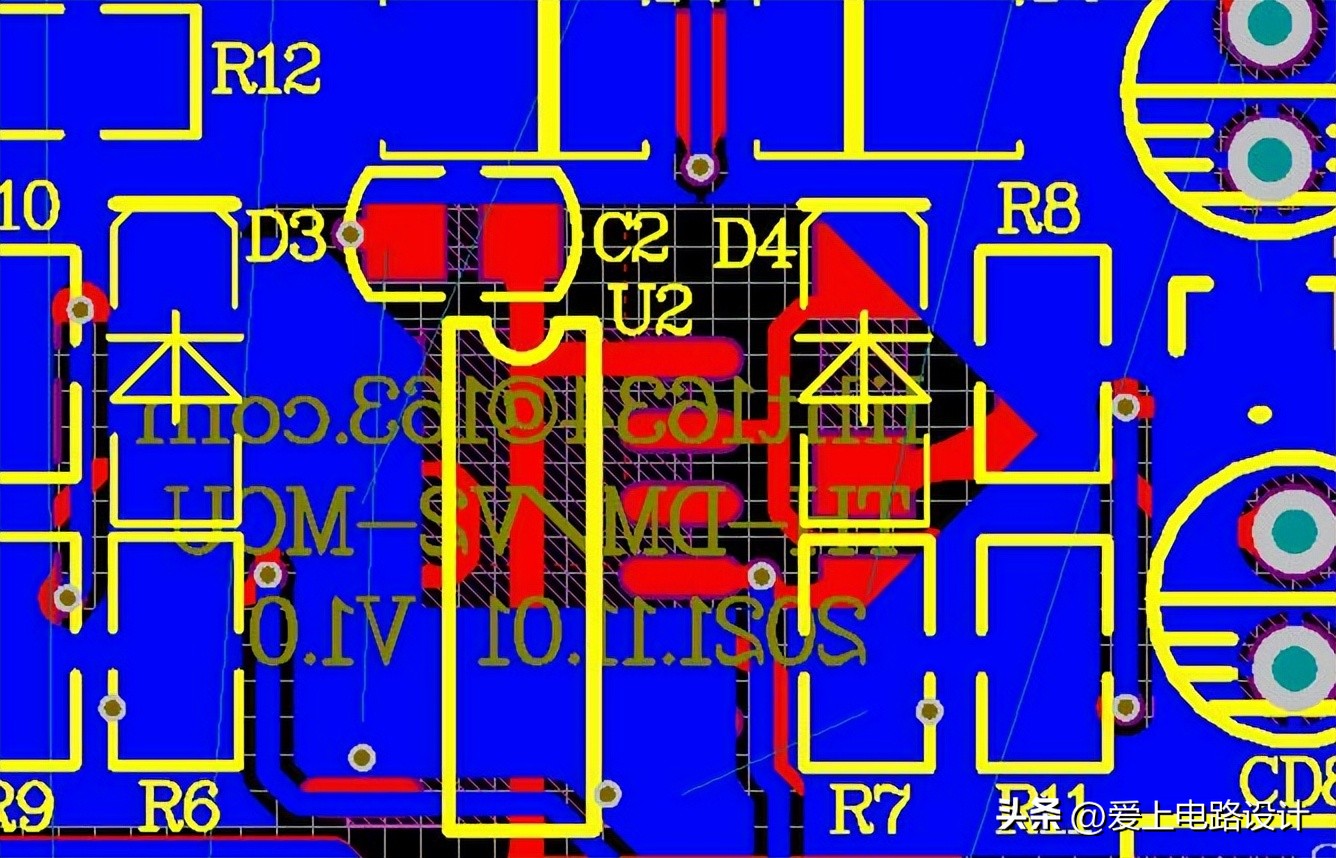

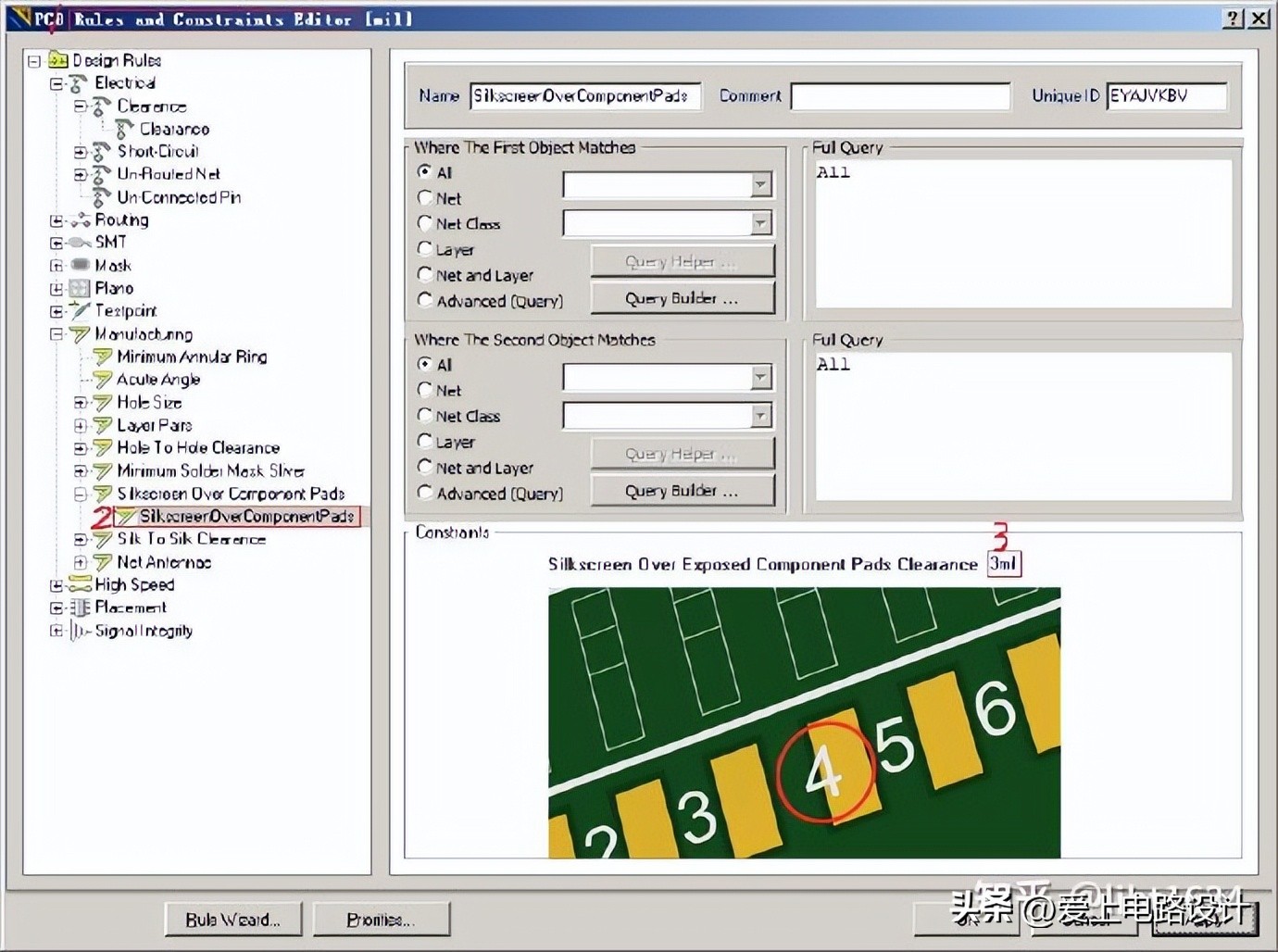

6、检查丝印是否在焊盘上

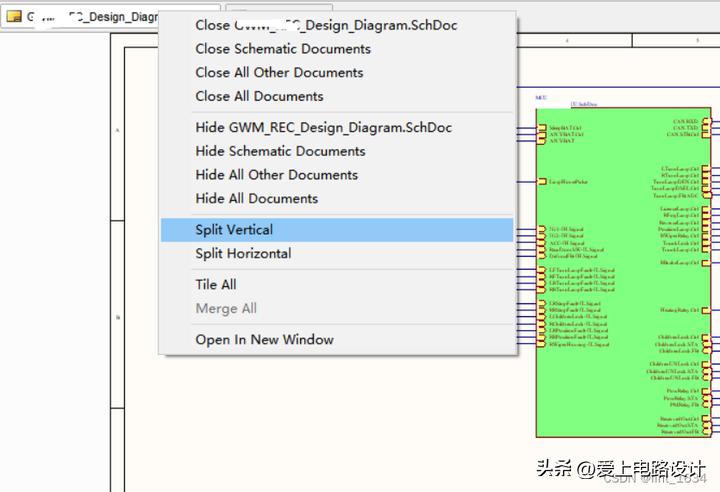

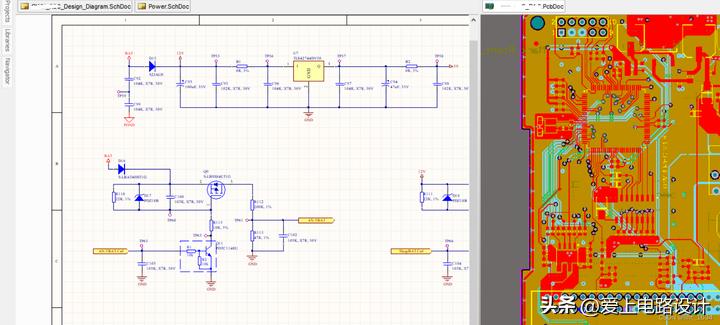

7、原理图与PCB一页查看
六、3D元件体创建教程

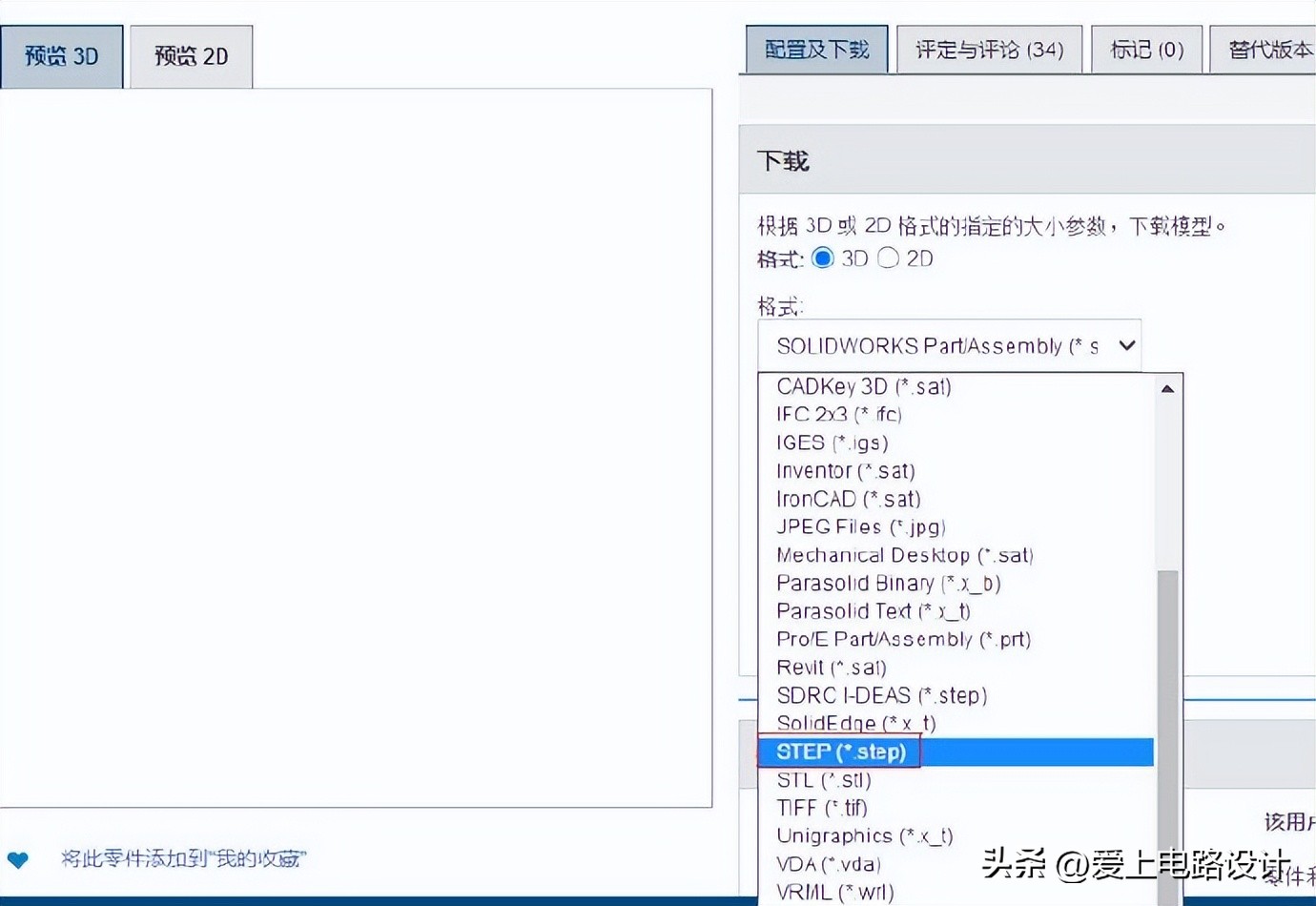

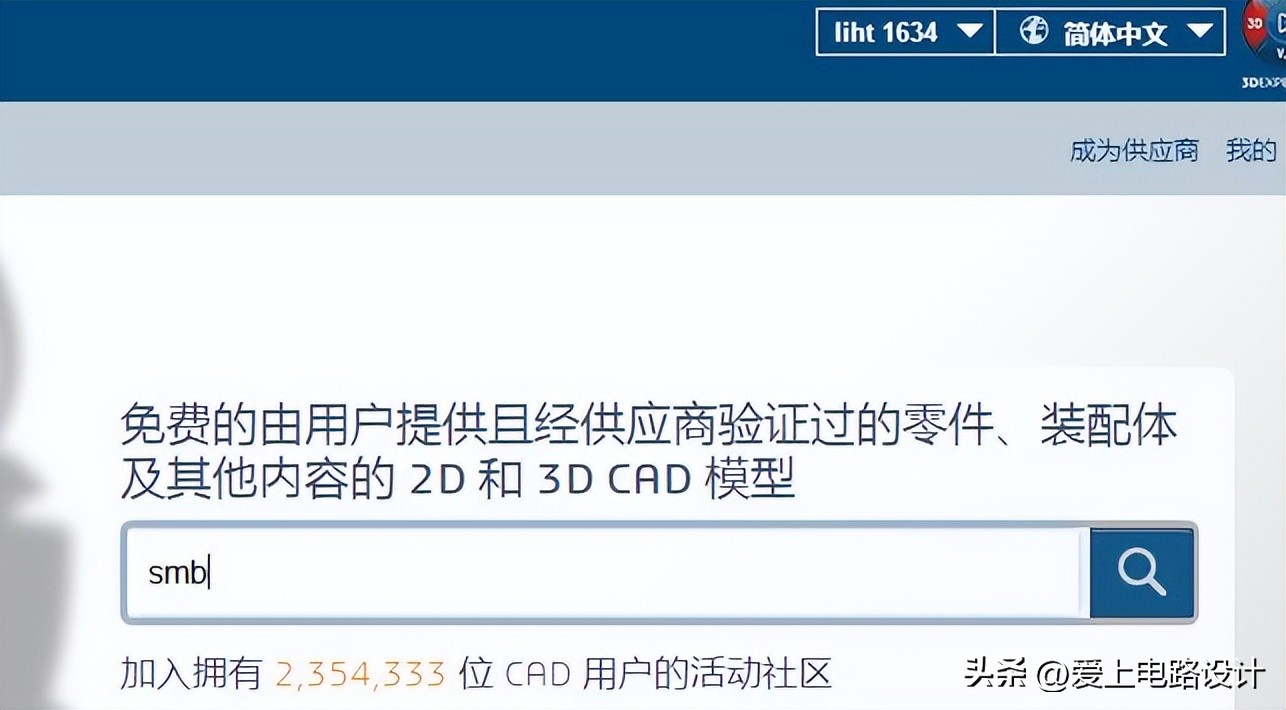

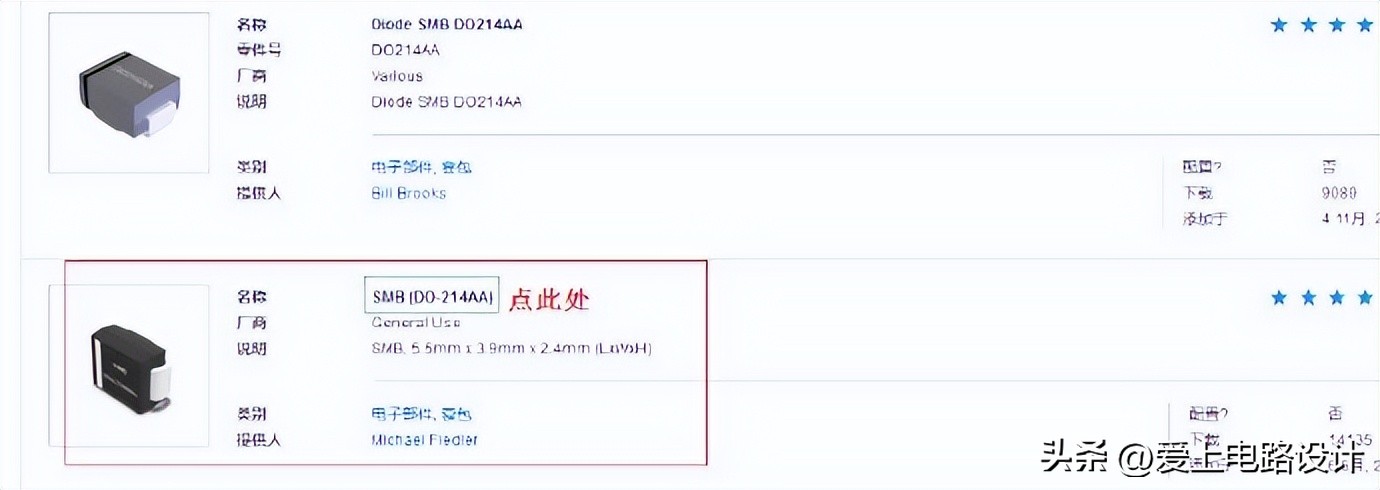

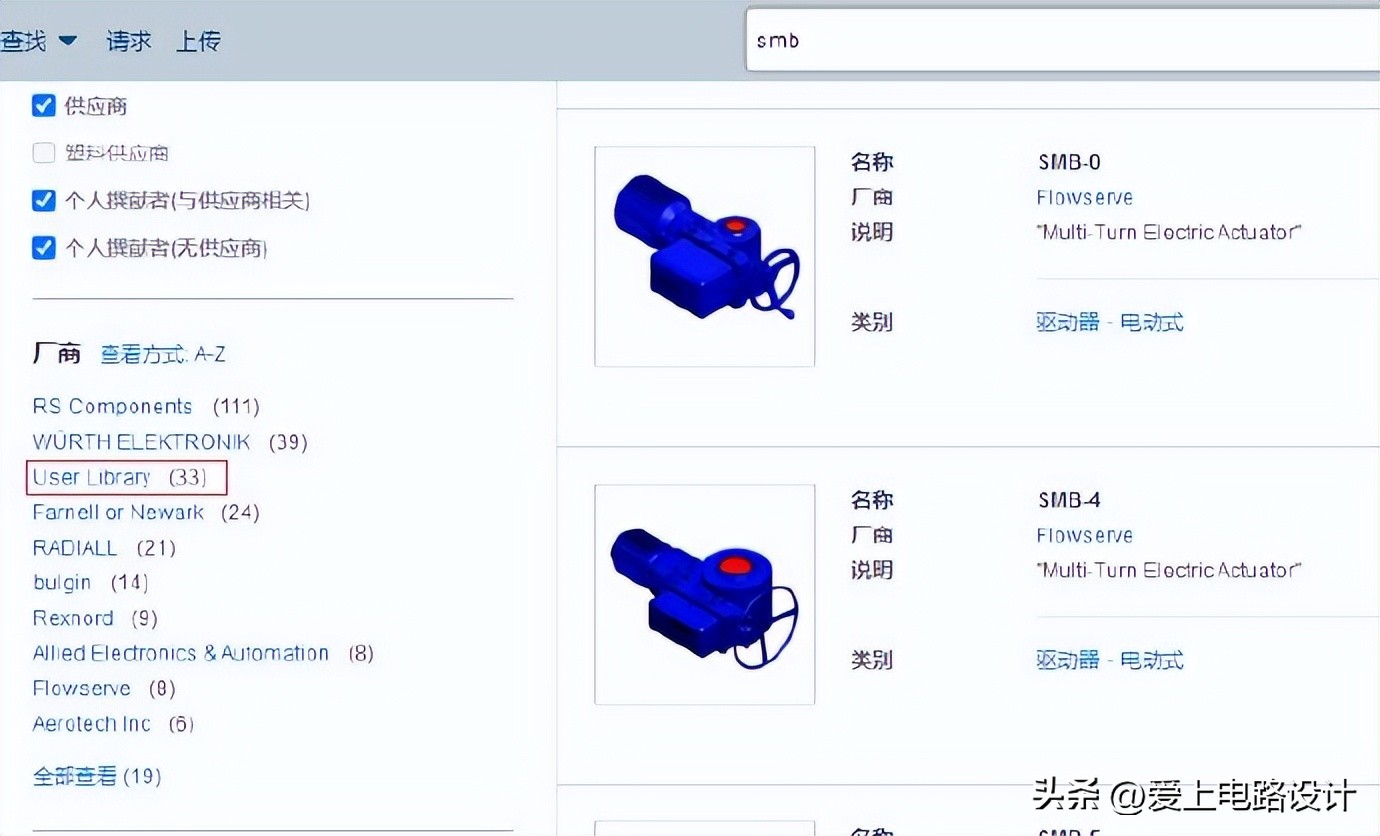

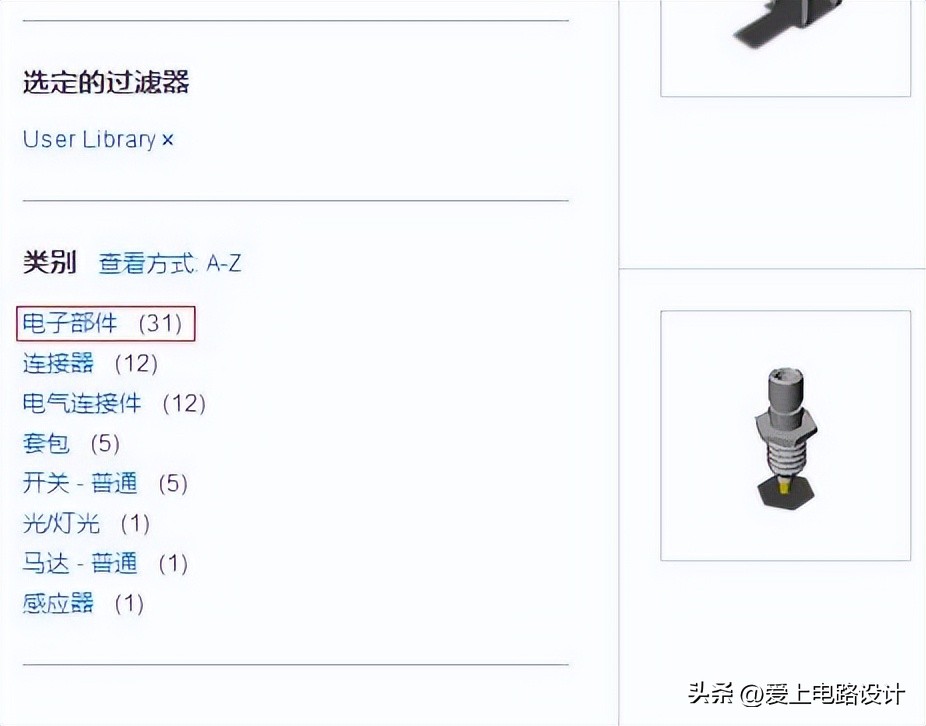

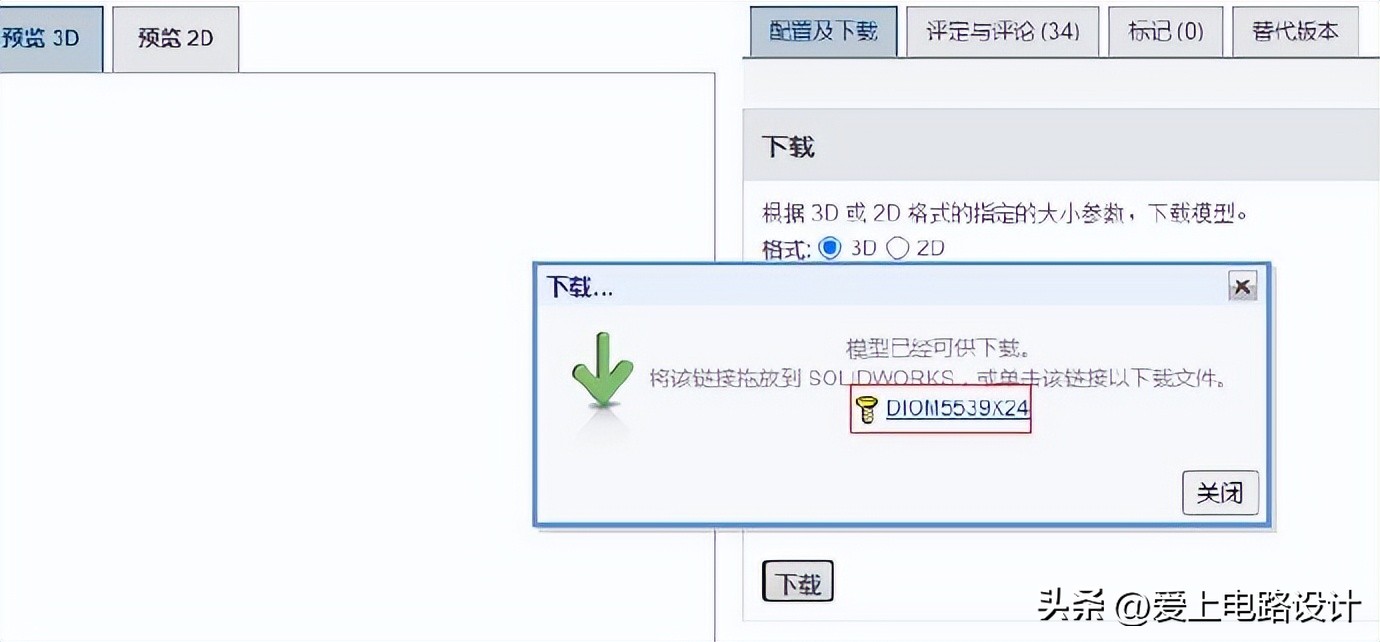

登陆网站：www.3dcontentcentral.cn或http://www.snapeda.com，本处以创建SMB的3D元件体为例说明。

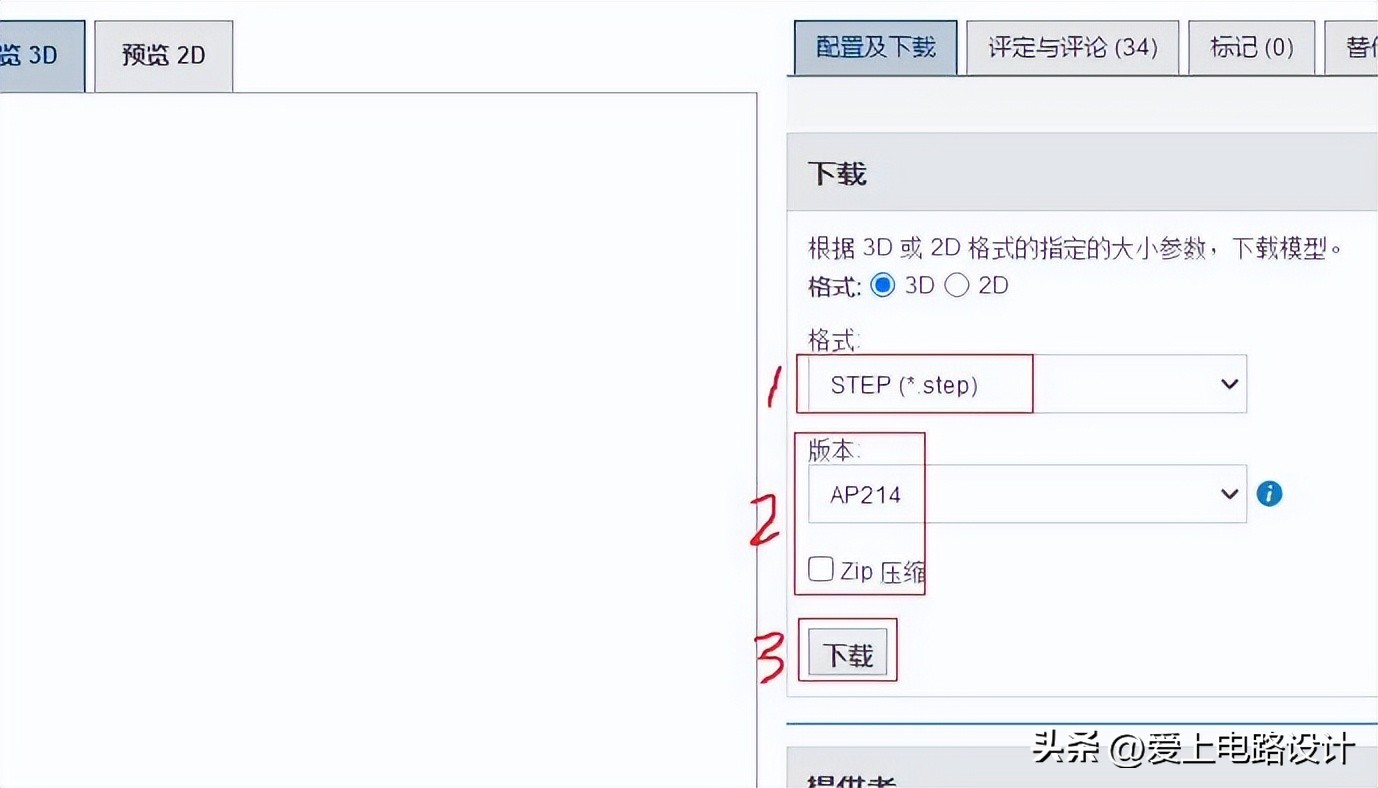

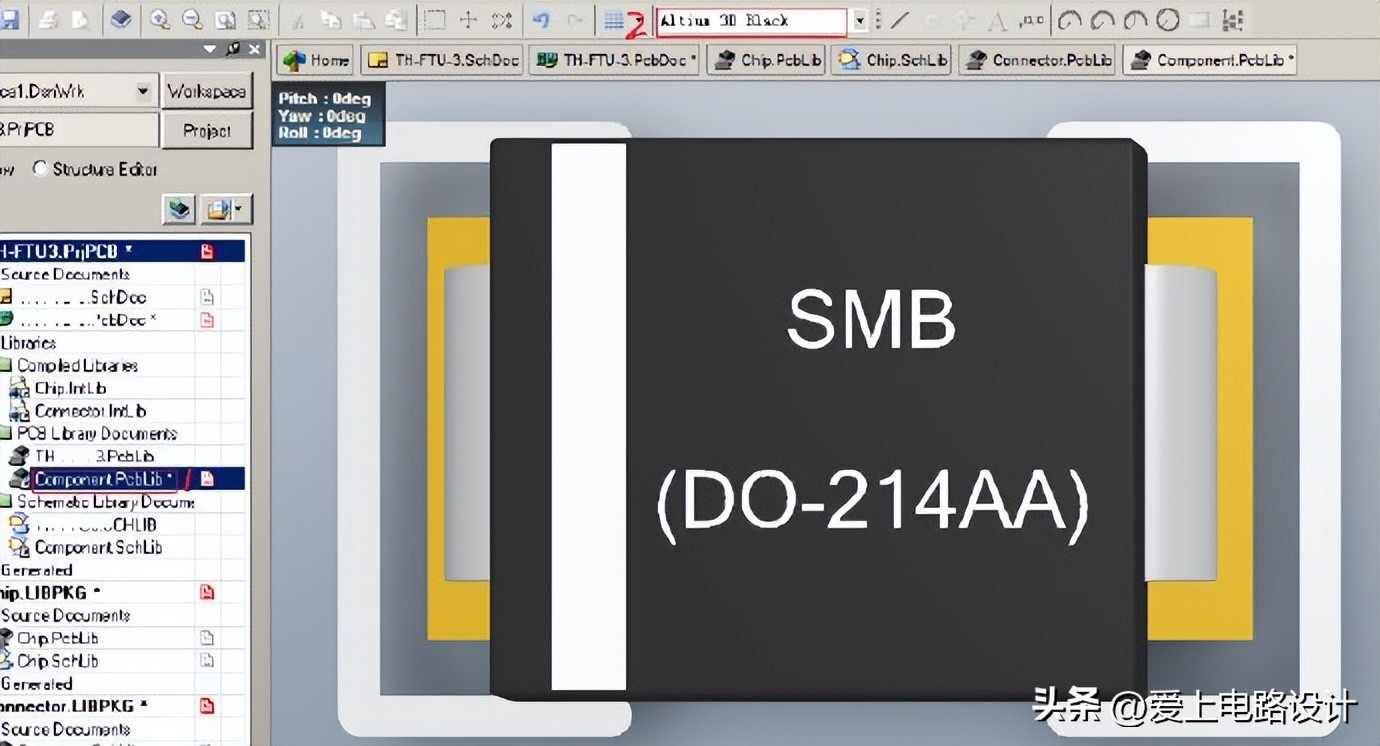

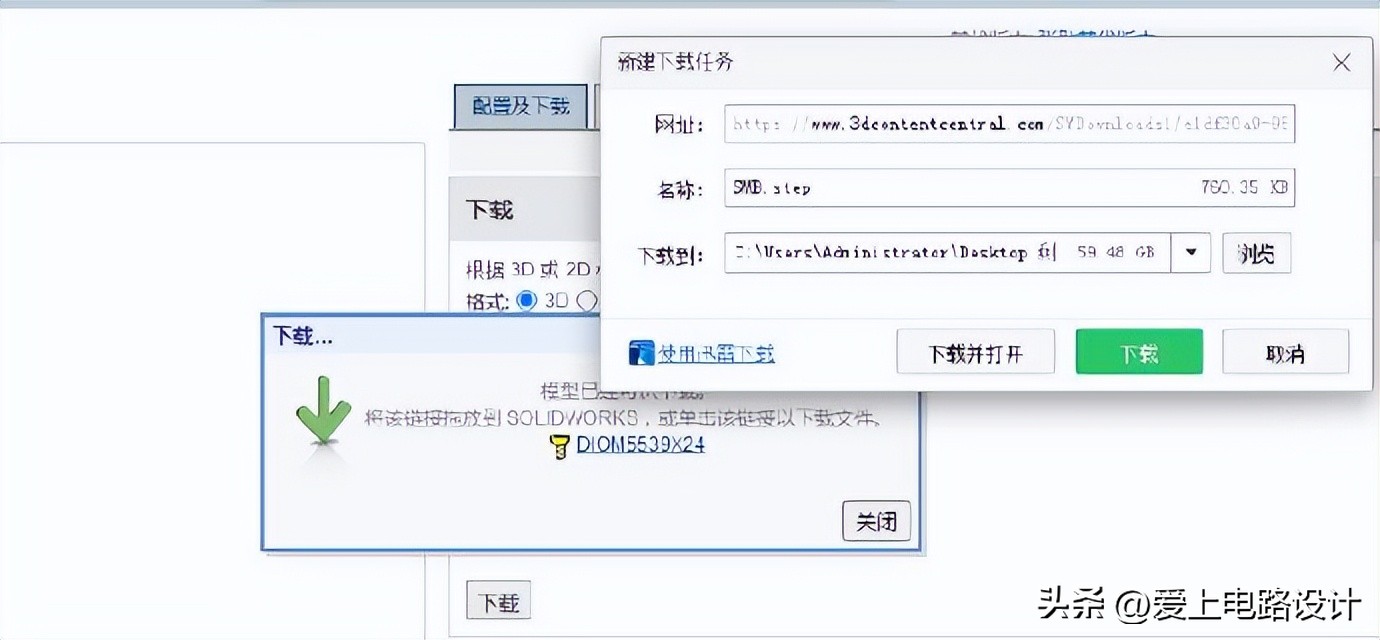

1、3D元件体的创建
2、3D元件体导入AD
3、3D元件体的修改

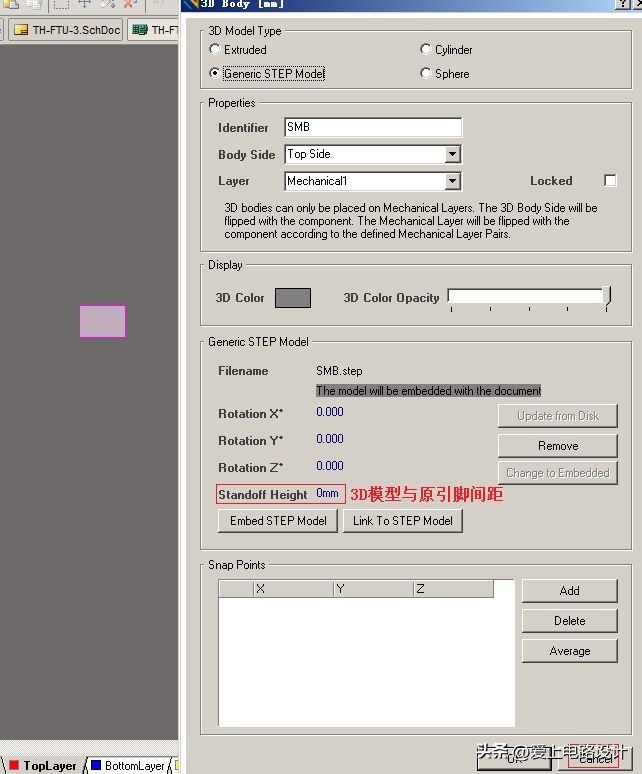

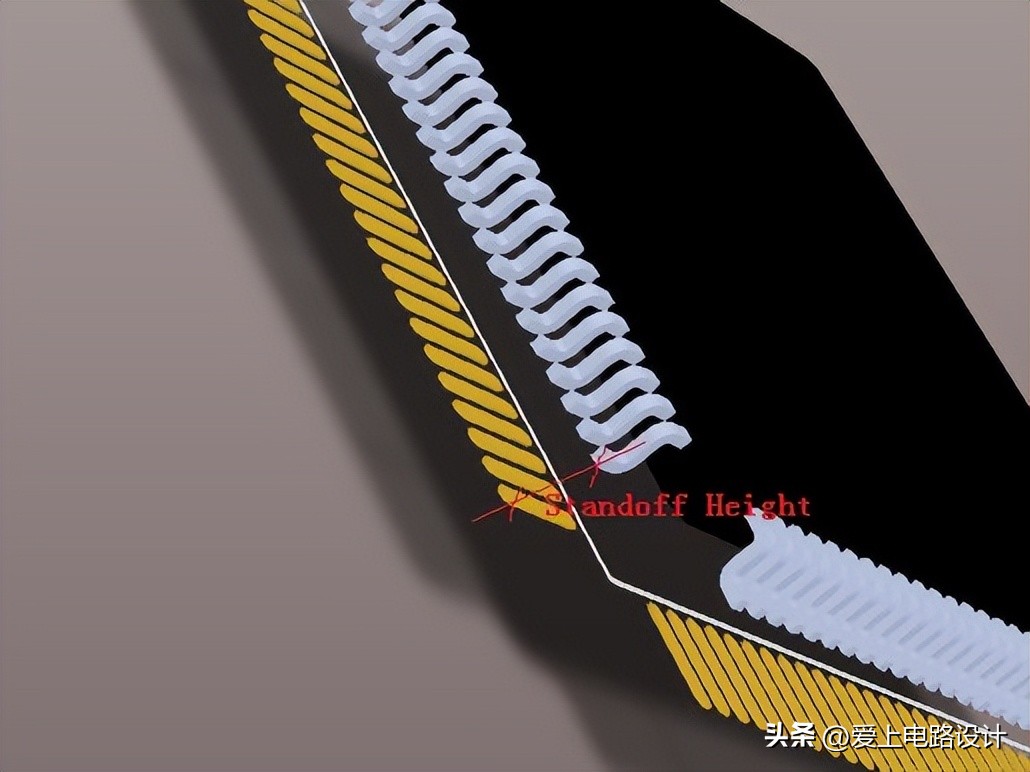

1）更改元件体高度
--------------------------------
2）旋转3D元件体
Shift+鼠标右键自由旋转，数字0回正，数字9垂直翻转；V+B快速正反面翻转。空格键旋转元件体自身。
--------------------------------

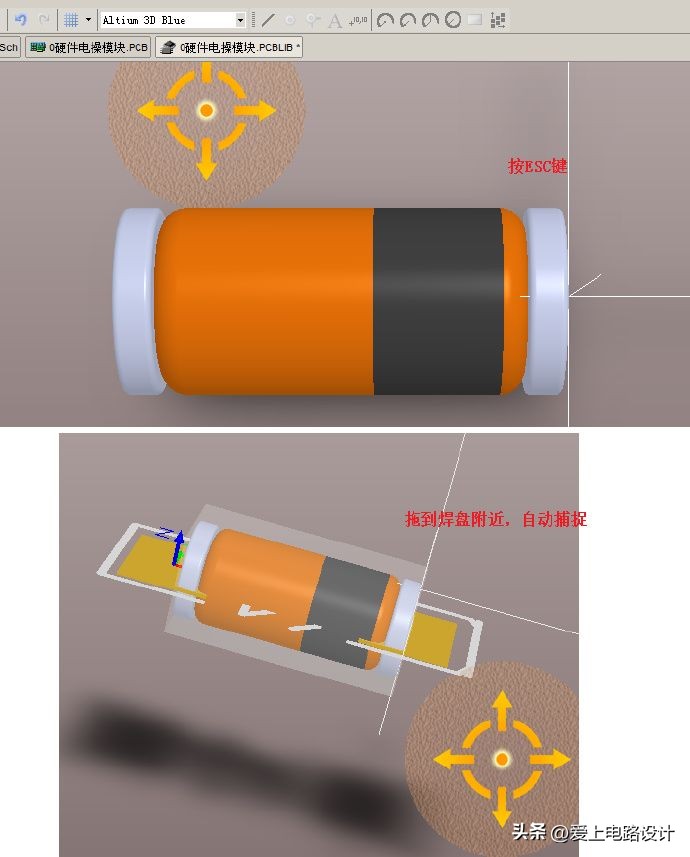

3）3D下，捕捉与移除图形位置
--------------------------------
4）更改元件体的方位
按“空格”键也可旋转。
--------------------------------

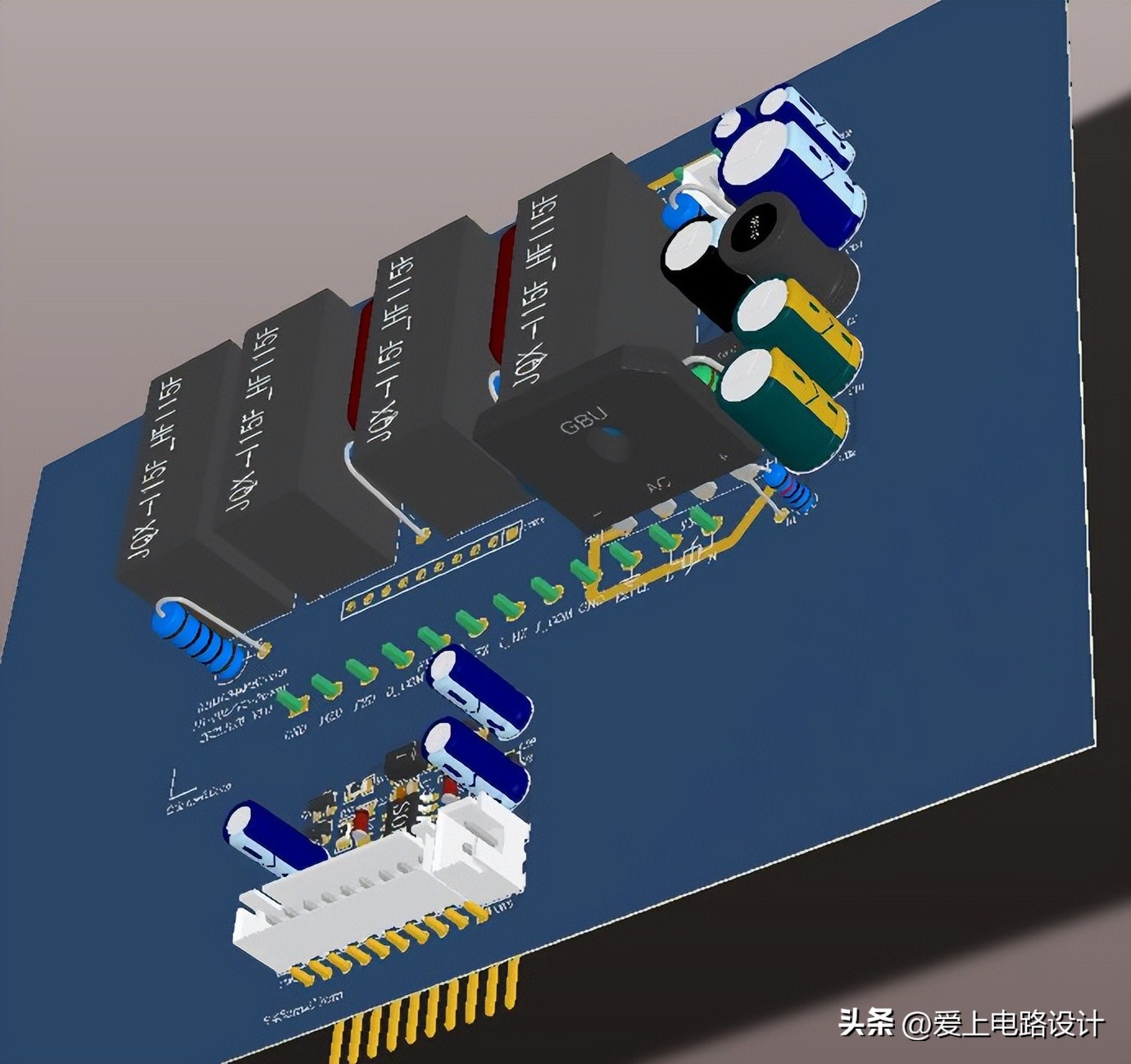

5）3D效果图

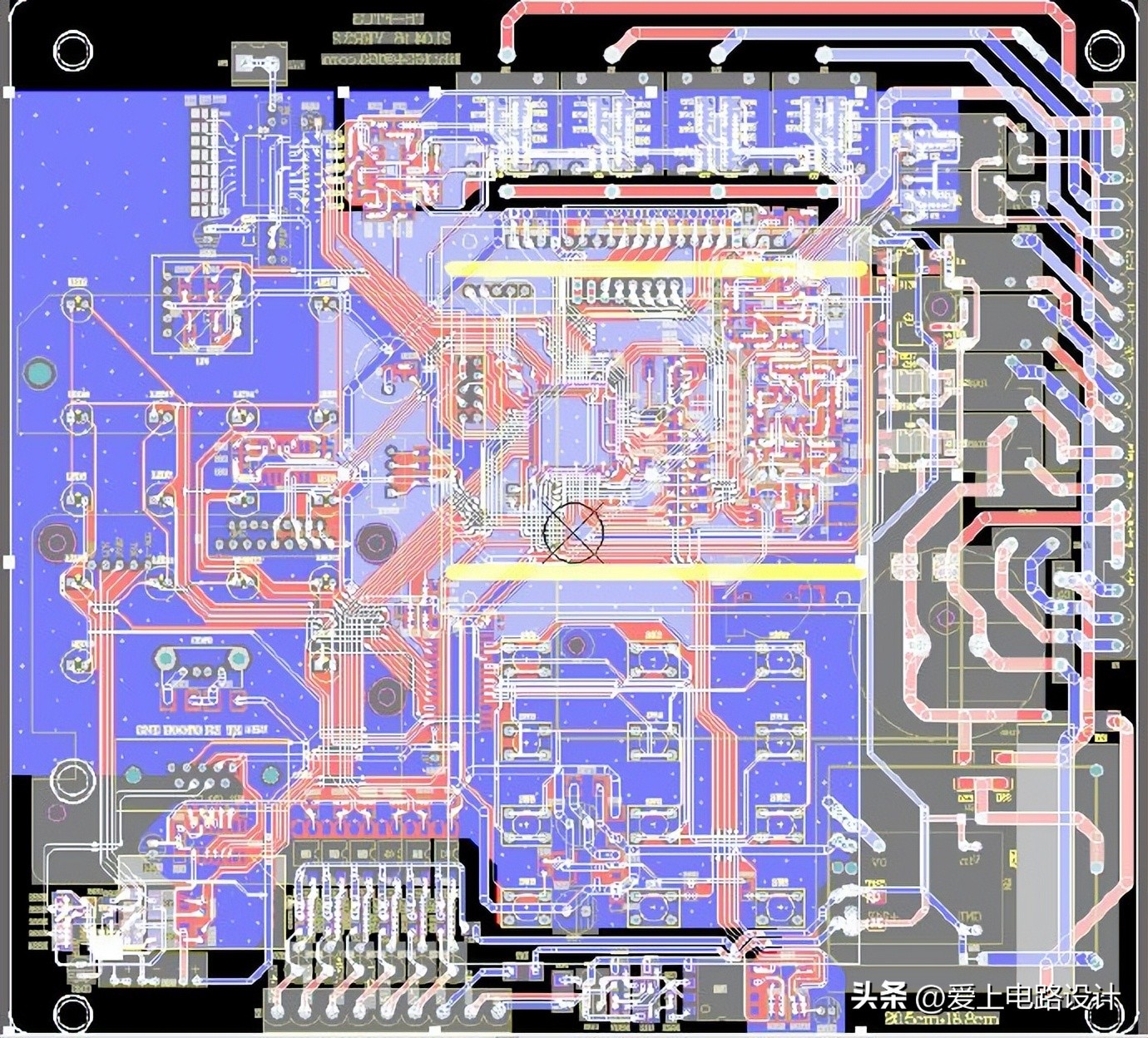

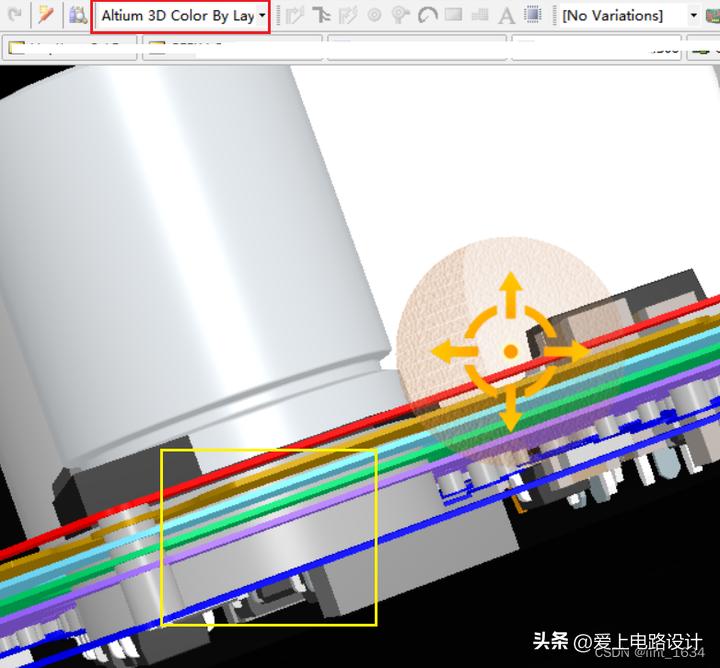

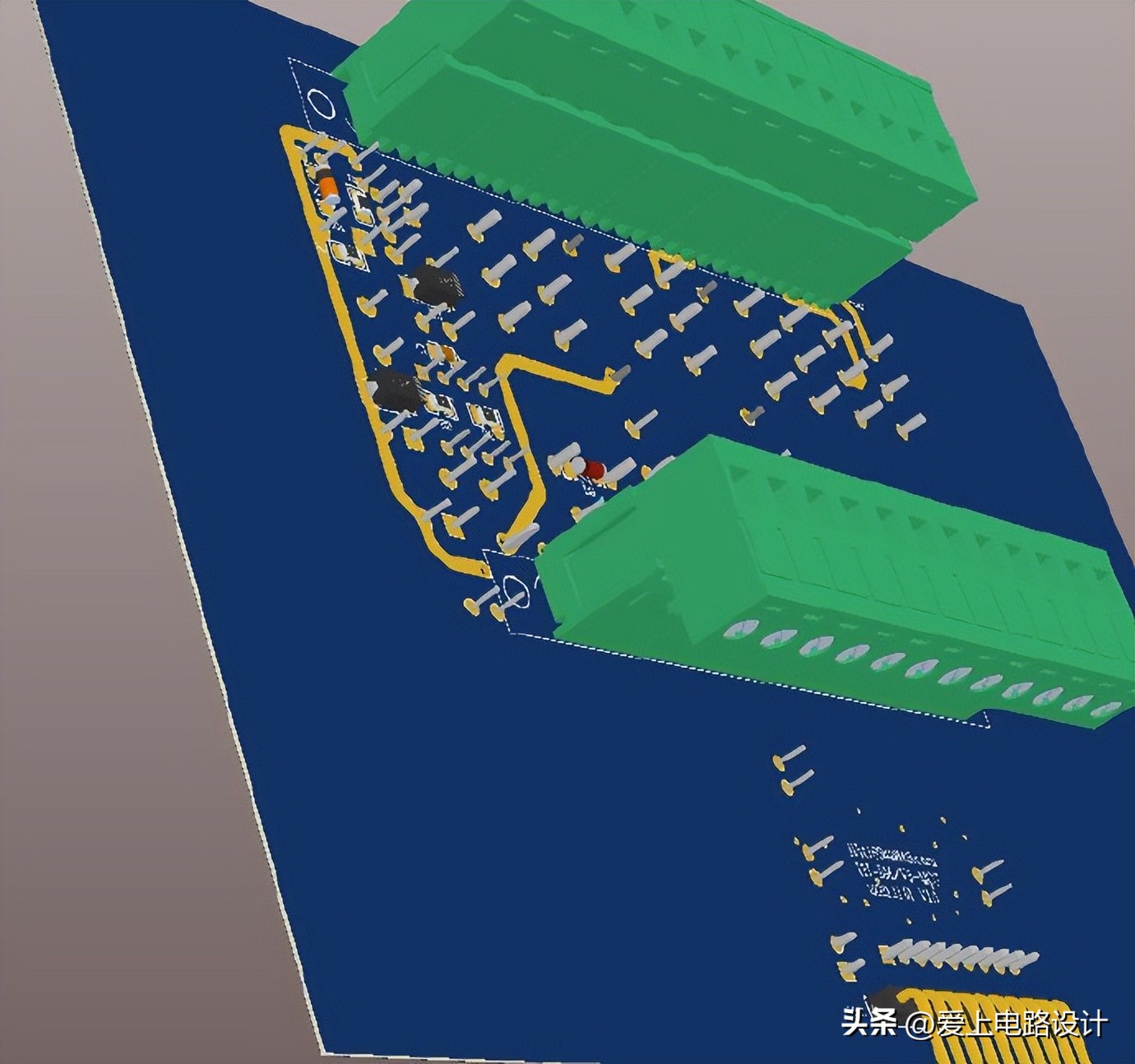

Altium 3D Color By Layer查看模式，可以显示板层中间，如下图。
本项目完整内容移步：基于MC14013电动操作控制模块(本人自主设计)，可用于学习以及作为项目参考使用。
4、查找3D元件体技巧
在淘宝中找到元件的英文名称，再搜索。比如找10W水泥电阻，直接搜索“水泥电阻”不好找。

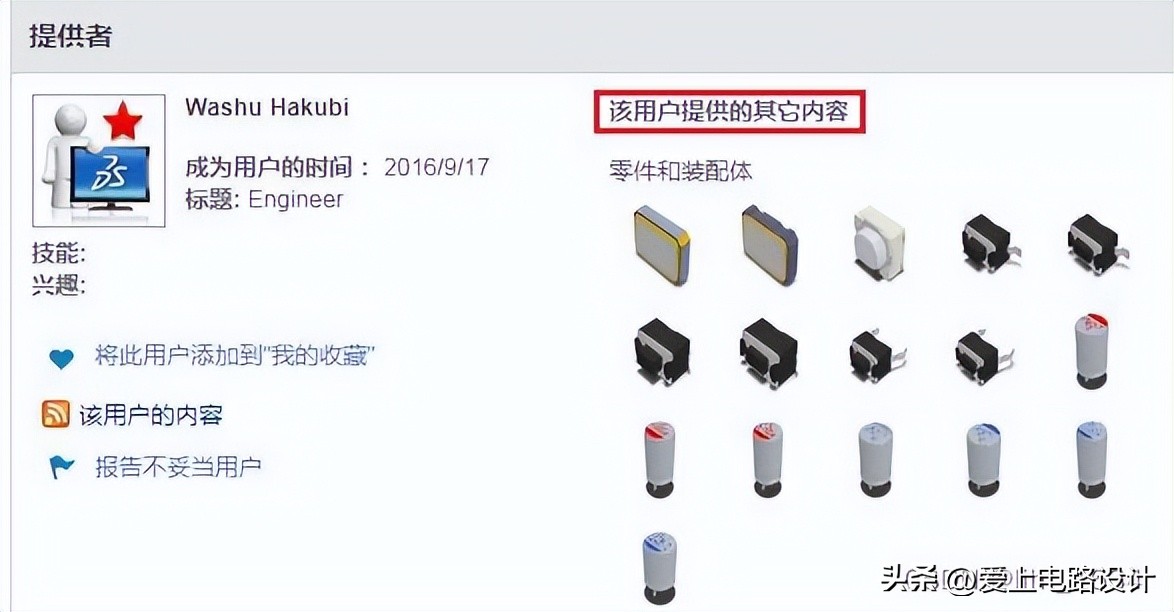

看看用户的其他内容：
5、含有3D的封装库*载下**
如不想花费大量时间自行查找与添加，AD原理图与PCB封装库*载下**另可移步：Altium原理图库及封装库(元件已分类、已整理、绝不混乱)。
七、原理图与PCB技巧汇总

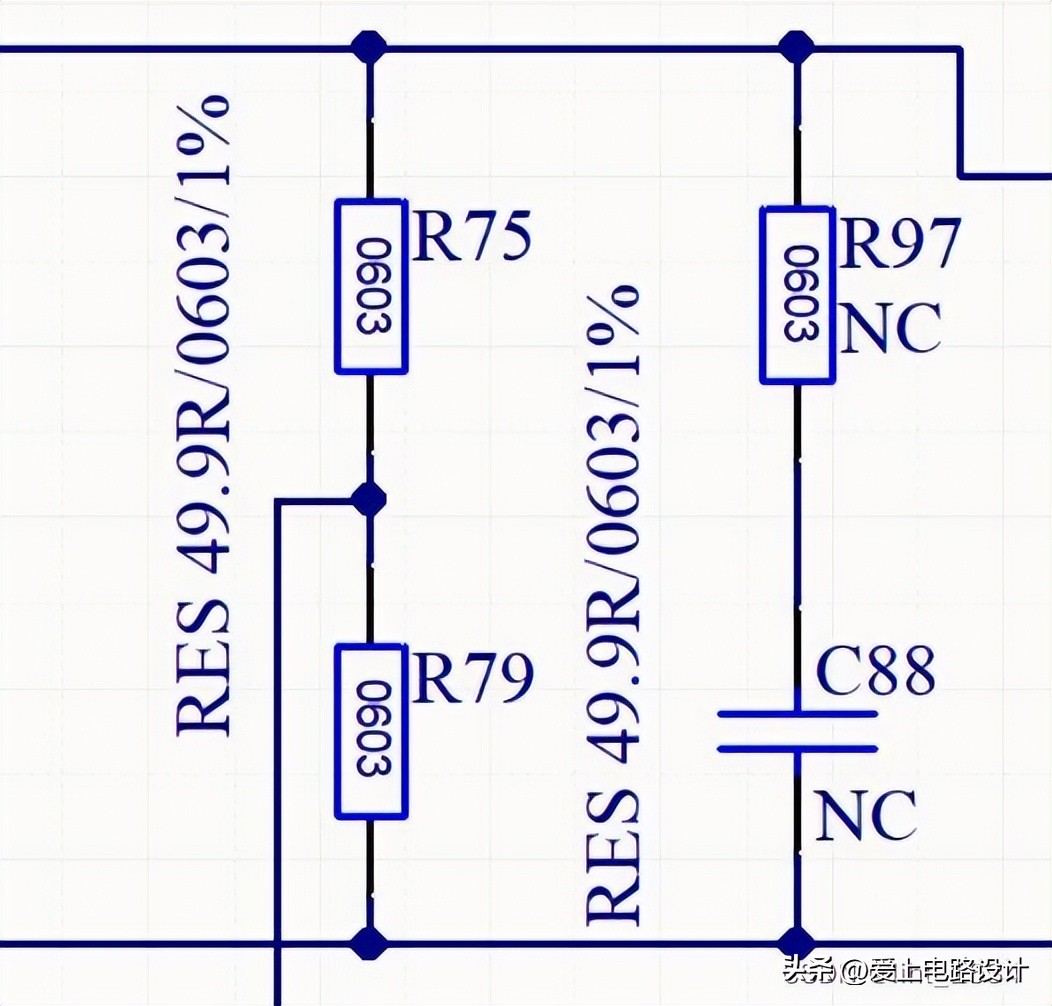

1、从原理图中直观封装大小
十、问题汇总
1、Add Standalone License file无反应
复制***.alf与patch*ex.e**文件至安装目录，再运行patch*ex.e**即可。
2、出现Free documents
重新将文件添加到工程中，如“ 二、原理图绘制 之 2、项目的建立 之 2）添加原理图文件与PCB文件”所述的方法添加即可。

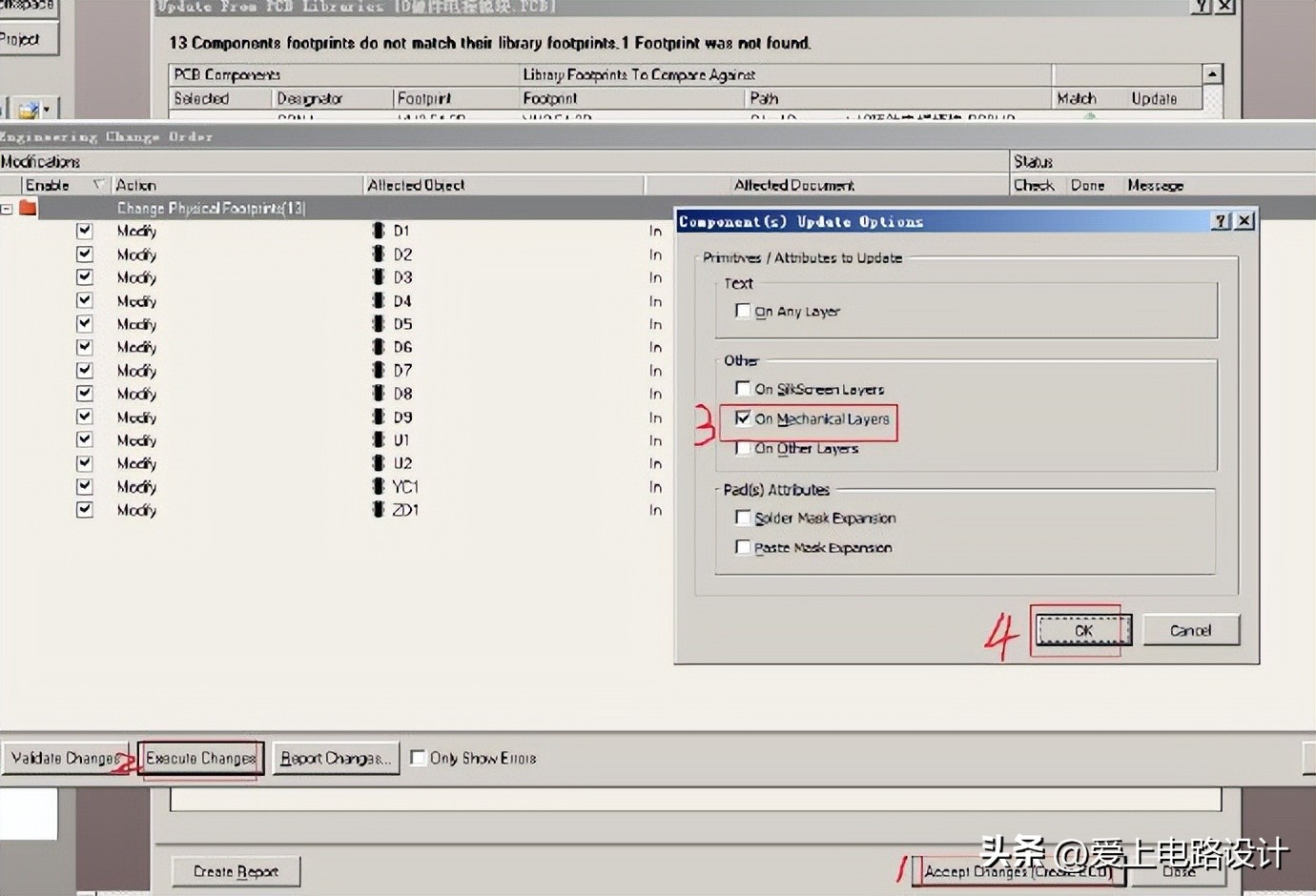

3、3D模型失效变成方块

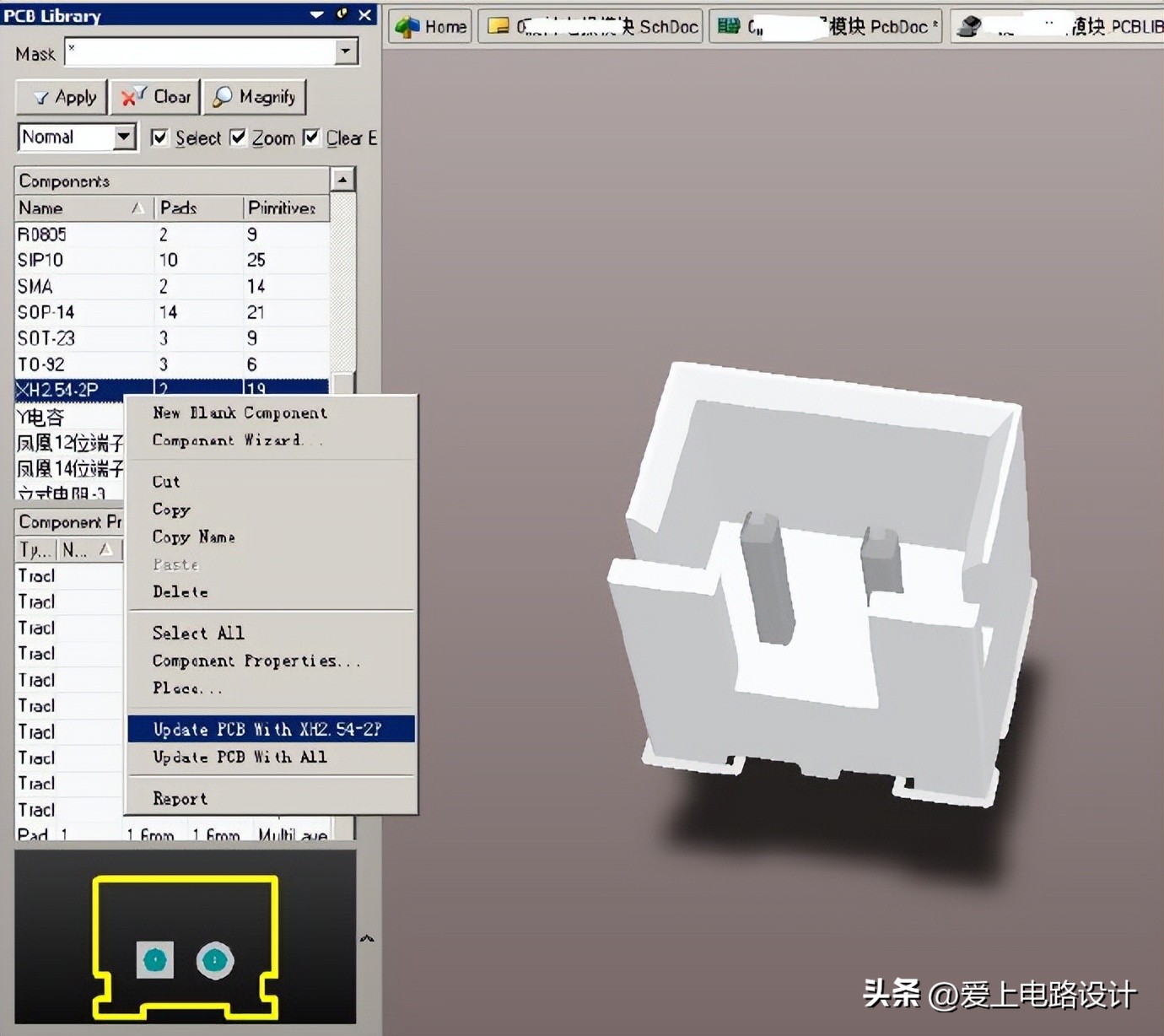

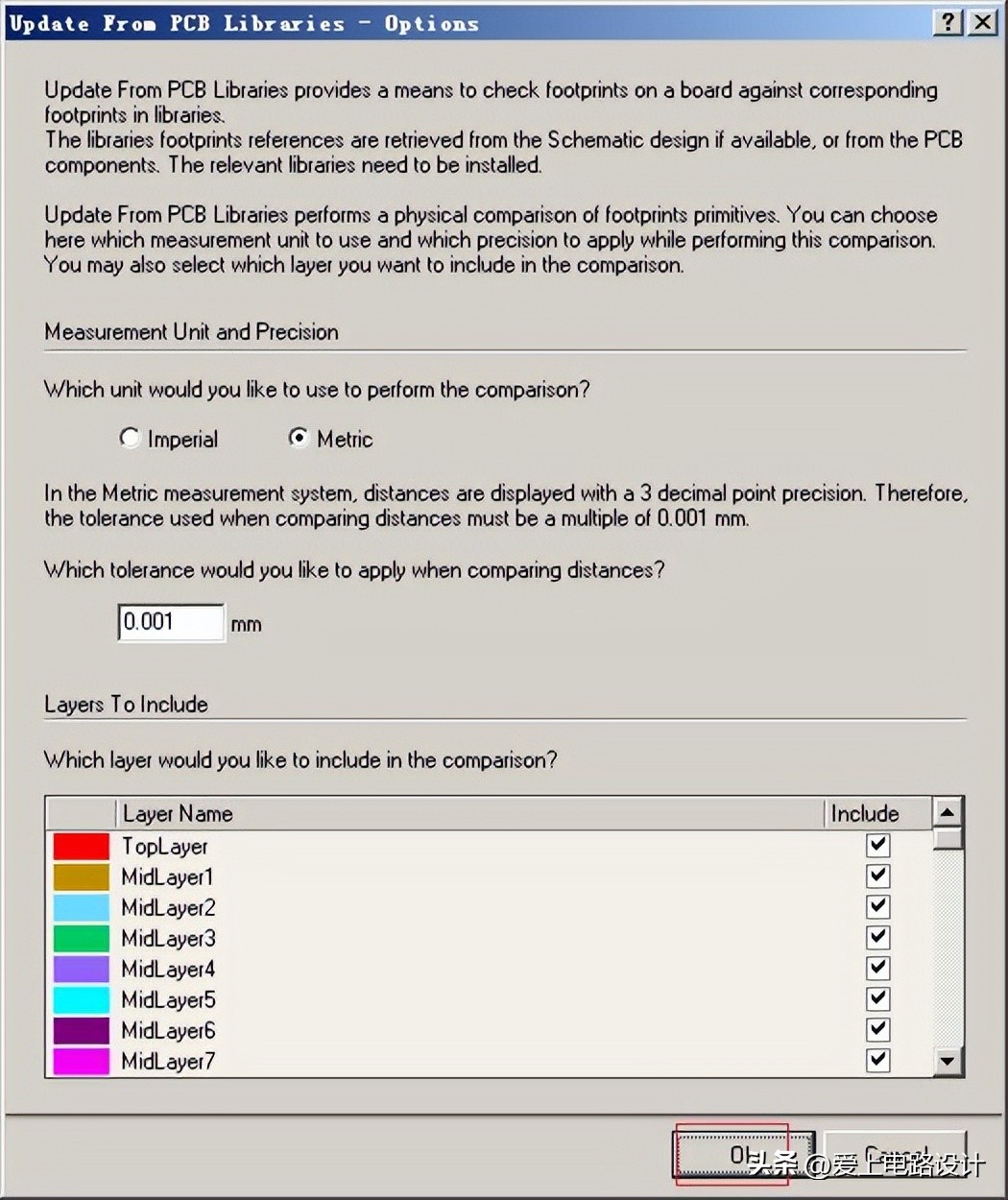

如不能奏效，按如下方法一个一个更新到PCB文件。

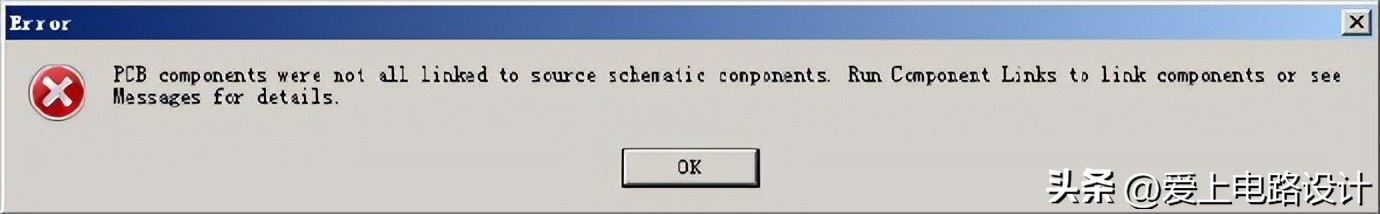

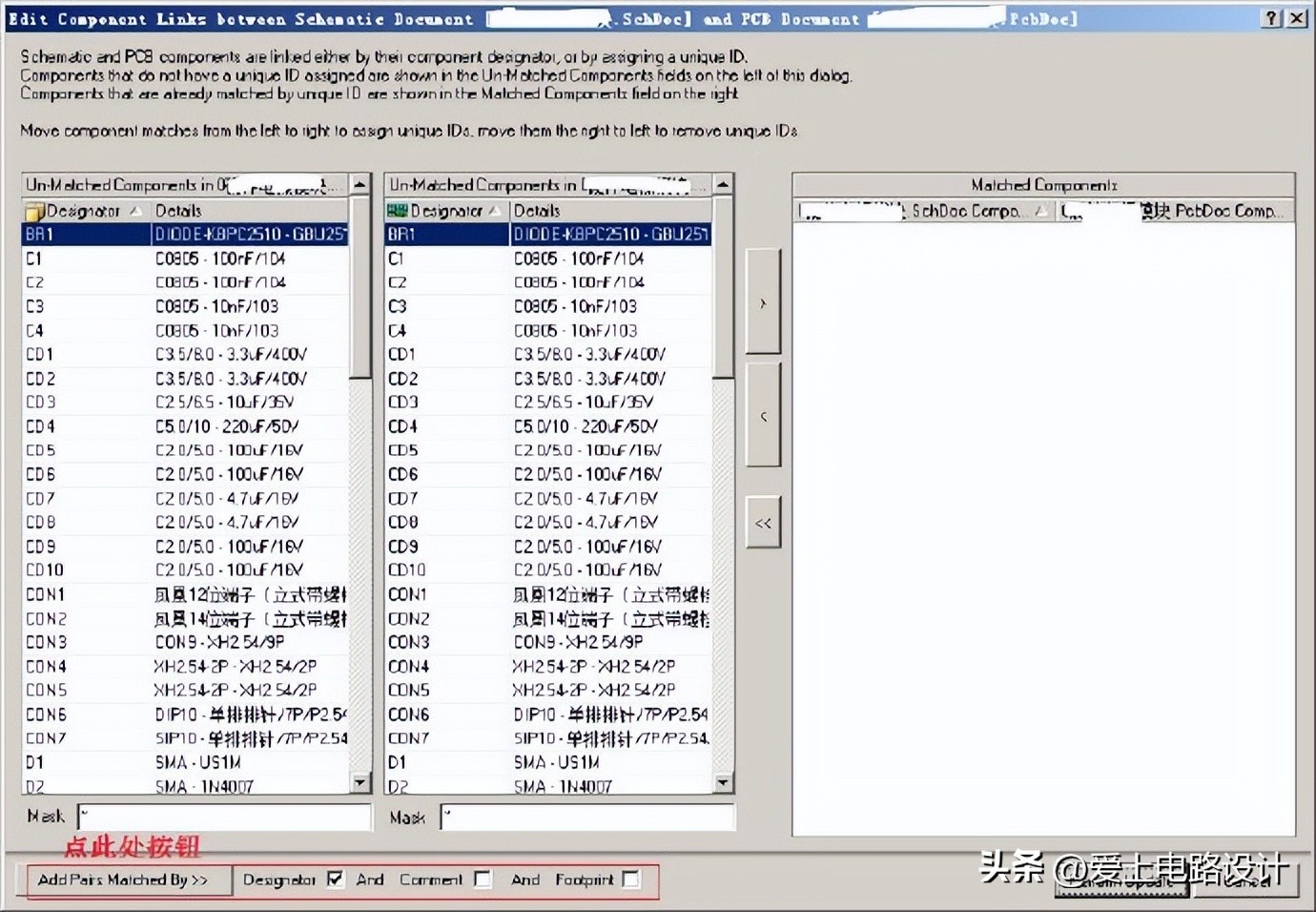

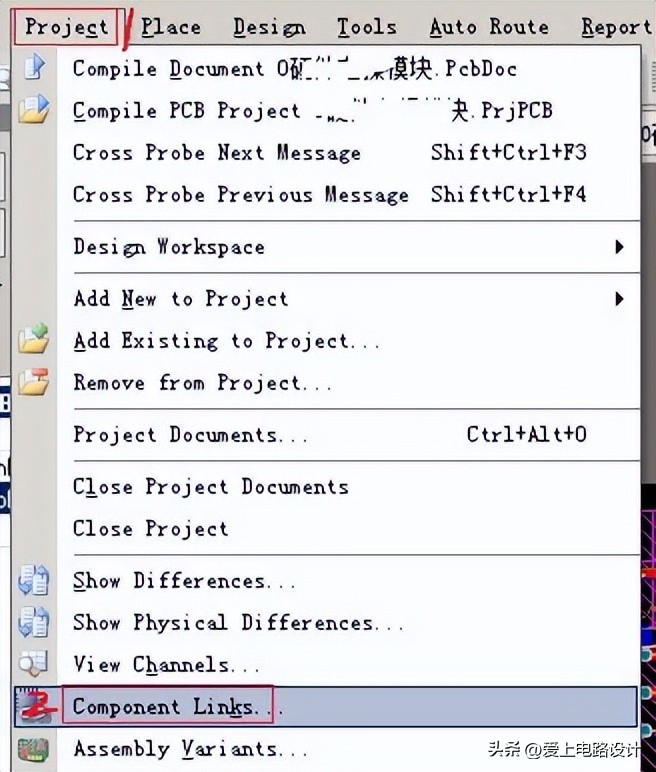

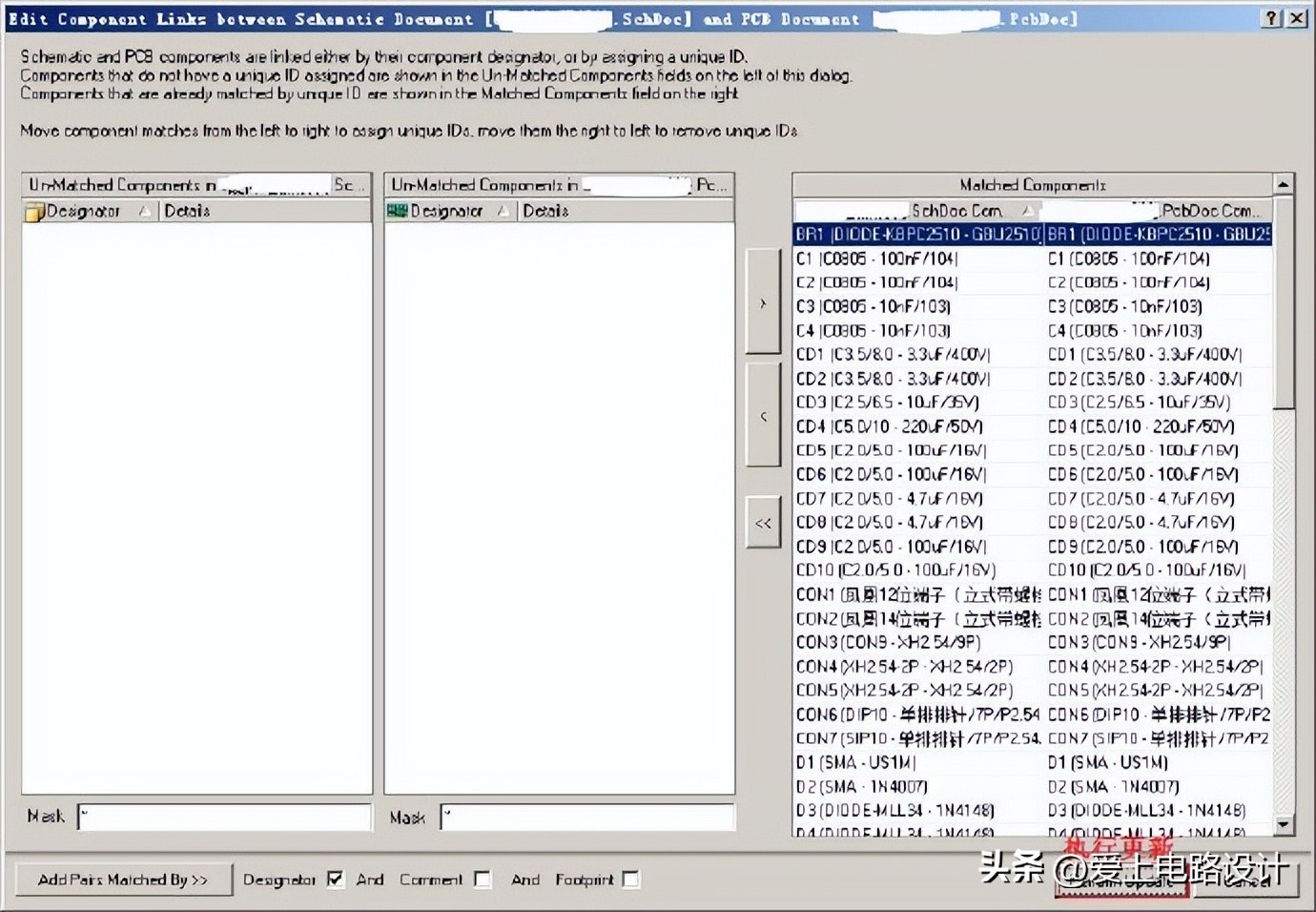

4、原理图器件和PCB中的元器件没有关联上
5、打开PCB文件出现“*.pcbdoc.htm”

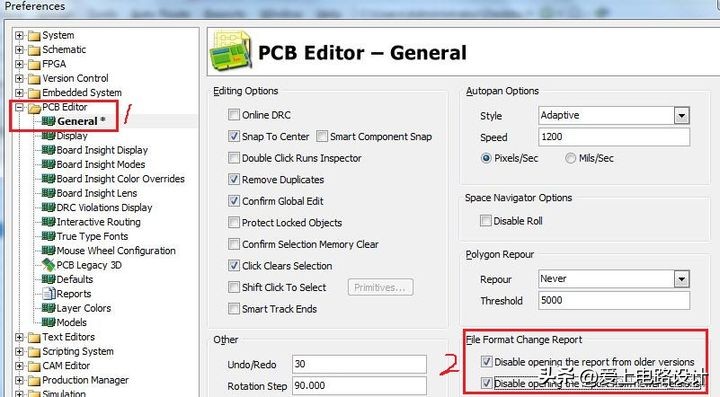

按快捷键组合：先按字母O，再按P，进入PCB Editor的General菜单项中，勾选以下两个选项：
6、多个原理图生成多个PCB

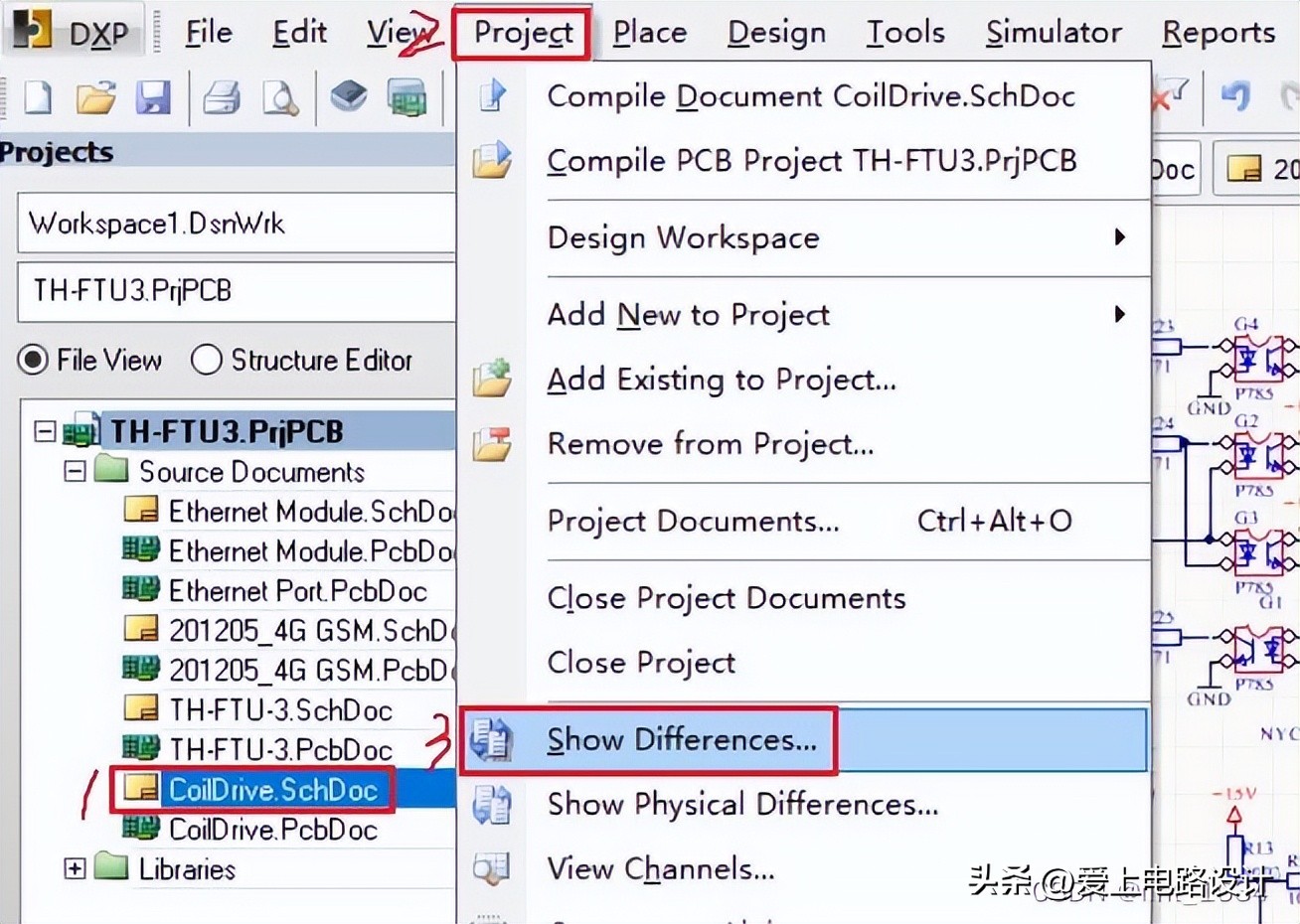

1）在原理图环境按下图操作

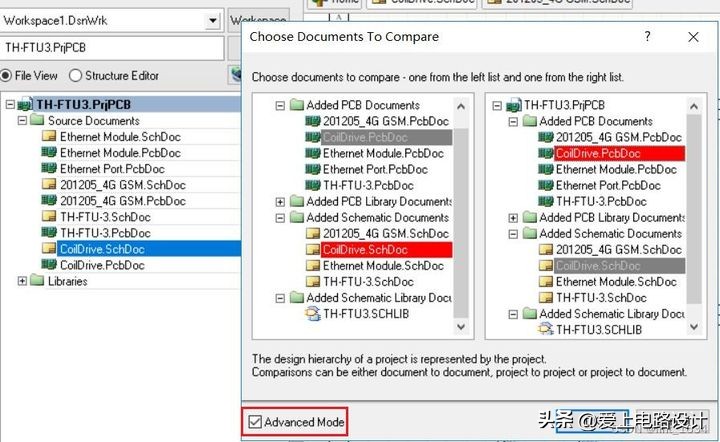

2）勾选Advanced Mode，在其中一个选择Sch，并在另一个中选择对应的PCB文件，如下图。

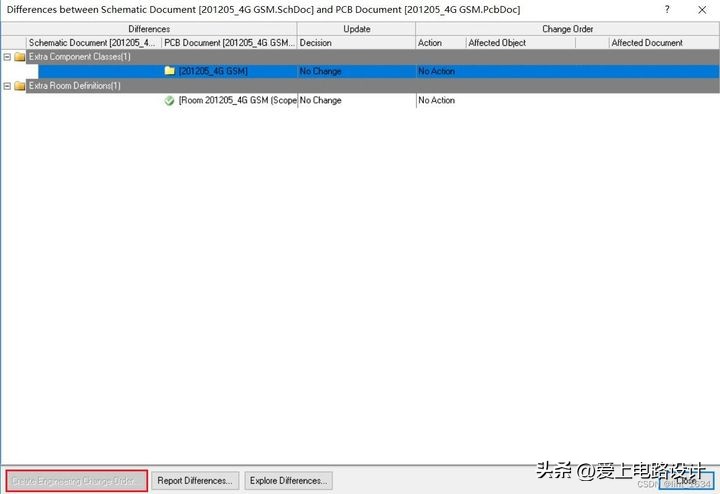

3）Create Engineering Change Order按钮为灰色

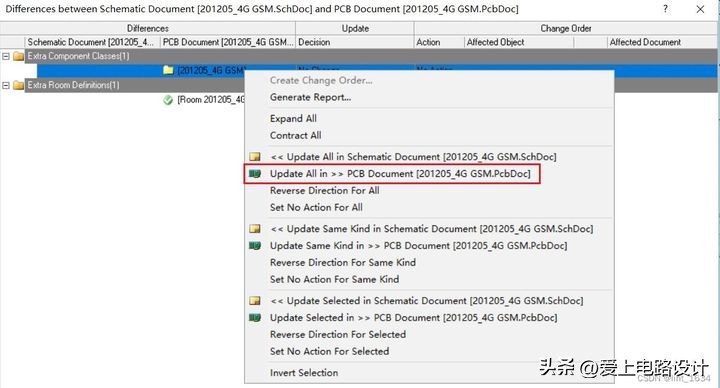

4）右击鼠标选择Update all in>>PCB Document，把所有PCB中与Sch的不同的地方都从Sch转到PCB中
5）点击Create Engineering Change Order。 这时出现Engineering Change Order窗口，之后的操作跟Design->Update PCB Document xxx.PcbDoc一样
6）点击Validate Changes 按钮
7）此时Execute Changes按钮已经变为黑色，按下Execute Changes按钮更新PCB
7、原理图保存sch后再打开，一些字符串消失
在中文注释后加多个空格，每次使用过注释功能后（比如添加、修改、删除某个注释），必须再把每个汉字字符串后面加上多个空格，要不然上次添加空格弄好的汉字注释又会被破坏。
