一、设备简介
（一）保护配置
110kV线路保护装置：PCS-943A-G高压线路成套保护装置（南瑞继保），差动电流起动定值：0.15A；差动动作电流定值：0.38A；纵联差动保护控制字：1。
（二）开关型号
气体绝缘金属封闭开关设备（GIS）型号LWG2-126六氟化硫断路器，生产厂家：西安西电开关电气有限公司。
二、事件经过
2020年08月09日22:21:26，110kV线路纵联差动保护动作101开关跳闸，全场失压。1号主变35kV侧301开关、1号站用接地变307开关未动作。夜间雷电暴雨天气，全场平均风速：2.81m/s，实时功率：0。运行值长集控室查看升压站监控系统，发现110kV线路101开关跳闸，继保间查看110kV线路保护装置，发现110kV线路纵联差动保护动作，故障为A相，测距为14.50KM，同时检查主变保护装置，未发现有动作情况。22:26汇报地调110kV线路纵联差动保护动作101开关跳闸，全场失压，同时接地调令将1号主变35kV侧301开关由运行转热备用、1号站用接地变307开关由运行转热备用。
经查看故障录波装置发现110kV线路纵联差动保护动作时，110kV A相电压34.004kV，110kV B相电压60.867kV，110kV C相电压60.093kV,110kV三相零序电压105.466kV，110kV A相电流0.551kA，110kV B相电流0.553kA，110kV C相电流0.557kA，110kV三相零序电流0.00kA。电网故障是造成此次110kV线路差动保护动作的直接原因。
（一）系统电气主接线图

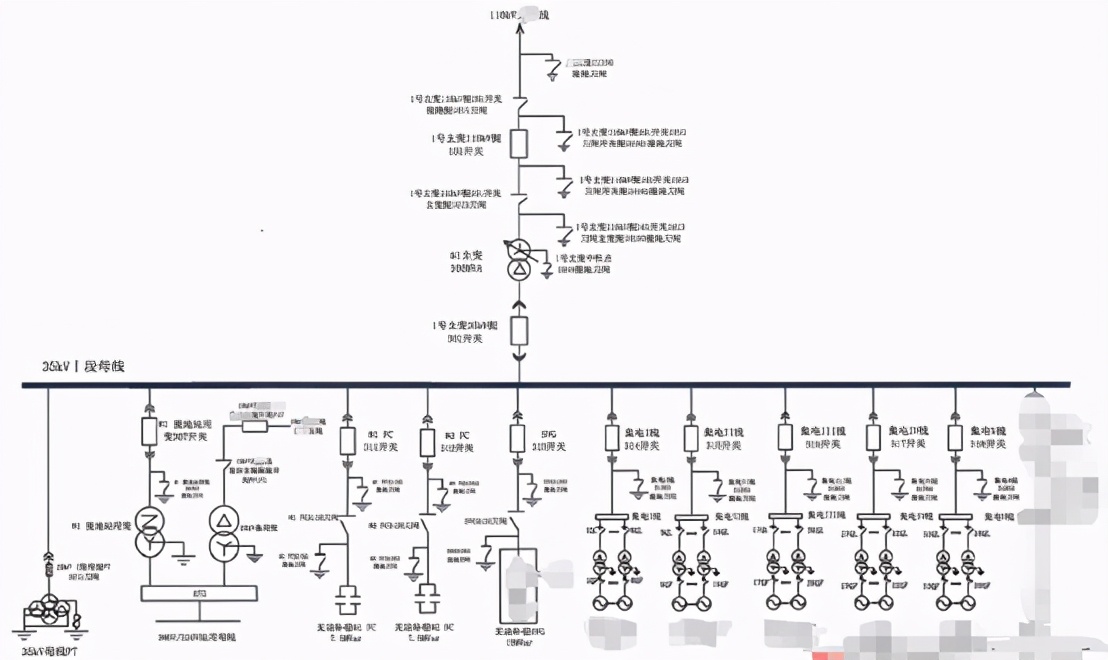

图1.电气主接线图
（一）现场检查情况
1、110kV线路动作信息

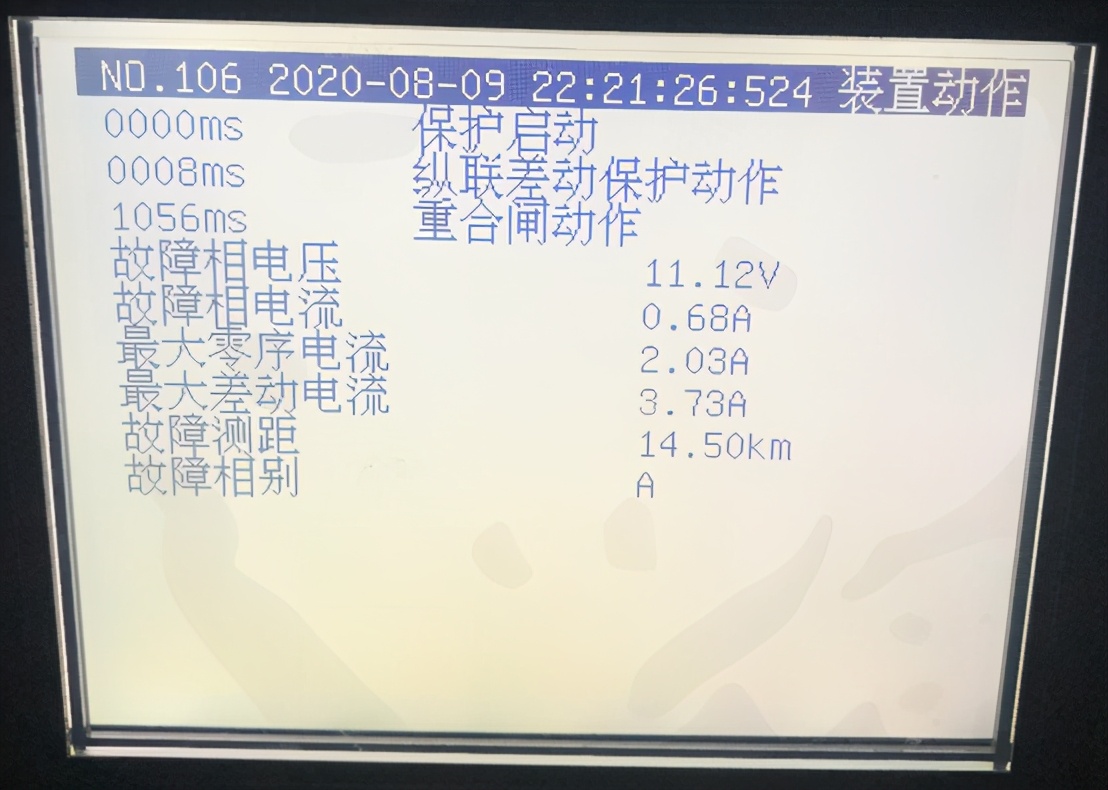

图2.线路保护装置动作图
2、一次设备检查
（1）现场检查110kV线路101开关机械指示分闸位，1号主变35kV侧301开关、1号站用接地变307开关机械指示合闸位。
（2）风机动作情况
无
三、原因分析
查看故障录波保护动作及101开关变位波形图：

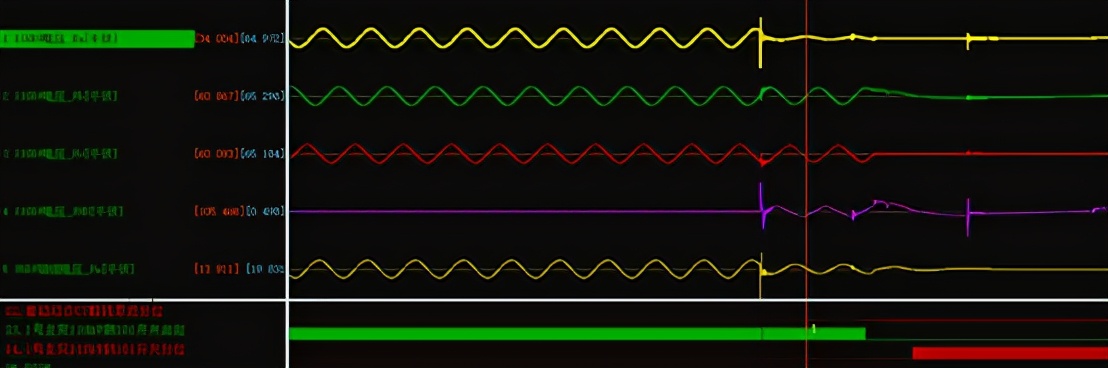

图3. 110kV线路一次值录波图

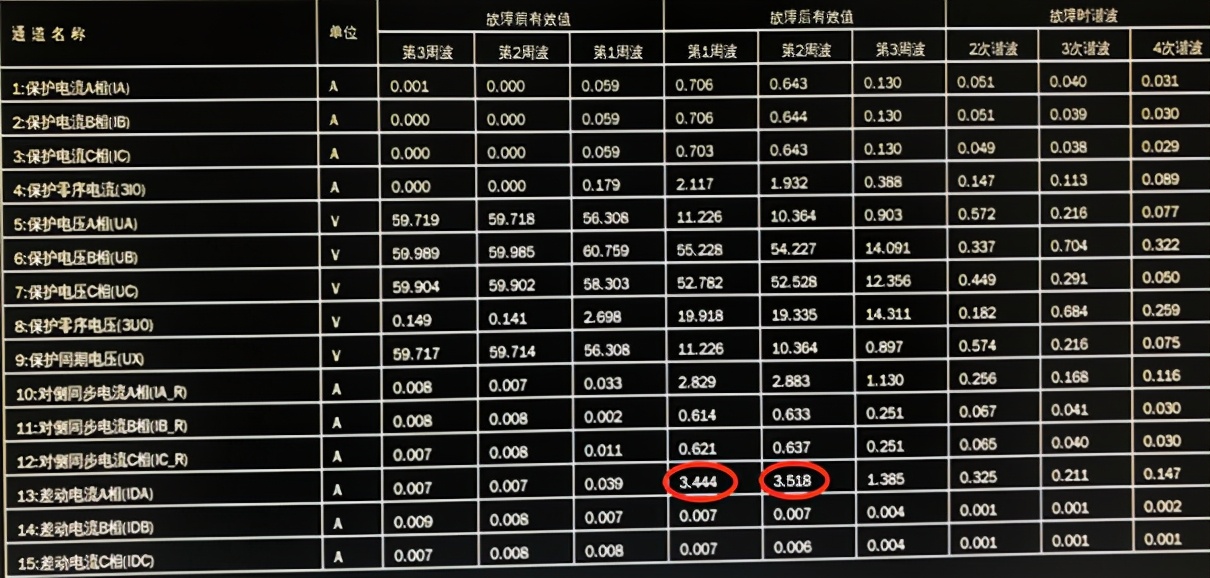

图4. 110kV线路故障前后数据表
从故障时刻数据表可以看出110kV线路A相二次电压明显突降至11.226V（折算值一次12.348kV），三相零序电压突升至19.918V（折算值一次21.909kV），110kV线路纵联差动保护动作101开关跳闸，电网对侧开关同时跳闸，风电场全场失压。

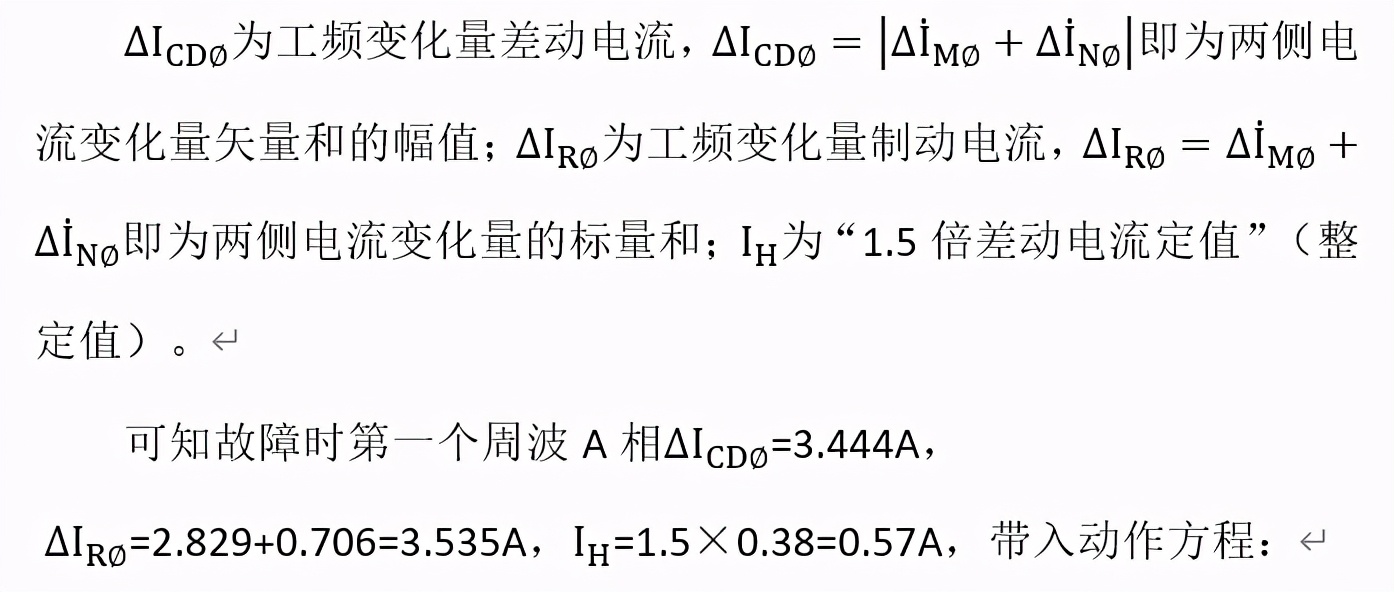

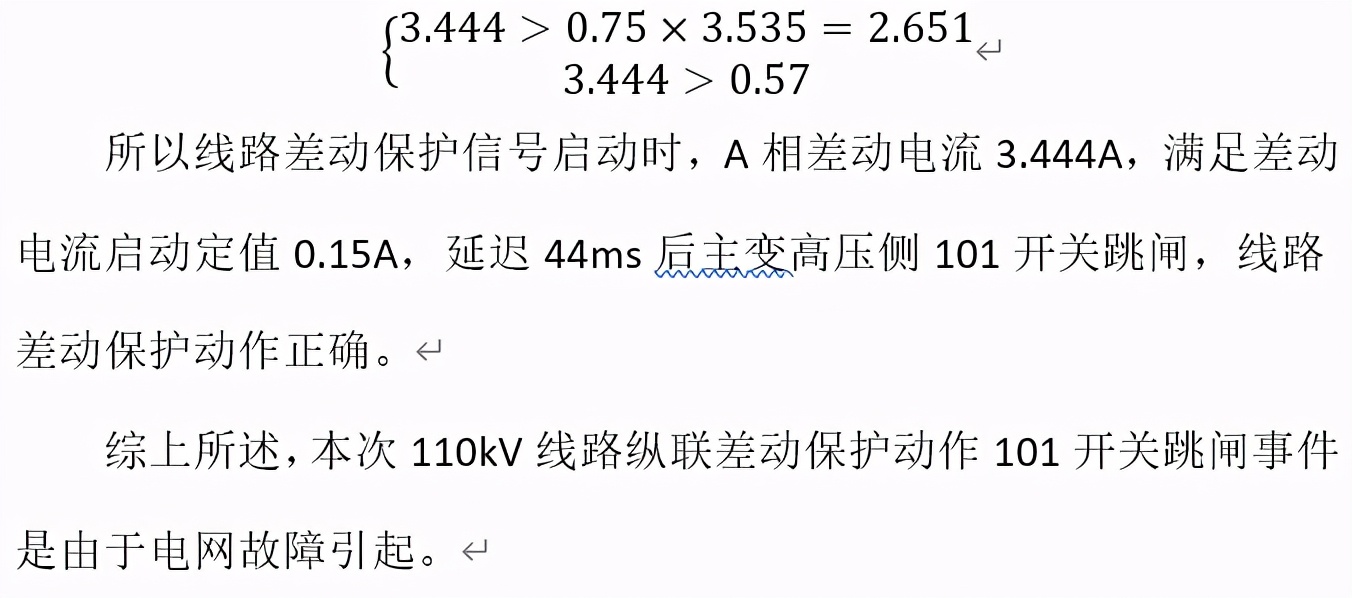

根据差动保护动作方程：
四、防范措施
（1）运行人员加强继电保护技术学习，日常巡检、定期工作中勤翻阅保护装置运行数据，对发现异常情况及时汇报，并做好事故预想。
（2）加强全场停电应急预案演练与培训。
（3）加强运行日常巡检的要求，每日晚班接班人员对升压站开关柜电缆接头进行巡视并红外测温。
