医院作为服务型公共机构，医院纯水集中供应系统的建设是建设资源节约型、环保友好型医院的重要途径。医院通过前期的水量设计与水质设计，明确院内各医疗单元水系统主要工艺设备及选型配置，为后期医院智能化、绿色节能运维提供基础。
近年来，中央集中制水、分质供水系统，因其独特的优势正在快速替代原有的独立供水系统，逐步成为新建及改扩建医院纯水供应的首选方案。
项目概况
壹
项目名称
浙江大学医学院附属第一医院余杭院区集中供应系统
项目地点
浙江省杭州市
建设规模
1200张床位
建筑面积
一期202亩、建筑面积306511平方米
项目时间
2018年12月23日-2019年12月30日
项目单位
杭州天创环境科技股份有限公司有限公司
项目简介
贰
浙江大学医学院附属第一医院余杭院区选址北靠文一西路，东临绿汀路，南临溪望路，西临朱庙港。本项目定位为国际一流、国内领先的转化医学基地，与国际接轨的国家级区域医疗中心，是内、外、妇、儿科等科设置齐全、传承附属第一医院学科和品牌的综合性医院，建成后将惠及杭州未来科技城及大城西的人民群众，辐射周边省市、全国及东南亚（见图1、图2）。
图1 项目医院
图2 项目医院透视图
医院纯水集中供应系统，就是采用膜集成技术对自来水进行多级膜处理，再根据医院不同科室使用的用水要求，采用后续处理系统如EDI、超滤技术，结合紫外、臭氧、热消毒等消毒灭菌技术产出符合各科室可直接使用的纯水，再通过不锈钢管网输送给血液透析中心、消毒供应中心、内镜清洗中心、检验科、急诊检验、病理科、手术中心、口腔科、ICU、VIP内窥镜、酸性氧化电位水制备机房、DSA手术室、急诊手术室、营养厨房、中餐西餐供应点及病房、办公区等直饮水饮用点。达到水资源综合利用，节水节电，提高医院信息管理水平，从而提高医院综合效益。
近年来，中央集中制水、分质供水系统，因其独特的优势正在快速替代原有的独立供水设备。成为新建及改扩建医院纯水解决的首选方案。
优势主要体现在
1）
节约设备用房面积，特别是科室和病房用房面积的占用几乎为零，以一家二级以上医院的情况至少可以腾出10张床位的面积（见图3）；
2）
减少日常维护人员：医用集中供水系统仅需1人监管，至少节省80%的人员费用；
3）
使用方便：采用医用集中供水系统后各用水点即开即用，而且由于采用循环管路设计，因此可以保证提供的产品水为即时新鲜水；
4）
节能环保：采用医用集中供水系统后相比单科室制水可以至少节约35%的电费和35%的水费，而且集中制水设备一般在非业务用房，因此对科室及病房的噪声污染为零。
图3 水机房实景图
|
一 |
医用纯水水质分类表格（见表1） |
表1 医用纯水水质分类表
|
医用水质类别 |
使用科室 |
水质标准 |
|
血液透析用水 |
血透中心、ICU |
YY 0572-2015《血液透析及相关治疗用水标准》 |
|
生化检验分析用水 |
生化、检验、病理、实验中心等 |
GB/T 6682-2008《分析实验室用水国家标准》 |
|
医用清洗用水 |
中心供应室、内镜中心、DSA、口腔科 |
WS 310.1/2/3-2016《医院消毒供应中心》，WS 507-2016《软式内镜清洗消毒技术标准》 |
|
冲洗用水 |
手术中心、产科刷手、洗婴 |
无菌冲洗用水标准 |
|
软化水 |
锅炉间、空调水、供应中心 |
GB 1576-2008《工业锅炉水质》 |
|
饮用纯水 |
候诊区、办公区、护士站、病房、开水间 |
CJ 94-2005《饮用净水水质标准》 |
|
酸碱水 |
消毒供应中心、内镜清洗中心、血液透析中心、手术室、口腔科、产科、感染科 |
GB 28234-2011《酸性氧化电位水生成器安全与卫生标准》 |
|
二 |
用水点分布表（见表2、表3） |

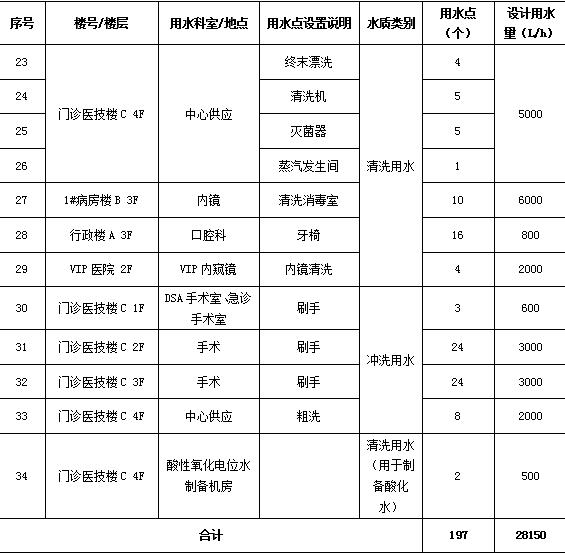

表2 用水点分布表1
表2 用水点分布表1（续）
表3 用水点分布表2
表3 用水点分布表2（续）
|
三 |
工艺流程图（见图4） |
石英砂过滤+活性炭过滤+阳树脂软化+一级反渗透+二级反渗透+后续处理系统。
图4 工艺流程图
|
四 |
医院水系统布置图（见图5） |
图5 医院水系统布置
|
五 |
医院纯水集中供应系统机房平面布置图（见图6） |
图6 医院纯水集中供应系统机房平面布置图
项目亮点
叁
浙江大学附属浙一医院余杭院区（浙江邵逸夫医疗中心）医院纯水集中供应系统作为由中国建筑设计研究院有限公司牵头承担的十三五国家重点研发计划“公共建筑节水精细化控制技术及应用”，杭州天创环境科技股份有限公司作为子课题“医疗建筑分质供水及浓水回用集成研究及设备研发”承担者的示范工程，具备以下亮点。
|
一 |
水质安全性设计 |
1）
项目采用一级+二级反渗透、EDI、超滤等膜处理工艺处理。
2）
项目采用变频缓启动、自动冲洗排放、化学清洗消毒、热消毒、紫外线消毒、臭氧消毒等多种灭菌措施保证产品水质。
3）
覆盖全系统的水质在线监测监控点，实施监控原水水质、产水水质，水质有变化，系统能自动调节工艺运行参数，确保用水点水质达标。
4）
但水源水质恶化程度无法用过工艺参数无法自动修正，系统将启动自动紧急制水工艺流程，通过紧急备用水源接入装置，产品水回流接入装置优化接入系统的原水，使用水点的水质安全稳定。
5）
中央制水单元故障，可紧急调度血透用水机接入市政水源，血透不停机运行。
6）
纯水输送管道采用316L不锈钢全循环、无死角设计及安装工艺，最大程度减少细菌滋生。
|
二 |
水处理工艺设计 |
1 工艺先进性
1）
水资源深度利用。
2）
多种膜分离技术综合运用。
3）
预处理在线全自动清洗、反洗、树脂再生功能。
4）
平衡直供专利技术。
5）
动态节能降耗运行。
6）
数字化测控技术动态工艺调整实现。
7）
接入医院公共信息操作平台，数据共享，同时可在PC端、移动端可视化运行管理。
8）
设置分级故障报警处理、紧急事故预案、远程故障报警，为厂家到场维修提前提供依据分析，减少维修时间。
9）
运行过程只需要一人监管，减少日常维护人员。
2 工艺安全、稳定、可靠
（见图7、图8、图9）
1）
原材料设备精挑细选，采用国际知名供应商（格兰富、威乐、陶氏、西门子、欧姆龙）供货，全程可追溯，确保源头安全。
2）
主机设备按GMP标准工厂化制造（非现场拼装），确*过保**程安全。
3）
设备双套系统并联设计、按需供应，核心模块冗余，纯水输送泵一用一备，减少单点故障。
4）
全自动无人值守，支持24×7运行。
5）
严格的菌类、内毒素控制工艺。
6）
长距离纯水管路消毒灭菌及抑菌措施。
7）
血透用水设备支持备用水源直供。
图7 前处理系统
图8 纯水输送泵
图9 电控系统
3 网络可视化管理（见图10）
图10 网络可视化管理
1）
两级管理平台无缝对接。
2）
直观的人性化界面。
3）
可视化耗材寿命预测和更换向导。
4）
支持PC浏览器（B/S）、移动端模式的远程管理。
5）
多媒体设备故障报警与短信报警。
6）
自动故障隔离与自动应急处置预案。
7）
设备运行状况实时在线记录。
8）
全国化远程代维服务。
使用后评价
肆
医院纯水集中供应系统满足了该院医用纯水需求，整合各使用科室纯水要求特点，供水水质达到国家各相关用水标准；吻合国家提倡的节能减排政策，符合现代绿*医色**院建设标准和方向，统一信息化管理，提高医院管理水平，支持PC端使用和移动端监控，降低了医务人员及设备维护人员工作量。
设计师经验分享
伍
医院纯水集中供应系统符合“绿*医色**院”建设标准，是整体医院建设中不可缺少的一环，所以在医院前期规划、设计、建设中就需考虑，对医院各科室医用纯水进行统计的同时，还需考虑医疗设备和治疗技术对纯水不断的需求前需预留部分余额水量。在设计院设计过程中，预留纯水集中供应系统的机房，水电，管井等配套条件。
根据医院各科室不同的用水标准，合理的采用不同的制水工艺路线，同时还需结合医院的信息化管理要求，融入物联网和AI技术，用水PC端的运行和操作，移动端的数据管理和监控，提供远程监控服务平台，协助医院管理和运行。
