第五章、产品装配
一、 PROE装配的约束种类
装配，也叫放置约束，就是制定两个零部件的参照，限制零件在装配体中的旋转或者移动自由度，从而使该零件完全定位在装配体中

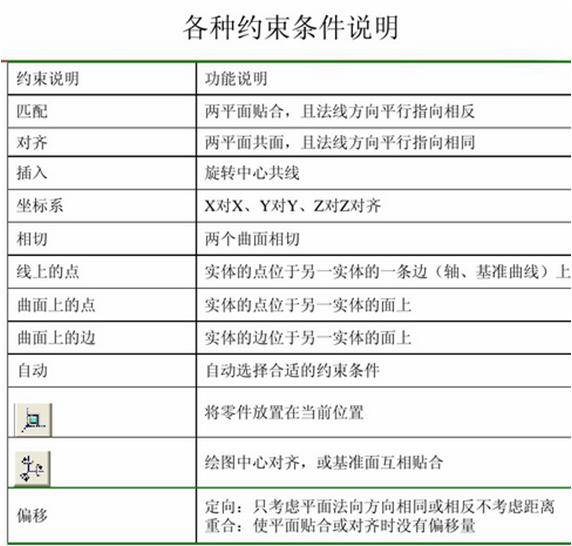

常用的放置约束类型有： 缺省、配对、对齐和插入 。 如下左图所示
装配中， 第一个零件装配，默认使用缺省装配 .
配对包括 偏移 、定向、 重合 （偏移包括：距离偏移和角度偏移）
对齐包括 偏移 、定向、 重合 （偏移包括：距离偏移和角度偏移）
插入包括定向、 重合
产品零件的 装配组合必须有三个约束条件，才能把零件完全约束。
另外，缺省装配也能把零件完全约束 。如下右图
装配约束类型说明
装配约束类型说明
（一）、装配约束的原则
1、 装配中，第一个零件或者第一个组合体装配，必须使用缺省装配 。

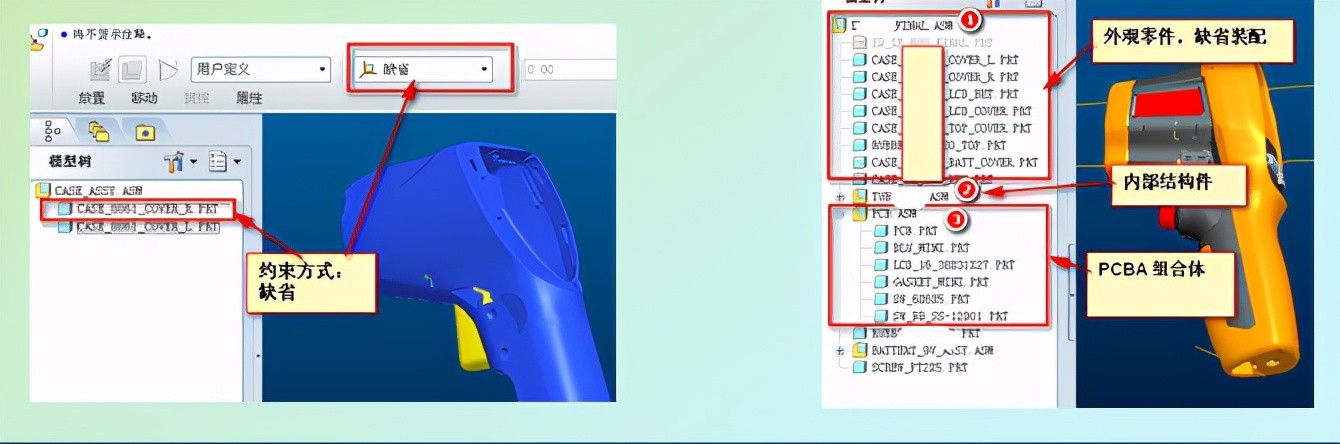

2、 外观件装配，尽量使用缺省方式约束，尤其是比较尺寸比较大的外观件 。
原则上，所有外观件都必须适用缺省方式约束。只有比较小的零件允许用3个条件约束，这样做的目的是： 避免零件与外观有差异，便于对比。防止装配过程中出错，导致与外观不一致。
3、 内部件使用配对、对齐、插入等方式约束 。（三个条件约束）
4、一款产品的装配要求两个或者以上的组合体装配： 外壳组合体+PCBA组合体 。或者 上壳组合体+下壳组合体+PCBA组合体 。如果简单的产品，不做此要求。如下图所示

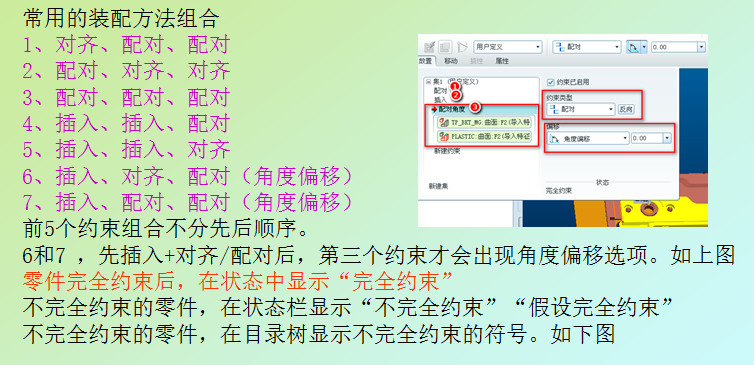

（二）、常用的装配方法组合
装配的操作方法：

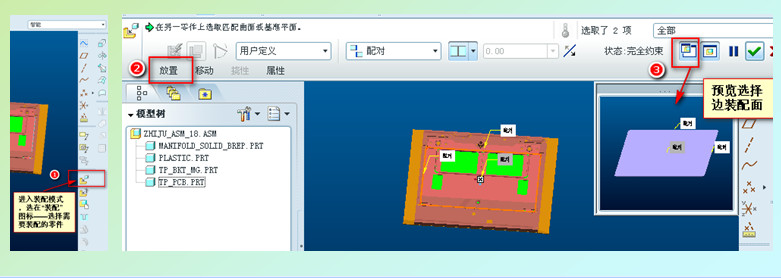

1、进入装配模式，选择装配——打开需要装配的零件。
2、放置，使用三个约束条件约束。
在约束过程中，使用预览选择装配的面或者边。如下图所示
常用的装配方法组合

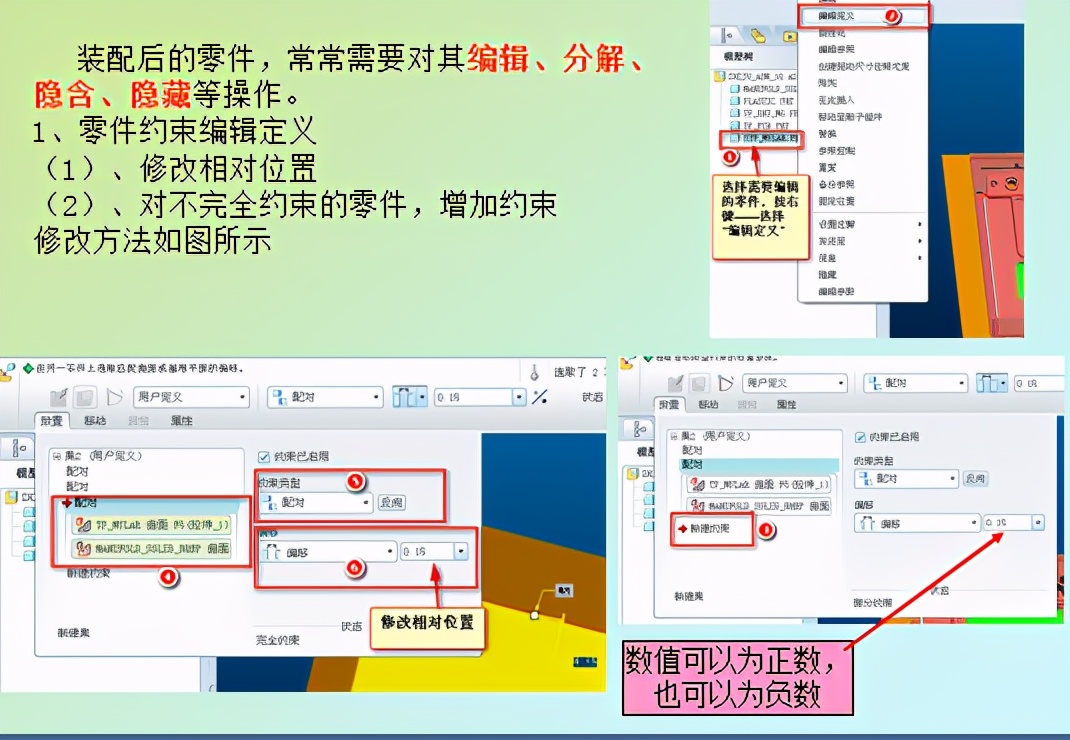

（三）、装配后的常规操作
2、零件分解操作
组件分解是PROE 必须掌握的技能。 最终目的是 输出分解视图（2D图） 。
在产品说明书或者组装分解图（爆炸图）中，为了清楚的说明和了解产品的零件组成和装配结构关系，经常需要产品分解图（产品爆炸图）

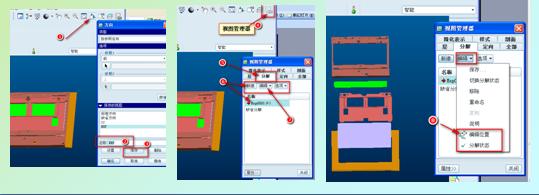

分解图操作过程如下。
1、视图——分解——分解视图，
2、建立分解后的显示效果视图，并保存下来。
3、建立分解视图并编辑相对位置和保存。方法如图所示

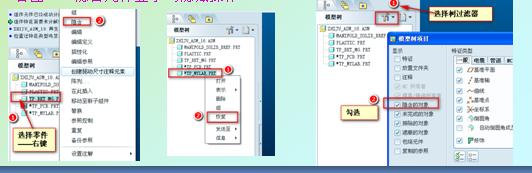

3、零件隐含操作
当产品图非常庞大时。PROE 打开组件时提示 内存不足或者直接关闭PROE 或者打开过程中PROE没有反应。 这时就需要对部分组件或者零件进行隐含操作。
隐含操作后，当打开检索组件时，系统不检索隐含的元件。这样在使用大型组件时，节约了时间和内存。
注意： 隐含的元件不出现在质量属性和剖面中。并且不能进行保存。（另存为时，隐含零件不会被保存过去。）
下图所示：
左图——隐含操作。中图——隐含元件恢复显示操作。
右图——隐含零部件显示与隐藏操作

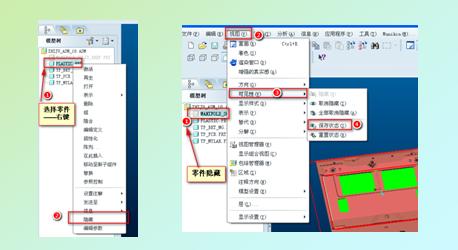

4、零件隐藏操作
隐藏有两种状态： 临时隐藏和长期隐藏 。
在模型树中，经常需要对模个零件或者组件进行临时的隐藏。以节约内存和方便其他作业。如下左图
在视图中，在装配视图中，某个零件或者组件不想显示在视图中，但又不能删除（有很多父子关系或者参考作用），需要进行元件长期隐藏。
如下右图操作步骤，最后还需要保存一次文件（保存后，每次打开装配图，此零件都处于隐藏状态）。
以上是第五章 教程内容。
