一、 合作背景
此项目是同一家电子公司合作，该样机辐射及传导均超标，交由我司来整改。
二、 产品概述
产品是一个军车雷达，摸底数据如下 ：

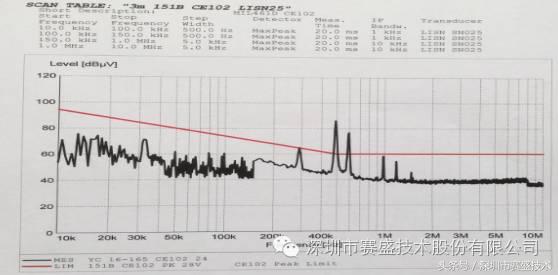

CE102

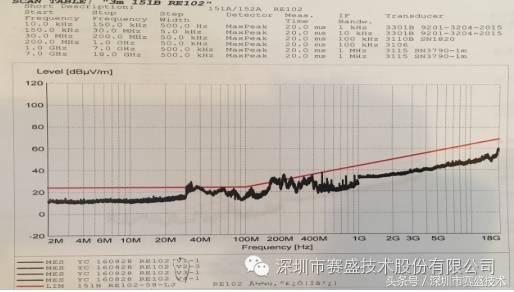

RE102
三、 项目标准要求
整改后样机通过GJB-151B陆军七项标准要求。
四、 项目解决方案

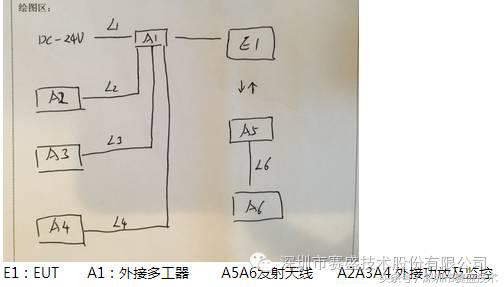

1. TOP结构
2. 干扰分析
Ø CE102定位发现，去掉多工器A1,改善很大，而多工器内都是无源器件，初步判断是因为多工器内的电容电感引起的谐振干扰，后续需要调整容值感值进行优化。
Ø RE102定位发现，超标频点主要是步进电机驱动装置引起，后续需要对该部分滤波处理，接口线缆需要屏蔽接地。
针对以上存在的设计隐患，进行对策分析和整改。
l 电源正负间加4.7uF差模电容；
l 驱动器接口加600欧姆磁珠滤波处理；
l 驱动器与电机连接线缆用编织网屏蔽并360°接地处理。
五、 案例总结

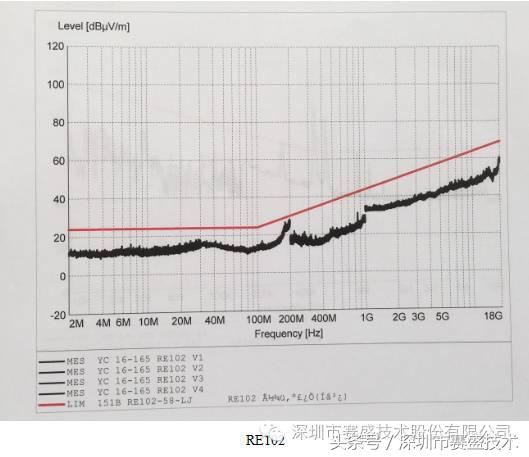

1. 最终测试数据：
