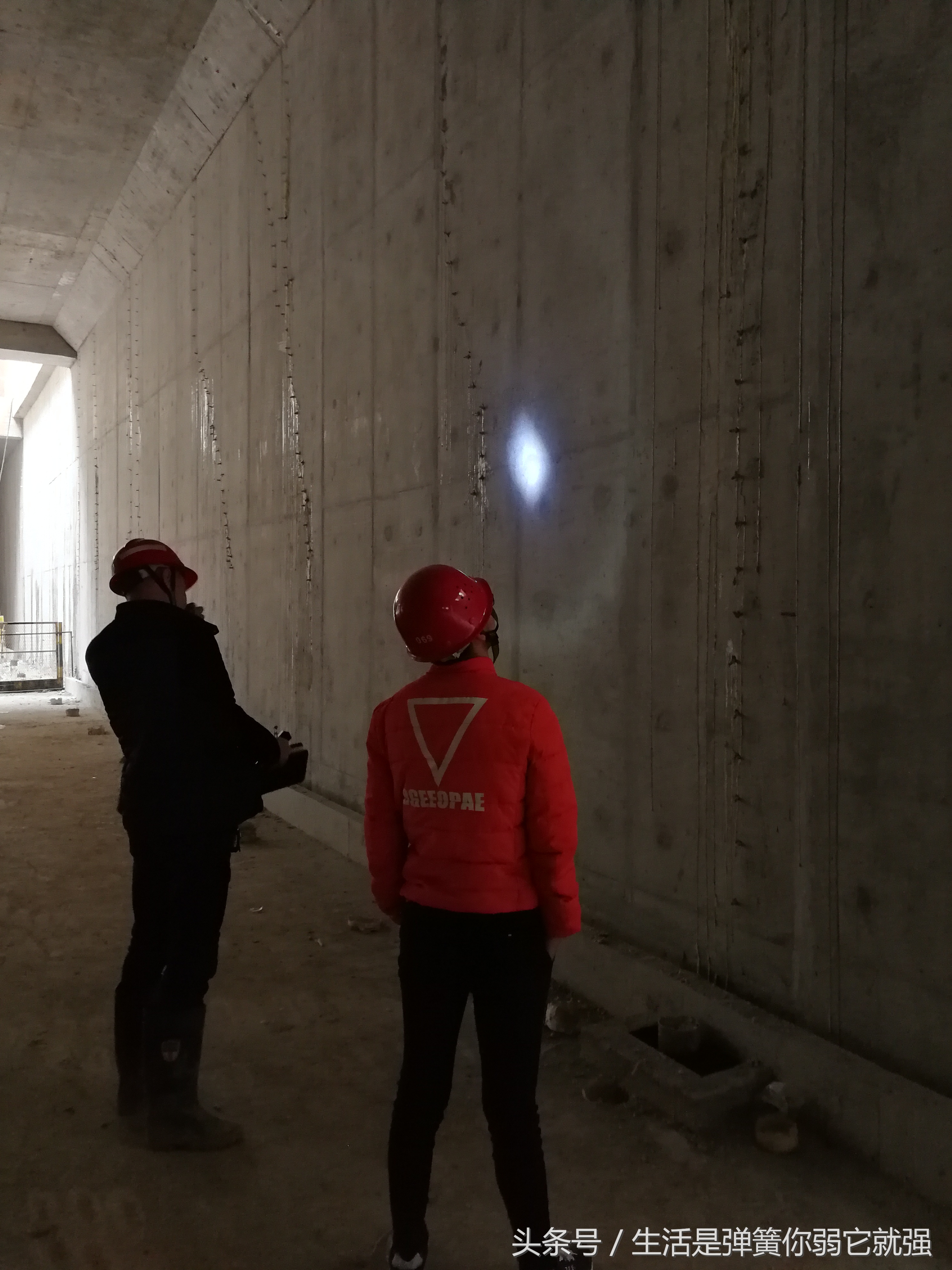

1、混凝土的裂缝
产生裂缝的一般机理一般认为是由于混凝土材料（包括水泥石和粗细骨料）变形受约束所引起的内应力大于材料抗拉强度的缘故。一般可用“粘结-滑动”的机理加以解释。混凝土可见裂缝的发生和开展，是钢筋和混凝土间不能再保持变形协调而出现相对滑动的结果。裂缝宽度本质上是裂缝之间受拉混凝土拉伸变形和受拉钢筋拉伸变形之差。
2、混凝土麻面
混凝土表面缺浆、起砂、掉皮的缺陷，表现为构件外表呈现质地酥松的凹点，其面积不大（小于或等于0.5m2）、深度不深（小于或等于5mm）、且无钢筋裸露现象。这种缺陷一般是由于模板湿润不够、支架不严、捣固时发生漏浆或振捣不足，气泡排出以后及捣固后没有很好养护而产生。
3、混凝土蜂窝
蜂窝有表面的、深井的和贯通的三种，也常遇到水平的、倾斜的、斜交的单独蜂窝和相连的蜂窝群，其表现为局部表面酥松，无水泥浆，粗骨料外露深度大于5mm（小于混凝土保护层厚度），石子间存在小于最大石子粒径的空隙，呈蜂窝状，有蜂窝处的混凝土强度很低。有以下原因：
（1）混凝土在振捣时振捣不严，尤其是没有逐层振捣（2）混凝土在运输过程中已有离席现象（3）模板不严密，浇筑混凝土后出现跑浆现象，水泥浆发生流失（4）混凝土在倾掷入模时，因倾落高度太大而分层（5）采用干硬性混凝土，或施工时混凝土材料配合比控制不严，尤其是水灰比太低。
4、混凝土漏筋
在钢筋混凝土浇筑过程中振捣不到位，保护层垫块没有设置或者固定不牢固，混凝土坍落度小，或拆模早，混凝土硬化前受外力导致剥落而使构件成型后钢筋外露的现象。有以下原因：
(1)灌注混凝土时，钢筋保护层垫块位移或垫块太少或漏放，致使钢筋紧贴模板外露;
(2)木模板未浇水湿润．吸水粘结或脱模过早，拆模时缺棱、掉角，导致漏筋
(3)混凝土配合比不当，产生离析，模板部位缺浆或模板漏浆。
(4)结构构件截面小，钢筋过密，石子卡在钢筋上，使水泥砂浆不能充满钢筋周围，造成露筋
(5)混凝土保护层太小或保护层处混凝土振捣不实；或振捣棒撞击钢筋或踩踏钢筋，使钢筋位移，造成露筋；
5、混凝土空洞
混凝土灌注时有一些部位堵塞不通，构件中就会产生空洞，空洞不同与蜂窝，蜂窝的特征是存在于未捣实的混凝土或缺水泥浆；而空洞却是局部或全部没有混凝土。空洞的尺度通常较大，以至于钢筋全部裸露，造成构件内贯通的断缺以至于结构发生整体性破坏。形成混凝土空洞的原因主要如下：振捣不密实或漏振；钢筋间距偏小，混凝土下不去；配制混凝土的砂石级配不好；混凝土自由倾倒高度超过规范规定，造成混凝土石子与水泥浆分离；钢筋外侧保护层不够。
6、混凝土缺棱掉角
梁、柱、墙、板和孔洞处直角边上的混凝土局部残损掉落。产生的原因如下：混凝土浇筑前模板未充分湿润，造成棱角处混凝土失水或水化不充分，强度降低，拆模时棱角受损；起吊、运输时对构件保护不好，造成边角部分局部脱落、劈裂受损等。拆模或抽芯过早，混凝土尚未监建立足够强度，致使棱角受损。
