我家有一台超级VCD碟机，是2001年的产品，无论是音质还是画质都非常不错，唯一的缺点是不能放DVD碟，不过这也没什么，毕竟是老产品了。我住的地方比较落后，网络不太发达，碟机仍是主流，插卡音箱都不多见，家里也没有宽带，现在能够蹭网就很不错了。

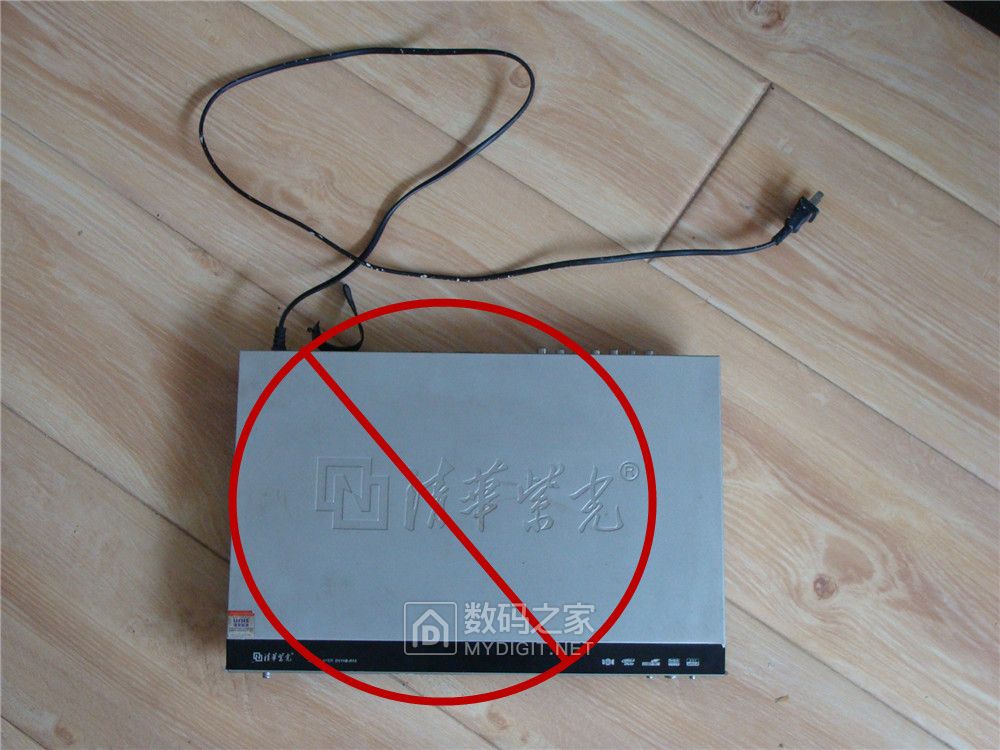

这个碟机虽老，但十六年用下来没有出任何故障，比那台清华紫光的垃圾DVD好多了，感觉能用到2030年无压力。详情请看《辛亏发现早，要不然就没命了》http://bbs.mydigit.cn/read.php?tid=2178370。现在上图：

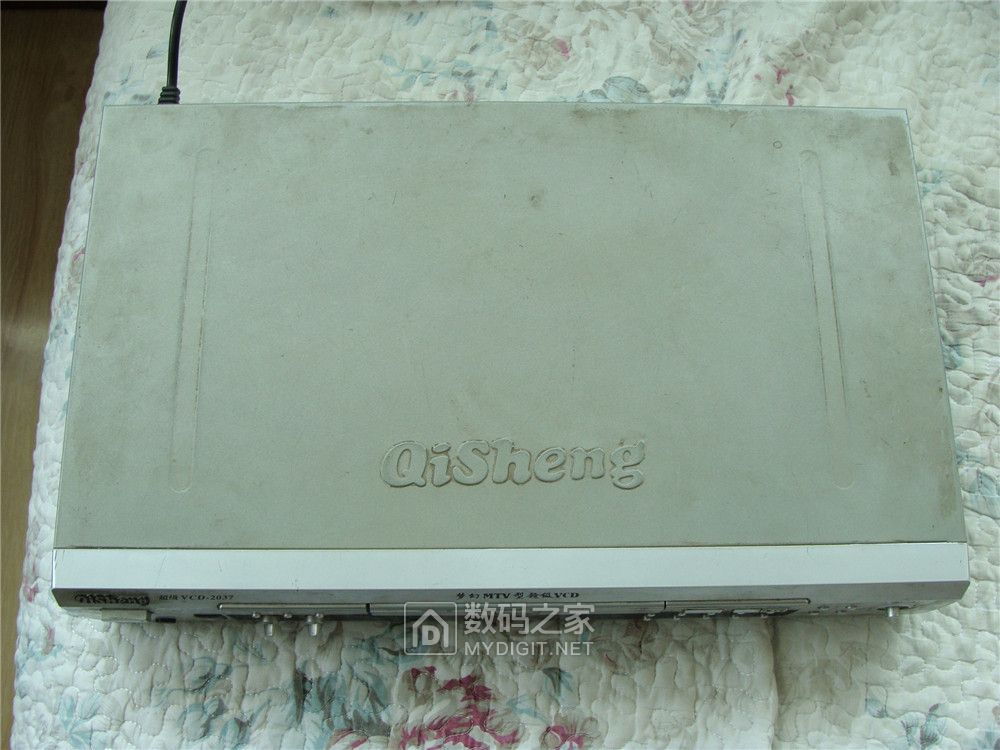

碟机外观。

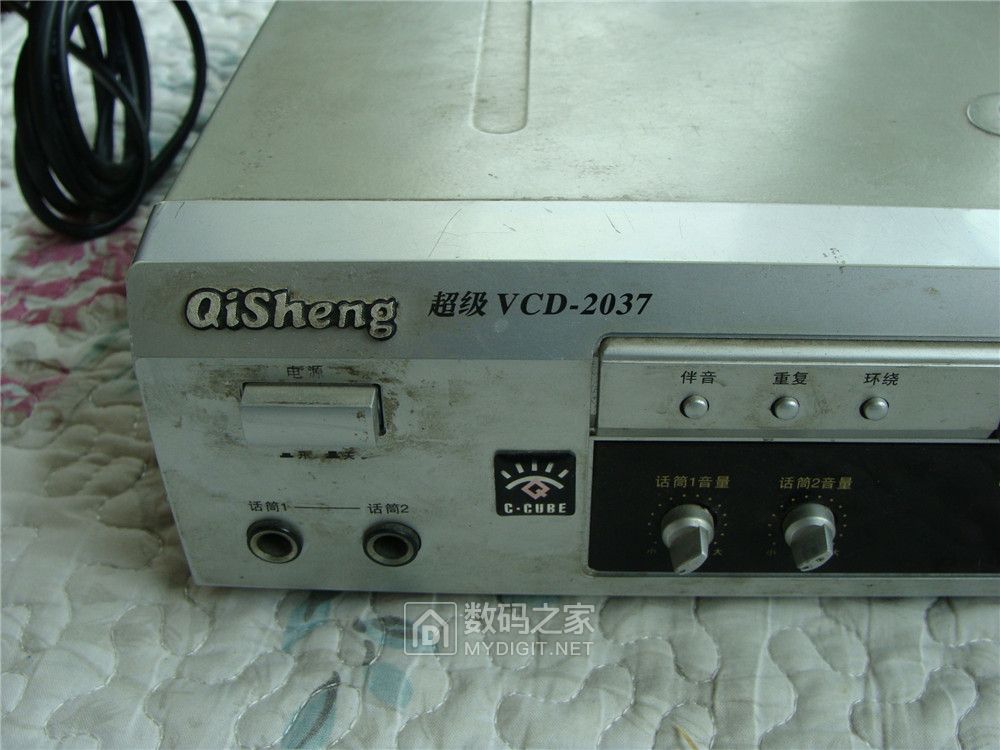

这是个超级VCD碟机。

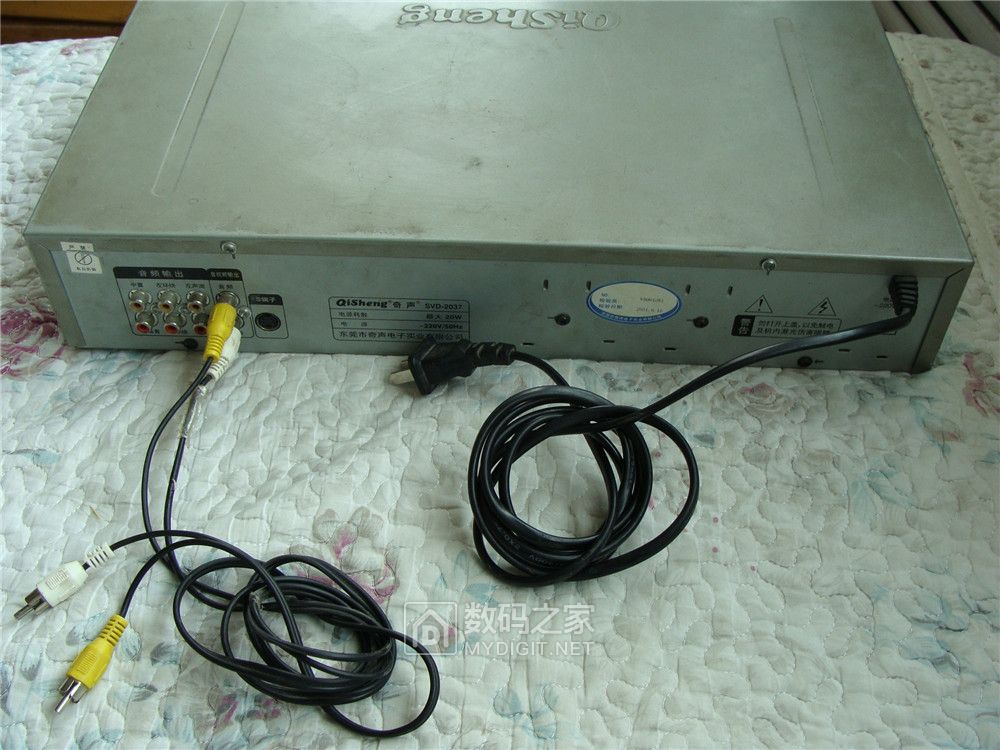

后面板。

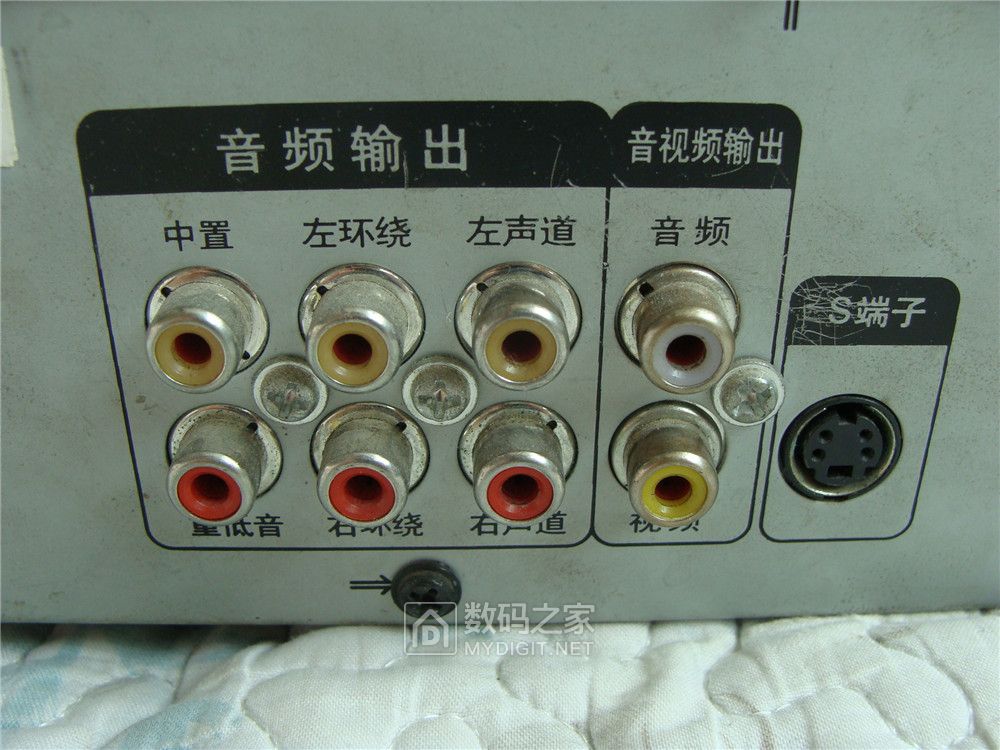

输出接口。

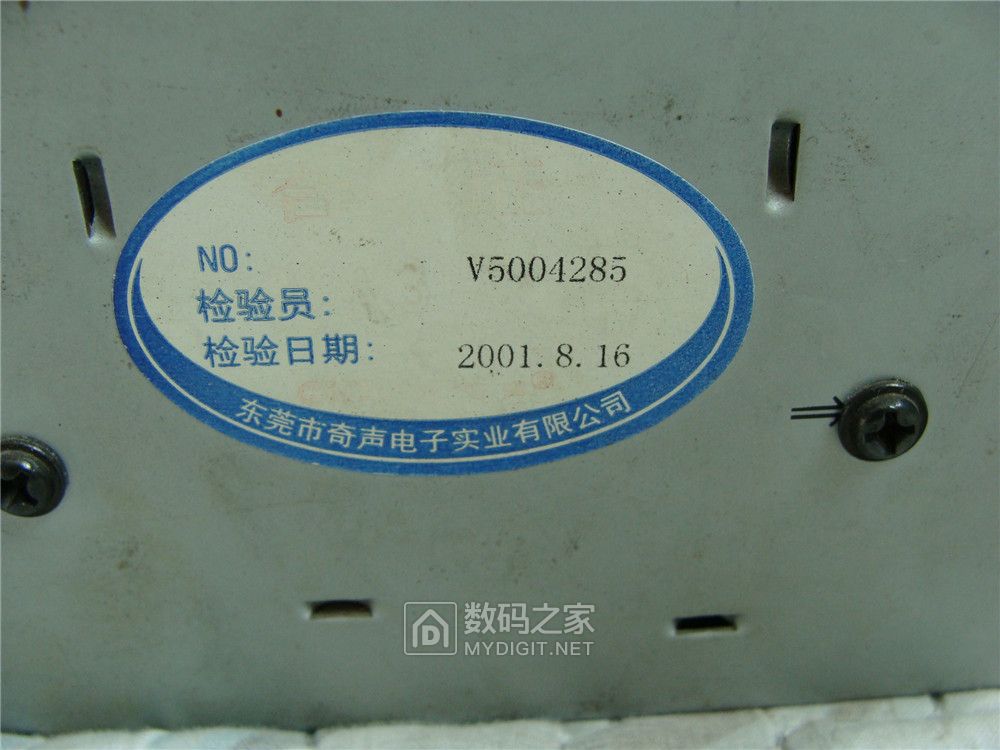

标签上写的日期是2001年8月16日。

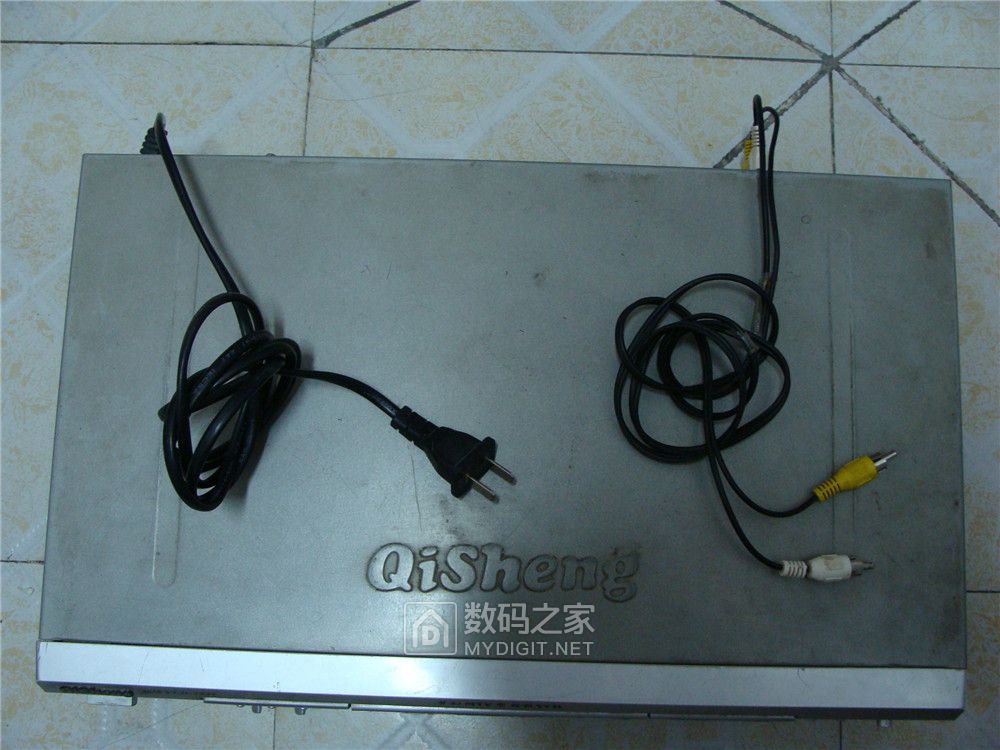

外壳有点脏。

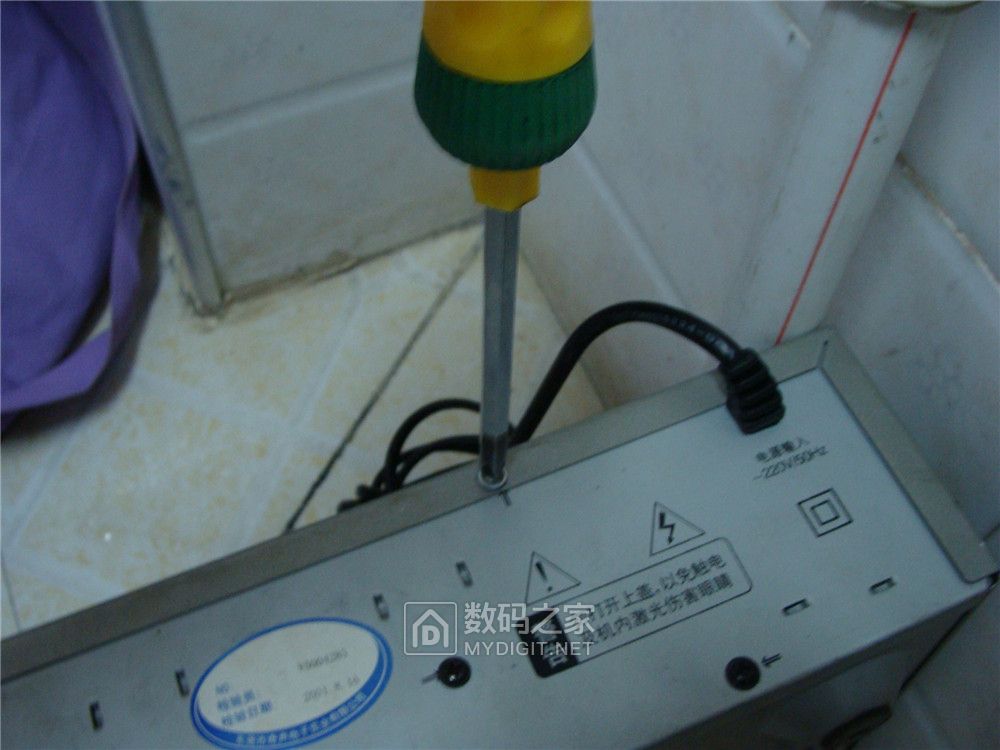

开始拆机。

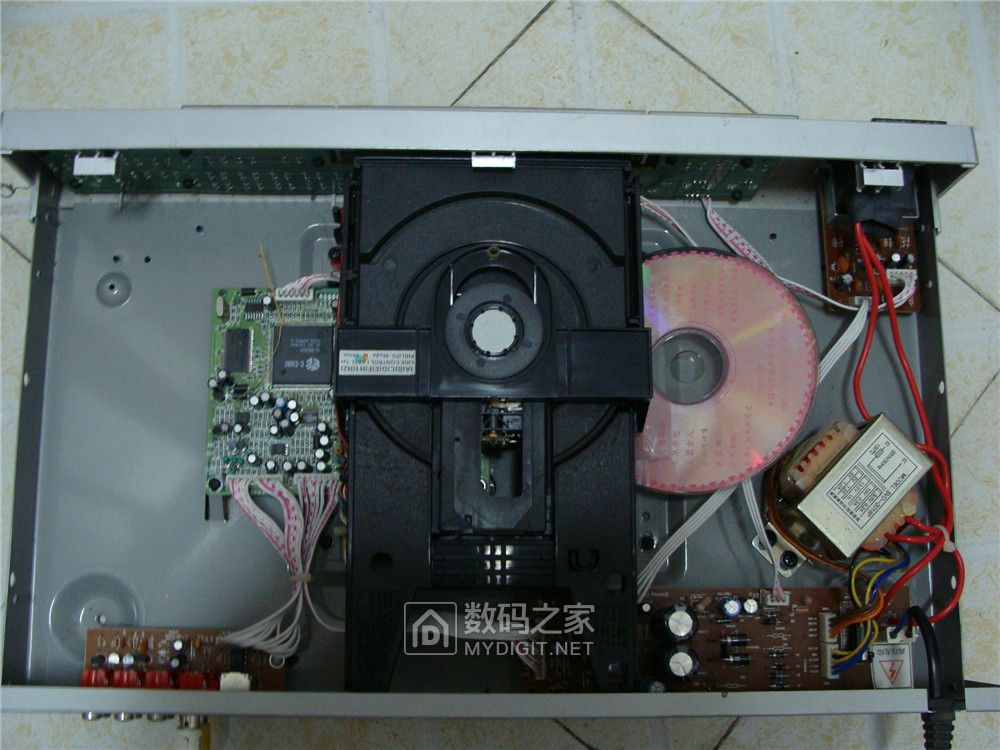

这碟机还吃过一张碟。

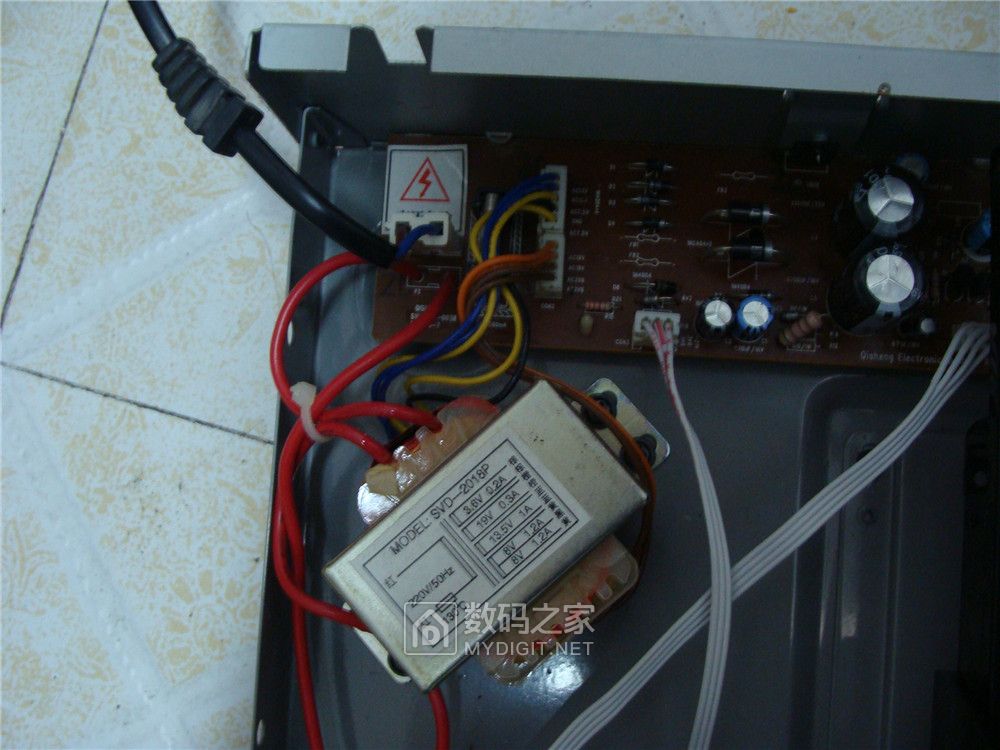

电源变压器。

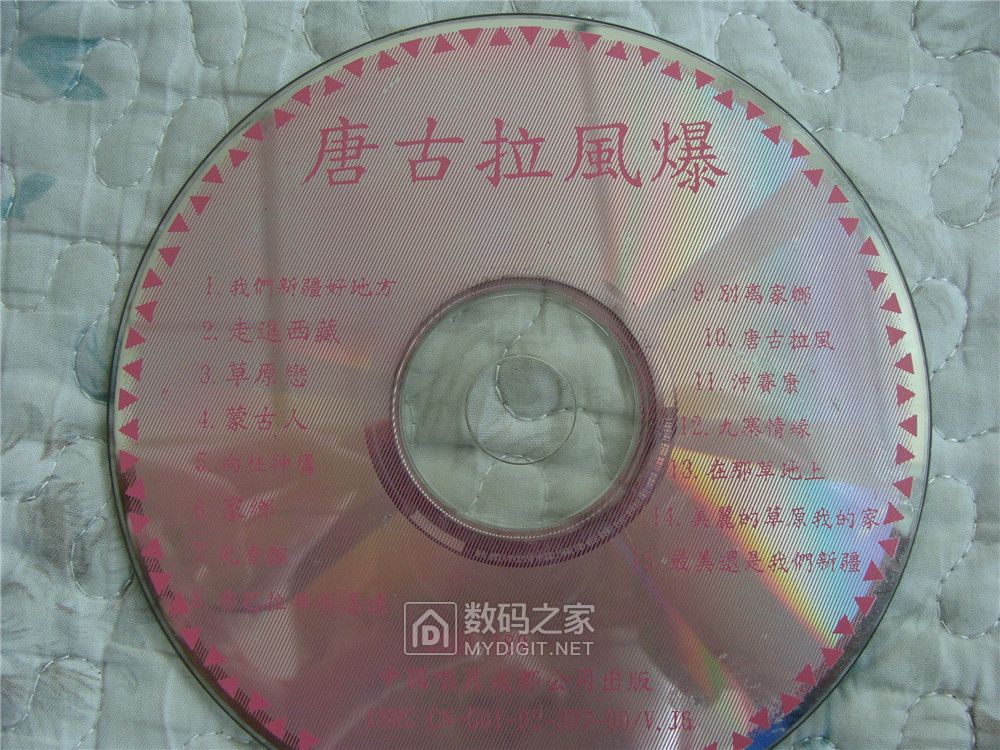

吃进去的碟子。

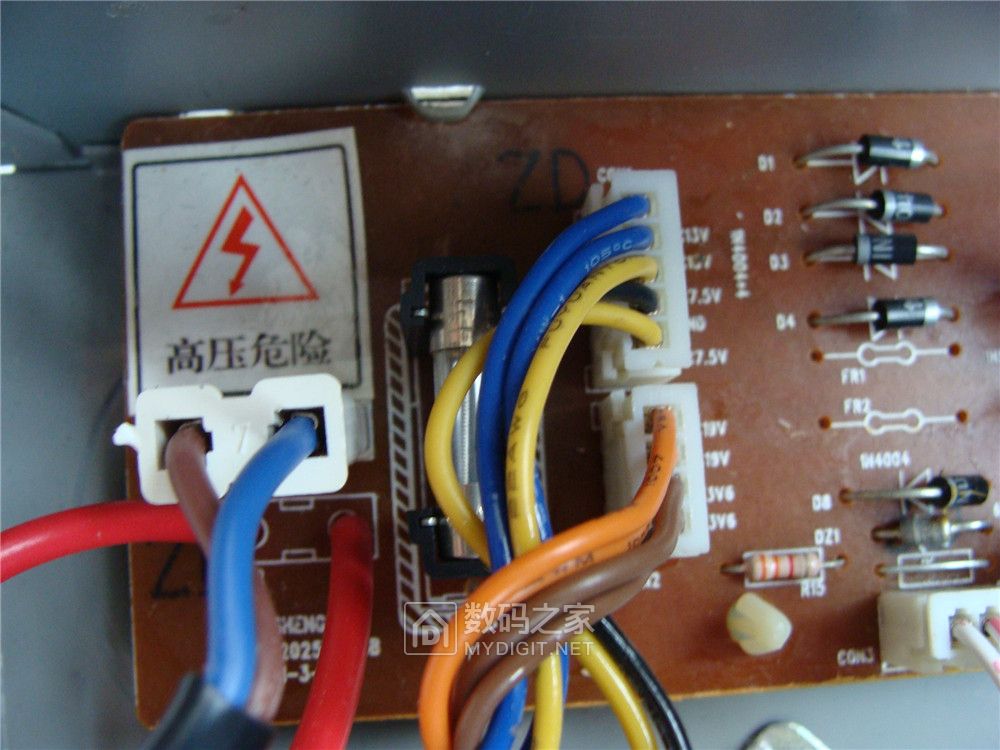

高压部分与外壳之间有6mm的电气间隙，算良心产品。

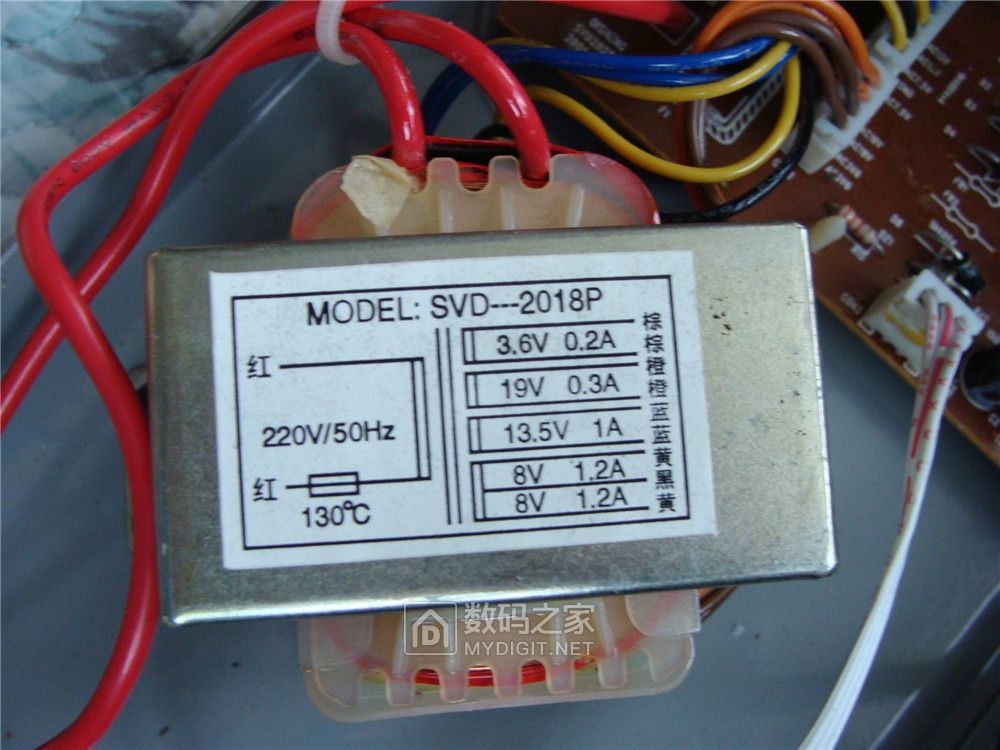

变压器有四组输出，而且自带高温保护。8V的一组输出连接全波整流电路，其余输出连接桥式整流电路。

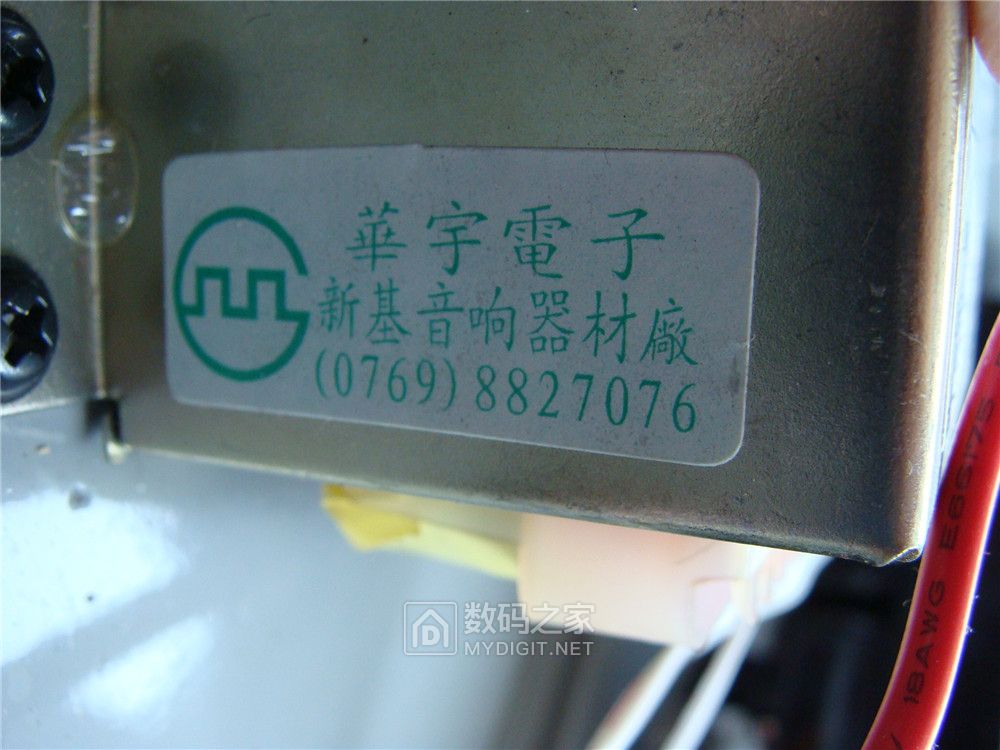

变压器有长城认证标志。在没有3C认证的年代，长城认证代表合格产品。
电源板反面。
看到高压部分，我有点强迫症，想包裹玛拉胶带绝缘，尽管这是合格产品。
说干就干，为了安全起见，还是包上绝缘吧！这碟机我还打算用十几年。

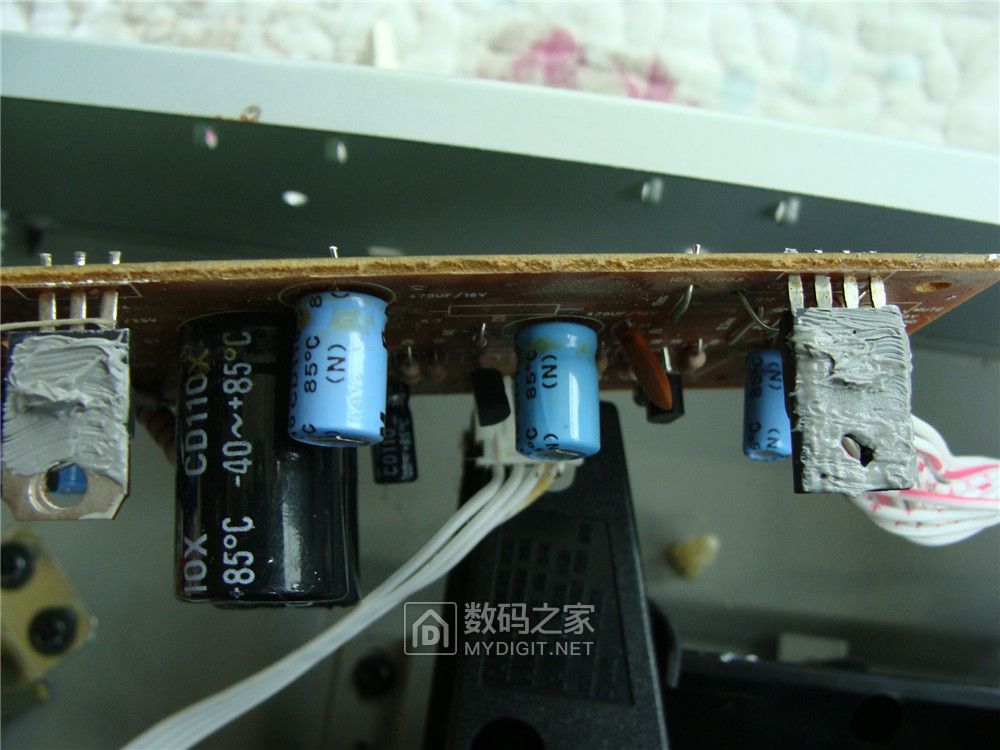

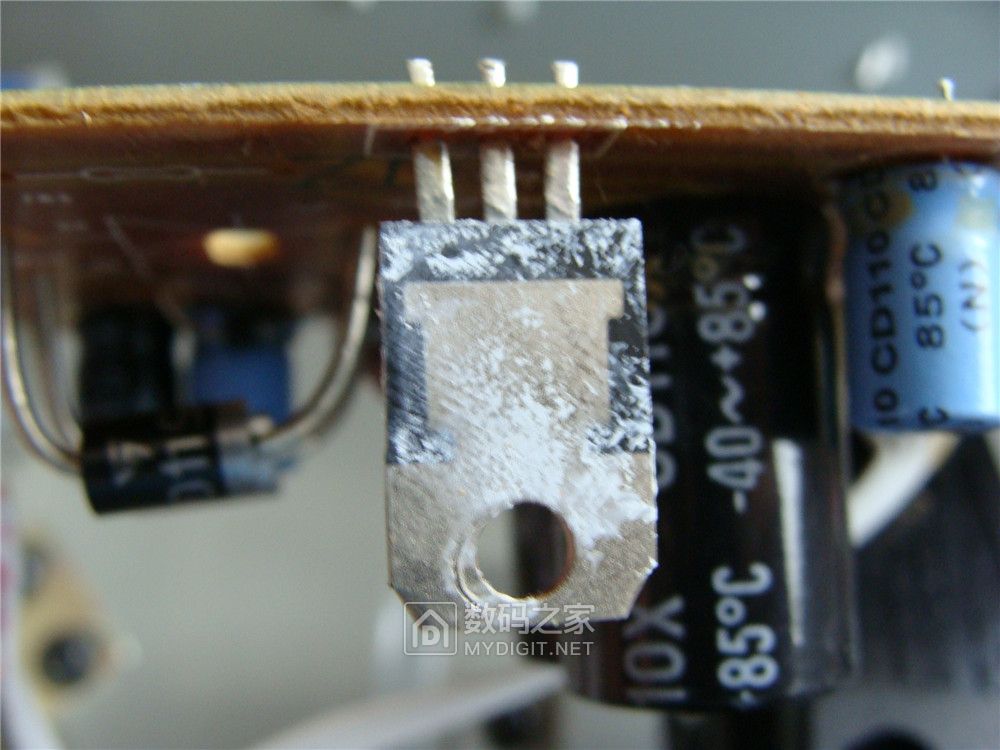

这机器用了16年，导热硅脂也干了。

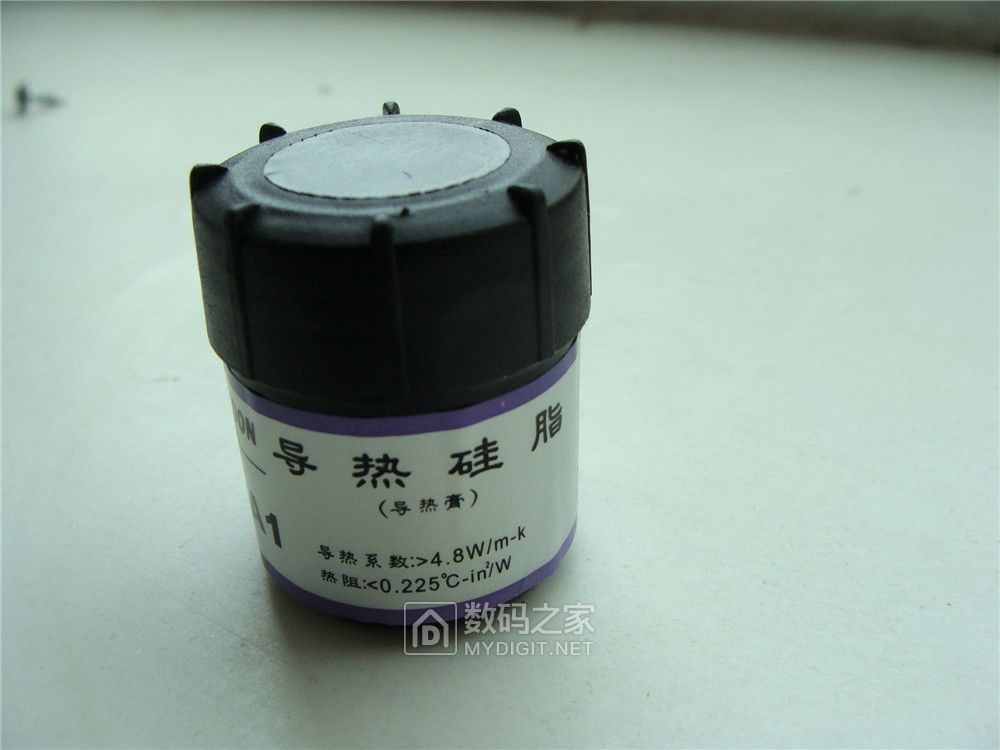

换硅脂。
擦去原来的硅脂，涂上新硅脂。
装好电源板，上好螺丝，插好线缆。

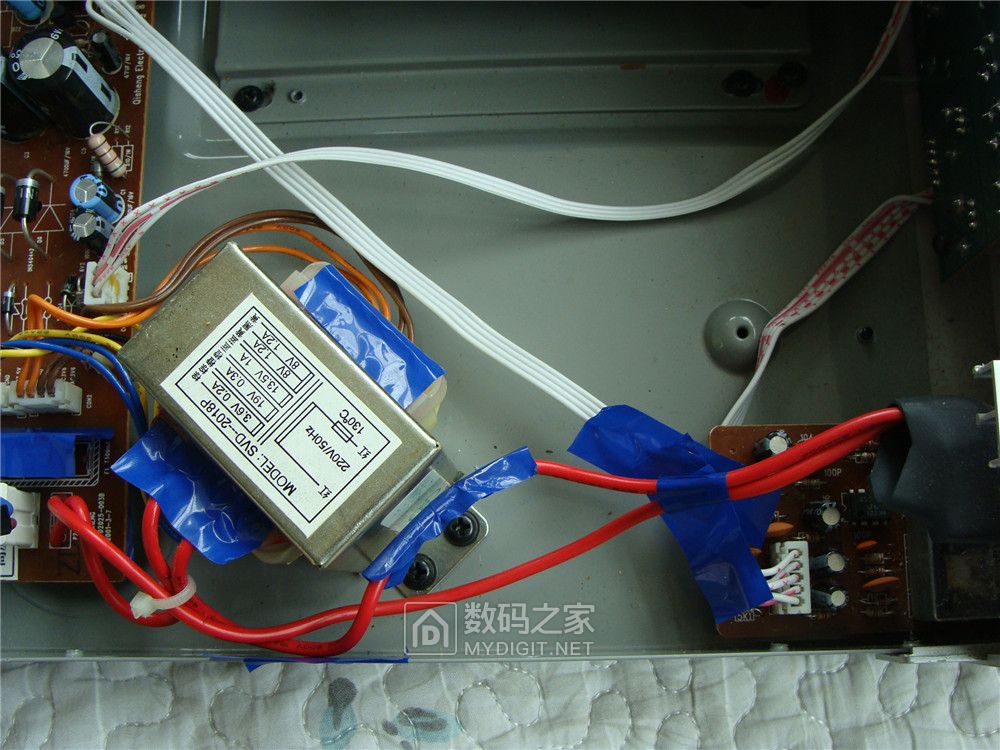

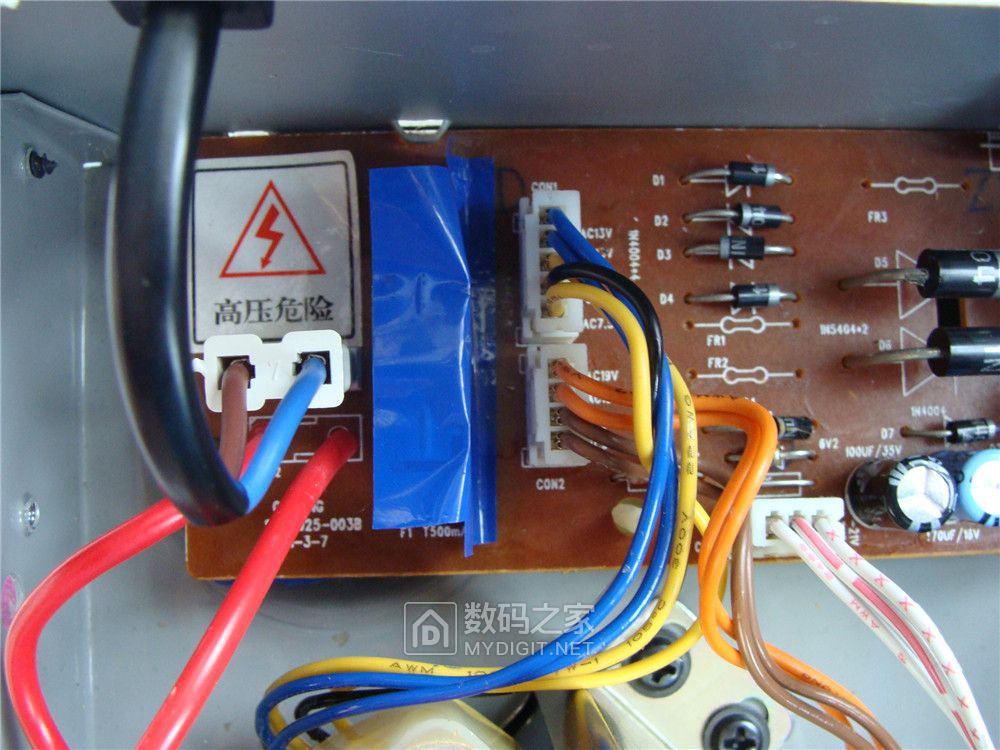

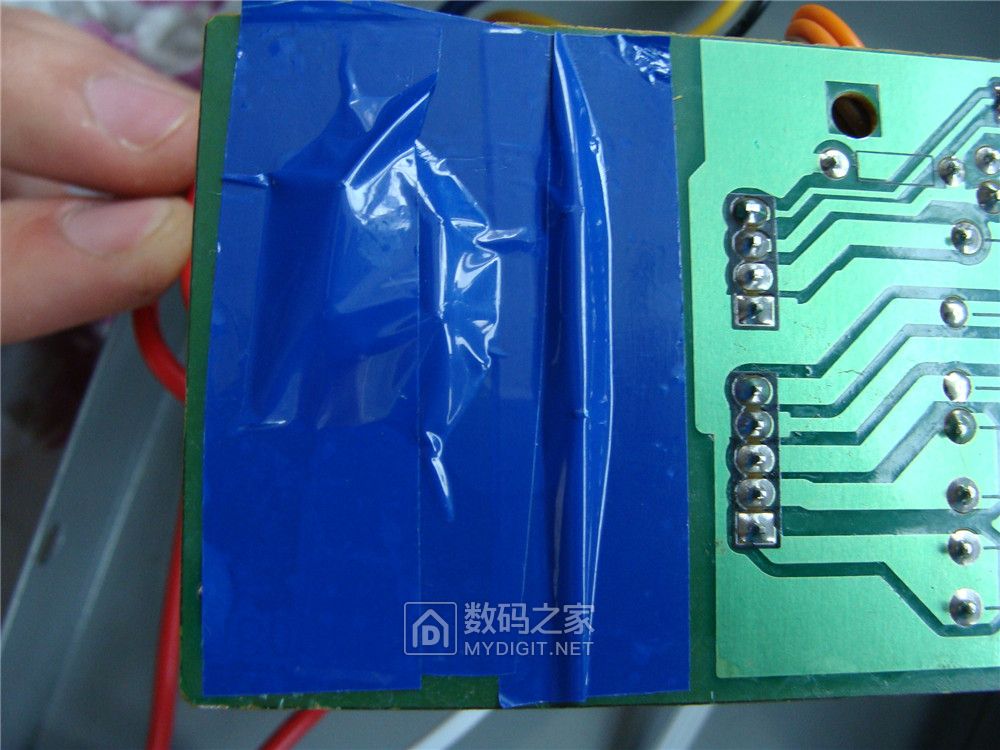

用玛拉胶带包好高压部件，并使低压线缆远离高压区。
高压电线可能碰到外壳的地方，也要包好绝缘。

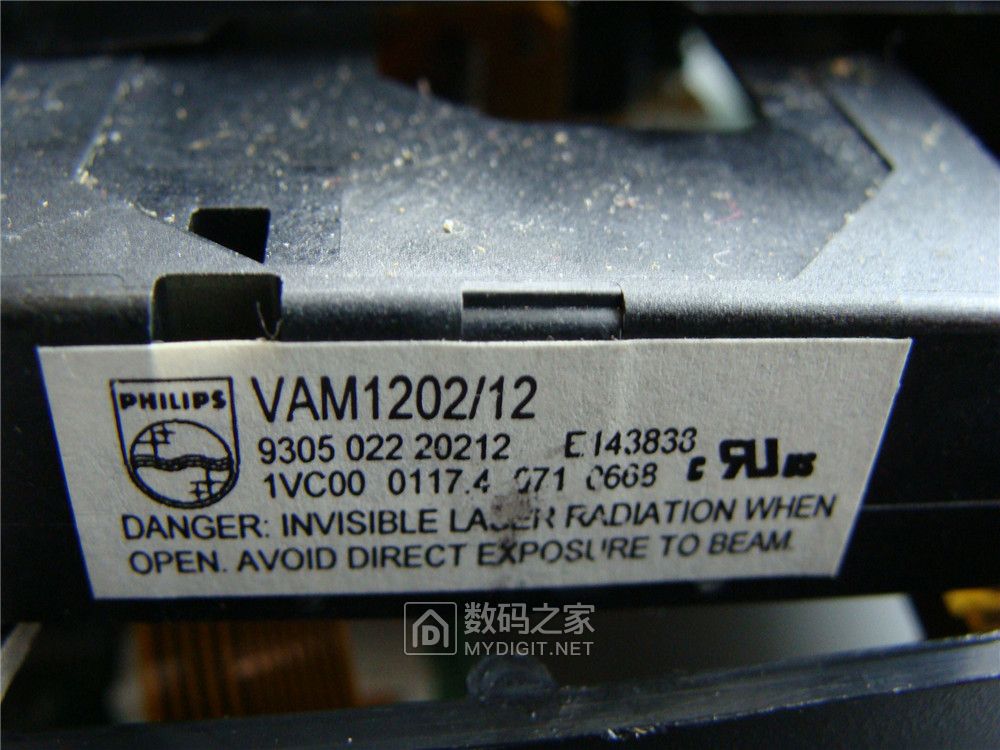

机芯是飞利浦的。

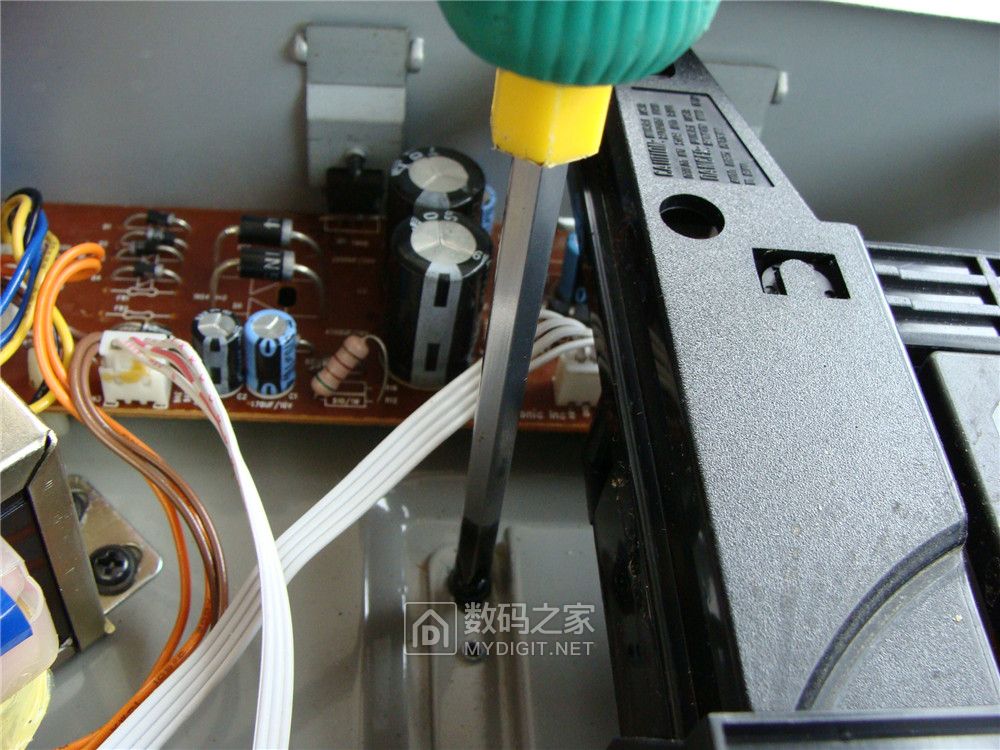

开始拆解机芯。
拆卸主板。

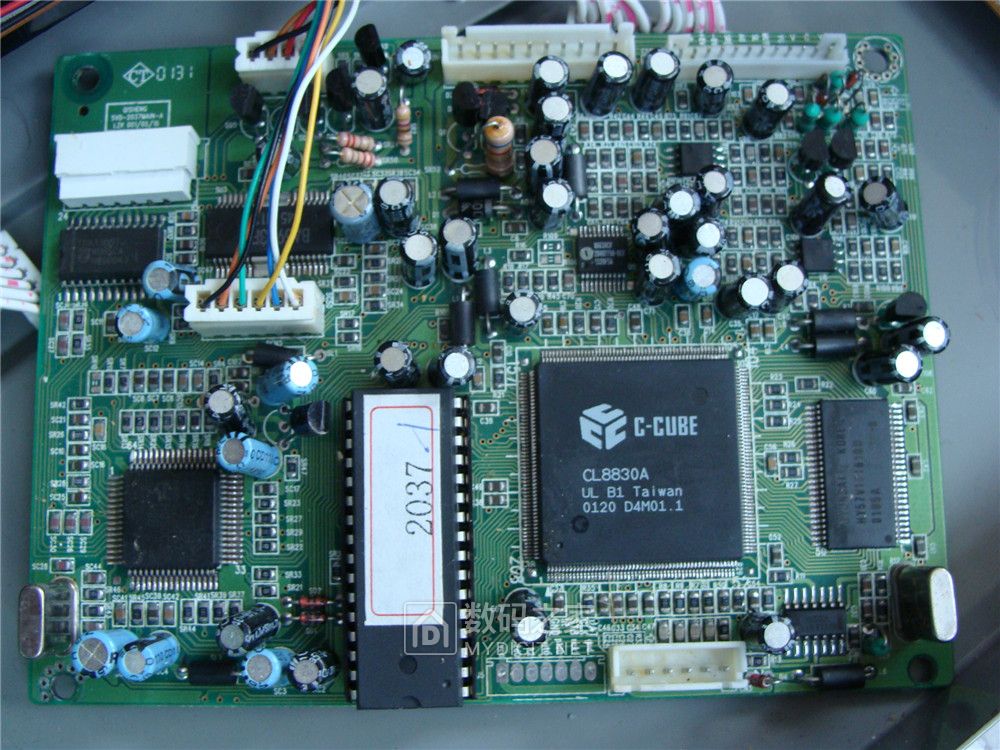

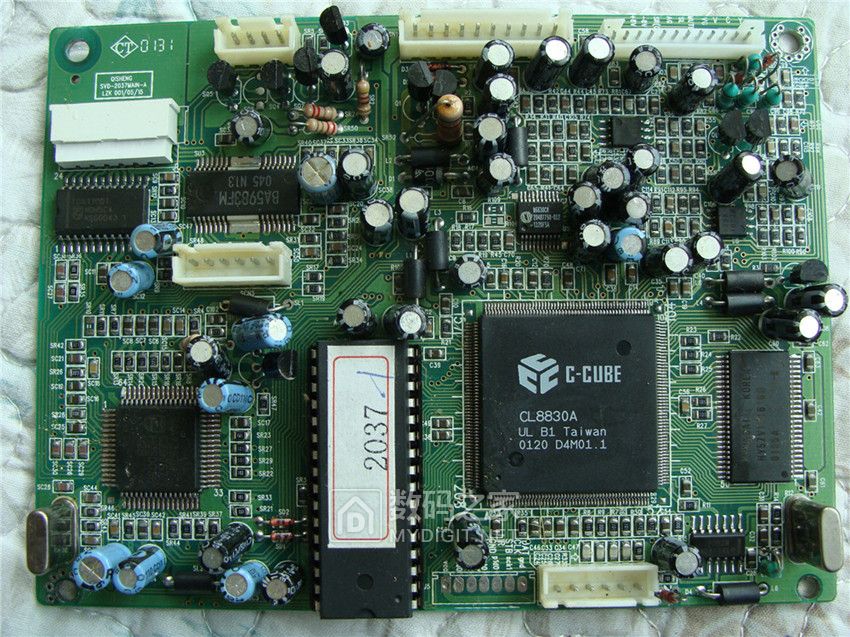

主板正面。主板做工精良。

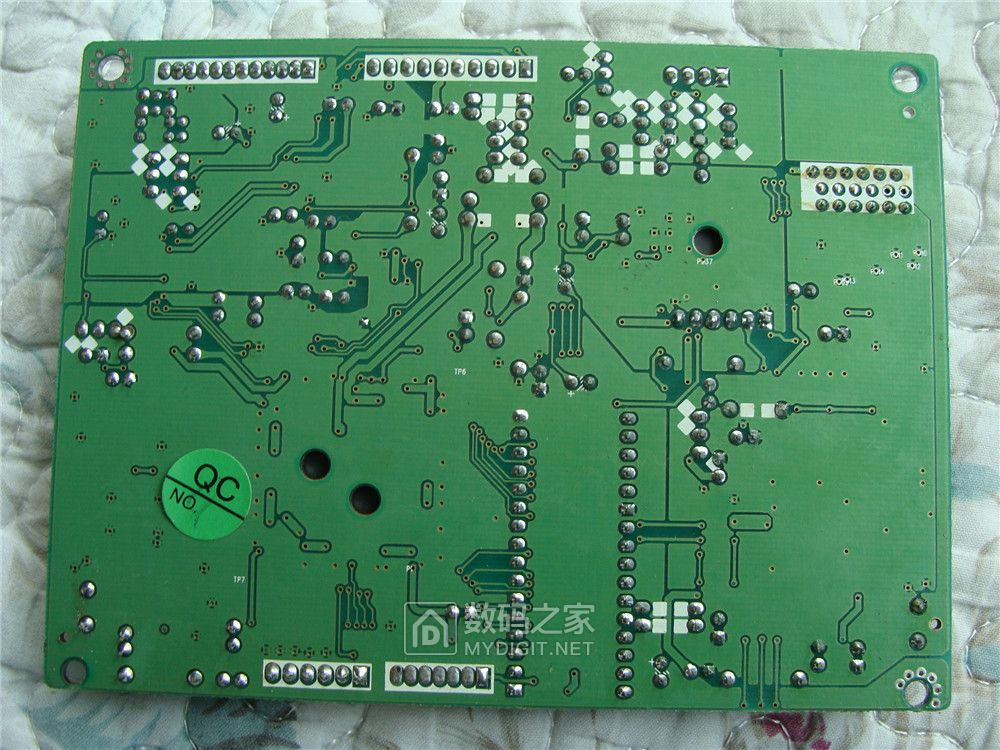

主板反面。

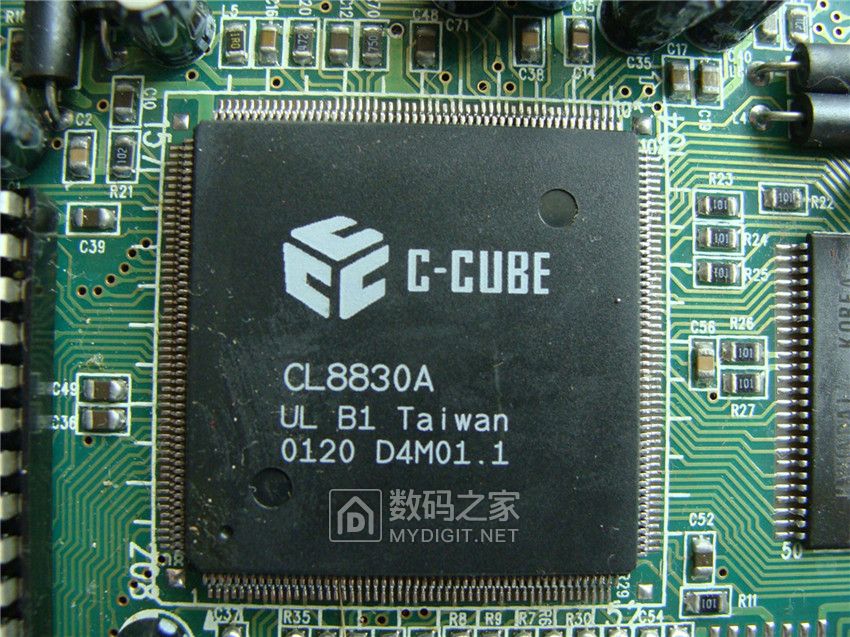

CPU，C-CUBE CL8830A

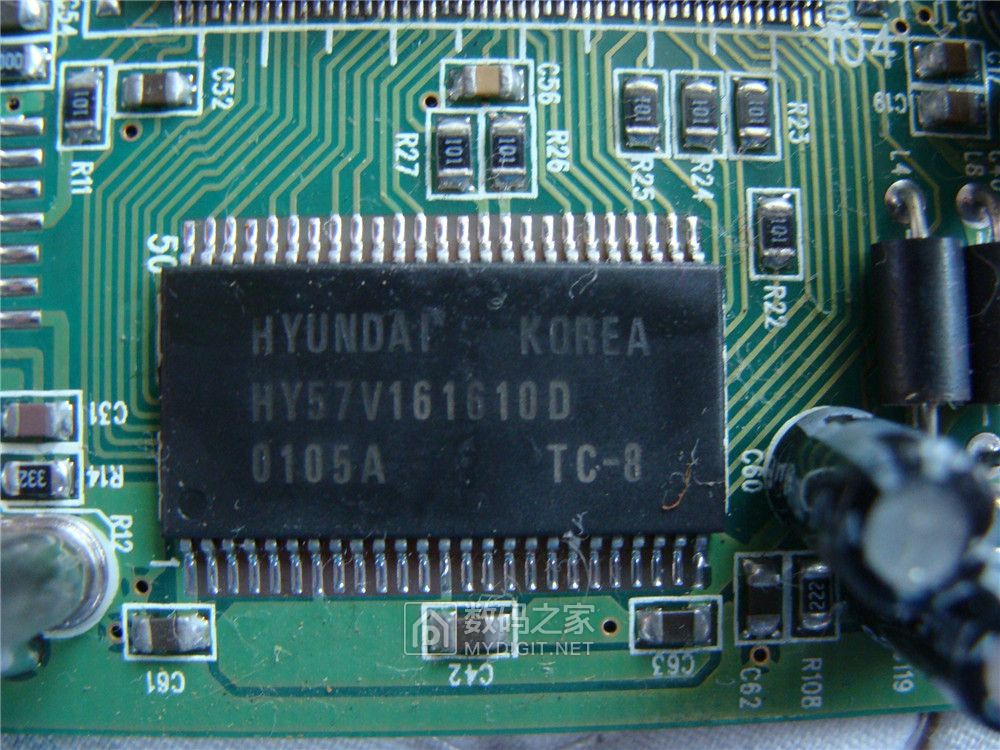

内存

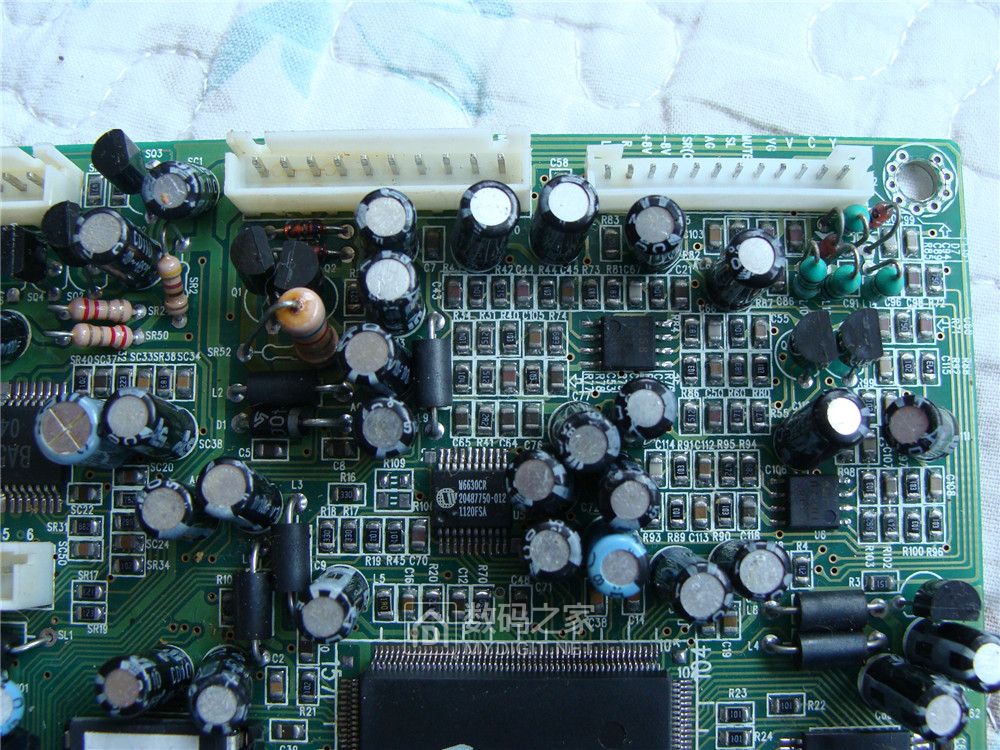

滤波电路，好多电解电容。

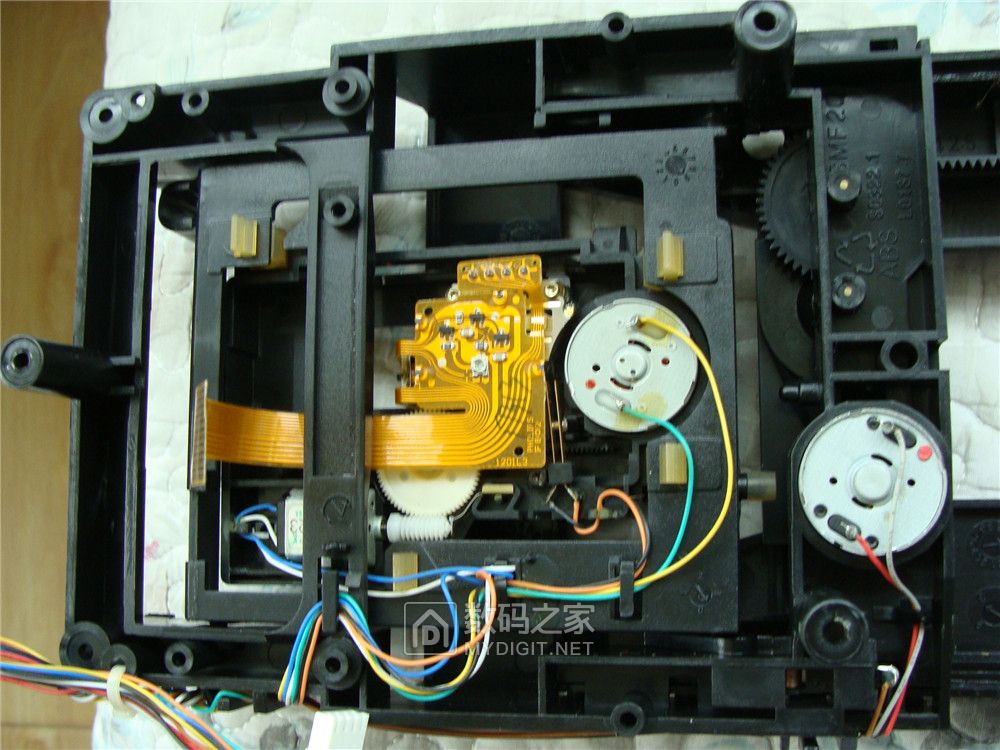

机芯部分。

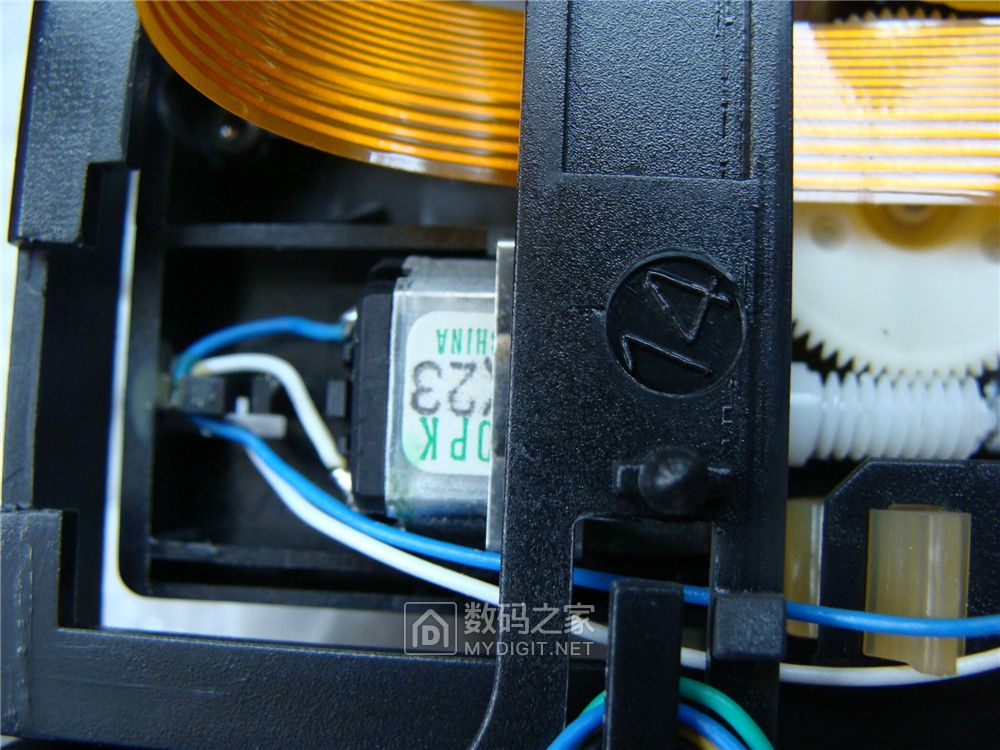

进出仓电机。

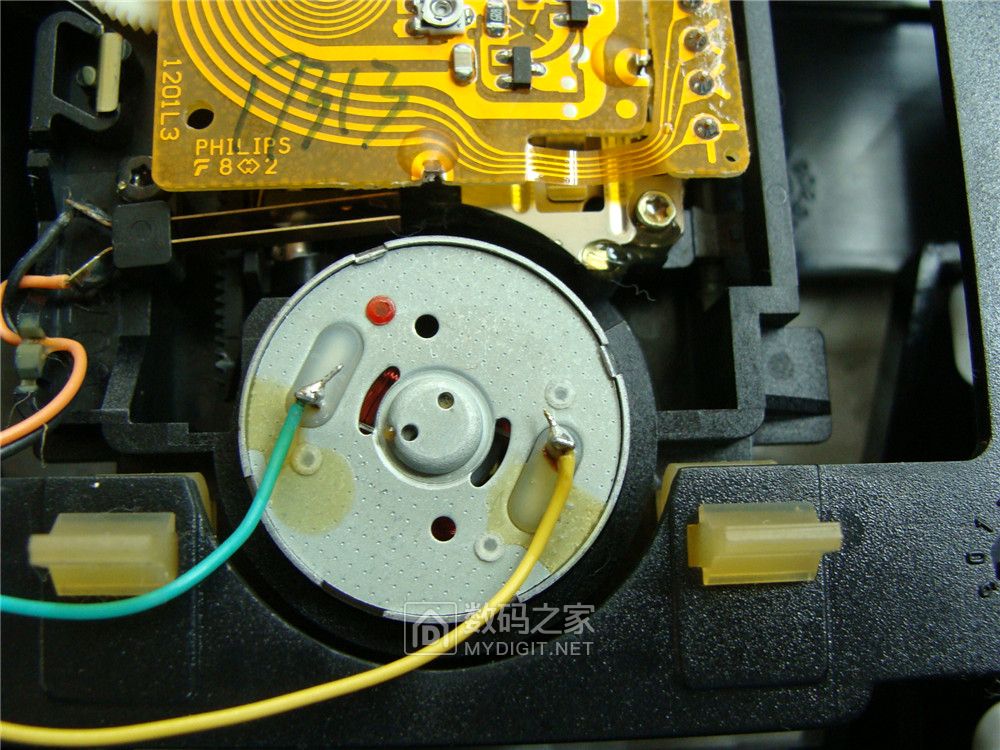

主轴电机。
寻道电机。

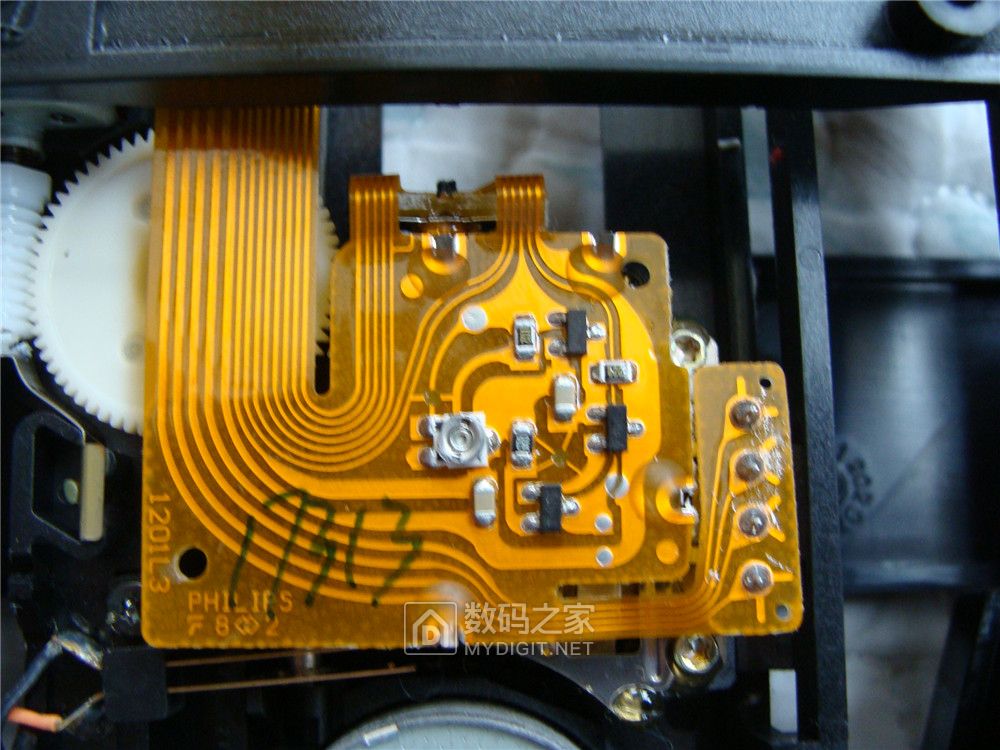

激光头排线，上面有一个激光功率调节电位器。
激光头接口处。

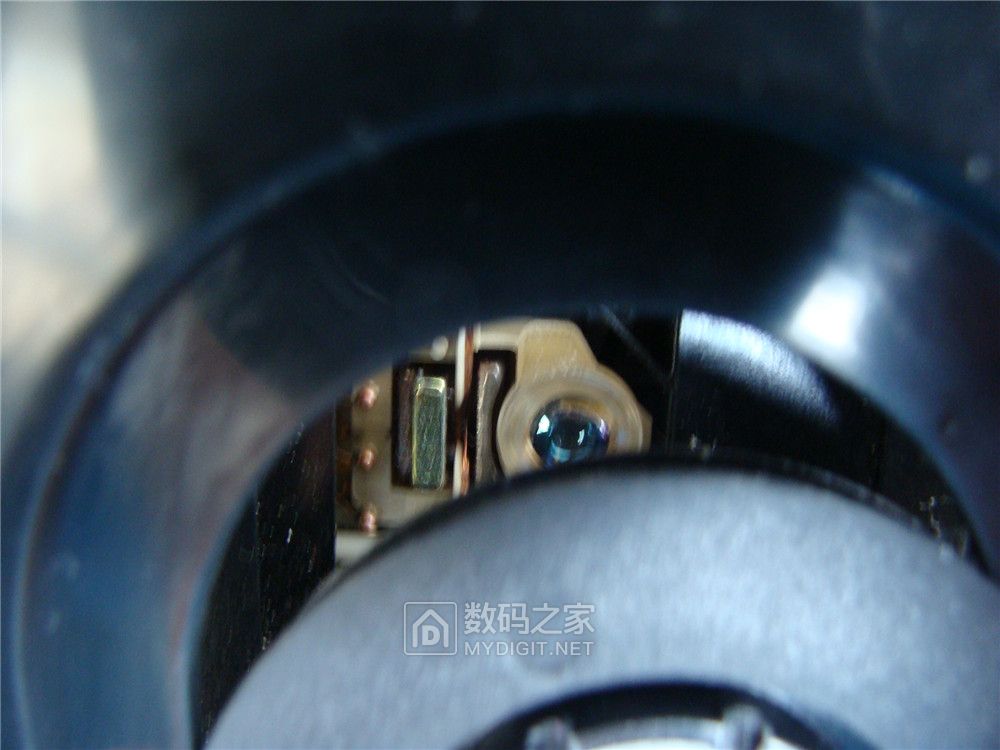

里面蓝色的小圈是激光头，只有*力暴**拆解才能完美展现，我就不拆了，碟机还要用的。

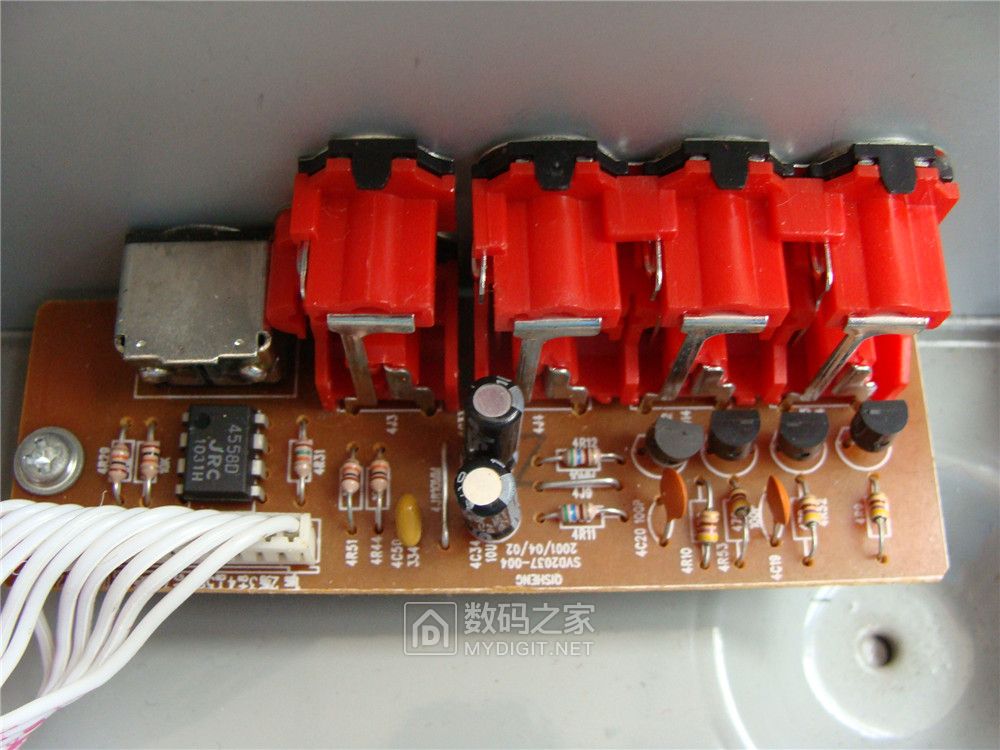

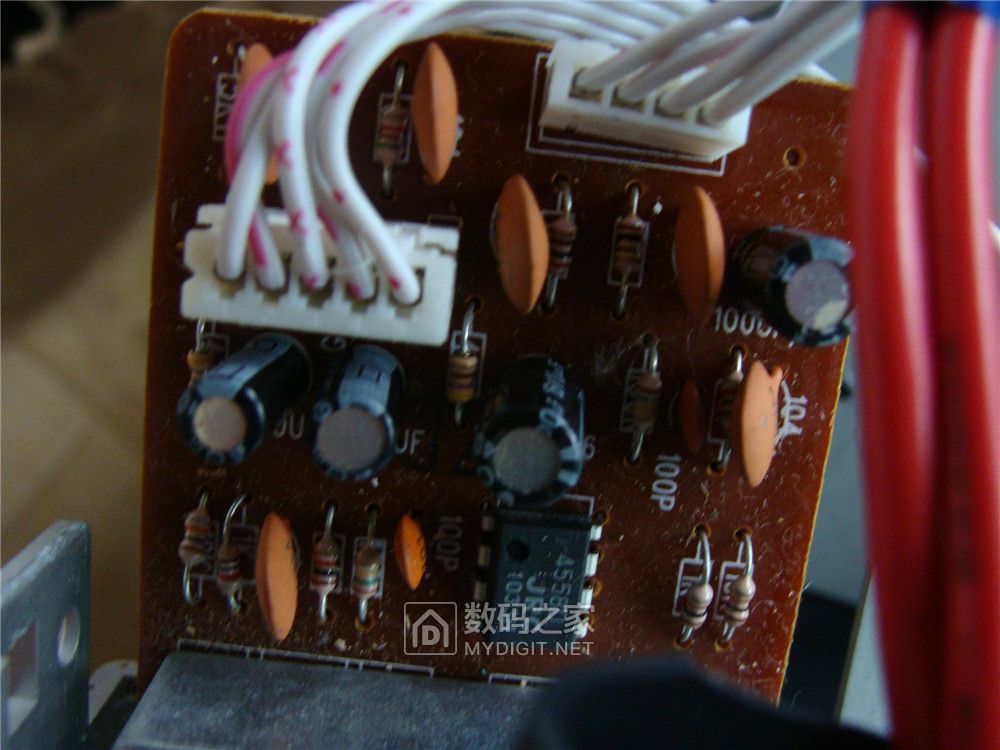

输出接口电路板。

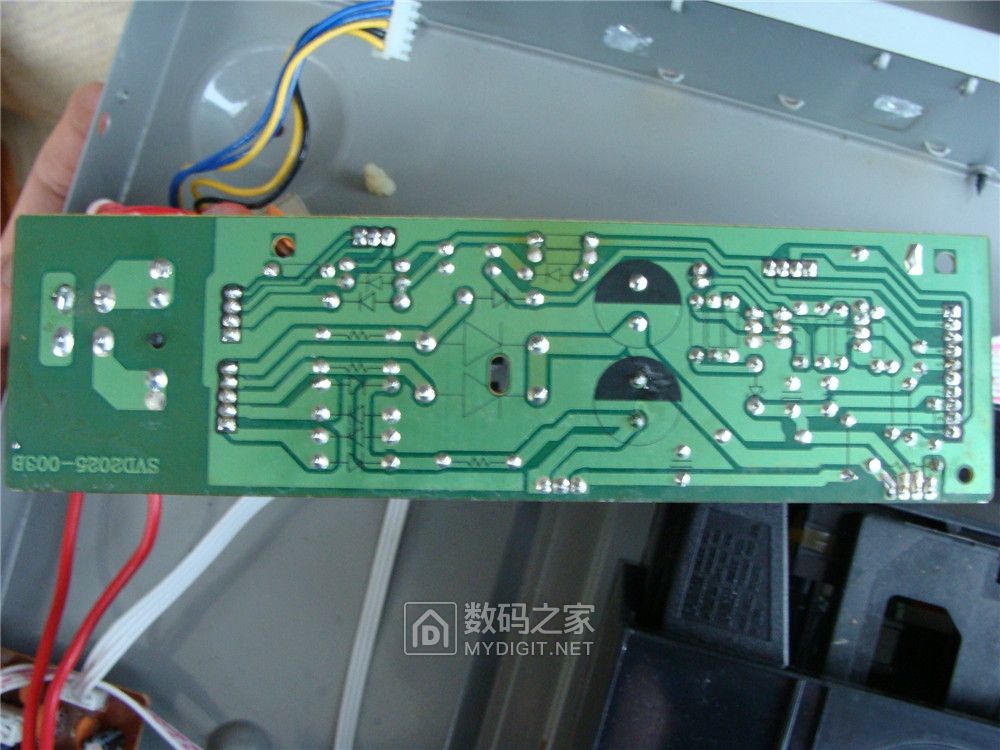

电路板反面。
麦克风接口特写。

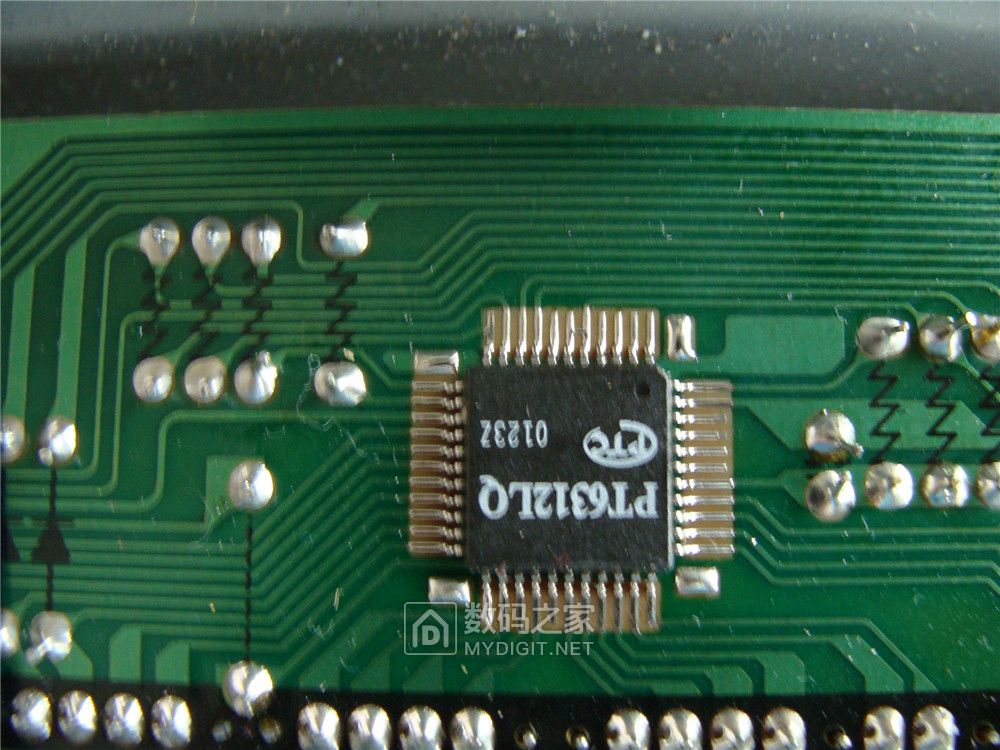

前面板控制芯片。
装好所有的部件。
装好外壳，继续服役。

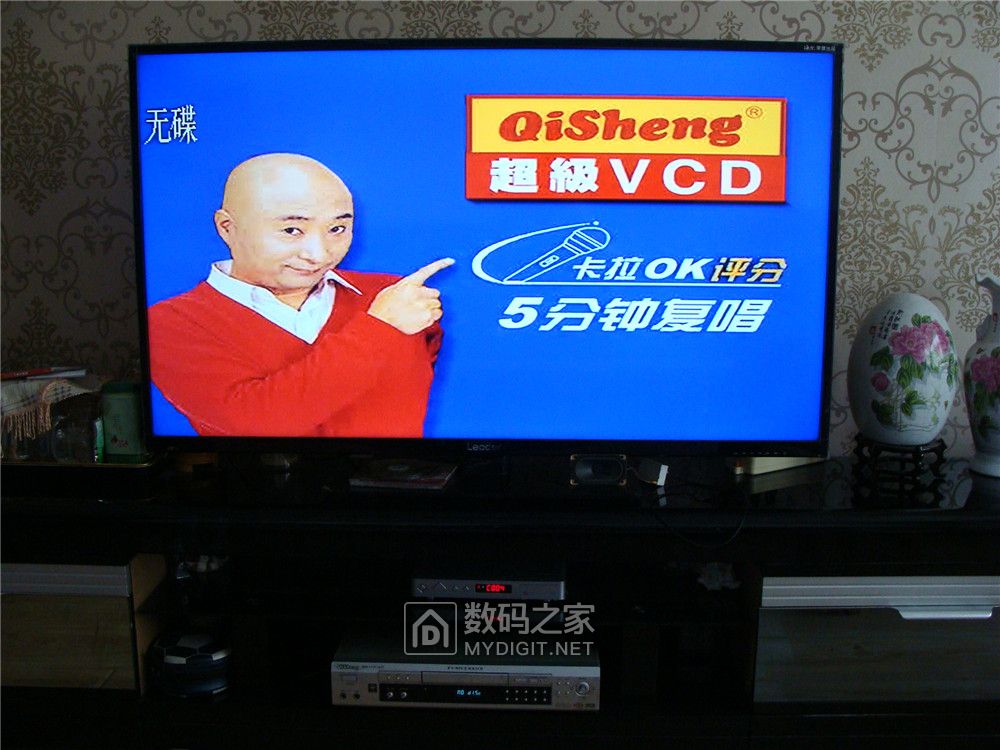

这个画面不错！

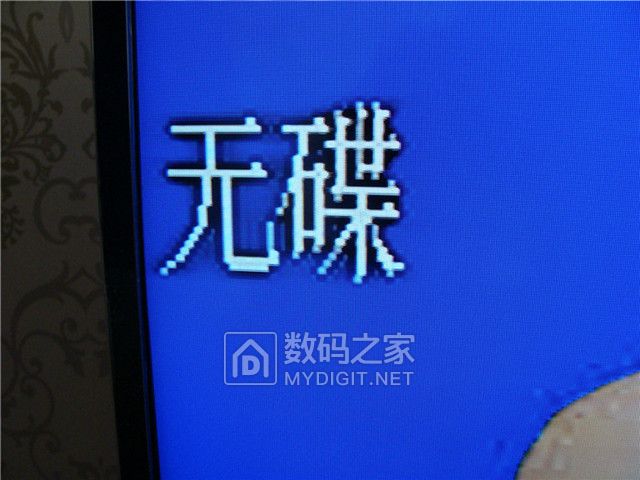

还是宋体字的，不错！

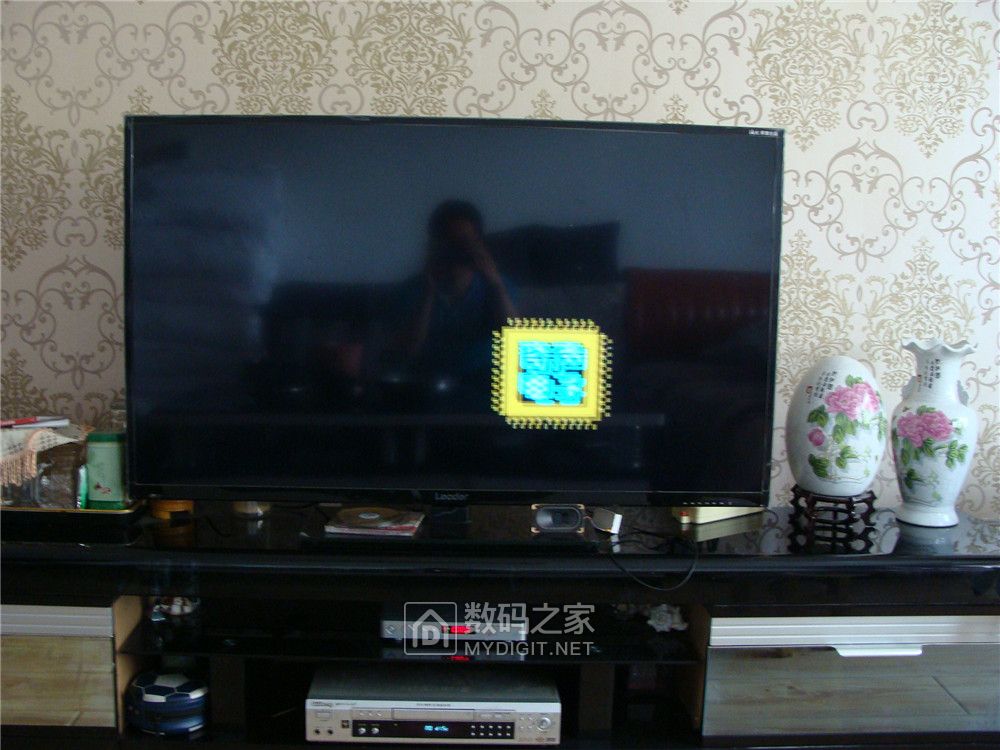

还支持待机功能。

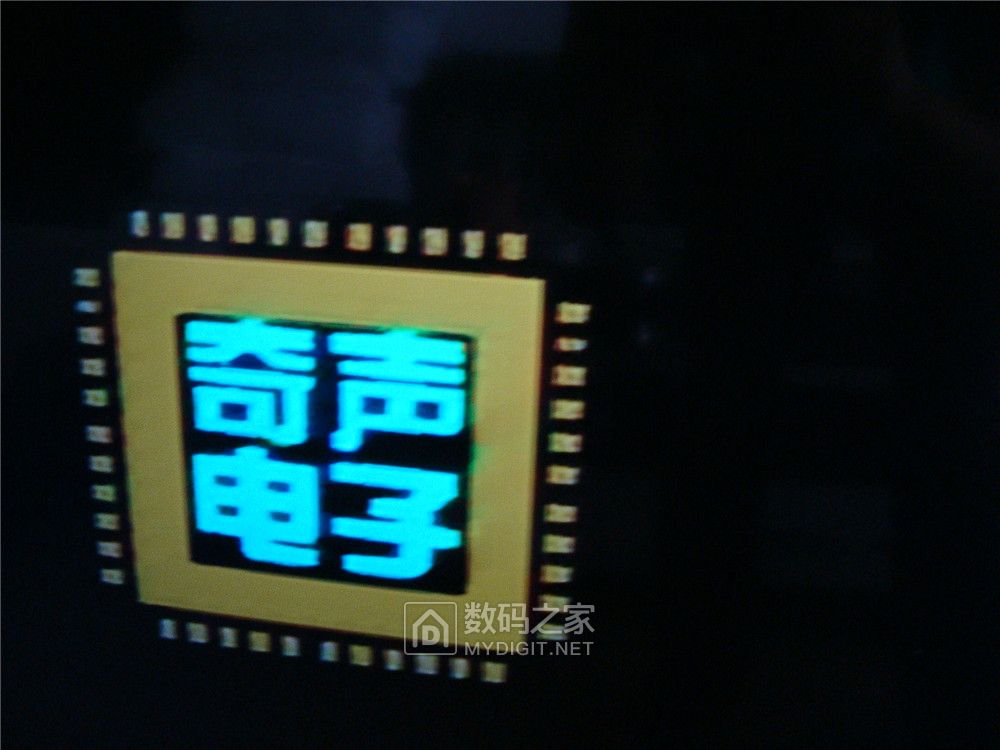

这个图案怎么样？大家看看。

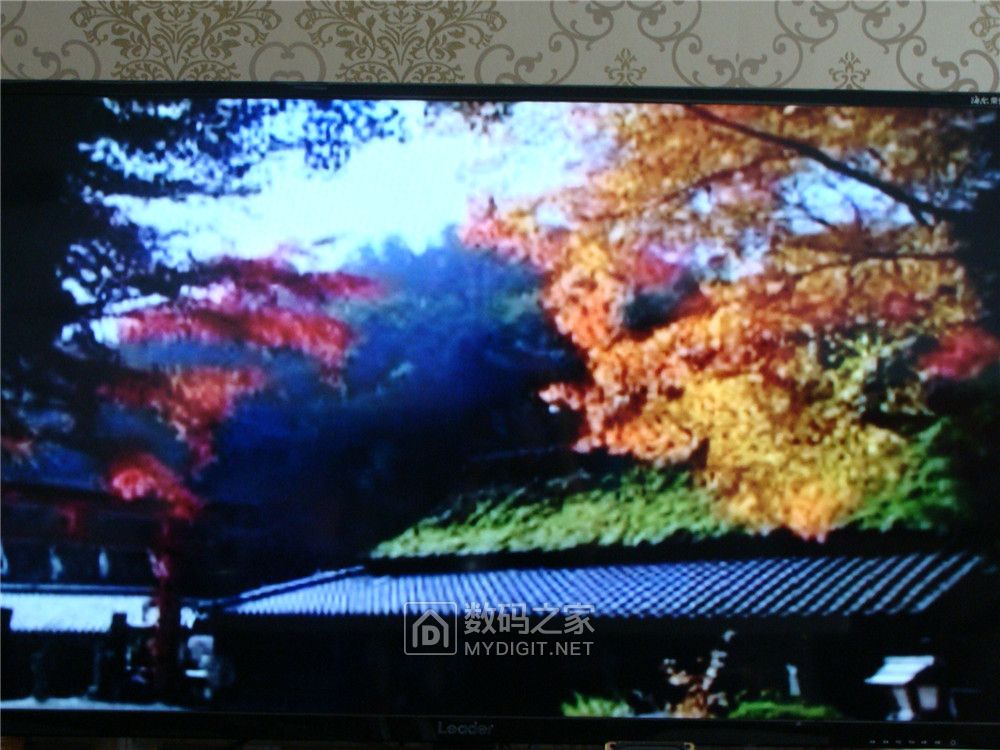

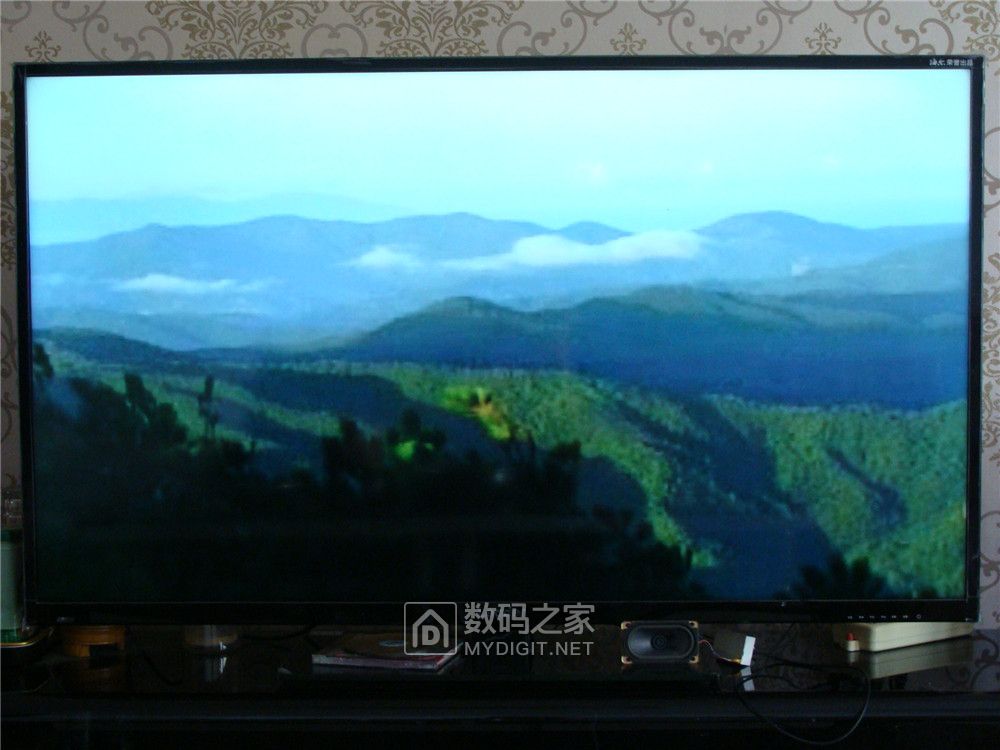

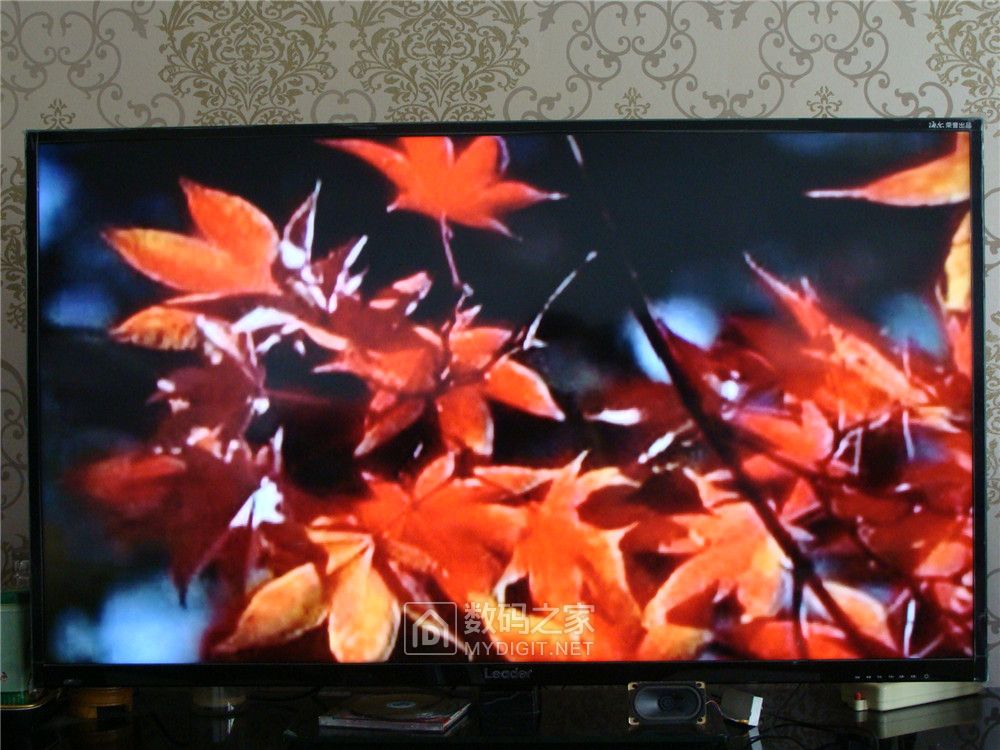

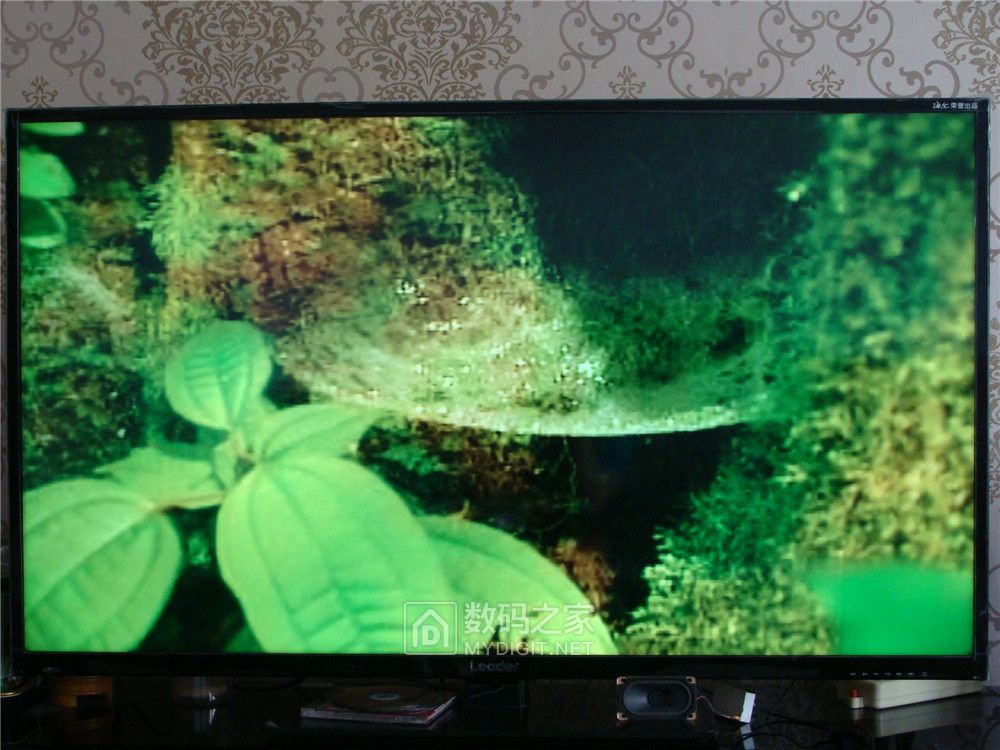

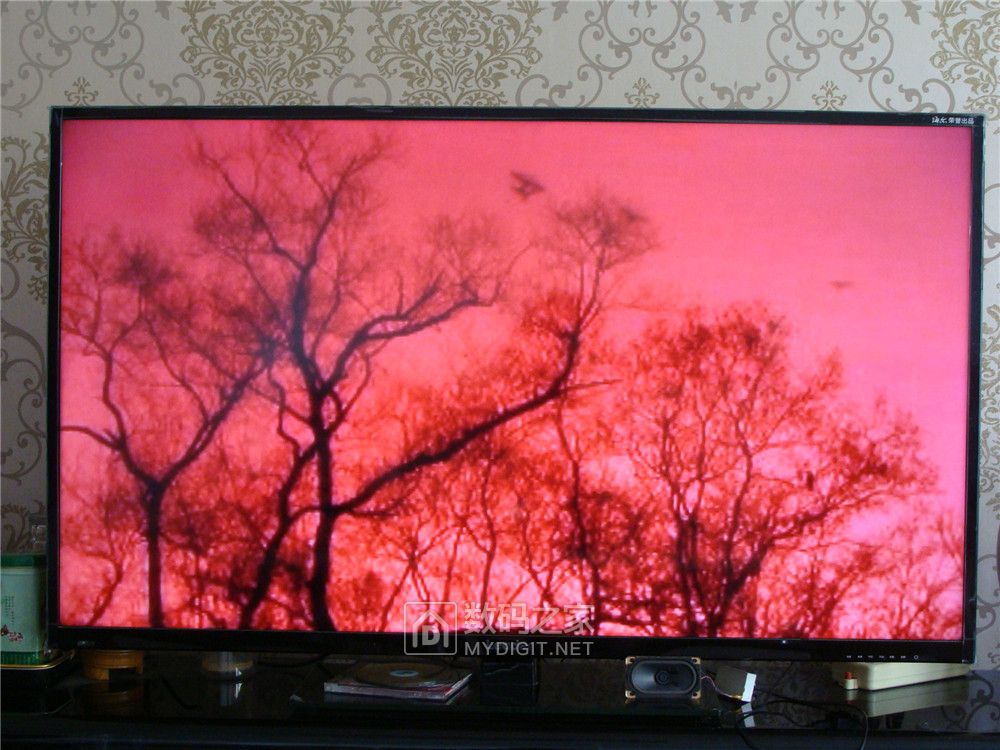

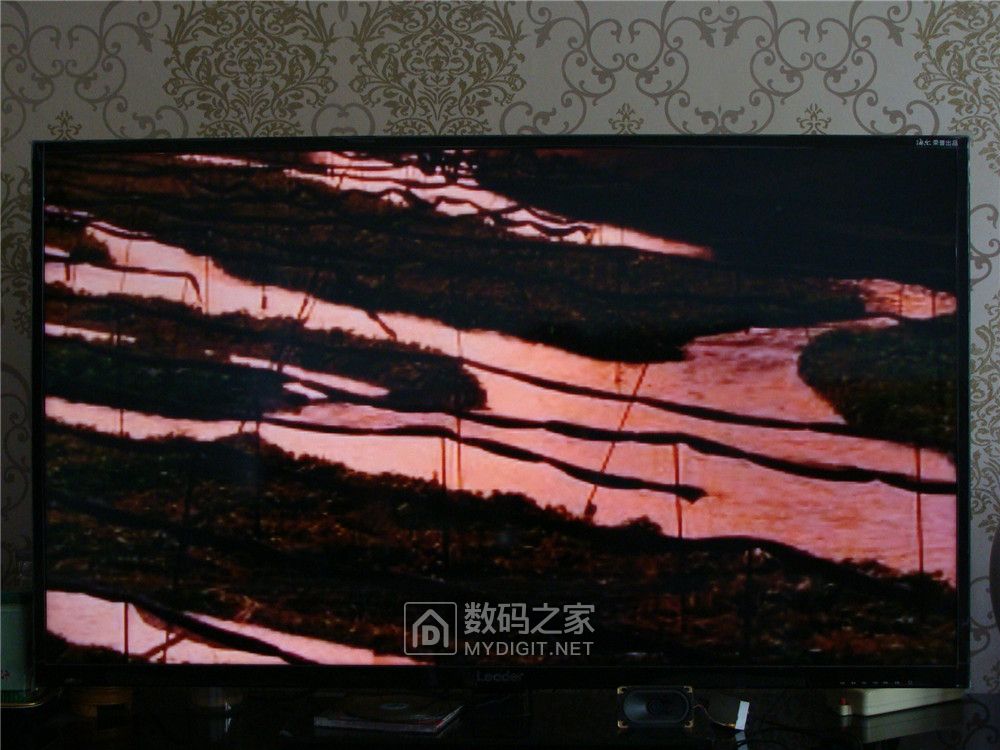

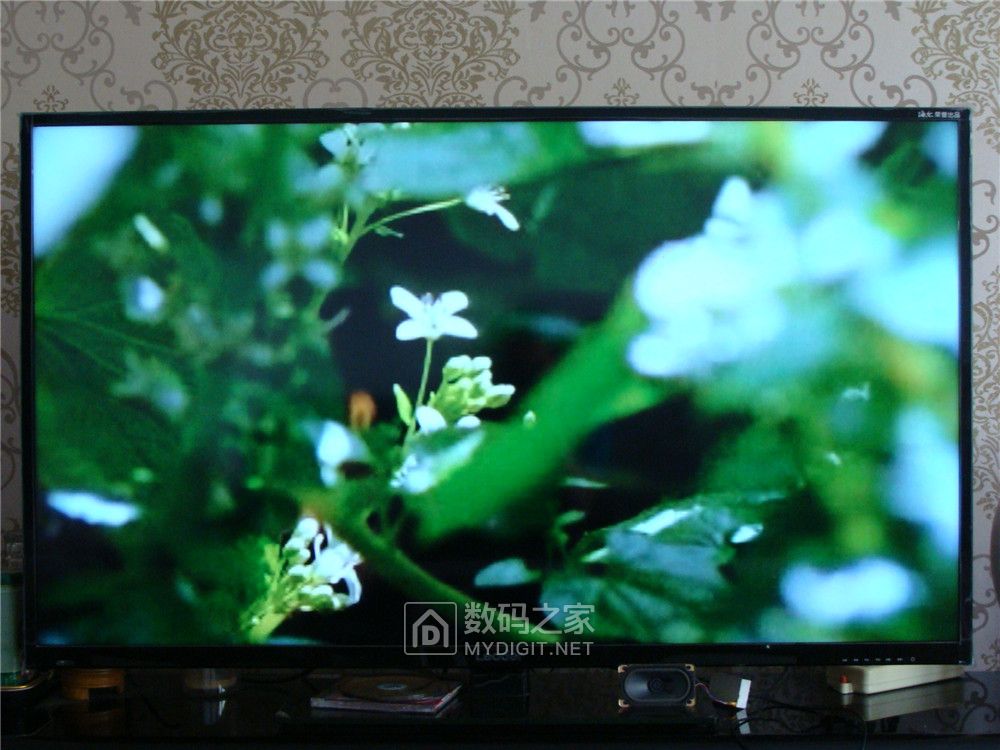

在55寸液晶电视上*放播**画质不错！唯一的缺点是分辨率有些低。大家欣赏一下：
这个碟机确实不错，比那个垃圾清华好多了！从此*制抵**山寨！
谢谢欣赏！
