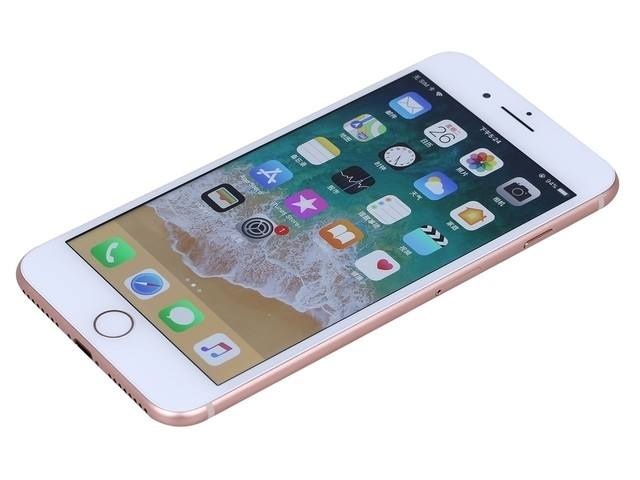

接修一台iPhone 8 plus故障机，客户描述说，手机使用中出现了不开机。

【故障分析】：

手机是使用中出现的不开机，首先排除是不是手机死机了，还是手机没电引起的，都不是的情况下，拆机接可调电源看一下开机电流判断。

【维修过程】：

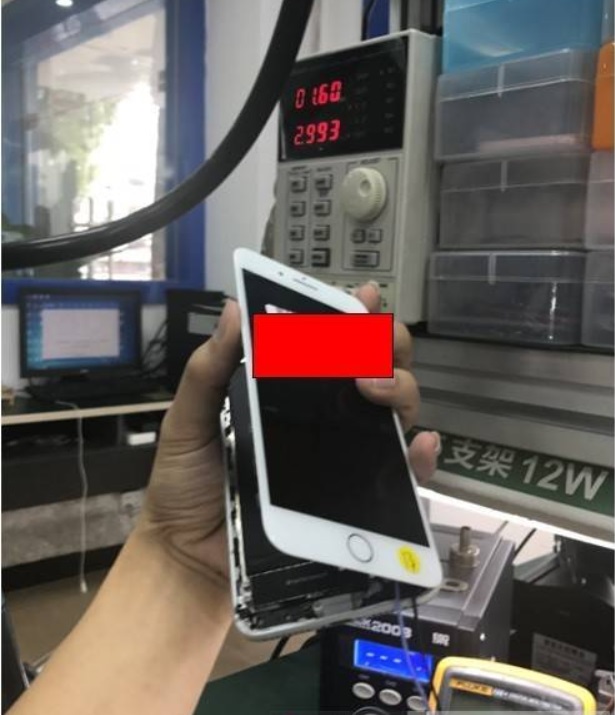

接充电器按开机键没反应，也没有充电电流，拆机，接可调电源，发现接电大短路。

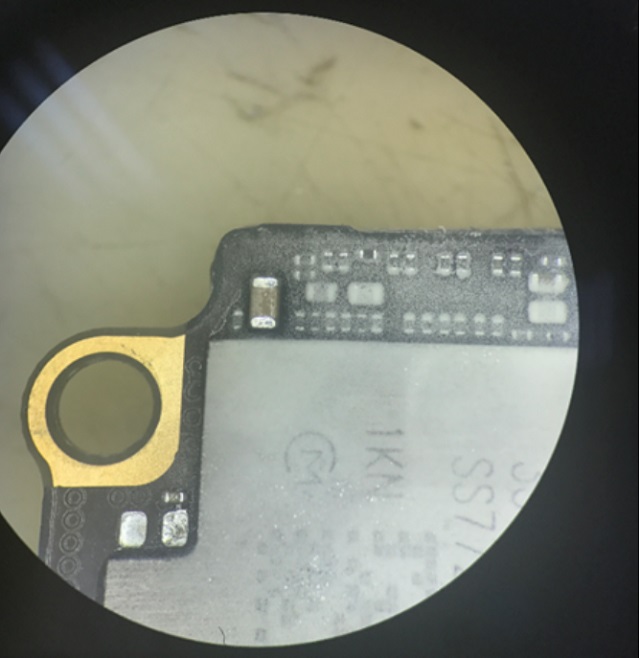

拆开机子，拿下主板，主板主供电的位置熏松香，接电看是哪里短路引起的，检查中发现，是WIFI芯片旁边的一个滤波电容 C7608_W短路引起的。

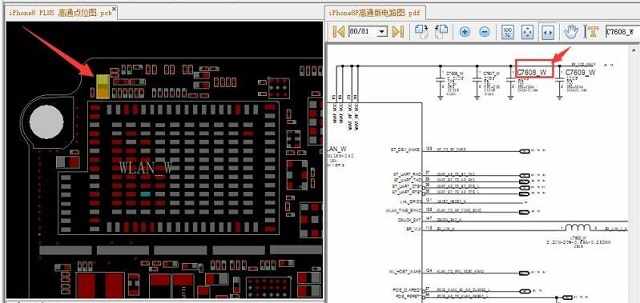

打开鑫智造查询图纸（私信回复【鑫智造】即可使用），

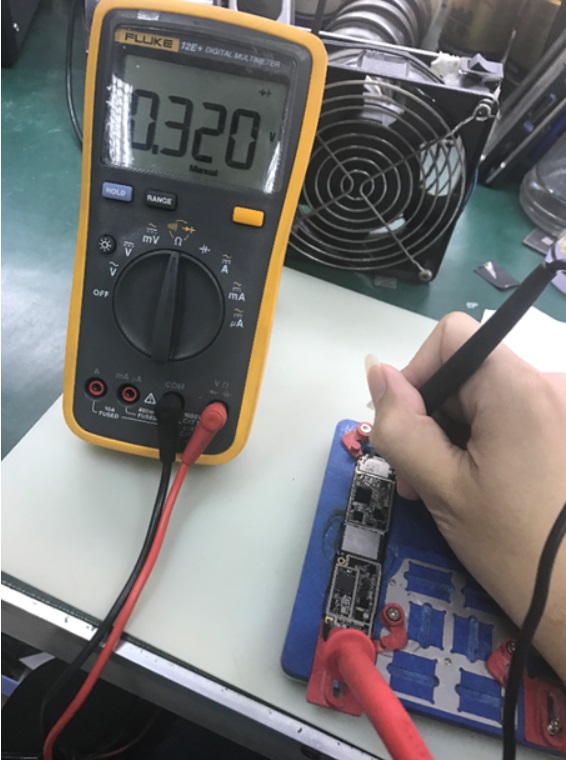

直接镊子挑掉，测量此对地阻值恢复正常。

【维修结果】：

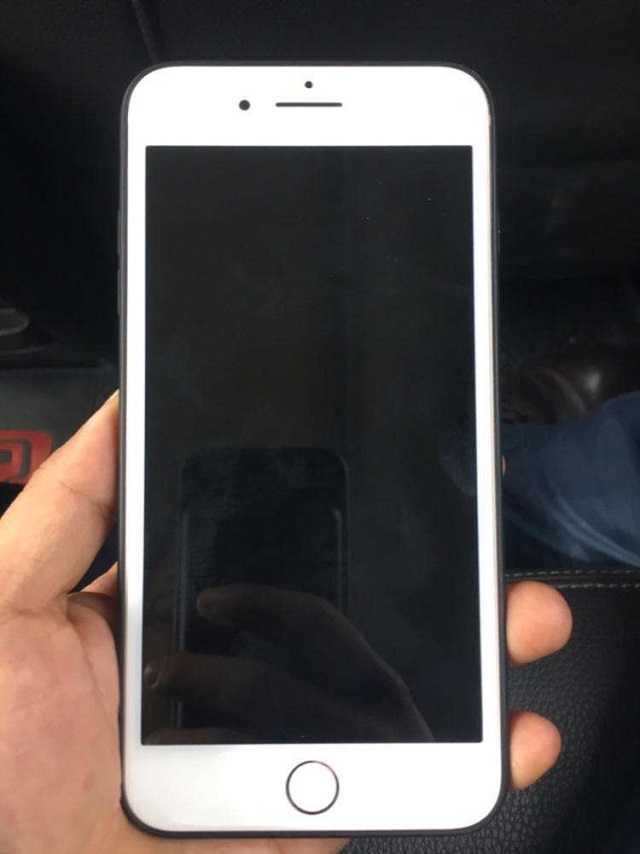

装机测试，开机正常，功能正常，维修至此结束，引起故障的是主供电上的滤波电容短路导致的不开机。
