旋转编码器的工作原理及接线 (旋转编码器怎么接线图解)

旋转编码器是一种光电式旋转丈量设备,它将被测的角位移直接改换成数字信号(高速脉冲信号)。因而可将旋转编码器的输出脉冲信号直接输入给plc,运用PLC的高速计数器对其脉冲信号进行计数,欧姆龙触摸屏,已取得丈量成果。

1

分歧样类型的旋转编码器,其输出脉冲的相数也纷歧样,有的旋转编码器输出A、B、Z三相脉冲,有的只需A、B相两相,最简略的只需A相。

旋转编码器的工作原理及接线,旋转编码器与plc接线

旋转编码器与PLC的连接

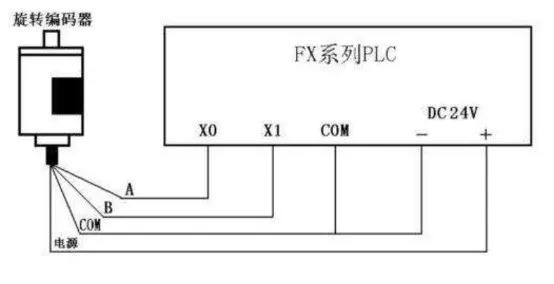

如图所示是输出两相脉冲的旋转编码器与FX2N系列PLC的衔接示意图。编码器有4条引线,其间2条是脉冲输出线,1条是COM端线,1条是电源线。

编码器的电源可以外接电源,也可直接运用PLC的DC24V电源。电源“-”端要与编码器的COM端衔接,“+ ”与编码器的电源端衔接。

编码器的COM端与PLC输入COM端衔接,A、B两相脉冲输出线直接与PLC的输入端衔接,衔接时要留意PLC输入的呼应时刻。

有的旋转编码器还有一条屏蔽线,运用时要将屏蔽线接地。

旋转编码器的工作原理及接线,旋转编码器与plc接线

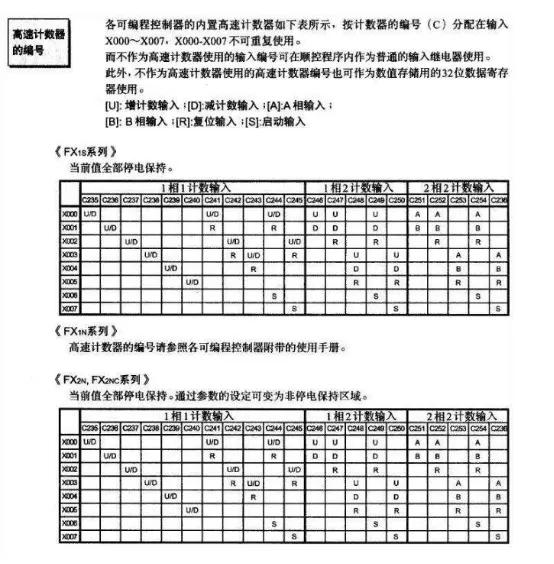

【表的阅读法】

输入X000,C235单相单输入计数,不具有中断复位与中断启动输入功能。如果使用C235,则不可使用以下编号:

C241,C244,C246,C247,C249,C251,C252,C254和M8170「脉冲捕捉」

2

  • 旋转编码器的接线方法

旋转编码器以转动时输出脉冲,通过计数设备来知道其位置(plc)我们通常用的是增量型编码器,可将增量型编码器的输出脉冲信号直接输入给PLC,利用PLC的高速计数器对其脉冲信号进行计数,以获得测量结果。

由于旋转编码器输出脉冲的相数不同,有的旋转编码器输出A、B、Z三相脉冲,有的只有A、B相两相,最简单的只有A相。最多有A,A+,A-,B,B+,B-,Z,Z+,Z-三组三相脉冲。

常用的旋转编码器有5条引线,其中3条是脉冲输出线,1条是COM端线,1条是电源线(OC门输出型)。电源可以是外接电源,也可直接使用PLC的电源。

旋转编码器的工作原理及接线,旋转编码器与plc接线

电源“-”端要与编码器的COM端连接,“+ ”与编码器的电源端连接。编码器的COM端与plc输入COM端连接,A、B、Z两相脉冲输出线直接与PLC的输入端连接,A、B为相差90度的脉冲。

旋转编码器还有一条屏蔽线,使用时要将屏蔽线接地,提高抗干扰性。

3

  • 旋转编码器每根线的作用及如何接线的方法

这要看编码器型号,是并口的还是串口的,不同线色代表不同信号,一般黑色是地,白色是电源,其他就是信号线了。

一般情况下,有五根线

一根接电源正,电源一般有(5~30v)

一根接电源负

一根接A相

一根接B相

一根接Z相(圈数相)
