​话题：

畅所欲言！

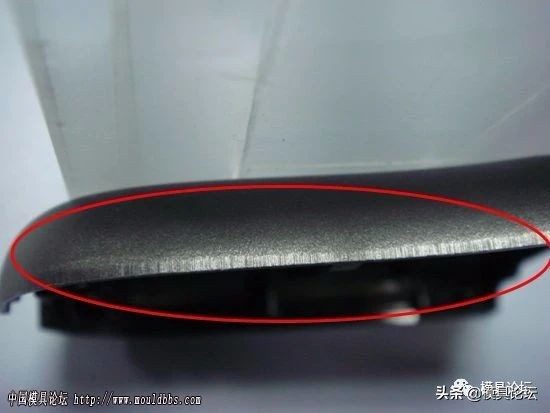

产品外观面规格MT11010，拔模角度2.5°！

【模具论坛】坛友回复：

LUZUOXIONG：

产品外观面规格MT11010，拔模角度2.5°应该是可以，看图片咬花很粗，建议比对一下样版。

补救措施建议

1.后模侧壁局部可加咬花MT11020，以防粘前模造成出模不平衡；

2.注意检查模型腔边是否有毛刺；

3.成型时，选用较小的保压压力；

4.如还不行的话，重新咬花，将侧壁的咬花稍咬浅一点。（我们常这么做）

Alex1983：

产品外观面规格MT11010，拔模角度2.5°应该是可以，看图片咬花很粗，建议比对一下样版。

补救措施建议

1.后模侧壁局部可加咬花MT11020，以防粘前模造成出模不平衡；

2.注意检查模型腔边是否有毛刺；

3.成型时，选用较小的保压压力；

4.如还不行的话，重新抛光咬花，将侧壁的咬花稍咬浅一点。

（留意抛光是否抛出倒扣）

补充一点：如果是3板模具，且只有上端拉伤，那应该考虑A板与导柱配合间隙是否过松，模板是否有下沉可能？

edda：

1。前后模定位是否有偏差，检查精定位是否有磨损，开合模导柱是否有声响。

2。模具锁模是否有不平衡，锁模螺丝是否不够

3.可以试一下，反方向装模。

gumin1129：

现在估计没有什么好的解决方案了。一般在做皮纹时，需要将此处的皮纹做浅一点。

jackdong：

纹面细一点,最好是在模具设计前期把脱模斜度放大些。

songylai：

加大前模的脱模斜度，后模不可省模过光，以防粘前模造成出模不平衡。

文huowen：

这型腔边缘估计用手磨机打过边，不然那会那么粗。

hxp751102：

口部不要蚀纹，注意模具型腔边不要塌。

十天之后：

脱模角度可能在没蚀纹之前是OK的，但是蚀纹后NG。

想完全解决需要让蚀纹厂家重新蚀纹，想一般对应就算了，那就如楼上所说，砂纸过下就算了。

tony_tseng：

后模侧壁咬花，或加倒扣，同时将拉伤处的咬花打细一点。
