在建筑图中轴号是轴线的编号，是区分纵方向和横方向轴线位置的编号，有主轴号和附加轴号之分。通过轴号可以快速知晓建筑中纵、横方向各有几跨，有多少个房间，有多长。也可以用轴号代替立面图图名，如轴号1-轴号9是为正立面图，轴号9-轴号1是为背立面图，轴号A-轴号D是为右侧立面图，轴号D-轴号A是为左侧立面图。那么了解轴号的基本作用后，我们对轴号的制作需要掌握哪些呢？其过程如下所示：
1、轴号绘制思路：
轴号由三部分对象组成，一是圆对象，而是直线对象，三是文字对象。其绘制思路是先绘制圆和直线对象，得到轴号符号，再采用块定义属性得到文字标记后，采用创建块命令使轴号符号和文字标记形成一个整体后，即可得到所需要的轴号，然后复制修改得到所有纵、横方向上的轴号。
2、轴号的绘制步骤：
①绘制圆对象：采用圆心、直径命令绘制圆，对于1：100的建筑图纸而言，圆直径大小为800毫米；
②绘制直线对象：采用直线命令，起点为圆的象限点（注意：对于纵方向的轴号，其起点为左或右边圆上的象限点，对于横方向的轴号，其起点为上或下边圆上的象限点，在建筑图纸中，纵方向可以理解成X方向，横方向可以理解成Y方向），对于1：100的建筑图纸而言，长度为1000-1500毫米，状态为横平竖直的直线；
③文字标记：采用块定义属性命令操作，得到轴号的文字标记内容“ZH”，并采用直线命，使之处在圆的正中心处；其块定义属性命令的操作步骤的过程示意图如下图所示；

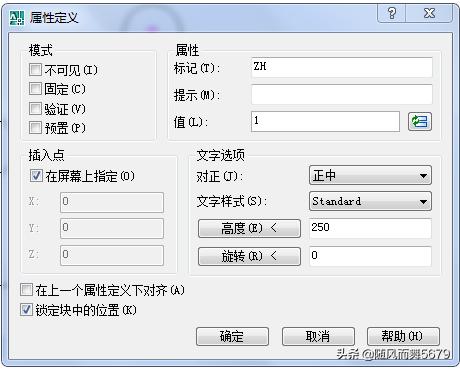

轴号的文字标记“ZH”在块定义属性对话框中的操作步骤示意图
其块定义属性的操作步骤可参见文章“CAD中块的属性定义的使用方法及其完整的操作流程”；其具体的文章和视频链接地址如下所示：
文章链接地址：CAD中块的属性定义的使用方法及其完整的操作流程
视频链接地址：CAD中块定义属性的操作步骤
④创建块：采用创建块命令，使轴号符号和文字标记“ZH”形成一个整体，如下图所示：

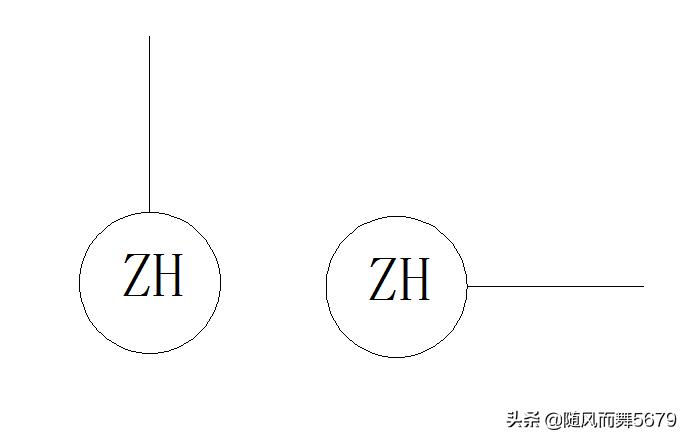

轴号符号和文字标记ZH
其创建块命令的操作过程可以参见文章“了解CAD中创建块的原理后，创建块的应用水到渠成”，其具体的文章和视频链接地址如下所示：
文章链接地址：了解CAD中创建块的原理后，创建块的应用水到渠成
视频链接地址：创建块的操作步骤
⑥块的后期处理：对轴号的文字标记“ZH”进行后期处理，如标记“ZH”的“属性值”、“文字选项”、“特性”，即可得到不同大小值的轴号、不同文字样式的轴号、以及同时具有两个图层的轴号，如下图所示：
轴号文字标记的后期处理对话框
其块后期处理的操作步骤可以参见文章“CAD创建块中，对相同块名的块，能得到不同块大小值的操作步骤”，其具体的文章链接地址如下所示：
文章链接地址：CAD创建块中，对相同块名的块，能得到不同块大小值的操作步骤
