今天给大家聊聊手机的卡电路。我们以苹果6为例，希望能给朋友们打开困惑之门。

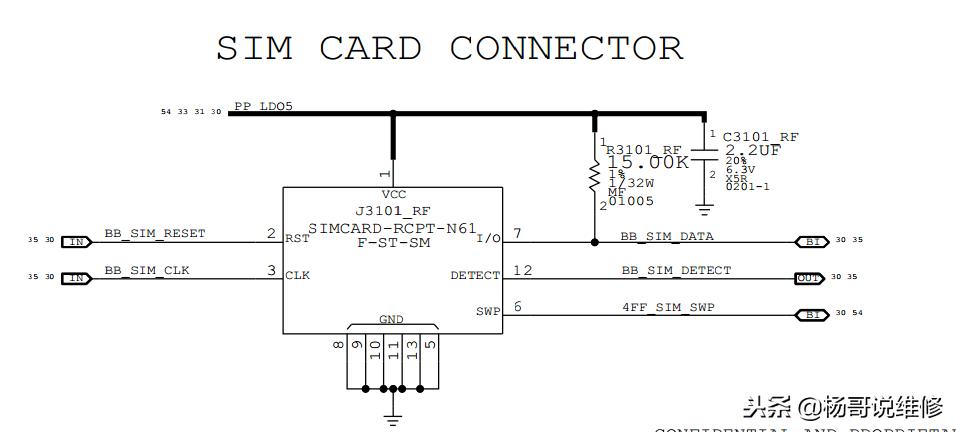

一、卡电路要正常工作，需要以下这些信号：
供电： 1脚为供电脚。
时钟： 3脚为时钟脚。
复位： 2脚为复位脚。
数据： 7脚为数据脚。
接地： 8、 9、 10 、11 、13、 5 脚为接地脚。
检测： 12脚为检测脚。
现在很多手机为了使用NFC功能，需要在卡电路增加一个NFC数据信号。
6脚为NFC数据信号。
二、如果手机不读卡，该如何去维修呢？其实很简单，就是去测试上面几组数据，哪组不正常，就查哪组，查出故障，修复即可。
1、对于不读卡的手机，可以先检查一下，卡触点是否太脏，是否卡触点凹陷下去了。
2、如果卡槽触点氧化了，就需要更换或者把打磨干净。
3、注意卡检测脚12脚，可以测量到1.8V左右电压，否则该电路有故障。
4、卡供电脚，注意上拉电阻R3101,正常可以测到1.8V,否则检查此电路。

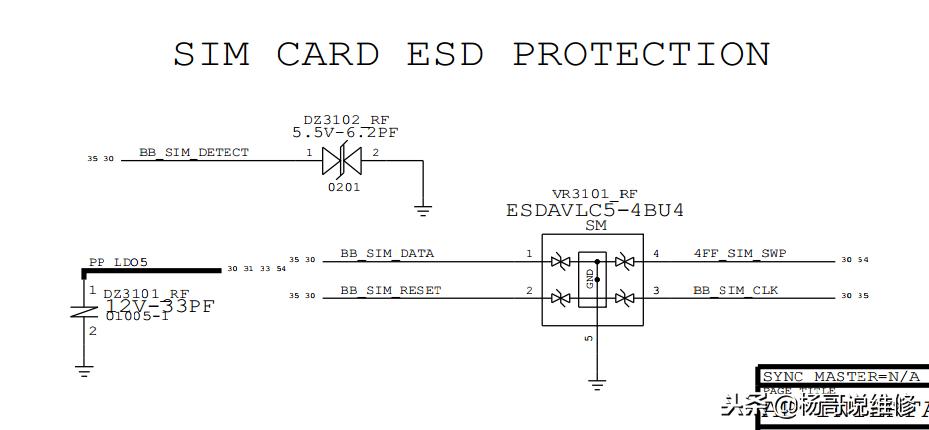

5、注意卡保护元件。可以通过摘掉的方式进行测试故障。
其实对于单元电路的维修，只要你搞懂了它的工作原理和工作条件，维修起来是非常简单的。杨哥祝福朋友们在一次又一次的分析理解中，不断成长壮大。
