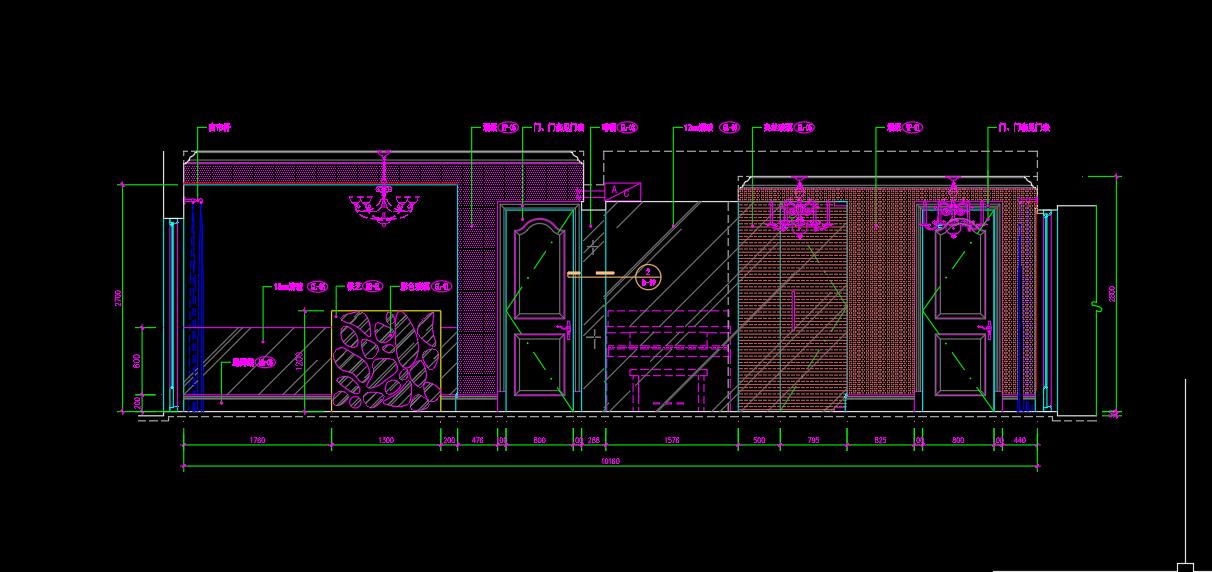

如上图，有时候我们要出图，但是图纸比较长，没有那么长的对应图框，这里就需要我们把它裁剪为几段，分开打印，那么怎么操作呢？

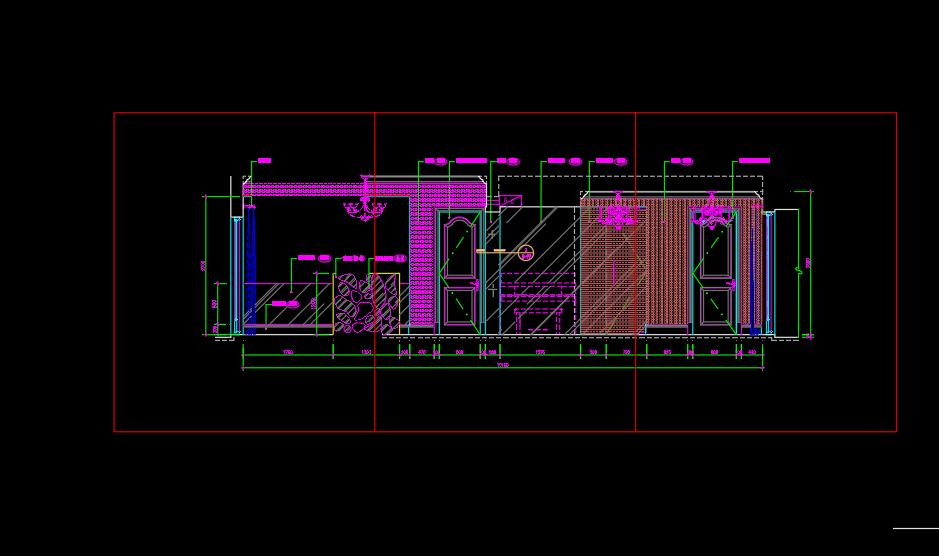

1，可以先用画几个矩形，把图形套一下，方便后面的操作。

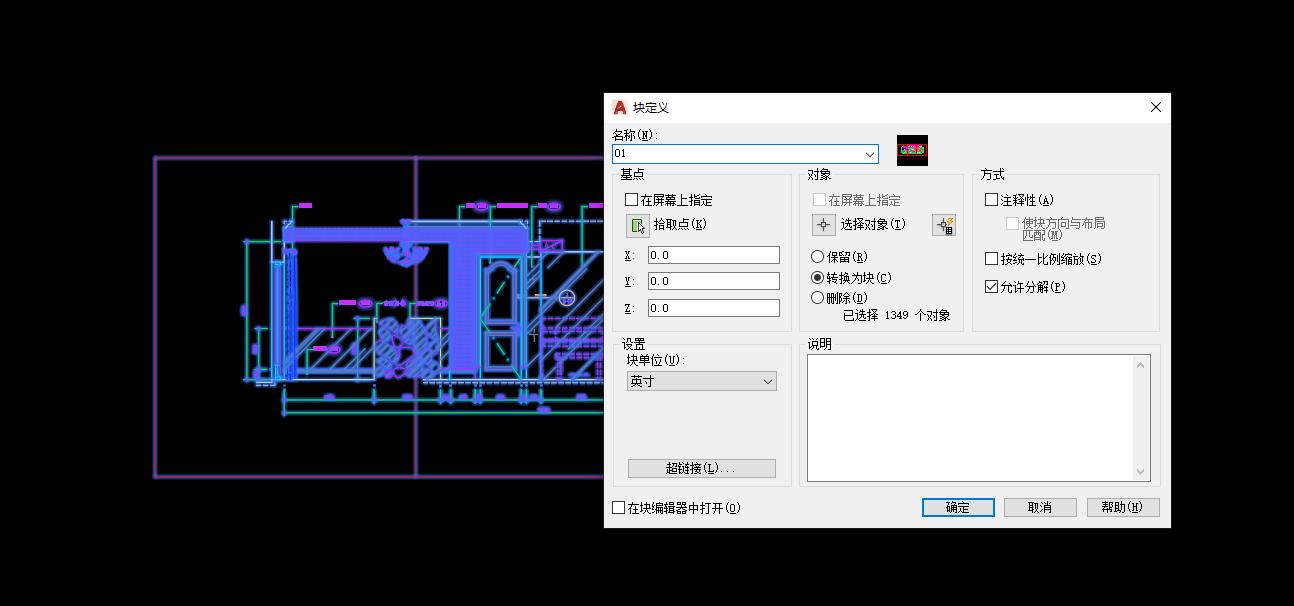

2，把整个图形做成块
3，因为我们要裁剪为三分，所以我这里复制了三份。
4,输入XC，选择块—回车，选择新建边界

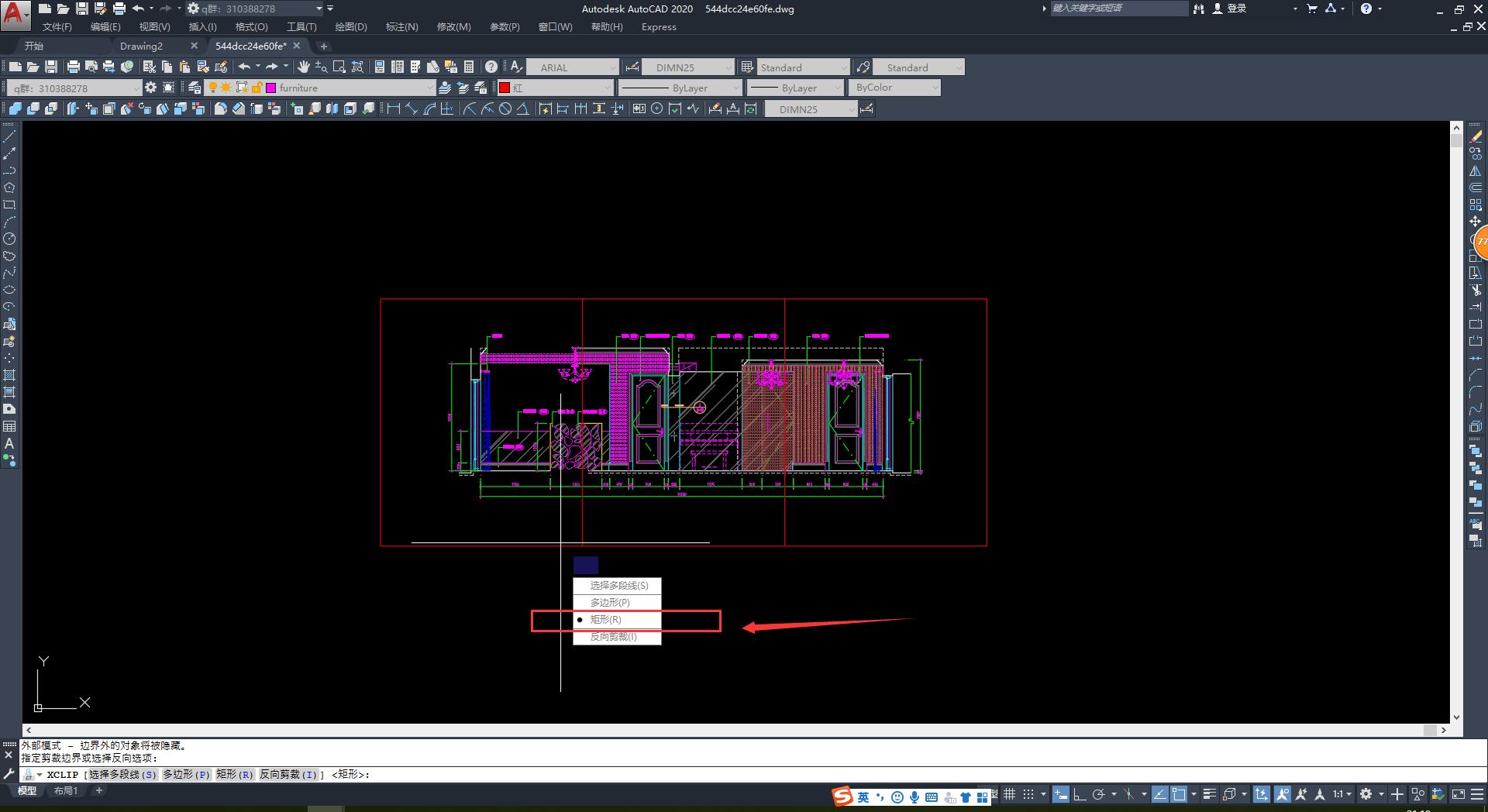

4，选择矩形

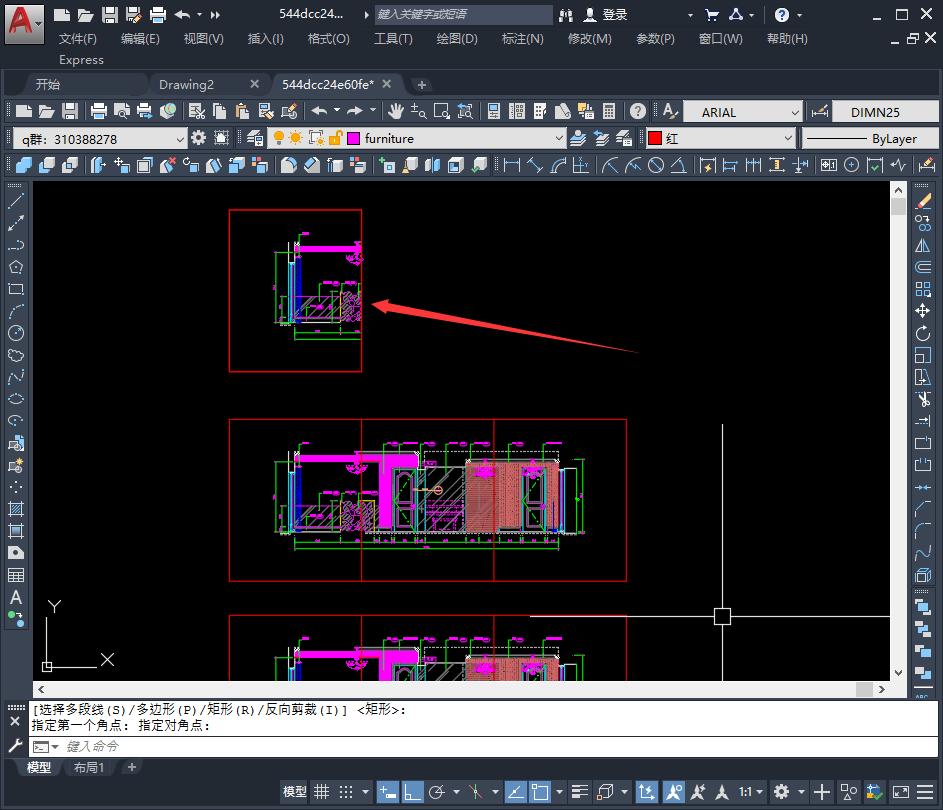

5，选择坐标的矩形框，我们就得到了第一份图

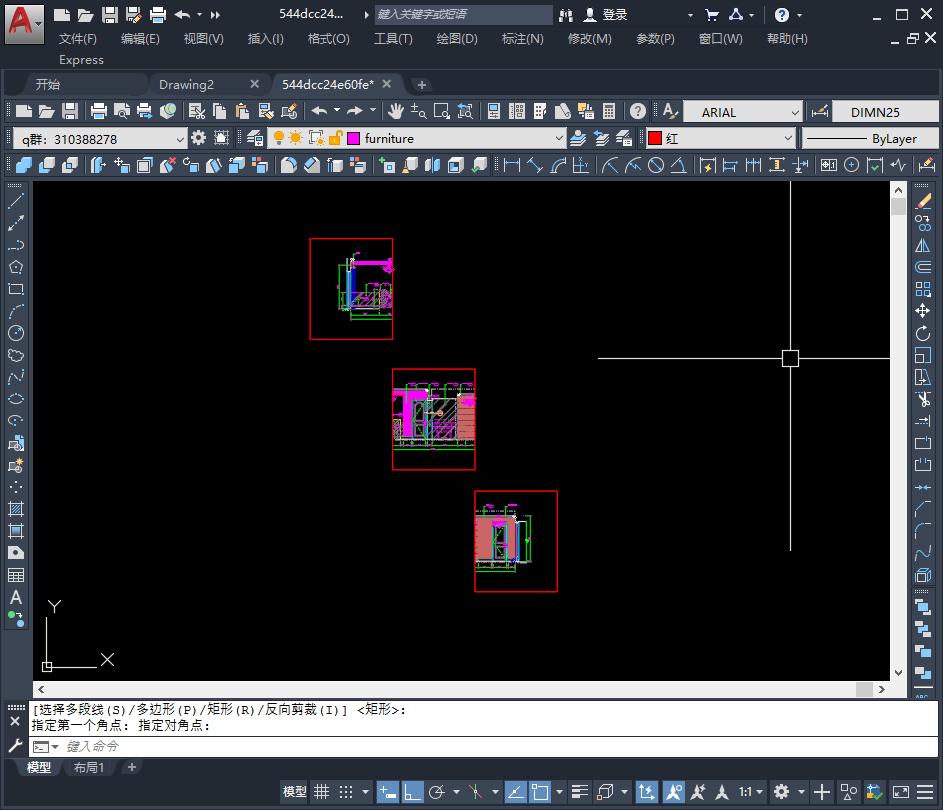

6，依次裁剪，得下以下图
7，接下来就可以在布局里面放进图框进行打印了。
想学习更多CAD技巧可以关注私聊：CAD
谢谢观看！！
