声测管介绍

声测管是灌注桩基超声波检测系统的重要组成部分，声测管在桩内的预埋方式已经在桩基横截面的布置方式，都是直接影响检测的结果。因此，在设计之前，就应该把声测管的布置和预埋方式标画在图纸上，在施工的时候要严格按照图纸上要求声测管的预埋要求，以确保检测工作顺利进行。

声测管

声测管应用的原理

声音脉冲是从发射器的换能器中发出，通过耦合水到达水和声测管管壁的界面，再通过管壁到达声测管管壁和混凝土的界面，穿过混凝土之后又需要穿过另外一个声测管的两个界面而到达接收换能器。声测管根据连接方式不同，可以分为：

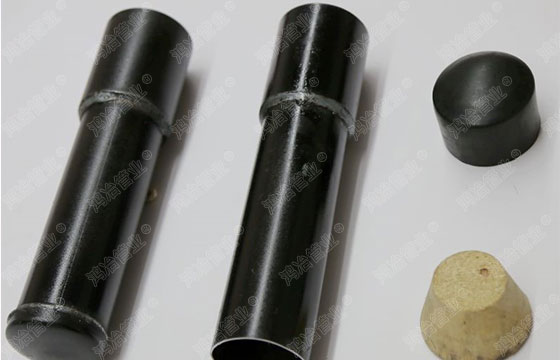

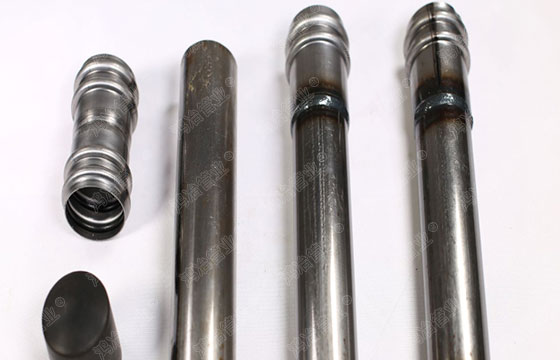

钳压式声测管

钳压式声测管：通过液压钳连接

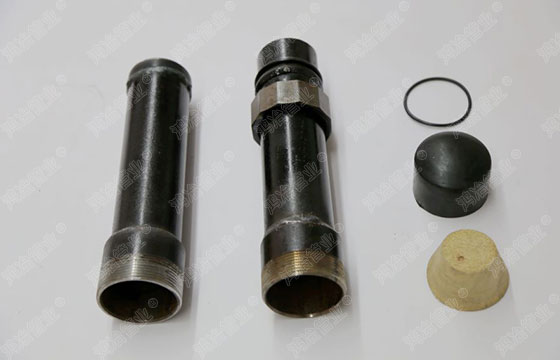

螺旋式声测管

螺旋式声测管：通过丝扣管件进行连接

套筒式声测管

套筒式声测管：需要在现场进行焊接

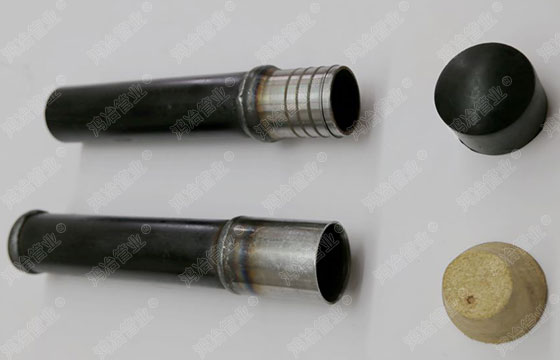

承插式声测管

承插式声测管：对环境有高要求

声测管的养护

1.浇筑完毕12小时内应对构件进行覆盖及保湿养护，混凝土浇水养护的时间，对采用、或拌制的混凝土，不得少于7天；对掺用缓凝型或有抗渗要求的混凝土，不得少于14度。声测管采用覆盖养护的混凝土，其全部敞露表面应覆盖严密，并应保持塑料布内有。

2.日平均气温低于5度不得浇水并采取保温措施。当气温达不到自然养护条件或需要较早脱模时可采用蒸汽养护。蒸汽养护一般宜用65度左右的温度蒸养，养护时应采用帆布、油布覆盖。为了避免由于蒸汽温度骤然升降而引起混凝土构件产生裂缝变形，必须严格控制升温和降温的速度。

3.能保证其表面及棱角不因拆模而受损坏时，可拆除侧模。

4.构件起吊脱模时混凝土强度必须符合设计要求。当设计无专门要求时，非预应力构件不应低于设计的的50%，预应力构件不应低于设计的混凝土立方体抗压强度标准值的75%。

5.叠合板等水平构件吊运须使用专用吊具，同时确保各受力均匀，避免因构件受力不均引起断裂。
