电子屏胸牌怎么改内容 (电子胸牌改字用什么程序啊)

最近好多某宝的商家在做免费LED点阵胸牌的活动，撸了好几个。看着只能显示文字，没啥意思，堆灰不划算，就寻思着改造改造。

整理了下手上的胸牌的款式，发现大概有三款。

本贴就一一整理这三款胸牌的重新编程并点亮改造的过程

先上成果图

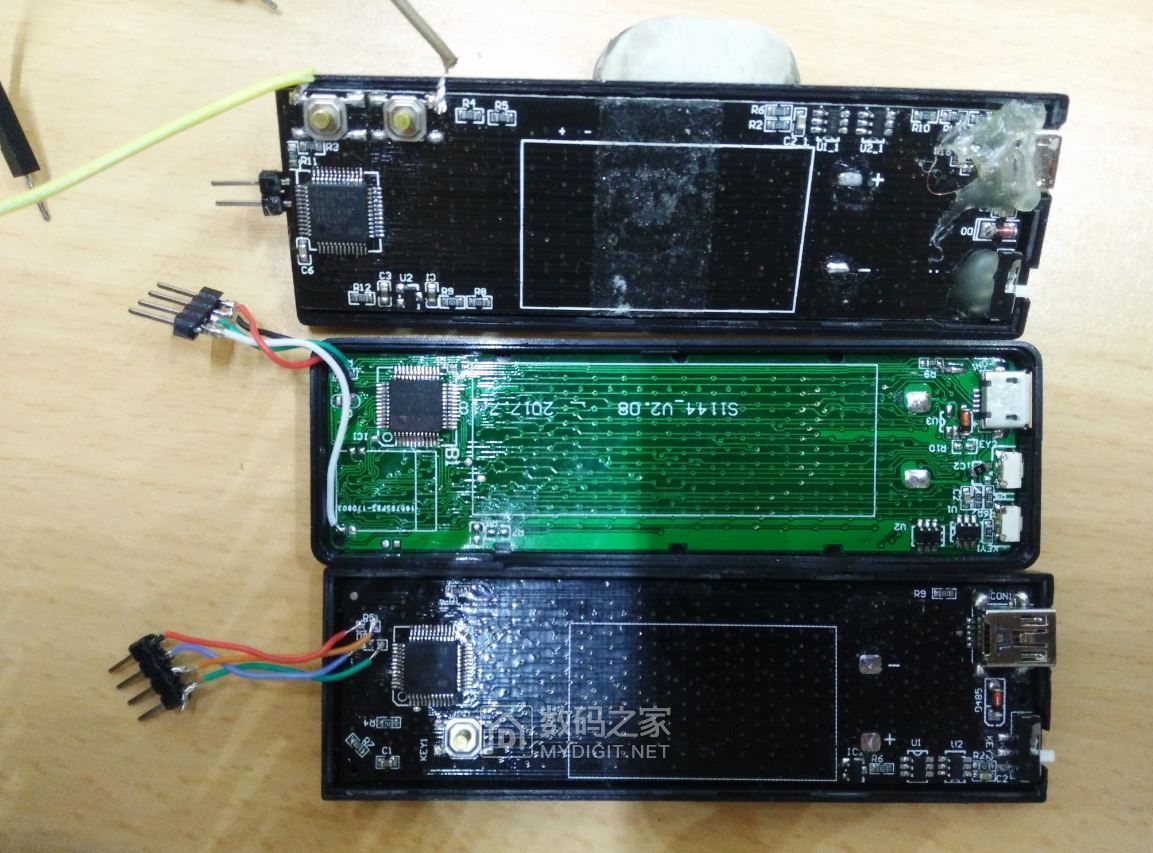

涉及这三款led胸牌

从上到下，定义

最上面款为：双按键，黑色PCB，单片机为GD32F150C6

中间款为：侧按键，绿色PCB，单片机为未知打磨芯片

最下面款为：单按键，黑色PCB，单片机为GD32F150C6

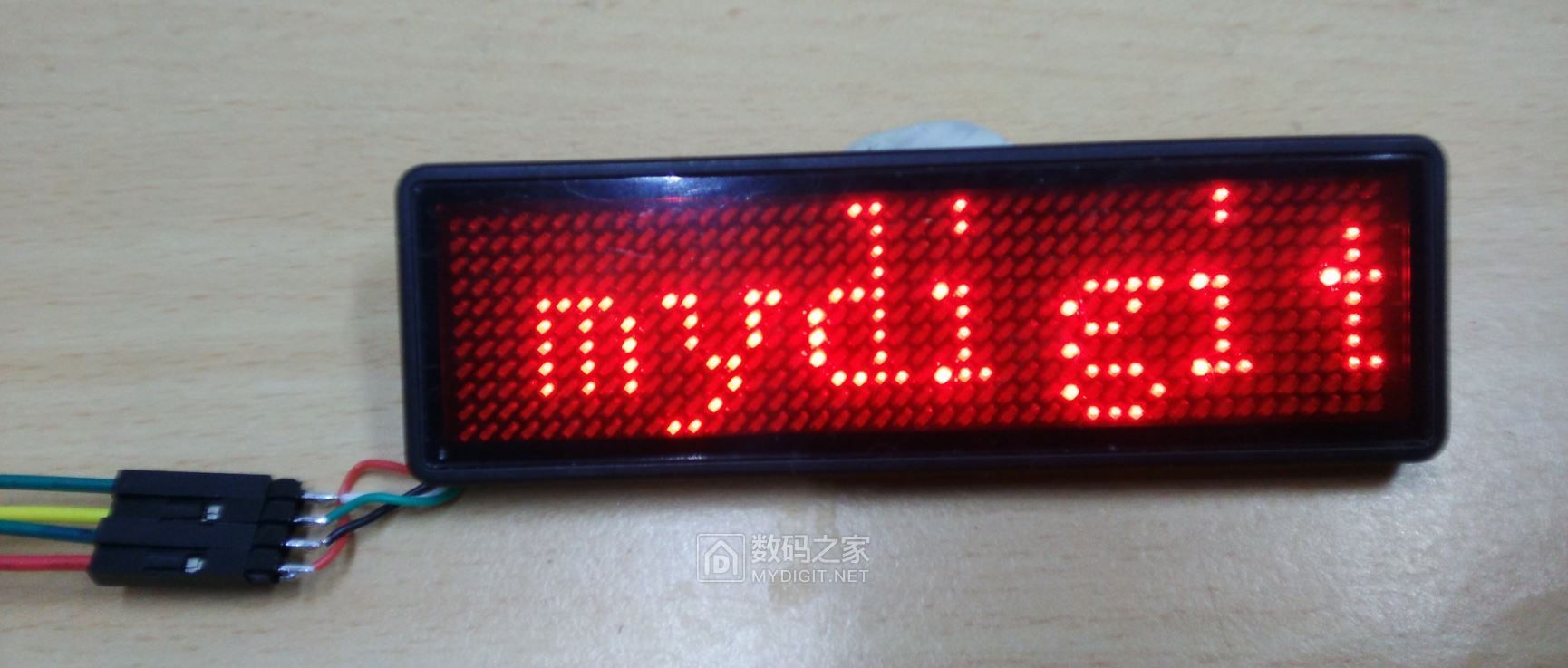

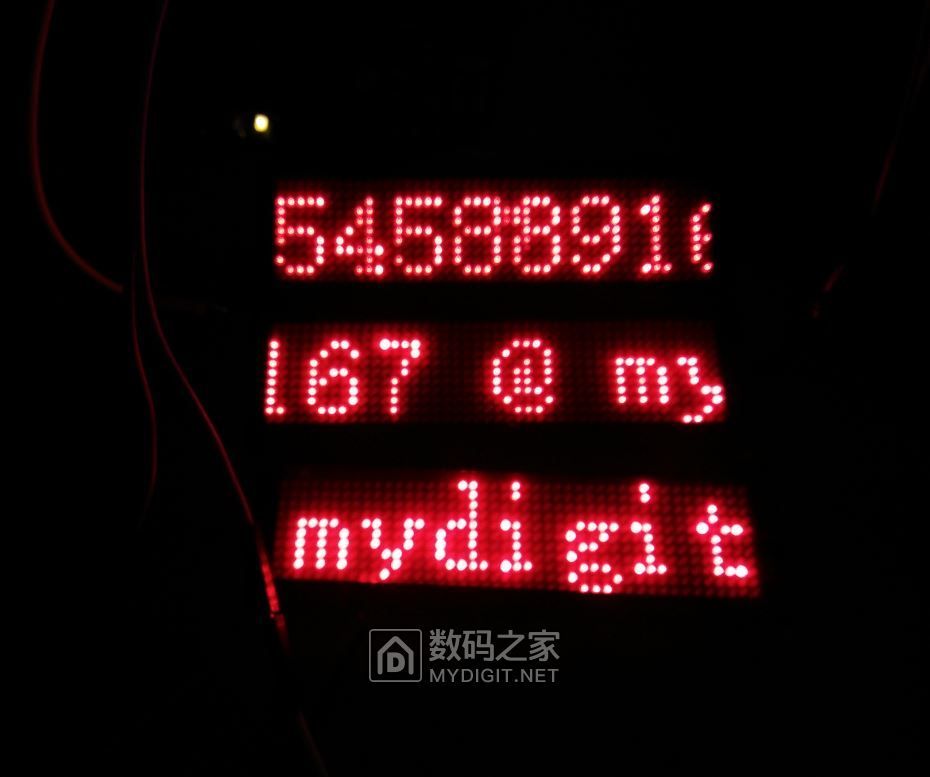

三款同时点亮的效果

改造成简易时钟

先折腾第一款。

单按键，黑色PCB，单片机为GD32F150C6 usb接口是mini口

就是这款

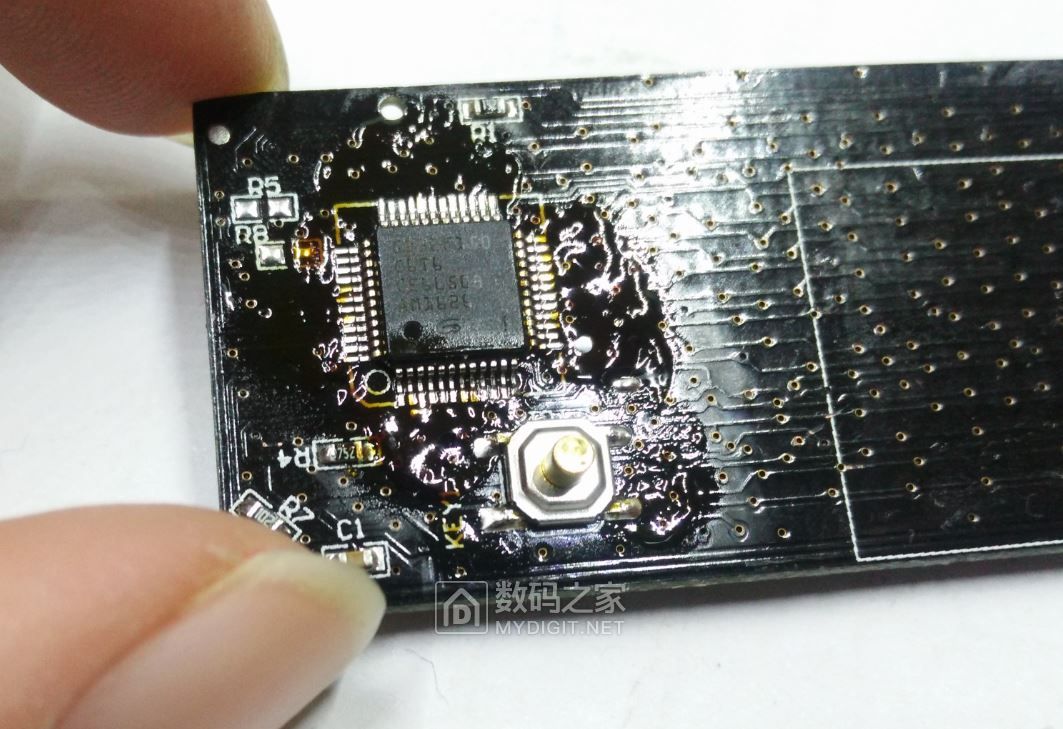

这个板子比较蛋疼，因为是黑色油墨

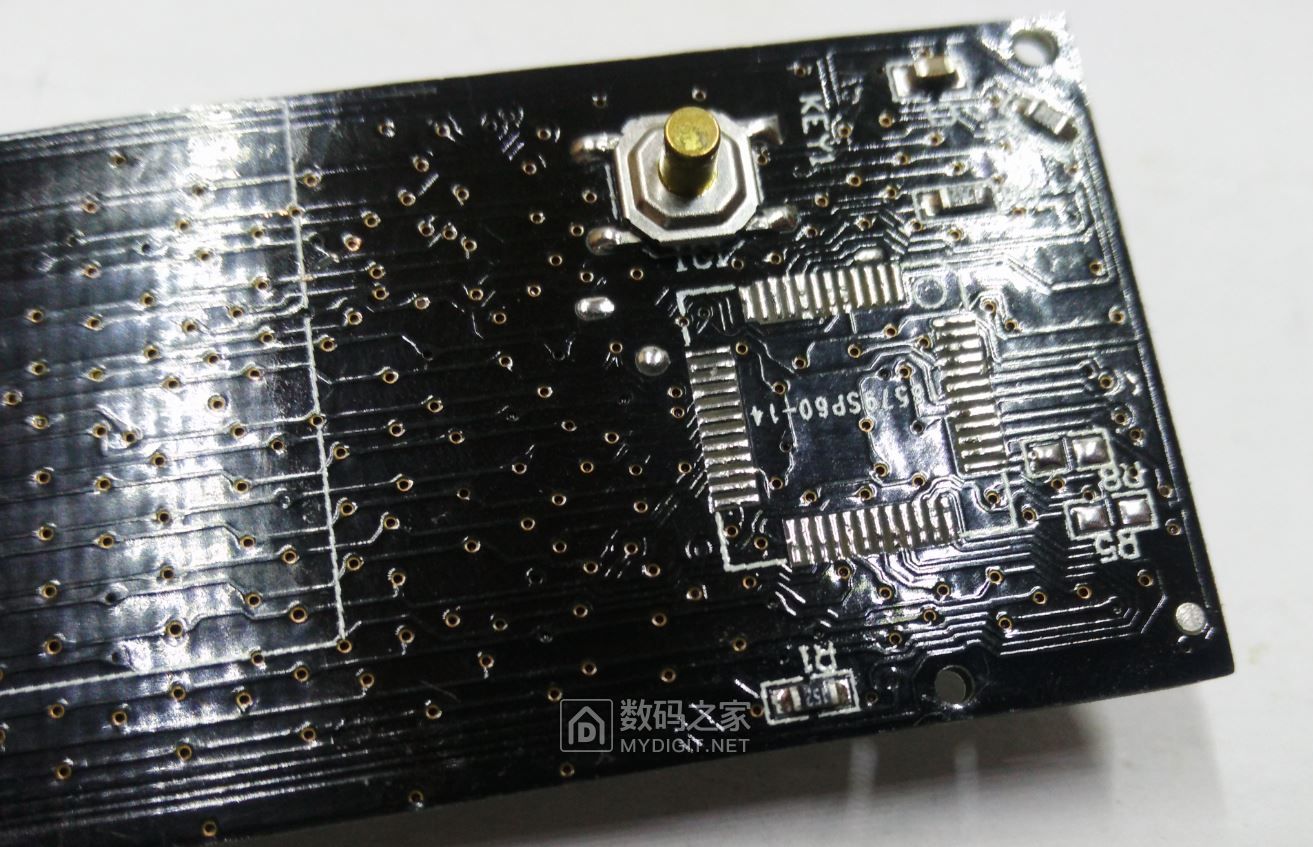

先拆下芯片跑走线

先找出哪些脚是LED驱动脚，那些脚是其他的功能引脚

这个比较简单

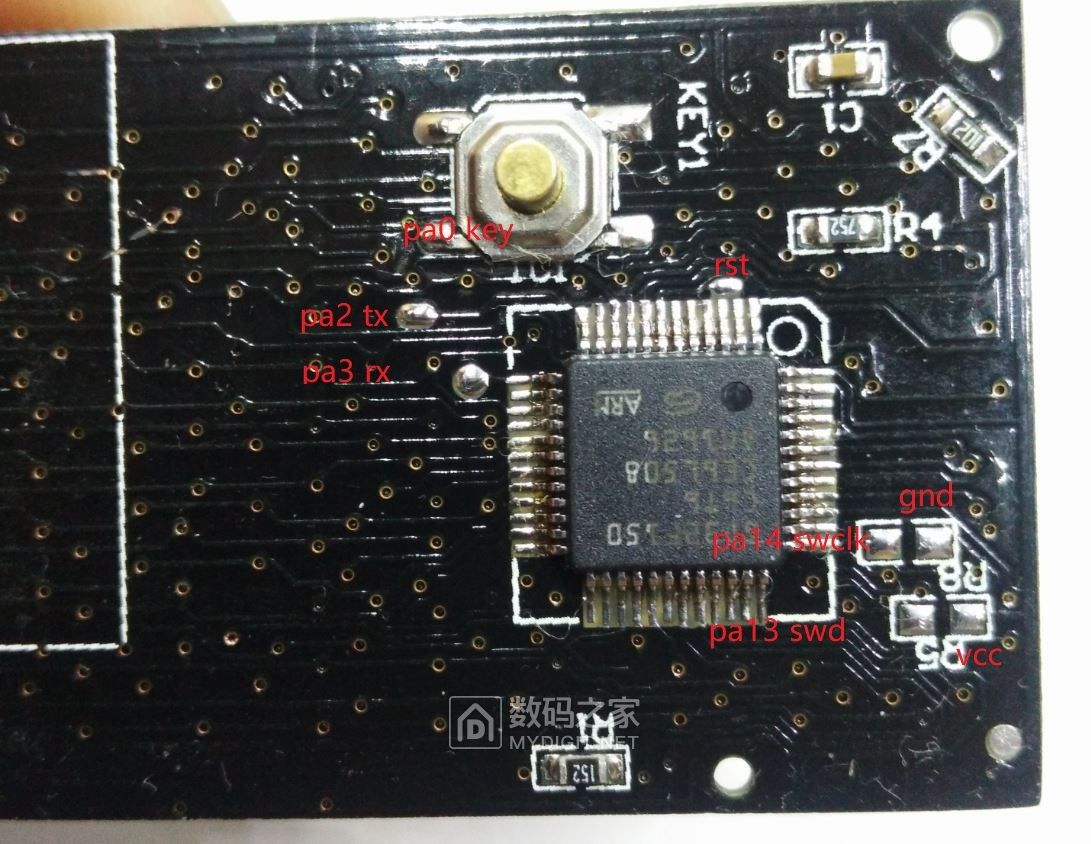

图中蓝色点标记的就是LED驱动引脚，其他脚都是功能脚或者空脚

同时可以标出设计者引出的测试点。

其中PA13/PA14用于*载下**程序,还引出了一个串口

接着找LED的顺序

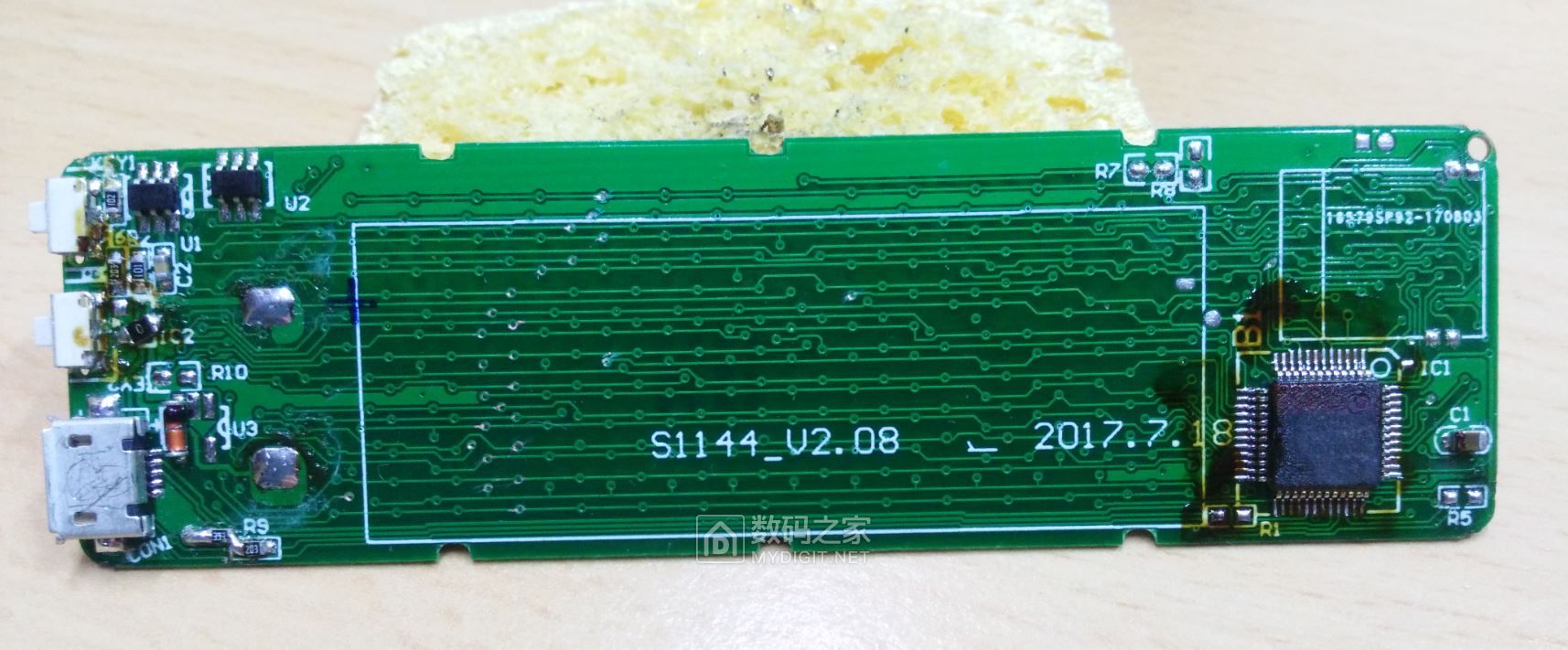

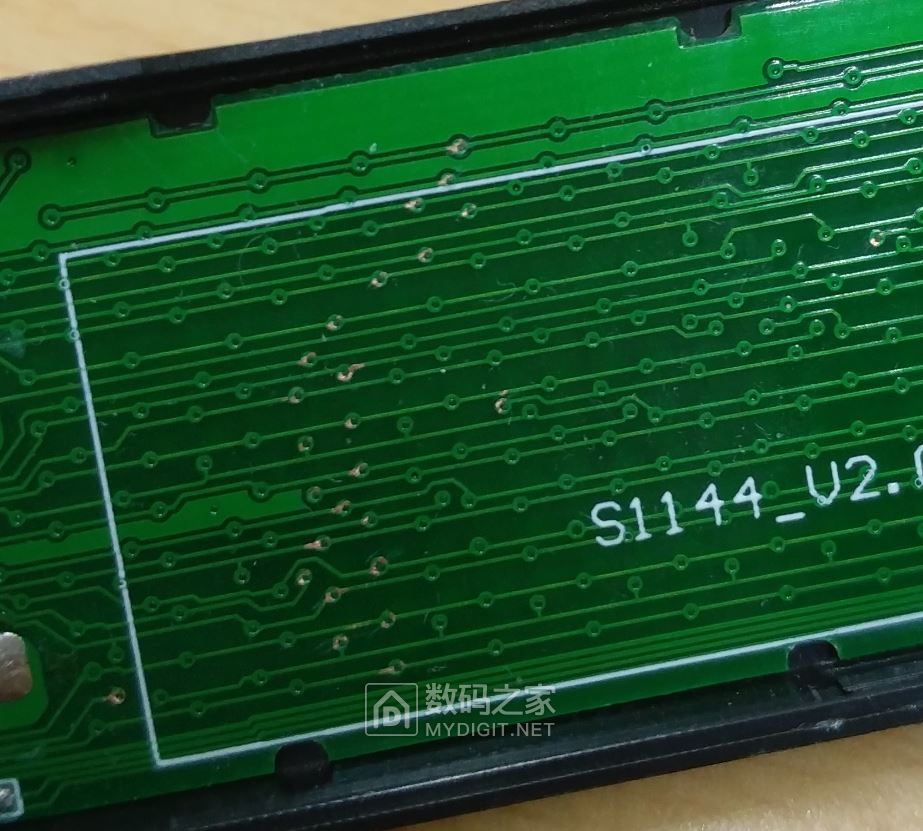

找LED顺序的方法是通过看PCB背面的走线，可以看出有一排灯间距过孔的走线就一定是LED驱动走线。然后按照着顺序一路用万用表测量下来就能找出驱动序列的顺序（这个步骤比较浪费时间）

因为设计者使用列阵法来驱动LED，所以通过这个顺序就能恢复出LED点亮序列

后来看了坛友的一个帖子，说是github上也有一个类似工程，引脚和这款胸牌一样，我吧整理好的引脚也贴下

引脚的驱动方式是，每两列用同一个列选拉高，每一行用两个行选拉低

吧芯片焊回去，开始测试点亮

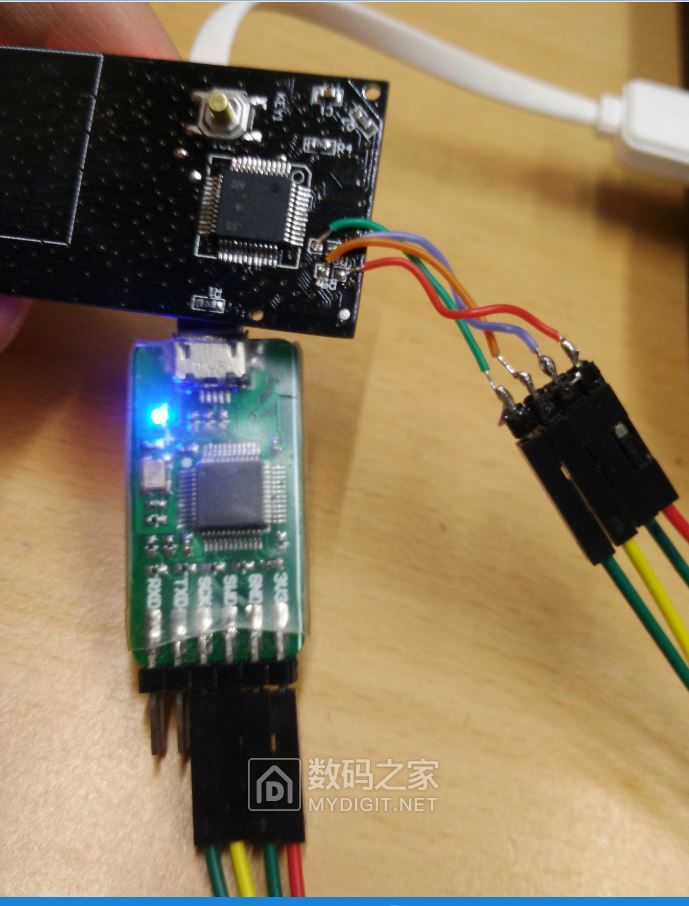

连接SWD口调试口如下，使用JLINK联机（PS：这种细硅胶线用来飞线简直不要太爽）

打开JLINK 命令行软件，可以看到找到了CORTEX M3内核的设备，说明连接线没错

经检测这个GD32被设计者上锁了读取保护。

所以需要进行解锁

注意：这款胸牌一旦解锁，就不能回到原装出厂的程序，以后只能使用DIY的程序

解锁方法：

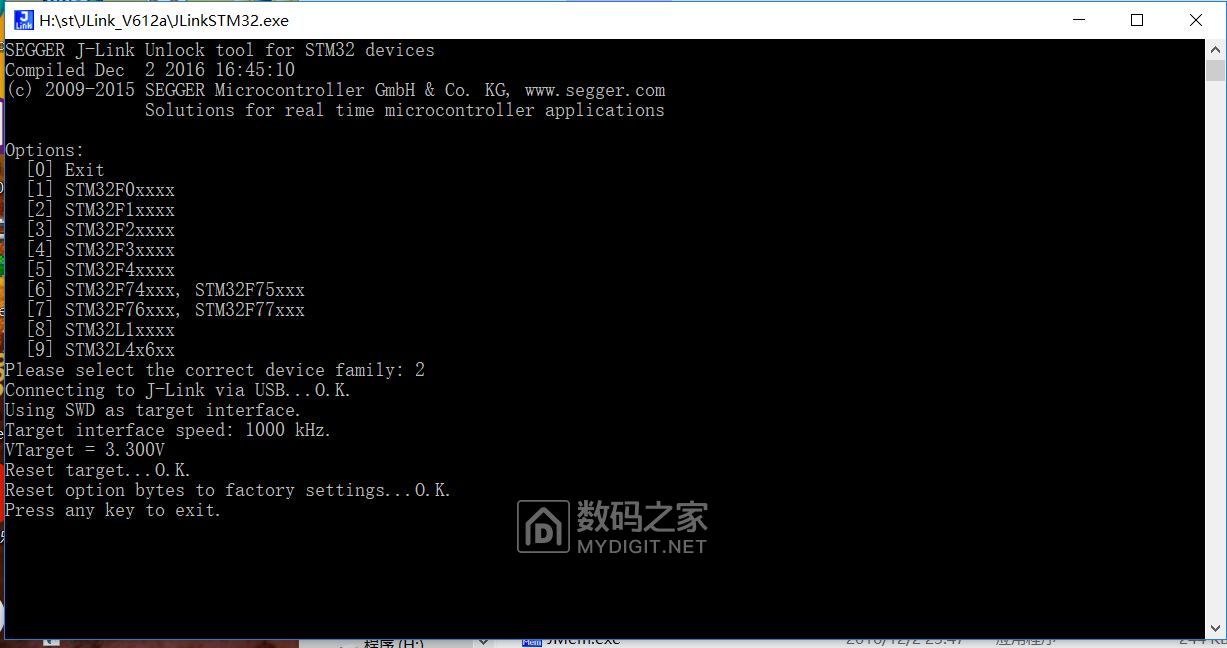

找到jlink安装目录 打开jlinkstm32*ex.e** 选择按照stm32f1系列方式解锁

解锁后会提示以下成功消息。此时芯片已经被擦除干净，已经没有回头路了

使用jlink进行*载下**的时候，因为jlink支持列表里面没有GD32，所以，选择的芯片型号应该是

STM32F103C6

如图

程序因为太复杂，就只贴一小部分核心了

具体的看附件

复制代码

2. uint32_t Led_GPIO_Port_Arrange[22] = {GPIOF, GPIOB, GPIOB, GPIOB, GPIOB,

3. GPIOB, GPIOB, GPIOA, GPIOA, GPIOF,

4. GPIOB, GPIOB, GPIOA, GPIOF, GPIOB,

5. GPIOB, GPIOB, GPIOB, GPIOA, GPIOB,

6. GPIOB, GPIOB

7. };

12. const uint16_t Led_GPIO_Pin_Arrange[22] = {GPIO_Pin_7, GPIO_Pin_15, GPIO_Pin_14, GPIO_Pin_11, GPIO_Pin_12,

13. GPIO_Pin_2, GPIO_Pin_1, GPIO_Pin_6, GPIO_Pin_7, GPIO_Pin_0,

14. GPIO_Pin_9, GPIO_Pin_8, GPIO_Pin_5, GPIO_Pin_1, GPIO_Pin_4,

15. GPIO_Pin_13, GPIO_Pin_10, GPIO_Pin_0, GPIO_Pin_4, GPIO_Pin_6,

16. GPIO_Pin_5, GPIO_Pin_7

17. };

22. /**********************************************/

23. /* 函数功能；清除所有led对应io为复位 */

24. /* 入口参数：无 */

25. /**********************************************/

26. void Clear_All_LED(void)

27. {

28. GPIO_CTL(GPIOA) &=0xffcc00ff;//清空A GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7|GPIO_Pin_8|GPIO_Pin_10

29. GPIO_CTL(GPIOB) &=0x000000c0;//清空除了b3

30. GPIO_CTL(GPIOF) &=0xffff3ff0;//清空 f0，1，7

33. GPIO_OCTL(GPIOA) &=~(GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7|GPIO_Pin_8|GPIO_Pin_10);//清空A GPIO_Pin_4|GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7|GPIO_Pin_8|GPIO_Pin_10

34. GPIO_OCTL(GPIOB) &=~(GPIO_Pin_ALL-GPIO_Pin_3);//清空除了b3

35. GPIO_OCTL(GPIOF) &=~(GPIO_Pin_1|GPIO_Pin_0|GPIO_Pin_7);//清空 f0，1，7

36. }

43. void Write_One_LED_Pin(uint32_t GPIOx, uint16_t GPIO_Pin,uint8_t pin_satae)

44. {

45. uint32_t i,pins;

46. for(i=0;i<16;i++)

47. {

48. if((GPIO_Pin>>i)&0x01)pins=i;

49. }

50. GPIO_CTL(GPIOx) |=(uint32_t)0x00000001<<pins*2;

53. if(pin_satae)GPIO_BOP(GPIOx)|=GPIO_Pin;

54. else GPIO_BC(GPIOx)|=GPIO_Pin;

55. }

62. /**********************************************/

63. /* 函数功能；点亮对应位置的led */

64. /* 入口参数：xy */

65. /**********************************************/

66. void LED_Open(uint8_t x, uint8_t y)

67. {

68. if(x > 43 || y > 10)return;

69. Clear_All_LED();

70. Write_One_LED_Pin(Led_GPIO_Port_Arrange[x / 2], Led_GPIO_Pin_Arrange[x / 2], 1);

71. if(y == 0)

72. {

73. if(x % 2 == 0)

74. {

75. Write_One_LED_Pin(GPIOA, GPIO_Pin_10, 0);

76. }

77. else

78. {

79. if(x > 1)Write_One_LED_Pin(GPIOF, GPIO_Pin_7, 0);

80. else Write_One_LED_Pin(GPIOB, GPIO_Pin_15, 0);

81. }

82. }

83. else

84. {

85. if(y==10&&x==42)

86. {

87. Write_One_LED_Pin(GPIOB,GPIO_Pin_5,0);

88. return;

89. }

90. if(y==10&&x==43)

91. {

92. Write_One_LED_Pin(GPIOB,GPIO_Pin_6,0);

93. return;

94. }

97. if(x % 2 == 0)

98. {

99. if(x <= 4 * y - 2) Write_One_LED_Pin(Led_GPIO_Port_Arrange[y * 2], Led_GPIO_Pin_Arrange[y * 2], 0);

100. else Write_One_LED_Pin(Led_GPIO_Port_Arrange[y * 2 - 1], Led_GPIO_Pin_Arrange[y * 2 - 1], 0);

101. }

102. else

103. {

104. if(x <= 4 * y + 2) Write_One_LED_Pin(Led_GPIO_Port_Arrange[y * 2 + 1], Led_GPIO_Pin_Arrange[y * 2 + 1], 0);

105. else Write_One_LED_Pin(Led_GPIO_Port_Arrange[y * 2], Led_GPIO_Pin_Arrange[y * 2], 0);

106. }

107. }

108. }

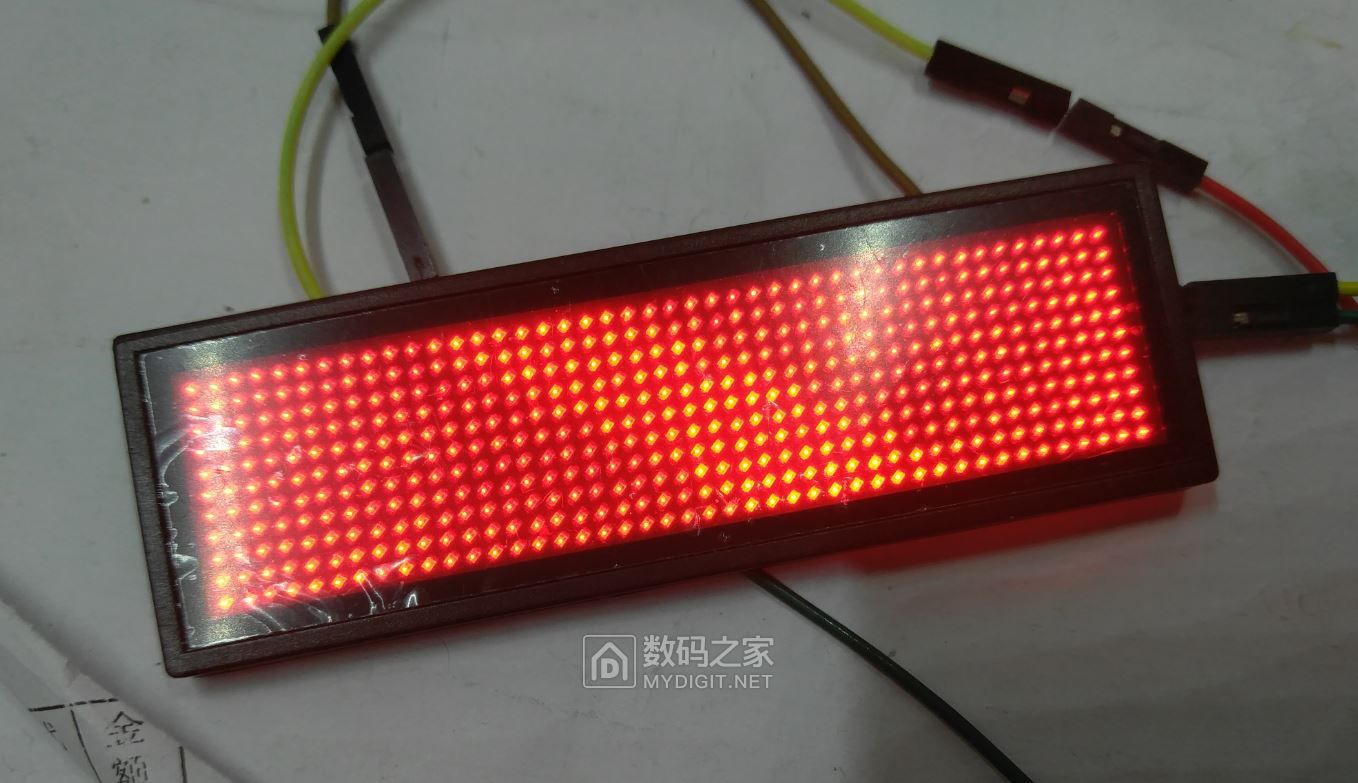

最后全屏点亮的效果

第二款：双按键，黑色PCB，单片机为GD32F150C6 usb口为mini口

就是他

注意 这款胸牌焊接质量不怎么样，建议加固usb口和开关，不然很容易坏

同样的，国际惯例，先拆芯片跑走线

跑走线的过程，发现一个真心蛋疼的问题。

这个胸牌的开发设计者应该被祖宗8辈子全部骂一遍过来。居然胆大包天敢吧SWD调试接口给使用掉了，吧调试接口给使用掉了，给使用掉了，用掉了。

你这不就是给大家找麻烦吗？

没办法，只能一边骂一边跑走线了呗~

芯片下的走线细节

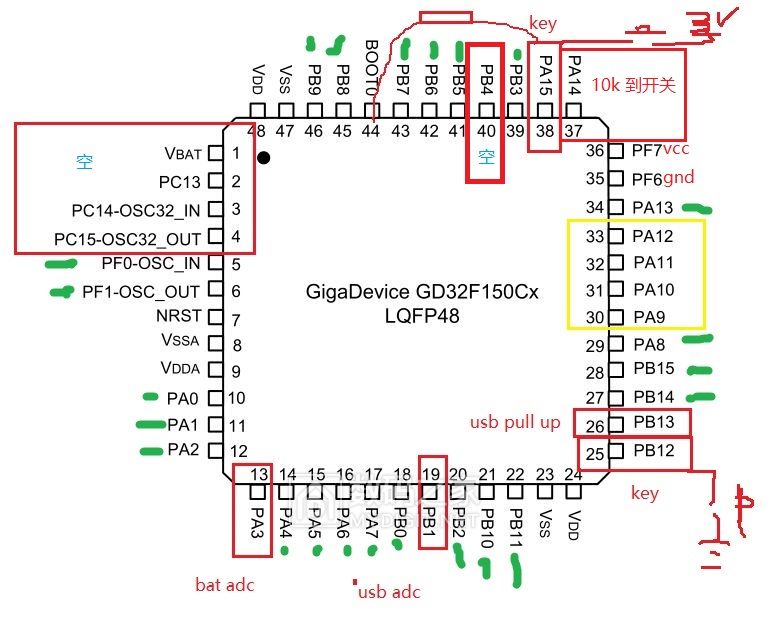

图中绿色点表示的是LED驱动引脚。我只想问你用PF6和PF7去驱动LED，检测按键会死啊。居然敢丧心病狂的吧PA13和PA14都占用

还很奇葩的吧PF6和PF7接了vcc和gnd，这是几个意思啊？？？？简直是醉了醉了

绘出板载的测试点位置

其中串口的位置在正面，又是一个奇葩。在正面，只要接了线就没法转进壳子了啊。。。。

这里注意到这个设计者，在左边的按键设计了上拉结构。这个按键接了PA15作为按键检测，同时又用一个电阻上拉到boot0.

也就是说，只要在给芯片上电前按住按键，就会加入程序*载下**的ISP模式，然后使用串口*载下**程序

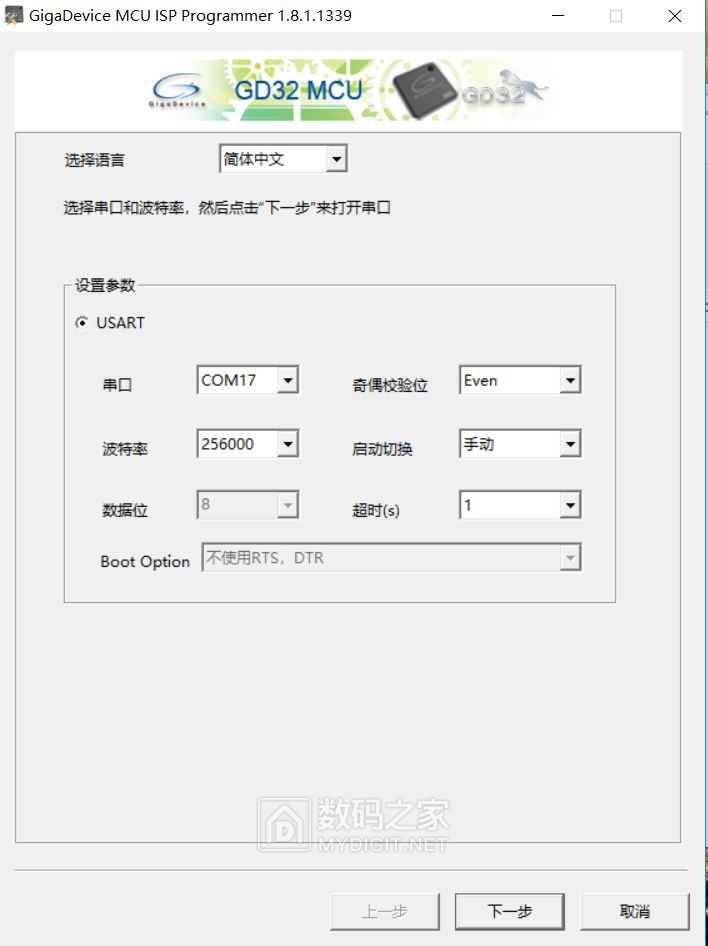

*载下**程序的软件使用GD32官方提供的ISP工具，就是这货。

这款胸牌不能使用JLINK进行调试

不过唯一值得欣慰的是，这款胸牌的程序没有上锁，所以可以读取出原装的固件。也就是说，玩累了还能吧原装固件恢复回去

楼下附件会给出拷贝读取出来的固件。

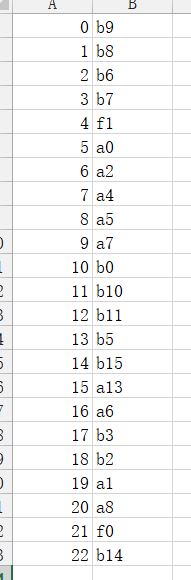

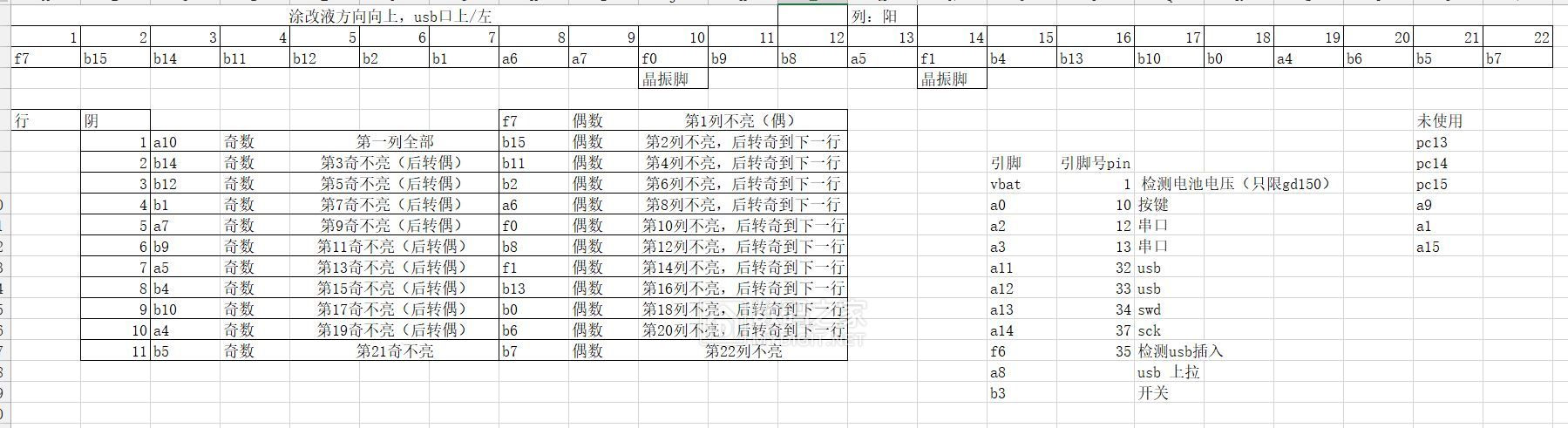

跑出LED的线序

这款胸牌的驱动列阵比楼上那款要稍微简单一些 但同样是使用23个引脚来扫描点亮11*44的LED列阵

下图中

蓝色为行编号（此处的0，1，2为物理行LED号）

橙色为列编号（此处的0，1，2为物理列LED号）

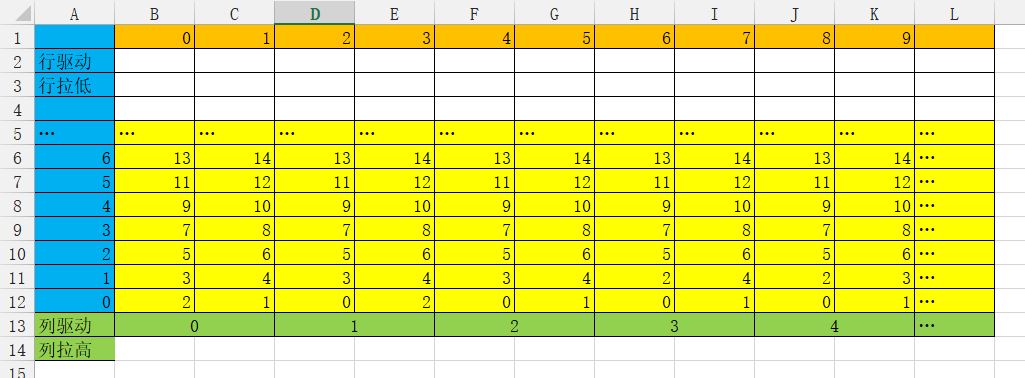

绿色为驱动对应的列需要拉高的引脚（此处的0，1，2为驱动管脚顺序号，也是就上图）

黄色为驱动对应的行需要拉低的引脚（此处的0，1，2为驱动管脚顺序号，也是就上图）

规律性更强

复制代码

1. void LED_Open(uint8_t x, uint8_t y)

2. {

3. if(x > 43 || y > 10)return;

4. Clear_All_LED();

5. Write_One_LED_Pin(Led_GPIO_Port_Arrange[x / 2], Led_GPIO_Pin_Arrange[x / 2], 1);

6. if(y == 0)

7. {

8. if(x % 2 == 0)

9. {

10. if(x > 0)Write_One_LED_Pin(Led_GPIO_Port_Arrange[0], Led_GPIO_Pin_Arrange[0], 0);

11. else Write_One_LED_Pin(Led_GPIO_Port_Arrange[2], Led_GPIO_Pin_Arrange[2], 0);

12. }

13. else

14. {

15. if(x == 3)Write_One_LED_Pin(Led_GPIO_Port_Arrange[2], Led_GPIO_Pin_Arrange[2], 0);

16. else Write_One_LED_Pin(Led_GPIO_Port_Arrange[1], Led_GPIO_Pin_Arrange[1], 0);

17. }

18. }

19. else

20. {

21. if(x % 2 == 0)

22. {

23. if(x <= 4 * y) Write_One_LED_Pin(Led_GPIO_Port_Arrange[y * 2 + 1], Led_GPIO_Pin_Arrange[y * 2 + 1], 0);

24. else Write_One_LED_Pin(Led_GPIO_Port_Arrange[y * 2], Led_GPIO_Pin_Arrange[y * 2], 0);

25. }

26. else

27. {

28. if(x <= 4 * y + 4) Write_One_LED_Pin(Led_GPIO_Port_Arrange[y * 2 + 2], Led_GPIO_Pin_Arrange[y * 2 + 2], 0);

29. else Write_One_LED_Pin(Led_GPIO_Port_Arrange[y * 2 + 1], Led_GPIO_Pin_Arrange[y * 2 + 1], 0);

30. }

31. }

32. }

完整点亮的效果

肉眼看是均匀的，只是因为相机的问题，才会有个斜的亮条，实际是不影响的

第三款 比较复杂地一款

侧按键，绿色PCB，单片机为未知打磨芯片

就是这款 侧按键 没有磁铁，只有别针

那么要想先玩起来，就得先分析这款打磨芯片是啥

我们注意到有一下三个个特征

1、引脚兼容stm32f0xxc系列芯片

2、芯片的供电直接是用4.2V锂电池供电

先分析这两个特征。锂电池4.2V直接供电。可以直接排除stm32全系列和gd32全系列。因为这两款芯片的供电电压极限都是3.6V，那么锂电池4.2V直接接上去肯定是不行的

3、我手上有一个牌上面的芯片没怎么打磨干净，那么就可以看到一些蛛丝马迹

首先用铅笔给芯片表面涂一下

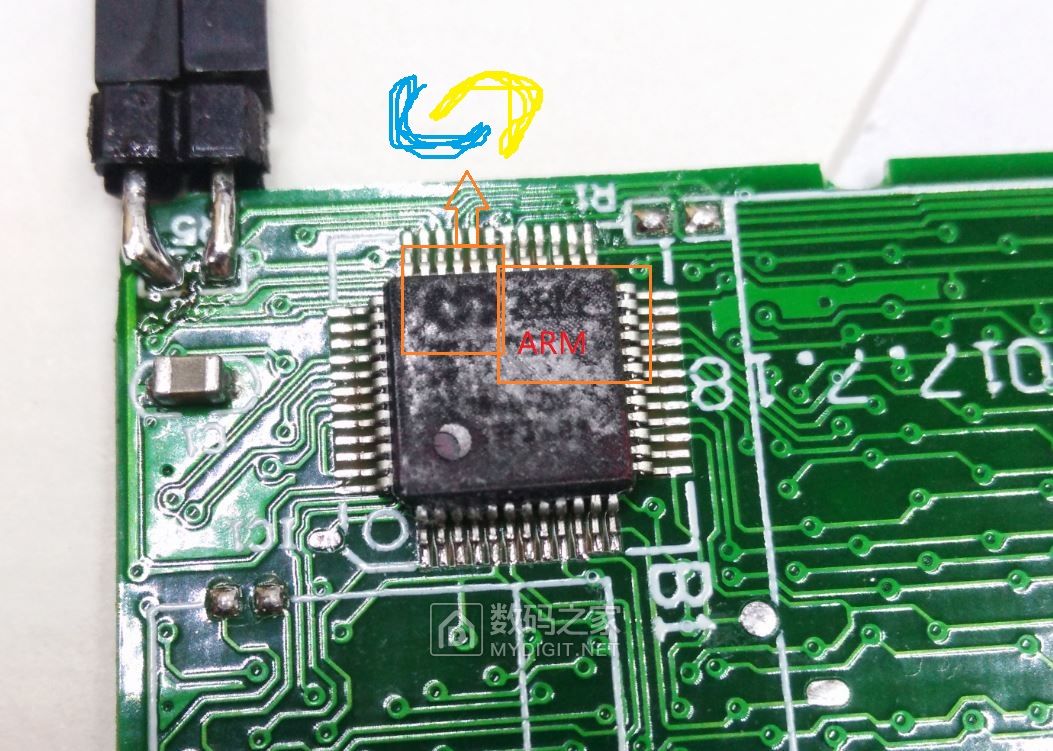

可以看到两个图标 一个应该是芯片厂商的商标，另外一个是ARM

那么，想象+联想，再天马行空一下，再来点灵感

duang！！！

像不像？就问你们像不像？哈哈~

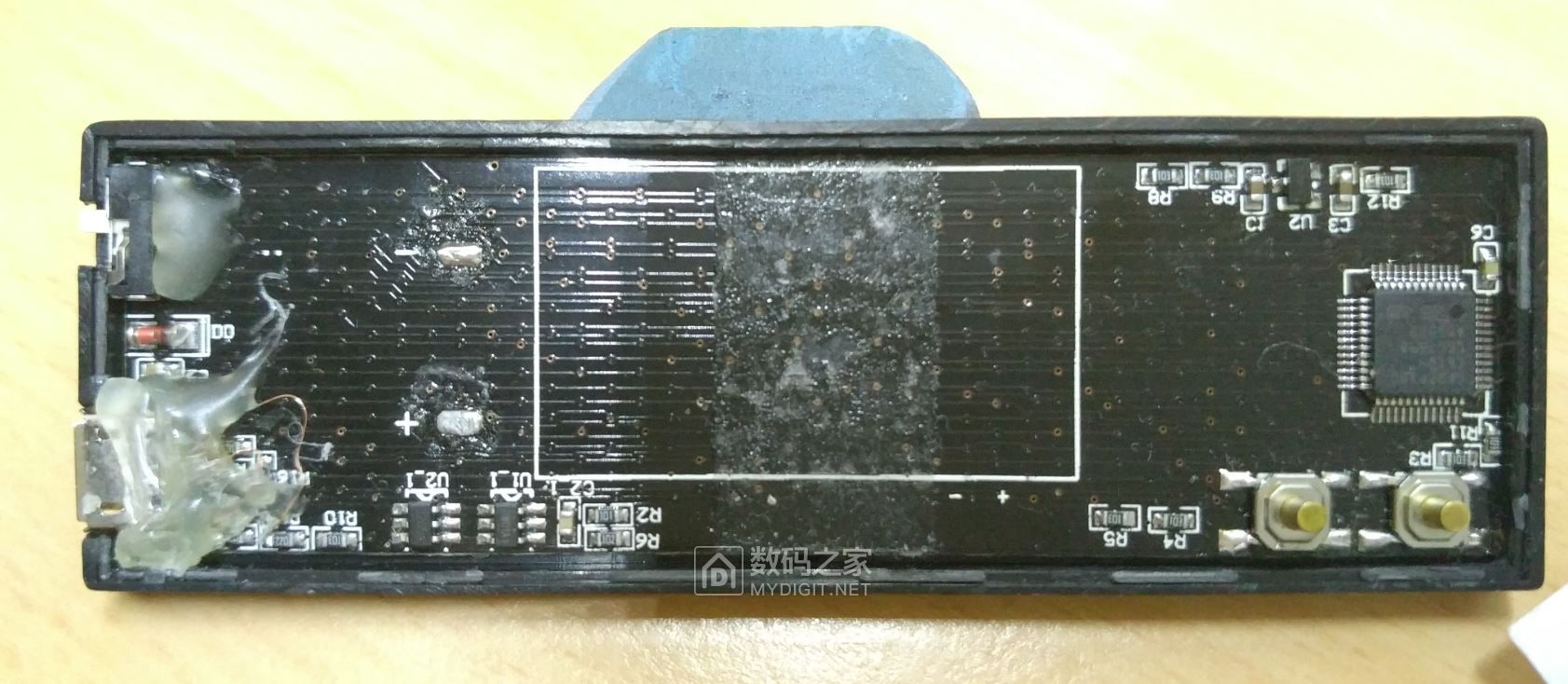

本来绿油是不想要拆芯片跑走线的。但是因为测试条件不方便施展开来，为了方便分析芯片，还是拆下来了

上stm32系列48脚通用转接板测试

使用jlink的命令行工具联机

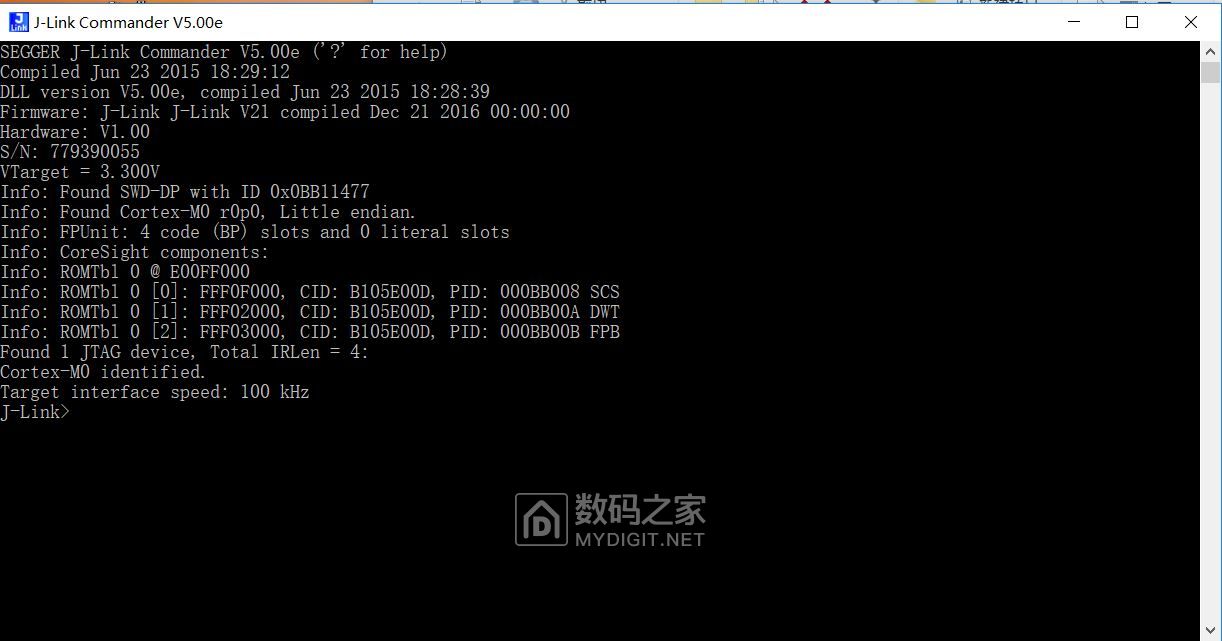

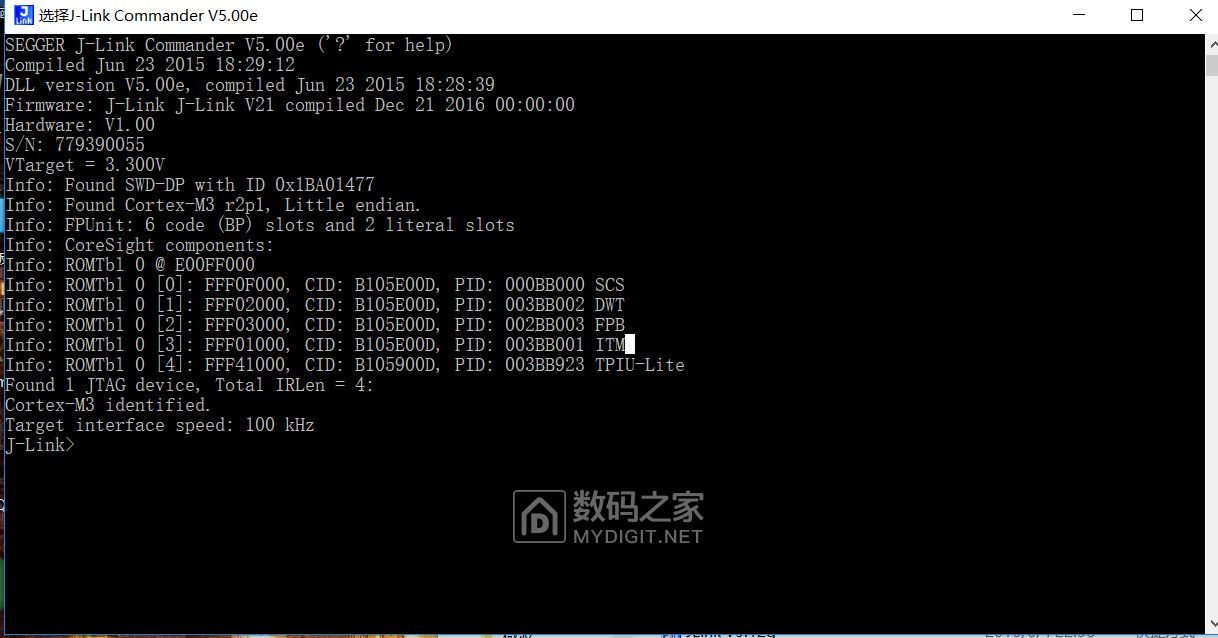

可以看到CORTEX M0内核

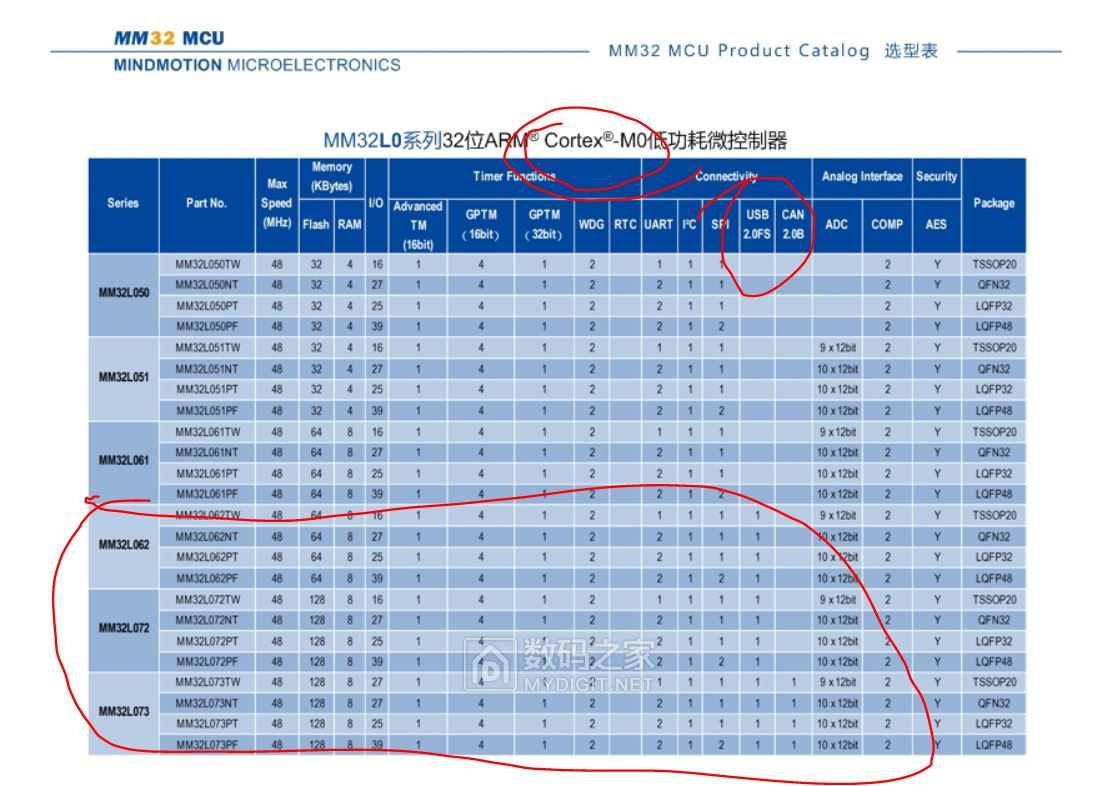

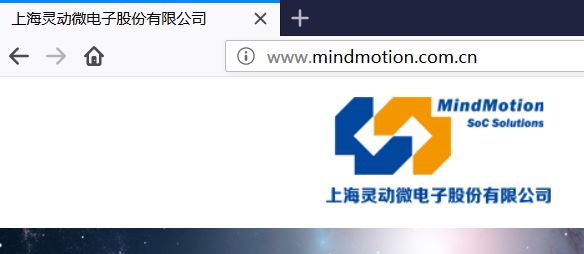

你们上芯片厂商官网找一圈 发现只有mm32l0xx系列符合条件（cm0内核，带usb）

范围缩小到mm32l062/072/073其中的一款

想办法确定下芯片具体型号。结果发现个蛋疼的问题。官方提供的手册居然有错（果然是国内小厂尿性）

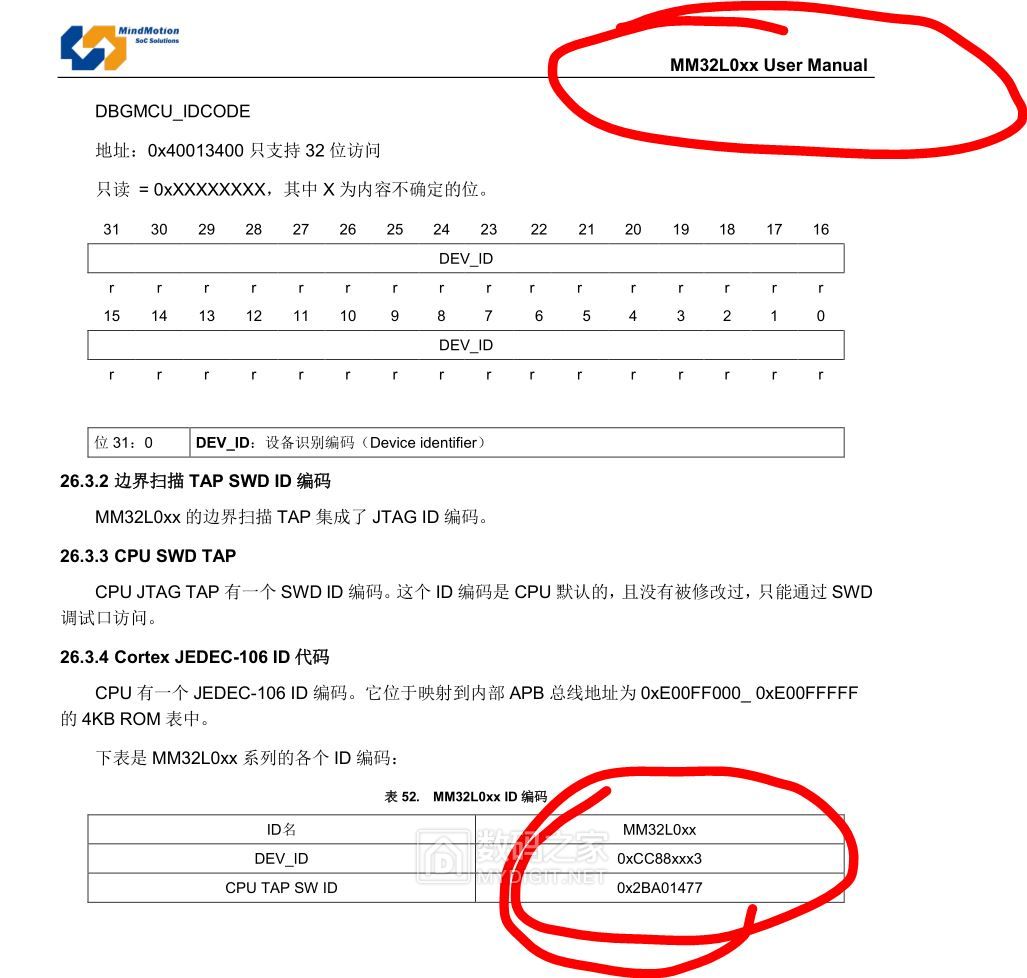

翻开mm32l0系列的参考手册，DBG部分

可以看到swd id和dev id

结果发现，根本对于不上

手册上写swd id是0x2BA01477

实际读取值是0x0bb11477

再对照下读取dev id

发现也是根本对不上

手册上写dev id是0xCC88xxx3

实际读取值是0xcc568091

一开始我还以为是我打开方式有问题

换了好几种方法读取都是这样的。

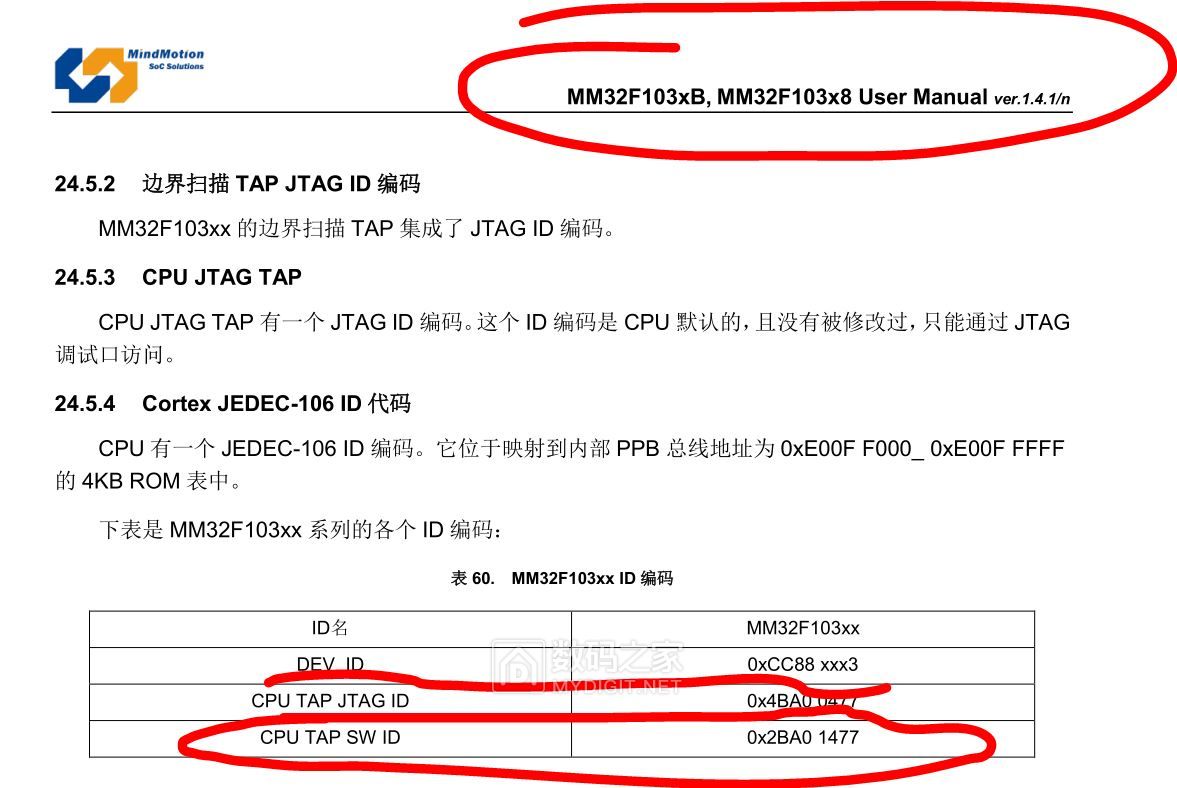

无奈之下去*载下**了mm32f103系列的手册，哈哈，真相大白

手册之间互抄也不记得改改内容啊。

cm3内核和cm0内核id居然一样，贻笑大方啊

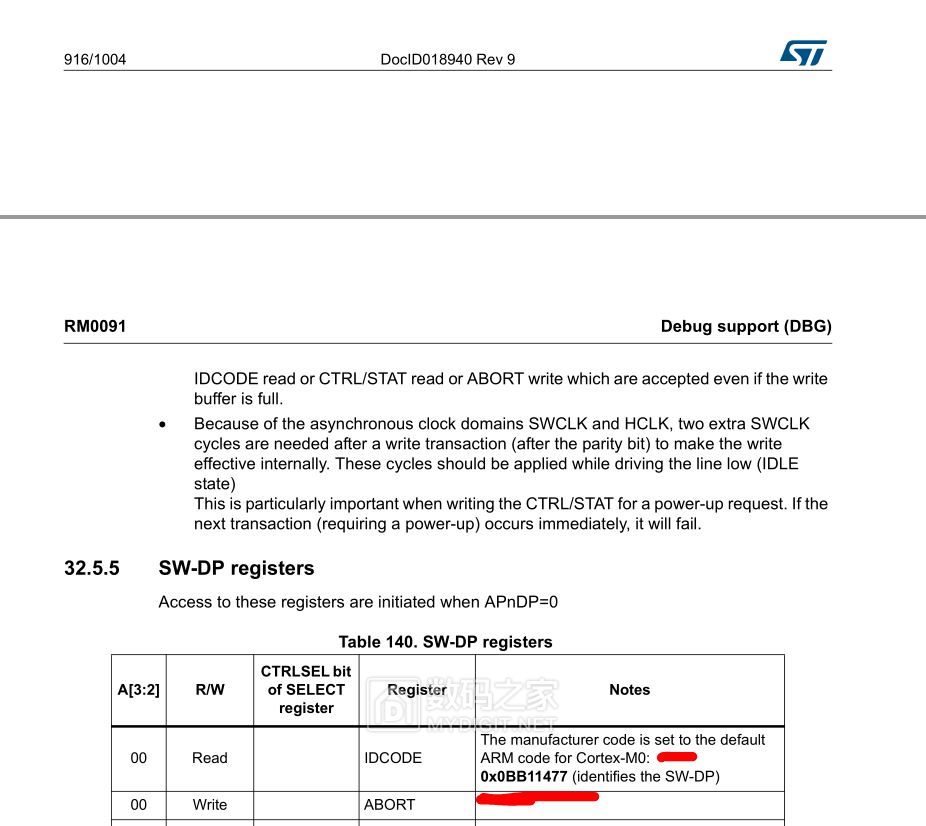

这次翻开正宗大厂 意法家的stm32f0系列的手册看看

写的明明白白，CORTEX M0 内核的swd id规定就是0x0BB01477

根本不是0x2BA01477

本来通过dev id是能确定具体的芯片型号的

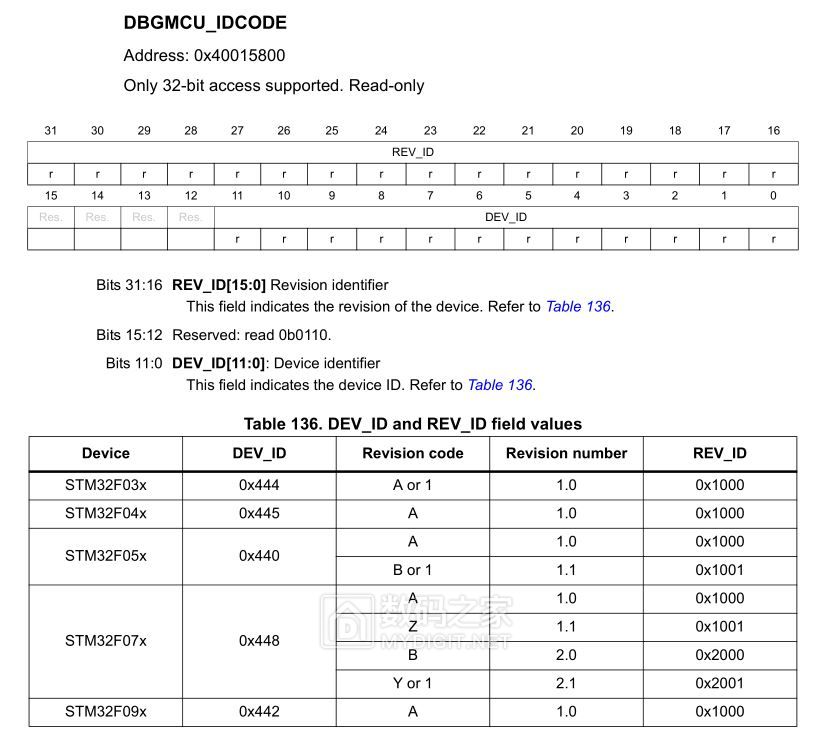

比如stm32f0系列就可以这样区别出来

但是奈何国内小厂，手册瞎写，所以芯片型号根本没法确定。

anyway，反正都是mm32l0xx系列，都是兼容的，只是容量大小有点区别，不影响使用啦。

继续分析是否锁定读保护。

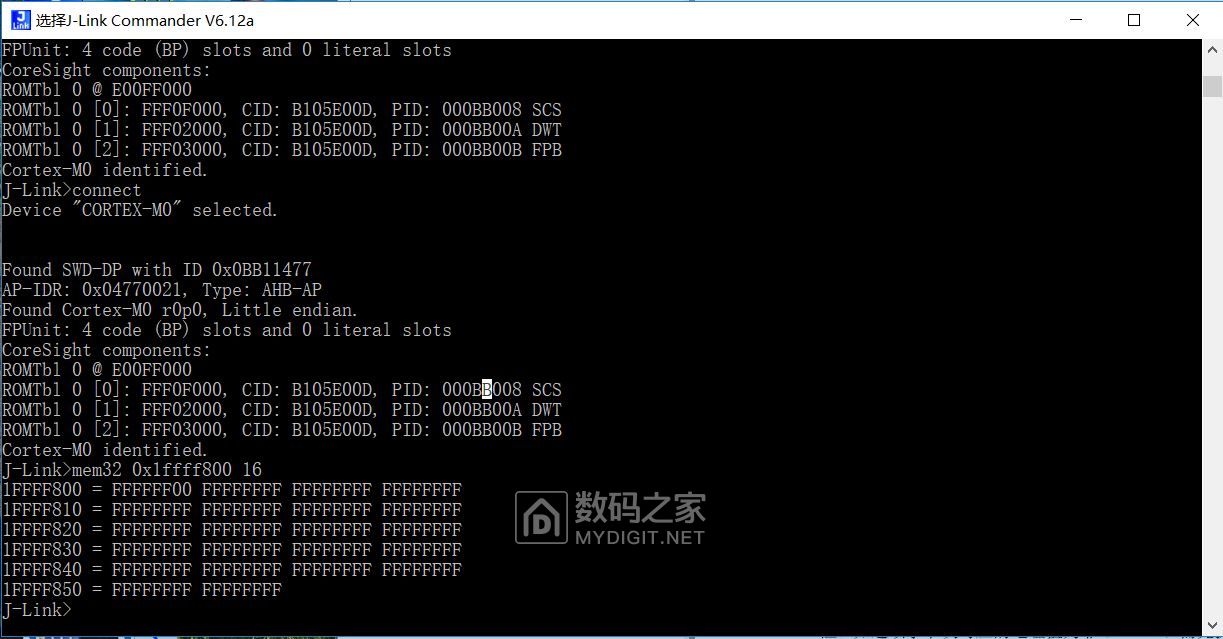

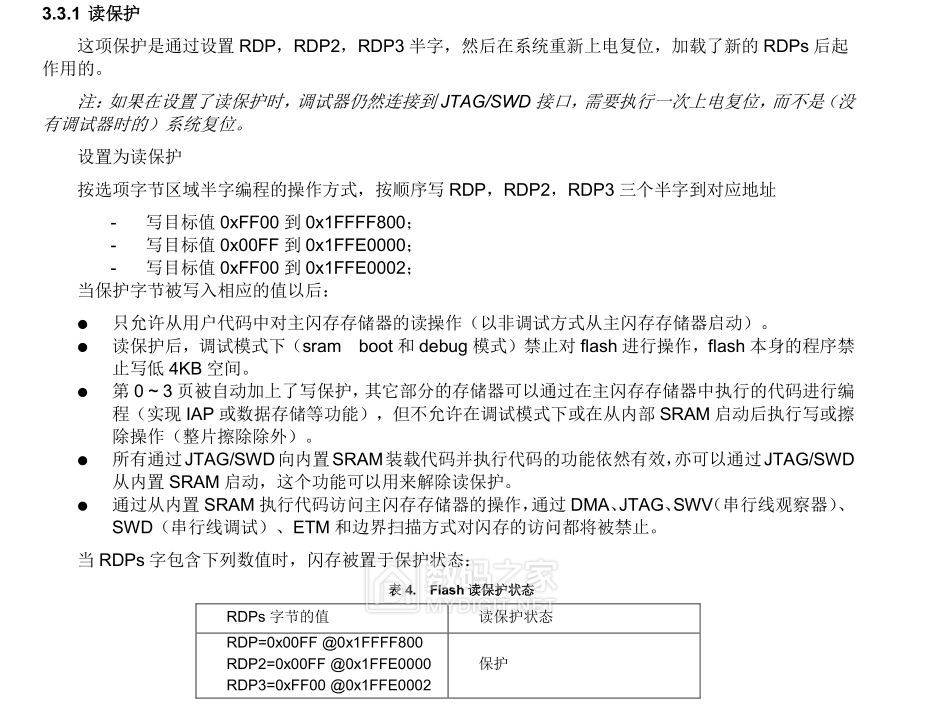

查看参考手册

用jlink直接读这几个位置

很遗憾，符合读保护特征，芯片被锁读保护了

测试读取 0x800000位置的数据，不能读取

那就只能擦除了呗~

注意：这款胸牌一旦解锁，就不能回到原装出厂的程序，以后只能使用DIY的程序

擦除教程：（此处就偷懒借用官方图片了）

（该文件附件提供*载下**）

2、打开unlock工程（附件提供*载下**）

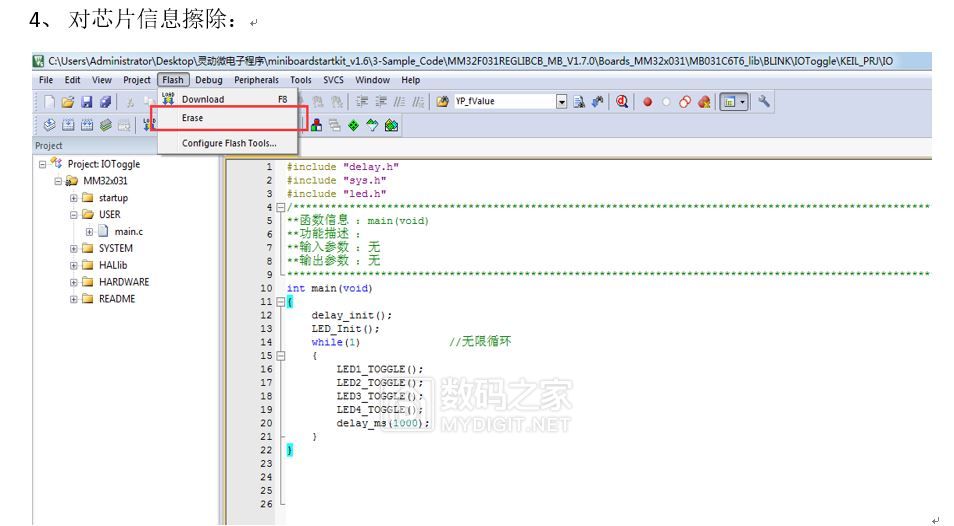

添加Flash选项：

擦除完成，没回头路啦

开始跑走线。这里也比较蛋疼。虽然这个板子是绿油，走线很容易看清楚。但是这个板子过孔盖油盖的太严实了，只能刮开走线才能方便测量了

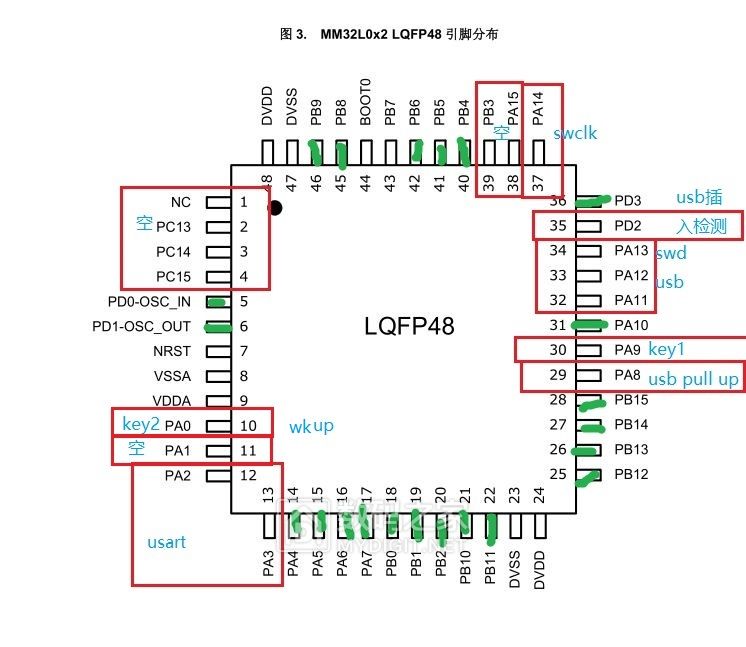

测试出引脚占用图

图中绿色为LED驱动脚

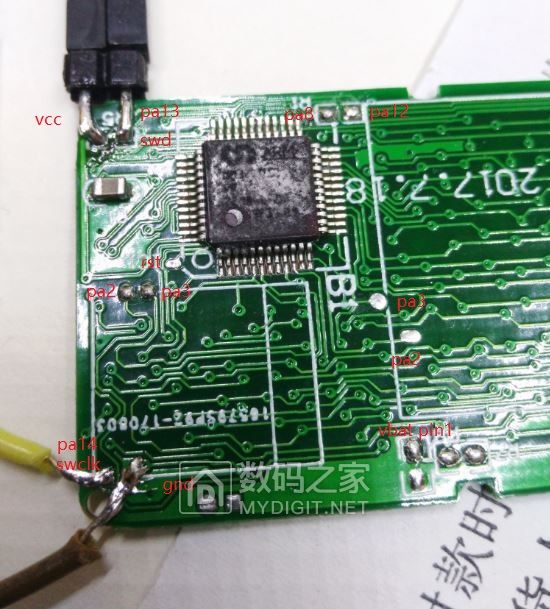

板子上设计者所留的测试点，蛮多的，良心

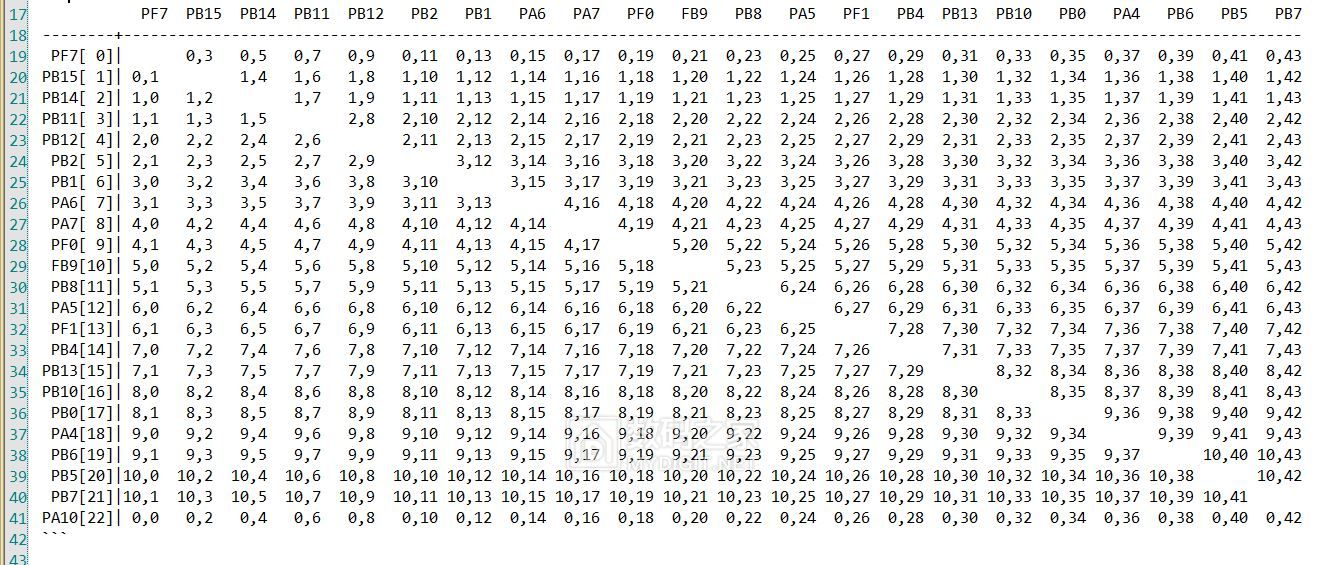

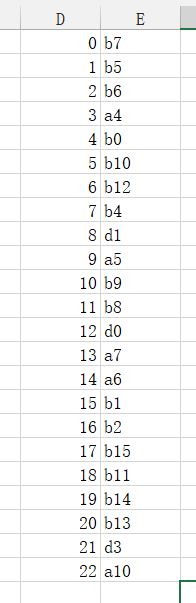

测绘出LED列阵顺序

这款胸牌除了引脚不同外，驱动方法和上面的双按键款一模一样（讲道理这三款胸牌居然LED引脚完全不一样）

焊接回去芯片

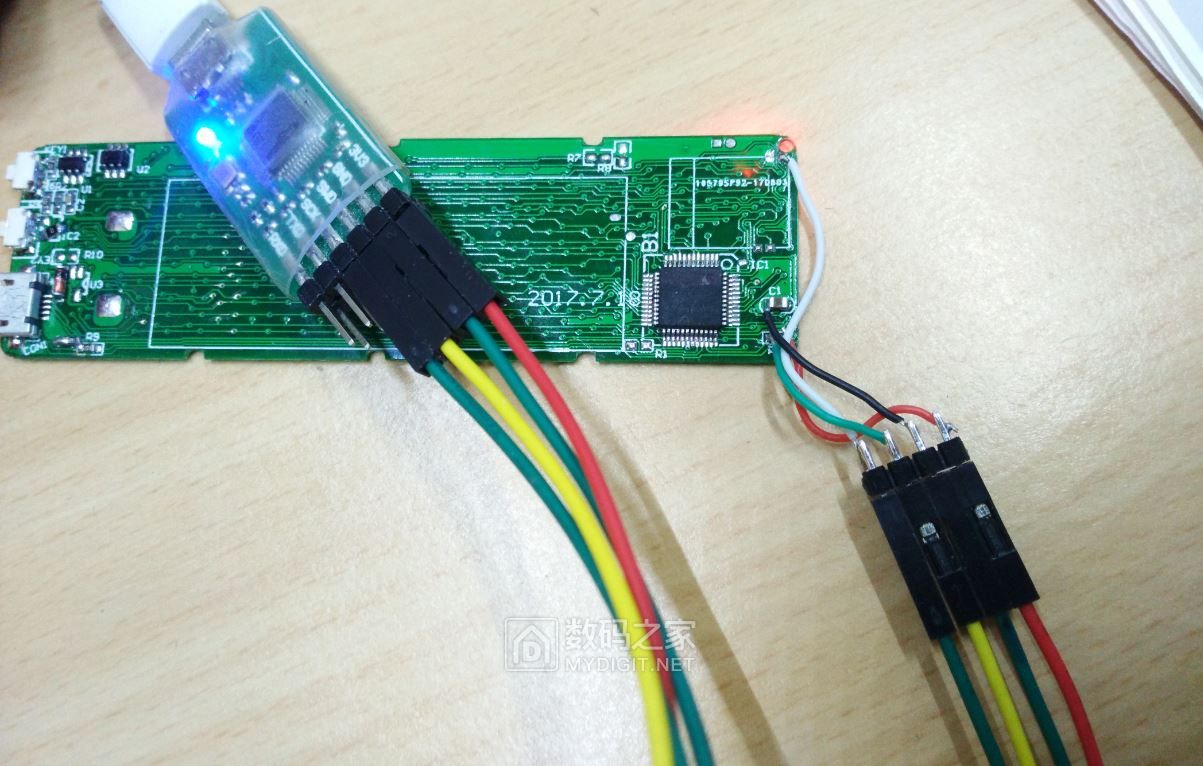

焊接swd调试*载下**接口

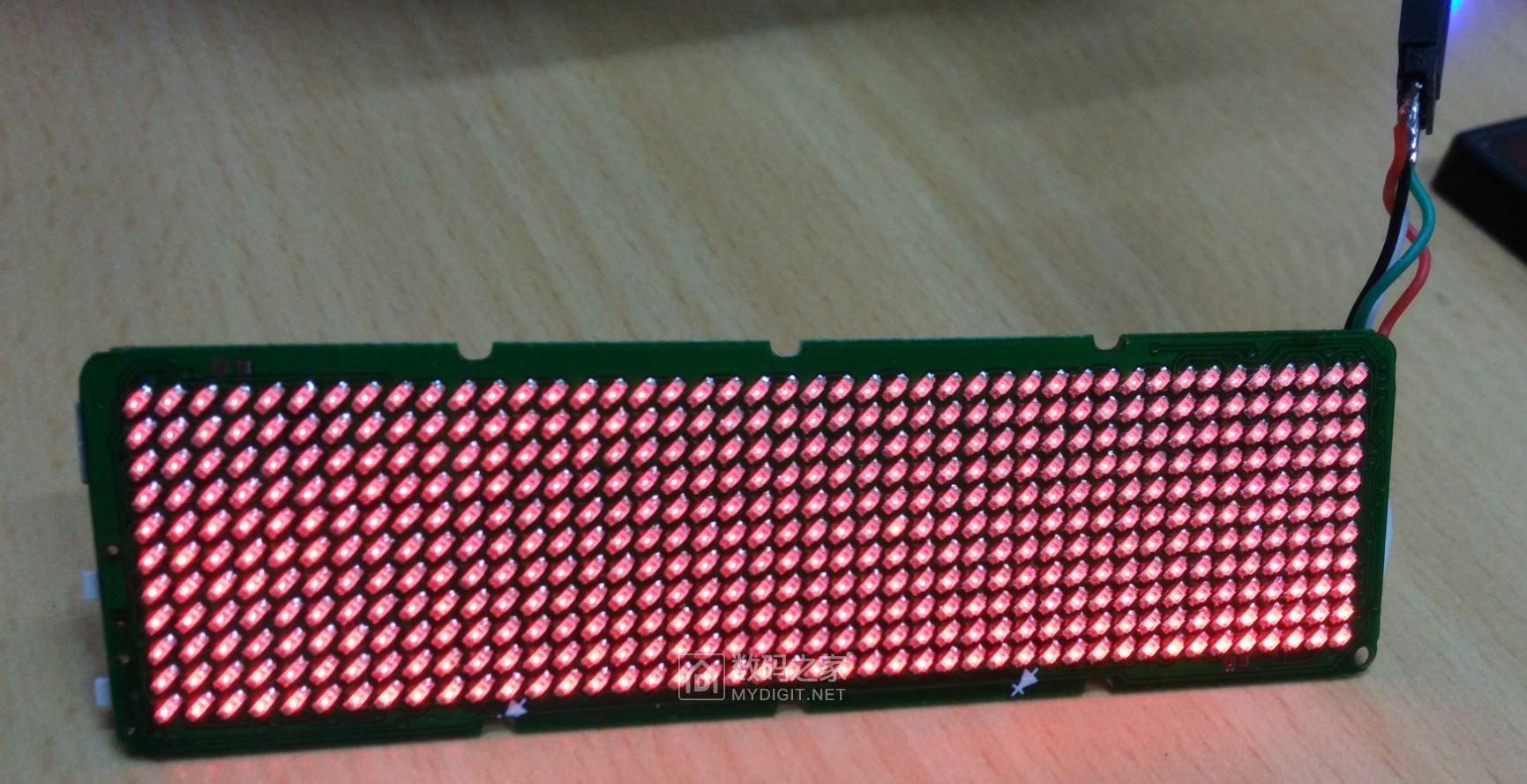

成功点亮

显示测试

改造时钟

大家比较喜闻乐见的项目哈

因为时间精力有限，不可能三款胸牌都改时钟。那选其中一款来弄。另外两款需要各位简单移植，很简单的。

选择单按键款 就是这货

时钟芯片用ds3231。

因为是实验，就先用模块测试了，实际上是可以直接芯片飞线的。只需要飞iic的sda和scl，电源线和备用电压就行（电源线和单片机接一起，备用电源直接接在锂电池上）

这款胸牌上，设定

IIC_SDA_PIN 是 PA2

IIC_SCL_PIN 是 PA3

如图接线

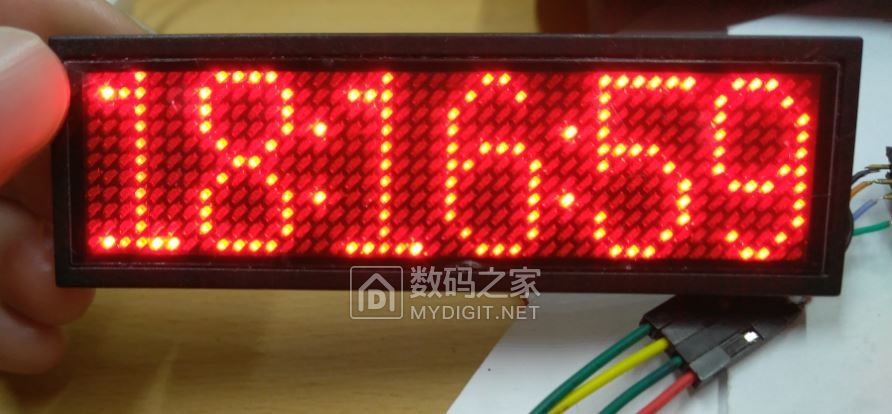

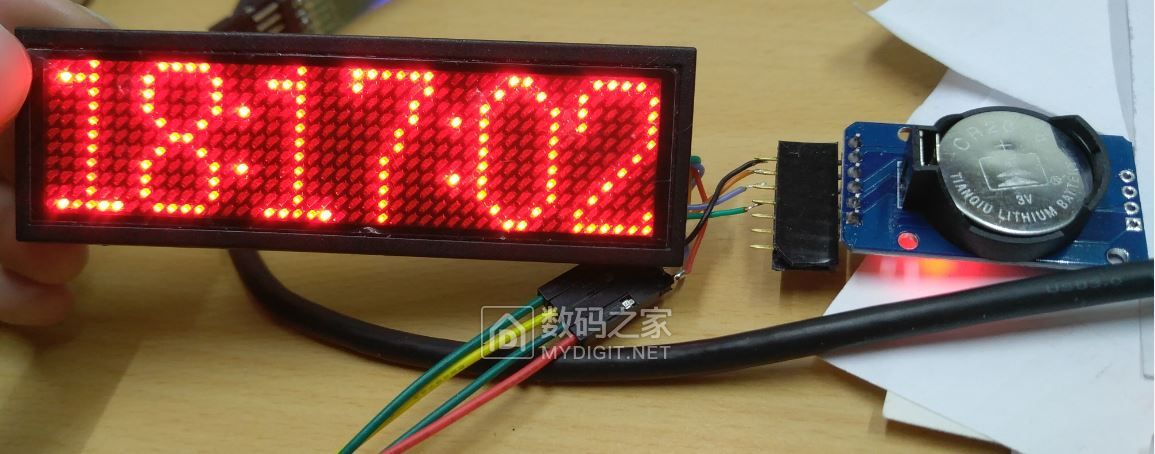

效果如图

（程序见附件）

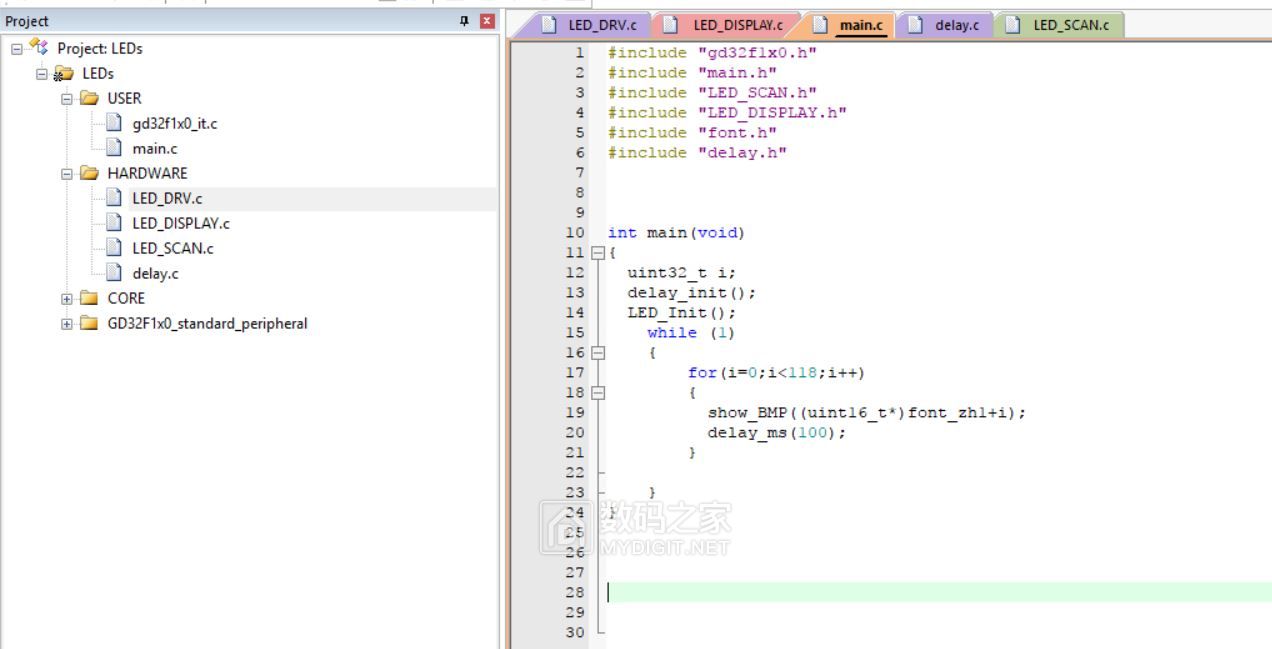

讲一下程序构架

整个程序

LED驱动部分分为三个部分

led_drv是led的底层驱动，负责驱动io（这部分每个胸牌各不相同）

led_scan负责led的扫描 （led_scan和led_drv部分一般写好了就不需要动了）

led_display负责显示内容的呈现

这里有个重要的东西 显示缓存

也就是说，所有要显示的内容，都是写到显示缓存内的。然后刷屏程序会自动读取并刷屏，具体刷屏部分不用操心。

这个显示缓存，每个uint16_t数负责一列，只取前11位

开源代码需至原帖获取，地址：http://bbs.mydigit.cn/read.php?tid=2324306

谢谢观看！
