设备地址码、二次码通用编码规则、
一、二次码的编写及编码表/图制作手册
一、对设备一次码/二次码的理解
1、一次码
一次码，又称原始码、原码、设备码、编码地址，是根据需要为 设备自身 编写的 名字 。是为方便 在众多设备中 找出 需要的确定设备而 为其赋予的设备特性 ， 可使用 手持编码器 或火灾报警控制器 主机端 进行读写。
|
单一地址设备 |
可编写一个地址编码 |
|
双地址设备 |
可编写的一个地址码，第二个地址码按+1自动写入 |
编码地址码的最大点位数，为该品牌设备 单一回路 可容纳点位数 （海湾单一回路可容纳点位数1到242），即海湾设备编码地址为1-242，注意无法写入超额地址。
|
单回路 设计 |
地址码与设备一一对应，不允许两个设备合用一个地址码， “重码”的本质 即 同一回路 的 多 个设备，被编入了 同一地址码 。 |
|
多回路 设计 |
主机由“回路号”、“地址码”两个部分构成 设备编号 ，共同作用下锁定一个确定的设备。故不 同回路 的设备可以使用一个地址码，因为还有一个因素即“回路号”可将两者区分，不属于重码。 “重码”特指， 同一回路 的 多 个设备，被编入了同一地址。 |
GST200和GST500为例

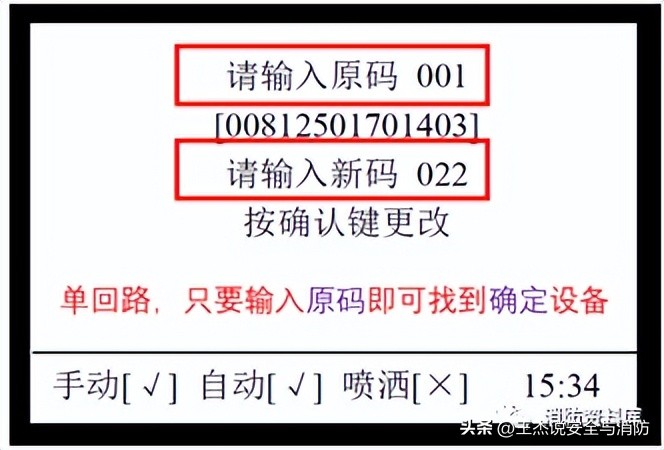

下图为单回路主机，修改配接设备地址时的对话框：（“系统设置”—“6调试状态”—“4更改设备特性”—“更改编码”）
下图为多回路主机，修改配接设备地址时的对话框：（“系统设置”—“工作状态设置”—“2调试状态“//“系统设置”—“8总线设备调试状态”—“2设备编码修改”）
2、二次码
二次码，是外部设备要 融入系统时 ，火灾报警控制器 主机 为该设备，进行定义的一个“身份证号码”，属于该设备的设备定义的一个重要组成部分。
设备定义 中的 用户编码 ，由二次码（6位）+设备类型码（2位）组成。
二次码（6位），可由用户任意编写与一次码（原始码）间无直接关系，但工程上一般遵从《通用编码规则》以方便对通过二次码，确定编码设备的位置信息。
《二次码的通用编码规则》
注意：二次码为6位编码，不足位用零占位。

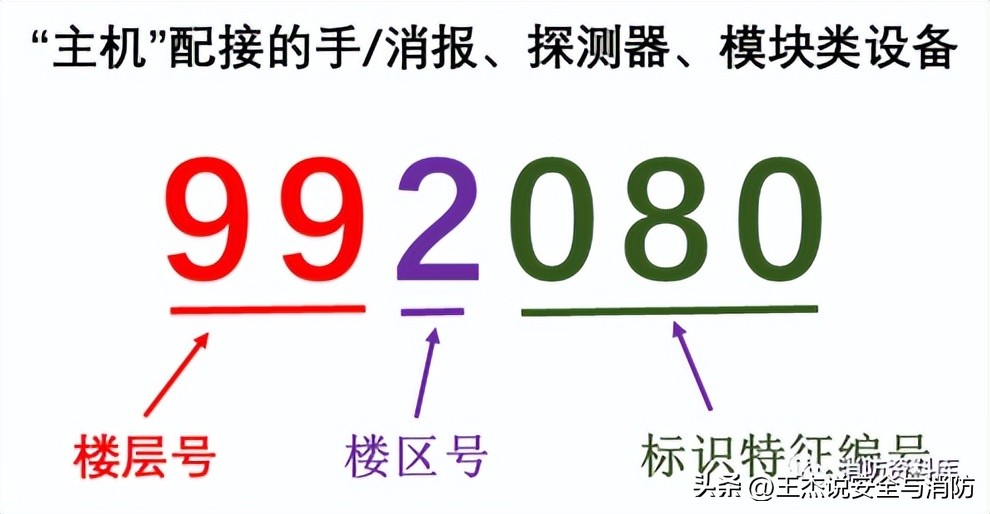

（1）主机总线直接配接手报、消报、探测器、模块类设备
楼层号（一、二位）：取值范围为0~99。规定地下楼层，自地下一层起按99、98倒序命名。（即，地下一层为99，地下二层为98，依此类推）
楼区号（三位）：取值范围为0~9。楼区是特指复杂的大规模建筑的一个相对独立的建筑物或区域）。
|
建筑（群）类型 |
楼区号意义 |
|
多栋写字楼 |
每一栋楼可视为一个楼区 |
|
单一住宅建筑 |
每个单元可视为一个楼区 |
|
商业综合体 |
相对独立的商业区块/防火分区 |
标识特征编号（四、五、六位）：设备所在房间号（常见旅馆类设备）或设备一次码（原始码）。
（2）主机配接火灾显示盘
一·二位 ， 三位 ， 五六位 同（1）中所述，分别指示 楼层 、 楼区号 、 标识特征编号。
第四位，取值范围为1~4。为火灾显示盘 工作方式 设定位。
|
分类 |
显示方式 |
显示方式描述 |
|
0 |
全显 |
所有 火警信息均显示 |
|
1 |
楼显 |
显示 本楼所有 火警信息 |
|
2 |
邻显 |
只显示火灾显示盘 所在楼层 和 上下楼层 的火警信息 |
|
3 |
定显 |
仅显示 本楼的本层 所有火警信息 |
|
4 |
扩大定显 |
不考虑楼号，显示 建筑本层 的所有火警 |
|
5~9 |
无意义 |
禁用 |
（3）主机配接从机类设备及从机配接 手报、消报、探测器、模块类设备

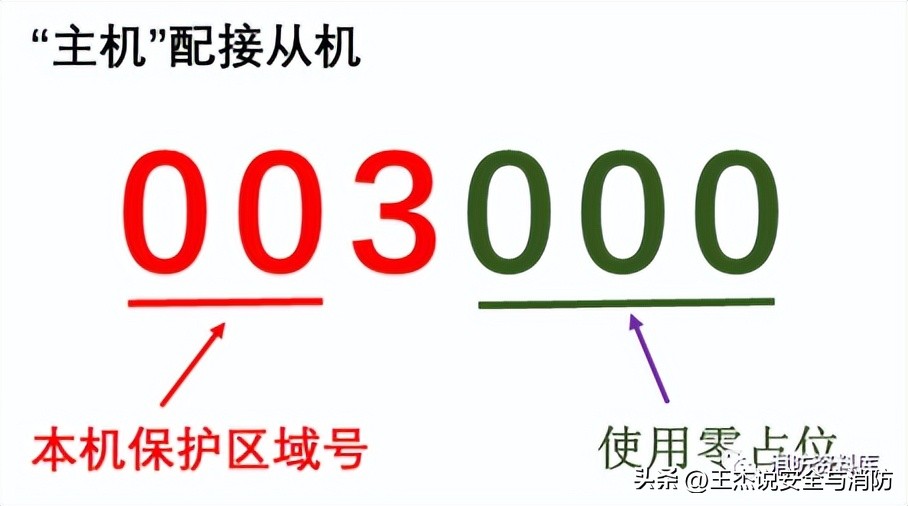

①从机
建议对 从机 的二次码 前3位进行编码 ， 后3位使用0进行占位 ，后三位留给区域内配接探测器、手报、模块等设备，便于快速从机配接设备所在区域。
注意： 从机 与火灾报警控制器主机联网时， 从机二次码 不能与火灾报警控器 主机上配接的其它设备 编制相同二次码！！

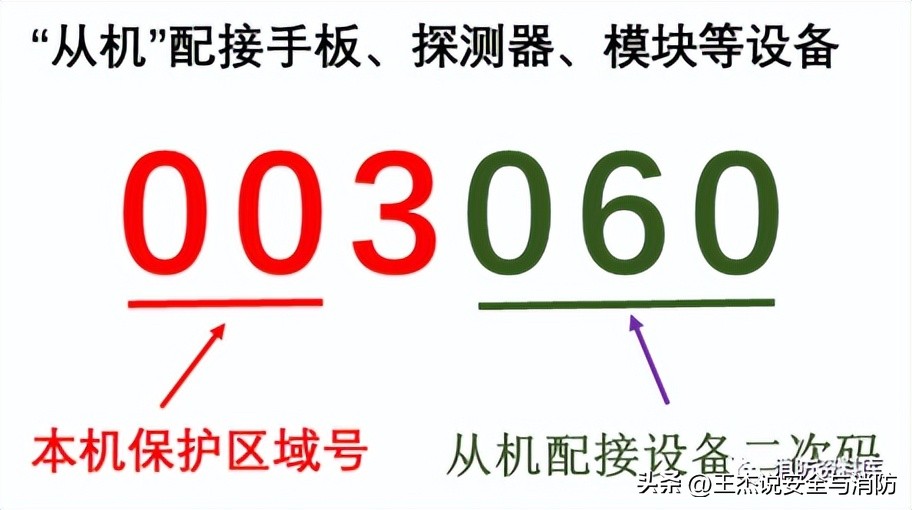

②从机配接 手报、消报、探测器、模块类设备
来源：消防资源库
