大家好，欢迎来到维京的修复日记。今天是一位新的大神，所以依然是老规矩。他今天修复了这个东西有点离谱，虽然只是一把手斧，但是品相确实是差的有点离谱。感觉应该是被火烧过又埋在了地里面，把手肯定是没法要了，所以大哥直接去掉。去掉之后就开始正式进行修复。

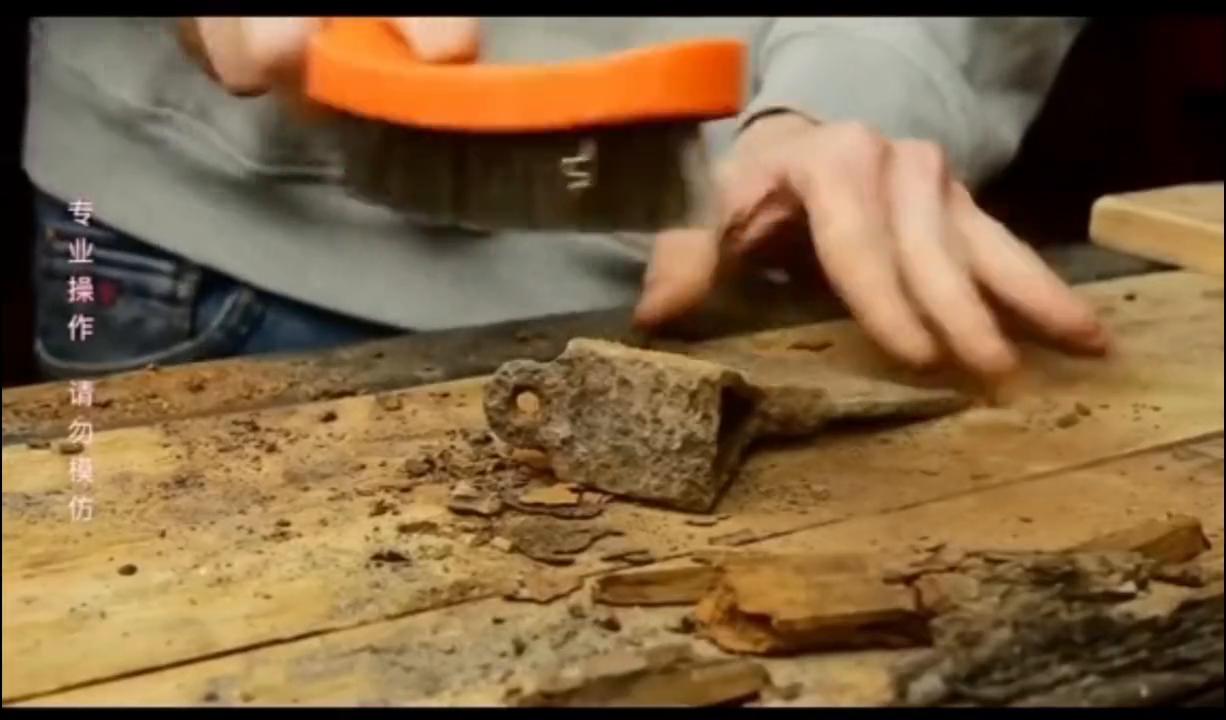

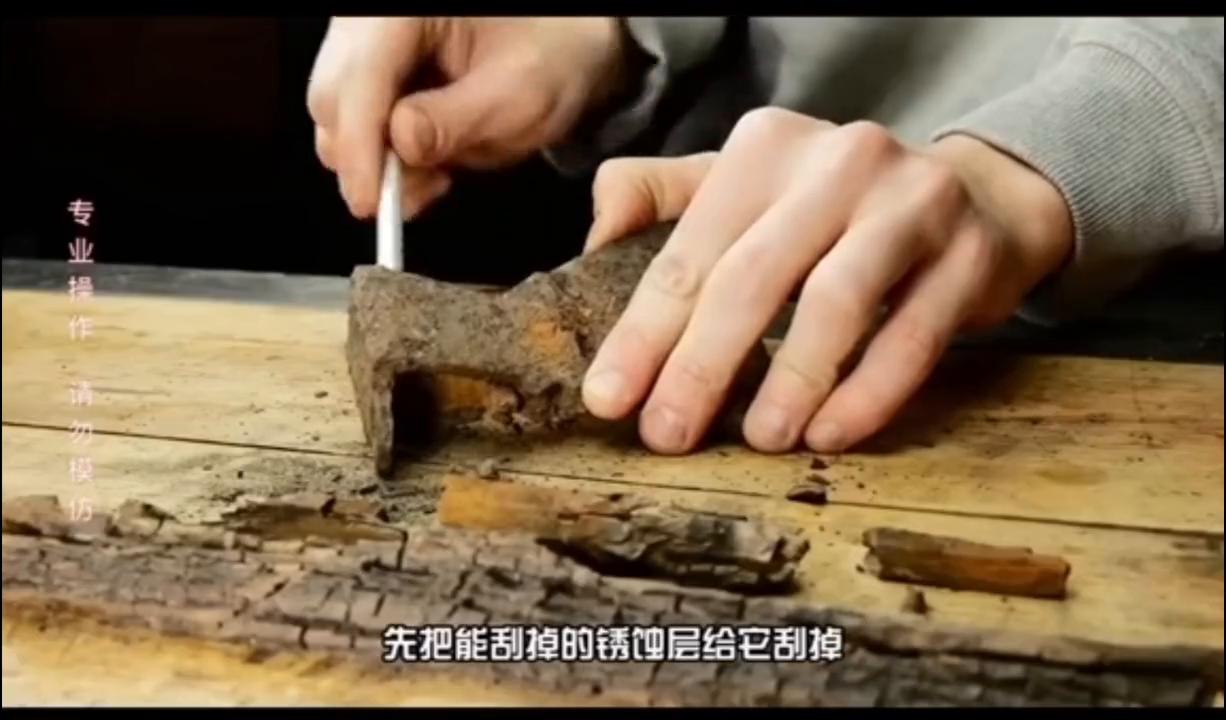

·先把能刮掉的锈蚀层刮掉。大哥是没有说这把手斧的具体来源，就从品相来说也不太像是什么正常的地方来的，但是年龄就不是太好判断了。
·现在要先用醋酸做一下浸泡，因为表面的锈蚀层比较厚，直接喷砂不一定能喷掉，所以先泡一下。大哥是泡了24个小时，然后拿出来用小苏打做一下中和。因为小苏打是碱性，醋酸是酸性，小苏打可以去掉斧头上面残留的醋酸。

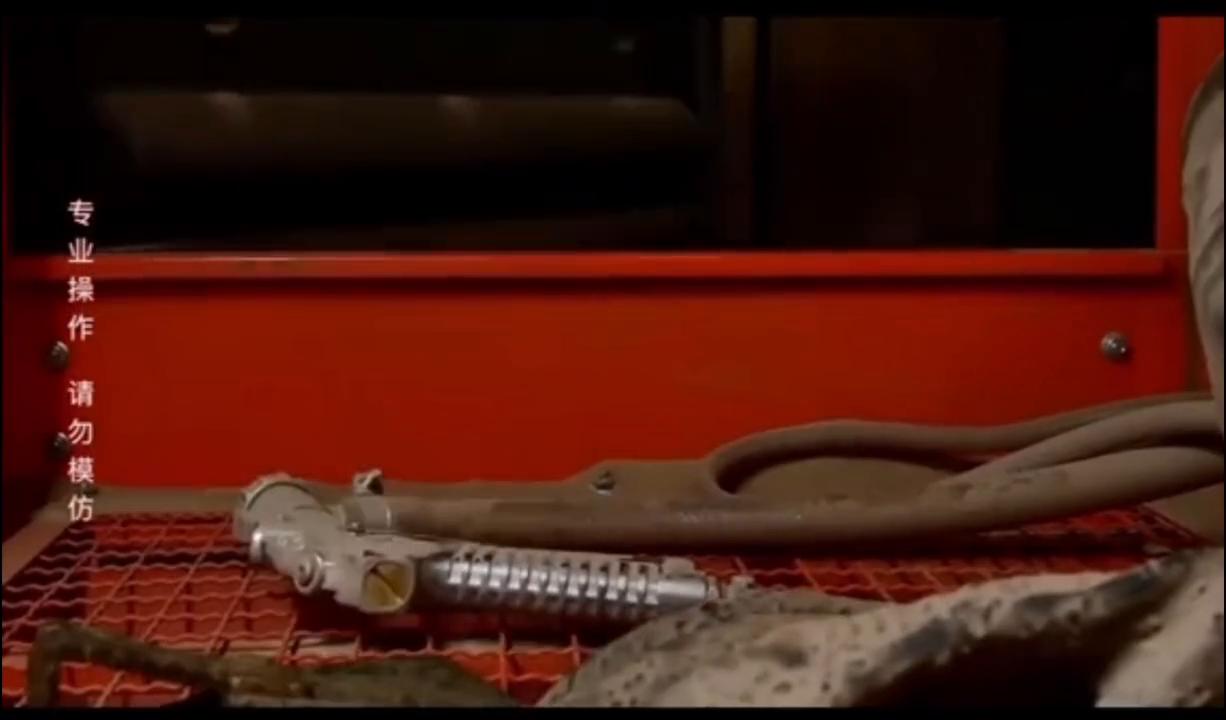

·这个是做一下清洗，清洗完成之后大哥还是选择用喷砂机给表面做除锈。而且大哥用喷砂机是用了两种磨料，第一遍是用了细砂，在打磨第一遍之后又换了比较粗的棕刚玉，这个就是更换磨料。喷砂机的磨料其实是可以重复使用的，但是也会有一定的损耗，所以需要定期的去更换。
·这是喷砂之后的效果，斧头的品相确实不是特别好，表面有很多被腐蚀出来的坑洼，也有绷刃。这是用铜丝给做了一下表面打磨。

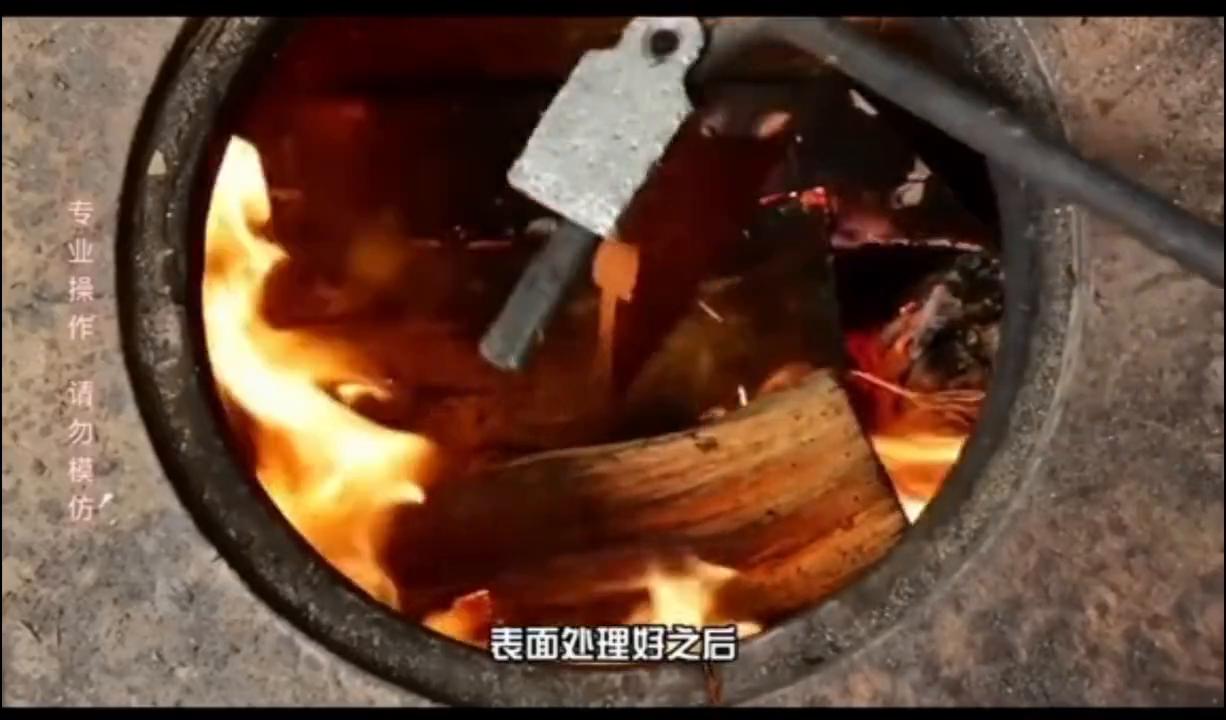

·现在大哥是要给这把废弃头做退火，退火的办法非常的原始，用的是木材加了一个炉子，先把柴火引燃，到达一定温度之后再把头放进去。测试了一下温度是650摄氏度，退火的目的其实就是为了降低工件的硬度，方便后续的处理。
·温度达到之后把手放进去，用650度的高温把斧子整体烧红之后又拿出来放到了炉子下面，这样让它缓慢的冷却，持续了8个小时，可以继续处理斧头。
·还是用铜丝轮先打磨了一下表面，退火的主要目的是手斧*刃开**，先把刃整体打平，打平之后再去打斜面，硬度应该也不会太高的，只是大哥为了砂带机更好的操作，所以才做了一遍退货。这是*刃开**之后的效果。
·然后大哥又用了电摩笔处理了一下连接孔，做了一下打磨，再用了锉刀给缝纫边缘做了下打磨。大哥其实并没有过多的去处理斧头表面，看起来其实还是挺舒服的，而且有点锤击纹的感觉。
·表面处理好之后给斧头淬火提升硬度，所以就给刃做了水淬，整体做的是油淬，因为水淬出来的硬度是比油淬高一些。大哥用锉刀稍微试了一下硬度，就给斧头做了回火。回火用的是烤箱，每个大神的习惯不一样，220-250都可以，现在看着其实有一点帅。

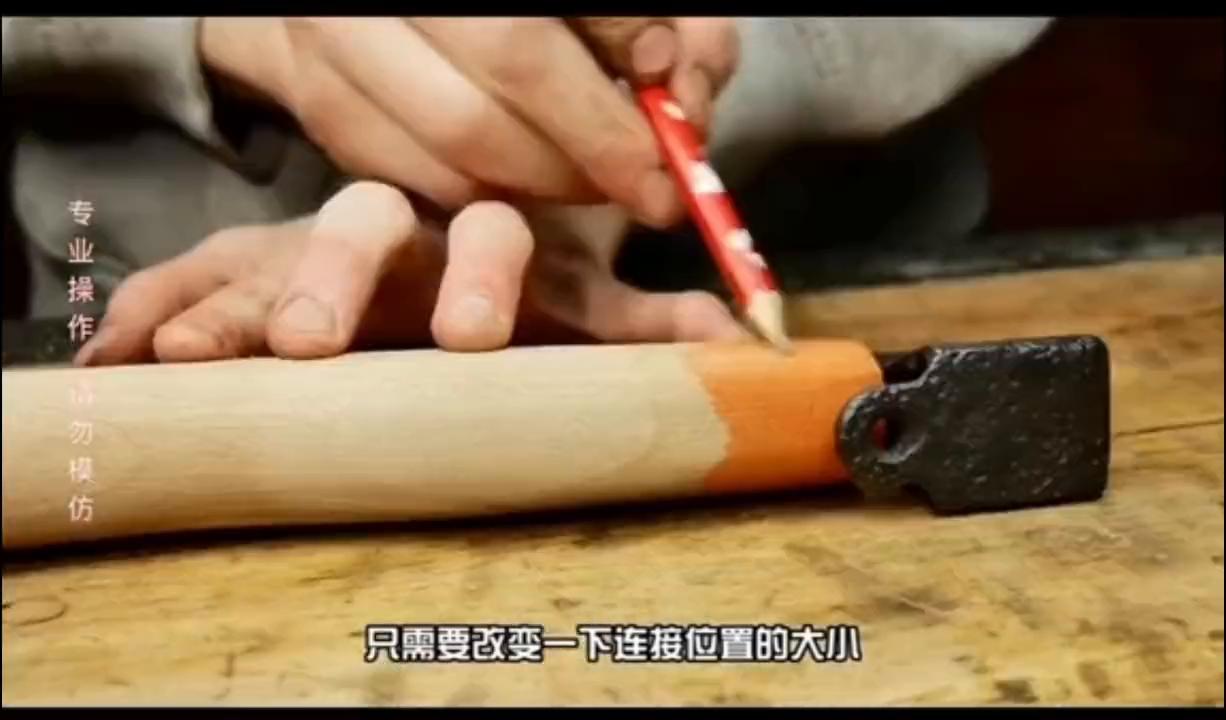

·最后大哥就要给这把废弃的手斧拿了一根半成品的柄，只需要改变一下连接位置的大小，再整体做一下细微的调整，做一下形状。大哥这一次柄就是修复这把手斧最大的败笔，在最后看到我真的是强迫症都犯病了。
·大哥给尾部开了一个小孔，本来最开始可能想的是开一个孔打一个黄铜圈进去还是什么，结果开了之后木销钉直接填了。最后用砂纸给整体做了一下打磨，最后给连接的位置开上一字桶，方便等会打上木楔子。

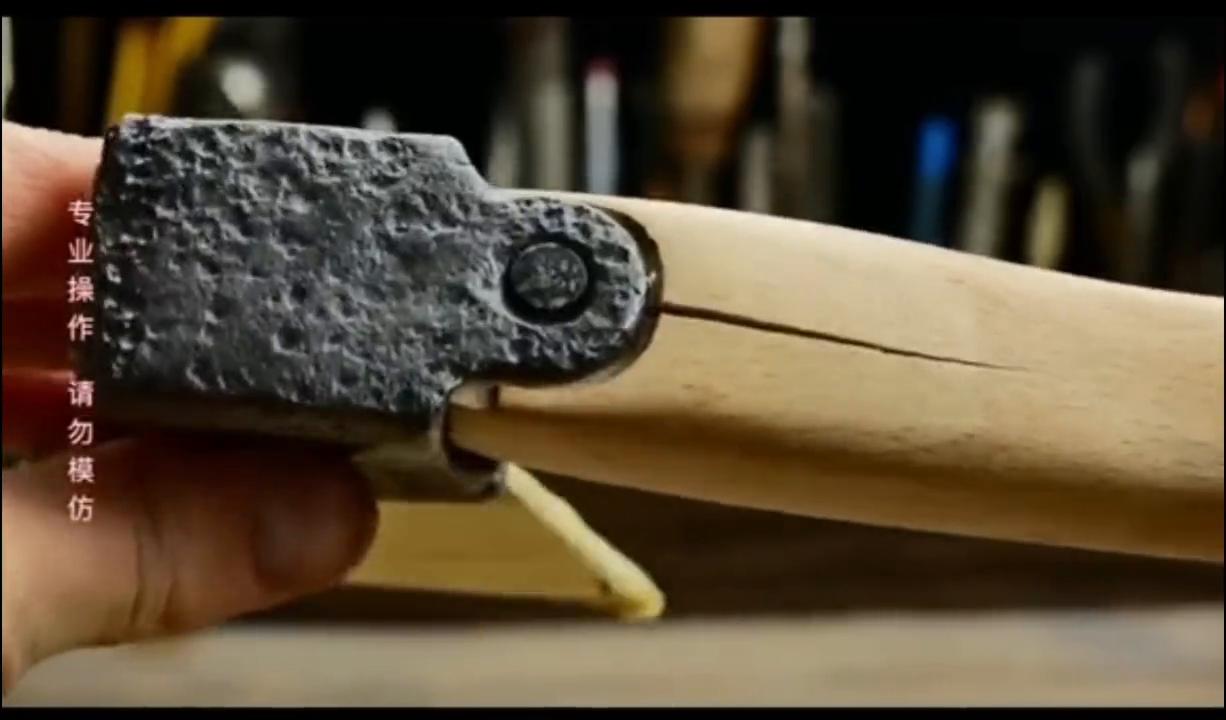

·现在是开始安装，这就是我说的把我强迫症都搞犯了的事情。大哥先用木模子把整个柄做了固定，然后把原本这个位置的连接钉固定回去，结果没有想到锤开裂了。这个成品确实是挺帅的，但是裂缝多少有点拉低整把手斧的档次。
·大哥这是给手柄涂上木蜡油，然后这把废弃手就全部修复完成了。
这是修复前后的区别对比，这个对比看起来其实非常震撼的，但是我总能想到裂。还有就是大哥给把手尾部填的那一根木销钉，这个其实也挺影响的，不知道大哥是专门为了做这个设计，还是真的就是后悔了所以填。
做了一下演示，
