线控器型号:

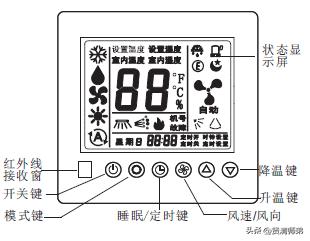

控制器主要由两部分组成， 上部分为显示面板， 下部分为操作面板；
控制器的功能： 主要进行用户空调器的开关、设定运行模式、温度、风扇速度及其他功能设置等。

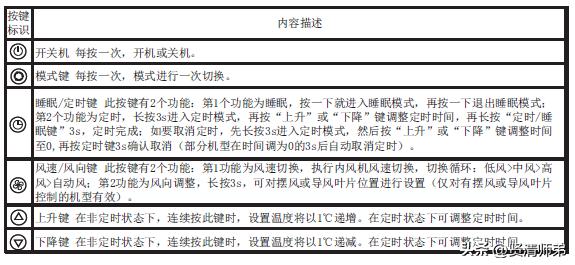

1.. 机组开机关机
通过线控器上的“ 开/关” 键
2.. 温度设置和范围
系统的温度设定范围取决于本线控器所控 制的空调器室内机， 可通过线控器上的“ 升温键” 和“ 降温键” 设置。
3.. 工作模式
通过线控器上的“ 模式” 键设置工作模式 红外线
有如下五种模式 ： 接收 窗 制 冷=> 除 湿=> 送 风=> 制 热=> 自 动=> 制 冷=> 开关 键 注 ： 部分机型无自动模式 。

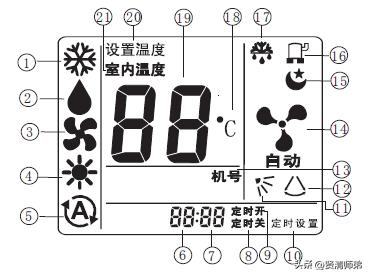

4 . 显示说明：
|
标号 |
内容描述 |
标号 |
内容描述 |
|
1 |
制冷模式标志 |
12 |
摆风标志（有摆风控制机型用） |
|
2 |
除湿模式标志 |
13 |
室内机地址/故障显示标志 |
|
3 |
送风模式标志 |
14 |
风速显示标志 |
|
4 |
制热模式标志 |
15 |
睡眠标志 |
|
5 |
自动模式标志 |
16 |
压缩机运行标志 |
|
6 |
定时小时显示 |
17 |
除霜标志 |
|
7 |
定时分钟显示 |
18 |
摄氏度标号 |
|
8 |
定时关机标志 |
19 |
温度或湿度值显示 |
|
9 |
定时开机标志 |
20 |
设置室内温度标识 |
|
10 |
设置定时标志 |
21 |
室内温度标识 |
|
11 |
导风叶片位置标志（有叶片控制机型用） |
5. 线控器安装
请由专业人员安装,安装前请确认已切断电源。本产品应安装在空气流通的环境，远离热源。安装时请务必确认,线控器与其控制的空调器室内机在同一房间。
安装步骤：
1.用小‘一’字螺丝刀插入线控器下方的方形槽中，松开后盖下部；
2.松开后盖上部，取出后盖；
3.将后盖固定在指定的位置上，接上通讯线；
4.固定前盖上端；
5.将前盖下端压入后盖中，扣上前盖。
6. 接线说明

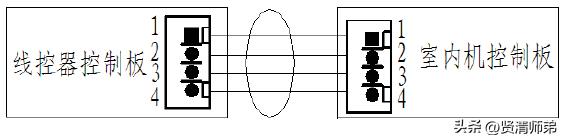

- 线控器控制板上插座的1和2脚对应连接线的信号线，3脚对应连接线电源的正极，4脚对应连接线电源的负极。
- 当连接线需要加长时，请保证线控器控制板上插座的1脚和室内机控制板上插座的1脚相连，线控器控制板上插座的2脚和室内机控制板上插座的2脚相连。
