重新学习并整理了三极管和MOS管的相关知识，以备以后使用时方便查看。如有错误还请多多指点！

1，三极管

三极管有三个级，分别是：基极（base）、集电极（collector）、发射极（emitter）三极管分为 NPN、 PNP 两种型号。

对于 NPN型的，只要 b 极电压比 e 极电压大 0.7V，则三极管就“开”，否则就“关”；

对于 PNP 型的，只要 e 极电压比 b 极电压大 0.7V，则三极管就“开”，否则就“关”；

（简化的）具体应用时：

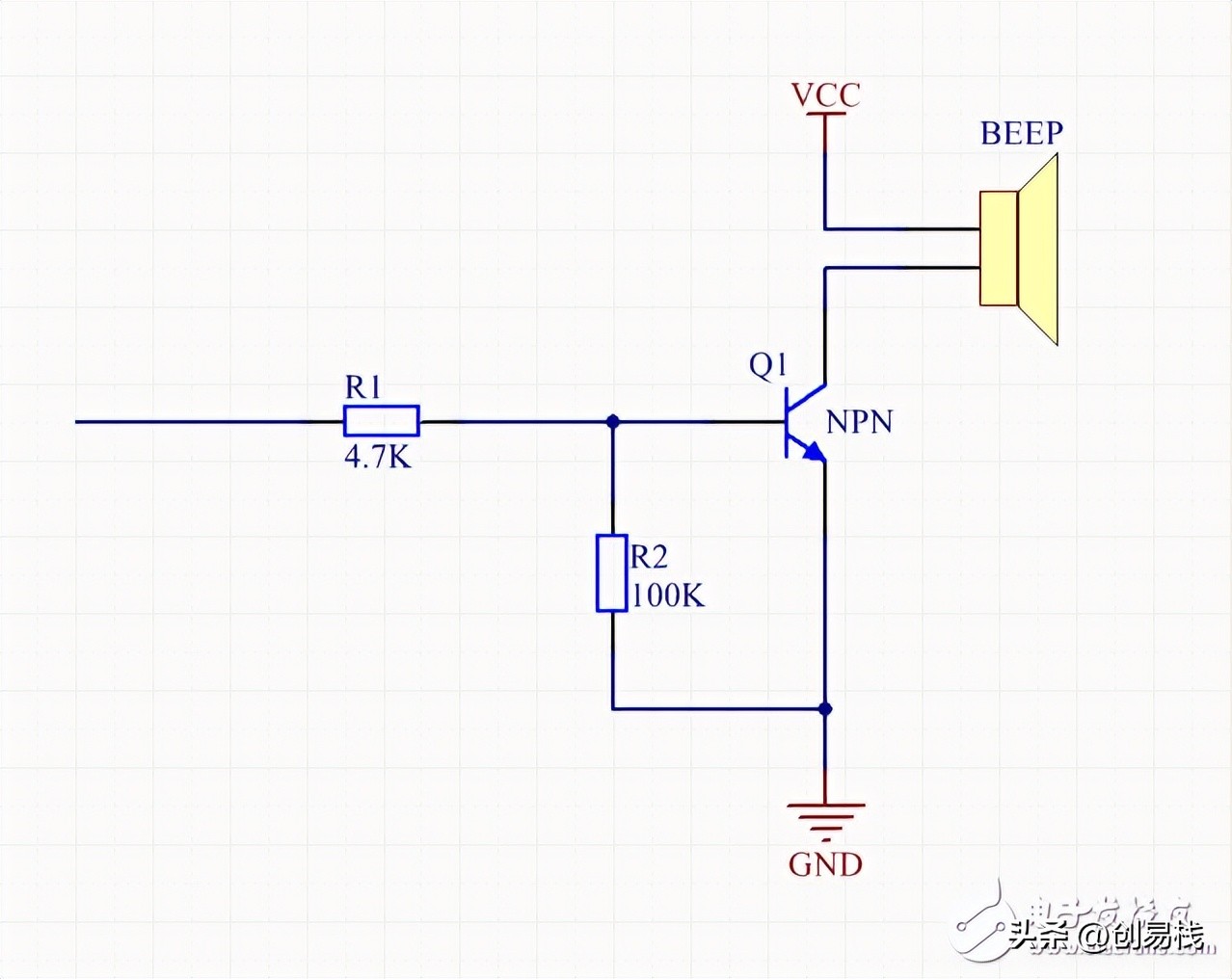

NPN 的三极管b 极为高电平时则三极管导通； b 极为低电平时则三极管截止。 PNP 的三极管b 极为低电平时则三极管导通； b 极为高电平时则三极管截止。NPN的典型应用原理图：

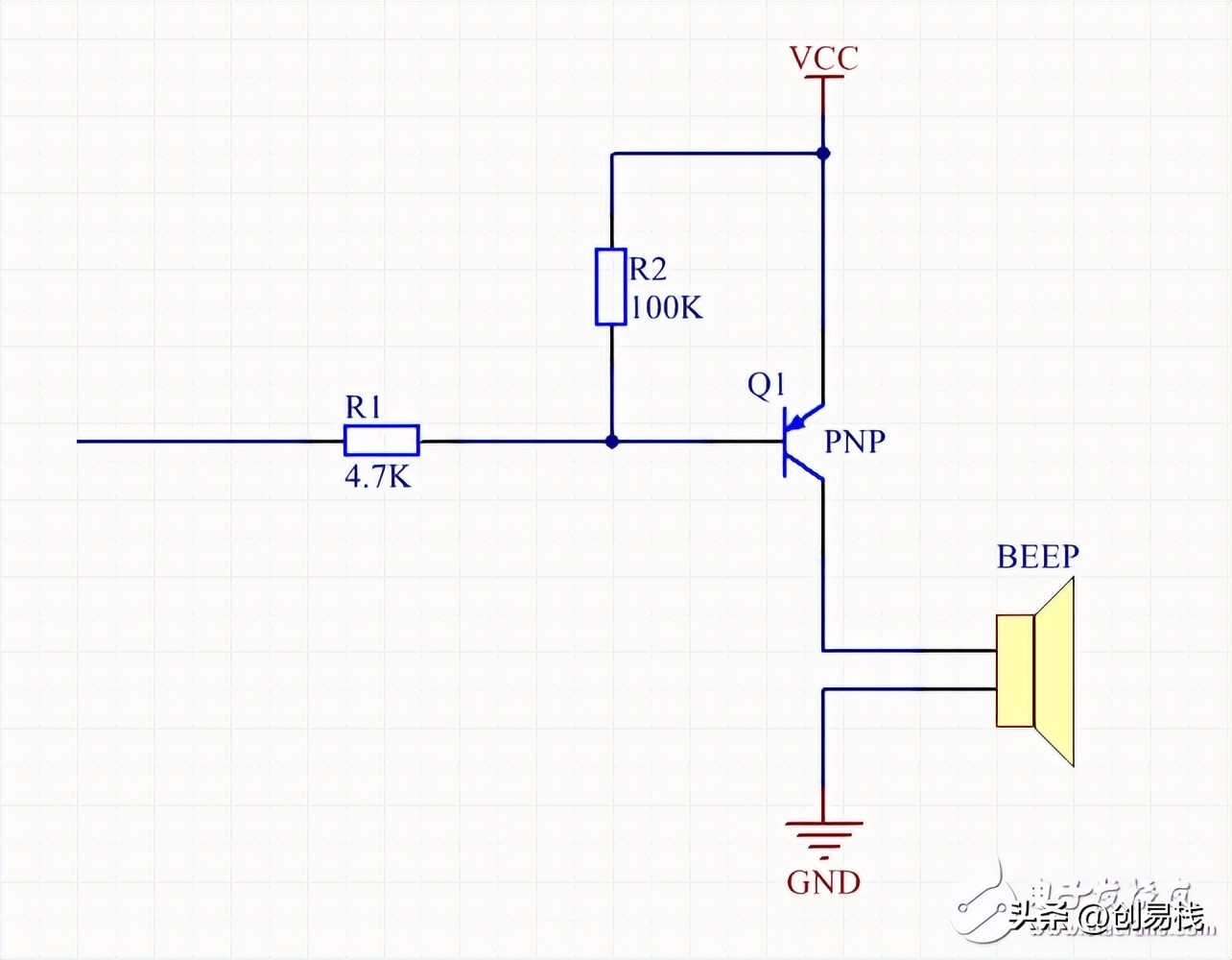

PNP的典型应用原理图：

所以 在电路中不管是PNP管还是NPN管一般采用共射极接法，即集电极接负载 ；共集电极接法（又称射级跟随器）有电流放大而无电压放大。 三极管通俗的讲就是小电流放大成受控的大电流； MOS 管通俗的讲就是小电压控制电流的。

在数字电路中使用三极管就可以做开关，但是一般是用于控制小信号。对于大电流，三极管发热会比较严重。

mos管因为导通电阻非常小，所以特别适合控制大电流的电路。

mos管（ 场效应管）的源极S、栅极G、漏极D分别对应于三极管的发射极e、基极b、集电极c，它们的作用相似。

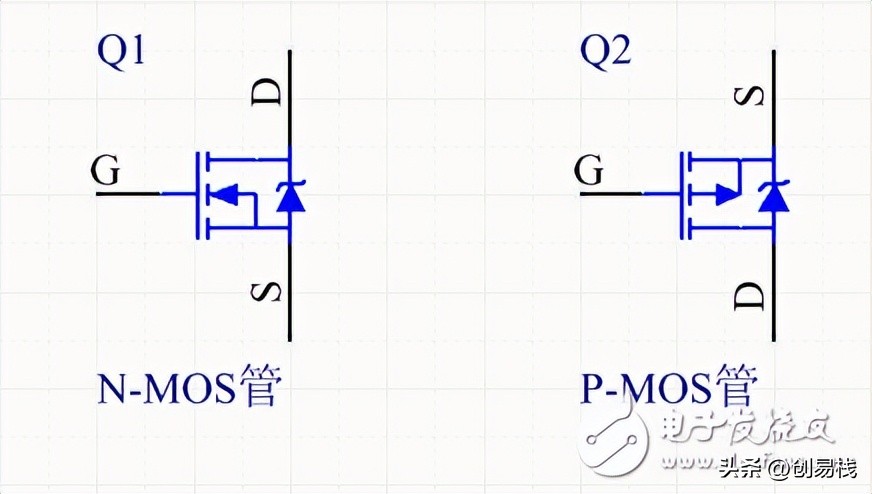

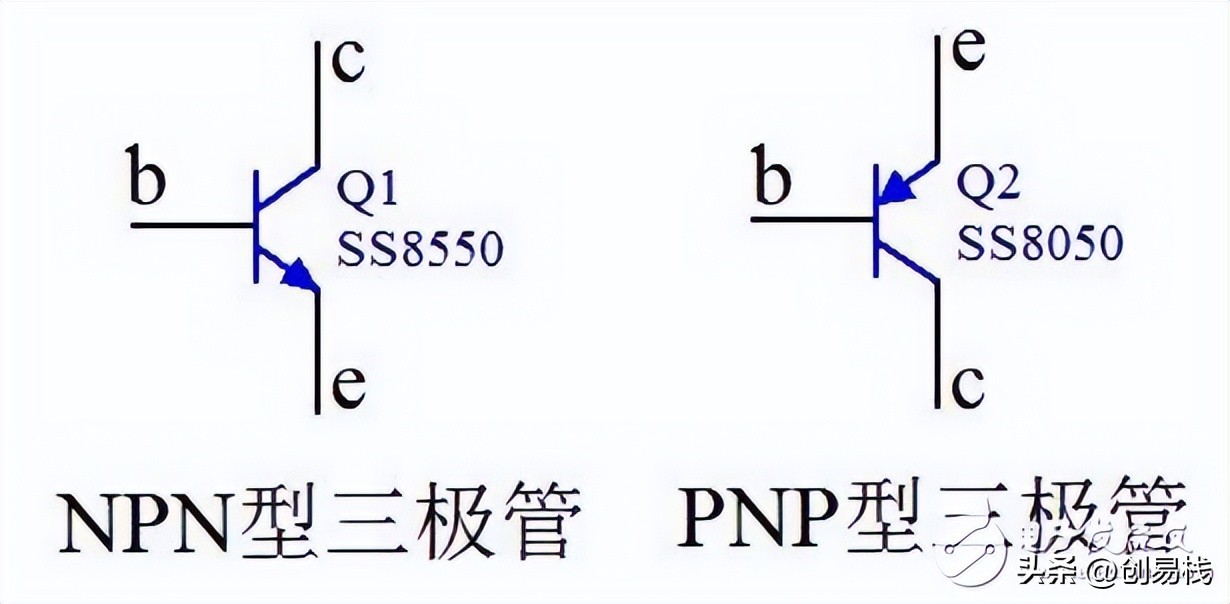

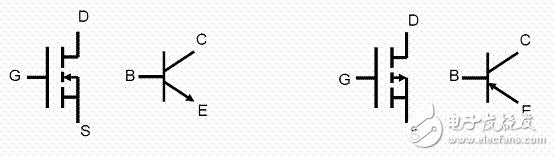

如图所示是N沟道MOS管和NPN型晶体三极管引脚对应图和P沟道MOS管和PNP型晶体三极管引脚对应图。

2.MOS管

MOS 管有三个脚，这三个脚分别叫做栅极（G）、源极（S）和漏极（D）。

MOS 管的分类方式比较多，我只总结最常用的两种： N 沟道增强型、 P 沟道增强型。

MOS 管的栅极是控制极，在 G（栅极）加上电压和不加上电压来控制 S（源极）和 D（漏极）是相通还是不相通。

对于 N 沟道来说，在栅极加上电压则源极和漏极就相通，去掉电压就关断；

P 沟道的刚好相反，在栅极加上电压（高电平）就关断，去掉电压（低电平）就相通。

N沟道的电源一般接在D，输出接S；

P沟道的电源一般接在S，输出接D；

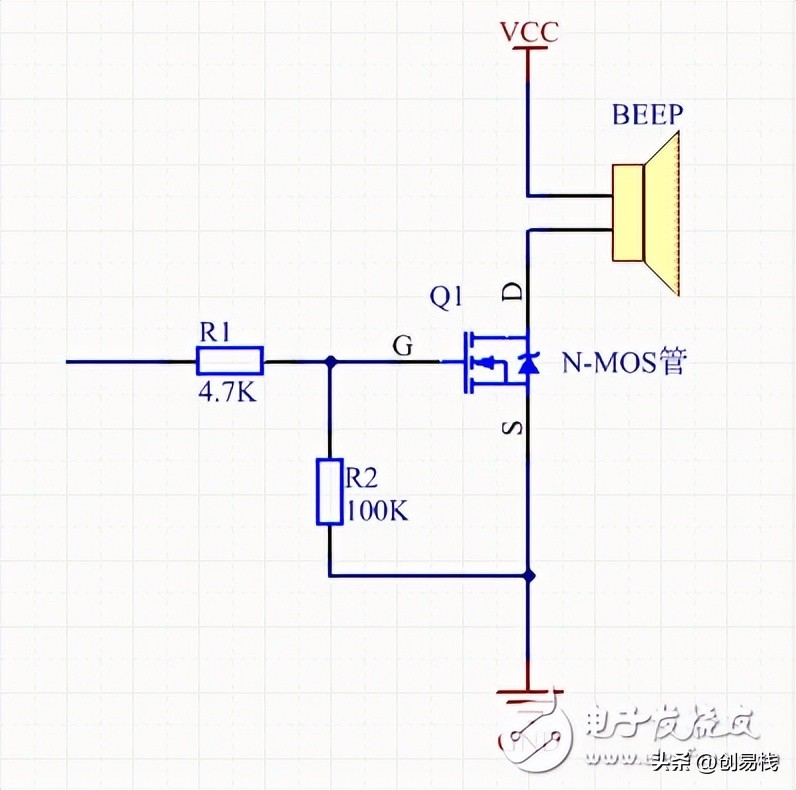

N沟道MOS管典型电路图：

P沟道MOS管典型电路图：

3.封装引脚对应图

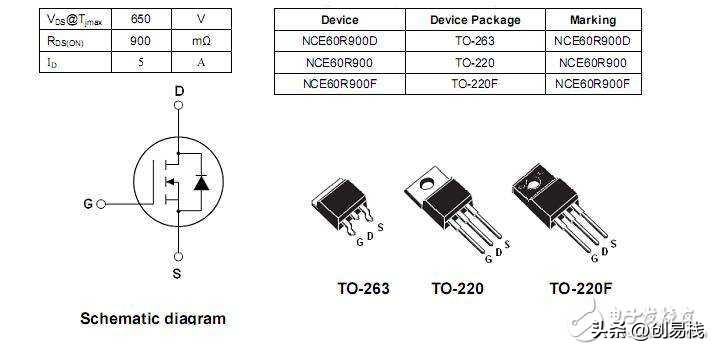

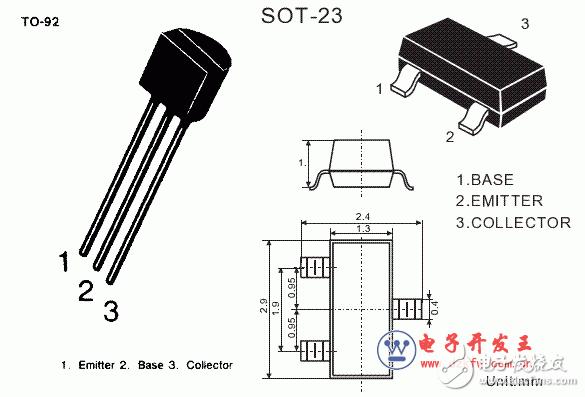

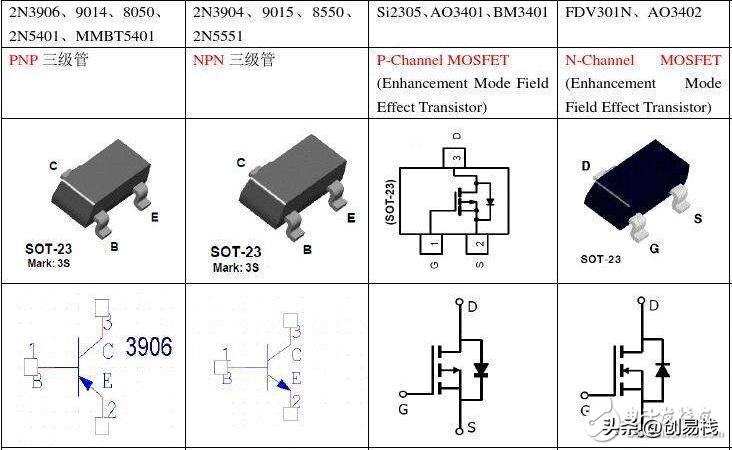

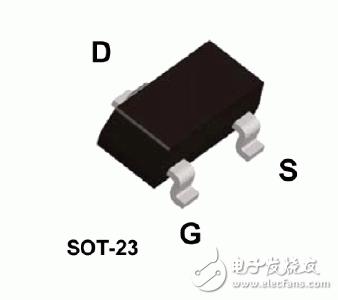

三极管封装引脚图： MOS管封装引脚图：

4.元器件上面的标识

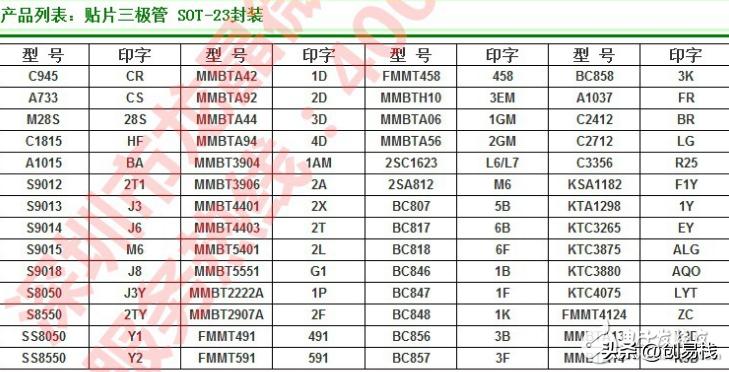

18种常用贴片三极管SOT23封装标识AO3400(标识AO9T)TL431A(标识431)78L05(标识78L05)S8050(标识J3Y)S8550(标识2TY)A92(标识2D)A42(标识1D)MMBT5551(2N5551标识G1)MMBT5401(2N5401标识2L)C1815(标识HF)A1015(标识BA)MMBT3904(2N3904标识1AM)MMBT3906(2N3906标识2A)S9012(标识2T1)S9013(标识J3)S9014(标识J6)S9015(标识M6)S9018(标识J8)

MOS管丝印： SI2301 封装 : SOT-23 P_Mos 丝印 : A1SHB/R1p0H SI2302DS 封装 : SOT-23 N_Mos 丝印 : A2SHB SI2307DS 封装 : SOT-23 P_Mos 丝印 : A7SHB AO3401 封装 : SOT-23 P_Mos 丝印 : A19T AO3407 封装 : SOT-23 P_Mos 丝印 : A79T AO3416 封装 : SOT-23 N_Mos 丝印 : AG `
