高压油泵故障发动机启动后熄火 (喷油泵凸轮轴断裂原因)

为什么汽车正常行驶时突然自动熄火？

为什么自动熄火后起动不了排气无烟色？

为什么用手油泵泵油时出油良好？

为什么喷油泵传动轴在右端联轴节处断裂会导致突然自动熄火？

......

AL0094-康明斯186-186型柴油机喷油泵总成 (9)

故障现象

一辆东风EQ1118汽车

装用的康明斯6BT柴油发动机，

在汽车正常行驶时突然自动熄火。

再次起动时柴油发动机排气无烟色，

不能发动运转。

......

故障处理过程

检修时，

根据柴油发动机起动时排气无烟色这一现象，

初步判定为油路故障。

在检查时，

发现用手油泵泵油时出油良好，

柴油供给系统无漏气和堵塞情况，

断油电磁阀也无问题。

拆检喷油泵，

发现传动轴在右端联轴节处断裂。

换用新的传动轴后试车，

柴油发动机顺利起动运转，

故障排除。

......

故障原因分析

该车柴油发动机喷油泵为转子分配式，

该泵的传动轴由柴油发动机

通过中间传动装置驱动,

传动轴右端通过联轴节带动平面凸轮转动，

平面凸轮上的传动销钉

又带动分配式喷油泵柱塞旋转,

从而产生高压燃油，

并进行供油分配。

由于该泵传动轴突然断裂，

无法带动分配式喷油泵柱塞产生高压燃油，

因此柴油发动机便会立即熄火，

且不能起动。

......

AL0094-康明斯C4946526喷油泵总成-11

故障相关知识

1.柴油机自动熄火的原因分析

柴油机自动熄火的具体原因分析如下。

(1)供油故障。

因燃油供给系统故障造成柴油机自动熄火，

可从低压油路和高压油路两方面

分析查找原因。

低压油路方面的原因主要有:

油箱内无油或油箱开关关闭，

油路中的空气形成气阻

而影响了低压油路的供油;

整个低压油路有堵塞之处，

如被脏物堵塞、

冬季柴油中有水结成冰

或所用柴油不合乎标准

(如在冬季使用了凝固点高的柴油，

使供油量逐渐减少);

油箱与输油泵之间

或喷油泵环形油道末端的

限压阀与输油泵进油管接头之间有渗漏之处，因空气进入而产生气阻;

输油泵失效

(如进、出油接头不密封,

弹簧失效或折断,

活塞磨损、拉伤、推拉杆卡住

以及弹簧折断等)。

...

上述原因均会使柴油机自动熄火，

且往往在熄火前柴油机的转速逐渐降低，

但柴油机响声正常，

排出的废气颜色也无异常。

若柴油机在熄火之前转速不稳定，

排气管冒白烟，

其原因很可能是柴油中有水分。

若经过清除水分后柴油机仍冒白烟而熄火

或不能启动，

很可能是汽缸垫被烧损，

此时应更换汽缸垫。

...

高压油路方面的原因主要有:

喷油泵柱塞卡死在柱塞套内;

柱塞弹簧折断;

供油拉杆卡死在停供位置;

供油拉杆上的调节叉松脱，

使柱塞停在不供油位置上;

喷油泵的凸轮轴与联轴器脱落;

喷油器针阀被积炭卡死在关闭位置;

喷孔被积炭堵塞;

调压弹簧折断;

喷油器严重漏油，以致不能提升针阀;

喷油器回油被堵，

使针阀因背压升高而不能打开。

上述原因均会使柴油机熄火前并无异常，

却造成突然熄火停机。

...

(2)供气故障。

空气经空气滤清器滤去杂质后，

由进气管、进气歧管、进气道进入汽缸，

与喷油器喷入的柴油混合燃烧。

如果在工作中不注意维护机器，

使得空气滤清器或进气通道堵塞，

进入汽缸的空气量就会减少甚至没有，

这样，将造成汽缸内(柴油)混合气的

浓度太大而不能燃烧，

柴油机就会自行熄火。

此时的故障特征是:

柴油机熄火前转速逐渐降低，

排气管冒黑烟，

甚至是浓黑烟。

...

(3)润滑不良。

柴油机润滑系统的基本作用是，

向各摩擦表面不断地供给清洁的机油。

以减少摩擦阻力和减轻零部件的磨损。

如果润滑不良，

就会使柴油机工作时阻力加大而熄火，

严重时还会产生烧瓦、抱轴等事故。

润滑不良的原因是:

柴油机内缺少机油;

油底壳内进水或渗进柴油;

机油滤清器堵塞，

机油泵严重磨损，

泵油量不足，

机油黏度过小，

使机油从各相对运动的零部件间流失;

主轴承间隙、连杆轴承间隙过小，

机油大量流失，进入间隙的机油量过少;

机油过脏、变质;

机油油路堵塞。

...

润滑不良引起的故障特征是:

熄火前柴油机工作越来越吃力，

转速急剧降低，

排气管冒黑烟。

...

(4)冷却不够。

柴油机工作时如果冷却强度不够，

则会因零部件温度过高而失去

或改变配合间隙，

以致柴油机不能正常工作;

相反，若冷却过度，

则热损失增大，

可燃混合气不能很好地形成和燃烧，

柴油机的动力性和经济性就会下降。

...

柴油机在工作中自动熄火，

往往是冷却强度不够造成的。

如不注意添加冷却水而出现严重缺水现象，

柴油机就会过热，

使活塞与汽缸膨胀，

缩小了原来正常的配合间隙，

导致活塞卡死在汽缸内，

造成柴油机熄火。

此时的故障特征为，

柴油机工作越来越吃力，

转速急剧降低，

排气管冒黑烟。

另外，

若机器安装时活塞与汽缸的装配间隙过小，

或柴油机严超负荷，

也会出现上述故障特征。

...

(5)气门不能关闭或曲柄连杆机构损坏。

柴油机工作时，

如果气门不能关闭，

甚至脱落，

就会使柴油机自动熄火。

气门如果落入汽缸内，

还会造成活塞破裂、

缸盖顶坏、

连杆弯曲等重大事故。

气门不能关闭或是脱落往往是

由于锁片和弹簧脱落、

气门弹簧折断、

气门杆断裂造成的。

此时的故障特征是，

柴油机工作突然没劲，

转速不稳且急剧降低，

并伴有异常响声和冒烟等现象。

此外，

如果曲柄或活塞销折断、

连杆螺栓折断或连杆螺母脱落，

均会使曲柄连杆机构

不能将热能转换成机械能输送出去，

柴油机因而熄火。

...

如上所述，

柴油机自动熄火的原因是多方面的，

应注意观察熄火时出现的种种征兆，

多方面查找故障的原因。

......

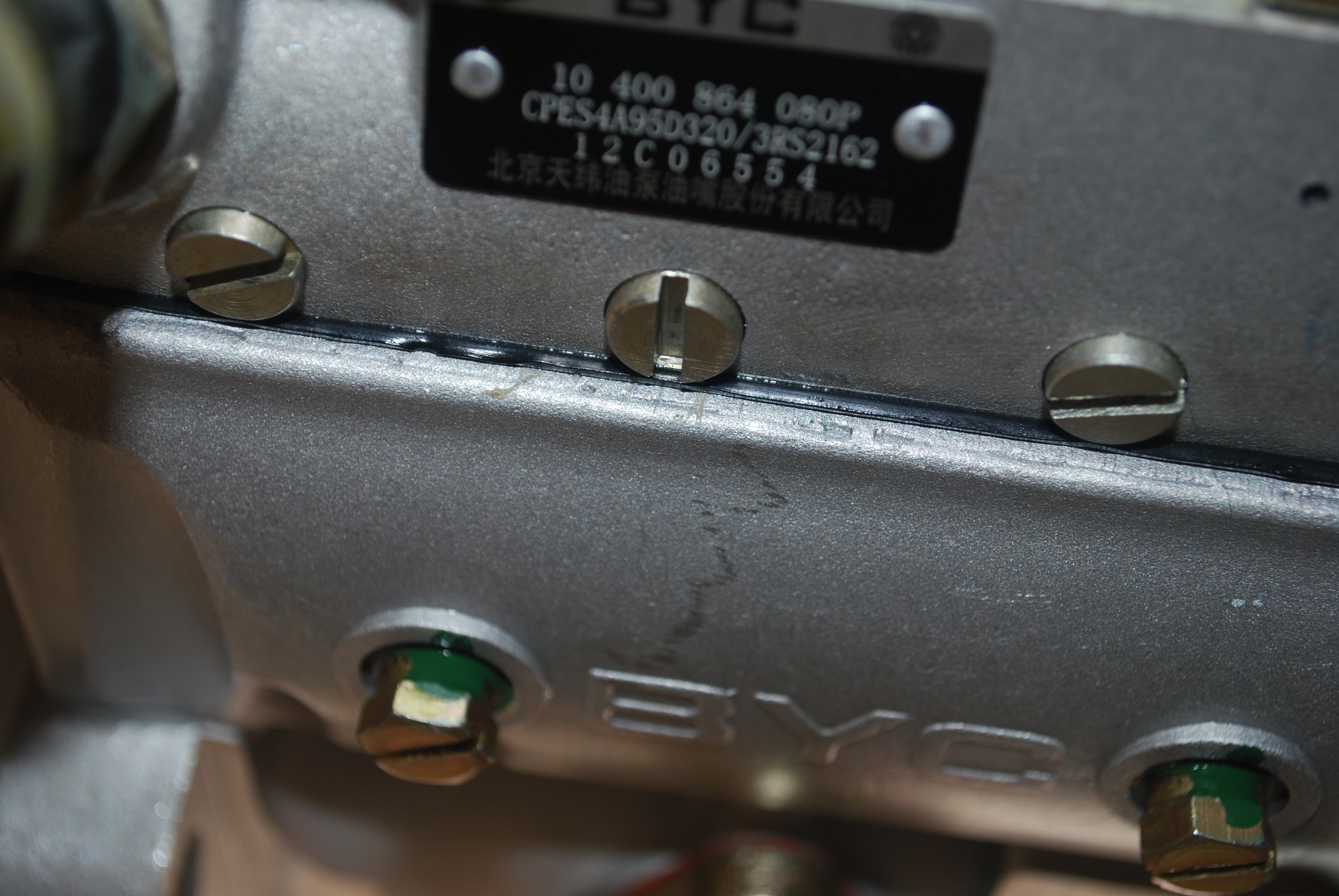

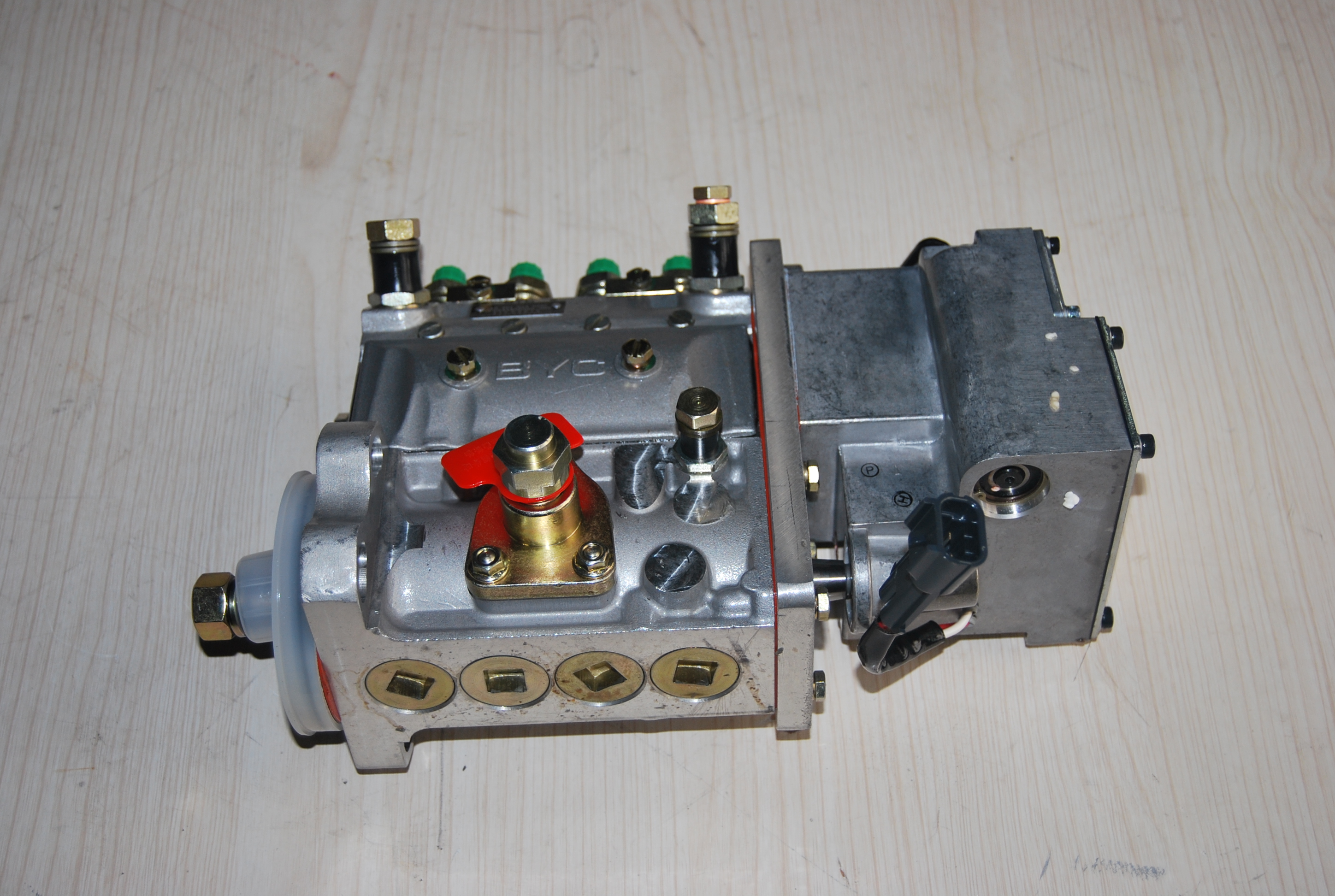

AL0094-康明斯CPES4A95D320(3RS)喷油泵-1

重庆康名士发动机光头老周整理的这个表，

也许对找到故障原因有帮助

AL0094-G055意外停车的一部分故障原因及故障表现简单描述

......[作揖]

故障现象千奇百怪，

故障原因简单，也复杂，

请在评论或者私信中补充更多的相关

来自现场的丰富案例

......[加油]
