图块是由多个对象组成的集合体并给它命名，图块方便设计人员快速的绘图，我们通过图块也能快速识别图块代表的内容。

但我们收到的图纸中经常会出现图中的图块文字消失，导致我们无法判断图块表示什么。

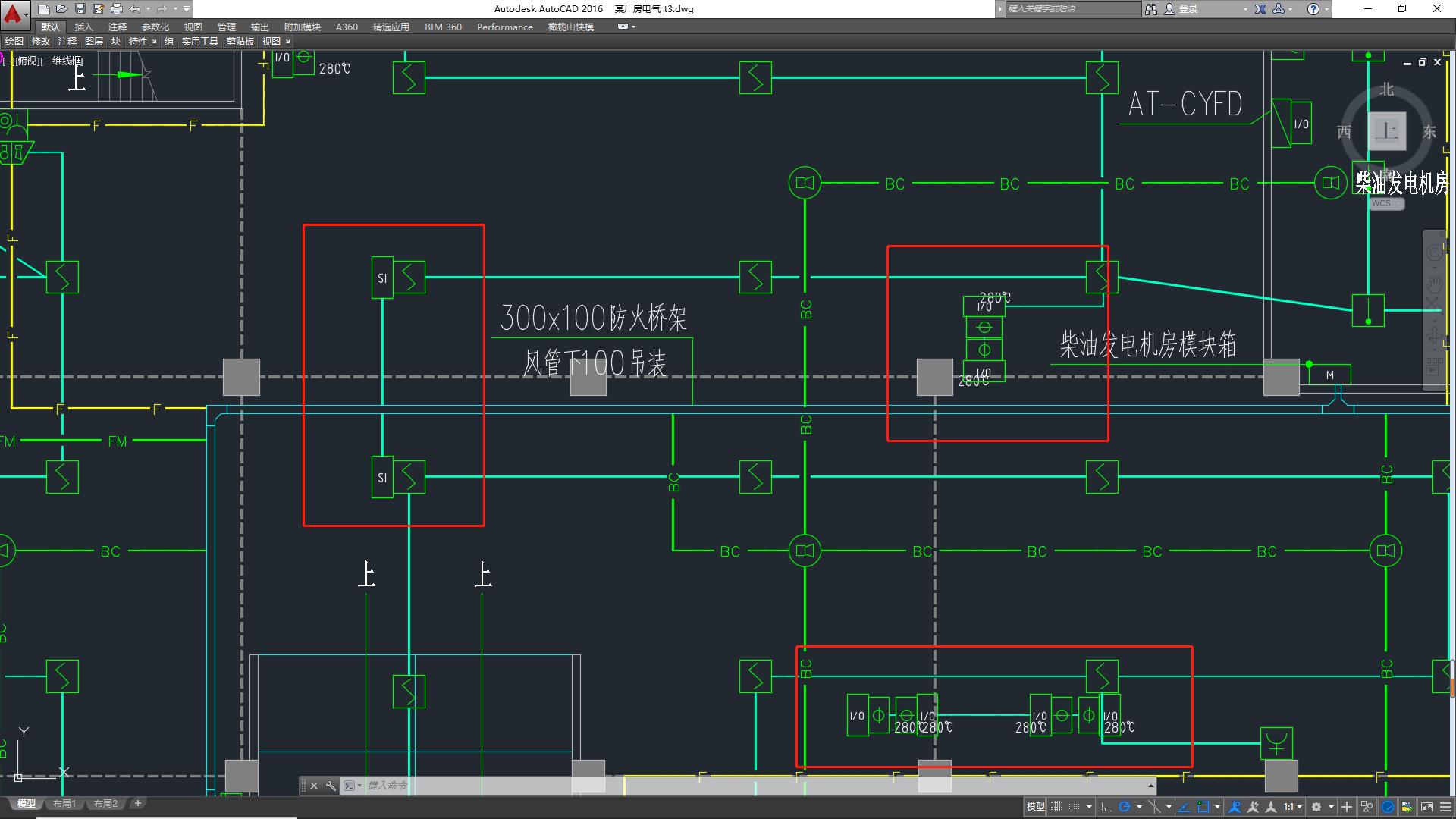

配电箱无文字表示

自动报警模块无文字表示

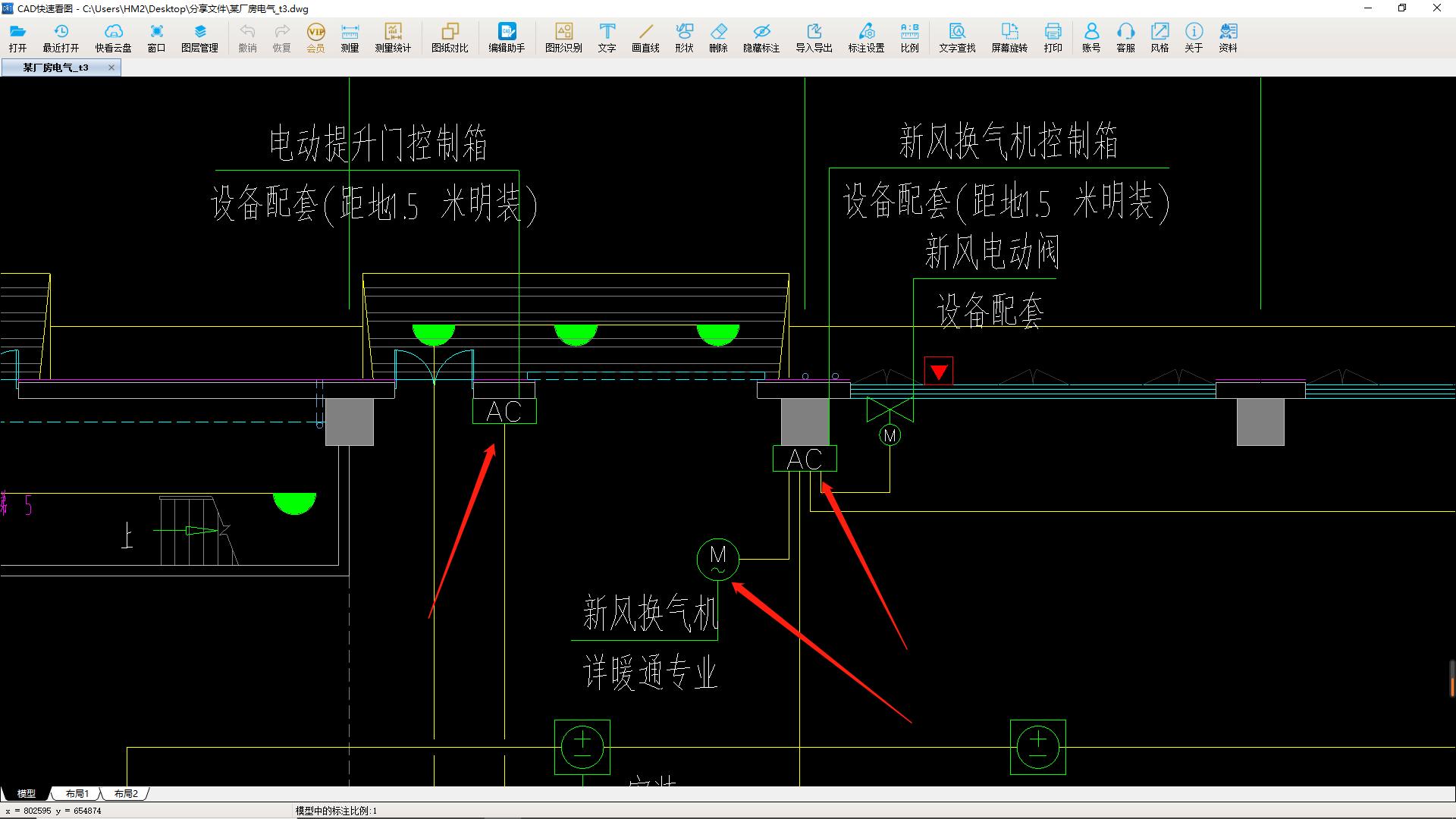

但是从快速看图中却能正常的显示，说明图纸没有问题，这种情况非常影响我们看图识图

快速看图

方式一

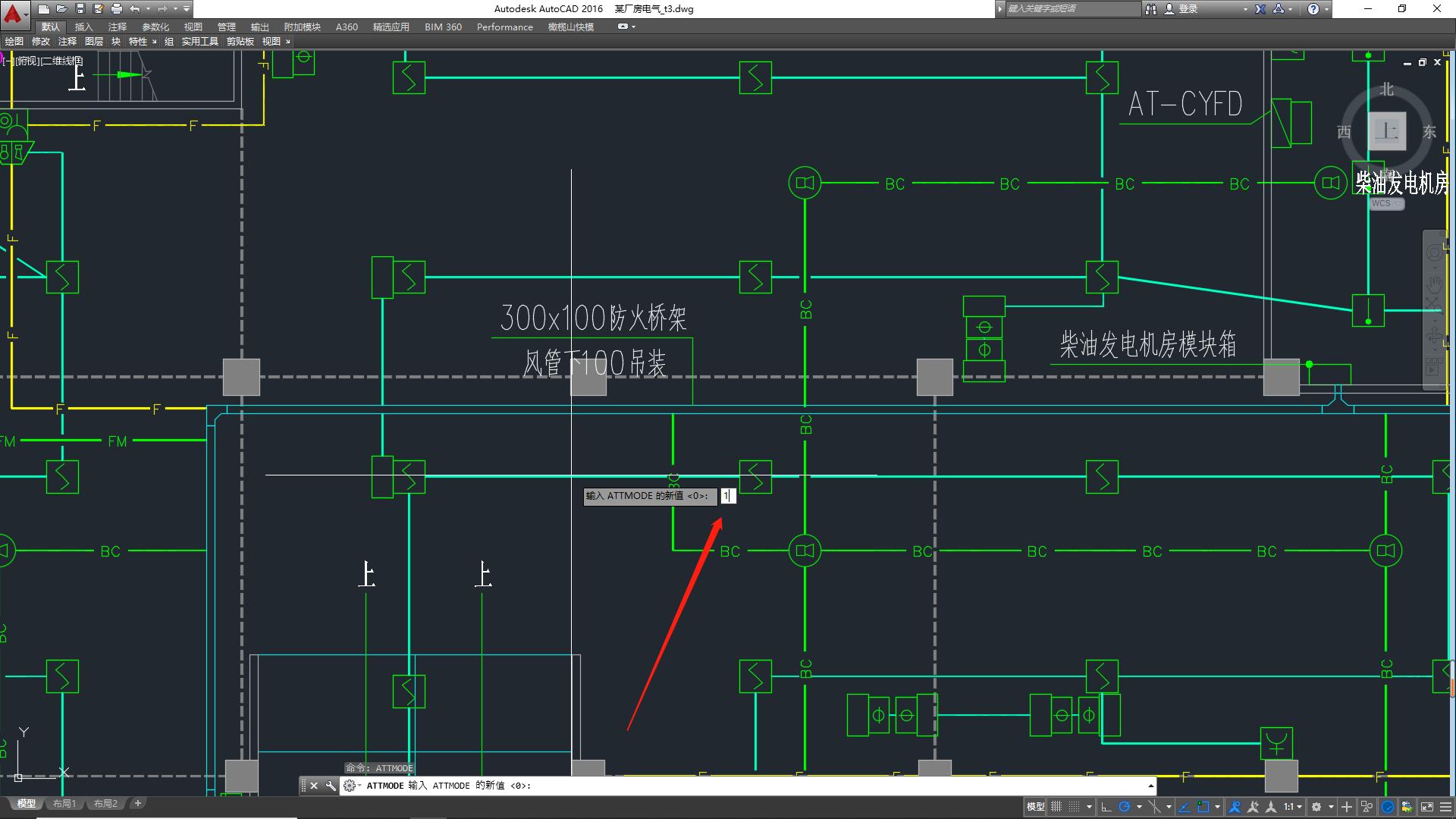

第一种原因可能是CAD系统关闭了图块的文字显示变量，我们只需要在图纸中输入ATTOMDE，ATTOMDE的作用是将块属性值的显示设为打开或关闭。

将ATTOMDE的值改为1

图纸中图块的文字是不是全部回来了

方式二

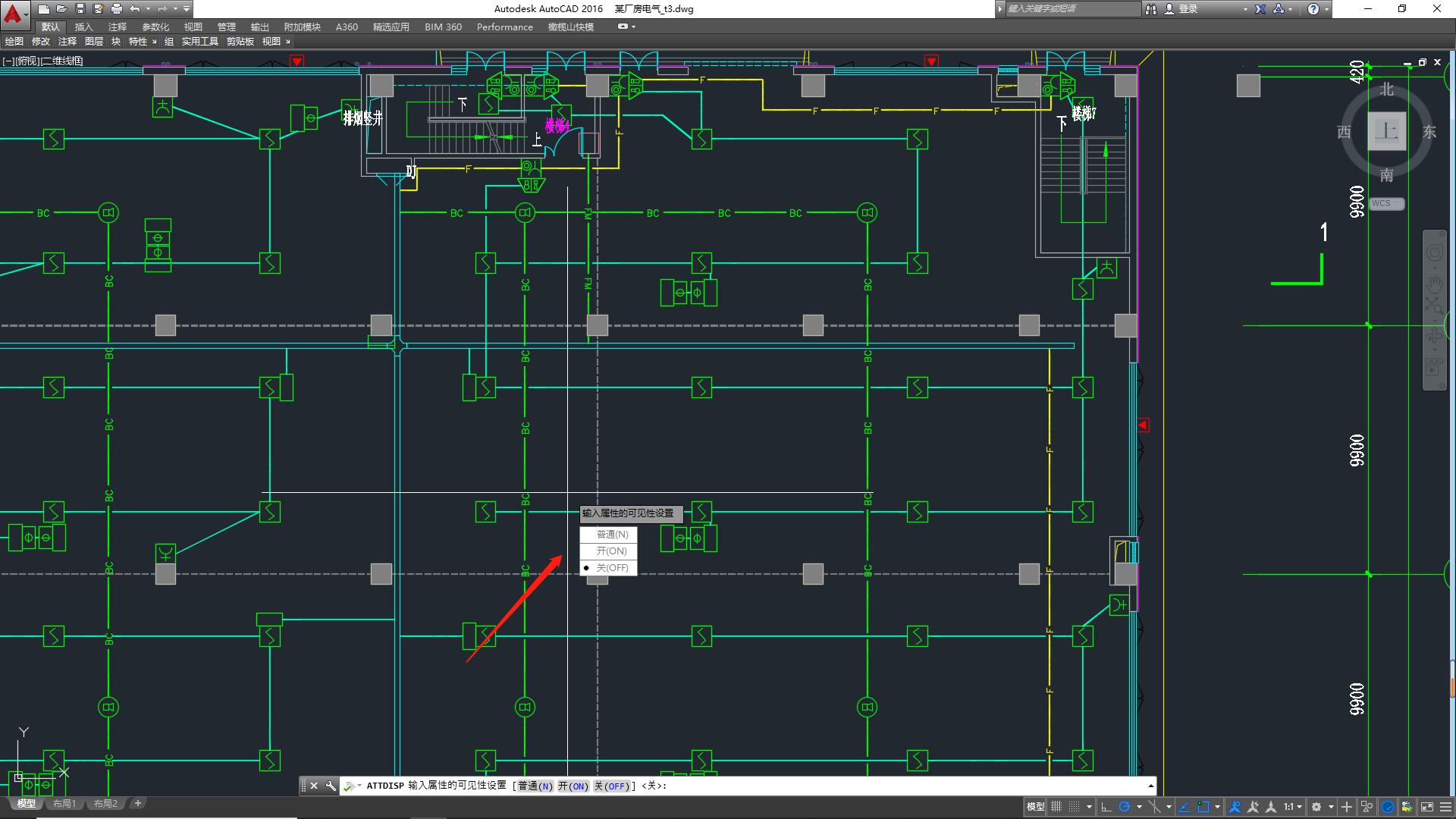

第二种原因可能是控制图形中所有块属性的可见性覆盖，我们输入ATTDISP，将ATTDISP的值更改为“普通”或者“开”。

熟悉的图纸就回来了。
