#3 实际测量
3.1 示波器测量
由于标准描述的是整个系统的同步，核心阐述点为：同一时刻任意两个slave device（从设备）相对于主时钟的时间差在1us（即1000ns）之间，这一系统可认为实现了同步。
但是在实际系统中无法直接测量同一时刻所有slave设备的offset，因此示波器常用1us（即1000ns）作为自身offset的最大绝对值，以判断示波器自己是否锁定上PTP。

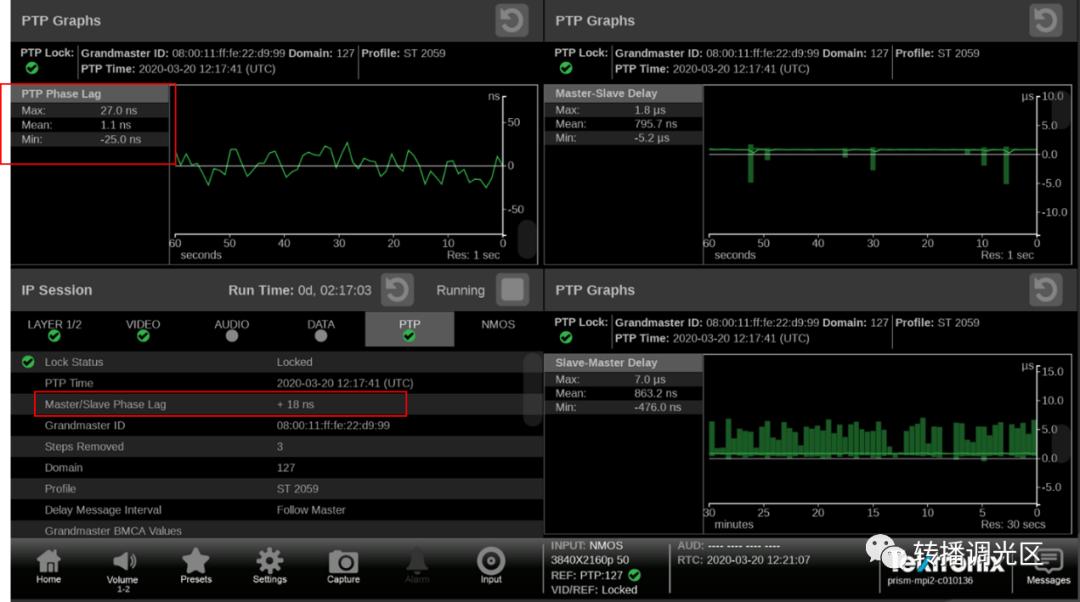

Tektronix示波器offset测量
Leader示波器offset测量
3.2 设备测量
不同设备锁定上PTP之后，可在设备端查看锁定状态以及各种锁定信息，可以迅速判断设备的PTP是否正常，由于不同厂家不同设备操作页面的差异，这里举例几个仅供参考。
- 交换机：华为
常用dis ptp all命令显示PTP状态。
- 交换机：思科
Cisco常用 show ptp clock、show ptp parent、show ptp corrections、show ptp brief命令显示交换机状态。
- 摄像机：Sony HDCU-3500
在PTP MASTER INFO一项可以看到MASTER的优先级等信息。
在LOCK STATUS一项可以看到当前PTP是否锁定。

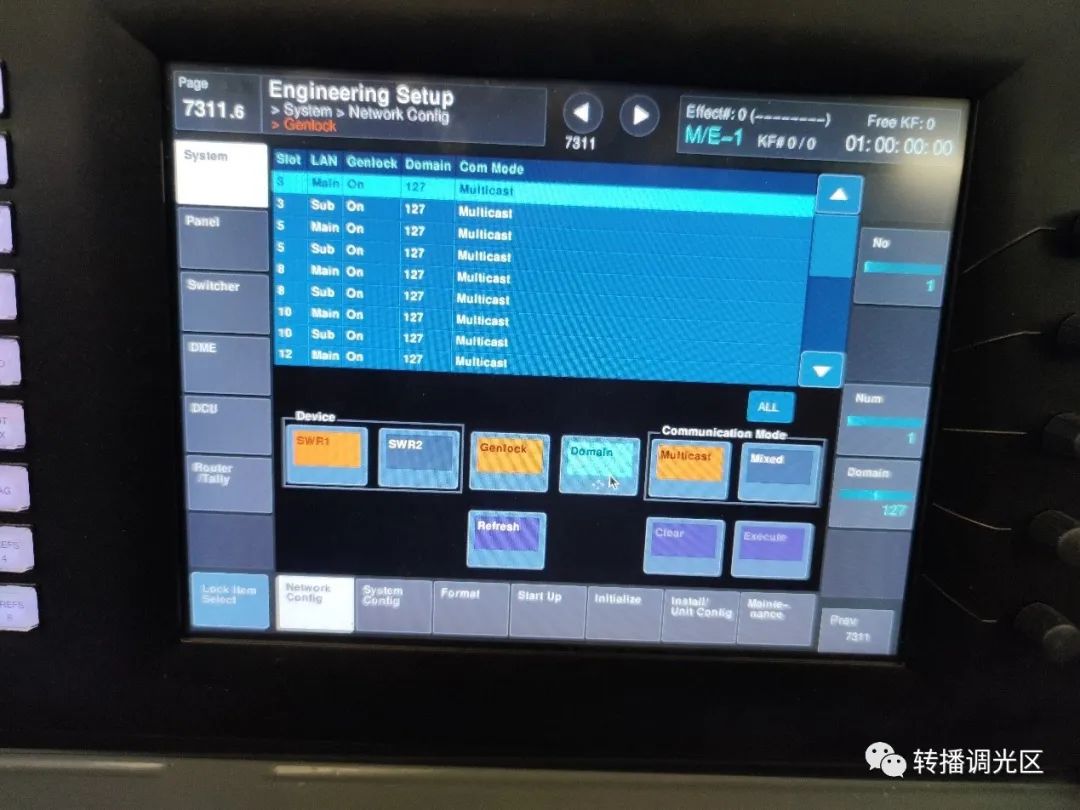

- 切换台：Sony XVS-9000
在7311.6菜单选择PTP源、DOMAIN、传输模式，在LSM查看是否锁定。

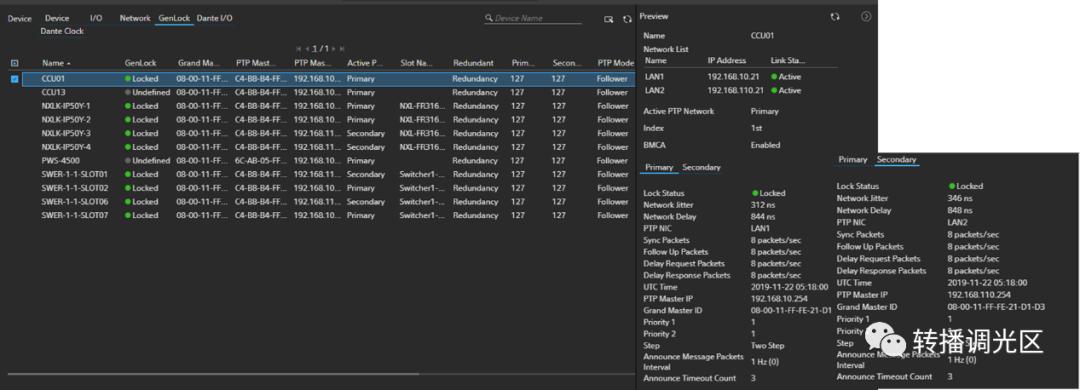

- Imagine SNP
在Configure Element菜单配置PTP属性。
在status一项可以看到当前锁定状态。
3.3软件测量
由于PTP已在传统IT行业使用很久，已有一些软件可做PTP检测工具，这里简单举例两个：
- PtpTrackHound
在软件可以看到PTP的各种报文以及PTP状态等详细信息。
**载下**地址（仅供参考）：
https://www.ptptrackhound.com/dl/windows/ptpTrackHoundSetup_64*ex.e**
- Wireshark

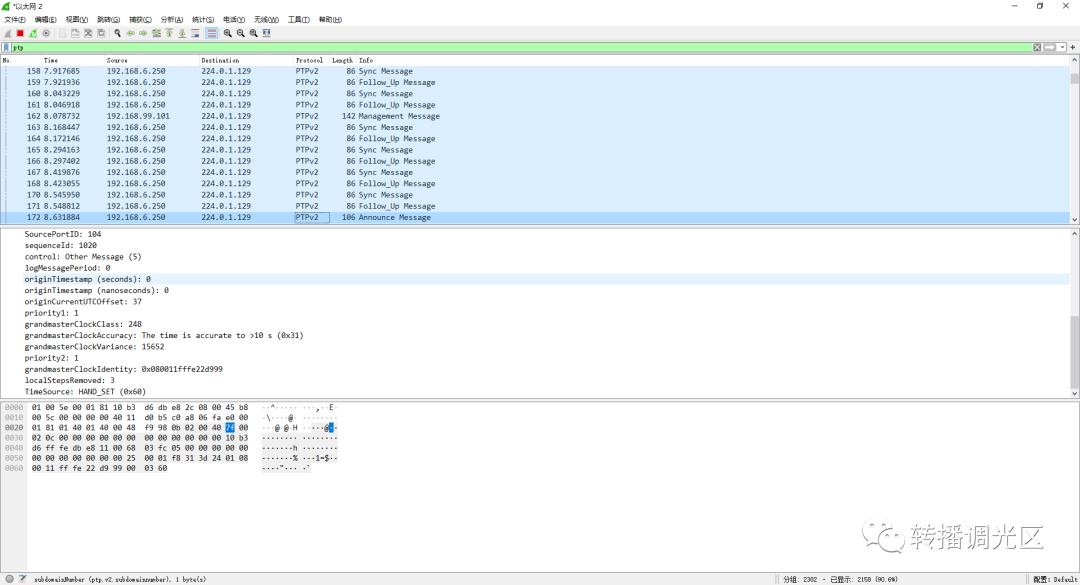

在软件可以看到PTP的各种报文、具体字节、PTP协议，IP地址等详细信息。
**载下**地址（仅供参考）：
https://www.wireshark.org/#download
3.4系统检测

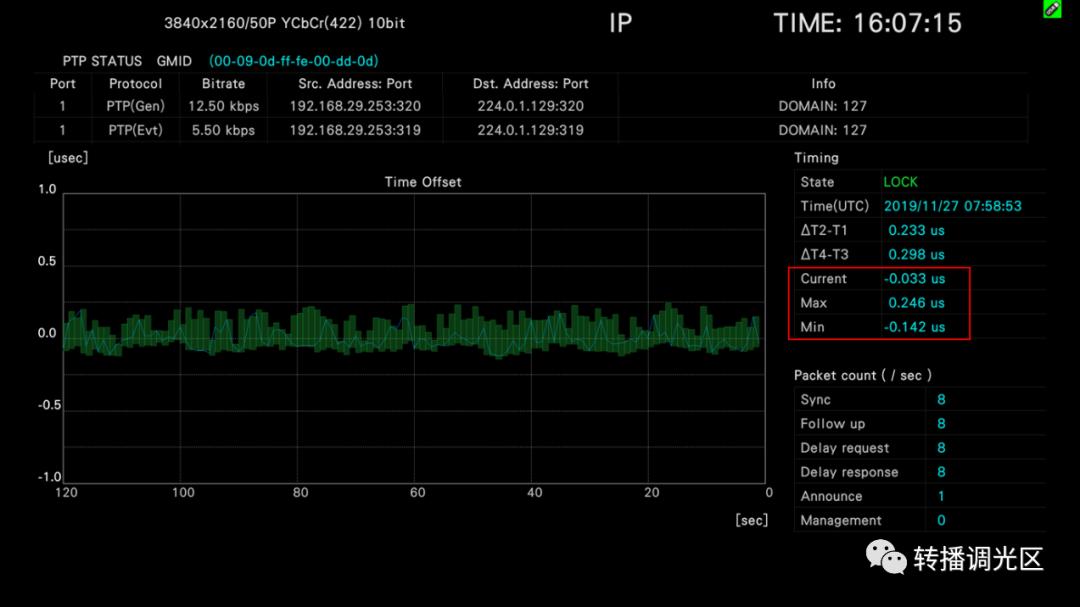

另外，在Sony IP Live系统中，可以使用LSM进行整个系统的同步监看。
在LSM Genlock选项中可以查看设备PTP主备锁定的详细信息，Network Jitter在500ns之内时认为设备处于较好的锁定状态。
通过对系统和设备PTP的检测，我们可以在遇到故障时快速排查是否与同步相关，并及时做出调整。同时也可以在节目制作前检查系统内PTP状态是否正常。
