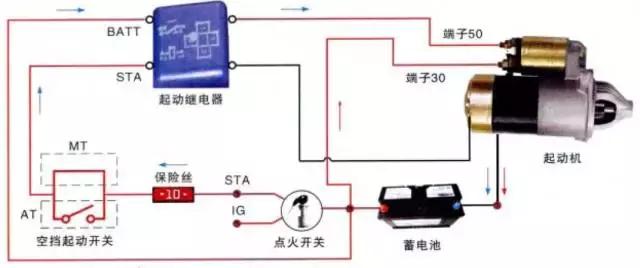

很多小伙伴在修车过程中都会遇到打马达没有反应。那么今天为大家讲解一种简单的启动系统电路图。
下面为大家介绍一下
启动系统的部件组成
1

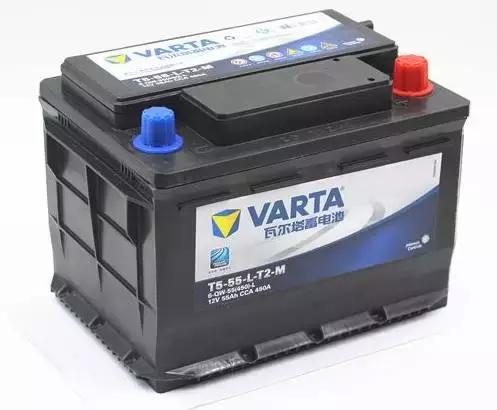

蓄电池
所谓蓄电池即是贮存化学能量，必要时放出电能。为起动机提供电能，使起动机工作。
2
起动机
3

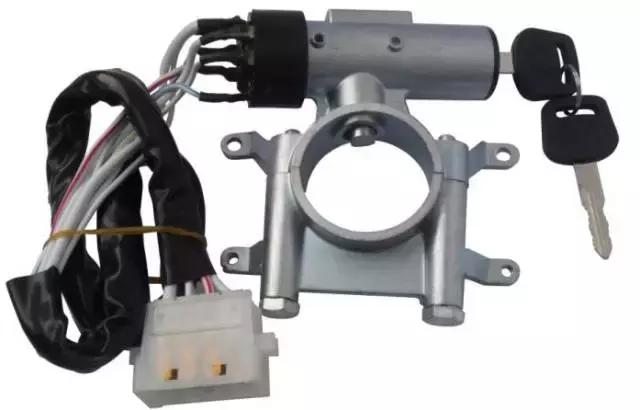

点火开关
点火开关。 点火系统的开关（通常要使用钥匙），可自由开启或关闭电器系统电路。在启动系统中的作用，打到启动档位，控制起动机工作。
4

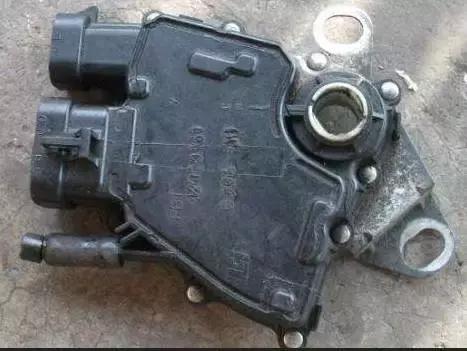

档位开关
在启动系统中，档位开关就是相当于一个开关，控制发动机只有在P档或N档进行起动，在其它档位时不能起动，所以这一点称为P/N开关
5

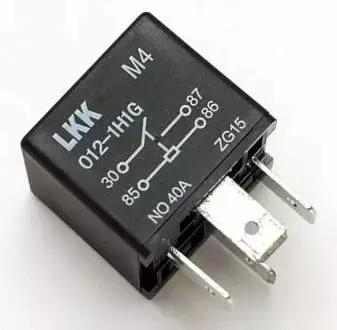

启动继电器
它具有控制系统。它实际上是用小电流去控制大电流运作的一种“自动开关”。这个开关用来控制起动机工作
6

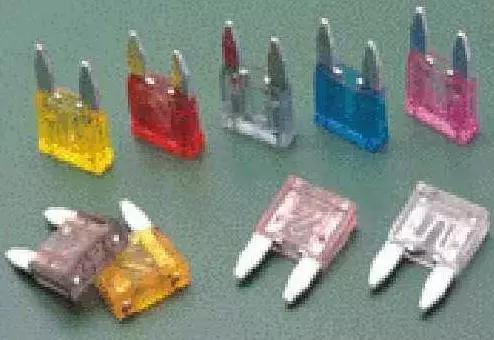

保险丝
主要是起过载保护作用。保险丝就会在电流异常升高到一定的高度和热度的时候，自身熔断切断电流，保护了电路安全运行
