前些天，发现我们门岗监控没有图像，经过检查发现，外面的摄像头没有密封好，导致雨水进入RJ45接口的尾线，雨水侵蚀，已经不能使用了，本着节约的原则，想自己动手修复一下。

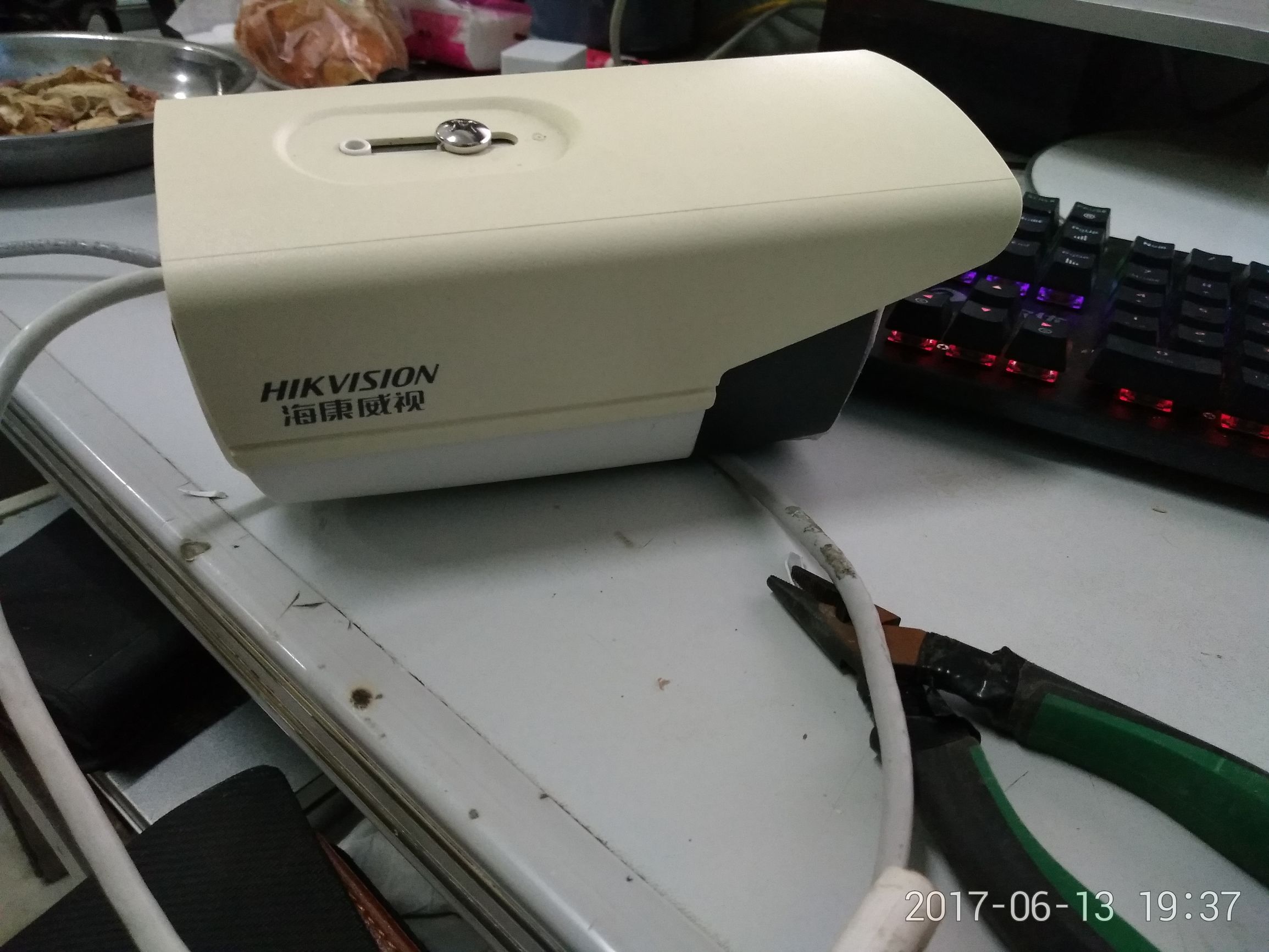

网络监控摄像头
网络监控摄像头

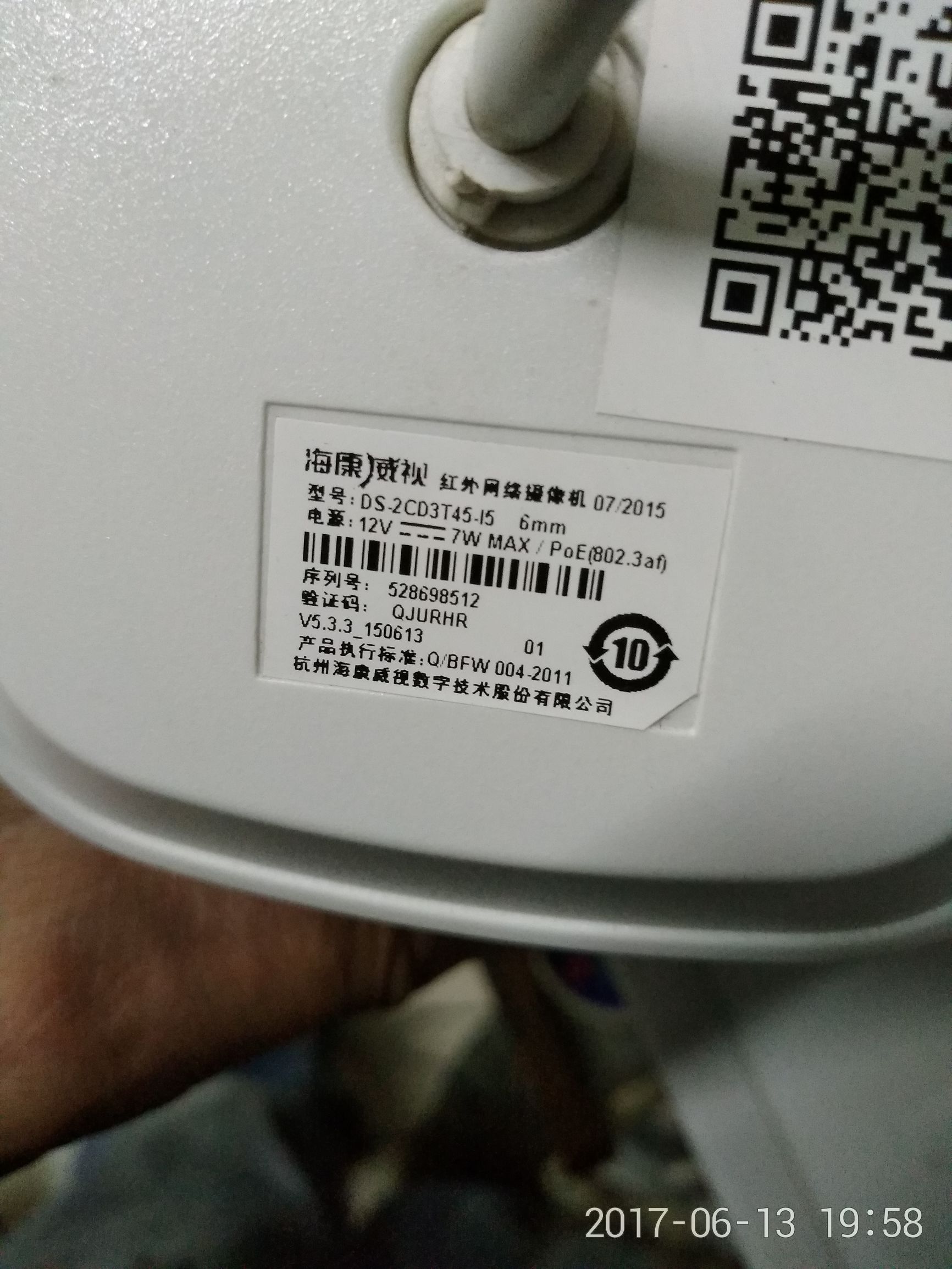

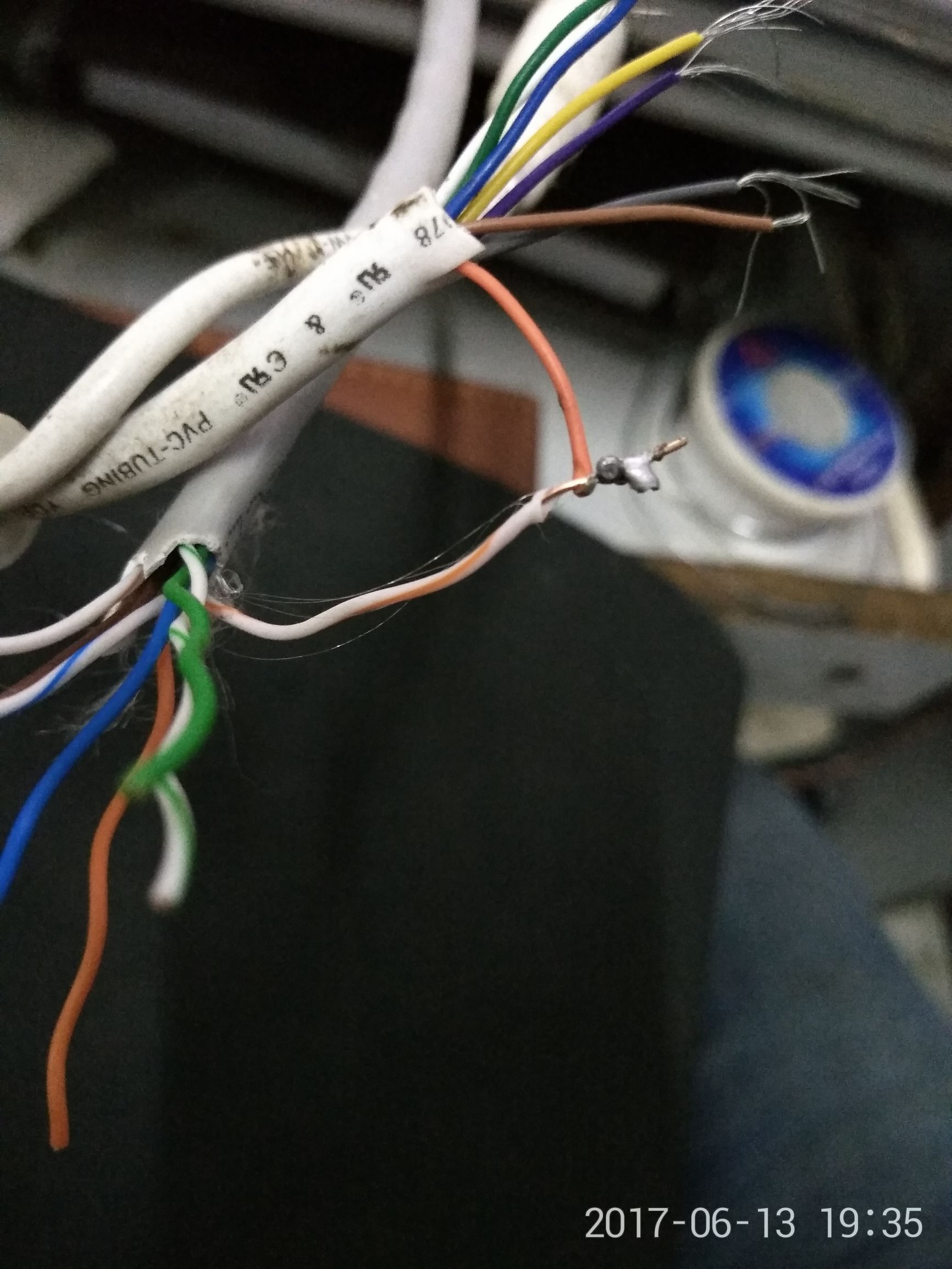

海康威视的，查看相关资料，把RJ45尾线剪掉，摄像头的8种颜色：橙、黄、绿、紫、灰、蓝、棕、白，分别对应双绞线的8种颜色：橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。
橙白（接橙色）
网线的568B顺序分别对接就是：橙白（接橙色）、橙（接黄色）、绿白（接绿色）、蓝（接紫色）、蓝白（接灰色）、绿（接蓝色）、棕白（接棕色）、棕（接白色）。

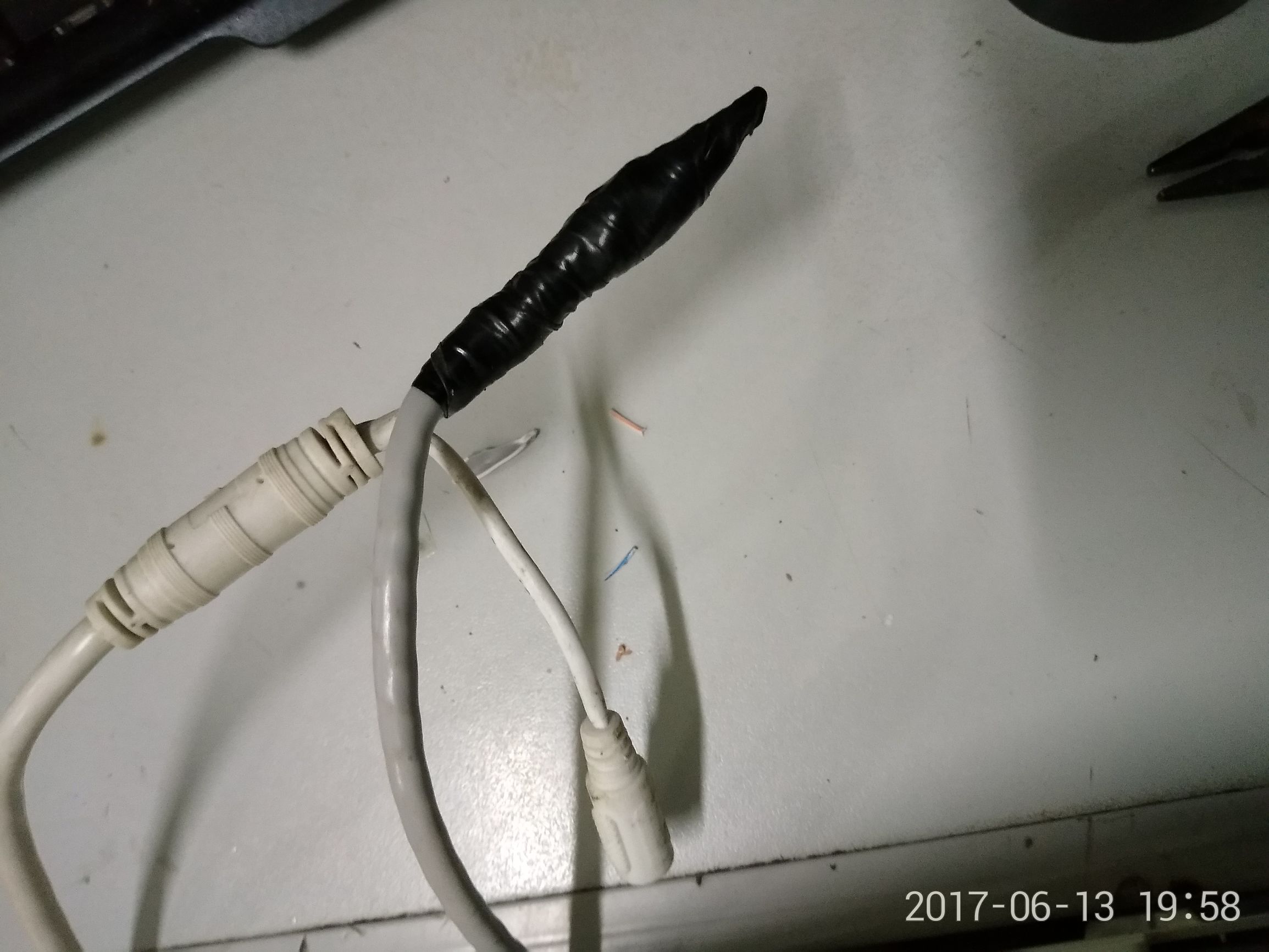

一一对接后缠好防水胶带
摄像头的尾线是多股软铜线，网线是单股硬线，为了可靠，需要电烙铁加锡，焊接的时候小心一点。
另外一头0.2米处打上水晶头，加上一个网络对接头直通头。

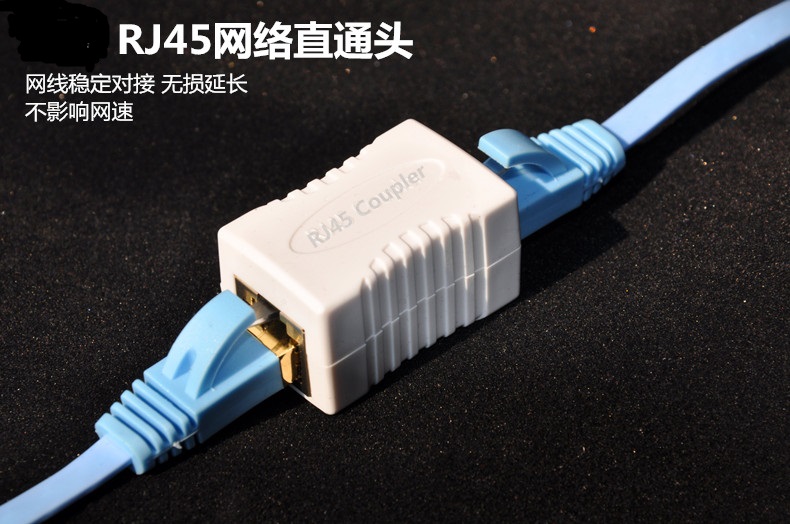

网络对接头直通头
网络对接头直通头
因为我的摄像头到主机就几米远，所以没有使用这个接头，在网络上找的图片，供大家参考一下。

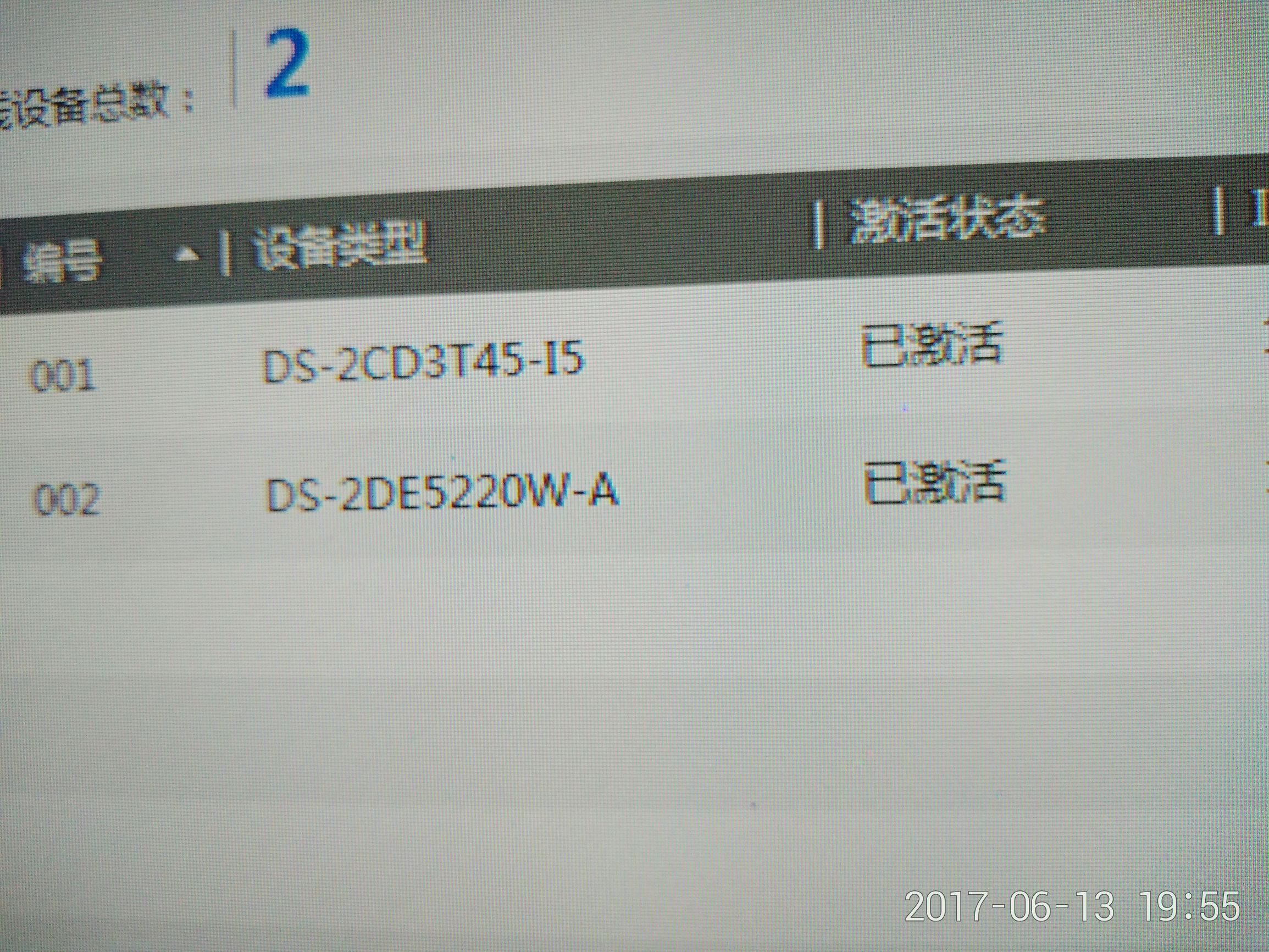

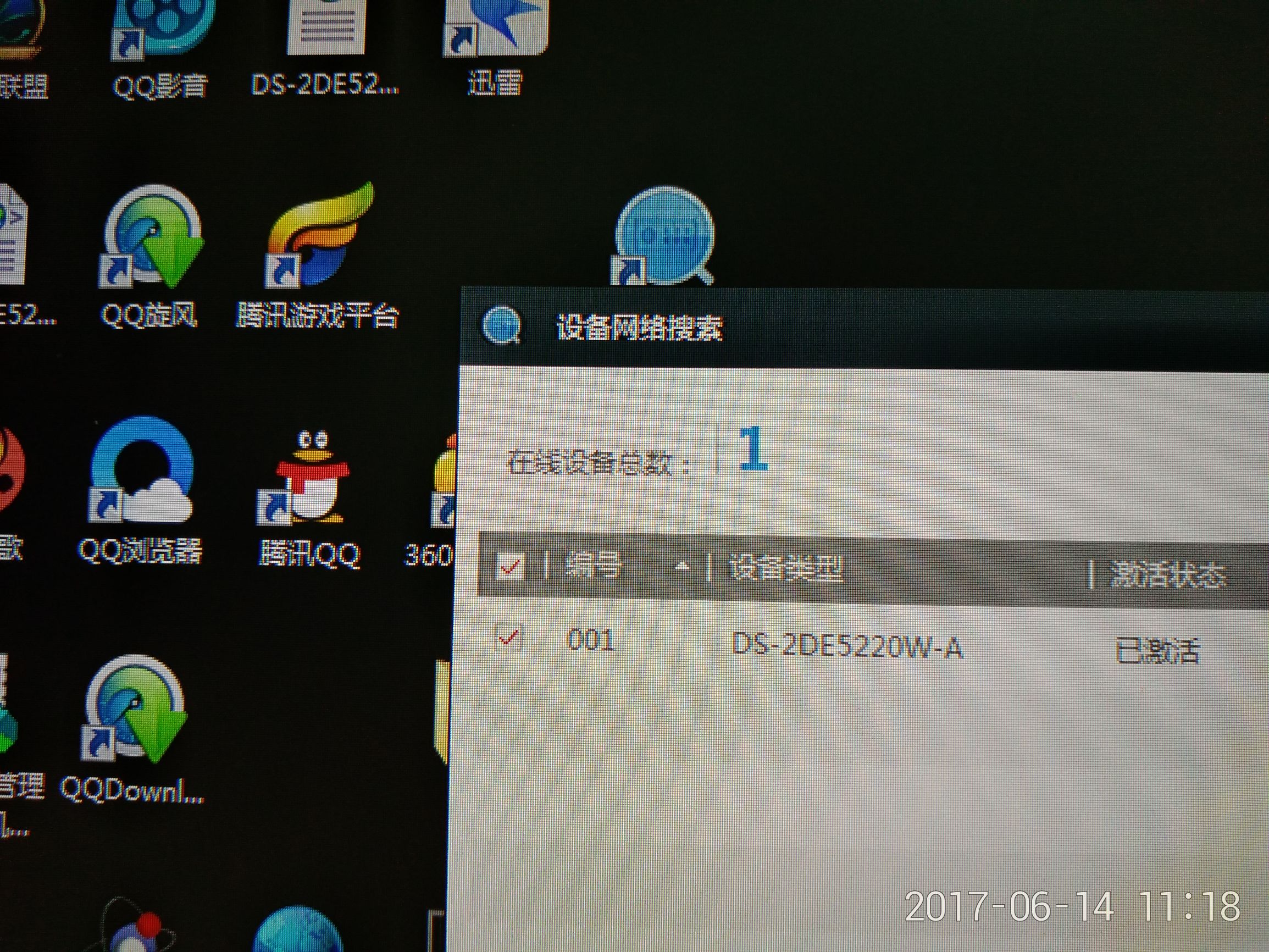

接好线在电脑上测试一下。
测试
测试
电脑能识别，肯定没有问题。
安装效果
全部安装完毕，通电，图像出来了，本次维修圆满结束，显示器坏的，所以有小方格。
