1、网络拓扑和配置
使用华为的ensp模拟器，拓扑图非常简单，三台交换机形成了环路，默认配置，所有的端口属于VLAN1。一台PC，配置的IP地址为12.1.1.1/24。
默认情况下，交换机开启了stp协议，如果网络中有环路，可以阻塞端口，我们需要关闭交换机的STP协议，模拟网络环路，三台交换机都要关闭STP协议。
命令：stp disalbe
2、生成网络广播
生成广播包，我们在PC1上ping某个地址，首先会发送ARP广播包。
3、网络环路现象
方法一：大量的广播包
在交换机的端口抓包，可以看到网络中瞬间产生了大量的广播包，如下图所示。
现象2：MAC地址震荡
在交换机日志中，我们可以看到发生了mac地址震荡，以及环路告警。
在SW3交换机中，通过命令“dis mac-addr"，可以看到PC1的MAC地址一会儿出现在GE0/0/2、一会儿出现在GE0/0/3，发生了MAC地址震荡（漂移）。
现象3：网络设备CPU利用率过高
使用命令display cpu-usage，可以看到交换机的CPU利用率高于日常。
4、如何破解环路？
1）开启stp协议，命令stp enable

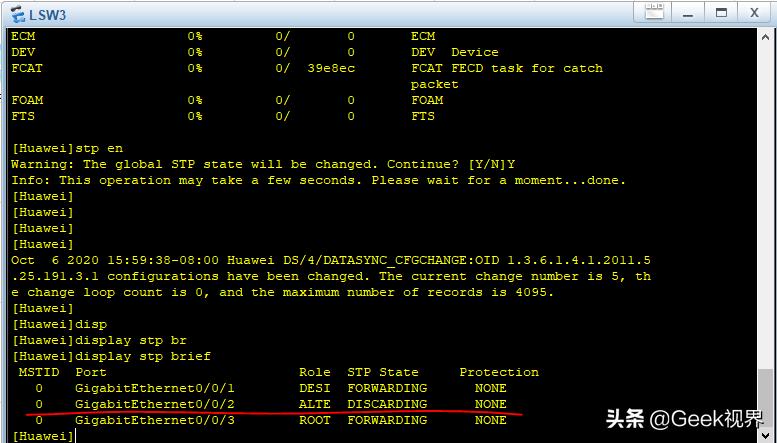

开启之后，在SW3中输入命令“display stp brief"，可以看到G0/0/2处于阻塞状态，破解了网络环路。
2）手动shutdown环路端口或者直接拔线。
