iPhone6S SP无服务

故障描述

同行发到维修部一部iPhone6SP机器 顾客描述机器之前正常使用 摔过后发现无服务 换过基带电源 射频 还是没好

故障分析

通过顾客描述这部iPhone6SP机器是摔过后导致无服务 首先确定基带是否正常工作 测量S1-S5电压是否有输出 拨打*#06#是否出串号

解决步骤

1. 首先拨打*#06#是否出串号 测试发现有串号

2. 通过原理图测量基带是否电压输出正常 S1-S5电压 测量电压正常

3. 通过装卡测试发现移动联通2G4G都没有 说明接收出现问题

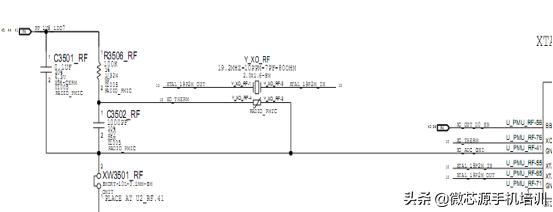

4. 通过一步一步排除发现是基带电源19.2晶振虚焊导致无服务

5. 直接更换一个19.2晶振 故障修复

iPhone6S SP重摔不显示

故障描述

同行发到维修部一部iPhone6SP机器 顾客描述这部机器 之前正常使用 摔过后不显示 测量阻值正常 显示IC更换过还是没显示

故障分析

通过顾客描述这部iPhone6SP机器 我们知道这部机器是重摔导致不显示 同行又测量过阻值 更换过显示IC 重摔机器首先考虑虚焊 断线 损坏等

解决步骤

1. 首先测量显示座子阻值是否正常 如果不正常顺藤摸瓜找出故障点

2. 如果测量阻值正常 通过原理图测量电压是否正常

3. 通过测量发现是电感L4000虚焊导致显示IC内部无法升压

4. 造成显示IC无法正常工作 直接更换

5. 开机测试机器显示正常
