原创作者：晓月池塘
经验分享/挂烫机漏电修理过程
图一

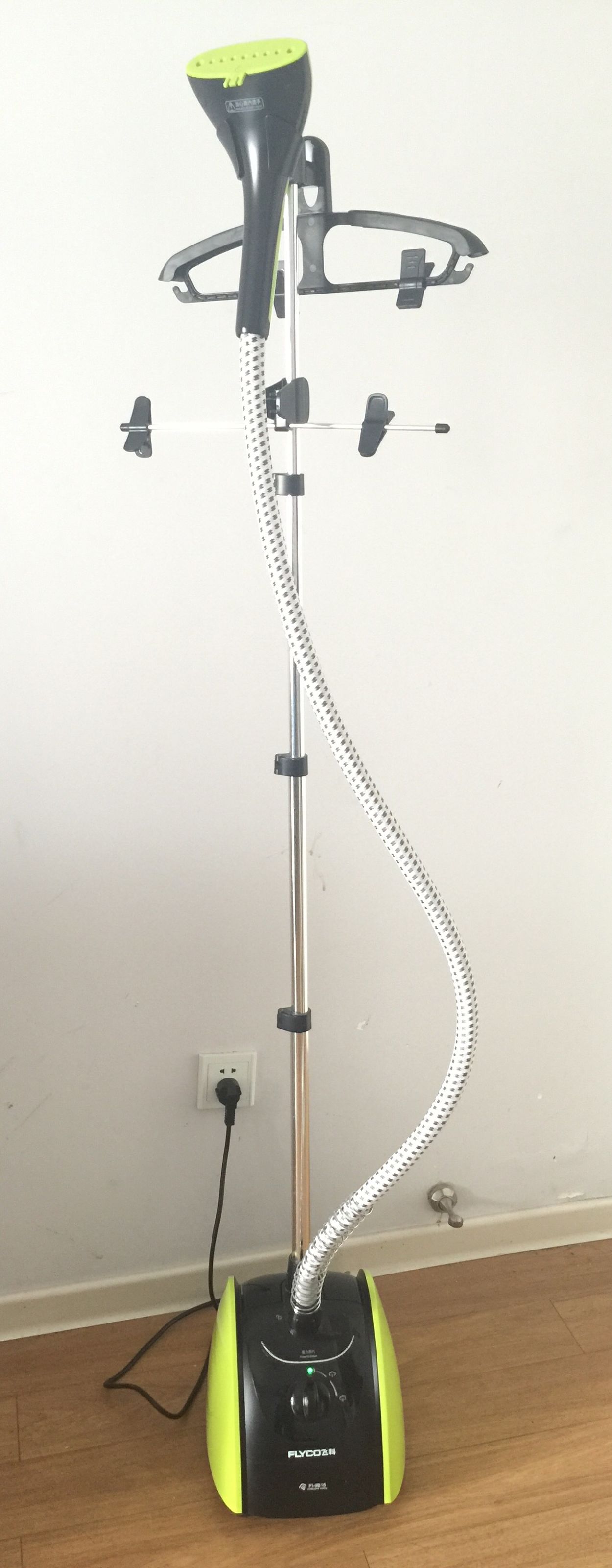

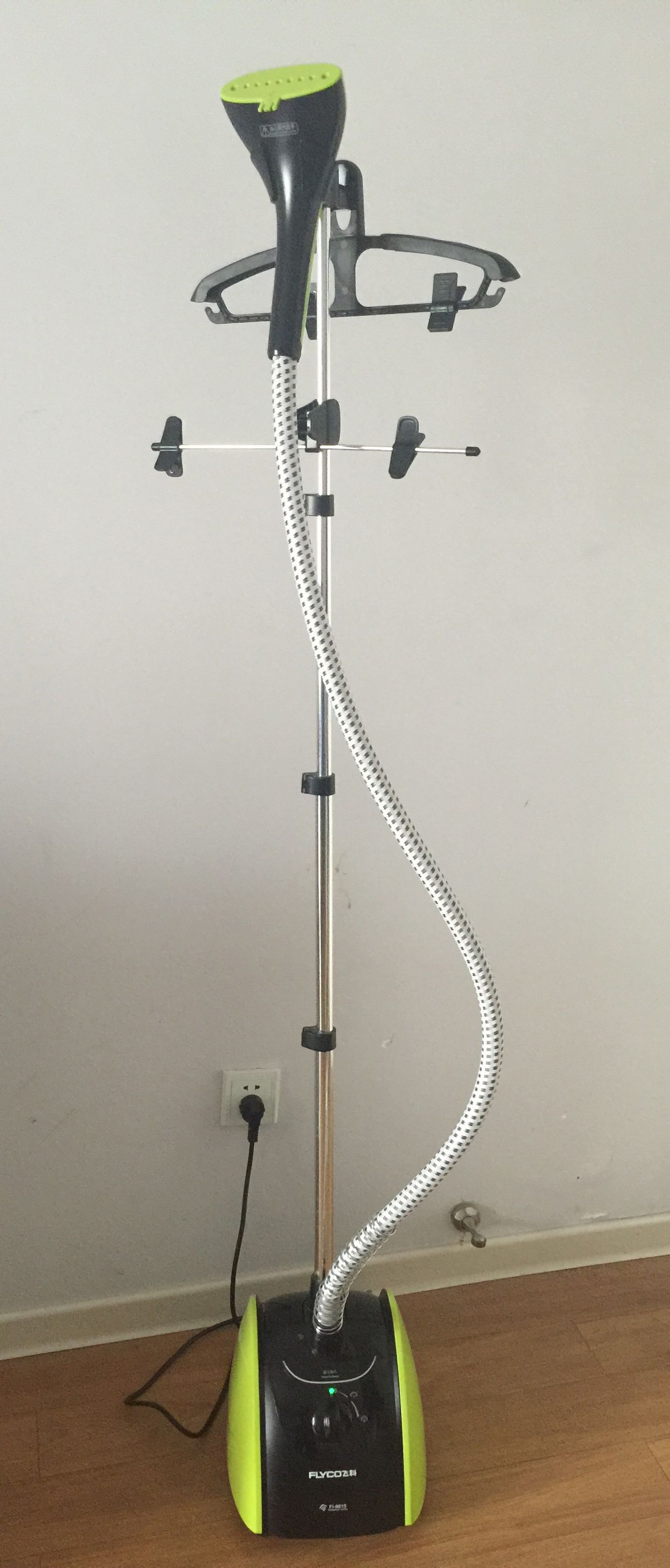

图一为修理后试机。

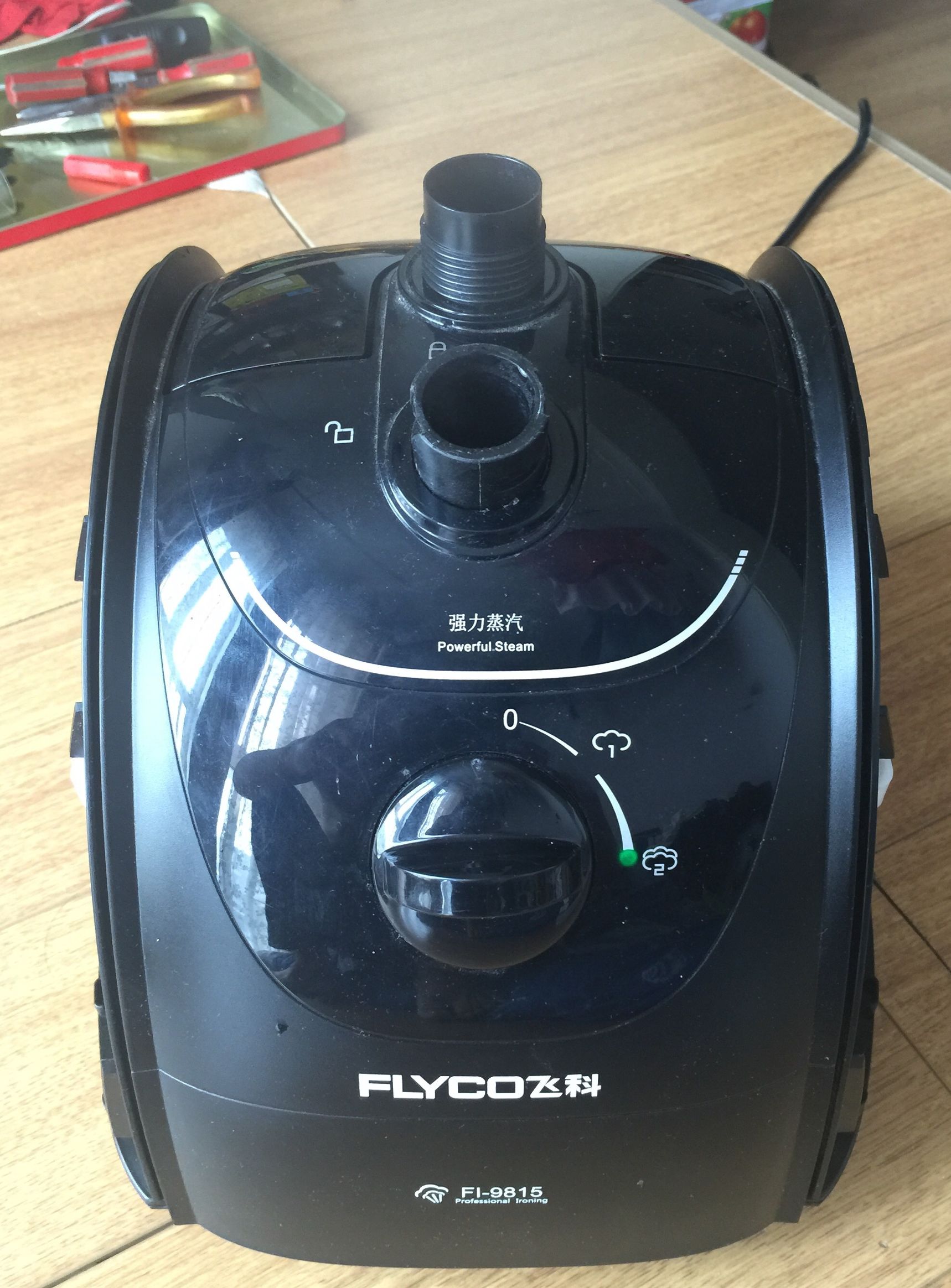

图二，铭牌：
飞科挂烫机刚刚购买使用几个月，就发现漏电，一连接插座，家里漏保马上跳闸，无法使用。
图三

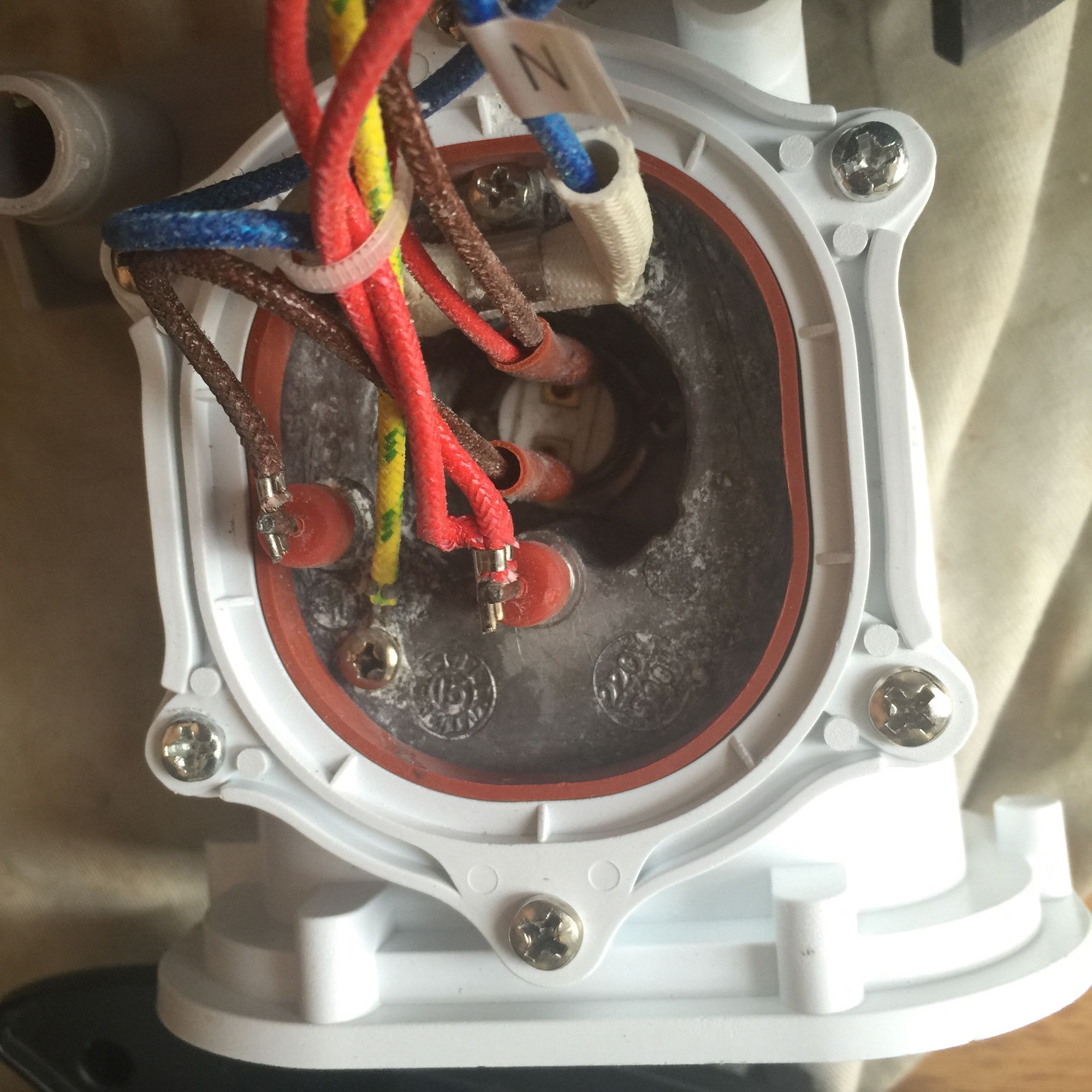

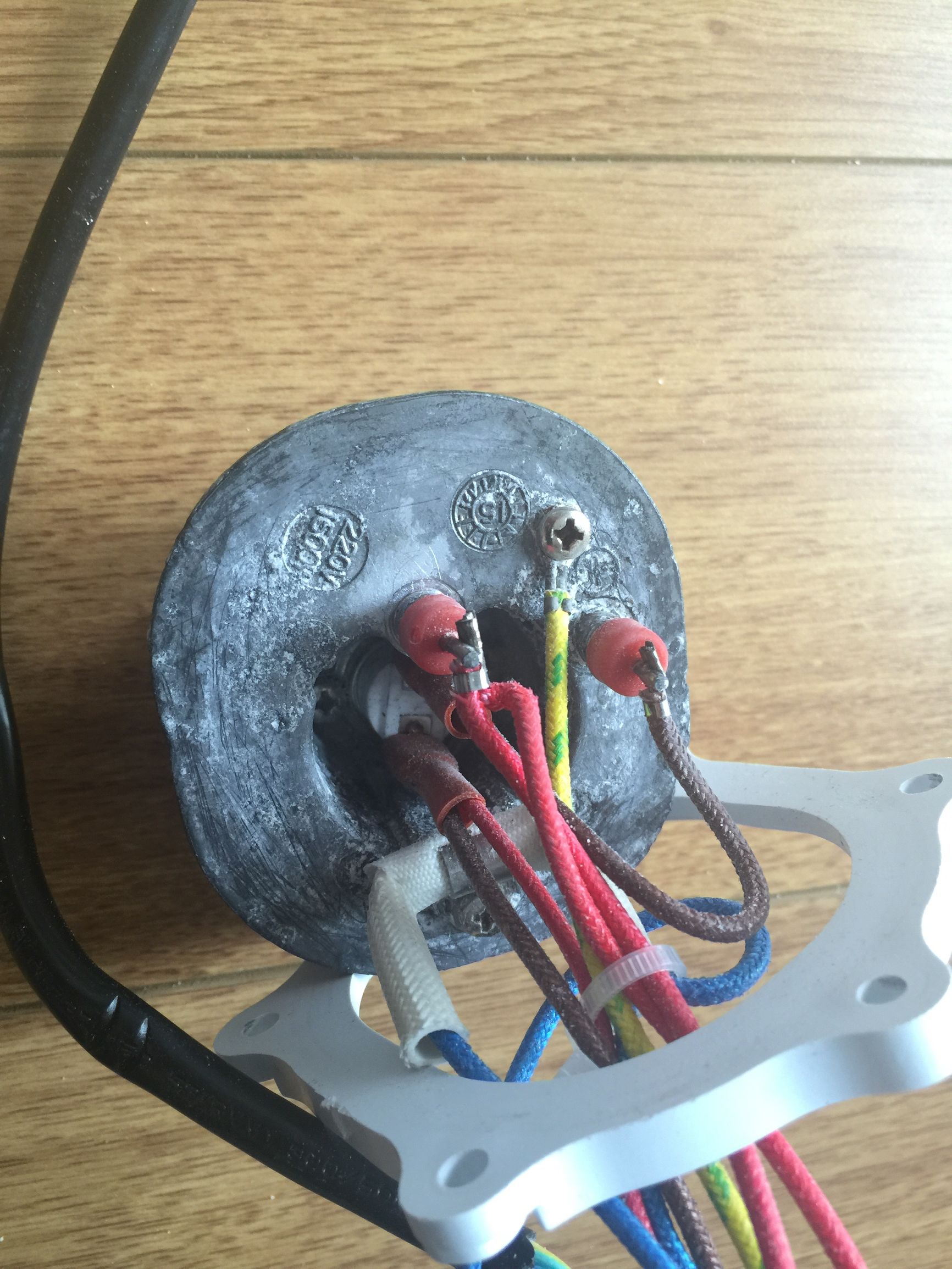

拆解后发现发热组件锈蚀，上面有大量的铝锈，形成对地通路，引发漏电跳闸。图三为清理干净后的照片。分析为发热后，密封不良，有水渗出，造成锈蚀。
图四

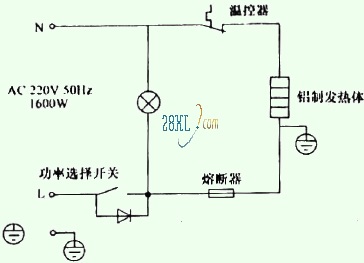

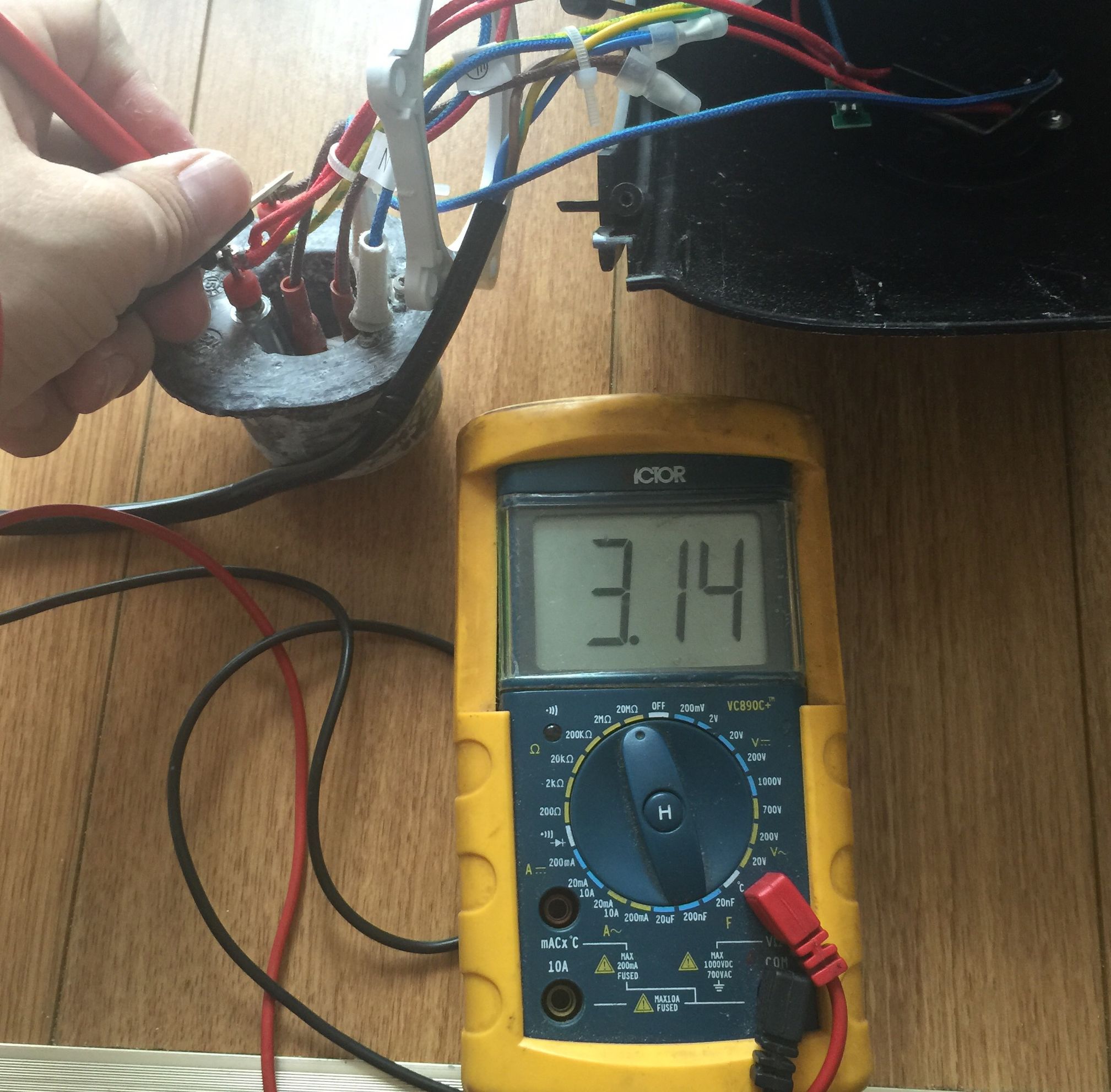

清理后检查发热管对地绝缘，为3.14-3.16MΩ，此绝缘电阻可正常使用，不会引发漏电跳闸。保险、温控、高低温档位开关等均无问题。低温档采用一只大功率整流二极管做半波整流，为发热管供电。如图五所示：
图五

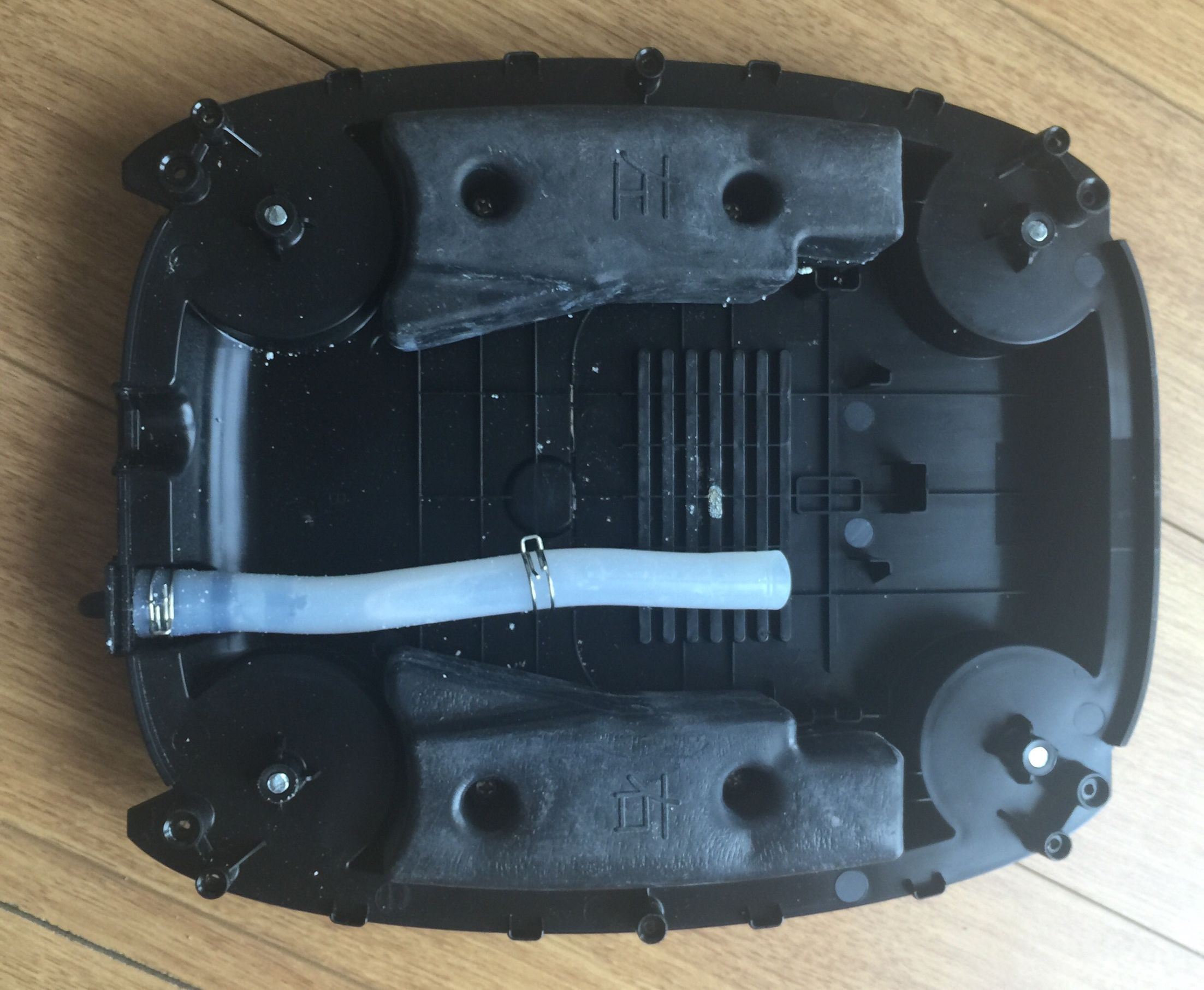

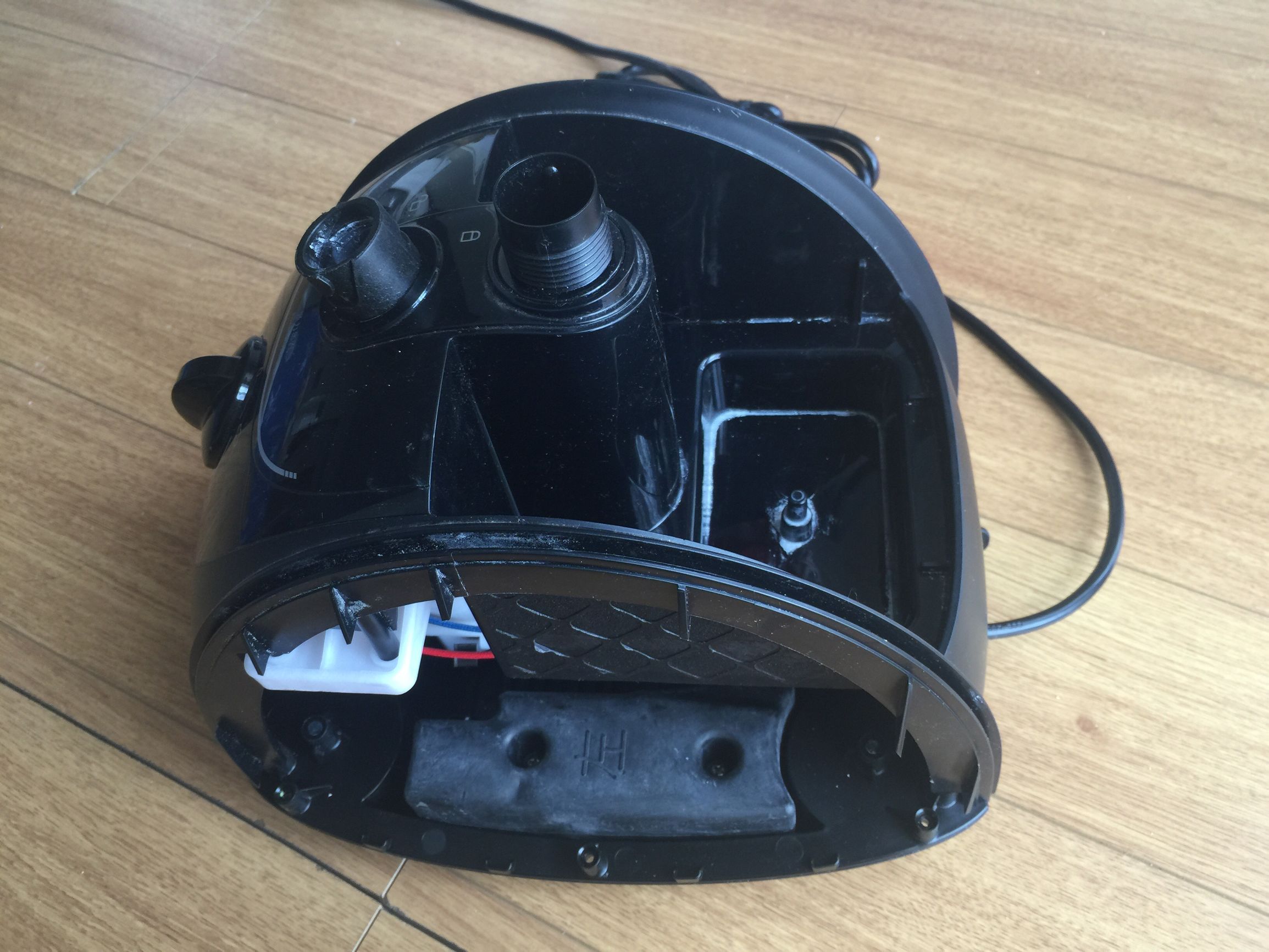

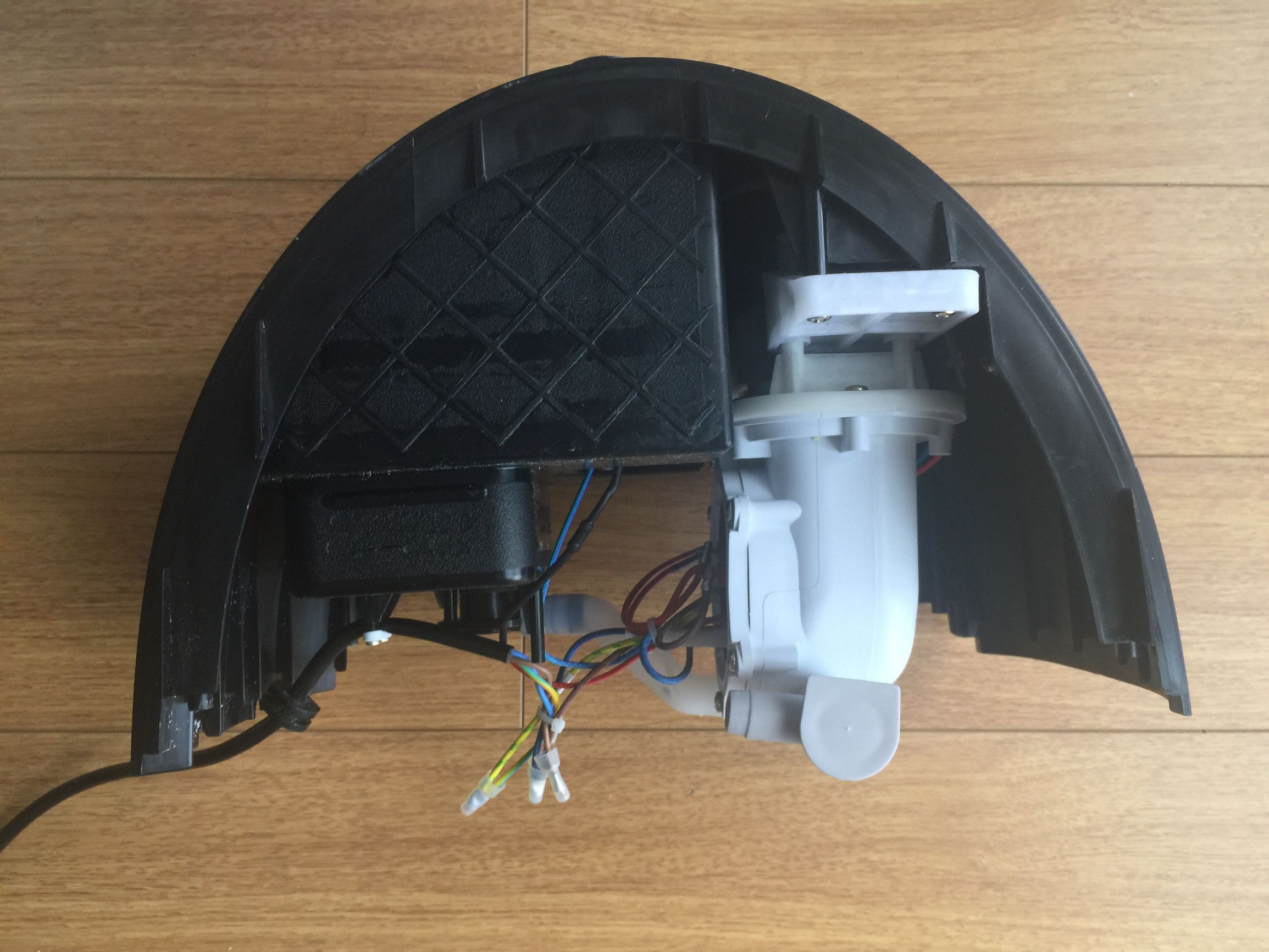

图六，底盘：

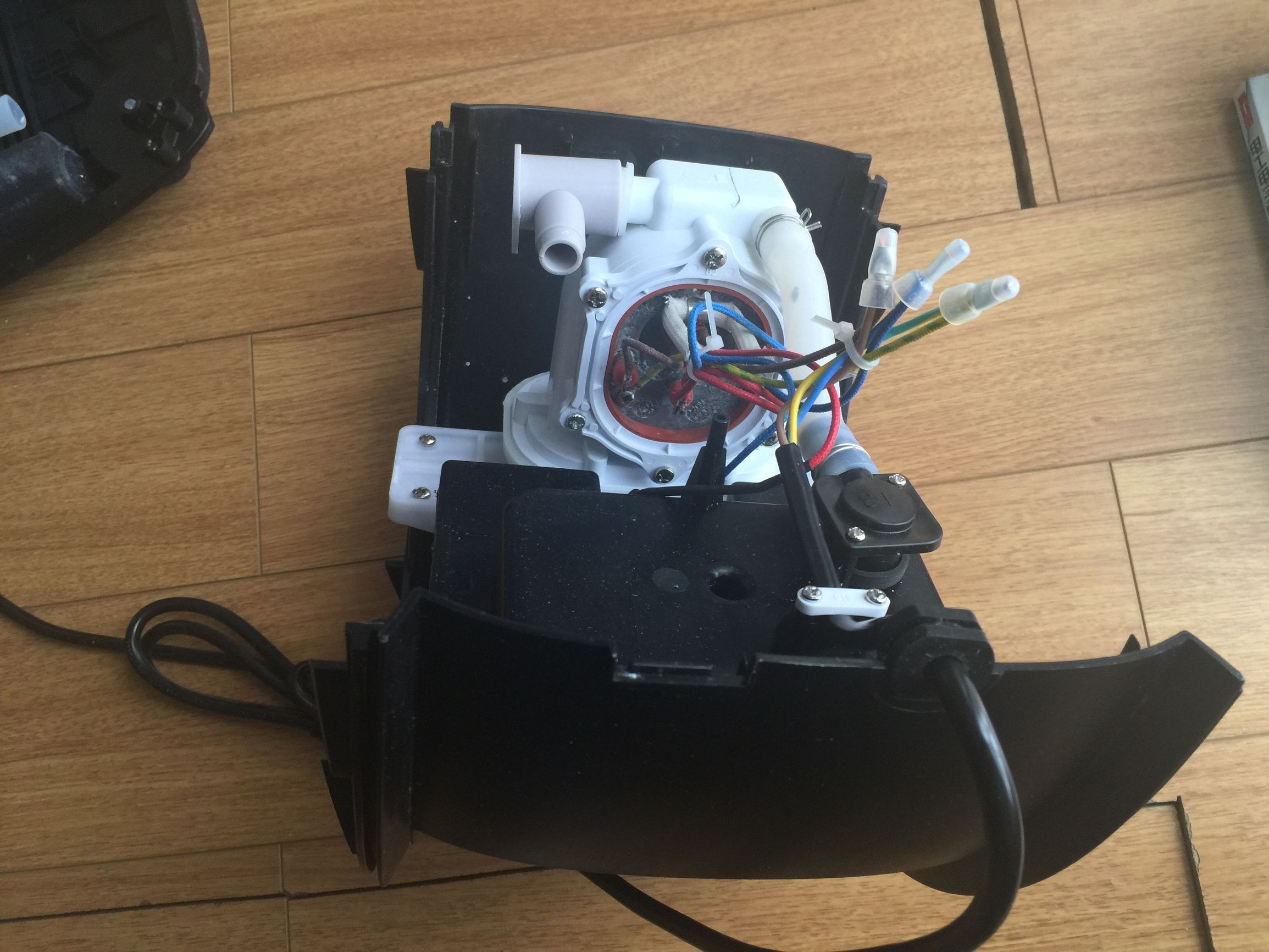

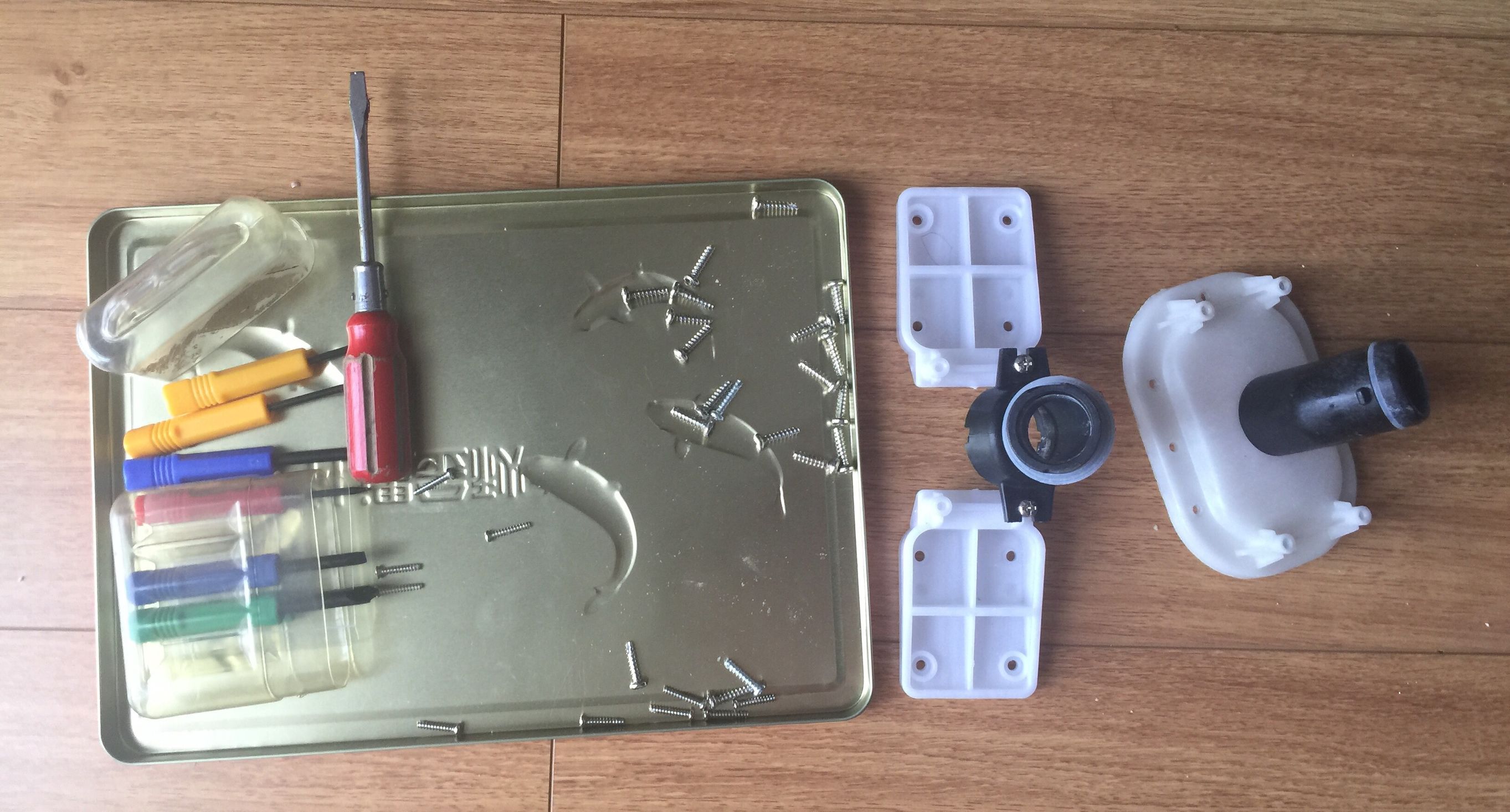

图七，零部件：

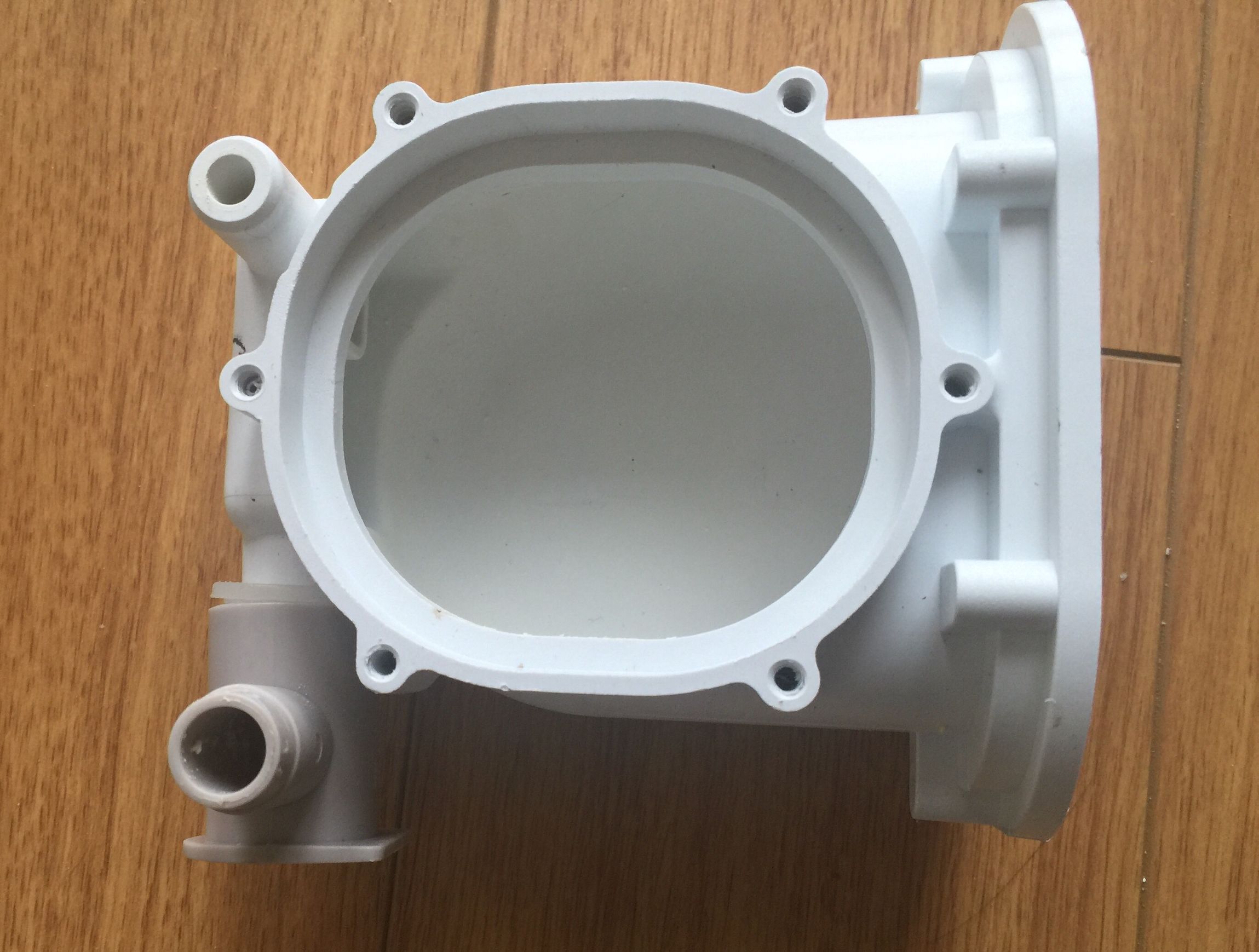

图八，发热组件配套注塑件：
图九

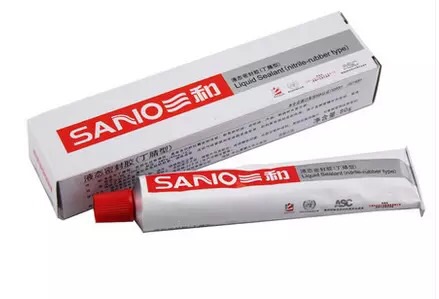

图八发热组件涂抹密封胶后套入原本密封圈，进行组装。需使用耐高温密封胶。如下图：
图十
图十一
图十二
图十三
图十四
图十五
加水后检查是否有渗漏。
图十六
图十四已经加水后的发热组件部位。
图十七

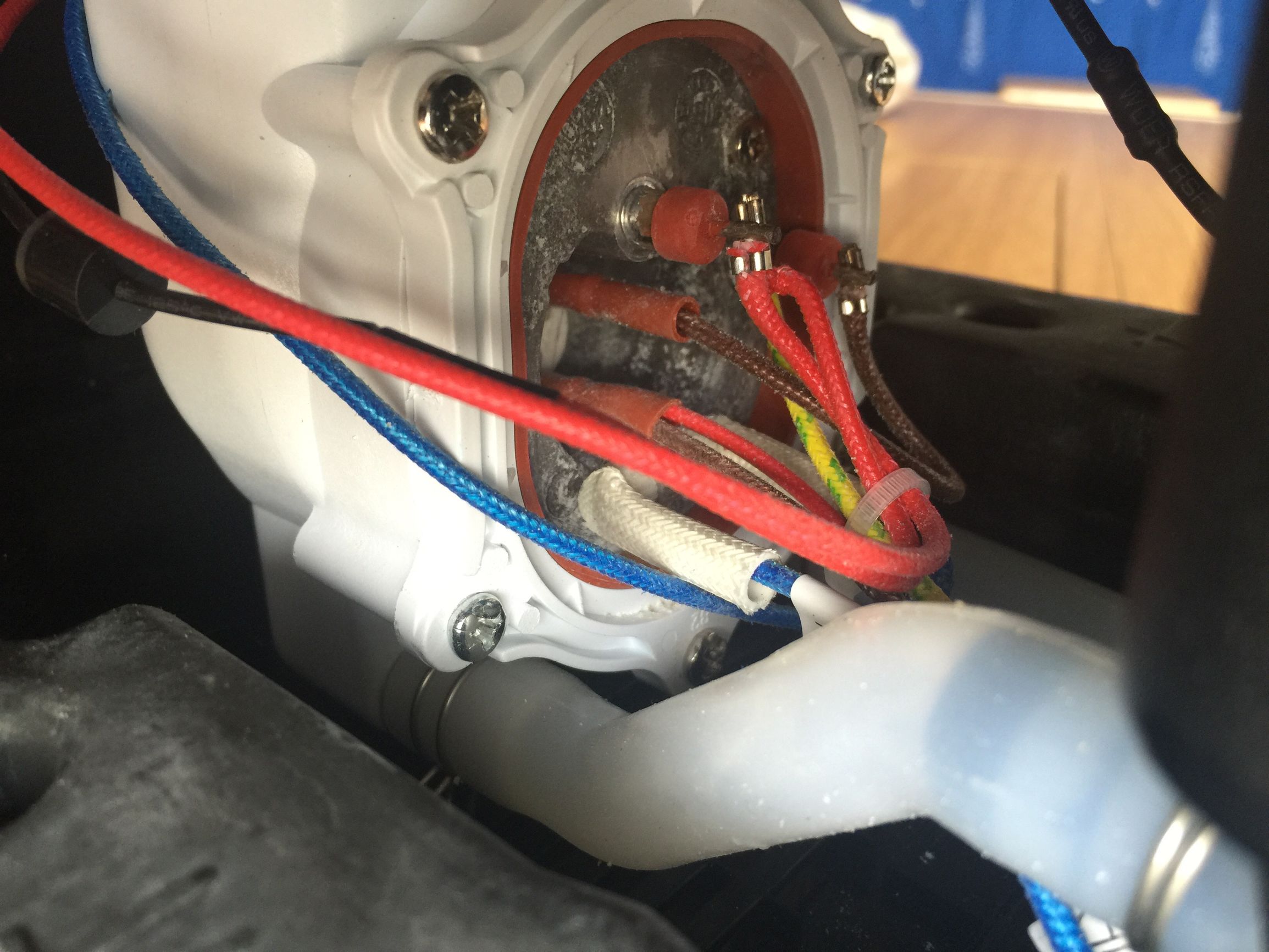

通电试机，很快产生蒸汽，同时注意观察渗漏部位，没有发现水迹。
图十八

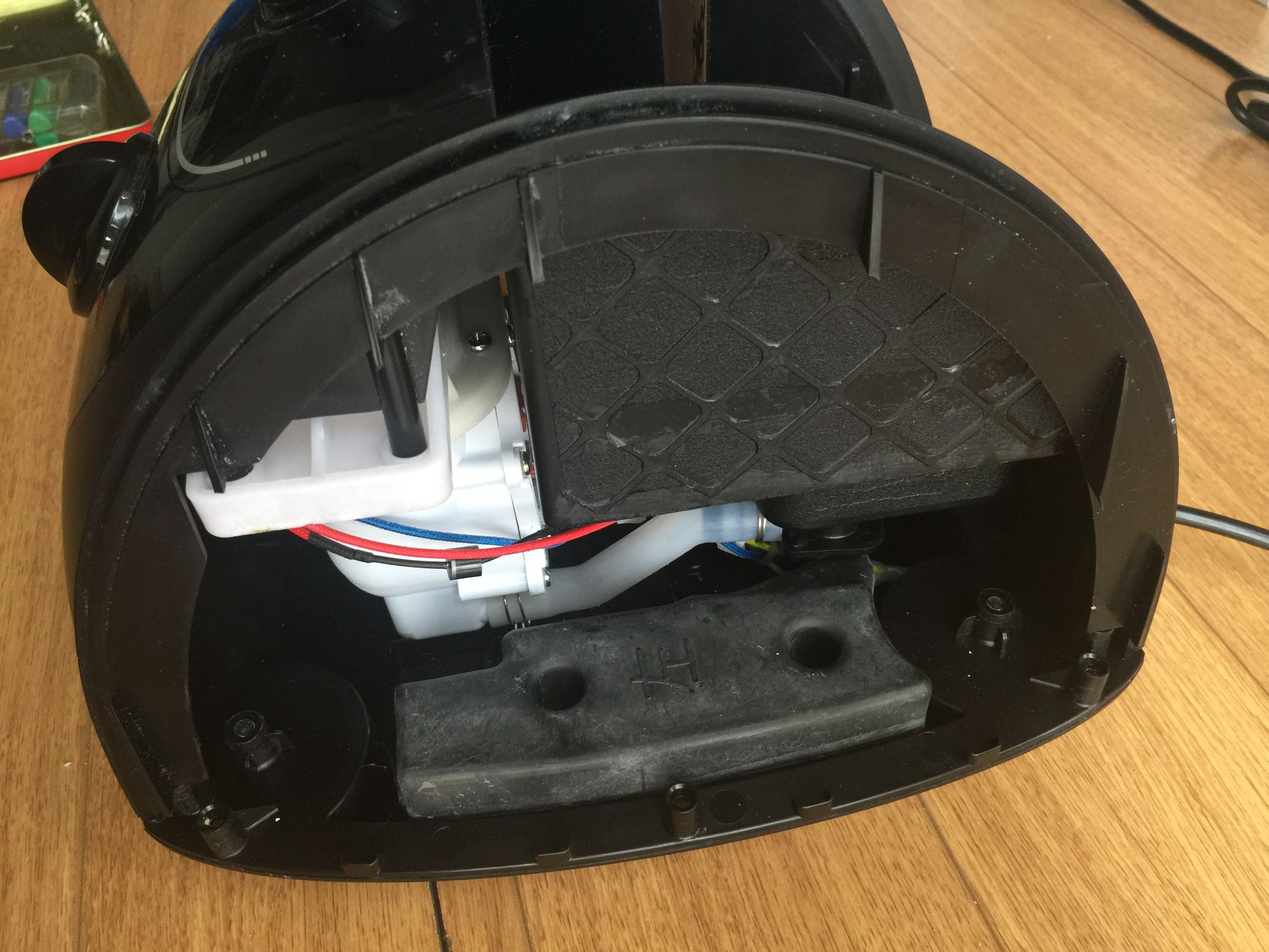

组装完成，整体试机，恢复正常使用。
欢迎大神们交流探讨，分享经验，共同提高！
转载请注明出自“头条号/低压电工”
