从某种角度来讲，裂隙是宝石的天性，是在宝石形成过程中产生的，就像人的身上会痣、胎记一样，常说的十宝九裂就是基于这个原理，只要这些裂隙不大不多，且非开放性的，对宝石耐久性基本不会有啥影响。在鉴定证书中常标示有“羽状纹”的说明，其实就是指裂隙。

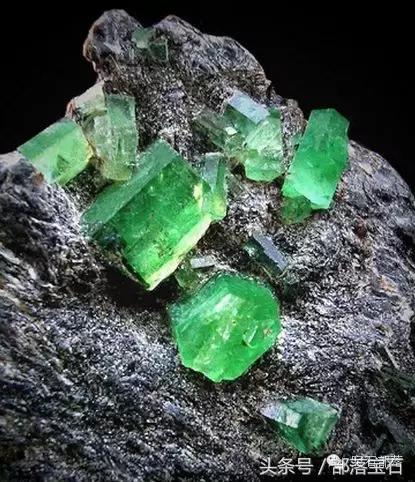

↑祖母绿原石，裂缝很多吧
宝石内部的裂隙，是宝石生长过程中某个阶段有过裂隙，后来愈合了，类似水晶的形成，在结晶过程中地质变化导致晶体内部有杂质，之后结晶继续在原有晶体上形成，慢慢包裹了杂质，而杂质也就成为了包体。

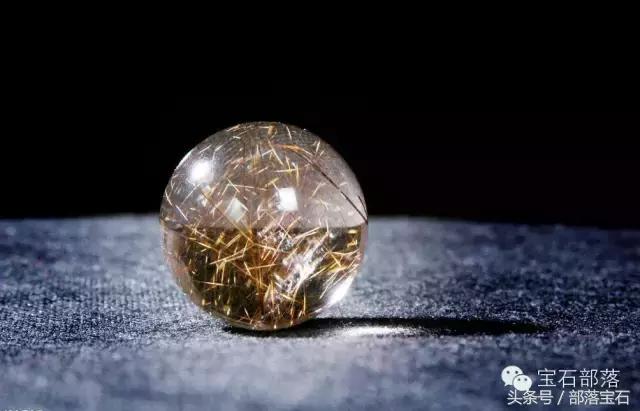

↑发晶球一枚，你可以把里面的发晶想象成裂隙……
它反映了宝石在生长过程中有过一次小小的事件，就像人的手曾经被刀划破愈合后产生的疤一样。有时裂隙的存在，反到说明宝石的天然，因为合成宝石内部基本十分纯净，当然也不能以偏概全。
不同的宝石，其裂隙的发育程度是不一样的，有些宝石由于内部物理分子结构缺少兼容性……裂隙的发育，或者说扩大比较明显，如祖母绿、红宝石，所以市场上要找到大粒无任何裂隙的祖母绿十分困难。

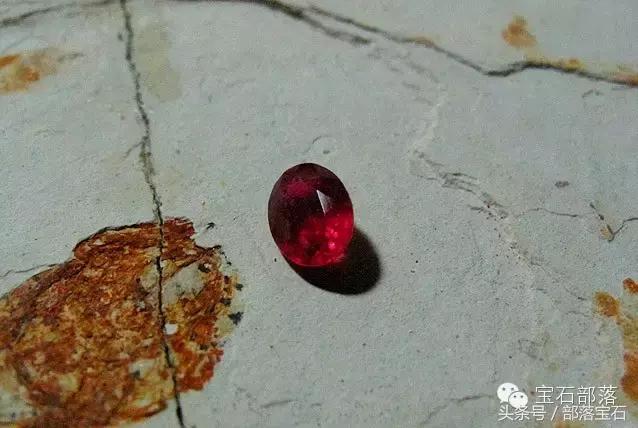

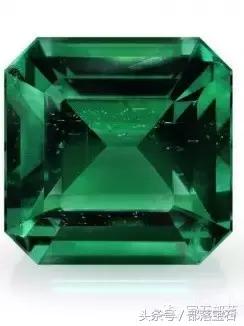

↑仔细看里面其实不少裂痕
↑这个左面都有开放性裂隙了，感觉还比较深

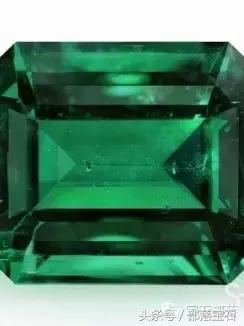

↑这个里面有气泡……
按物以稀为贵的原则，完美无瑕的大粒祖母绿、红宝石，其价格自然就十分昂贵了，向小编这样的穷屌丝看过即拥有，网友要是想它用来投资，增值保值，还是别想了。有些宝石不容易发生裂隙，如水晶等，即使大颗粒的完美宝石，其价格也不会太高。
而且在宝石开采、加工、优化等过程中，还会出现其他因素，使得宝石不单在内部，宝石表面也产生断缝、洞痕， 有些开放性裂隙甚至深入宝石内部几毫米处， 为了掩饰此类宝石的硬伤，就需要用人工再进行一些处理；常见的是以流体物质来充填， 有些因加工破损（比如哪个作死的设计师设计的图案雕琢难度极大，极易导致加工师傅报残）而后留下的较大裂缝或凹洞甚至需要以玻璃体之物质充填，注意是玻璃体物质不是玻璃哈 ，以复原宝石的美观性。这个处理过程就叫做充填处理！（这类似皮具，细心的人会发现，皮衣设计的款式总是那么几样，这和皮具原料有直接关系，好料大多十分皮实，比如真牛皮等，难以加工成设计师想要的款式，如果你想要款式新颖时髦，那不好意思，您这皮料只能经过化工处理或者用其他合成材料）
↑扇面的宝石
记得前些年陕西的高考作文就出过这么个题，也侧面应正宝石存在天然裂痕，材料大意为：一位商人得到一块价值不菲的宝石，事后发现宝石上有道裂缝，但如果能从裂缝处切开，就能得到两块完美的宝石。许多有经验的老工匠都不敢去切割这样一块昂贵的宝石，只有一位年轻工匠勇敢站出来，并完美的切出了两块宝石。最后大家感叹有些时候不仅需要足够的经验，更需要抛却许多顾虑的勇气。
讲完了宝石裂缝生成的背景，下面讲讲现实中人们是如何处理断痕和洞痕的。
目前常见的有使用玻璃、树脂、蜡或油填充触及表面的裂缝，以掩盖裂痕，改善宝石料的外观净度、外观、稳定性，如果豁口过大填充过多，宝石自身重量都会增加。在大多数情况下，市场上的填充物都是无色的（有色填充材料被归类为染料）。
最常采用断缝填充的宝石包括：
钻石， 深至表面的裂缝有时用高铅含量的玻璃填充。这样可降低裂缝的可见性，从而达到改善钻石外观的目的。虽然填充后的裂缝依然存在，但在某些角度看明显度会大大降低。

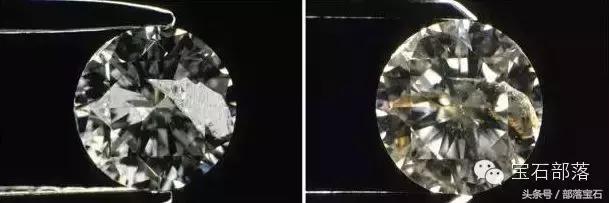

↑用熔铅玻璃填充断裂，不过效果其实远达不到美图秀秀，处女座人闪退。
红宝石，用玻璃填充触及表面的多处裂缝，减少裂缝显现度，令宝石比实际更为通透。市场上经热处理的红宝石中，玻璃填充量极高，具体原因，文末视频会告诉你。

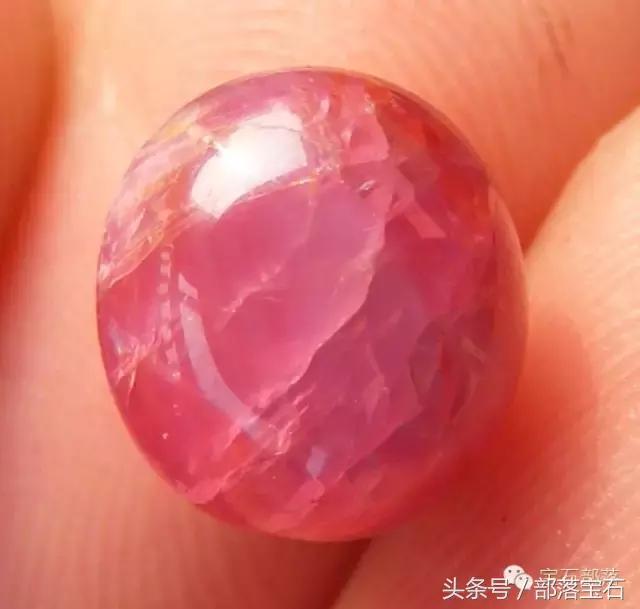

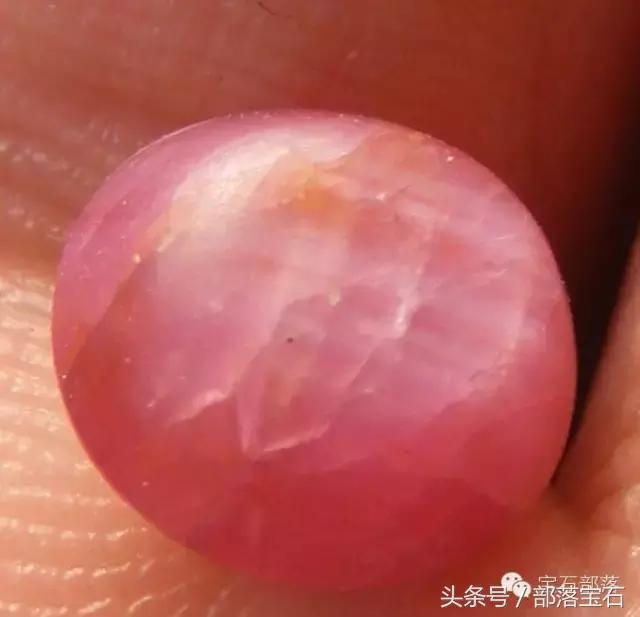

↑红宝石触及表面的裂缝

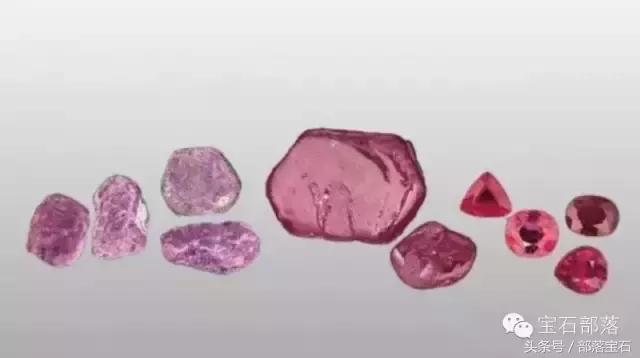

红宝石产量稀少，每年产出的红宝石中能有较好品质的更是屈指可数，大多数的红宝石不是净度一般、就是颜色一般、要么体积太小，难得掘到块大粒且颜色好的红宝石难免又有裂隙，影响美观度，搞得不好耐久性还会有影响，珠宝商真不好做啊，风险大大滴！！

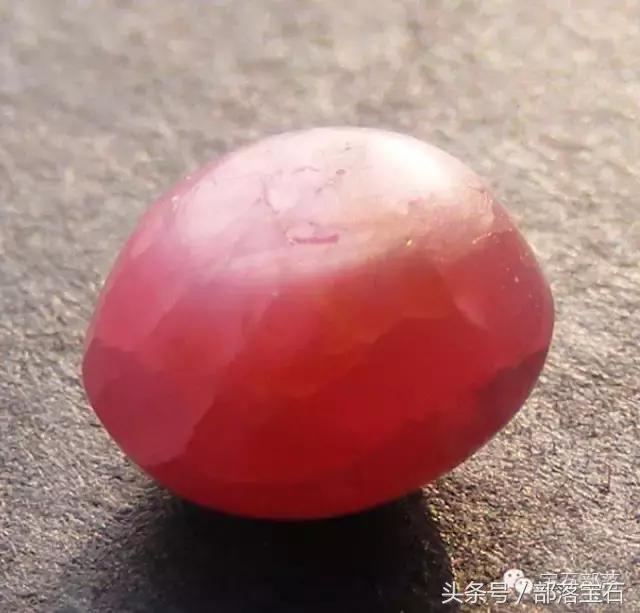

↑清代饰品上掉落的红宝石，这个裂的，感觉古人口味比较重啊~~
↑宝石背面
↑宝石侧面
↑底面有点土……估计放到现在不人工做点美化很难叫人接受啊，这哪里有半点高大上的感觉，简直就是个土老帽。

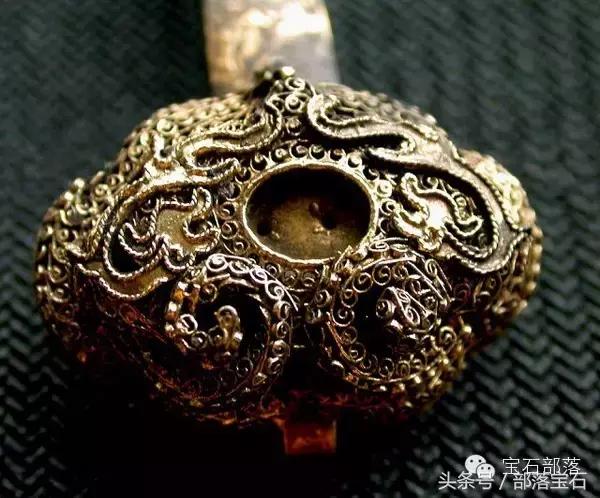

↑虽然不是原配，还是上个图方便大家脑补
既然财务风险那么大，那就需要在众多品质一般的红宝石上求创新，于是各种优化处理技术就孕育而生了（其实大多是其他行业的技术直接移植到宝石上），比如充填处理。
充填处理原理是这样的：通过铅玻璃、环氧树脂或其他高分子材料充填到红宝石内的裂隙中，从而起到加固和掩盖裂隙的双重作用，这种方法明显提高了红宝石的耐久度，也增加了红宝石的观赏价值。但是天然红宝石的价格和经充填处理的价格还是有很大区别的，所以如何鉴定充填处理就成了珠宝学的重要课题。一般鉴定机构都是利用红外光谱仪或拉曼光谱仪等大型先进仪器检测，至于有没什么靠谱点的肉眼鉴定技术，我只能说这个其实真没有……所以在购买红宝石的时候，一张权威的鉴定证书是还非常必要的，至于证书也是假的么……这个不在我们的讨论范围。

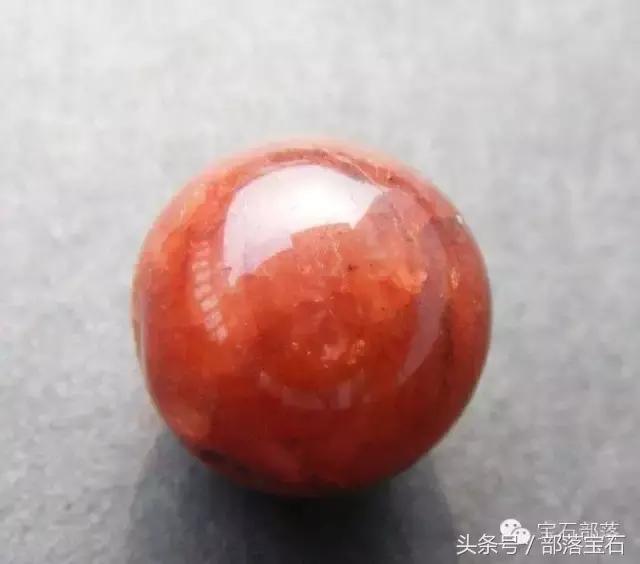

↑清代老枣红碧玺宝石大圆朝珠一颗，注解说冰裂纹很漂亮，但估计需要人先学会欣赏。

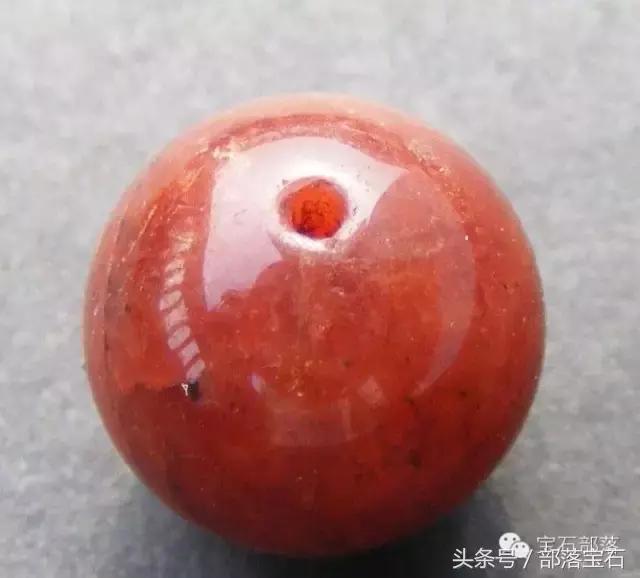

↑这可是当年官员的朝珠啊

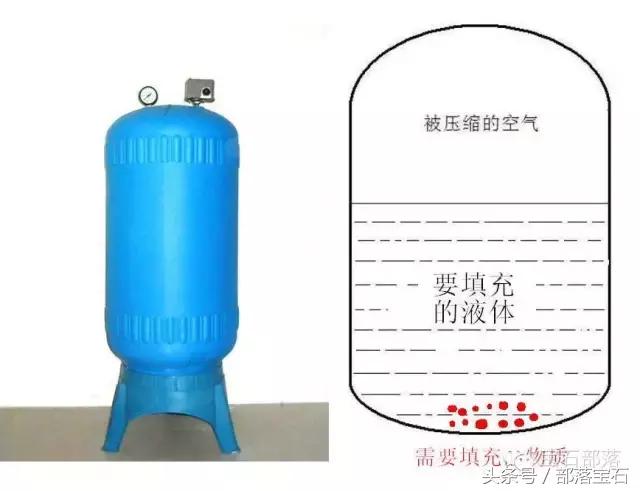

此外还有注油（胶）或红油处理法： 取裂隙发育的红宝石原矿或热处理后的红宝裸石， 浸泡于特制之有机油中，或置于压力罐中加压，使油（胶） 渗入内部，以达到净度提升之目的。

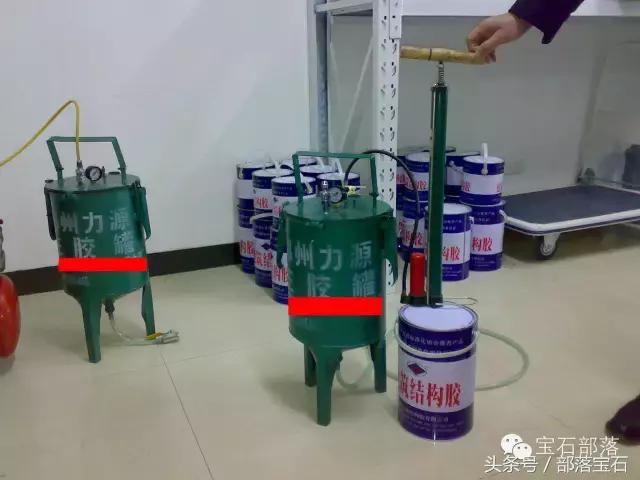

↑注油（胶）
↑注油（胶）
高铅玻璃充填处理法： 一般加工红宝充填之玻璃成分主要是硼质钠铝玻璃、铝硅酸塩玻璃、磷铝玻璃等，它们能在1500度C时形成一种熔融体， 以此渗透红宝石之裂隙，起着一个修复及净化的作用。最新应用之含铅玻璃其材料流动性强，熔点较低（ 约600度C）折射率、光泽也与红宝石相近，所以不仔细观察， 很容易当作天然品购买。
玻璃充填修复处理法： 采用一般硼质钠铝玻璃， 对在腰围或亭部有缺口或受损之红宝做充填处理， 以达到美观及重量增加之效果。 充填的红宝石又叫做平民红宝石，所以价格是比较低的。
最后说说裂缝最多的祖母绿，它的优化材料从使用精油、其他油脂、蜡和“人造树脂”— 环氧树脂预聚物、其他预聚物（包括UV 凝固黏合剂）、聚合物可谓五花八门。 处理后祖母绿中的物质拥有不同的稳定性，填充材料的用量也可从微量到大量不等。

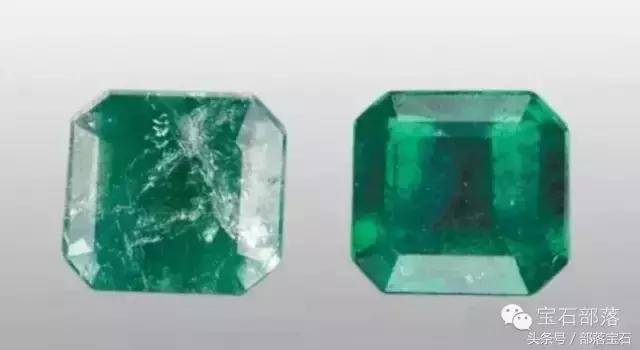

触及表面的裂缝可以使用人造树脂、蜡和环氧聚合物进行填充。 以降低裂缝的可见性，如右为处理后。
至于其他宝石，可以使用树脂和玻璃填充任何坚固宝石内触及表面的裂缝，包括石英、海蓝宝石、托帕石、碧玺等等。
优化后的宝石坚固性很大程度上取决于填料的坚固性。 气压变化、靠近热源或者接触化学品均有可能改变或移除填充物质，从而对填充宝石造成影响。过去有资质的宝石学家使用放大镜就可以检测出填充宝石，不过随着科技的发展以后什么情况也很难说啊。
一颗填充处理红宝石，也是些国外网站上最多的忽悠新手的红宝石，价格低廉，不懂的就贪便宜极易中枪，送去国检的话证书旁边会标明红宝石（处理）这类红宝石产地多为非洲，颜色不一，一般是原石直接与玻璃相互溶解，再进行切割。
如果您要是不幸买到了填充的宝石，那你先估算下价格是否合适，一般填充价格是无填充的百分之一左右，如果被坑的太多建议最好退掉，要退不掉只能退而求其次权当做标本纪念，对了，记得要保养它哦，避免高温、空气压力变化（如携带飞机客舱）或靠近化学品。
宝石投资有点类似古玩，而且很多宝石产地在境外，从文化理解的角度上讲比古玩更是增加了不少难度。
末了上段视频，这能直观的了解到为什么那么多热处理后的宝石需要再做填充处理
