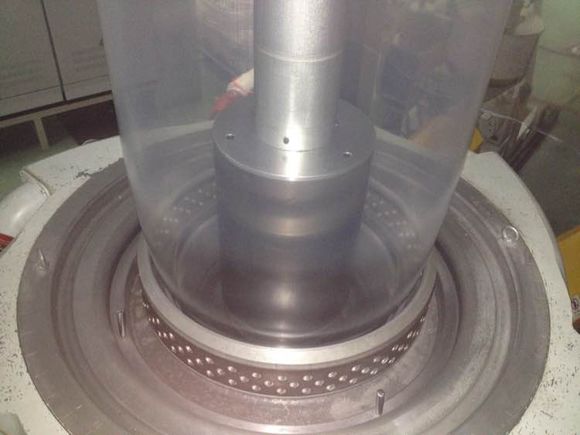

Q：对于农用大棚膜应用哪种塑料吹膜，怎样提高强度和使用寿命？
A：尹丽华V（武汉博达鸿盛塑料有限公司.高级工程师）
目前，在塑料市场上能够有稳定供应的生产大棚膜的原料有：指数为1或2的线型低密度聚乙烯（LLDPE）和指数指数为2的或1以下的低密度聚乙烯（LDPE）。两者要配合使用，一般配比为7:3。如果LLDPE高了，强度提高，但会出现吹膜不稳或者吹不起膜、速度提不起来等问题；如果LDPE高了，吹膜稳定，外观好，透明度好，但强度下降，成本提高。如果有特殊的质量要求，如强度和使用寿命要求较高，可以使用低融指的原料，也可以加入30%的茂金属LLDPE来提高强度。添加抗氧剂和紫外光稳定剂可以提高使用寿命，一般加各加1000-2000ppm就可以了。
Q：怎样提高薄膜的开口性？
A：尹丽华V （武汉博达鸿盛塑料有限公司.高级工程师）
LDPE和LLDPE吹塑薄膜一般开口性都不好，基本打不开薄膜，一般都需要加入开口和滑爽剂。目前市场上供应稳定的开口机有二氧化硅类、滑石粉类、磷酸轻钙类等。对透明度要求较高的薄膜，二氧化硅类最好、价格最高，其次是磷酸轻钙类，最差的就是滑石粉类。这些仍有不同的档次，用户可以根据自己的需要选择，一般各加入量位1000-2000ppm。如果对透明度要求不高，也可以加入10-20%的高密度聚乙烯（HDPE）来解决开口性问题。
Q：上吹尼龙/PP多层共挤膜的强度达标、断裂伸长不足，如何解决？
A：胡金刚V （河南博远塑料科技有限公司.总经理/高级工程师）
尼龙共挤膜断裂伸长不足一般发生在纵向。可首先通过改善加工条件：将尼龙挤出模口温度降低5℃，降低挤出速率，将牵伸速率降低5%；通过降低薄膜纵向分子取向度，达到改善纵向拉伸率的目的。如果仍不能达标，可分别考虑：1.在PP中加入Dow5220G;2.在尼龙中加入少量增韧剂（会影响膜的阻隔性）。
