今天接到设备操作班报修、运行中的设备忽然拉线开关报警黄灯亮，设备停机需尽快去检修、因设备使用了十几年早就没图纸资料可查、去现场看看：

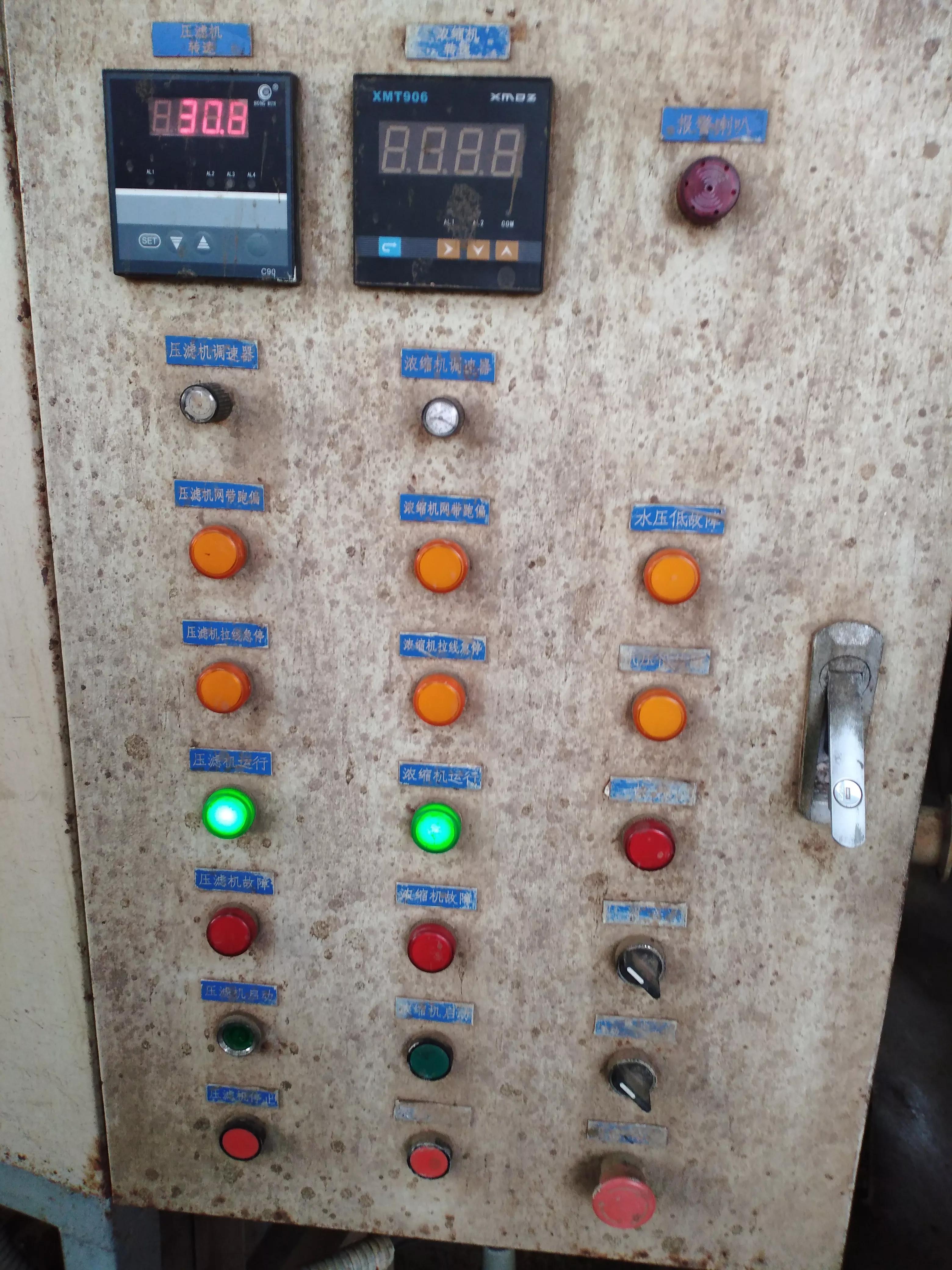

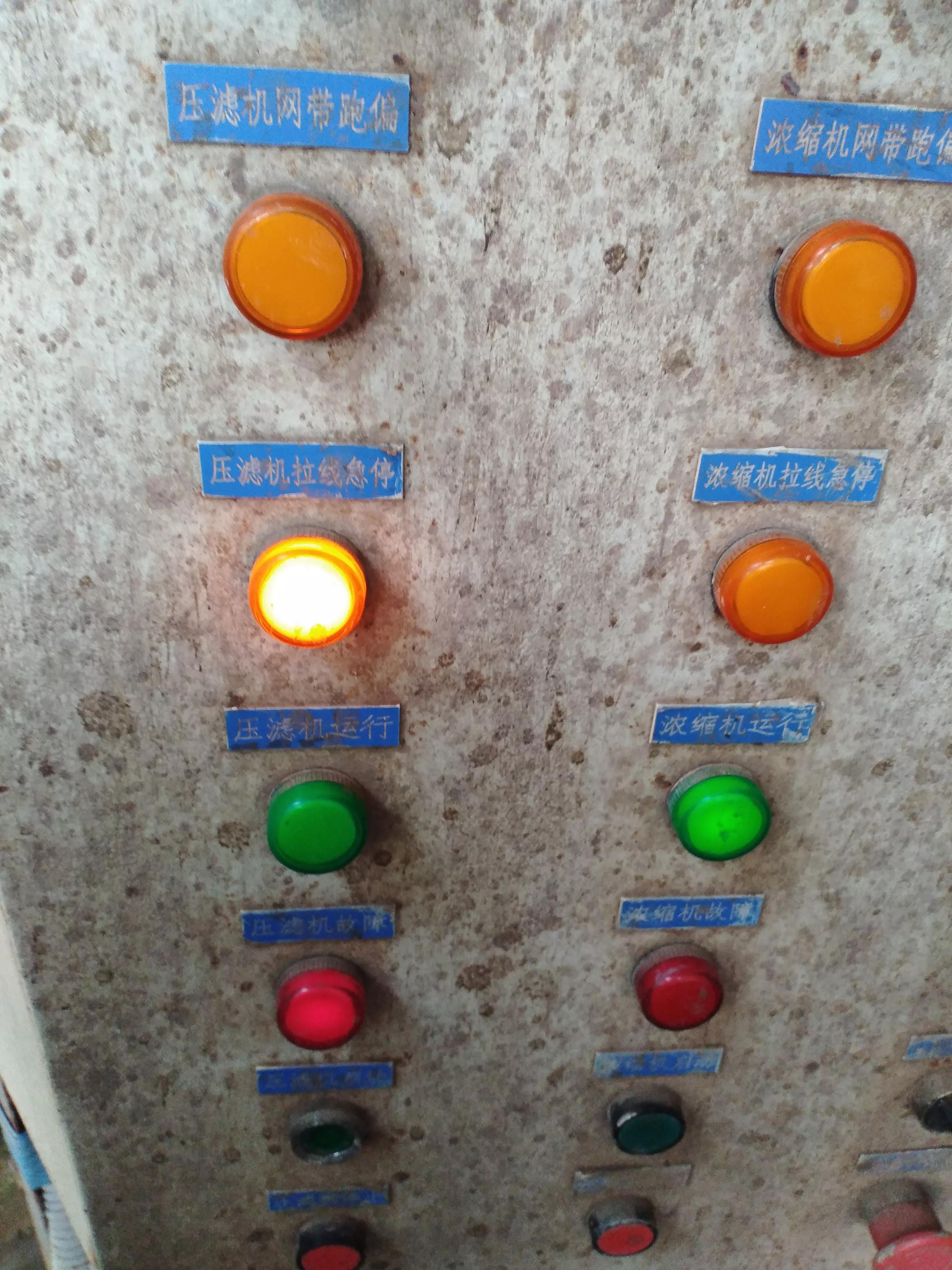

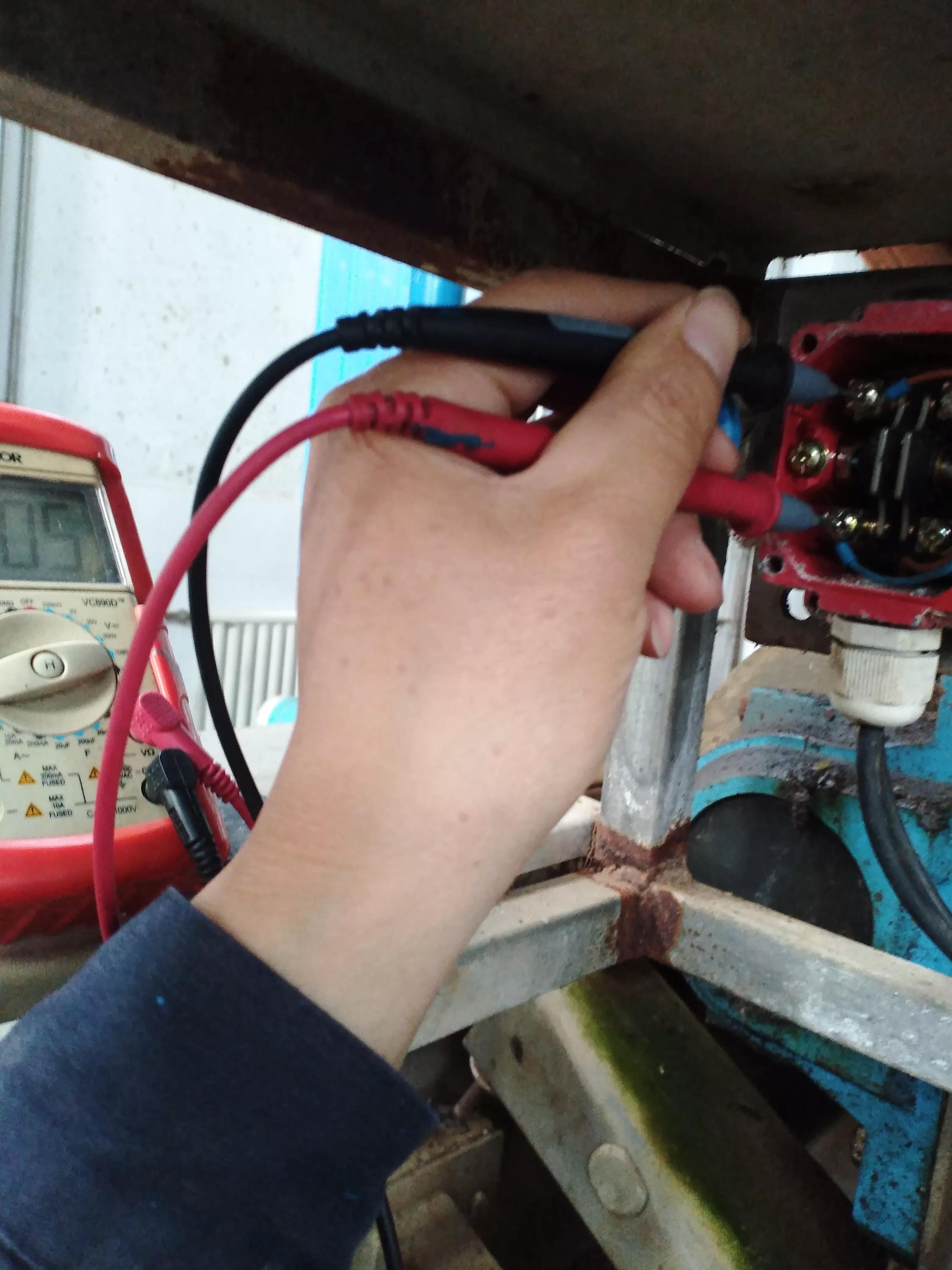

1.现场看下如上图报警黄指示灯亮、运行指示绿灯灭机器停止运行、首先检查左右2个拉线开关是否良好、打开拉线开关盖子用万用表测试拉线开关正常两根线导通接触良好如下配图：

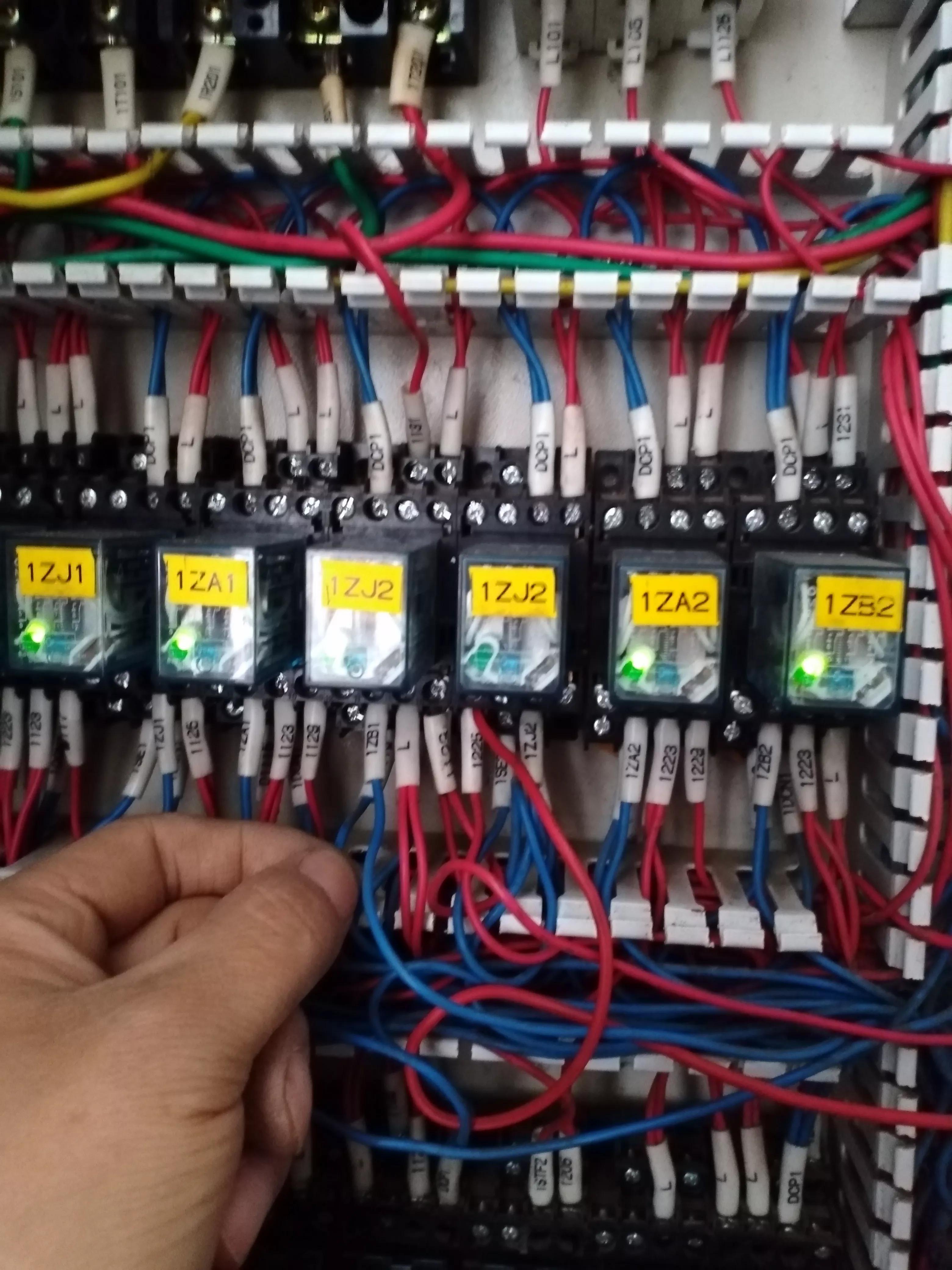

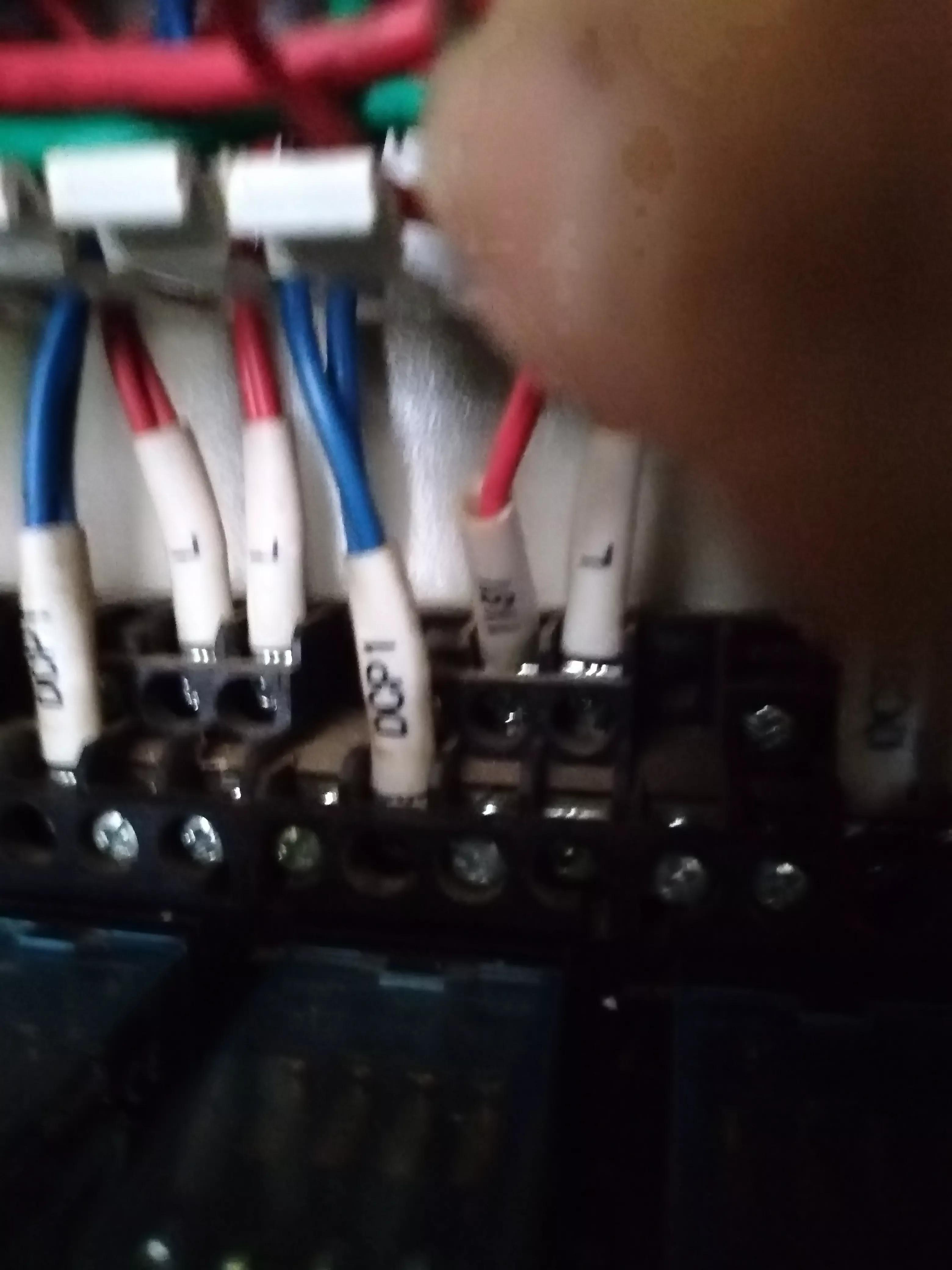

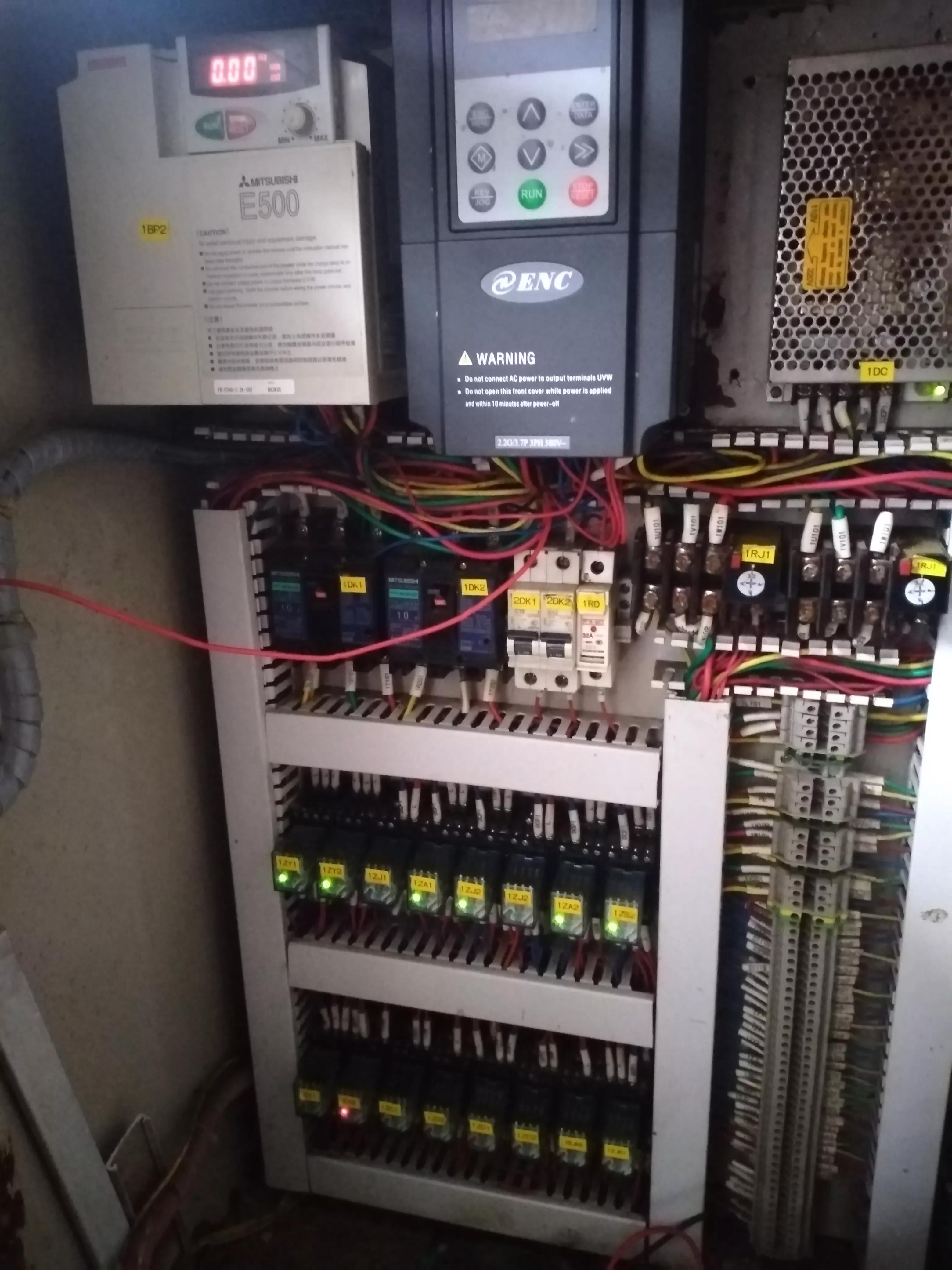

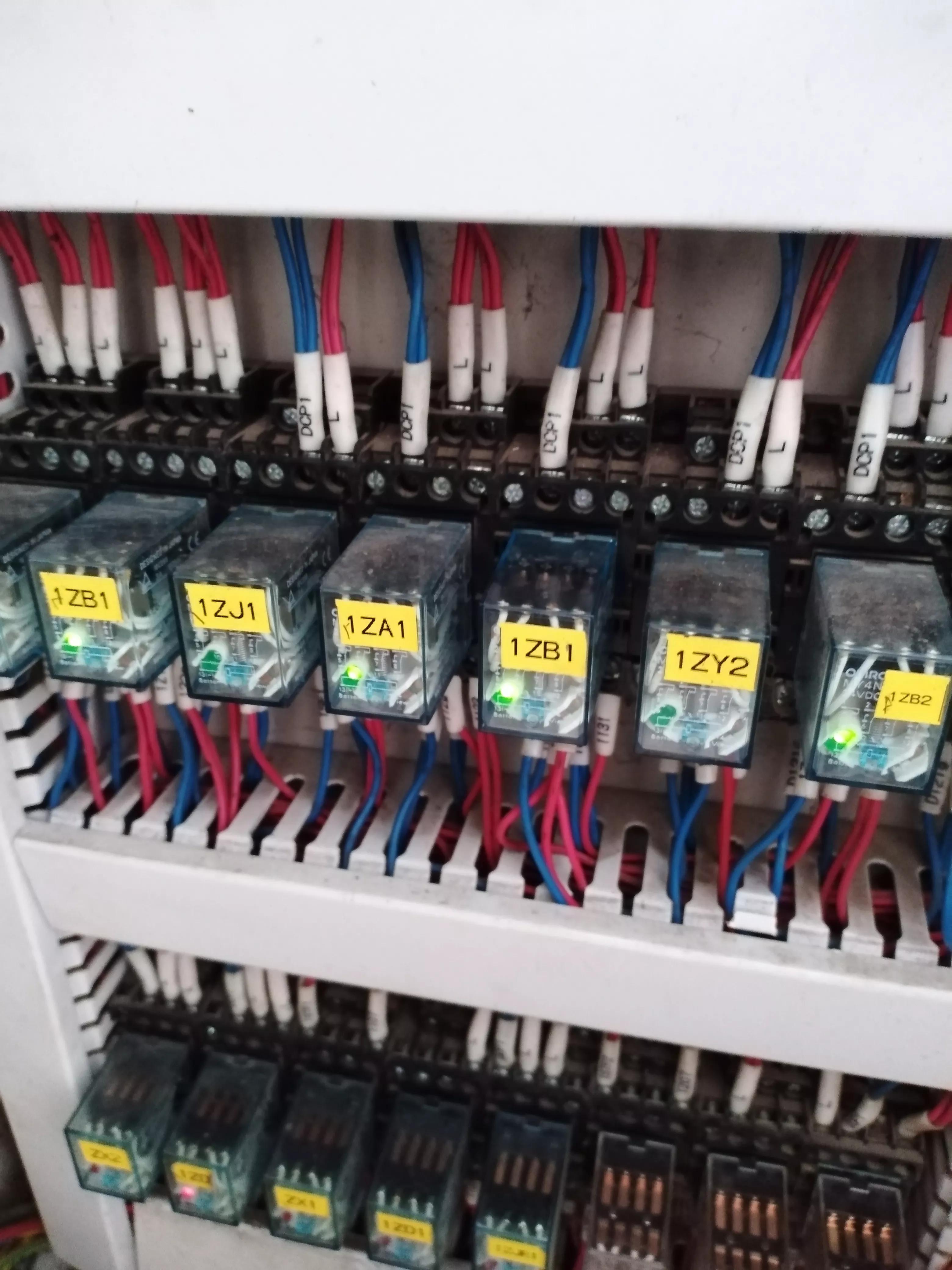

2.2个拉线开关检查没问题上好开关盖子、打开控制柜检查报警指示灯线号是1131顺线号查找1131线号是到中间继电器1ZJ2的常闭点是与火线L连接的、1ZJ2中间继电器指示灯不亮不吸合.分析1ZJ2中间继电器不吸合而导致常闭点闭合使1131线与火线L接通使报警灯亮设备停机。

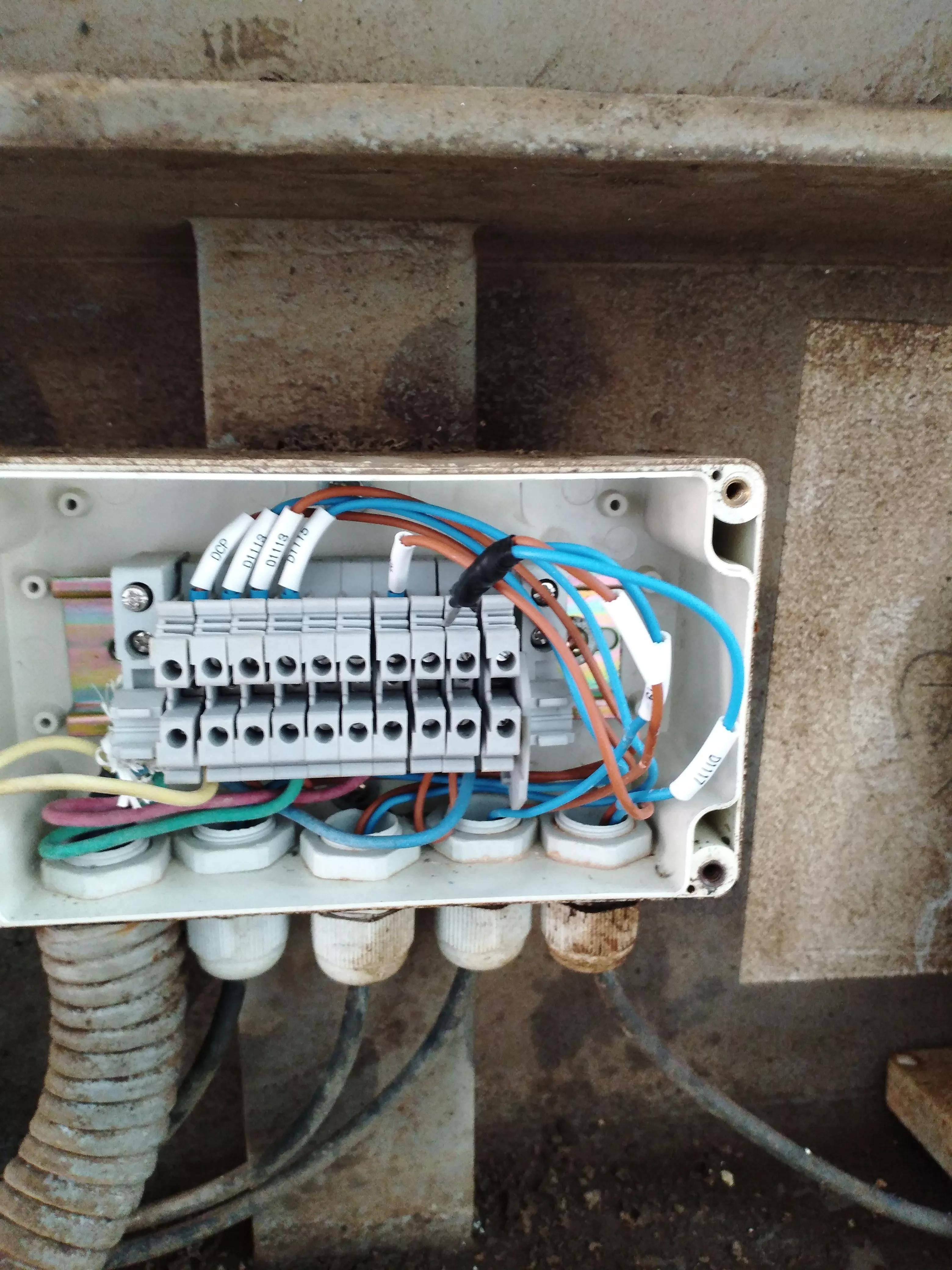

3.1ZJ2中间继电器不吸合肯定是线圈没24vDC电压造成的、中间继电器线圈线是1119线号、顺线号1119查找发现接到接线排进入接线合。

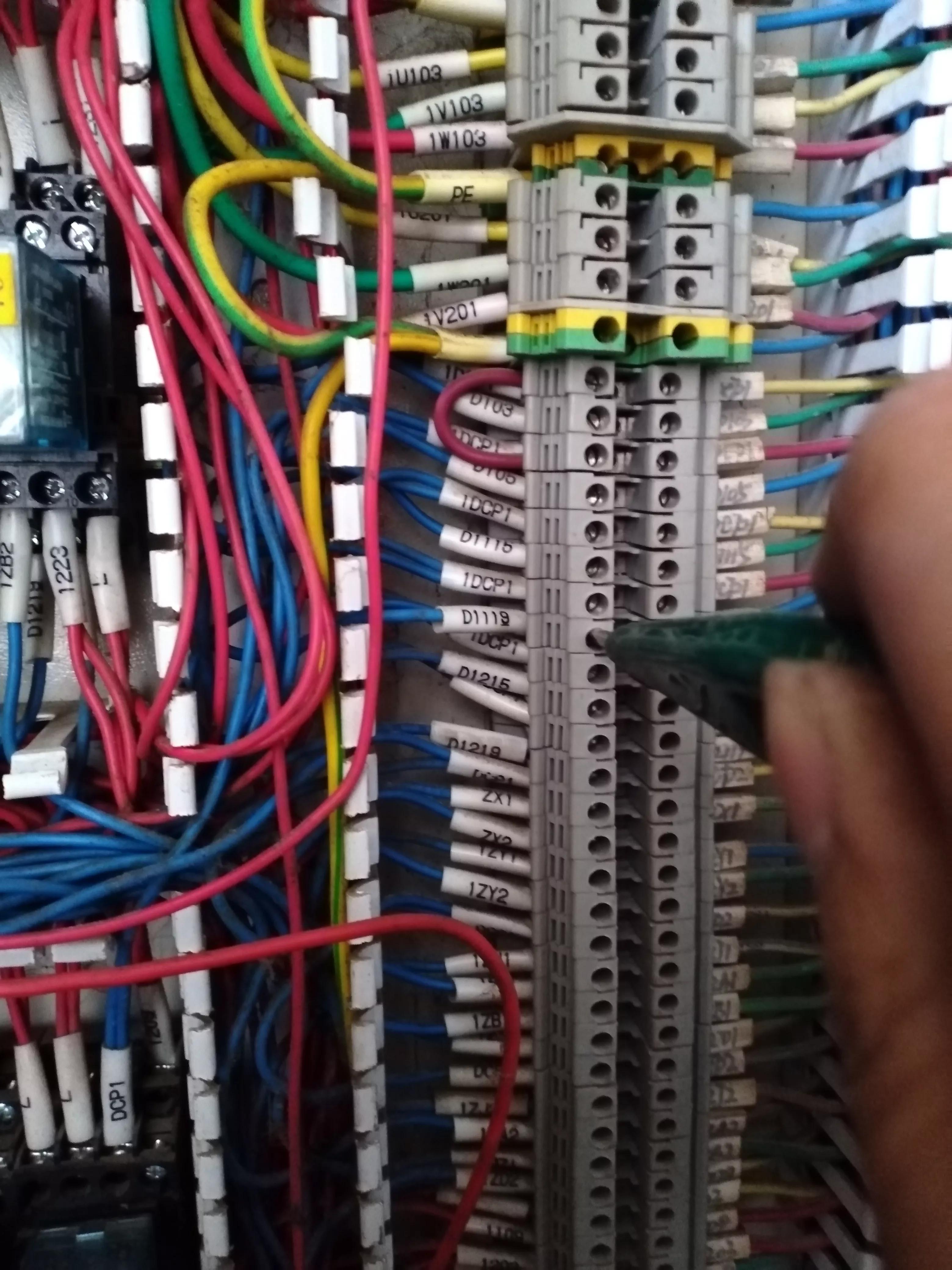

4.经检查是1119线号接线排螺丝松动造成1ZJ2中间继电器线圈没电导致线号1131常闭点与火线L常闭点闭合使报警灯亮设备停机，紧固螺丝故障排除，设备运行正常。
电气检修人员在无图纸无资料的情况下这样查找线号的方法深入查找能讯速找到故障、事半功倍。5.下午检查的2号机、同样的拉线报警故障、为1ZB1中间继电器指示灯亮、检查为接线合一拉线开关断开损坏、将其应急短接、故障排除，机器运行正常。其原因为开关老化损坏断开、线号D1119与正DC24V未接通使1ZB1继电器线圈失电而使报警灯火线与继电器闭点闭合与电源L接通而使报警灯亮不能开机。
