BIM工程经常有多方参与，由于目前BIM工具百花齐放，数据格式不统一经常导致外单位做的数据模型无法使用，本文将针对目前管廊BIM项目中用到的多类BIM格式导换进行研究，总结数据格式交换方式，方便后人乘凉。
一、sketchUp模型导入Revit
导出skp的方法主要是以dwg格式为介质，首先将skp格式的管廊节点导出为三维dwg。

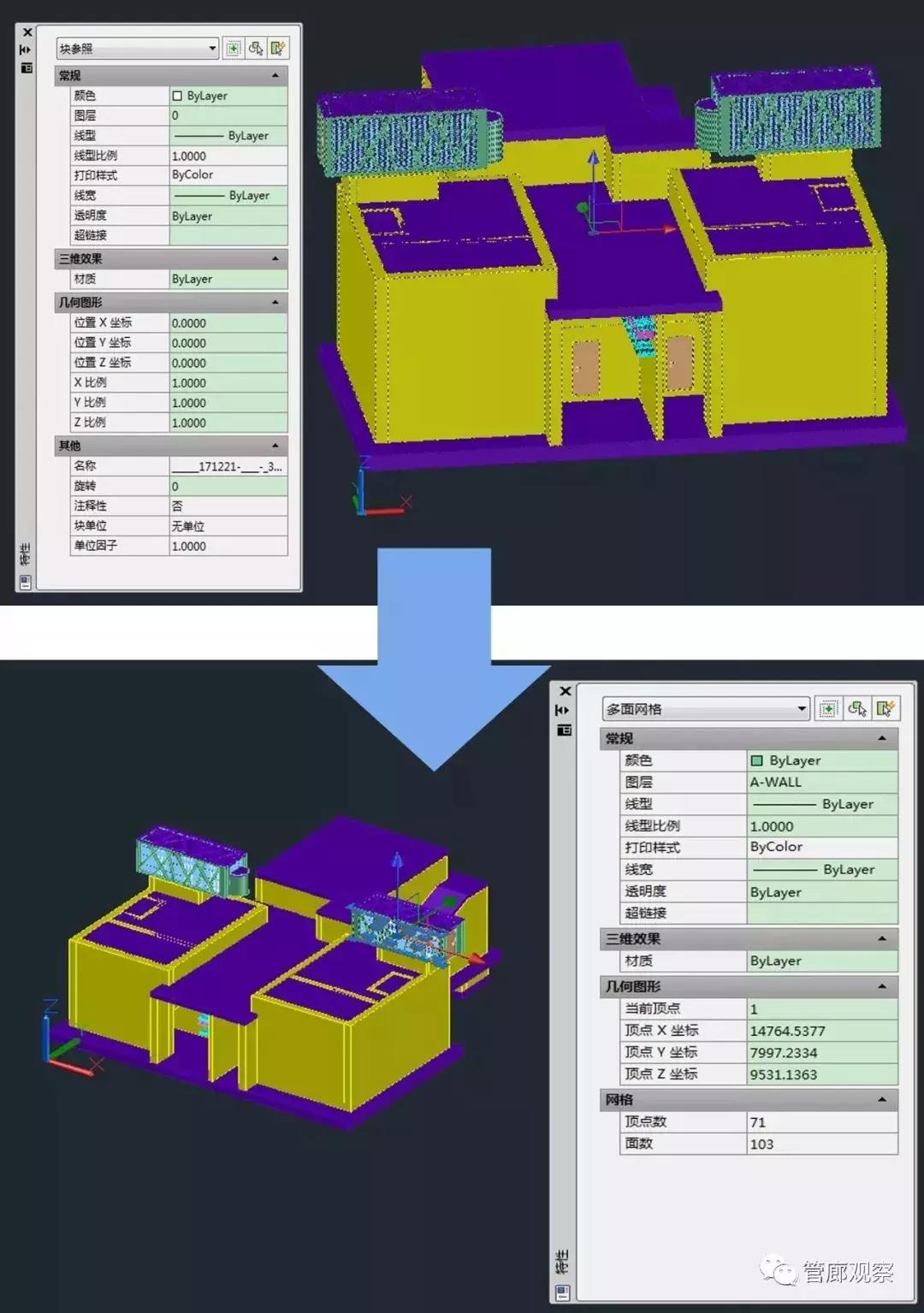

由于revit对导入单一图元的面数有上限，保险起见，在AutoCad中运行dwg文件并用x命令将其炸开。

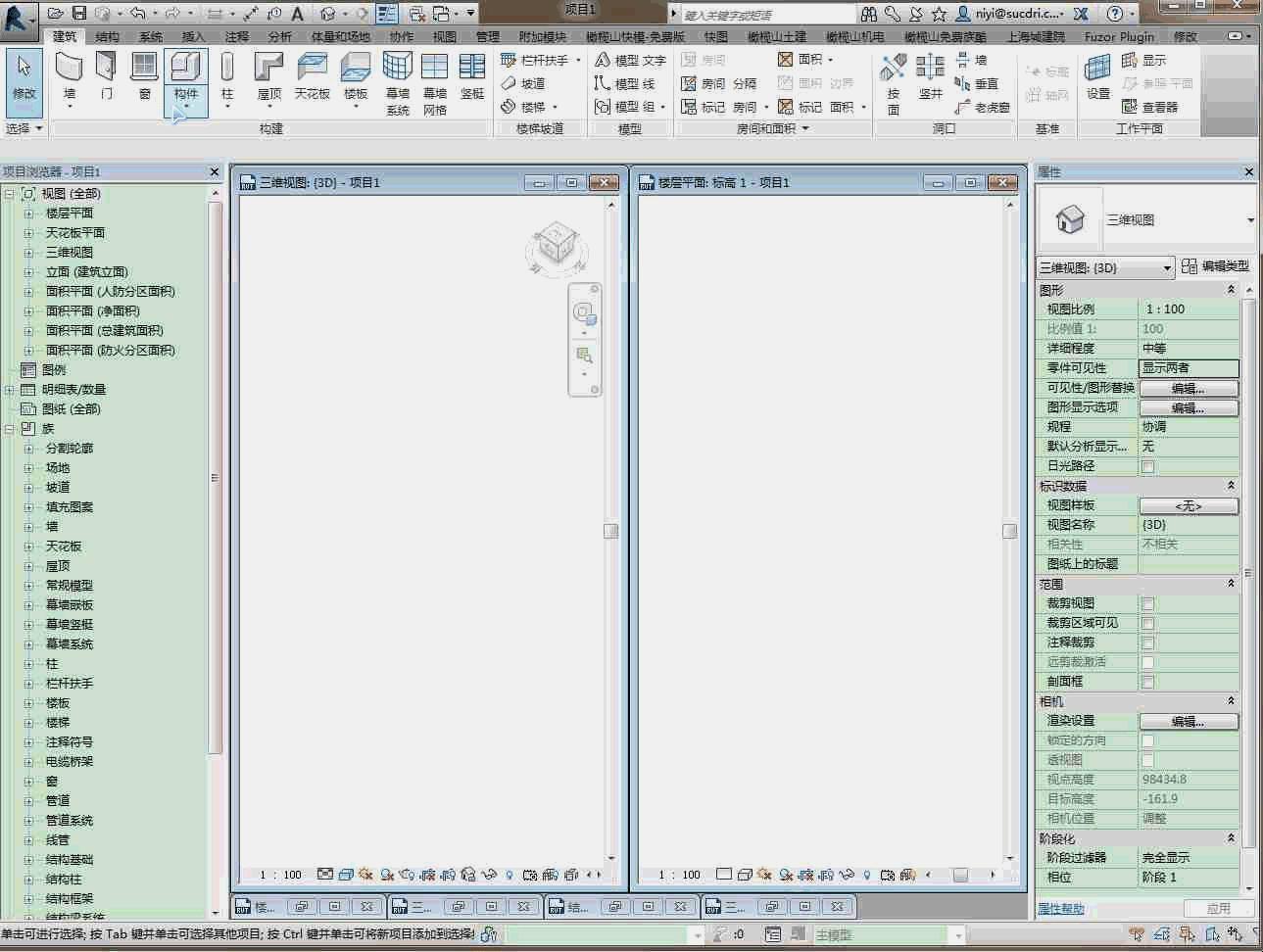

在revit环境中链接CAD
二、CATIA模型导入Revit
在管廊模型中有好多零件为catia所做，本文以CATIA v5r21版本模型为示例（CATIA v6模型都存为服务器段，暂时不知道如何取出）。由于两者数据格式相差过大，故采用inventor作为中间媒介。
在inventor中打开CATIA模型，并通过环境选项卡中的BIM交换功能将其想要导出的构件输出为adsk格式（adsk类似于revit中rfa族格式）。

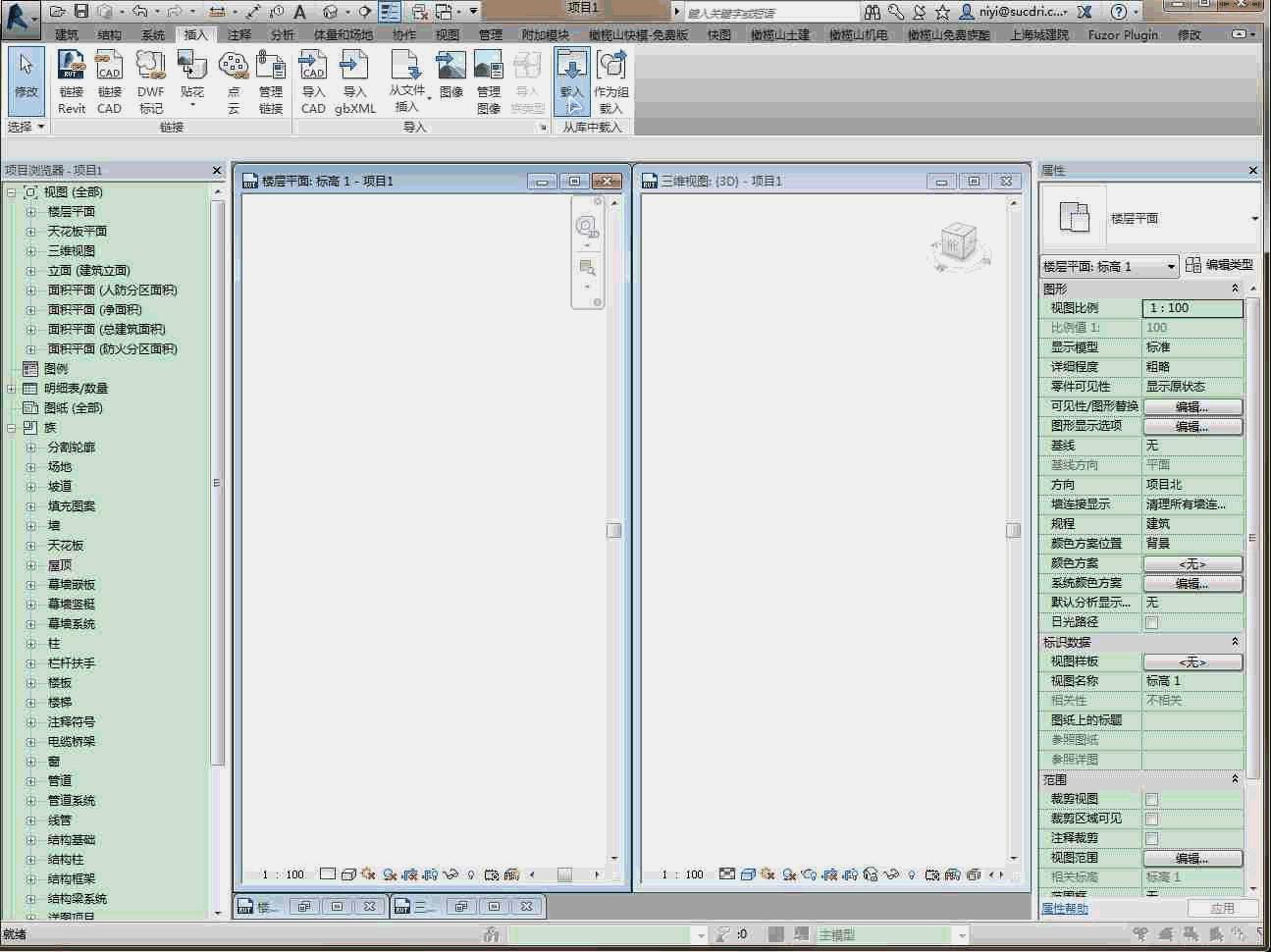

在revit中载入adsk文件并通过构件的方式进行插入
载入完成后即可放置构件
通过catia导入的模型属性为常规模型并且可以再分解后成为一个自由形式图元，这种导换方式数据丢失更小，还原度更高
三、3dmax模型导入Revit

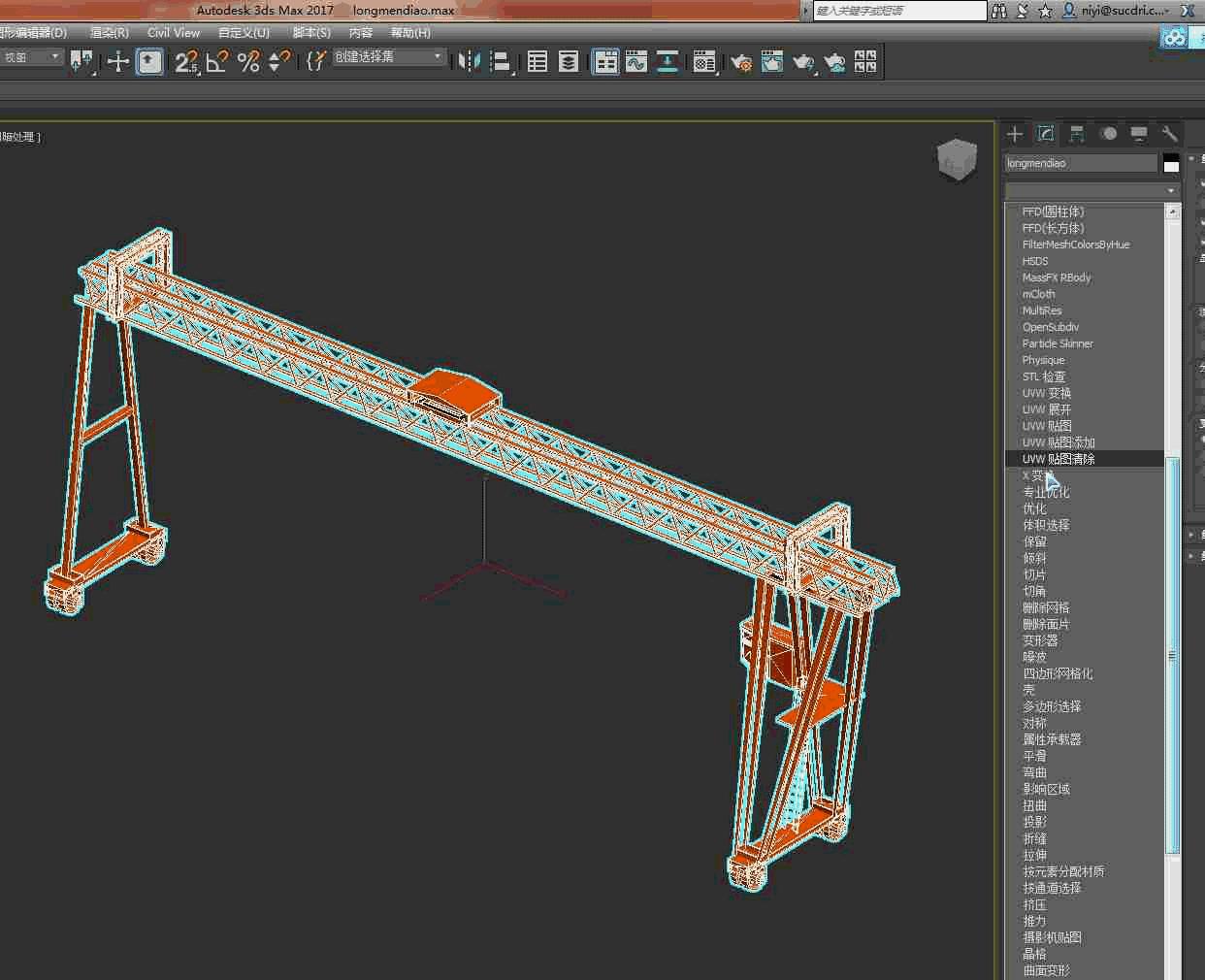

本示例以管廊预制装配中所用龙门架为例，首先在max环境中对模型添加Xform修改器防止其位置偏移。
其次导出DWG格式文件。并导入revit中，和sketchUP方式一致
通过内建模型的方式，将dwg文件导入内建体量中，从而改变其为导入符号的特性，方便后续转换入平台。
综上，本文主要展示了三种BIM模型导入至revit的方法：sketchUP，3dmax以及CATIA。主要利用了dwg以及a更多干货，记得关注哦！
