学习模具设计的朋友通过前面步骤的操作,好不容易到了“拆分体”一步，如果拆分成功了，心里自然高兴，但是如果拆分失败，就不知道该怎么办了，现以下面案例来说明一下分模分不开的处理技巧，希望对正在学习分模的朋友有所帮助：

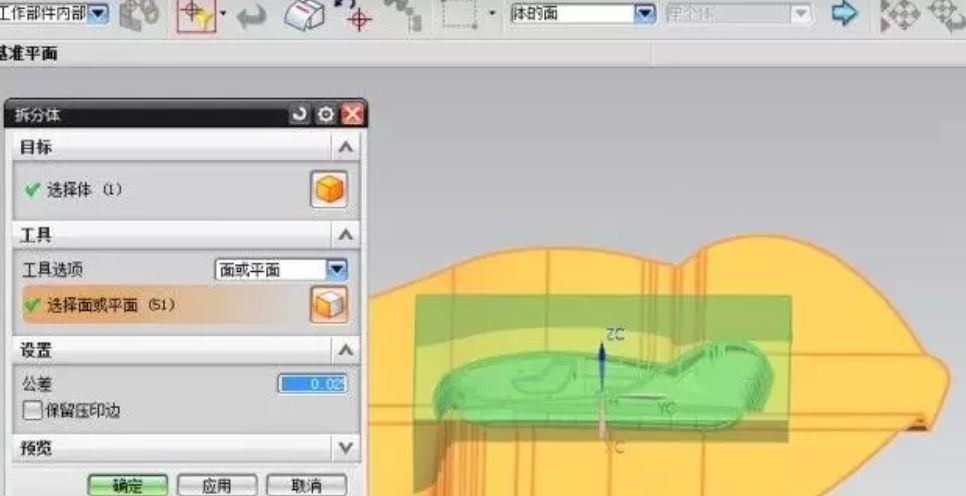

这是到了“拆分体”这一步了，点击“应用”

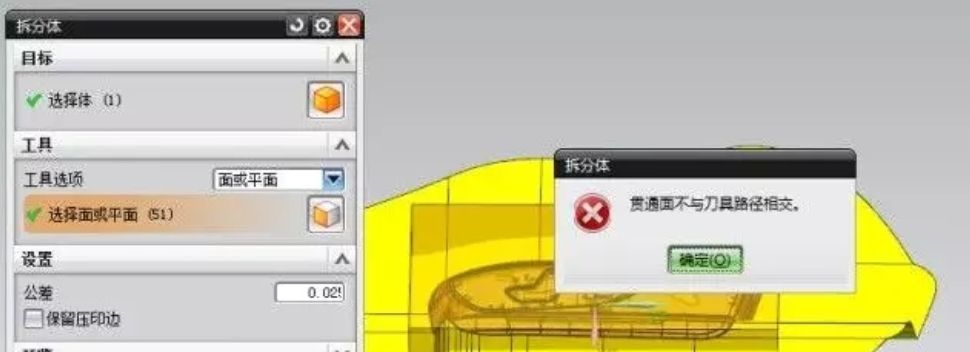

拆分失败，接下来怎么解决呢？'
1.检查补孔实体是否到位，是否完全跟包容块求差。
2.检查拆分体命令的公差是否为0.0254
3.用检查几何体检查分型面是否有问题
4.用修剪体命令分析问题点位置
5.已有分型轮廓线：抽取体，抽取产品面与分型面缝合
6.分型线是抽取的轮廓线：采取延伸面分析（0.2-0.5）
7.如以上无法处理，可以将包容块分割成几块在用分型去拆分，缩小问题范围，再以第5和第6点去处理
这是我们对于分不开的应急措施，我们刚才看到的是第2点，可以快速检查一下第1点有没有问题

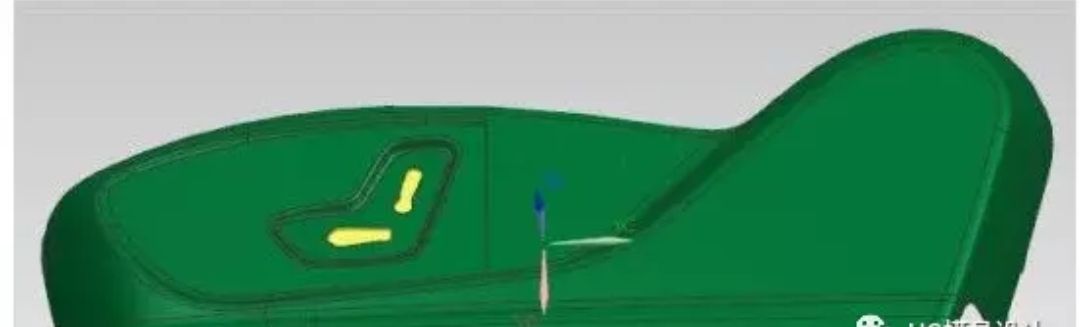

这是产品内环封上的情况

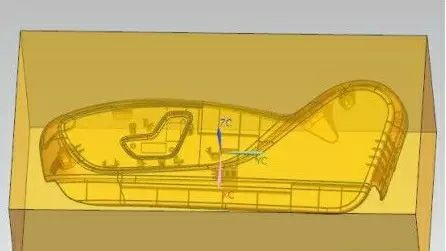

包容块被求差后的情况，这第一步也没有问题，接下来检查片体有没有问题，分析-检查几何体，选择片体，按中键，高亮显示结果勾上，我们看到箭头所指是有问题的。

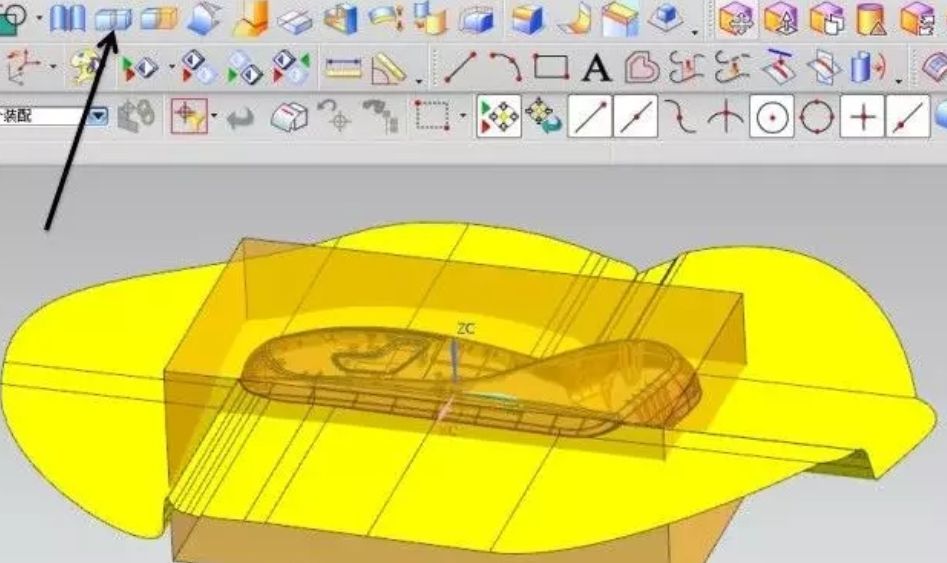

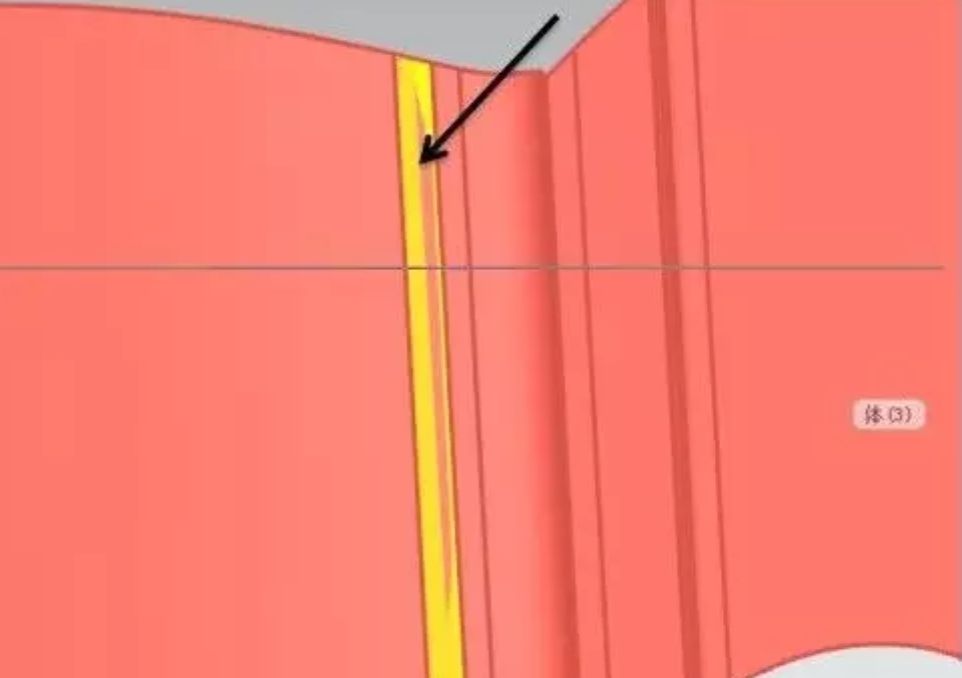

箭头所指似乎多了一个面，隐藏外面大的面

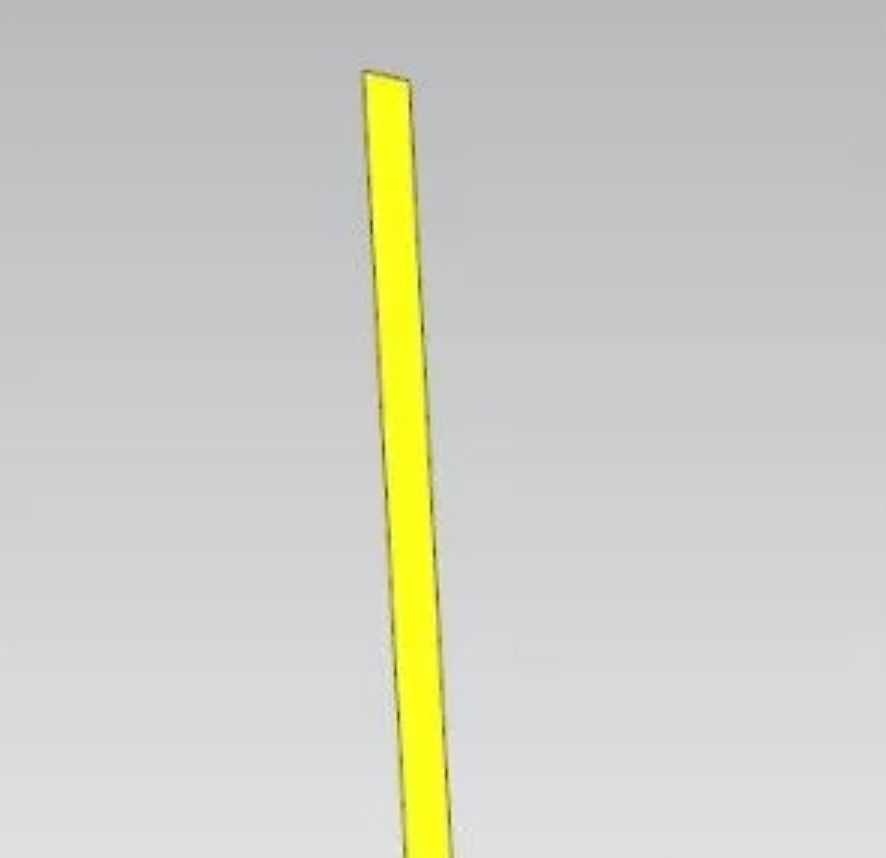

果然多了一个面，把它删除掉，再次检查片体
片体没有问题了，可以再拆分试试

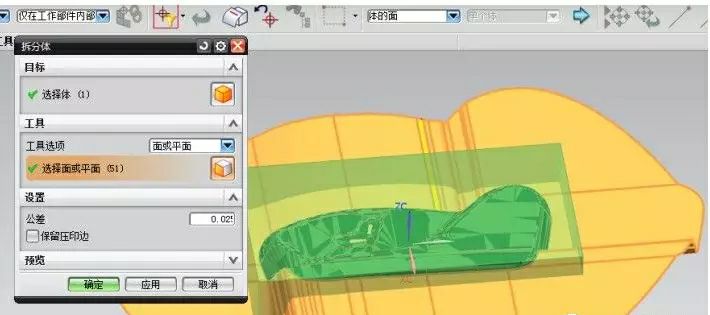

接下来，点击应用
拆分不开，就要再回到分不开的解决办法那里了， 1.2.3点都做了，接下来做第4点

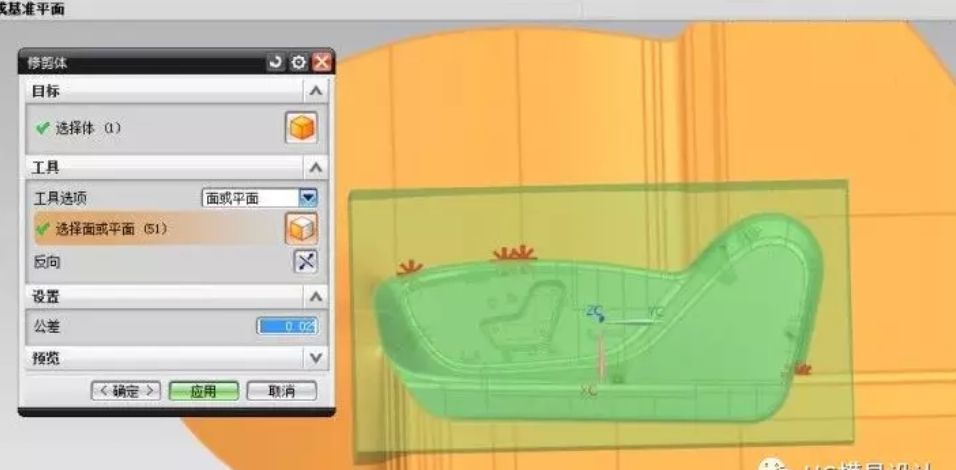

3个红色的爆炸点那里有问题，对于相应的面进行完善面搞好后即可拆分成功， 好了，感谢大家欣赏，互相学习，有什么不懂的大家可以一起交流！
