A014.MB_RTU/TCP 驱动

此设备驱动适用于以下情况:

→ 通讯设备支持 MODUBUS RTU 协议;

→ 通讯设备通过串口与串口转以太网的设备连接(以 MOXA 的 Nport 为例);

→ 计算机通过以太网与串口转以太网的设备连接;

→ 不用在计算机中安装和设置转换设备的软件;

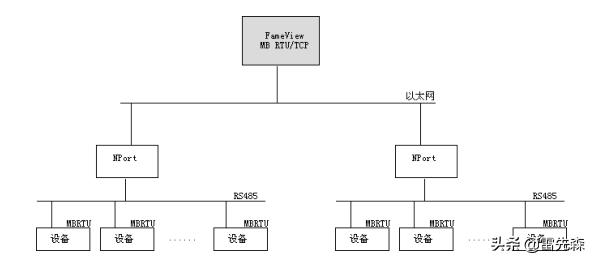

→ 示意图如下:

以 MOXA 公司的 Nport 为例说明使用方法:

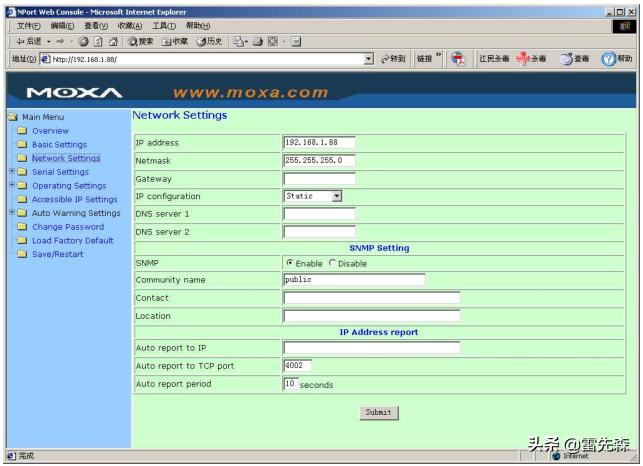

→ 设置以太网有关参数,使计算机能与之通讯;

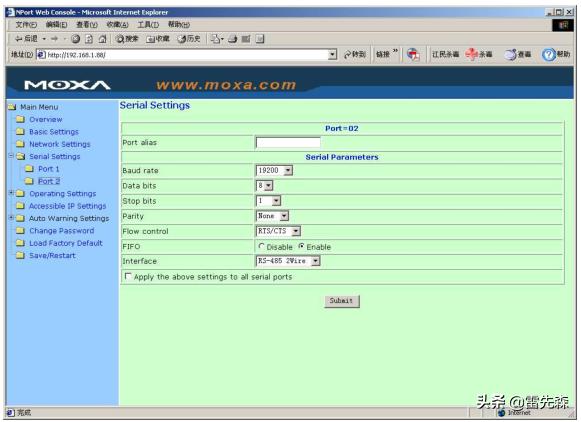

→ 设置通讯口通讯参数:

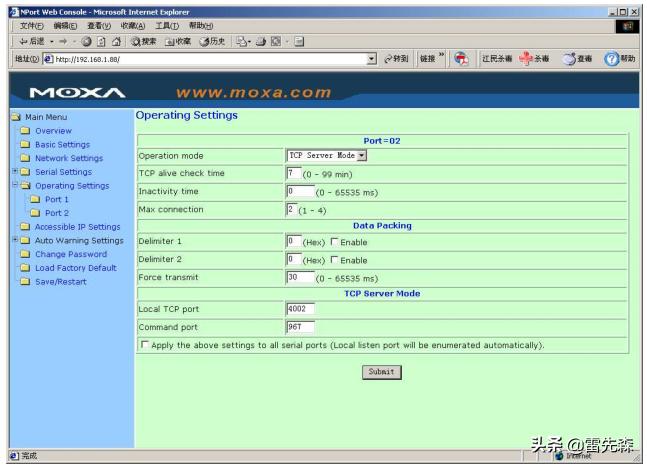

→ 设置通讯口工作方式:

Force Transmit 参数很重要,应大于 30ms;

安装通讯驱动:

定义设备数据表的某设备号:

站号+1000: 功能码 05,修改内容应为(FF00),而变成(00FF)

站号+2000: CRC 校验, 应为(高字节在前,低字节在后),而变为(低字节在前,高字节在后)

站号+4000: 功能码 10,修改内容长度非字节数量,而是寄存器数量;
