梯形图检索
梯形图画面认知
(1）[列表]

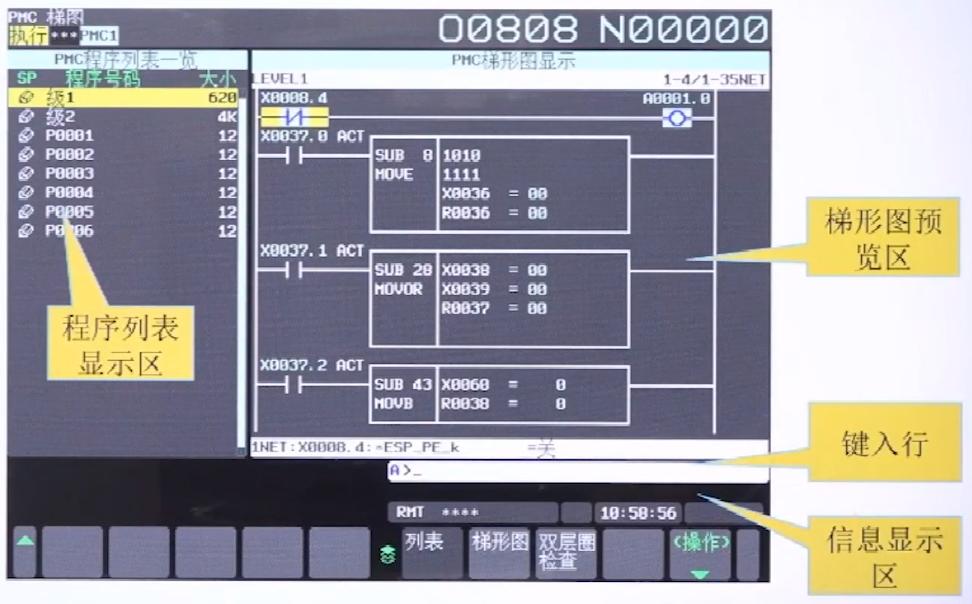

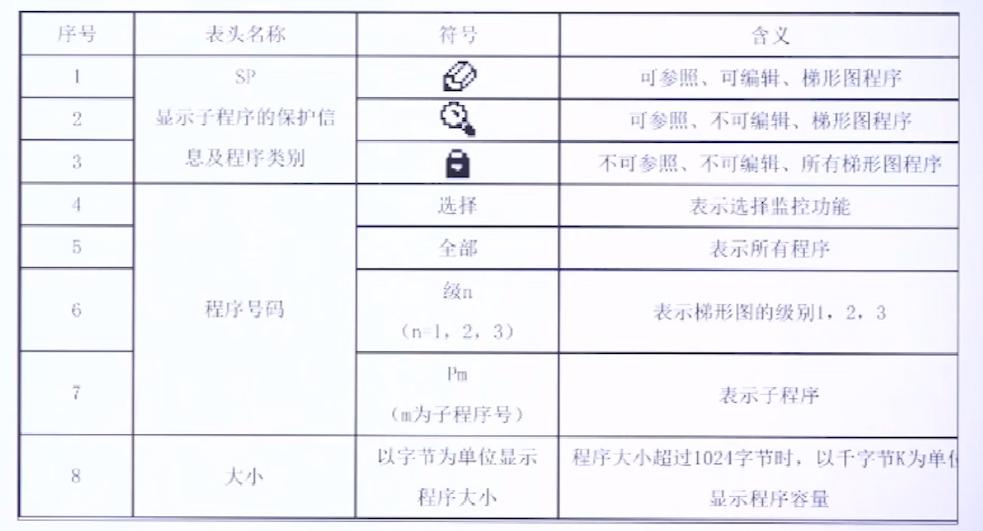

程序列表各部分作用
(2)[梯形图]

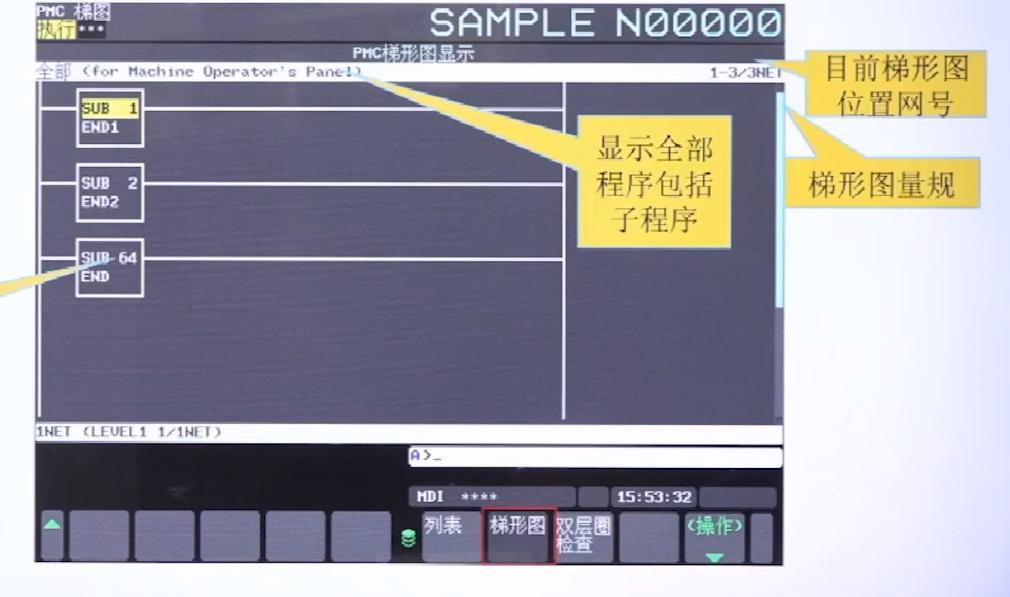

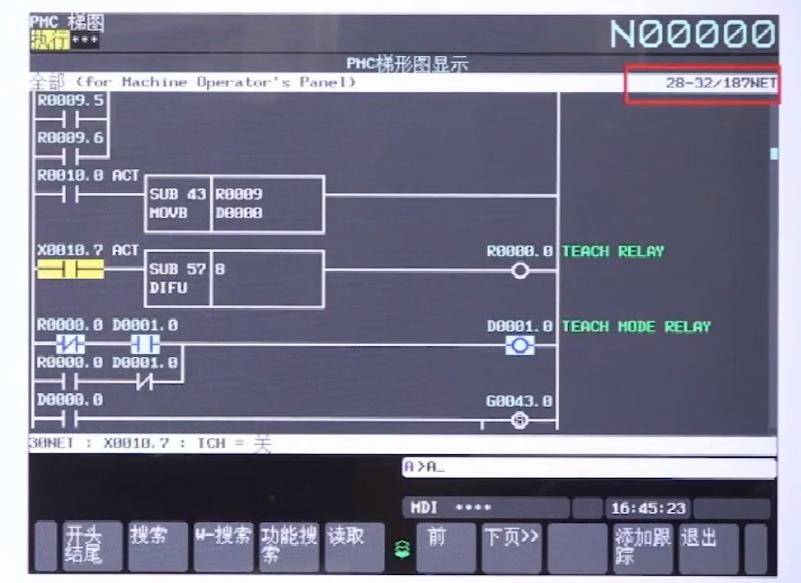

在该画面上，可以监控显示触点和线圈的通断状态、功能指令参数中所指定的地址内容，确认梯形图程序的动作顺序。
(2）[梯形图]
按下[梯形图]-[（操作)]软键,即进入梯形图子菜单。
梯形图检索

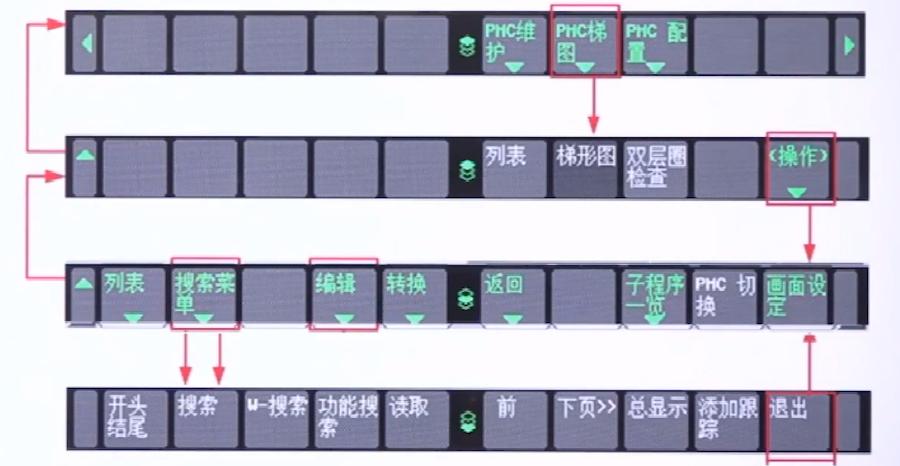

(1)[搜索]菜单按照以下顺序按下各软键:[PLC梯图]→[梯形图]一[(操作)]一[搜索]，即进入梯形图查找画面。
(2）触点、线圈搜索使用[搜索]软键，输入待查找的信号地址，可以同时查找触点和线圈。
(3）梯形图网格号搜索
如果知道所要查找的触点或线圈位于梯形图的哪一行（网格号)，则可以按照网格号查询。
按照以下顺序按下各软键:[搜索]一输入梯形图网格号如30→[搜索]，即进入所查找的网格号梯形图画面。
(4）功能指令搜索

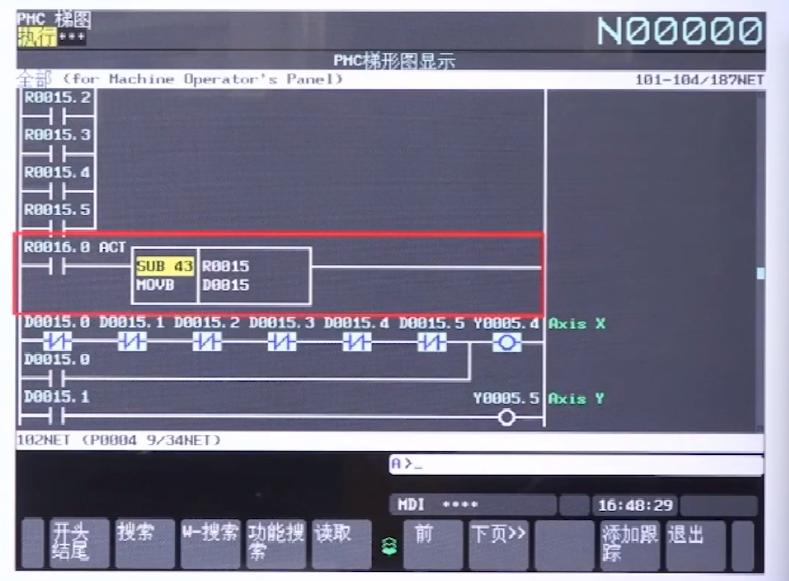

如果需要搜索功能指令，则可以按照功能指令的编号进行搜索。如二进制码变换功能指令的编号为43(SUB13MOVB)。
梯形图集中监控
梯形图集中监控方式1
集中监控方式，可以将不在同一画面的网络读取至连续画面进行显示，便于观察监控的整体逻辑。

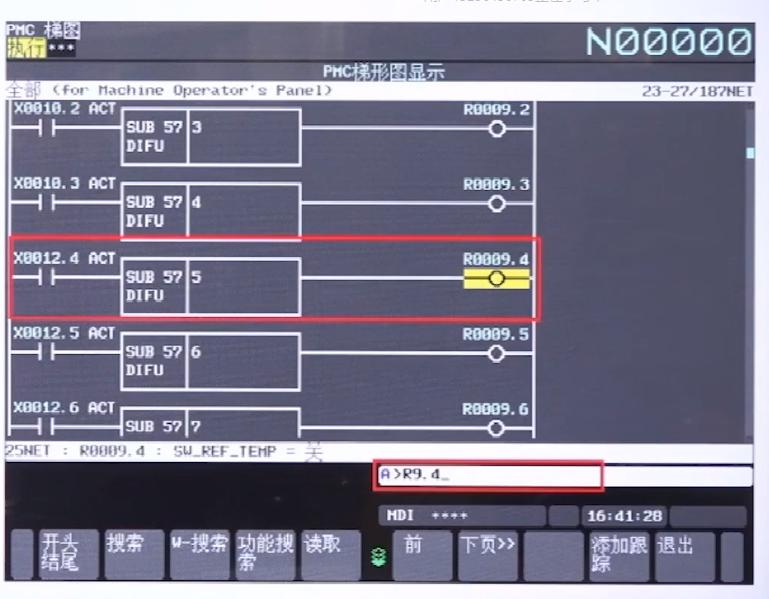

由梯形图显示画面读取监控梯图网格。步骤是:[PLC梯图]-[梯形图]-[(操作）]-[搜索菜单]-输入待监控的地址如X20.I-[搜索]-[读取]
(4）功能指令搜索

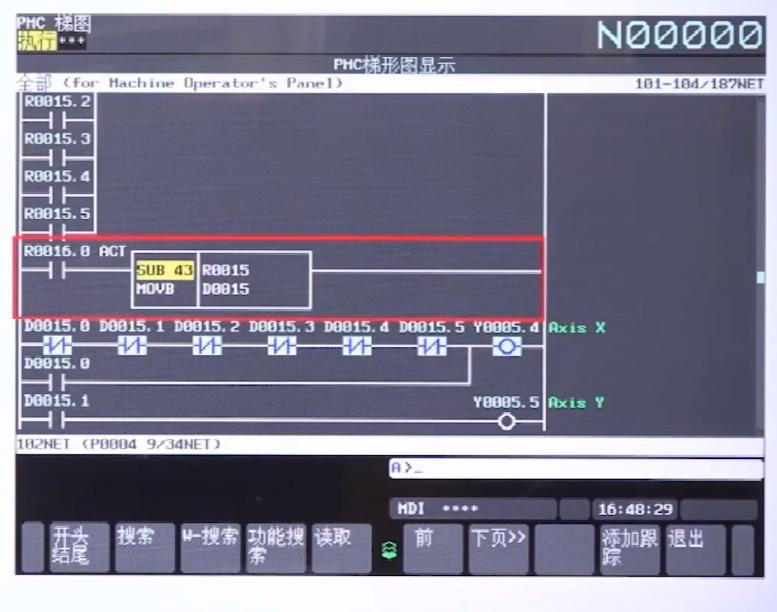

如果需要搜索功能指令，则可以按照功能指令的编号进行搜索。如二进制码变换功能指令的编号为43 (SUB43MOVB) 。
梯形图网格监控方式2

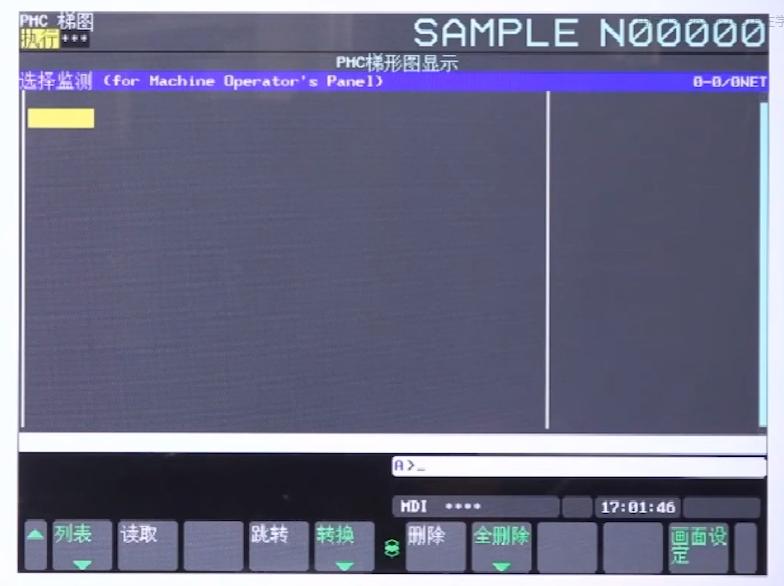

按照以下步骤进入监控画面:[PLC梯图]→[梯形图]→[(操作)]一[转换]，进入“选择检测”画面。一开始由于没有设定待监控信号，因此画面为空白，如图所示。

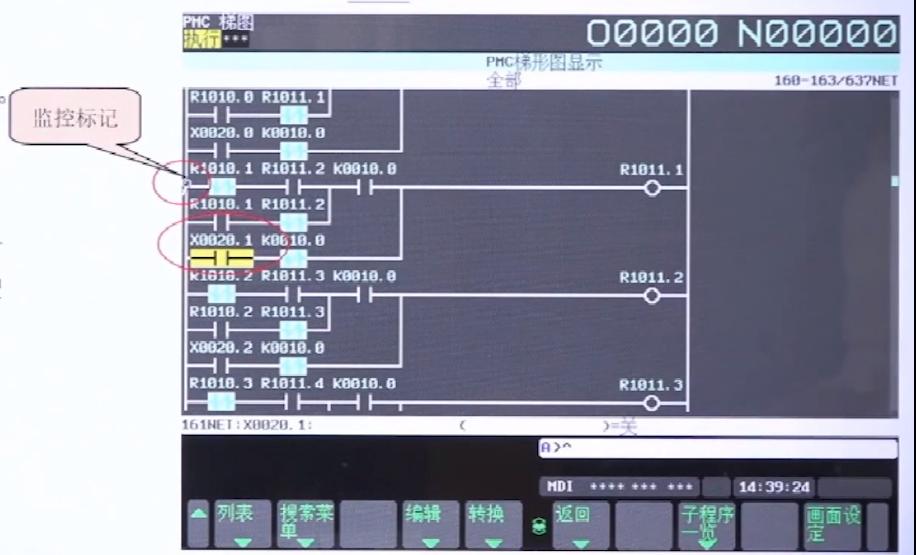

输入待监控的地址如X12.4-[读取]，这时在选择监测画面出现待监控的梯形图网格，按下[转换]软键，也可以切换至梯形图画面，相关梯形图网格前面有监控标记。
LADDER Ⅲ软件使用初步
FANUC L.ADDER III 软件是FANUC系统PLC程序专用编程软件，安装在PC机上，可以新建和编辑PLC程序，也可以通过软件与CNC系统进行在线监控梯形图状态，非常适合现场封闭式的自动生产线的维修
梯形图在线监控
借助于LADDER Ⅲ软件，建立数控系统NC和电脑PC之间通讯，就可以在PC机上在线监控数控系统PLC状态。
1. NC IP地址设定
1)[公共]参数设定

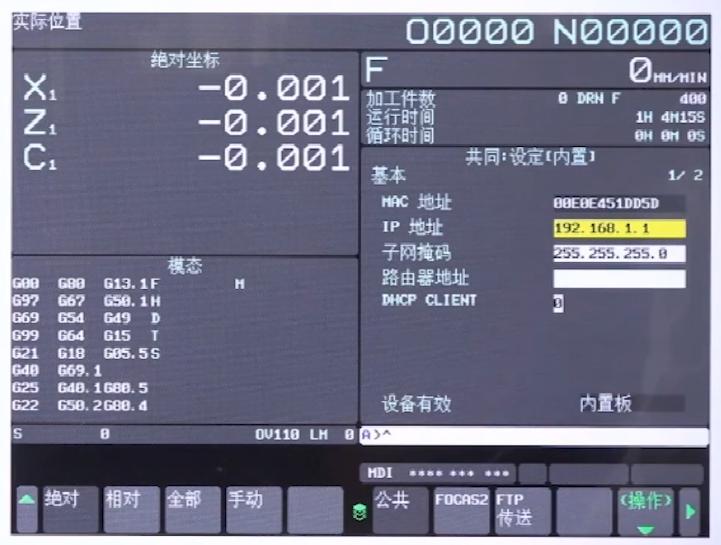

按【SYSTEM】键-按[+]软键-[内藏口]软键-[公共]软键，进入以太网参数设置画面，根据实际情况设定CNC的IP地址，通常使用推荐值192.168.1.1。
1. NC IP地址设定(
2)[FOCAS2]参数设定

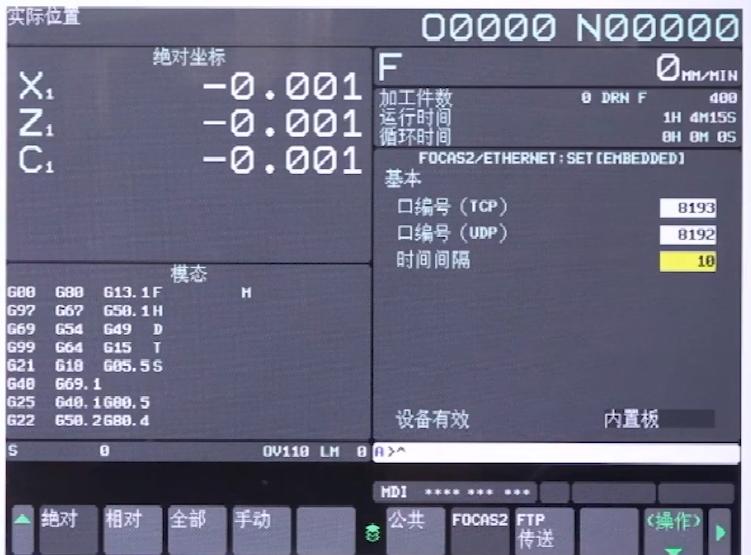

按软键[FOCAS2]，进入FOCAS2参数设定画面，用于设定TCP、UDP端口和时间间隔。
2.PLC在线功能设定

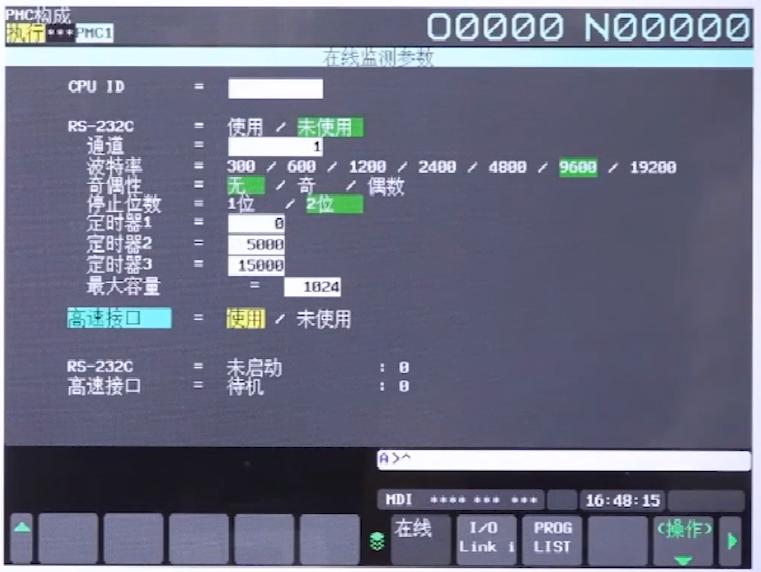

按【SYSTEM】键-[>]软键-[PLC配置]软键[在线]软键，进入在线监测参数设定画面，将高速接口选择使用，参数设定如图所示。
3.PC侧IP地址设定
PC侧IP地址与NC侧TP地址设定要遵循以下原则:IP地址设定前三位必须一致，最后一位必须不同。
4.建立Ladder IⅢI软件与NC通讯

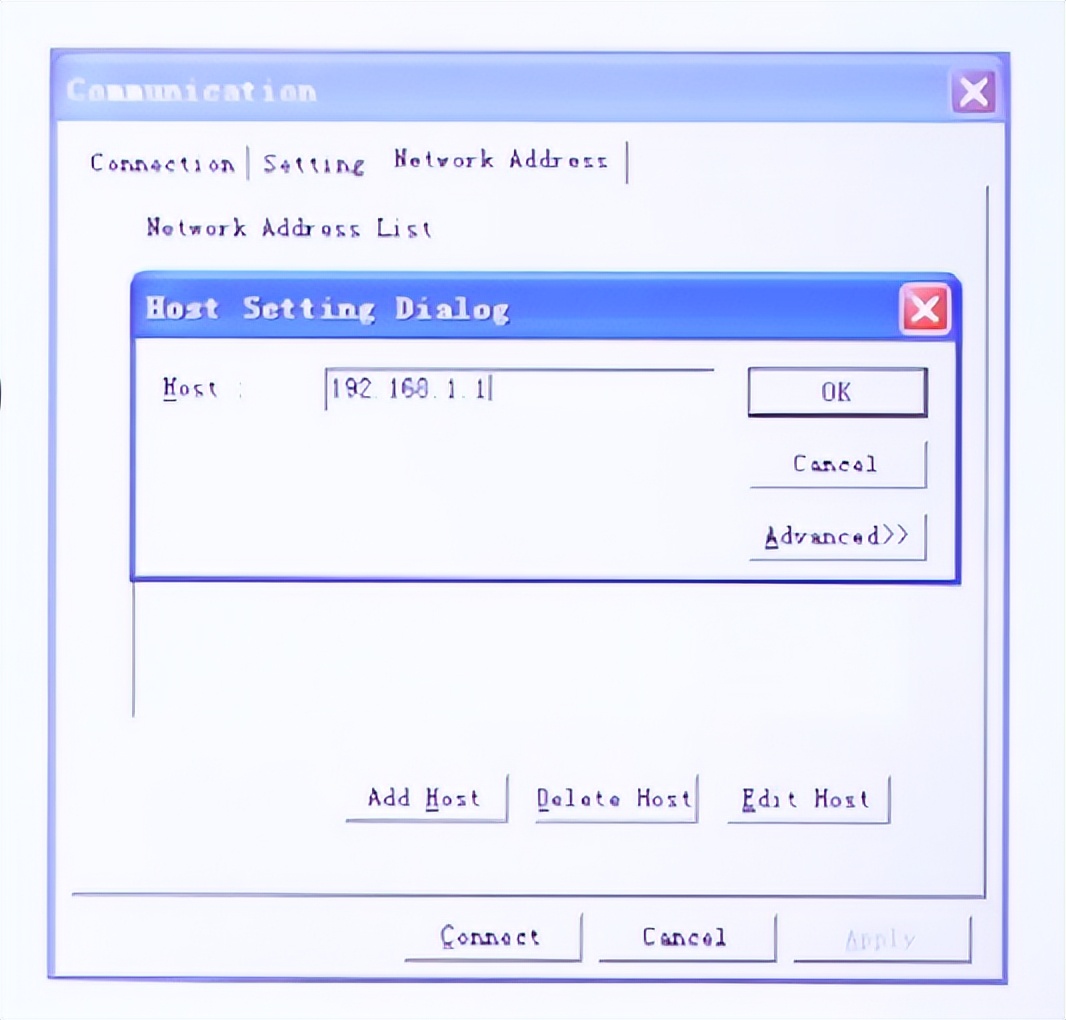

(1）主机地址设定
4.建立Ladder IⅢ软件与NC通讯
( 2)PC机地址设定

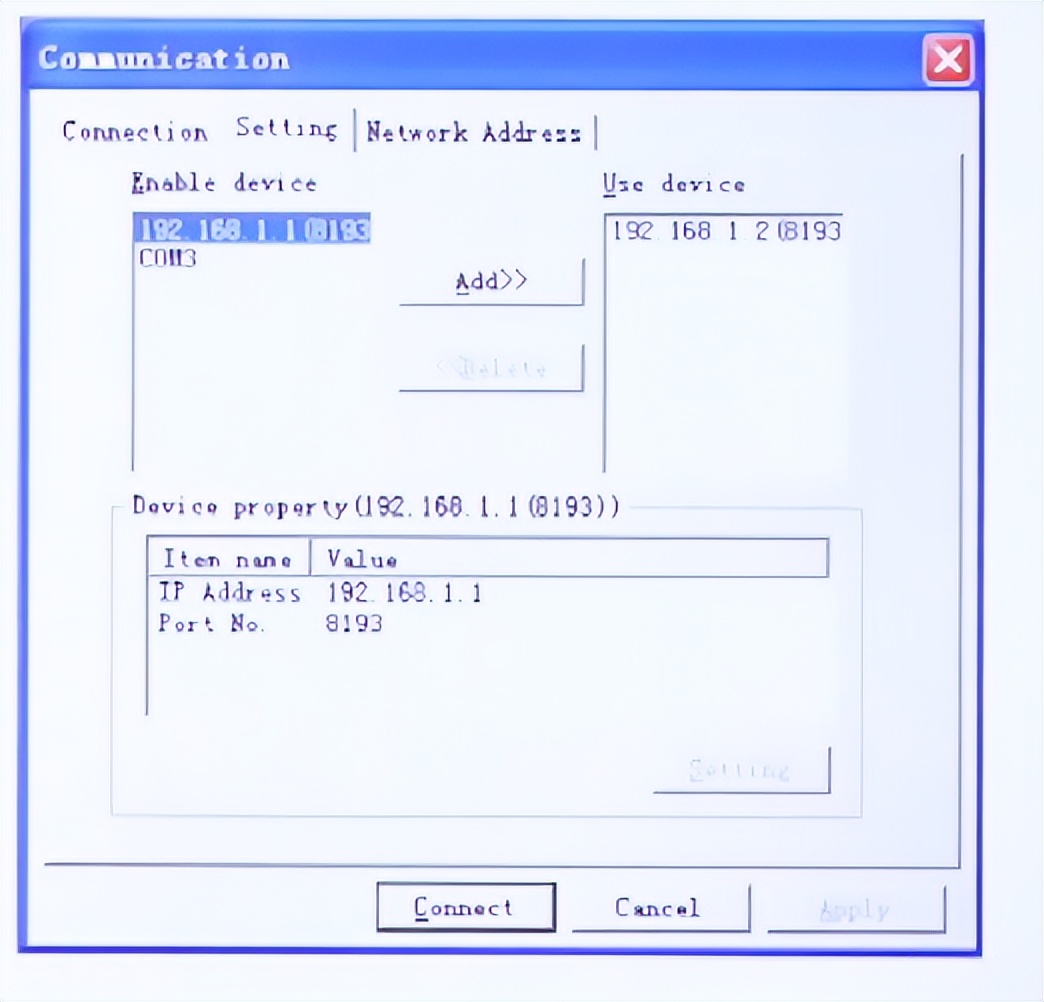

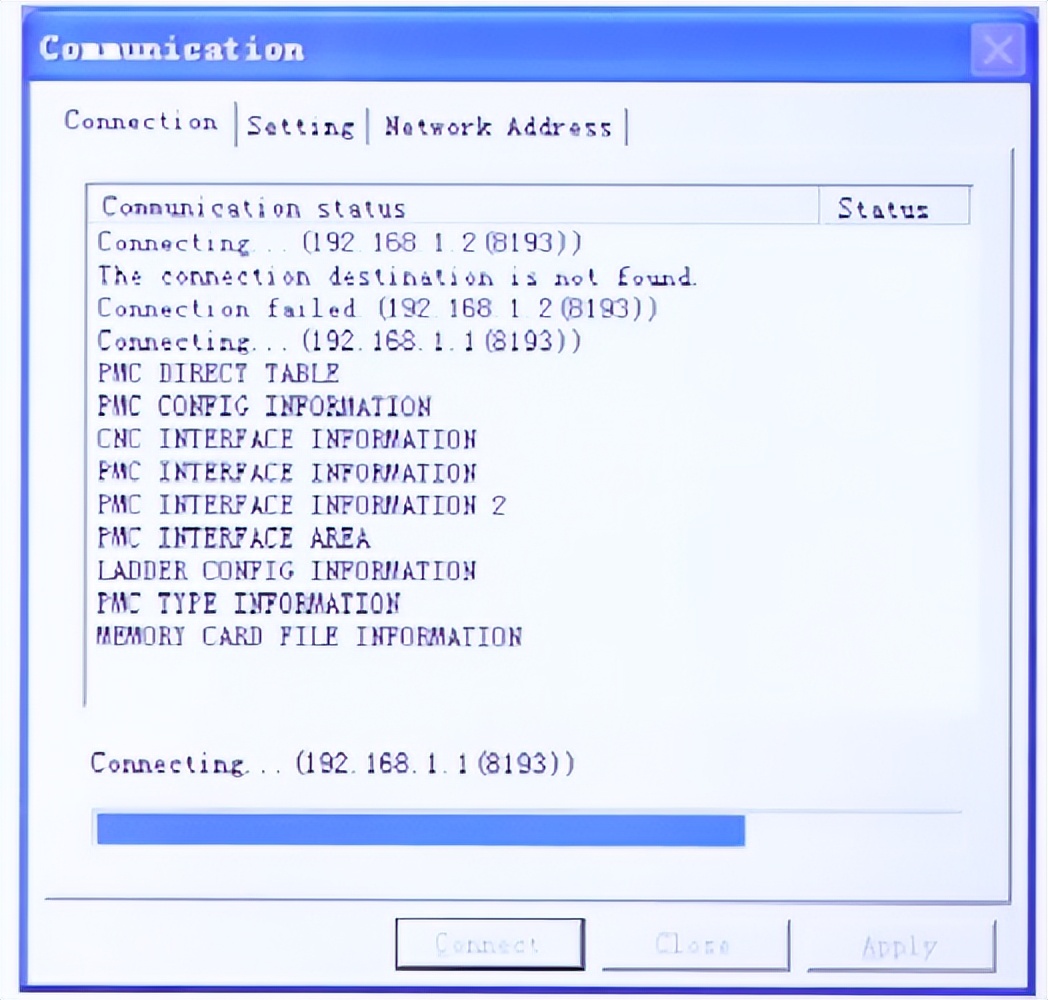

(3）建立通讯
