A006.DPN(Profibus-DP)驱动
DPN 驱动,使用的协议是 PROFIBUS-DP;
□ DP 为主从站工作模式;
□ 计算机可使用 CP5611、CP5613、CP5511/5512(笔记本)中作为主站(DP-Master);
□ 所有具有 DP-Slave 协议接口的设备均可作为从站,但须提供相应的*.gsd/gse 文件;
□ 以 EM277 作为从站来说明;
□ 安装 SIMATIC NET 及其 DP-Master 协议授权,即

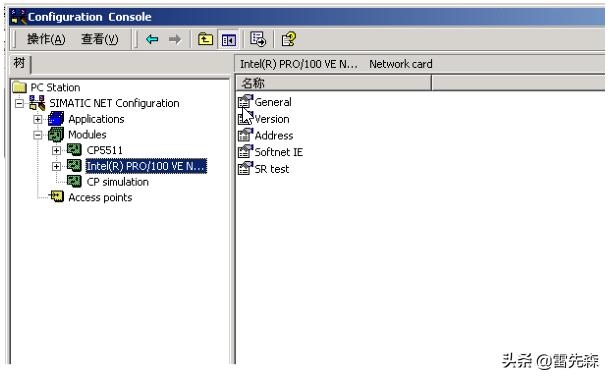

□ 从开始->SIMATIC NET->SETTINGS->CONFIGURATION CONSOLE 处进入,在其最终界面中的 MODULES 下会出现 CP5511/CP5611/CP5613 卡:
□ 从 GENERAL 下,把 PG OPERATION 改为 CONFIGURED MODE,并选择槽索引号,如 2:
□ 在桌面上有 station configurator,启动后,CP5511/CP5611/CP5613 应出现在其中的 2 号槽中,通过 STATION NAME 按钮为计算机命名,如 PC1;在 3 槽中加如 Application;
□ 启动 STEP 7 或 NCM,新建项目,在项目中插入一个 PC STATION,命名为 PC1;
□ 在 Set PG/PC Interface 中,使 S7ONLINE 对应为 PC internal(local);
□ 并进入 PC1 的硬件配置组态;
□ 从硬件配置画面中的 OPTIONS/INSTALL NEW GSD 选择安装 EM277_GSD 文件,使系统可以在
Profibus-DP 中可以找到 EM277 设备;
□ PC1 的硬件配置组态中, 在 2 号槽插入 CP5511/5511/5613,并设定网卡的网络地址、波特率、Profile
等参数;
□ 在 3 号槽中插入 Application;
□ 把网卡设为 DP-Master,然后会出现 DP 总线;
□ 被访问的所有从站必须被组态挂接到 DP 总线上,否则驱动程序不能通过初始化,提示 008F 错误;
□ 往 DP 总线上加入 EM277 从站,设定地址为 3,必须与 EM277 上的设定一致;
□ 如下图:

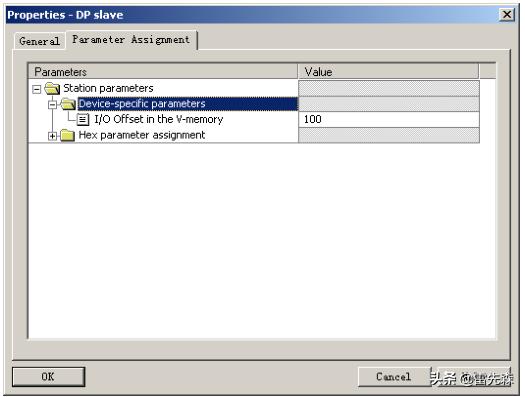

□ 双击 EM277 从站,设定可访问的 S7-200 中 VB 区的起始地址,如从 VB100 开始使用;
□ 选中 EM277 从站后,会在下面出现设备地址表;
□ 选择设备地址表中的第一行;

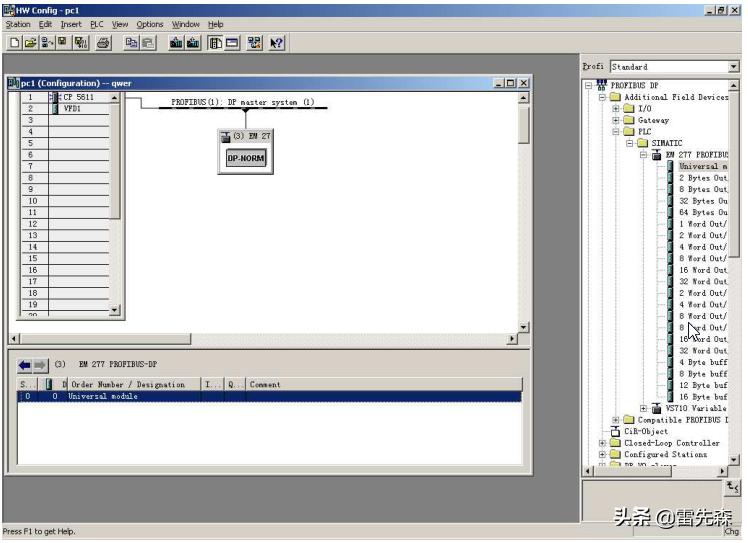

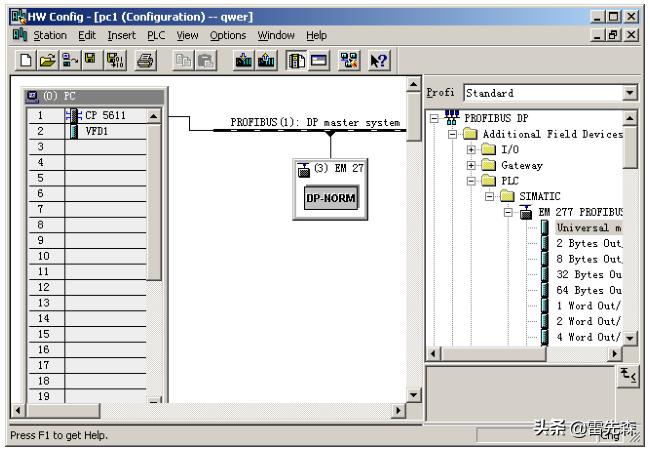

□ 从 Profibus-DP 中的 EM277 下选择 Universal model,并加入到设备地址表中;
□ 如下图:

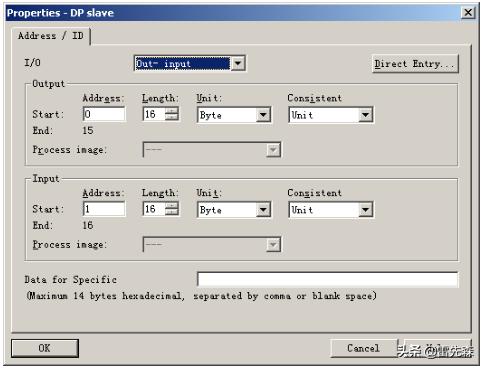

□ 双击设备地址表第一行,出现下面界面,分别设定 S7-200 中被读或被写的字节数,例如各 16 字节;
□ 则在 S7-200 中,VB100-VB115 被写,对应计算机的"Q-输出数据", VB116-VB131 被读,对应计算机的
"I-输入数据",
□ 然后把 PC 的组态下传到 station configurator 中,并查看是否有错误;

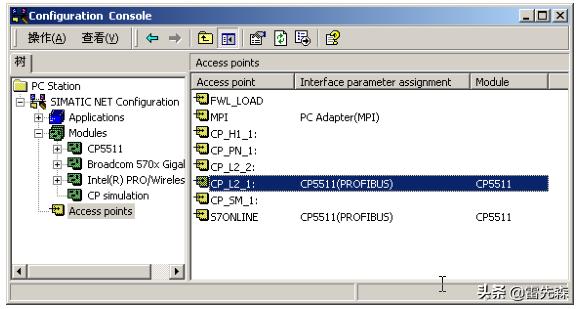

□ 再进入 CONFIGURATION CONSOLE,选择"access points",使"CP_L2_1"指向 CP5611/5511/5613(P
ROFIBUS):

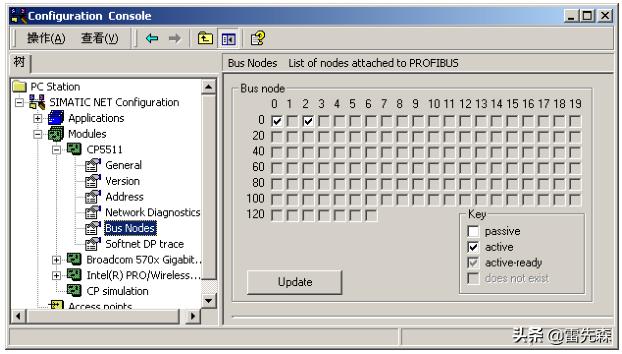

□ 从 CONFIGURATION CONSOLE 中,选择 CP5511/5613/5611 下的 BUS Nodes,检测网络设置是否正确:

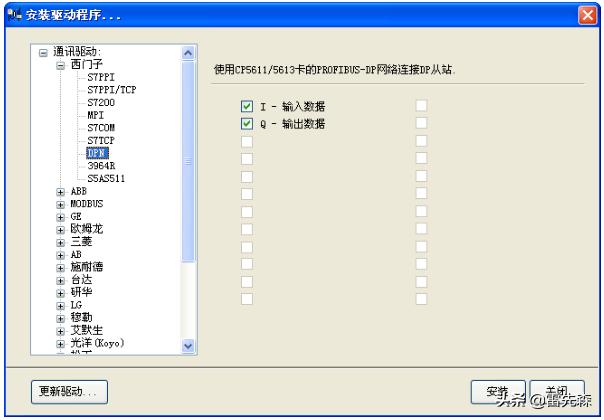

□ 选择<设备通讯>功能,执行<安装驱动程序>任务,出现下面对话框:
□ 选择 DPN 驱动程序,进行安装;

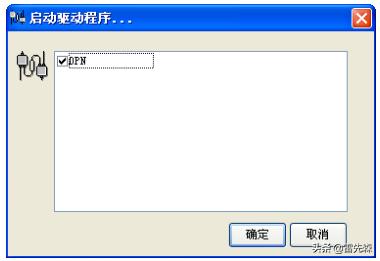

□ 选择<设备通讯>功能,执行<启动驱动程序>任务,出现下面对话框, 选择 DPN:

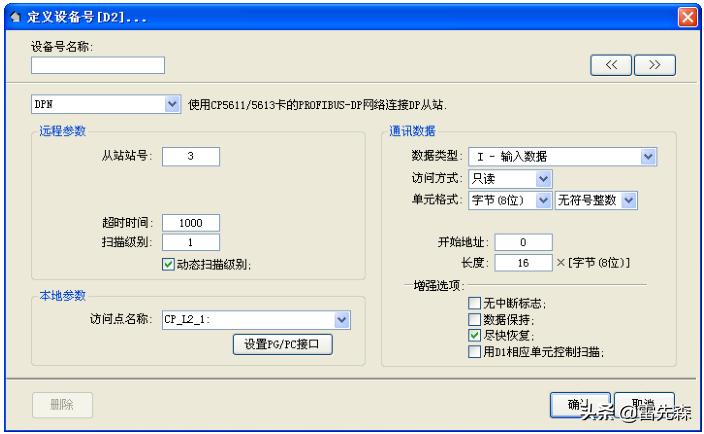

□ 选择<设备通讯>功能,执行<定义设备数据表>任务,在出现的设备数据表中定义某个设备号:
□ 本地设备名称必须为 CP_L2_1,从站站号为 EM277 的地址;

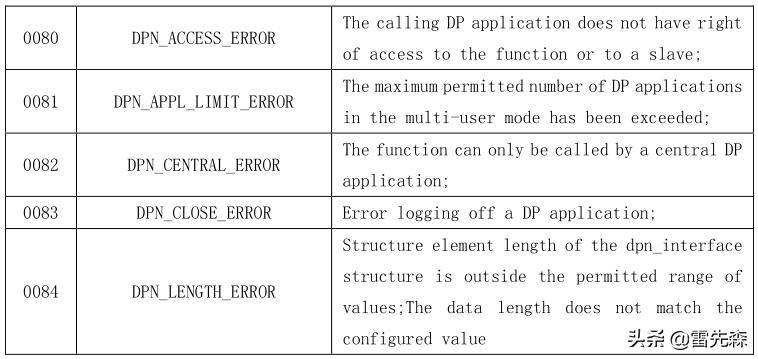

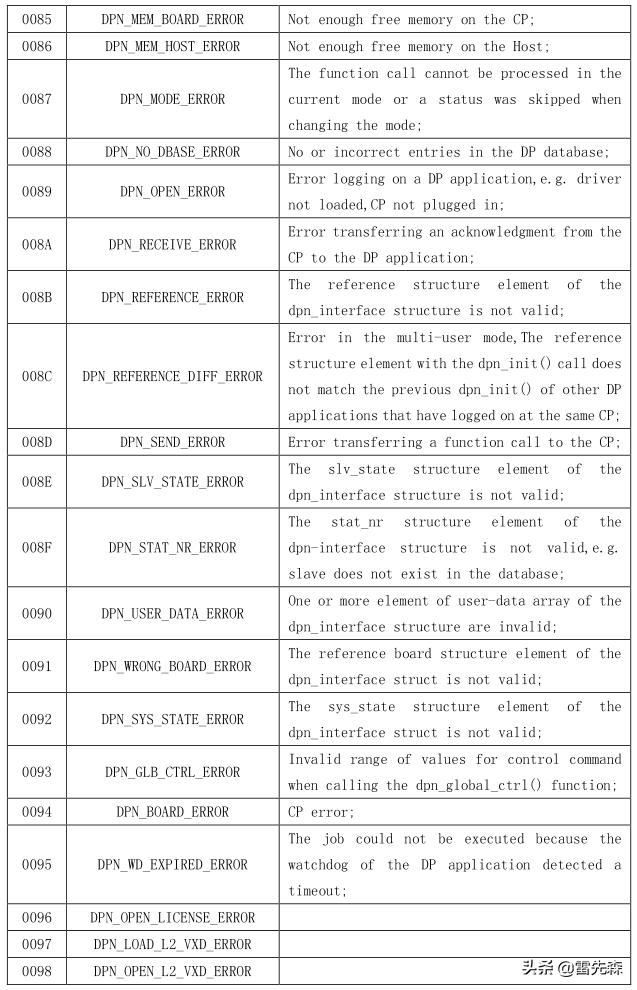

□ 错误代码描述:
