镜片应力是一个较少被人提到的名词，但它有时候却是引起视觉不适和疲劳的幕后凶手。
框架眼镜加工的时候，有些加工师为了避免镜片太松容易从镜框上掉下来，就会把镜片磨削的稍微大一些，这样用螺丝固定在镜框上就比较紧，避免滑落。殊不知这种操作很可能就会增加镜片的应力，导致佩戴不适！
今天我们就简单介绍一下什么是镜片应力，
并向大家推荐一种便捷的检测方法。
什么是镜片应力

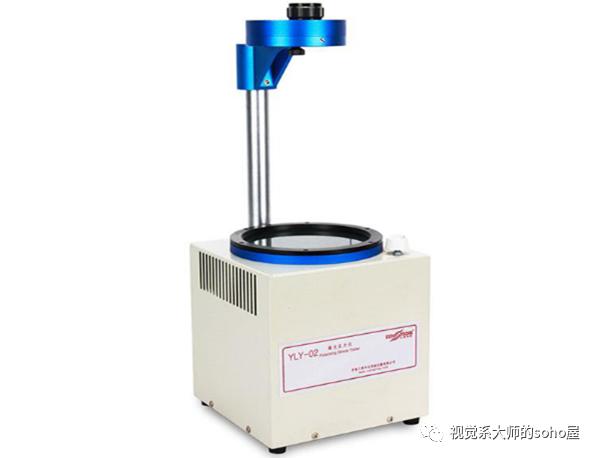

镜片应力是指磨削好的镜片在安装在镜架上的时候，由于镜片尺寸过大或者镜架螺丝固定太紧等原因，造成镜片表面折射不均匀，形成水波皱纹，影响成像质量的一种现象。镜片的应力改变是无法通过肉眼直接观察到的，必须使用特殊的光学检测设备——应力仪才可以监测的到。
镜片应力如何产生
镜片应力的产生有两种途径：
一是由于镜片箍紧造成镜片周边挤压密度增大，折射率发生改变，形成“双折射”现象。
第二种情况就是不均因挤压形成镜片表面的“皱褶”，引发偏折散射。
短期的应力改变，在外力去除后可以缓解甚至恢复，但如果长期挤压产生的应力改变，即使重新放松安装也不一定能恢复，只能重新定制。
镜片应力在全框眼镜中比较常见，在半框眼镜中如果拉丝勾的过紧也会有。一般多发生在周边部位，对人的视觉质量影响较小，不容易被感知，但如果应力过大，就会影响中心光学区，引起视力模糊、视觉疲劳，尤其是在旁边注视或者运动扫视的时候。
应力检测方式
接下来向大家介绍一种便捷的应力检测方式：
辅助工具：电脑显示器、偏振镜片
实操方法：

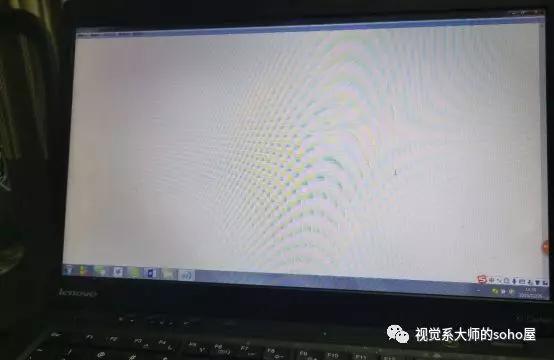

Step1 应力的检测需要使用偏振光，生活中最常见的偏振光源就是电脑显示器，打开一个空白文档，就是一个非常好的应力检测光源。

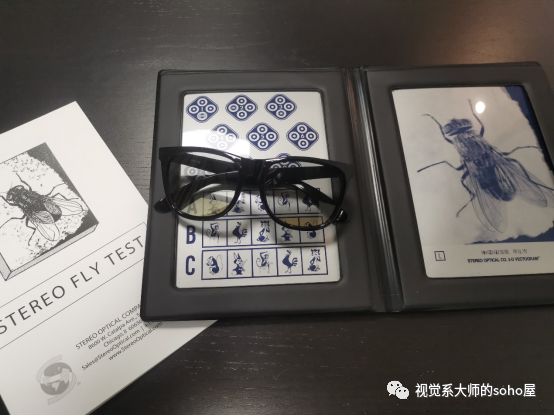

Step2 还需要一个偏振镜片，这个稍有难度，可以使用偏光太阳镜、偏振光夹片、看3D电影的眼镜等，我在诊间就地取材，使用了立体测试配套的3D眼镜。
全框眼镜测试结果
偏光眼镜双眼偏振方向是不同的，戴在眼睛上会有立体感，可惜无法用照片或视频再现给大家，只能拍摄单眼的图片示意一下：

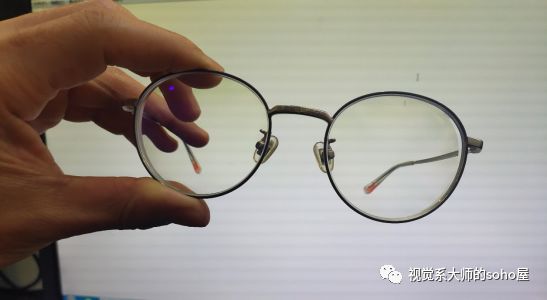

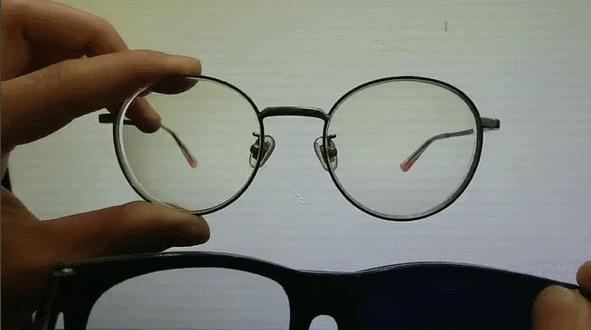

如下图，我随机借用了一位同事正在佩戴的近*眼镜视**，正对白色屏幕显示器，看不出任何异常：

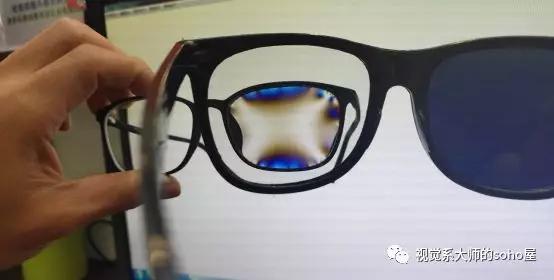

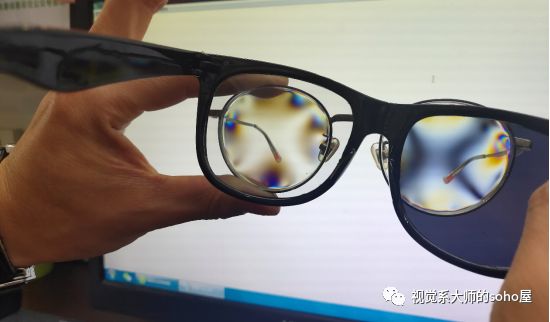

然后把偏光镜片放置在眼前，通过偏振片就会看到镜片周围有散在的条纹畸变，这就是应力纹，因为左右镜片的偏振方向不同，所以应力纹在照片上的显示有不同，但如果把偏光镜片戴在眼睛上看，是两片的融合状态，会更清晰更有立体感。

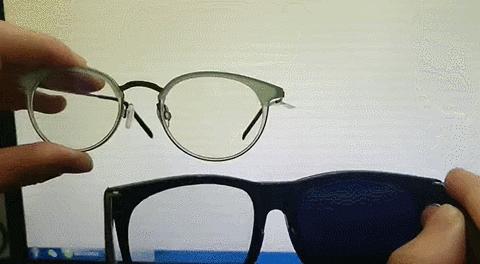

放个视频感受一下变化:

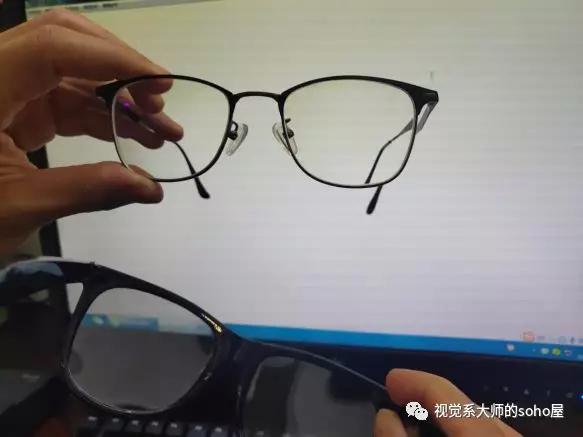

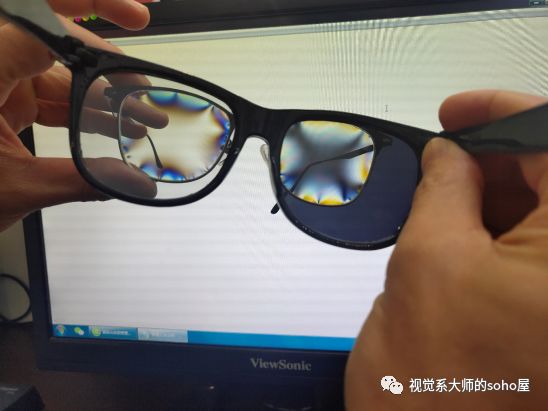

换一个同事的眼镜试试:

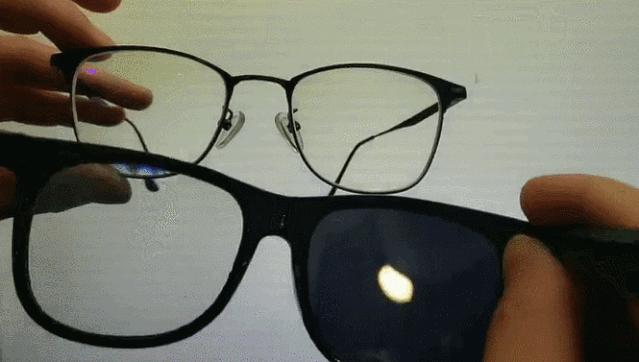

再看一次动态变化:
1.74高折射无框镜的表现
既然应力的产生是由于边框挤压造成的，那无框的会是什么情况？
无框眼镜测试视频:
大家可以看到无框镜架除了在镜片两侧开孔的位置有几处应力改变外，其他地方几乎没有应力纹。
其实即使在不受力状态，原始的毛坯镜片也会有少量的应力产生，这是因为注塑过程的挤压以及重力等原因产生不均匀受力，属于内应力。我们测试某品牌-300度镜片：
我们可以看到，周边两侧也有云雾状黑影，这种边缘性的应力在镜片切割的时候多数被切掉，不会影响成镜的视觉质量。
完美镜片的优秀表现
见证奇迹的一刻:
视频中可以看到通过偏光片只有镜片的左上方有一点淡淡的灰黑色云雾，其余几乎都是均匀透明的，这已经是能够做到的完美状态了。
