说来惭愧，评测室开了这么久，测试了很多款机器，然而高性能的低压核显机型却一个都没有拿到过，导致我们在这方面的数据一直在缺失。
最近这个问题终于得到了解决，我们拿到了一款搭载高性能核显低压U的超极本，废话不多说，直接开始看看它的参数和性能表现吧。
这款低压CPU为i5-6267U，六代Skylake架构，BGA封装不可更换。双核四线程，支持Intel睿频加速技术，主频2.9GHz最大睿频3.3GHz，L3缓存4MB。14nm制程，热设计功耗28W。

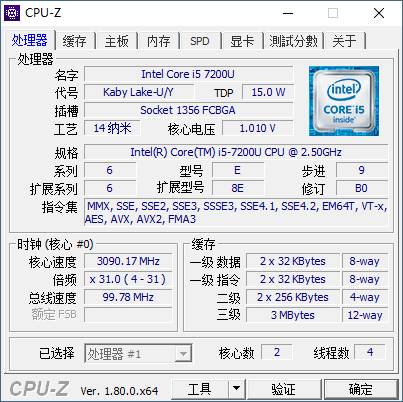

对比一般的低压CPU，以最常见的i5-7200U为例，i5-6267U在TDP上增大了很多，从一般的15W加到28W，虽然6267U落后一代但最大睿频还多了一点。L3缓存上6267U达到了4M，这是一般低压i7才有的规格，确实很罕见。

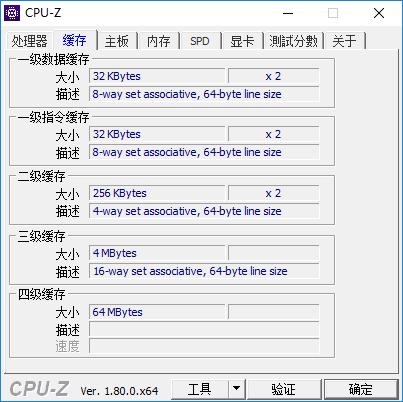

其实除了那些，6267U还有一个非常明显的区别，就是它有L4缓存，容量64MB。这就是当年Intel大吹特吹的eDRAM，性能上比内存高一些，但没有L3好，采用eDRAM主要是为了核显性能的发挥，似乎CPU的正常使用无法调用eDRAM。

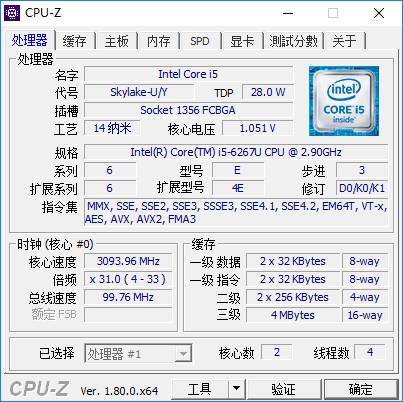

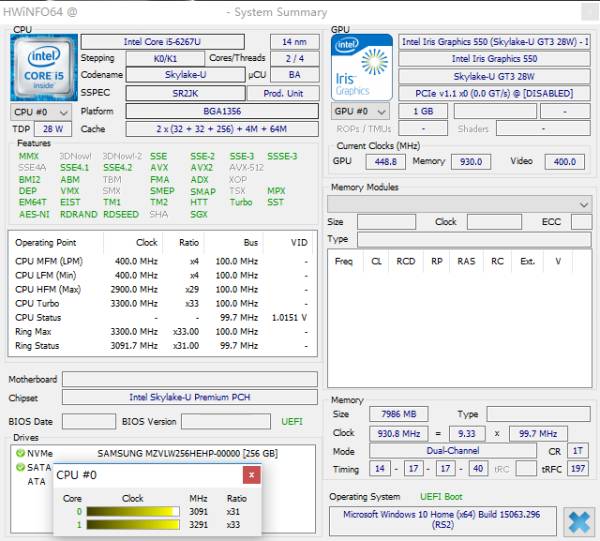

HWINFO截图，CPU是正式版产品，封装为BGA1356，S-SPEC为SR2JK，步进BA，最低倍频4x。指令集方面没有不同，封装也是一样的。

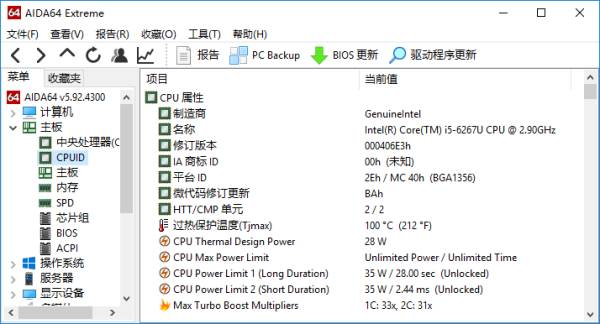

AIDA64里的CPUID截图，可以看到睿频为33x/31x，刚好都是比6700HQ多3个倍频。短时睿频功耗限制35W，持续时间28秒，长时睿频功耗限制35W，测试机算是多加了点TDP，这样不至于限制到性能的发挥。

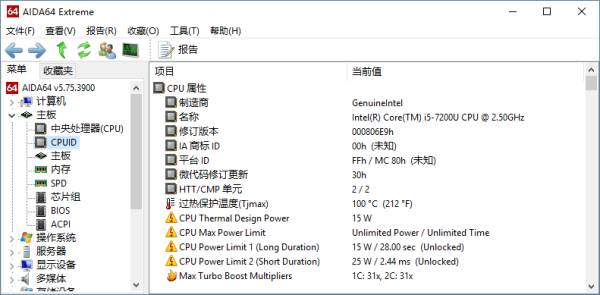

对比7200U，6267U主要是功耗上的优势，这样就可以给核显有足够的功耗去跑性能。双核睿频上两者都是3.1GHz，所以在CPU性能上，估计这两者差距不大。
看完CPU，现在看看核显的参数。

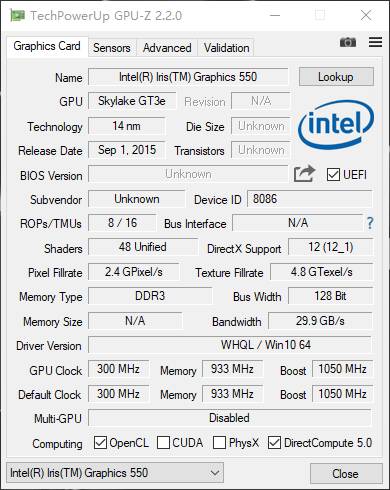

其实我很想叫它HD550，不过由于它带了eDRAM，Intel就把前缀改成了Iris，所以实际正确叫法是Iris550。GT3e架构，有48个EU，比一般的HD520/620多了一倍，基础频率350MHz最大睿频1050MHz，最大睿频和CPU型号有关，如果是i7的话还能再高50-100MHz。

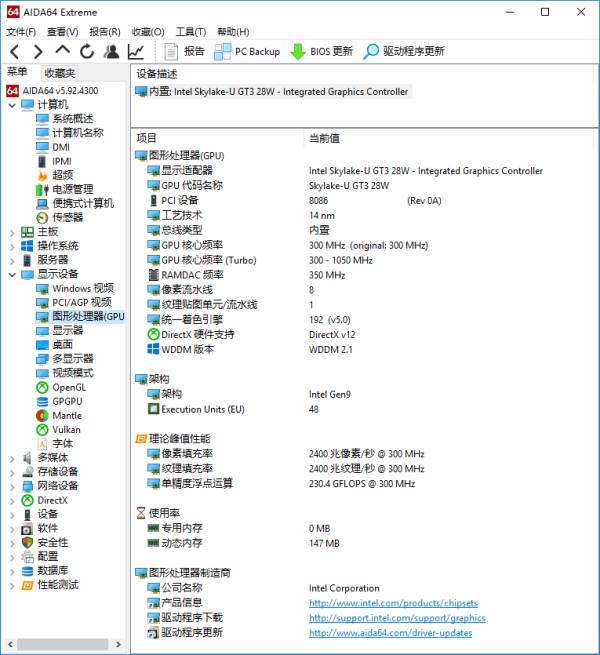

AIDA64里识别的信息要多一些.

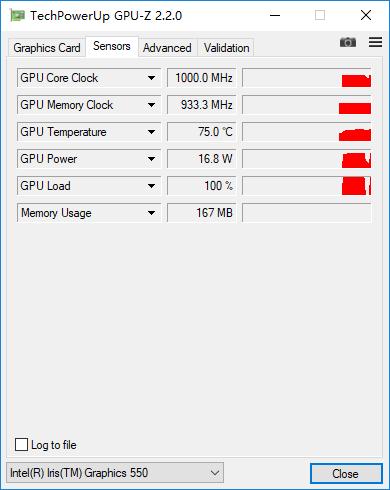

使用GPU-Z中自带的小渲染，Iris550实际最大频率只有1GHz，无论何时也不会到1050MHz，有虚标的嫌疑。而且此时的核显功耗已经快到17W，这已经超出一般低压U的TDP(15W)了，看来6267U给28W的TDP不无道理。
接下来是性能表现，先看CPU的

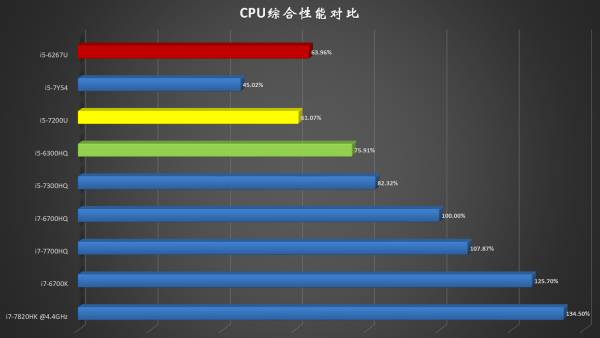

这个6267U虽然双核睿频和7200U一致，但实际性能上比7200U还稍微好了一点，这主要归功于单核睿频多了0.2GHz。而且那个7200U的数据测试是采用了有独显的超薄本，如果是一般的纯核显超极本，在3Dmark物理分中7200U的表现还要更差一些。
所以说，低压双核的单核睿频高还是有那么点意义的，6267U比7200U领先了一点。

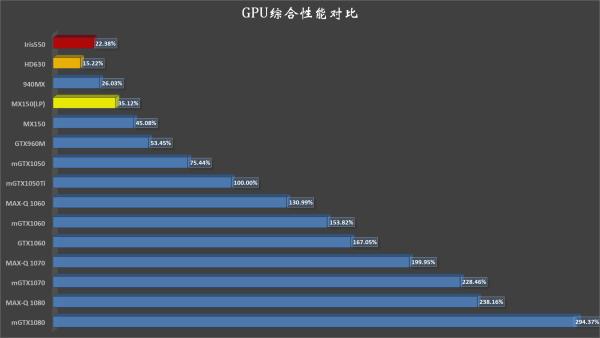

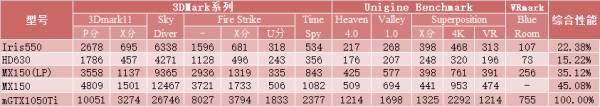

下面看看核显的表现
