正时皮带 适用（EB2DTS M 96KW直喷）
注意：遵守规定的拧紧扭矩值。
1、安装正时皮带【18】(从车辆上方)；
2、升起车辆；
注意：将毂键槽固定在曲轴平台上 (在"n"处)。

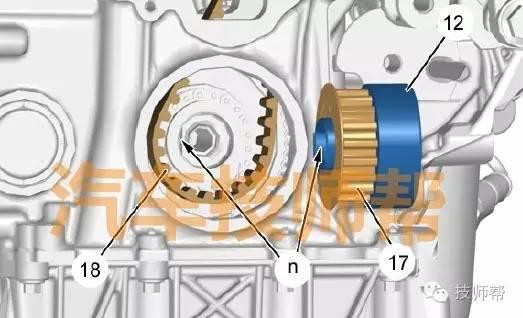

3、重新安装曲轴小齿轮和毂总成【12】、【17】；
说明：将曲轴小齿轮凸缘定位在曲轴侧。
注意：更换曲轴皮带轮轮毂 螺栓【11】。

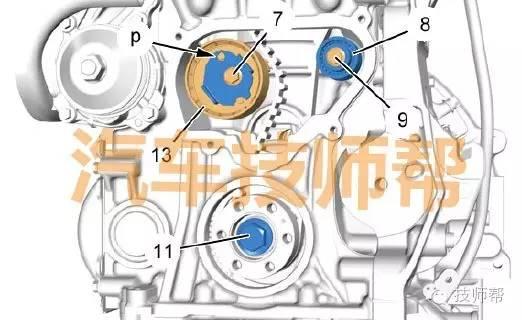

4、重新安装
-
螺栓【11】(不需拧紧)
-
导轮【8】
-
螺栓【9】
-
张紧轮【13】
-
螺栓【7】(不需拧紧)
说明：为简化张紧轮的安装，将六角销朝上定位 (在"p"处)。
5、降低车辆；

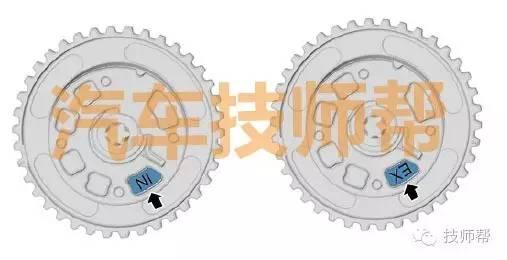

注意：更换凸轮轴相位调节器螺栓【16】、【19】；2个凸轮相位调节器带有不同的标记；
6、IN：进气；
EX：排气；

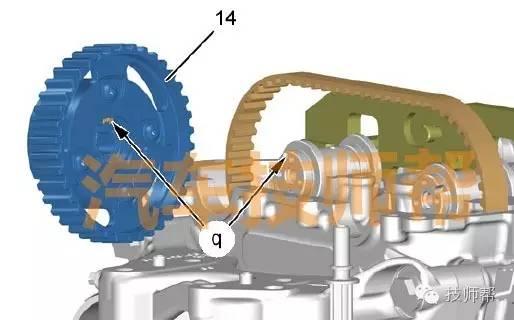

7、在进气凸轮轴上定位进气凸轮轴相位调节器【14】(在"q"处)；
8、安装螺钉【19】(新的)；
9、在排气凸轮轴上定位排气凸轮轴相位调节器【15】(在"r"处)；
10、安装螺钉【16】(新的)；
11、升起车辆；

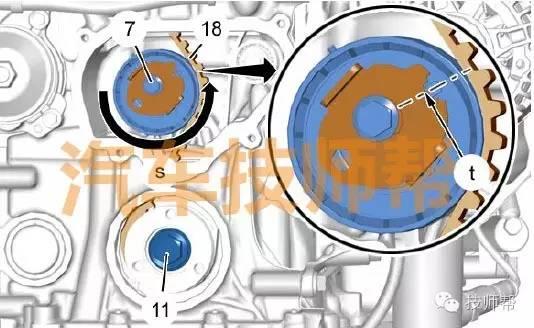

12、拧紧正时皮带【18】(转动张紧轮六角扳手来对齐标记(在"t"处) 以箭头"s" 方向)；
13、拧紧：
-
螺栓【7】
-
螺栓【11】(新的)
注意：不要超过标记对齐的位置 (在"t"处)，过度张紧的危险。
14、重新安装发动机密封圈【10】(新的)；
注意：更换曲轴皮带轮螺栓【6】
15、重新安装：
-
正时罩【3】（使用新的密封件【20】)
-
4螺栓【4】
-
曲轴皮带轮【5】
-
6螺栓【6】(新部件)
-
冷却液泵驱动皮带(新的)
-
附件驱动皮带动态张紧轮
-
附件驱动皮带
16、降低车辆。
注意：不要松开螺栓【1】
正时皮带 适用（EC5 喷射）
注意：安装时，遵守正时皮带的标记和旋转的方向。

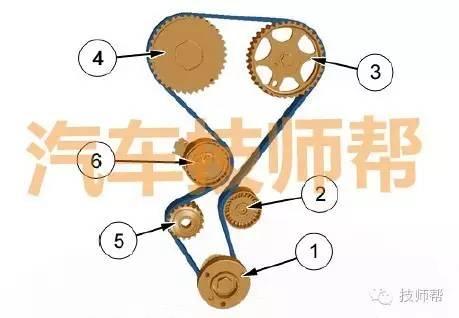

1、安装顺序：从1 到 6 顺序拧紧；
2、安装正时皮带
注意：安装正时皮带，注意组装顺序。

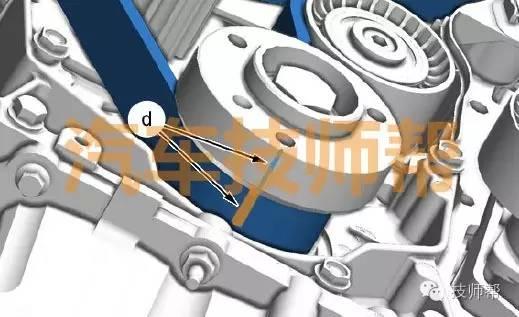

（1）安装正时皮带使其标记与曲轴凹形皮带轮上的标记对齐(在"d"处)；

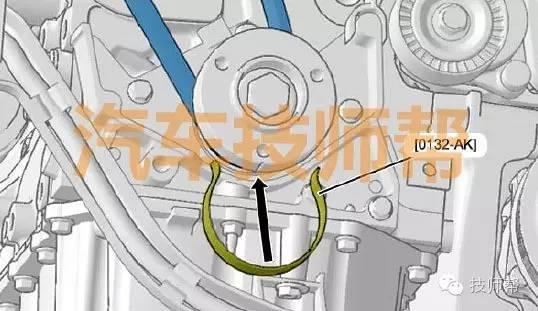

（2）定位固定皮带的销钉[0132-AK]；
（3）通过导轮固定正时皮带；
（4）安装正时皮带：
-

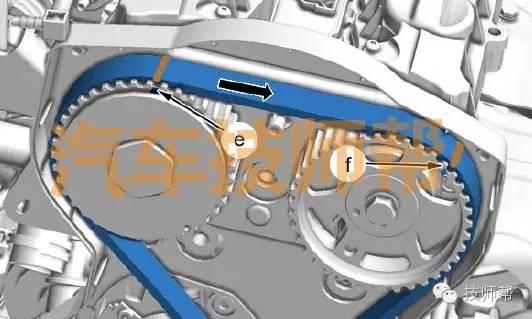

在排气凸轮轴凹形皮带轮上，与标记对齐(在"f"处)
-
在进气凸轮轴凹形皮带轮上，与标记对齐(在"e"处)
-
在冷却液泵凹形皮带轮上 (没有标记)
（5）通过张紧轮固定正时皮带。
3、电压过高

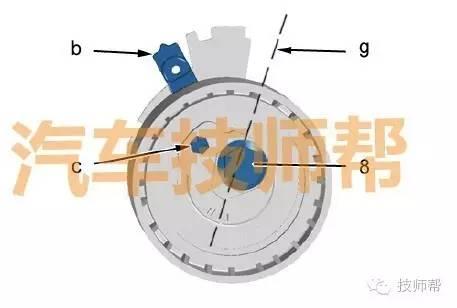

（1）拧松张紧轮【8】螺栓；
（2）顺时针转动张紧轮，直到指针“b”处于位置“g”，用一把内六角扳手 (在"c"处)；
（3）预拧紧张紧轮螺栓【8】；
注意：切勿反方向转动曲轴来运转。
（4）以正常的转动方向转动发动机 4 次以上；
（5）再次检查凸轮轴和曲轴的固定钩：
-
如果安装工具正确进入，正时设置正确
-
如果安装工具没有正确进入，拆下并重新安装正时皮带
4、正常张紧度
（1）松开动态张紧轮紧固螺栓【8】；

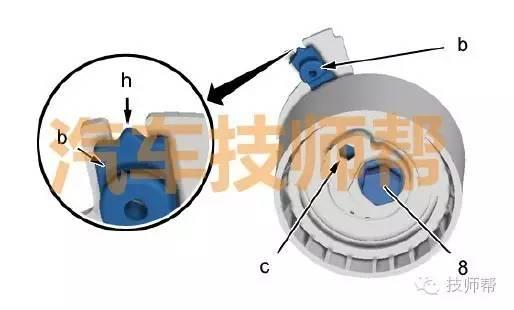

（2）向右旋转张紧轮，使指针“b” 到位置 “h”，用一把内六角扳手 (在"c"处)；
注意：定位销"b"必须定位在张紧轮滑块的开口"h"中。
（3）将螺栓(8)紧固至扭矩；
（4）以正常的转动方向转动发动机 2 次以上；
（5）再次检查凸轮轴和曲轴的固定钩：
-
如果安装工具正确进入，正时设置正确；
-
如果安装工具没有正确进入，拆下并重新安装正时皮带。
