在地下建筑物的施工过程中，在某些不宜采用放坡形式进行基坑开挖的区域，以及可能对临近的建筑物或构筑物、地下管线或大型的主要交通干线产生危害时，应对基坑进行支护。随着技术的发展，板桩类的支护结构越来越受到重视，主要的板桩类支护结构有钢板桩支护结构、钢筋混凝土板桩支护结构以及H型钢木挡板支护结构。

其中，钢筋混凝土板桩具有施工简单，现场作业周期短等特点，曾广泛使用，但是钢筋混凝土板桩的下沉一般采用锤击方法，震动与噪音较大，同时沉桩过程中挤土现象较为严重，曾在城市中受到一定的限制。但是由于其截面形状及配筋对板桩受力较为合理且可根据需要进行设计，再加上目前的液压静力沉桩设备，在目前的地下工程施工中，钢筋混凝土板桩仍是支护墙板的一种适合形式。

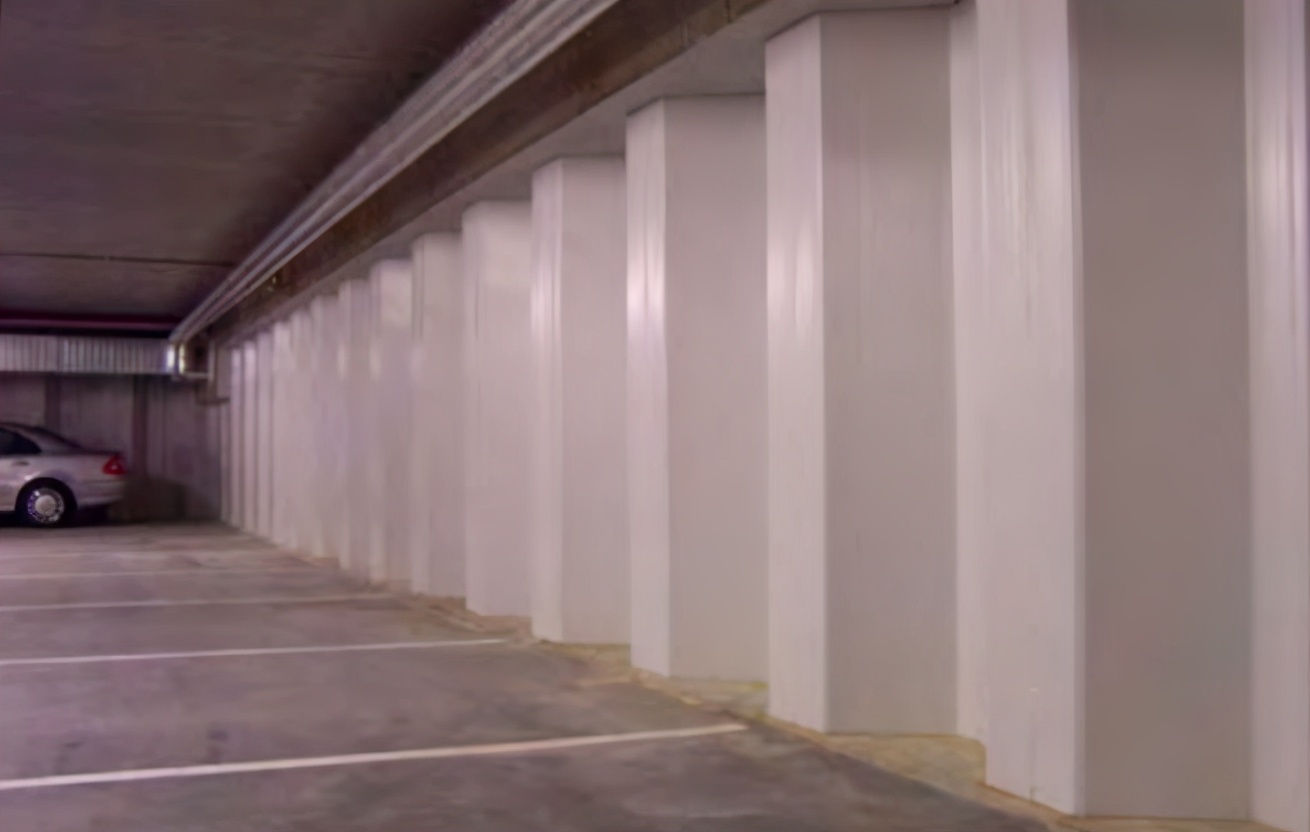

在目前，两墙合一的建造方法越来越受到重视，钢筋混凝土板桩的优势逐渐体现出来，尤其是在现在，钢筋混凝土板桩的厚度已可作到500mm以上的厚度，更适合作为两墙合一的支护墙体结构。

然而，现有钢筋混凝土板桩依旧有它的问题：

1、止水效果相对于其它桩体结构的止水效果要差

2、目前的基坑支撑体系在完成基坑的挖掘后，基坑支撑体系在适当的施工时期是要拆除的，由于支撑体系大量使用钢构件或钢筋混凝土构件，这些构件与钢筋混凝土板桩至少部分采用了固定连接，在对支撑体系进行拆除时，不可避免地会对钢筋混凝土板桩的结构造成破坏。

如何减少乃至避免对钢筋混凝土板桩的破坏，是采用钢筋混凝土板桩作为地下支护结构，并进行两墙合一施工时所需要考虑的问题。江苏东合南针对这类问题进行深入的思考与探究，经过多年的研究与试验，“永久板桩地下结构及其施工方法”国家发明专利终于获得国家知识产权局授权（专利号：ZL 2017 1 0115445.8）。

这项专利是如何解决以上问题的呢？

专利介绍

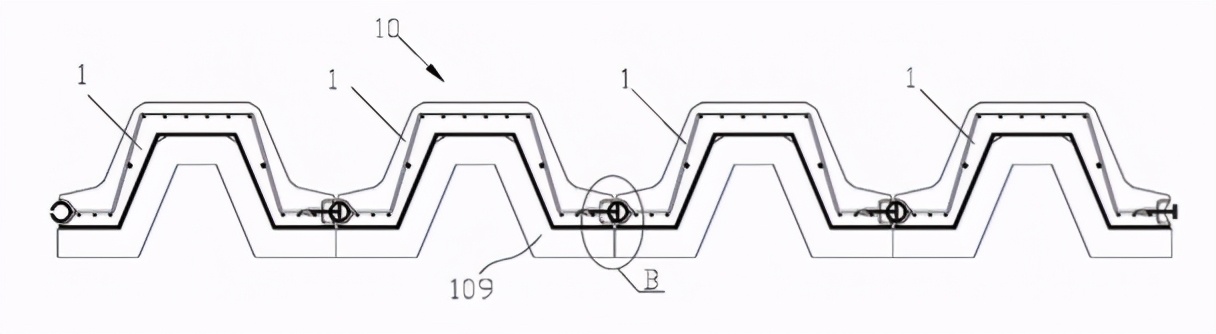

这种永久板桩地下结构，其包括由相互连接的钢筋混凝土波形板桩所形成的板桩壁，该板桩壁作为地下结构的外墙；设置在板桩壁的顶部的冠梁；支撑在冠梁的内侧的水平支撑梁；以水平支撑梁为结构梁的顶板；连接在板桩壁的内侧面的钢筋混凝土底板；板桩壁为地下结构的基坑的支护结构；冠梁和水平支撑梁为所述永久板桩地下结构的基坑的支撑体系的冠梁和水平支撑梁。

本发明还公开了上述地下结构的施工方法。本发明中保留了基坑支撑体系中的冠梁和水平支撑梁，将冠梁和水平支撑梁作为地下结构顶板的框架结构。

专利优点

本发明中保留了基坑支撑体系中的冠梁和水平支撑梁，将冠梁和水平支撑梁作为地下结构顶板的框架结构，不但节约了冠梁和水平支撑梁的拆除工期，还节约了地下结构顶板的建造费用，同时提高了地下结构顶板的抗震性。

1、在冠梁的内侧面设置止水钢板，并将止水钢板伸入到顶板内，可有效地阻挡外部水体侵入到地下结构的内部，即使在以后的使用过程中，后浇注的混凝土结构与冠梁之间的接触面出现裂缝，由于该裂缝被止水钢板切断，外部水体进入地下结构内部的通道被封堵，从而保证了地下结构的安全使用。

2、冠梁和水平支撑梁经历了整个基坑的开挖过程，在基坑的开挖过程中，随着基坑的不断挖掘，基坑四周土体对冠梁和水平支撑梁的压力不断加大，使冠梁和水平支撑梁的内部结构得到密实，在施工过程中所暴露出的问题也能得到及时的解决，当基坑完成挖掘后，冠梁和水平支撑梁的内部结构得到了优化，将其作为顶板的框架结构能够有效地保证顶板的质量。

3、相较于拆除冠梁和水平支撑梁后，完全重新建造顶板的方式，本方法可节约一定的成本。

4、在本发明中还保留了基坑支撑体系中的冠梁和水平支撑梁，将冠梁和水平支撑梁作为地下结构顶板的框架结构，不但节约了冠梁和水平支撑梁的拆除工期，还节约了地下结构顶板的建造费用，同时提高了地下结构顶板的抗震性。

江苏东合南从创立以来，一直致力于绿色岩土科技的研发与应用，自主研发并拥有近百项专利，无论实用新型专利还是发明专利，已有多项专利应用于实际项目中，东合南研发的技术，在保证安全的前提下，提升了施工效率，减少了成本，创造了巨大的经济效益。
