项目简介，PROJECT BRIEF

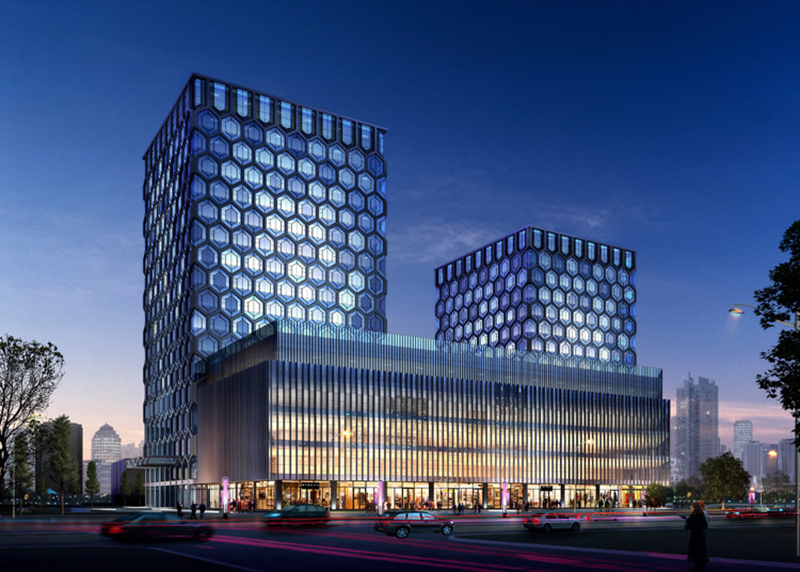

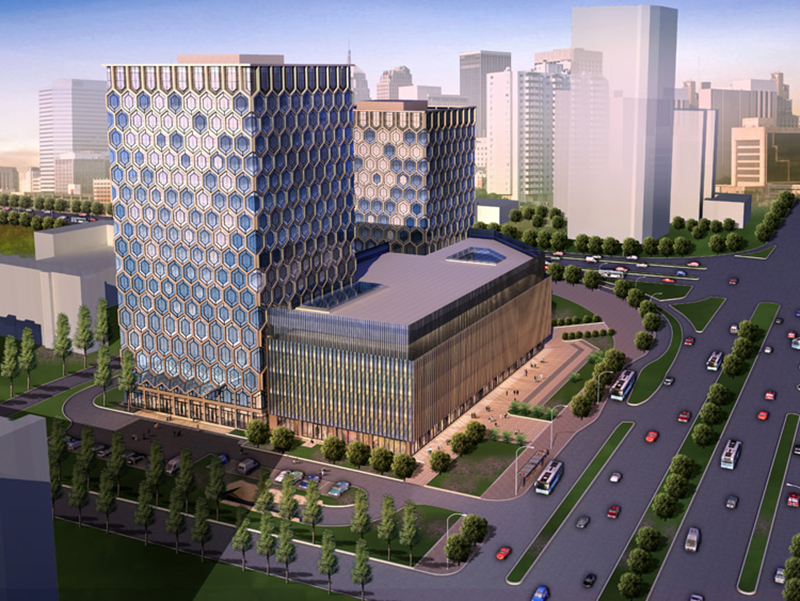

上海钢铁交易大厦是第一钢市的全球核心总部，地处中环路高架与逸仙路高架的交汇处，建筑总层数17层，地上15层。建筑高度63.4m。
设计主旨，PRINCIPLES

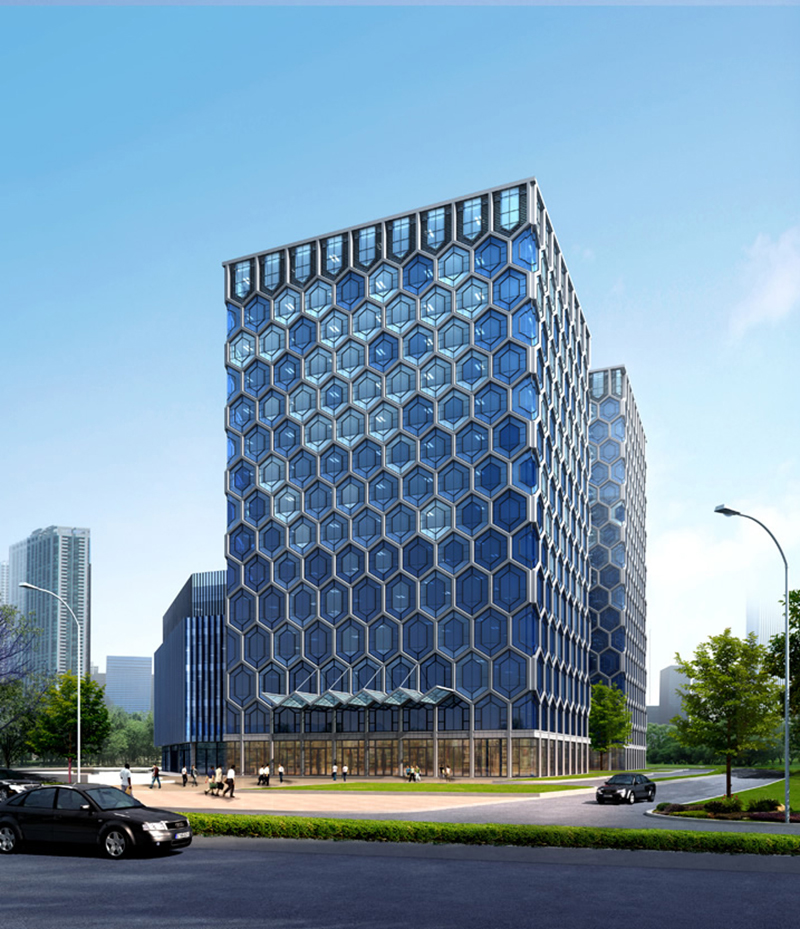

建筑设计力求以简洁的手法、明快的色调塑造现代办公楼特色，使整组建筑体现出风格独特的“结构美”，幕墙主体结构由大小不同的六边形组成，其形状犹如一个层层叠加的“蜂窝”，粗犷中蕴含雅致、简洁中体现细节、强调韵律又不失变化，为大柏树地区的标志性建筑。

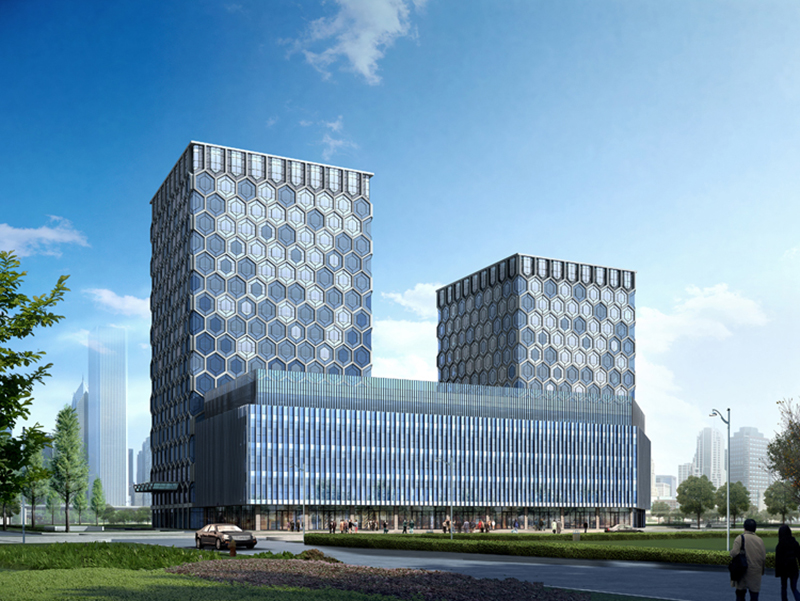

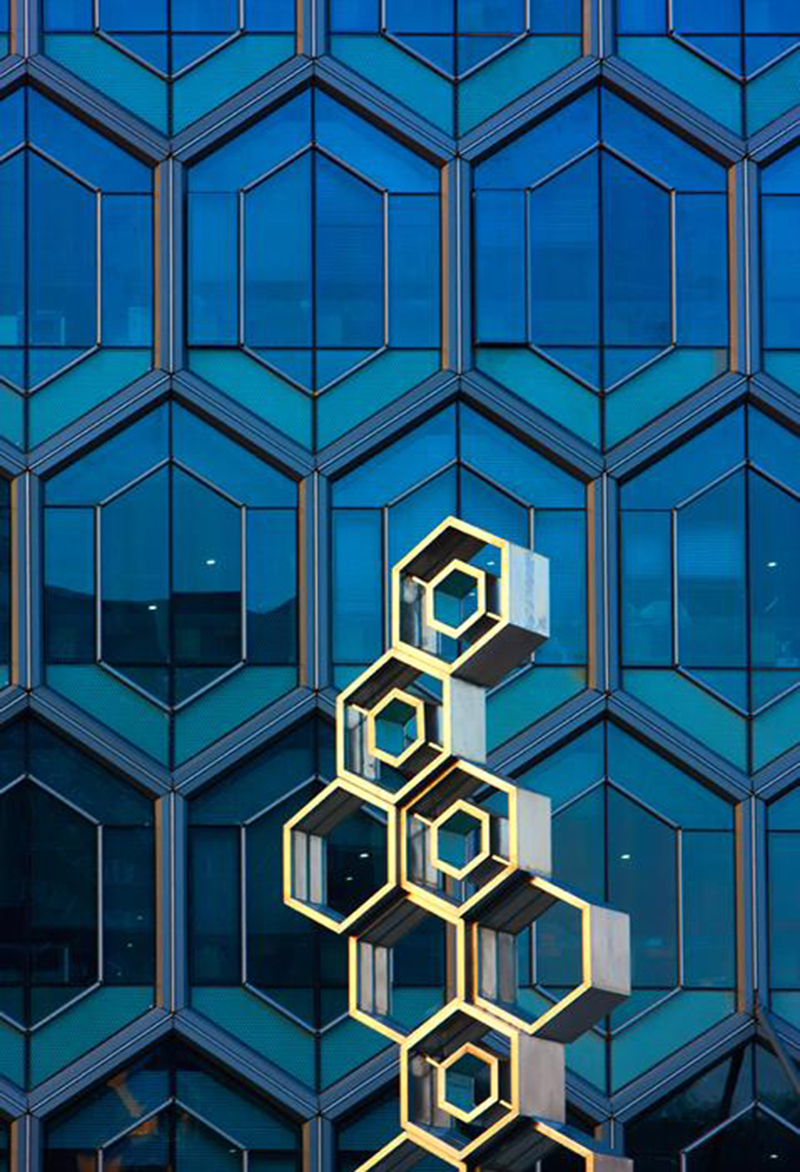

▲幕墙主体如叠加的“蜂窝”

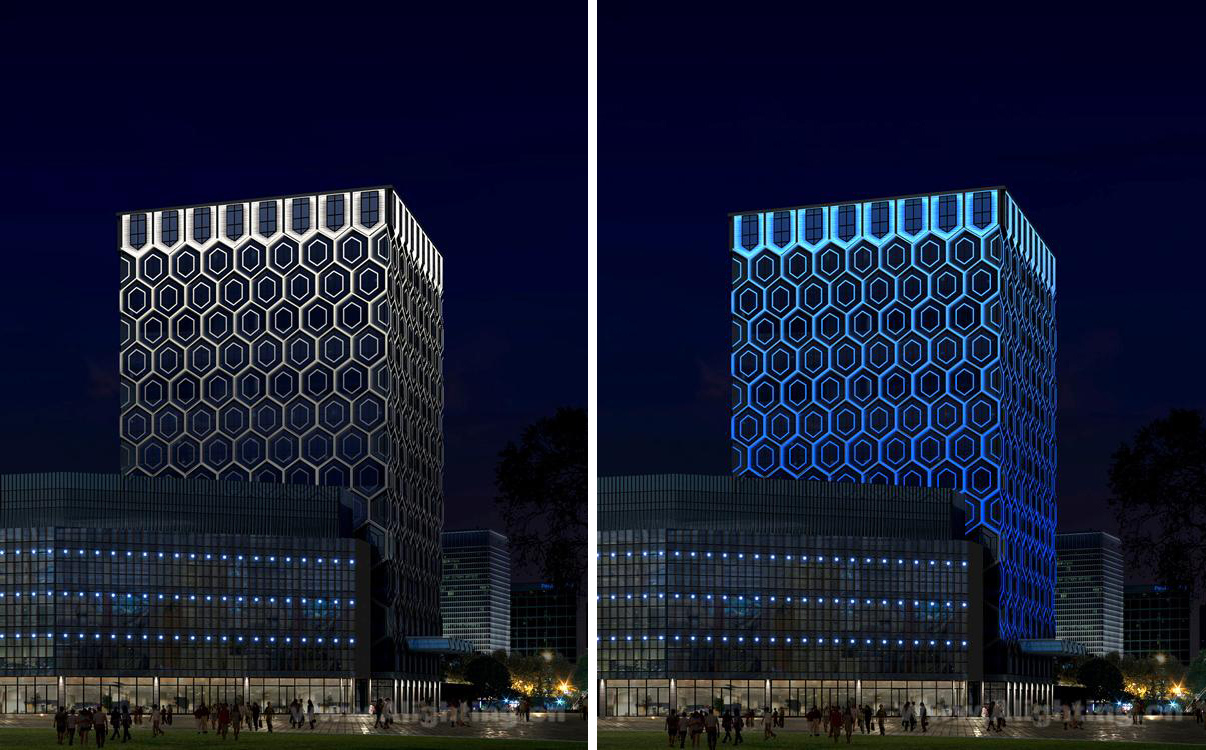

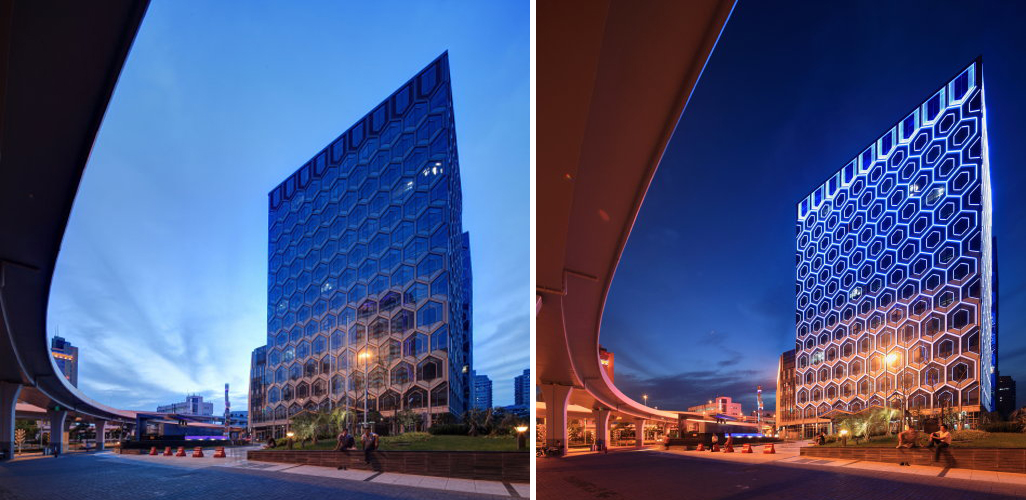

夜景灯光设计以“幽静”、“淡雅”、“灵动”为主旨，借助可控的LED灯光媒介，展现出建筑结构在夜晚的轮廓和层次，力求营造出一个晶莹剔透的夜间“水晶魔方”，成为该地区标志性的夜景灯光景观
项目特点，FEATURE
大厦幕墙的主框架由内外2种“蜂窝”状结构组成，外框结构是一个总宽度450mm的凹字形铝合金框架，凹槽宽70mm，深40mm，内框结构则是根据灯具安装要求，特意设计的宽40mm，深40mm的凹槽，六边形的竖直边长均大于四条斜边长，其中外框最大边长达到3140mm，最短边长2460mm，内框最大边长2210mm，最短边长1220mm，设计采用全彩LED轮廓灯，嵌入式安装在幕墙内外两个凹槽中。
顶部由水平排列间距不均匀的铝合金格栅组成“V”字造型，设计方案采用全彩LED线形洗墙灯，将格栅结构照亮。
挑战，CHALLENGES
一是LED轮廓灯与幕墙结构配合的一致性，在保证发光效果及防护等级的要求下，灯具铝合金型材重新设计开模，并保证铝合金、端盖及线路板颜色与幕墙颜色保持一致，根据六边形边长的不同，灯具长度也非标定制，并且保持光源排列线密度的基本一致，确保光强、色彩饱和度的视觉一致性。
▲幕墙的主框架由内外两种“蜂窝”状结构构成
三是通过光联的艺术灯光控制系统，解决设计方案中非标排列的多种灯具、光源的协调控制，采用DMX512协议的总线制控制方式，大大提升了系统的稳定性。
灯光控制，LIGHTING CONTROL

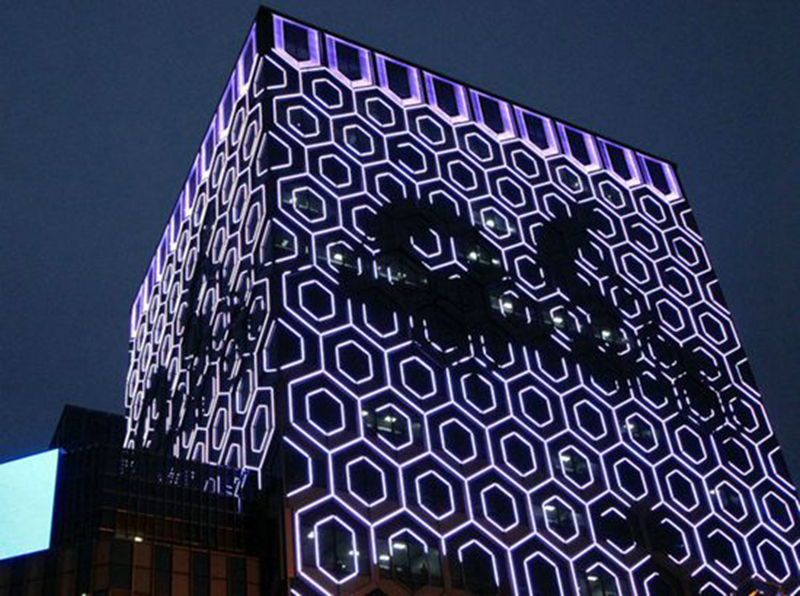

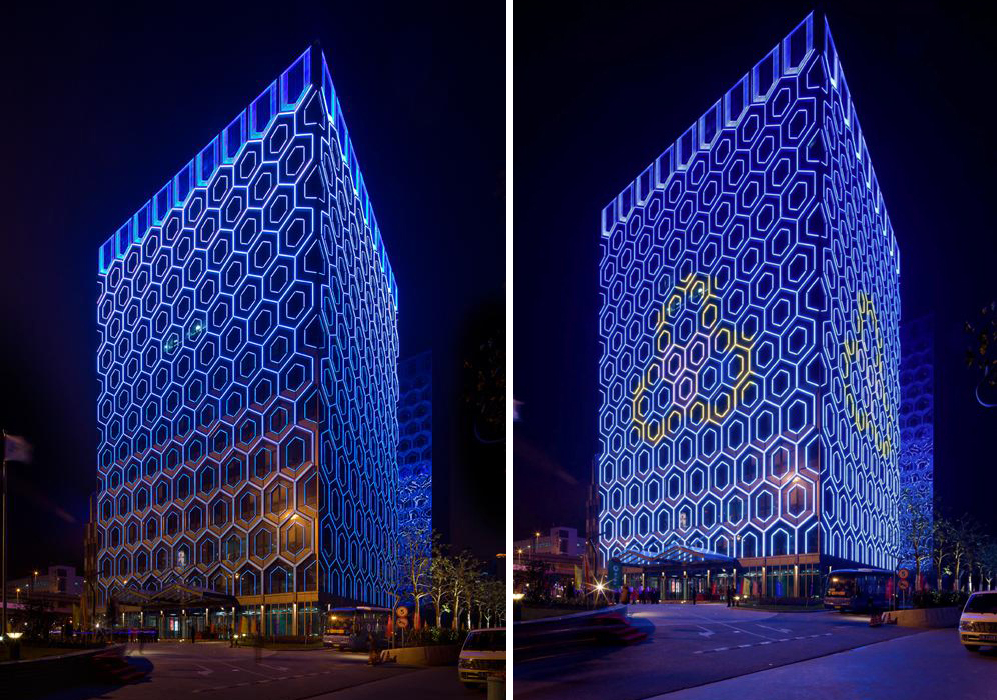

灯光控制主要设置平时及节日2大场景模式。平时模式以海洋蓝为基调，通过蓝色系微妙的色彩变化表达出流动的韵律，以静态为主，静中有动，意蕴深长。节日模式则用动态灯光体现建筑的层次感和明暗关系，表现出暗香浮动的动态效果，遇到重大节假日，建筑外立面灯光可作为大型抽象显示屏演绎各种图文效果，烘托喜庆气氛。
