某汽车车窗升降电机控制板
蓝色的那个块块就是八脚继电器！
内部结构图不通电情况
在继电器不通电情况下，2个触点由弹簧拉回上面！这样3引脚和2引脚都与1引脚相通！4号引脚与其他引脚均不通！

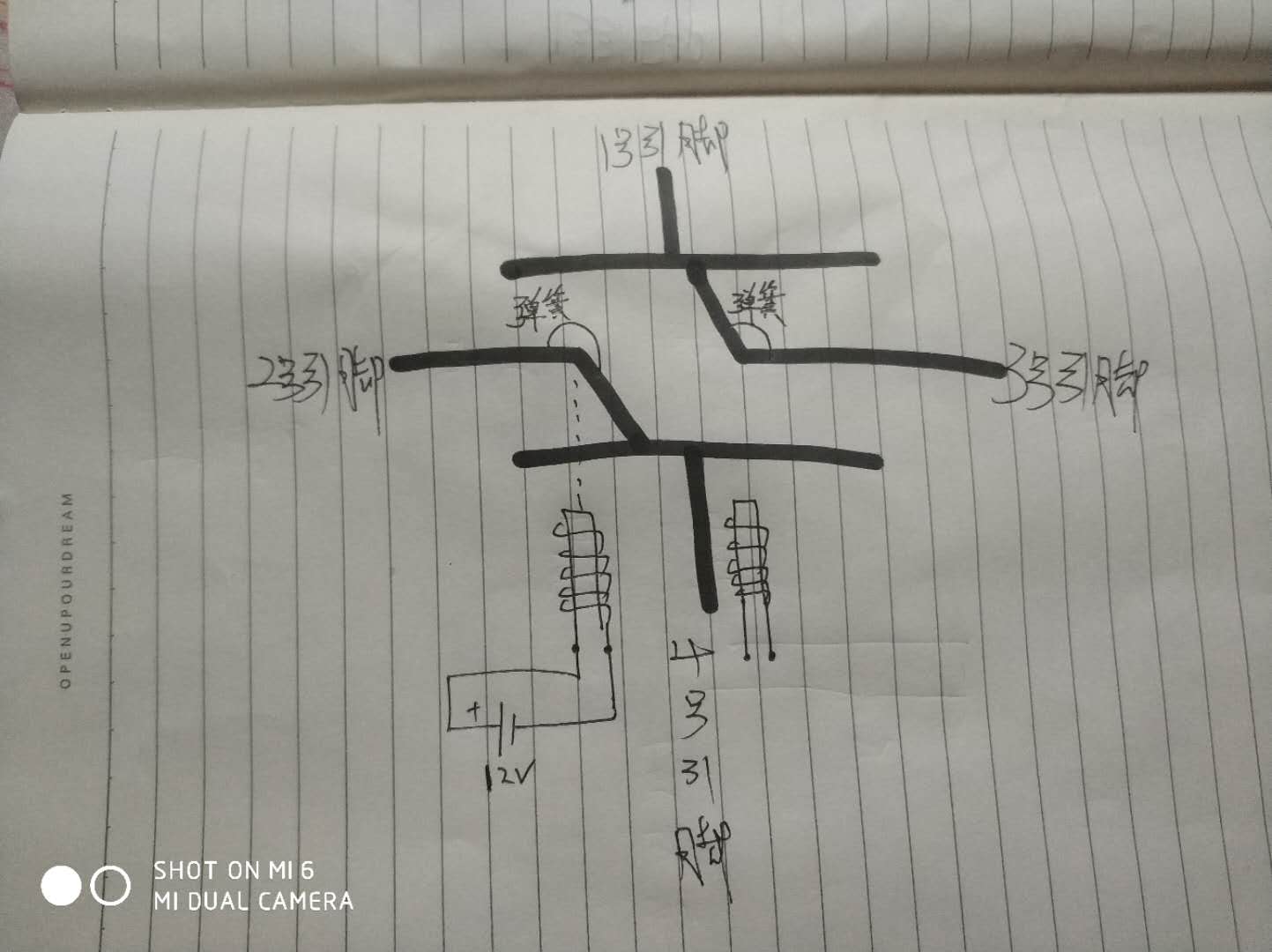

右侧线圈通电图
右侧继电器线圈通电，3号引脚触点在克服弹簧的弹力被线圈吸下来！就是上图这个状态，这时1号引脚与2号引脚相通，3号引脚与4号引脚相通！
左侧线圈通电图
左侧继电器线圈通电，2号引脚触点在克服弹簧的弹力被线圈吸下来！就是上图这个状态，这时1号引脚与3号引脚相通，2号引脚与4号引脚相通！
两组线圈通电图
两组线圈同时通电没有意义。
继电器在电路中的电路用法
通过控制K1，K2就可以控制电机正反转！你懂得。
分析：
K1开关闭合！这时左侧的触点就会克服弹簧弹力，被电磁线圈 吸下来，左侧就会为电机提供负极，右侧触点会为电机供正极！这时电机就会运转！
K1断开K2闭合，就会切换电机的供电与负极，电机机会反转！
