LIBRATONE小鸟音响，是一家来自于丹麦的知名音响品牌，专注于研发和生产无线音响产品。其产品如TRACK系列的耳机，ZIPP ClASSIC、LOOP、LIVE等经典系列的音箱产品，在设计上都秉持北欧设计美学，简洁优雅。此次我爱音频网拆解的是小鸟音响BIRD智能音箱，它的造型是一只简洁生动的小鸟，并且开关机和唤醒语音助手等功能都与外观进行了结合，非常可爱有趣。它的内部构造是什么样的，一起来看吧！ 一、小鸟音响BIRD智能音箱 开箱

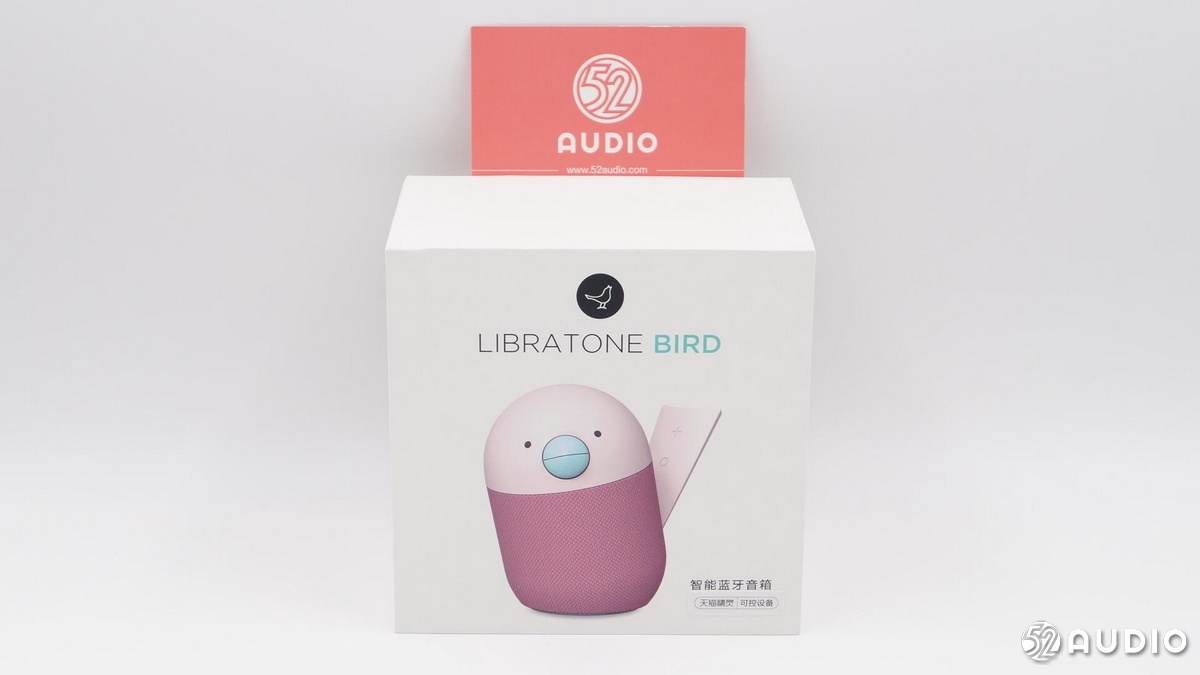

包装盒正面，印有小鸟音响的品牌标志—夜莺，下面的英文是这款智能音箱的名称“LIBRATONE（小鸟音响）BIRD”，粉色的图案为音箱正面的渲染图，右下角文字为“智能蓝牙音箱”和“天猫精灵，可控设备”。
包装盒背面，上面印有BIRD智能音箱的六大特点：丹麦设计、趣味操控、语音助手、1+1*放播**、底部磁吸和10小时续航。底部为产品的中英文信息，主要有：产品名称、型号、颜色、制造商等。

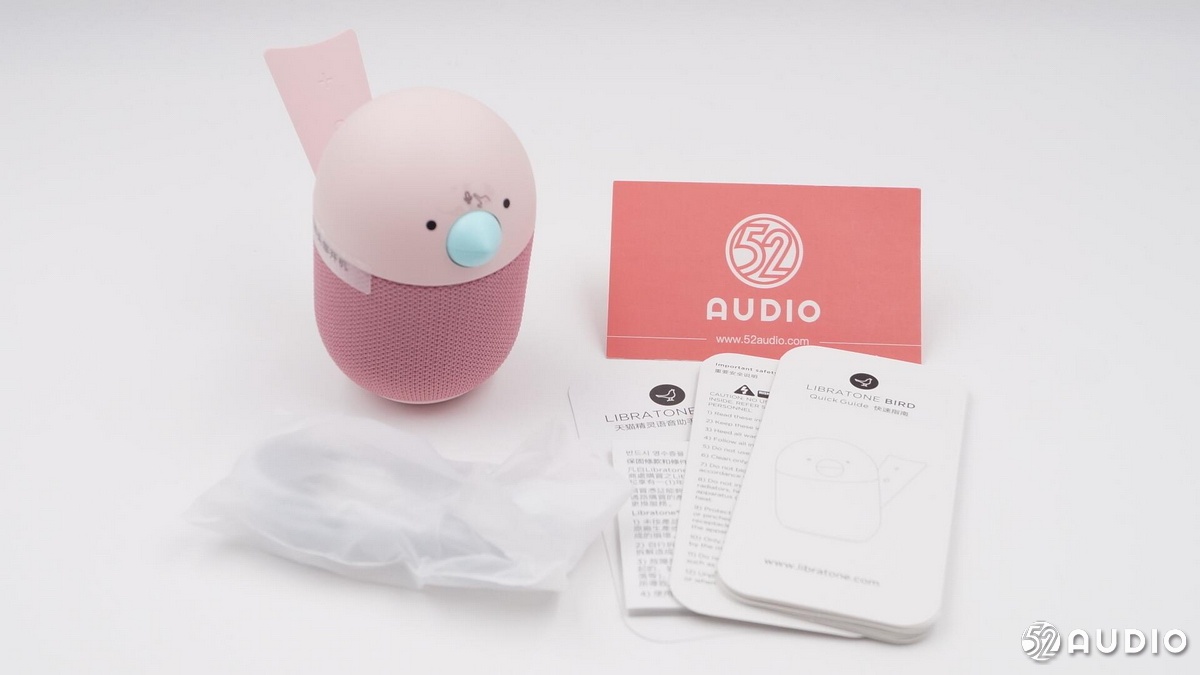

包装内的物品有：BIRD智能音箱一台（嘤嘤粉配色）、磁吸底座一个（已吸附到音箱上）、说明书和数据线。

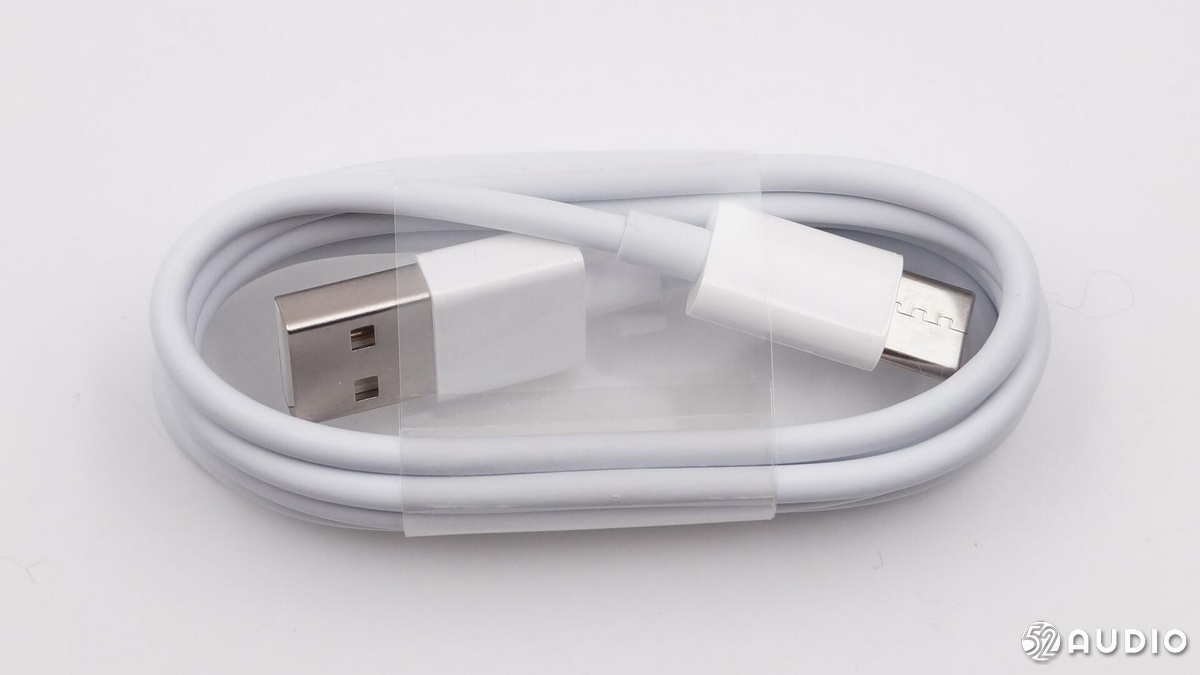

白色Tpye-C接口的数据线。

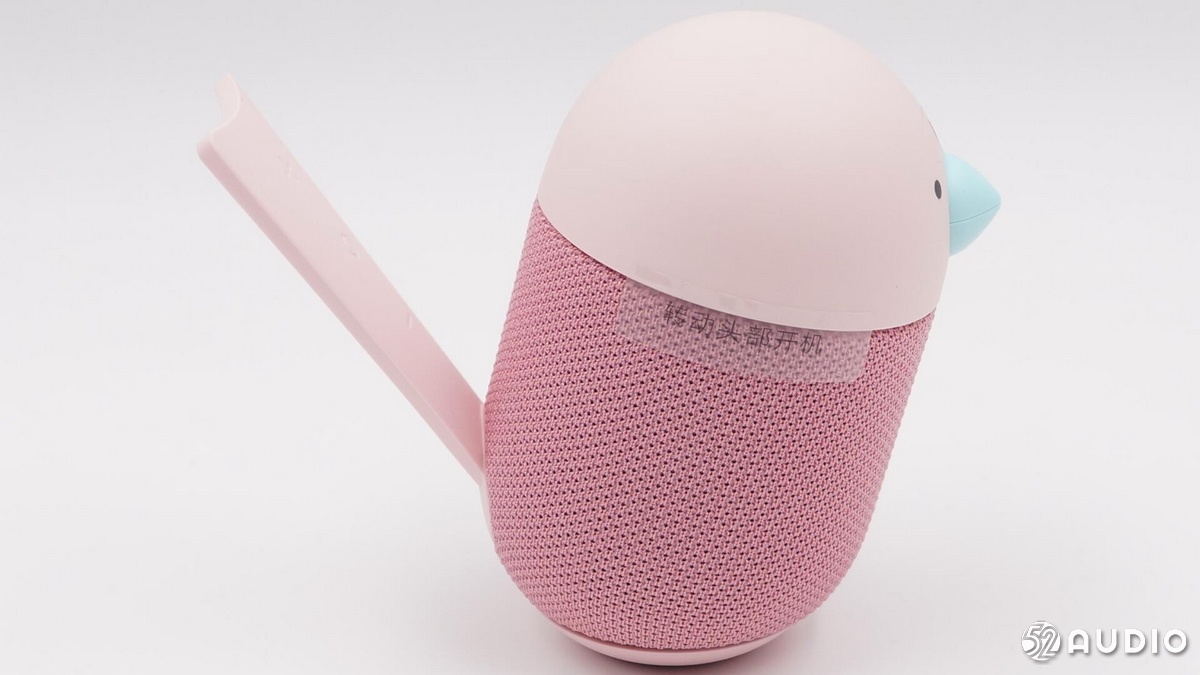

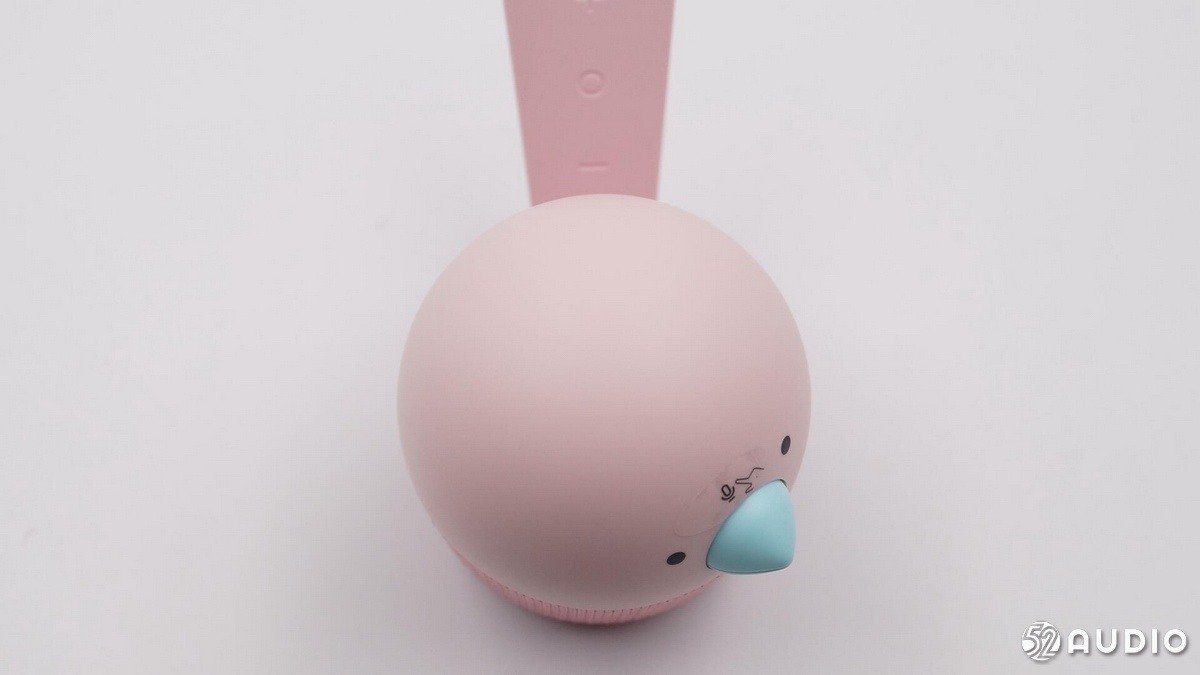

BIRD智能音箱一侧。
BIRD智能音箱另一侧，有“转动头部开机”的提示，胶条可以撕掉。

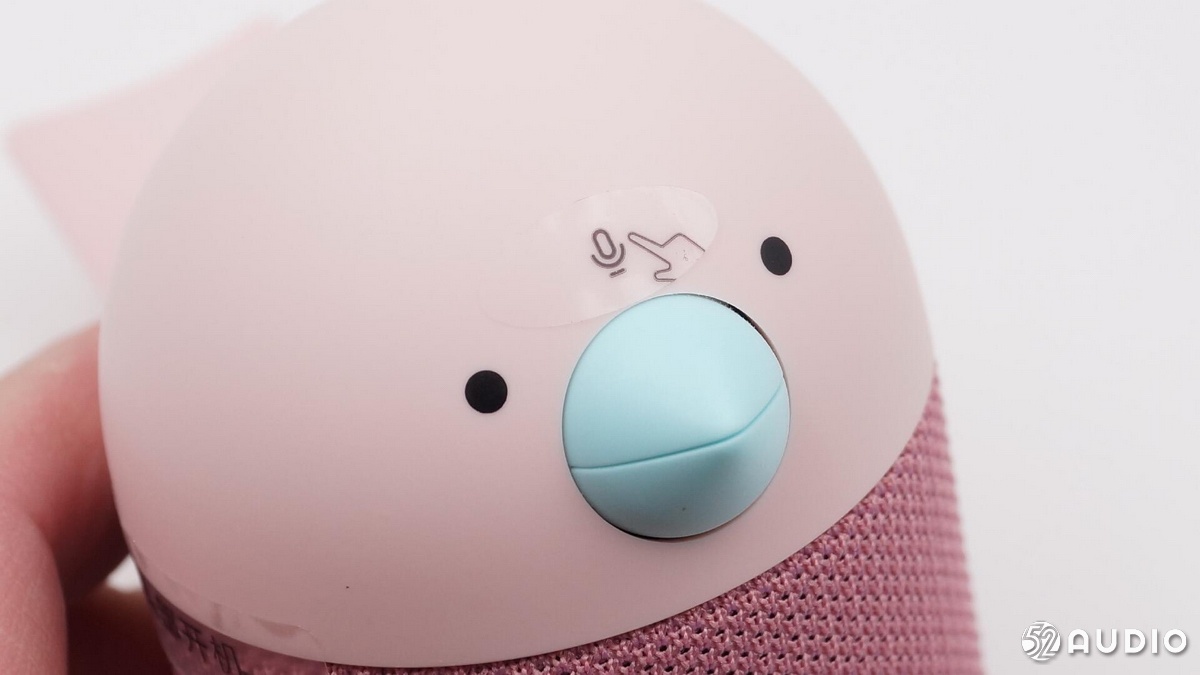

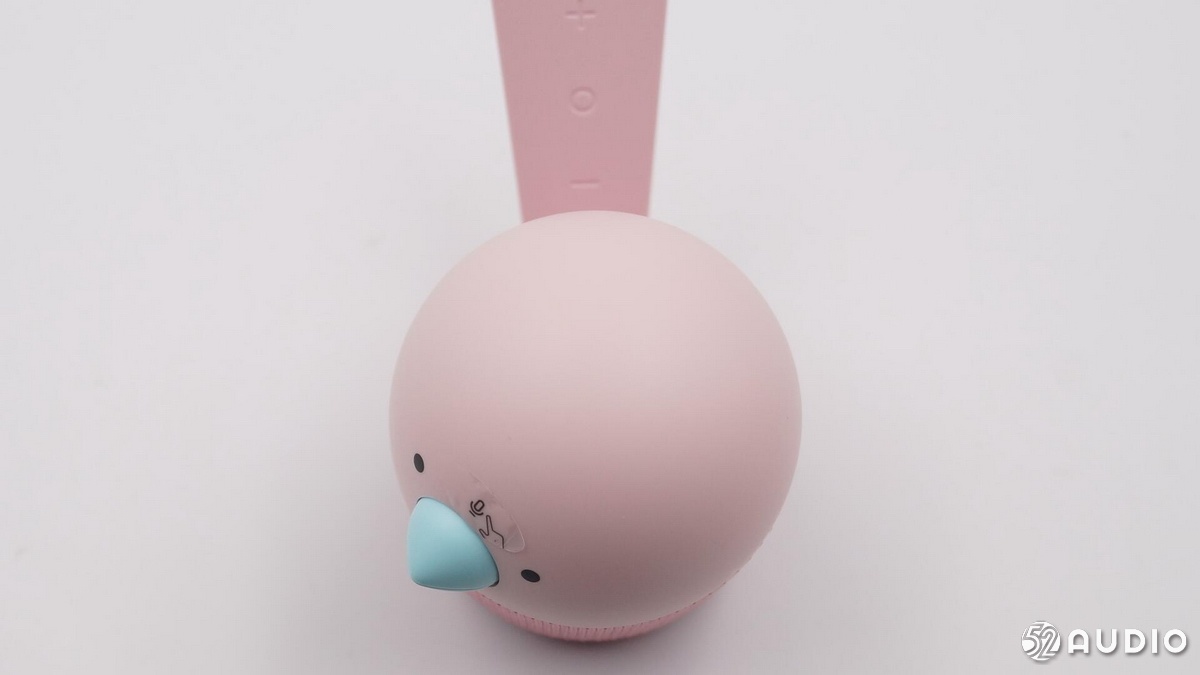

BIRD智能音箱的嘴部上方区域可以触摸唤醒语音助手，提示胶条可以撕掉。

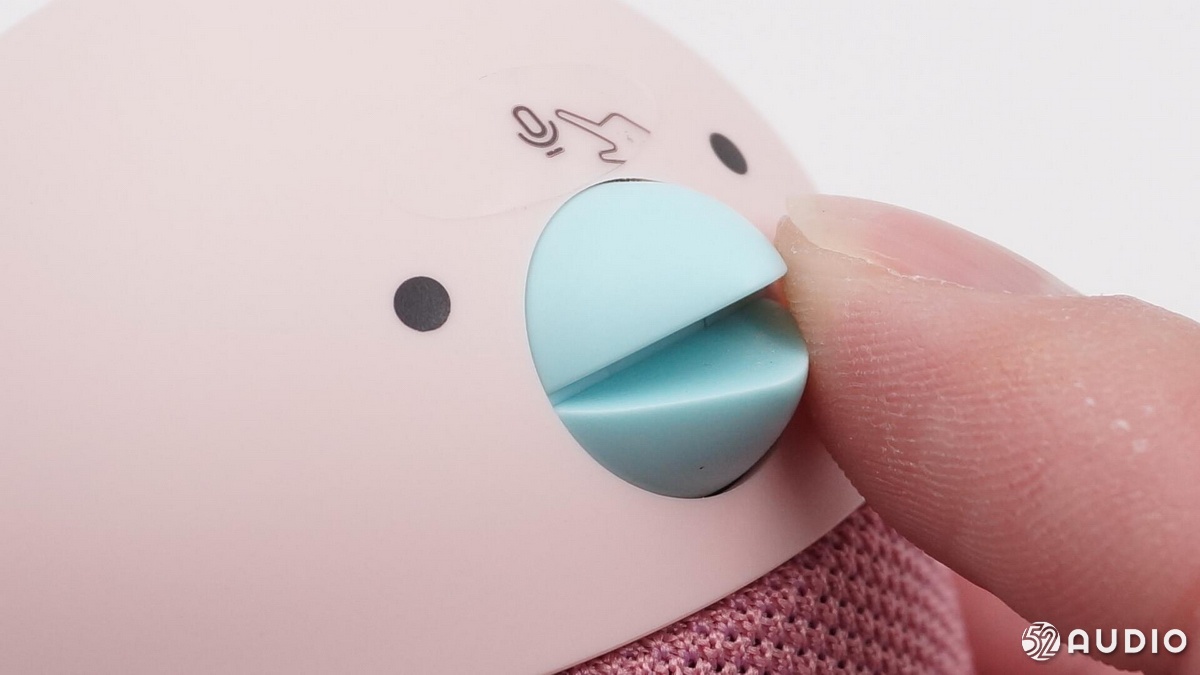

唤醒语音助手时，鸟嘴会闭合一次，图为张开时的状态。

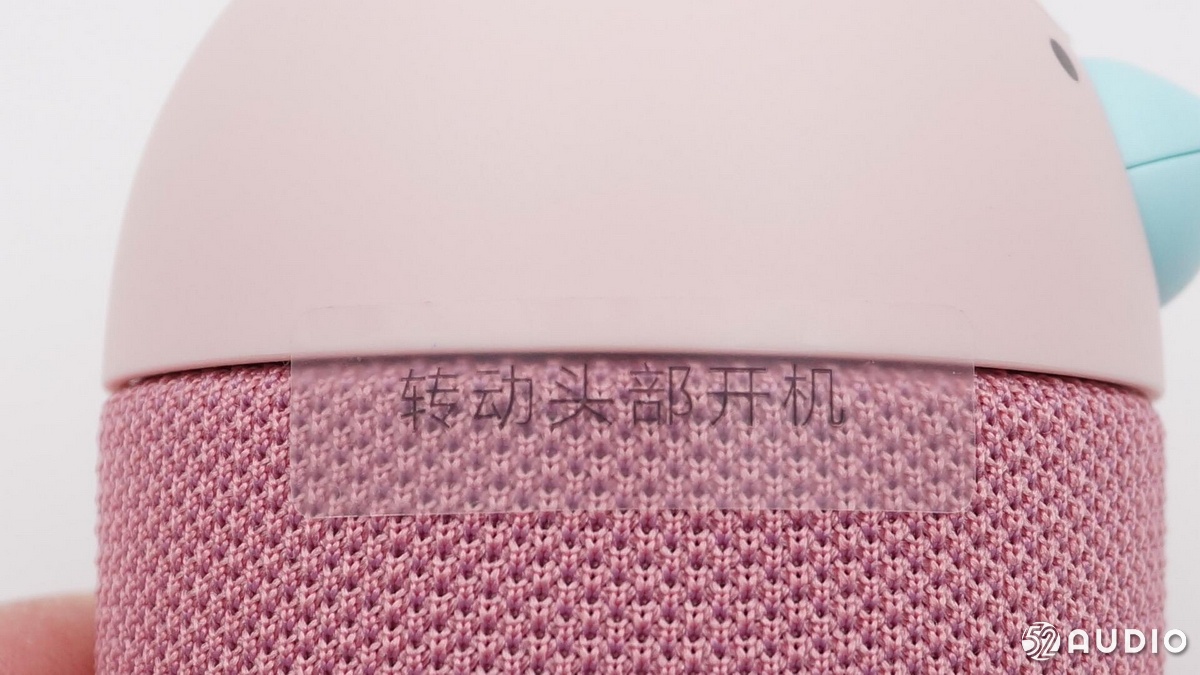

“转动头部开机”的提示胶条。

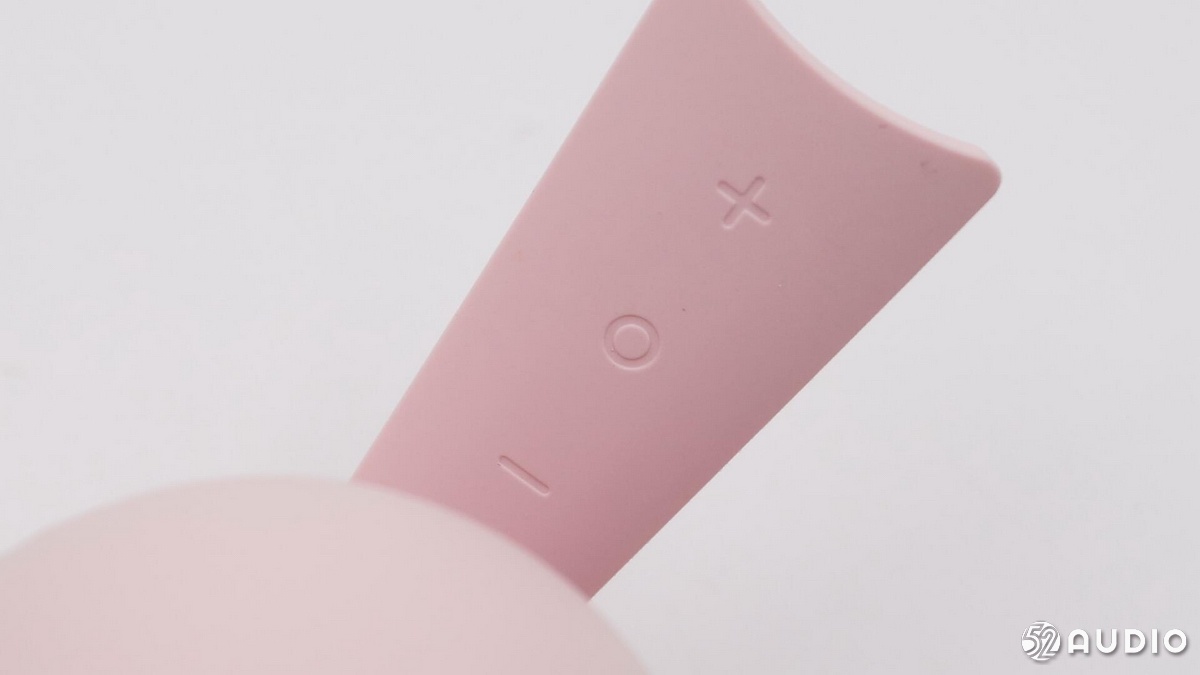

尾巴具有按键功能，三个按键自上至下为音量加键、*放播**/暂停键和音量减键。

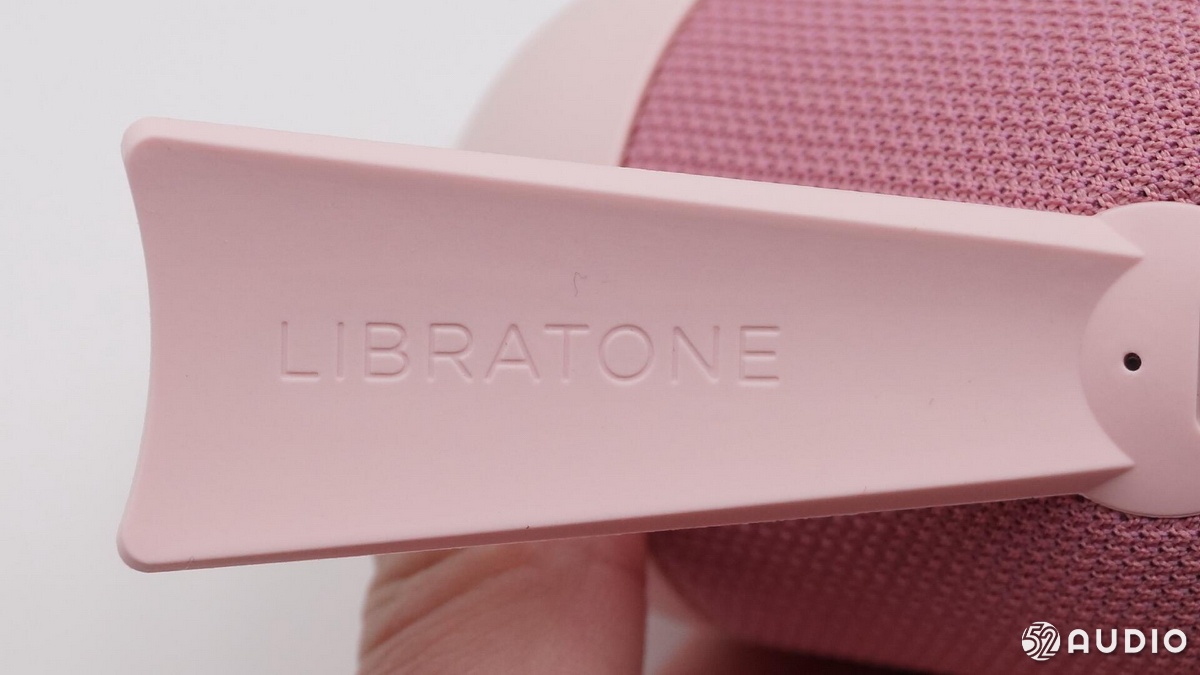

尾巴内侧印有“LIBRATONE”，小鸟音响的品牌名称。
尾巴底部是Type-C输入接口，上方有一颗指示灯。

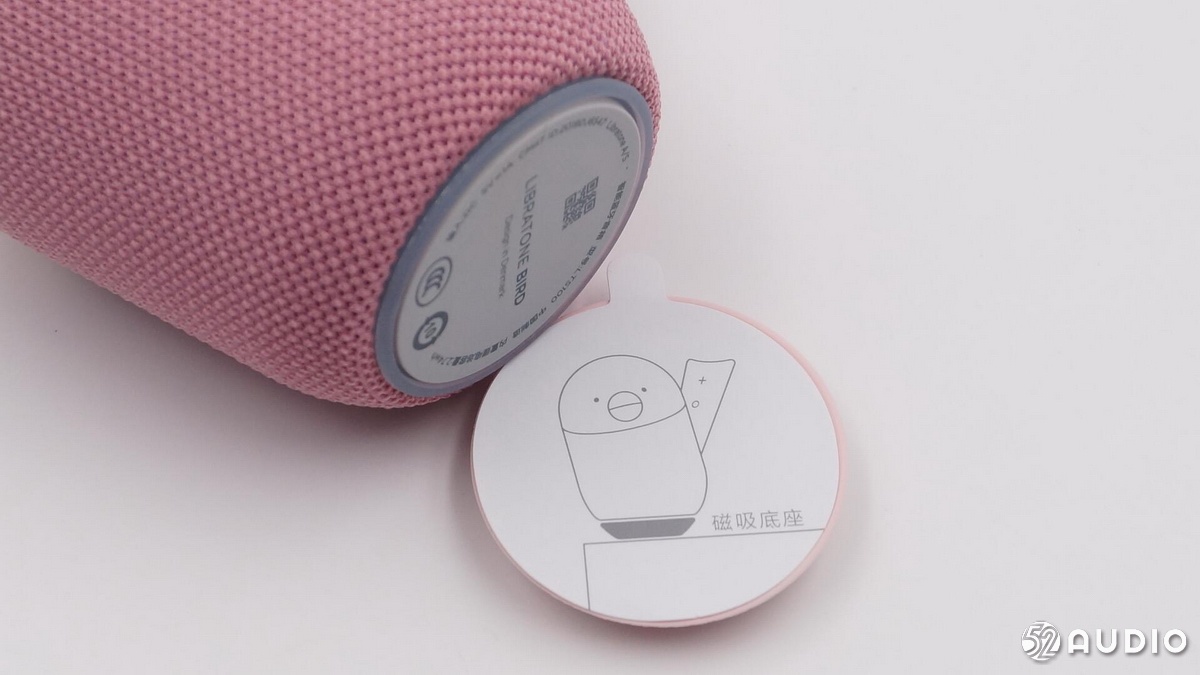

随音箱附带的磁吸底座，上面有一张使用说明的贴纸。

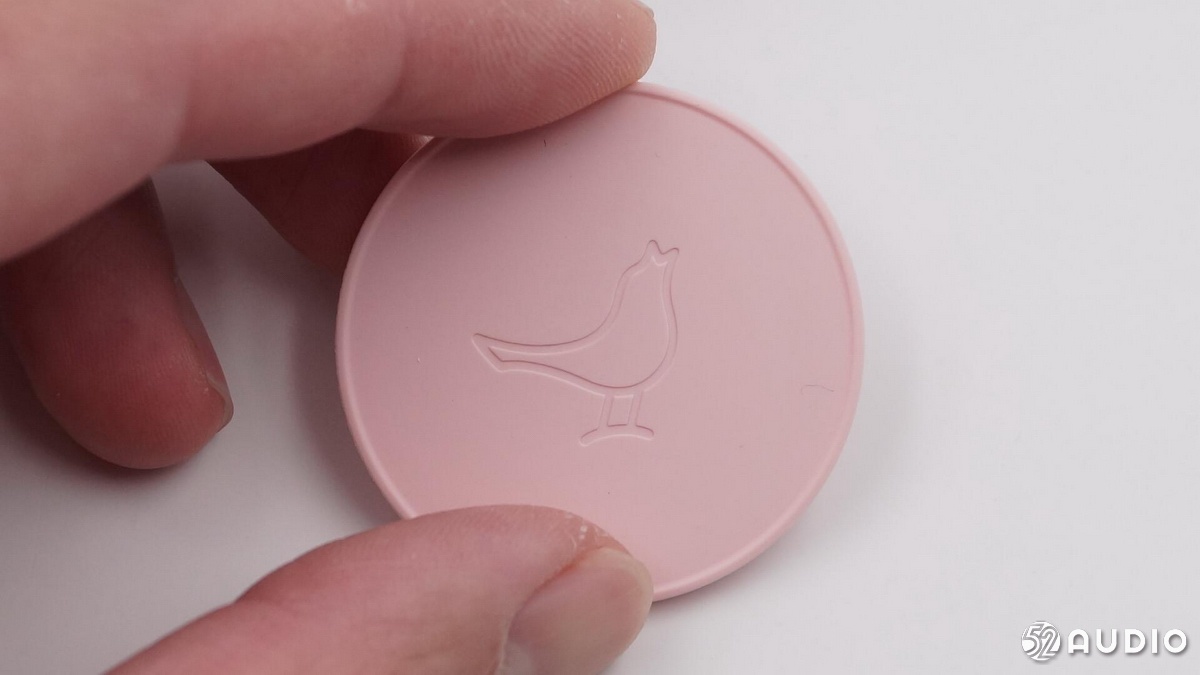

磁吸底座的底面刻有小鸟音响的品牌标志。

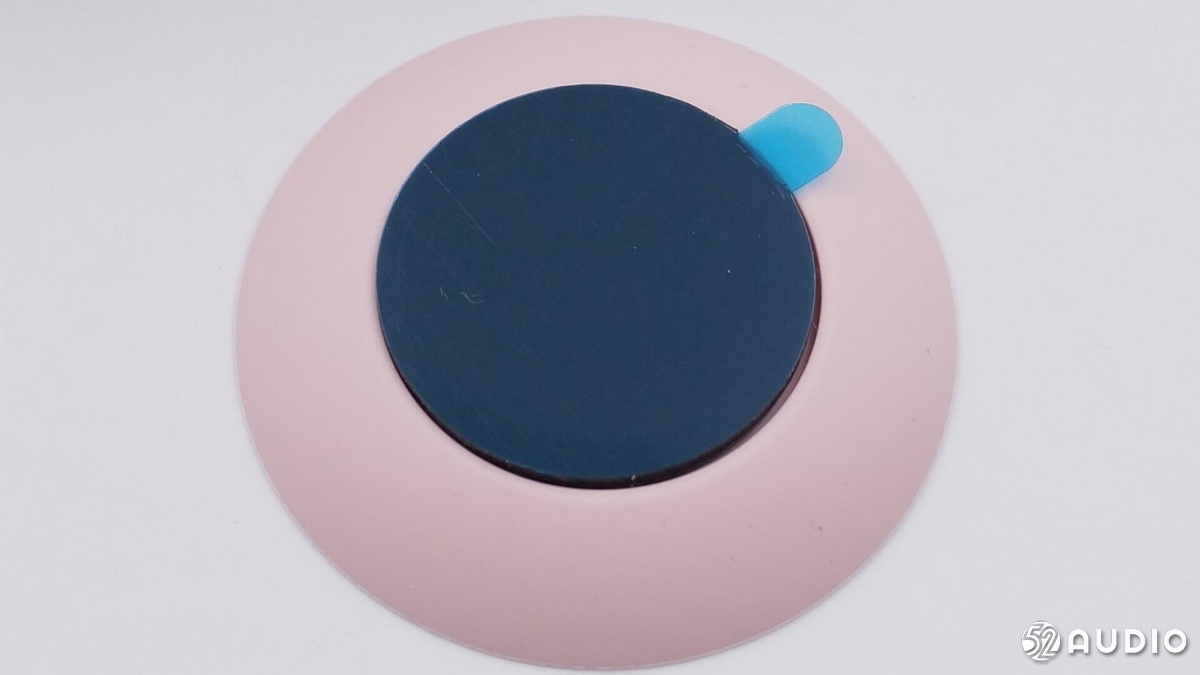

撕去使用贴纸后的磁吸底座特写，下面是双面胶，可以固定在桌子等物品上。

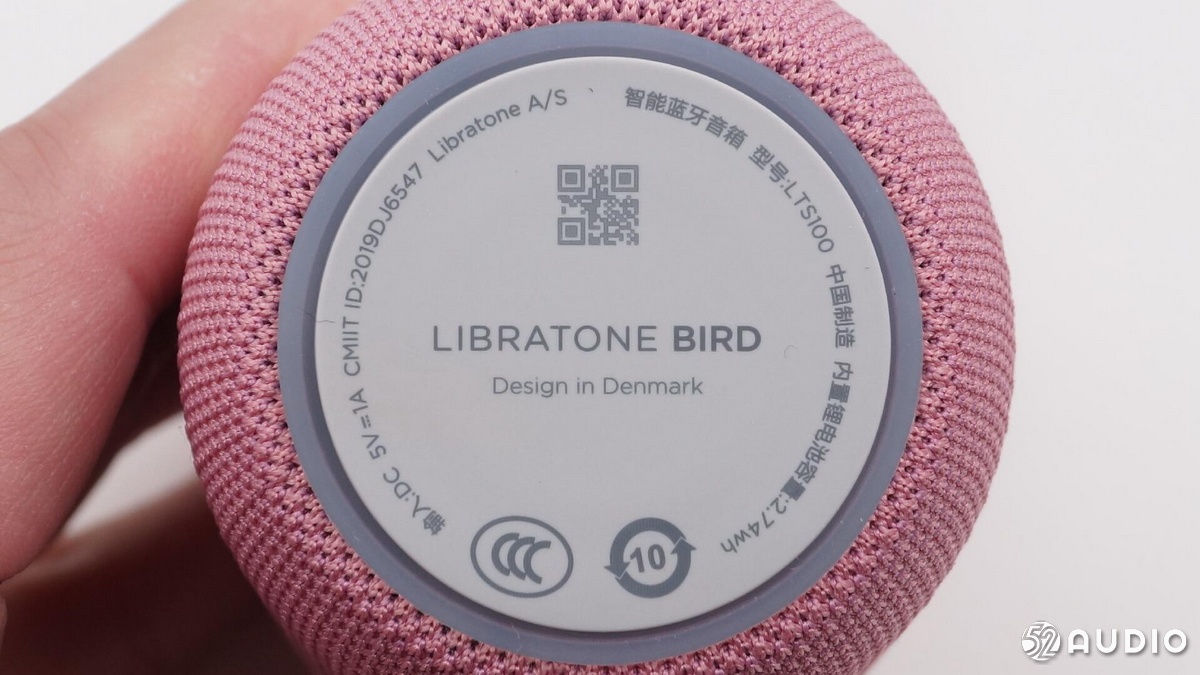

BIRD智能音箱底部特写，上面有输入、CMIIT ID、型号和内置锂电池容量等信息。音箱底部采用磁吸设计，可以轻松吸附在铁质金属的表面。
BIRD智能音箱向右转动头部，此时为开机状态。
向左转动头部，此时为开机状态。 二、小鸟音响BIRD智能音箱 拆解
加热BIRD智能音箱底部，取出透明底座，隐约可以看到里面的磁铁。

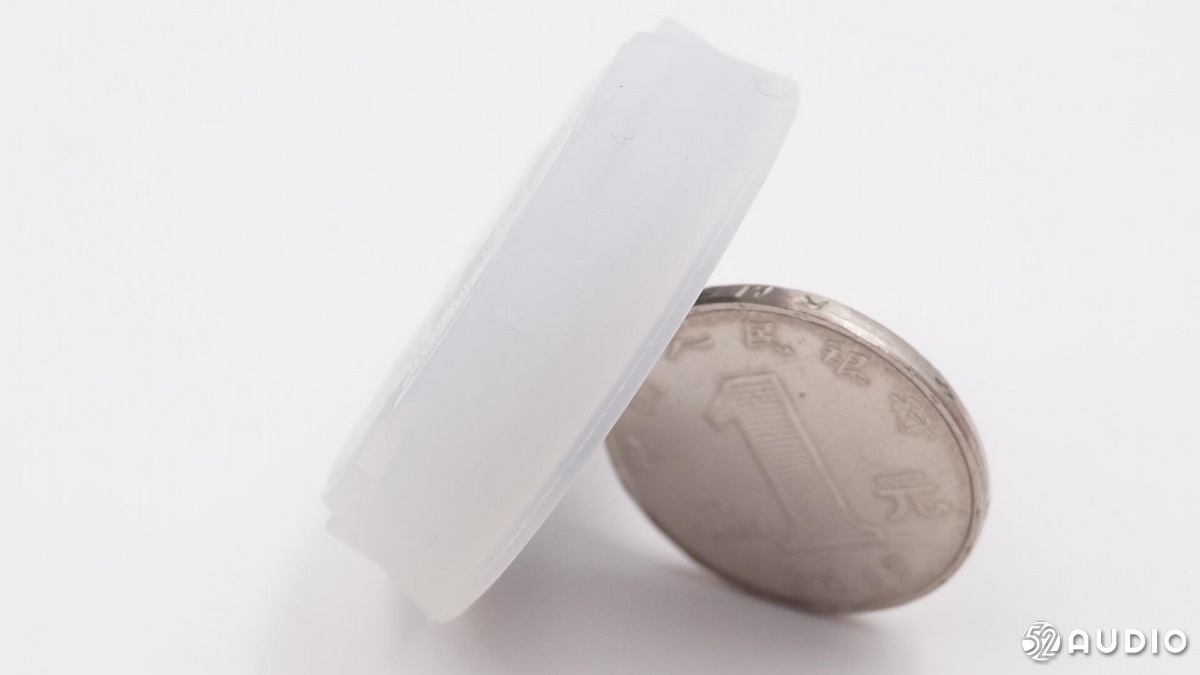

透明底座比较厚，内有磁铁，可以起到吸附和配重的作用。

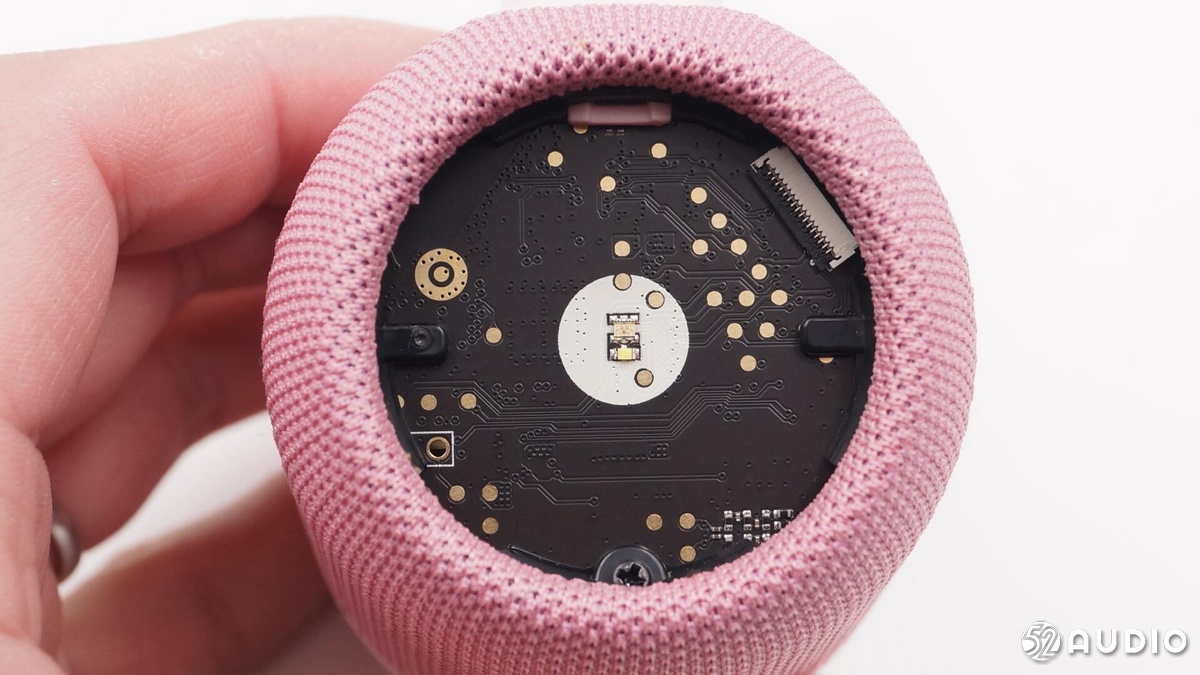

音箱底部特写。

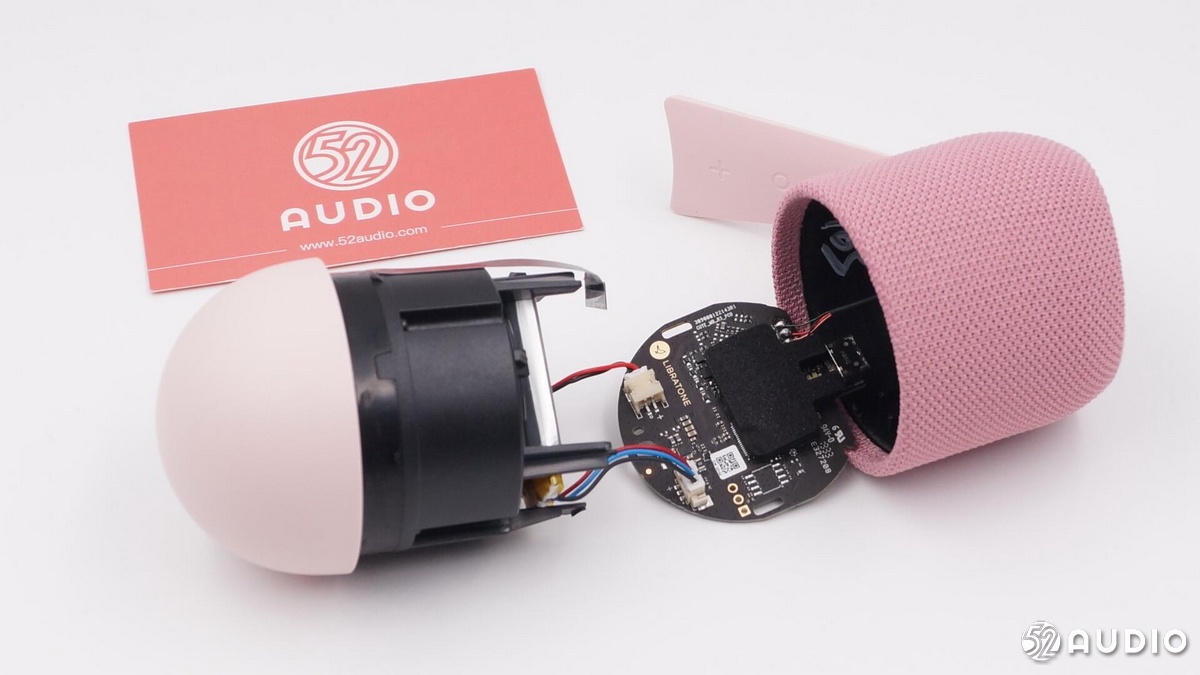

取出音箱内部结构。
电池信息特写，重庆紫建电子有限公司，3.7V 740mAh。

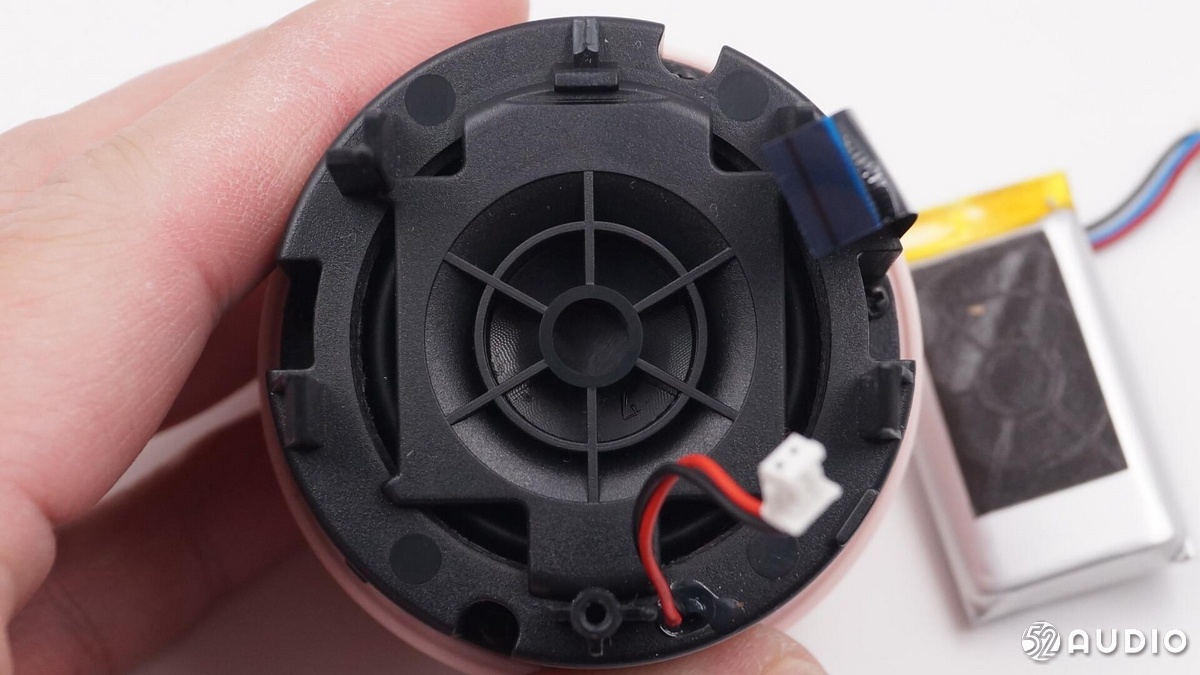

取下电池露出扬声器，现在我们看到的是导音锥。

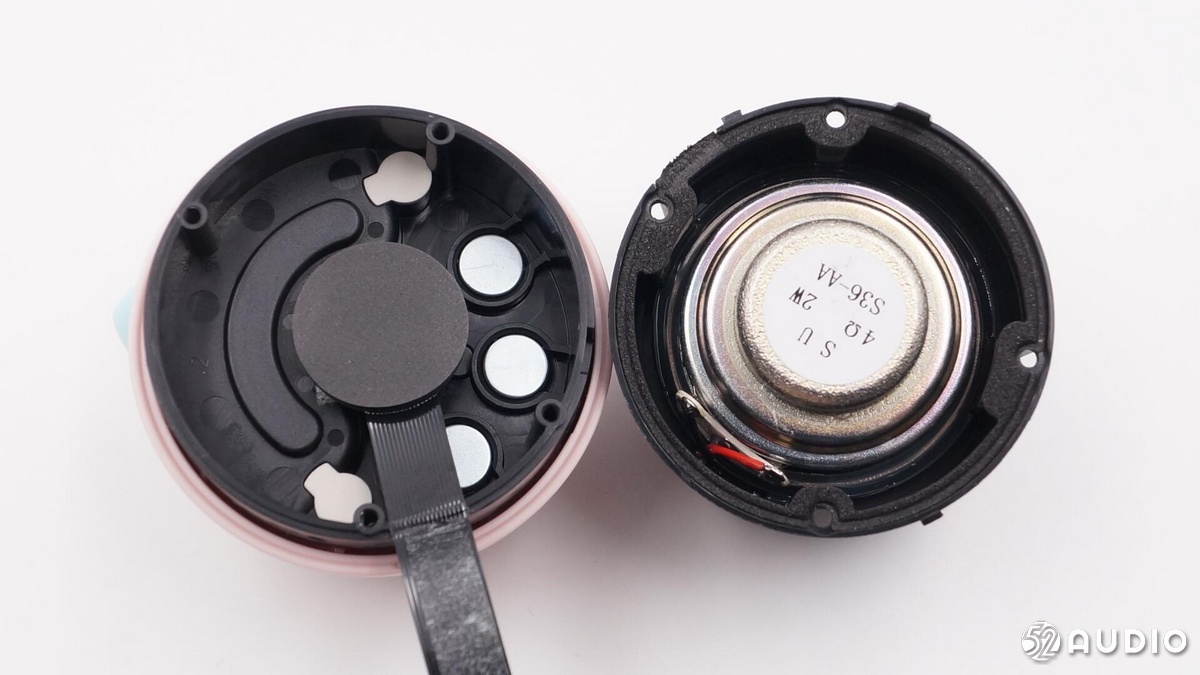

打开音腔，露出扬声器。

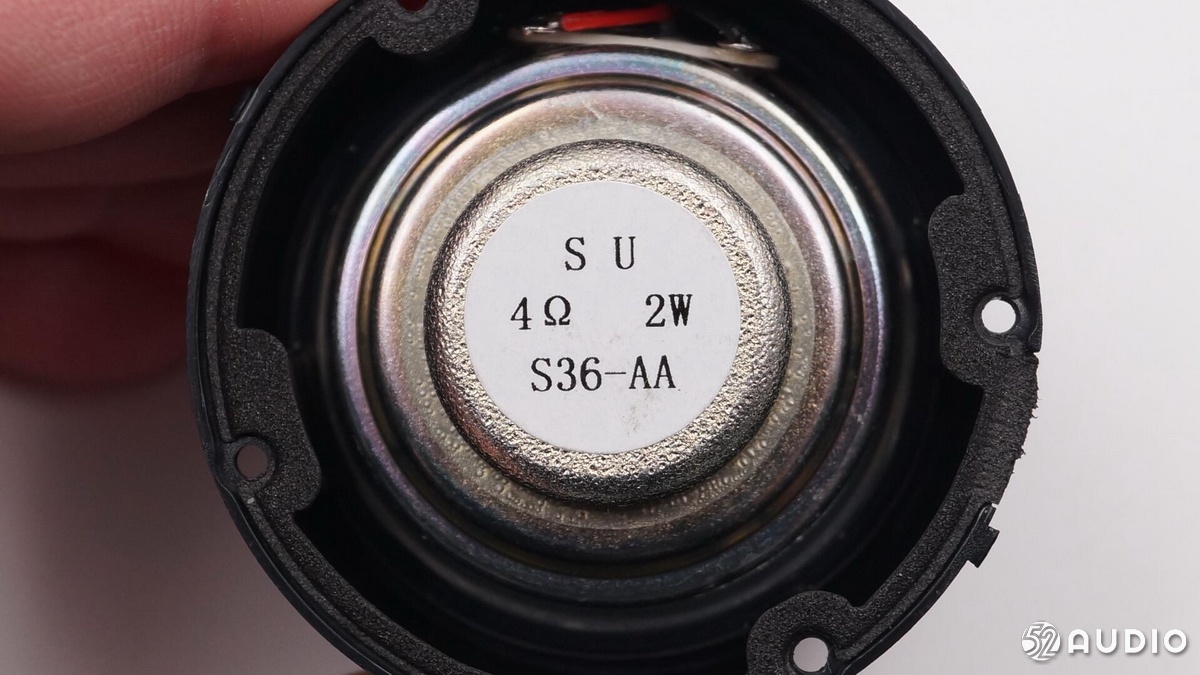

1.5英寸全频扬声器特写，贴纸信息：S U，额定阻抗4Ω，额定功率2W，S36-AA。
螺丝开孔处有盖子，上下各一；右侧为圆形磁铁，共有三个。
分离音箱顶部外壳与主板。

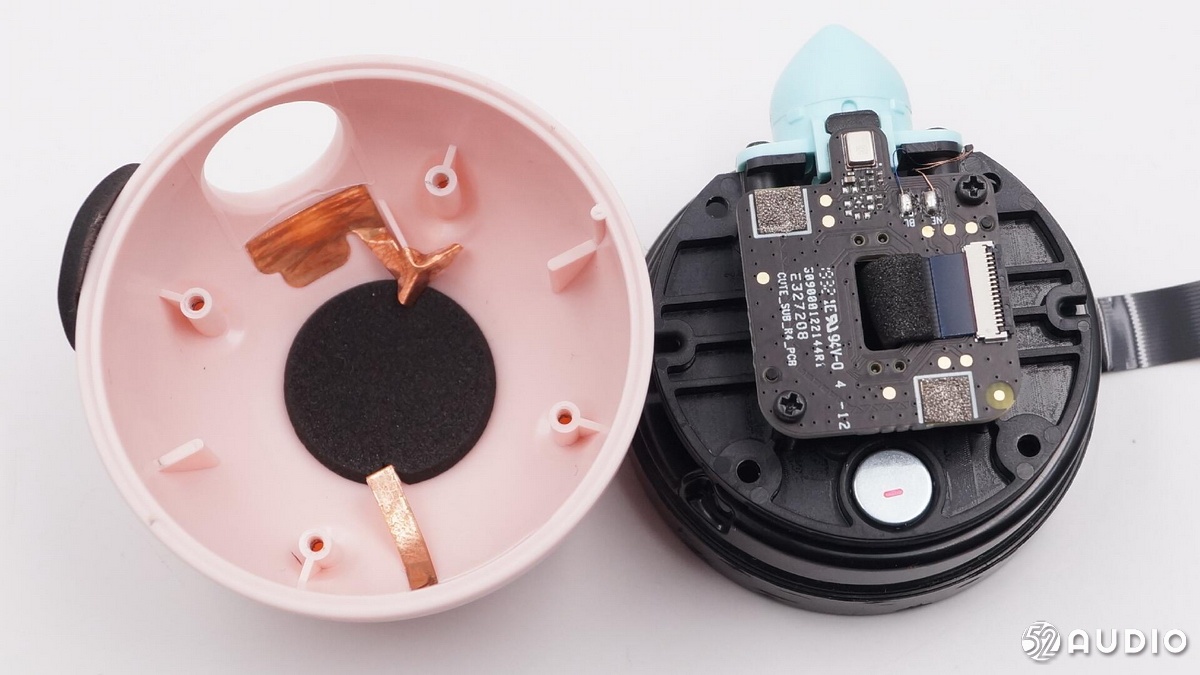

音箱顶部“鸟嘴”处的开孔，上方是触摸感应的铜箔，连接到电路板上。
开孔处的对侧也有一个预留的触控感应铜箔。

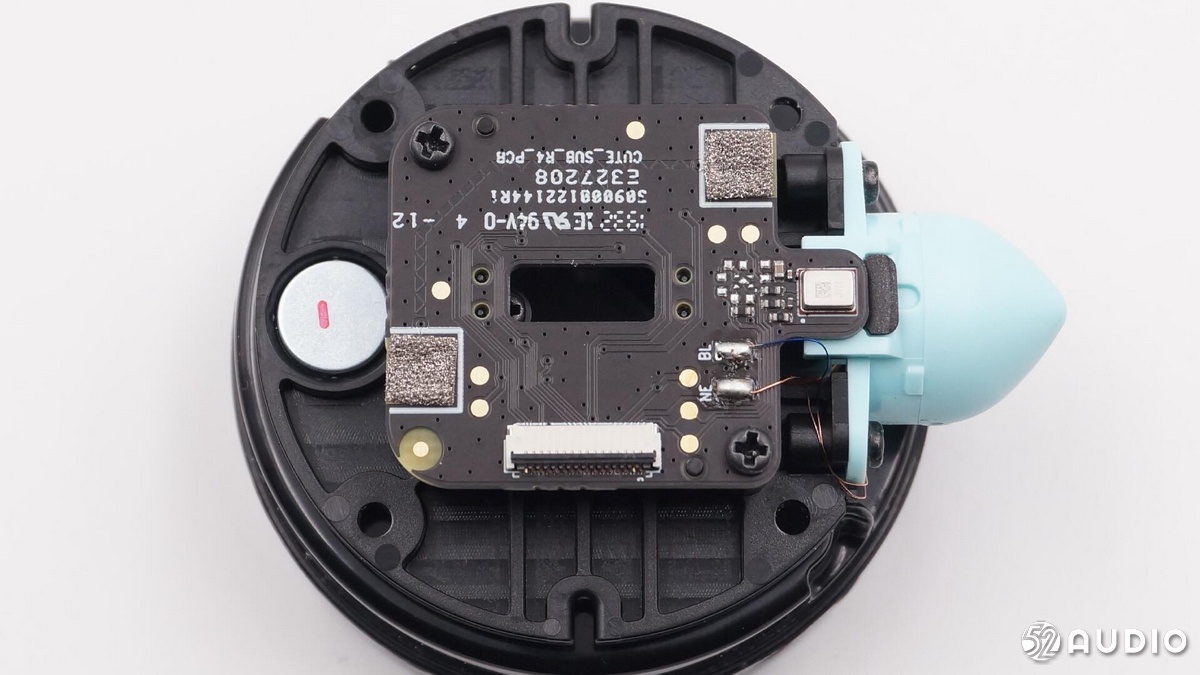

音箱顶部的主板特写。

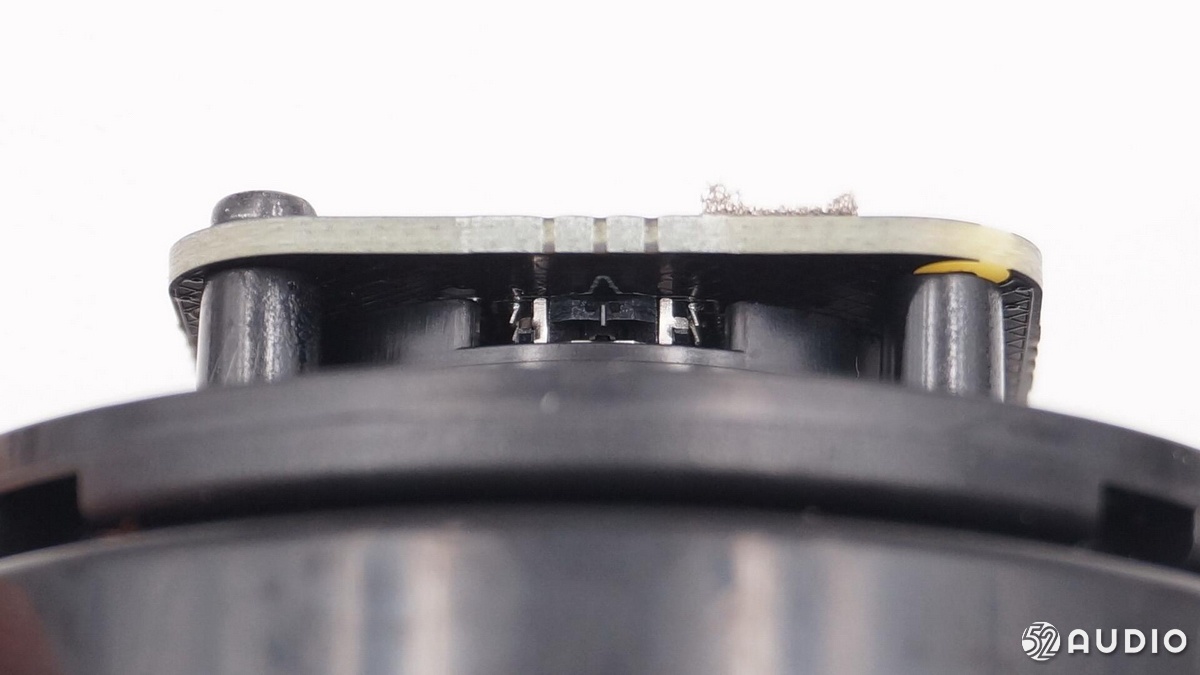

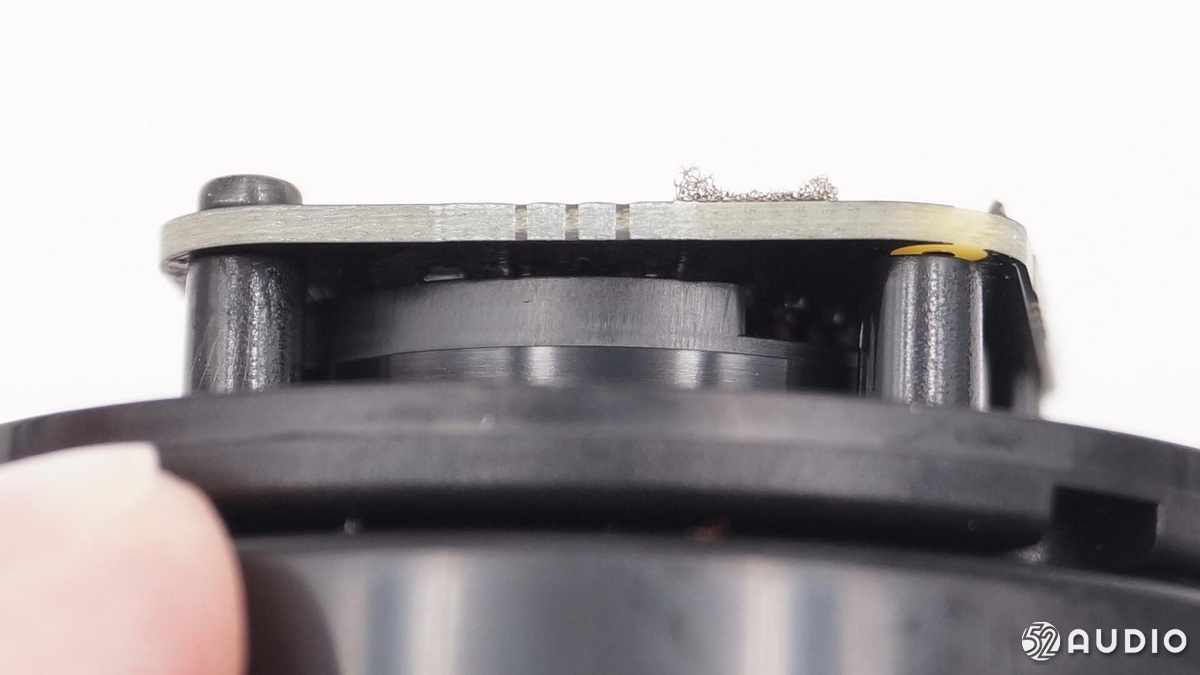

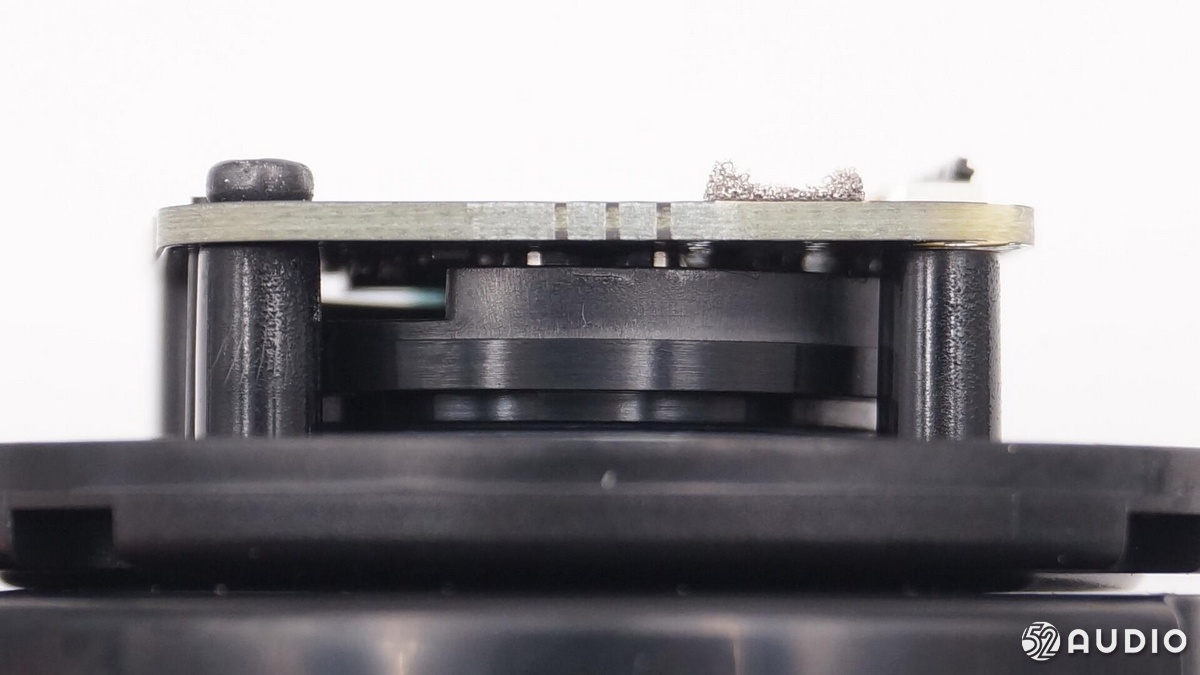

“鸟头”也就是电源开关居中时的内部结构特写。
电源开关右转时的内部结构特写。
电源开关左转时的内部结构特写，鸟头左右旋转时，开关被按下，接通电源。

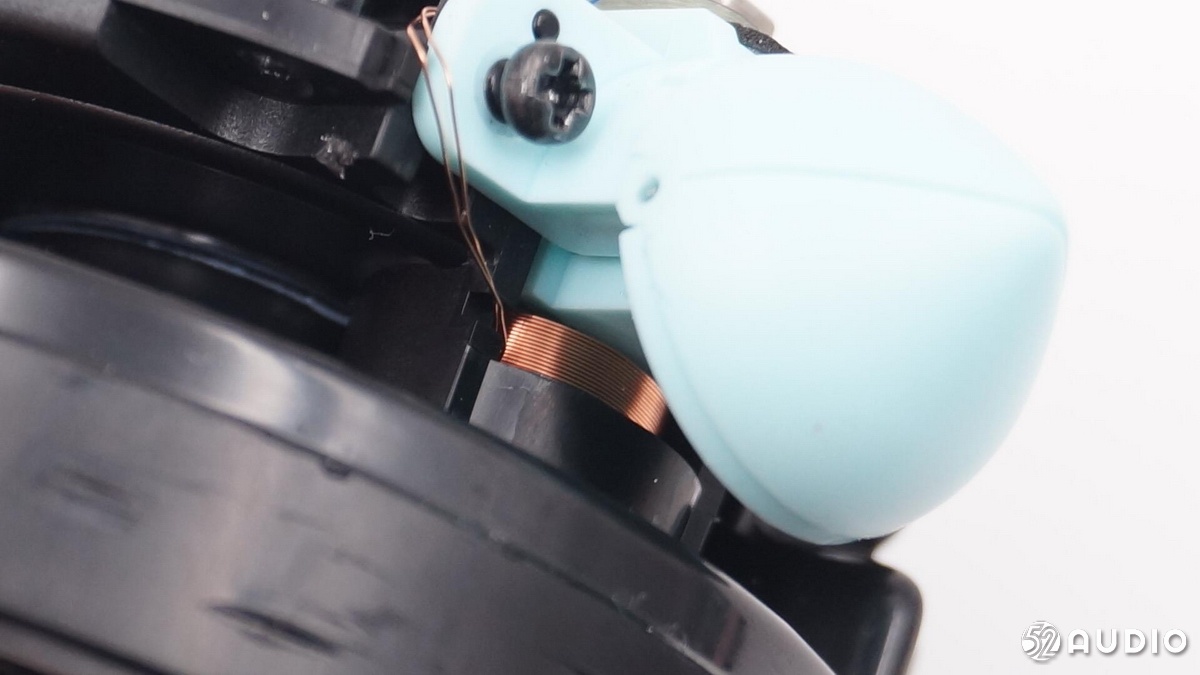

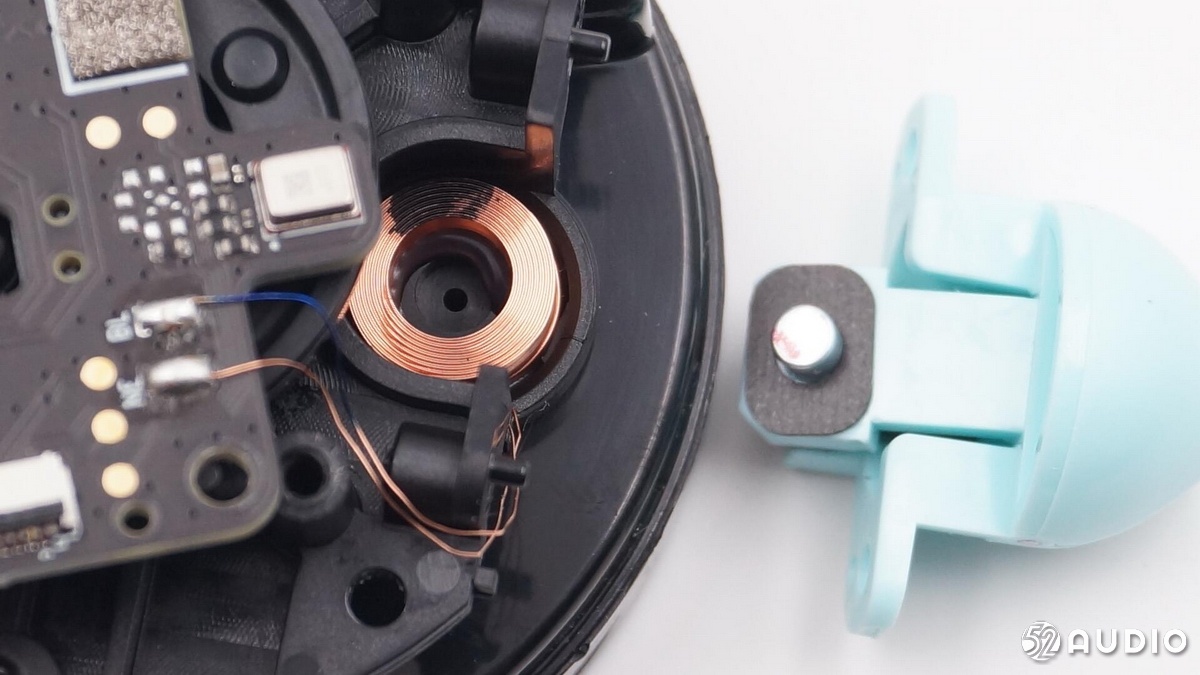

鸟嘴开关由电磁线圈控制，通电时鸟嘴会张开，断电时会闭合。
电磁线圈内部特写。

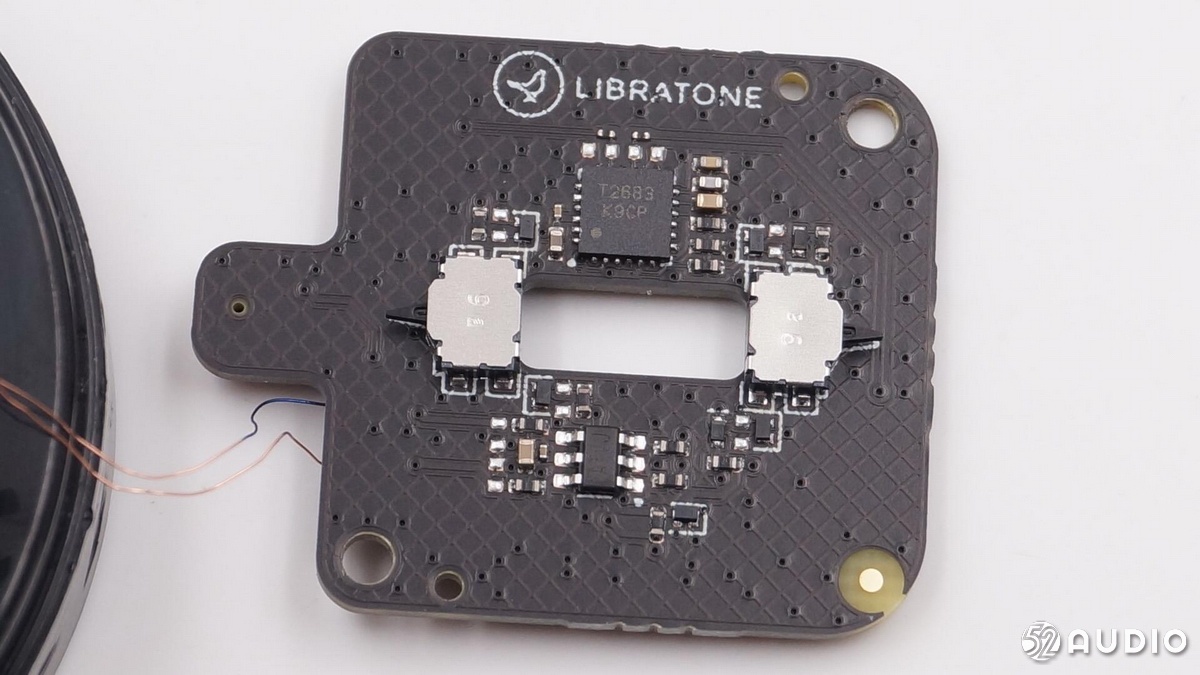

取下音箱顶部的主板，上方有LIBRATONE小鸟音响品牌名称和标志。
主板两侧的电源开关特写。

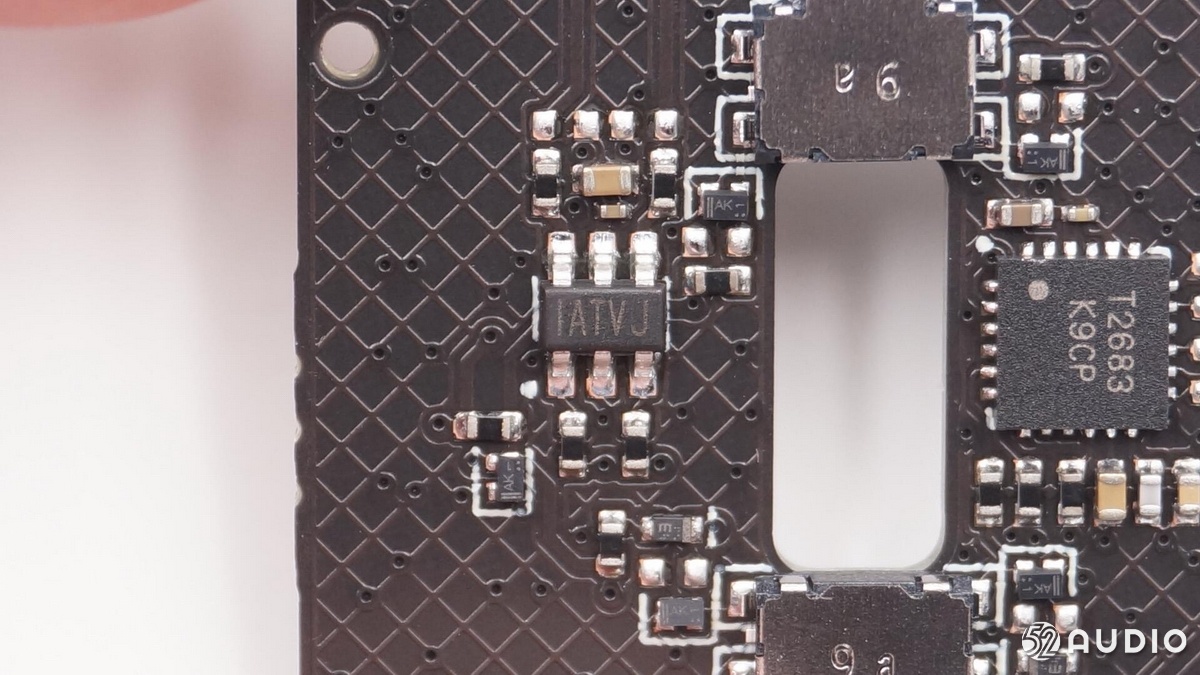

MPS MP6513 H桥马达驱动器，用于驱动电磁线圈，2.5V-5.5V供电，0.6A输出电流，支持多种操作模式及保护功能。

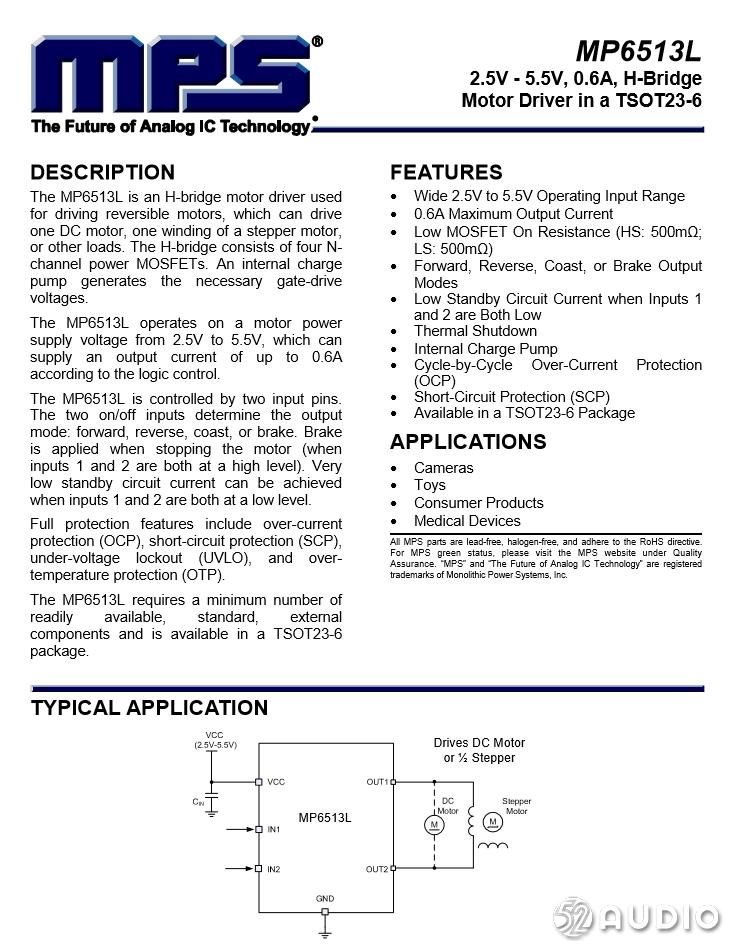

MPS MP6513 详细资料。

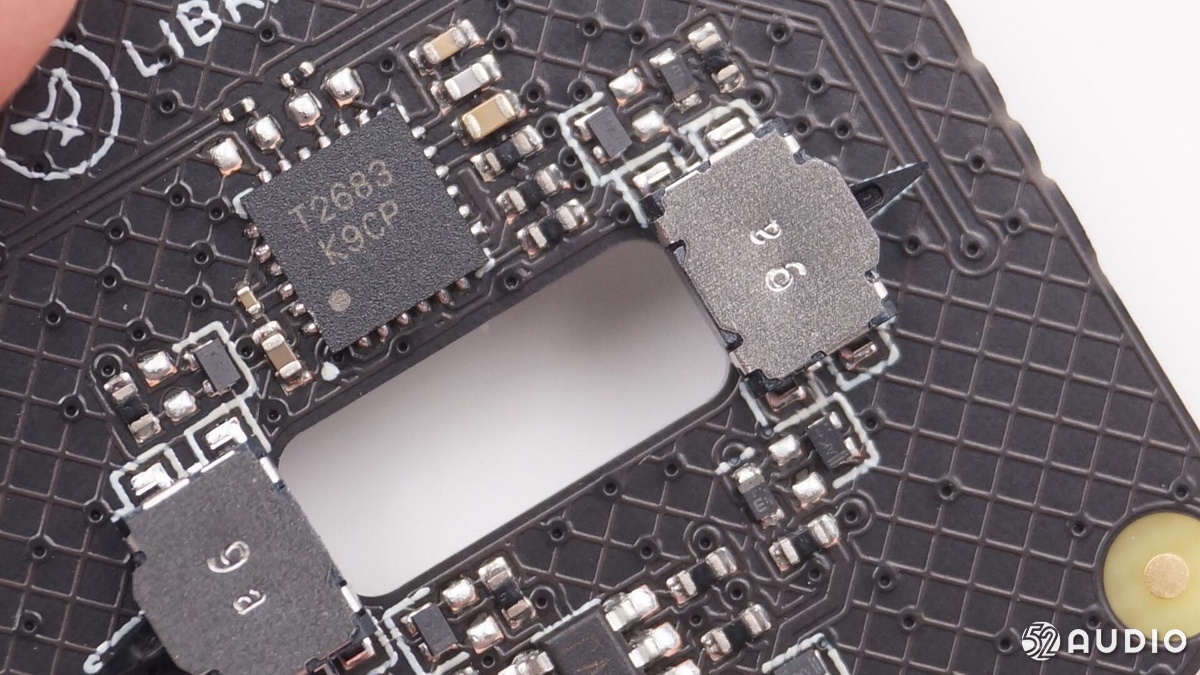

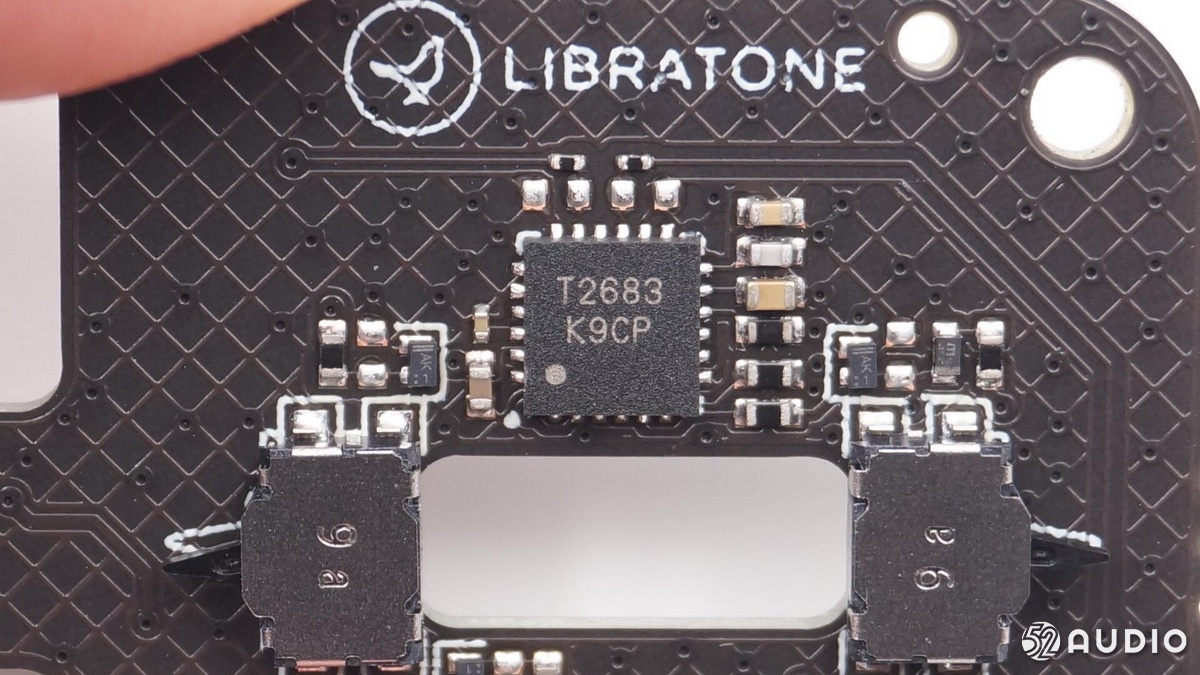

丝印T2683 K9CP的触控IC。

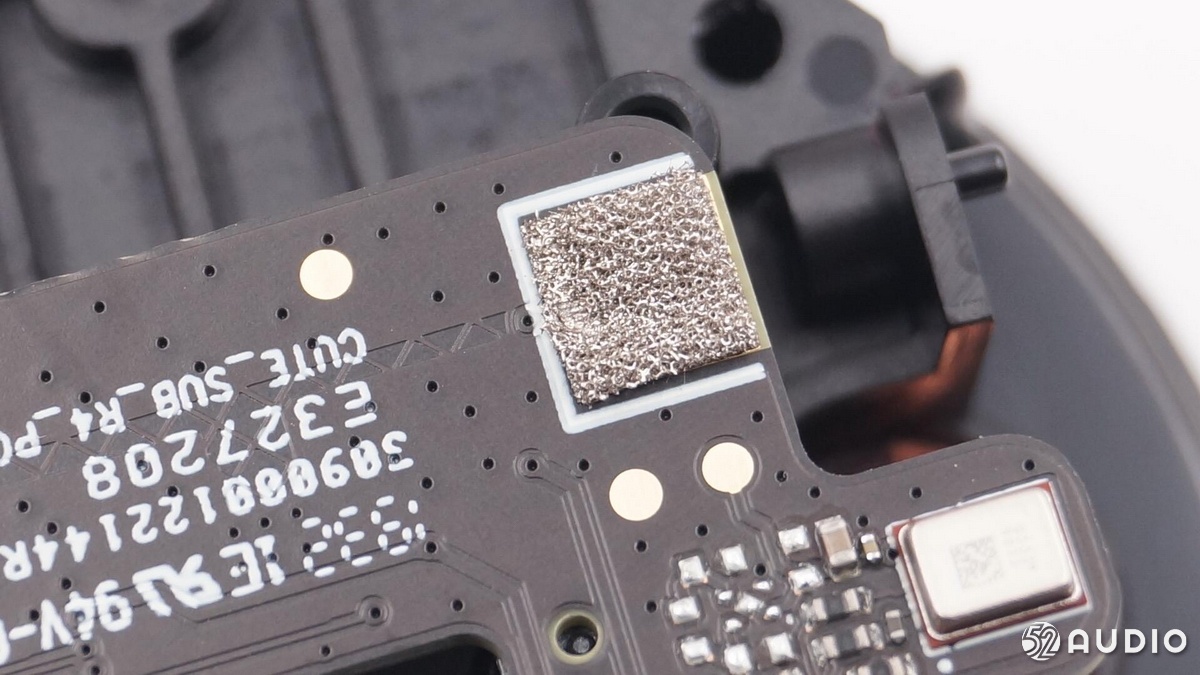

主板上的导电金属化海绵，连接到铜箔响应触摸。

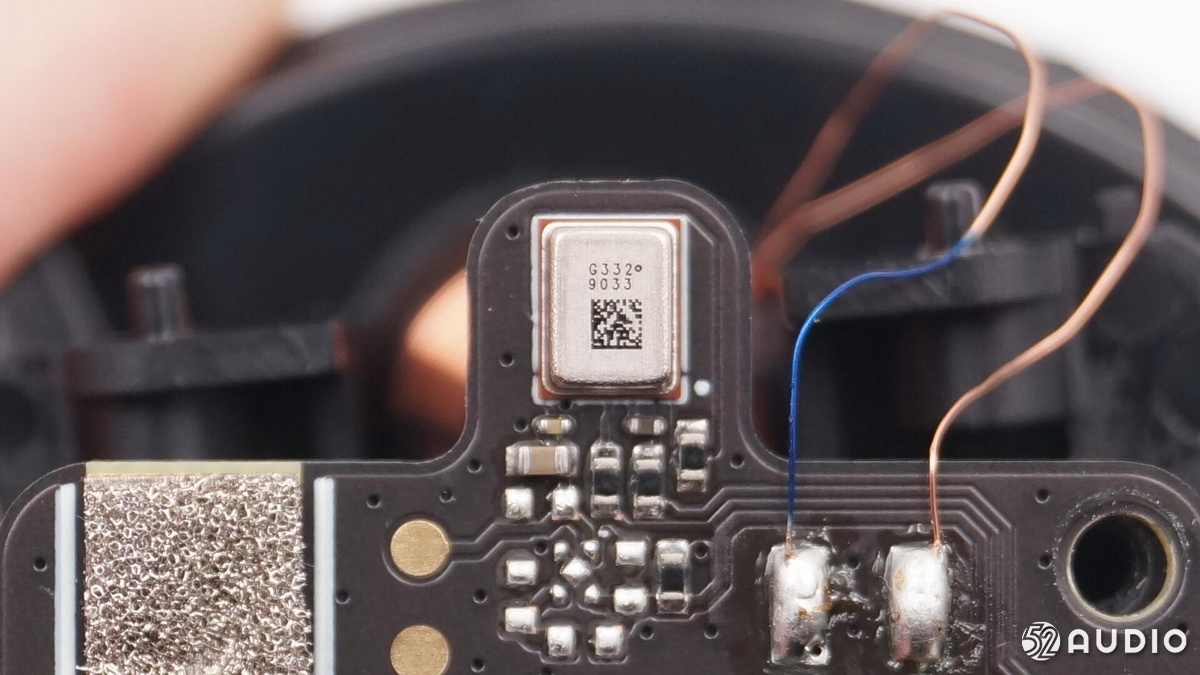

丝印G332 9033的MEMS贴片硅麦。

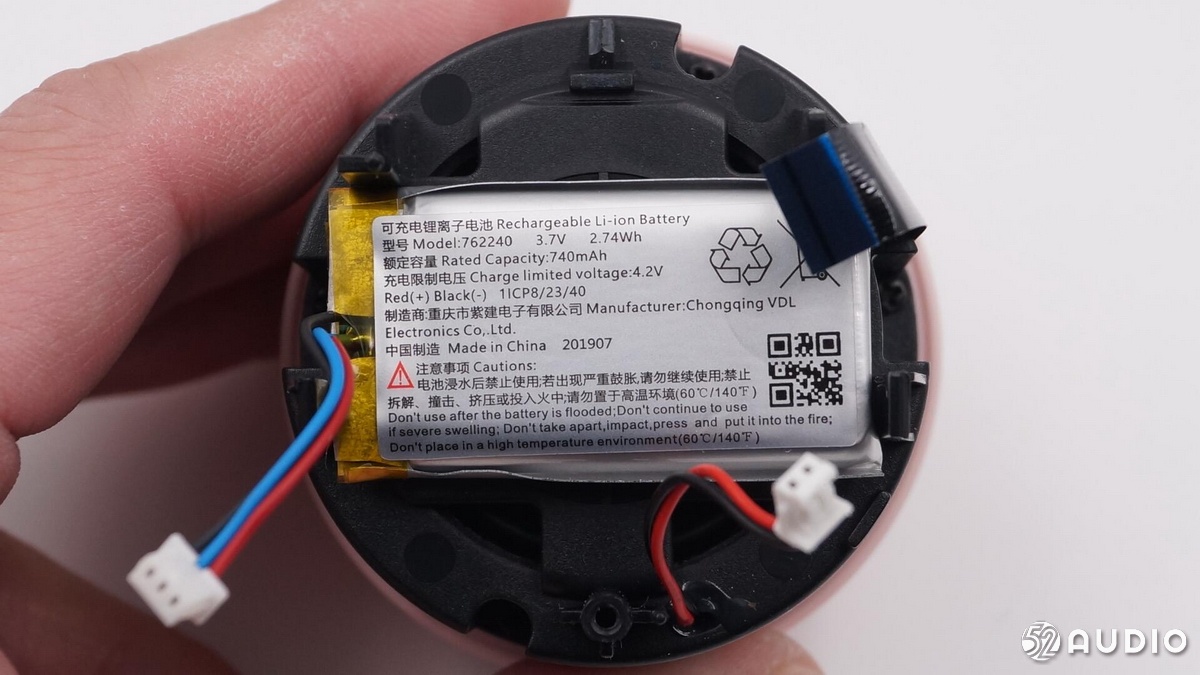

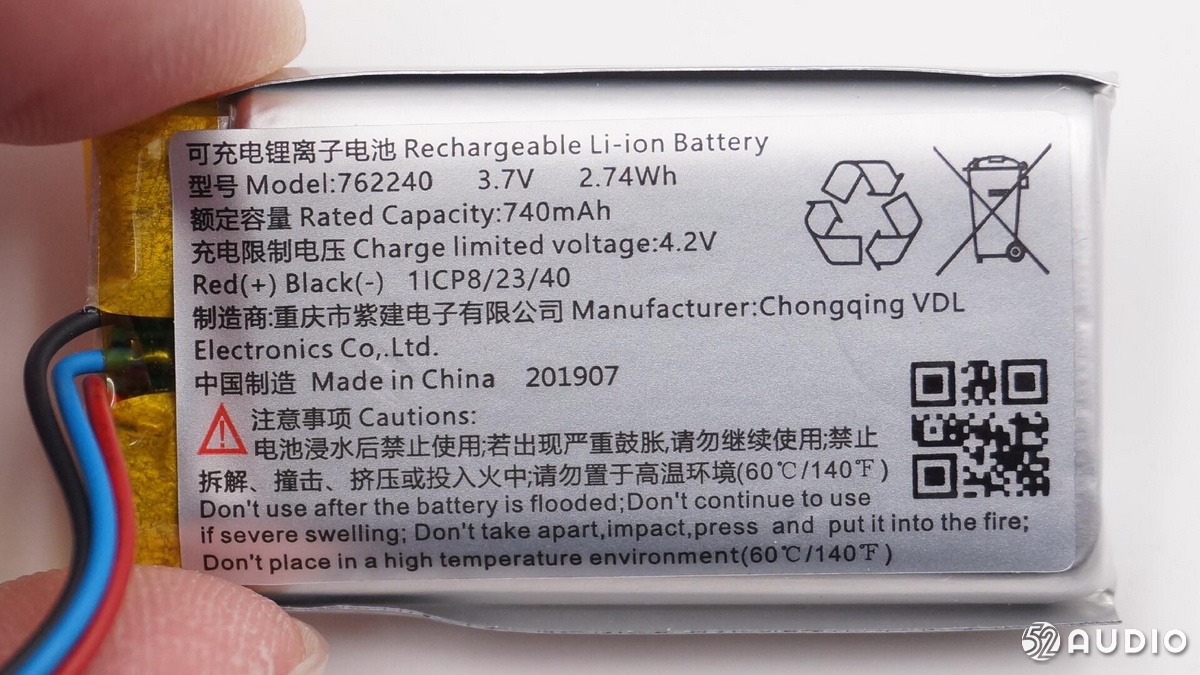

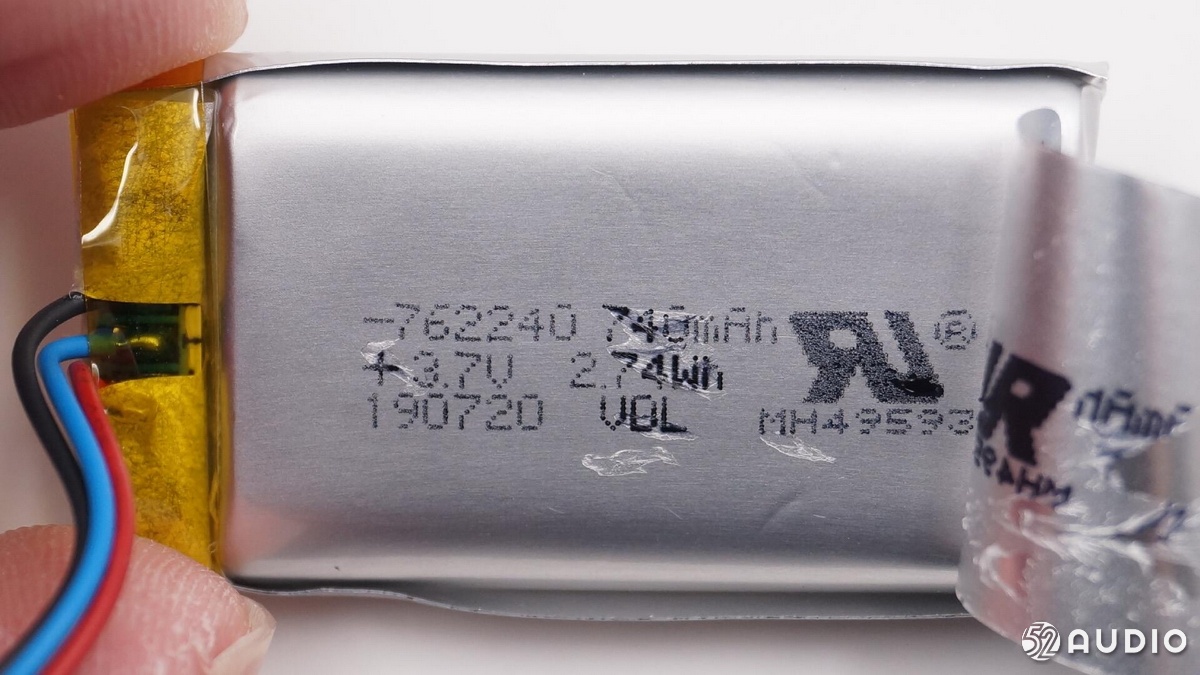

电池详细信息，型号：762240，3.7V，2.74Wh，额定容量：740mAh，充电限制电压：4.2V，制造商：重庆市紫建电子有限公司。
撕开贴纸印有电芯信息。

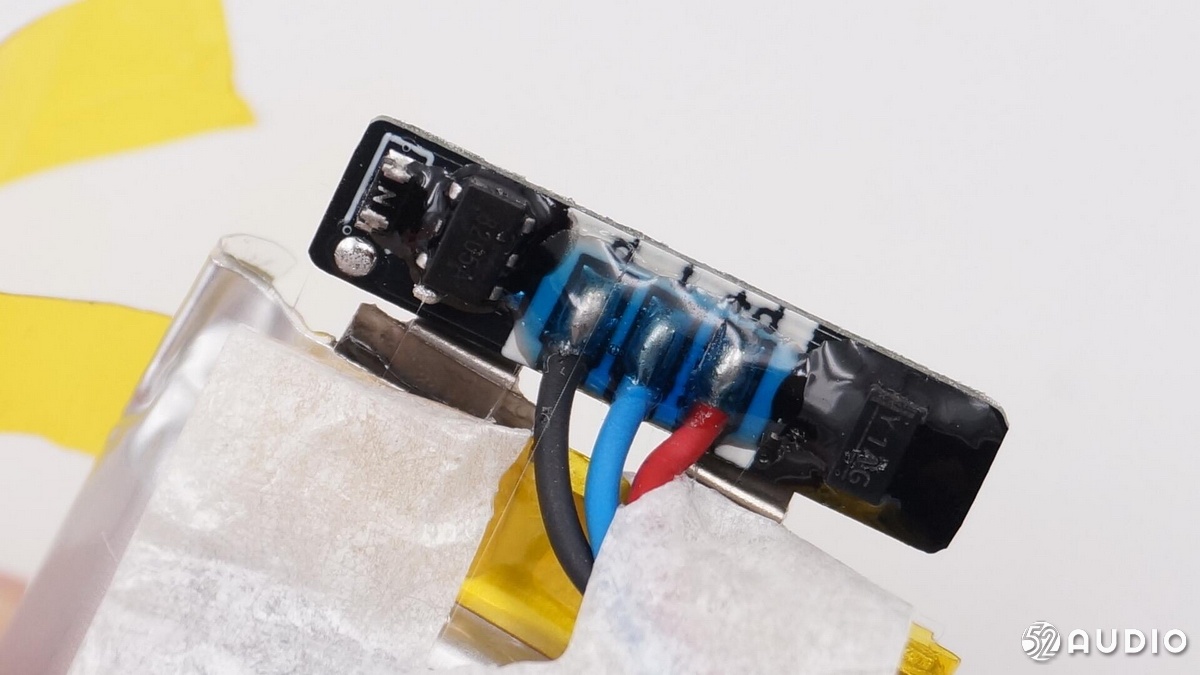

电池保护板特写，有胶水加固。
下面拆解音箱的尾巴部分。

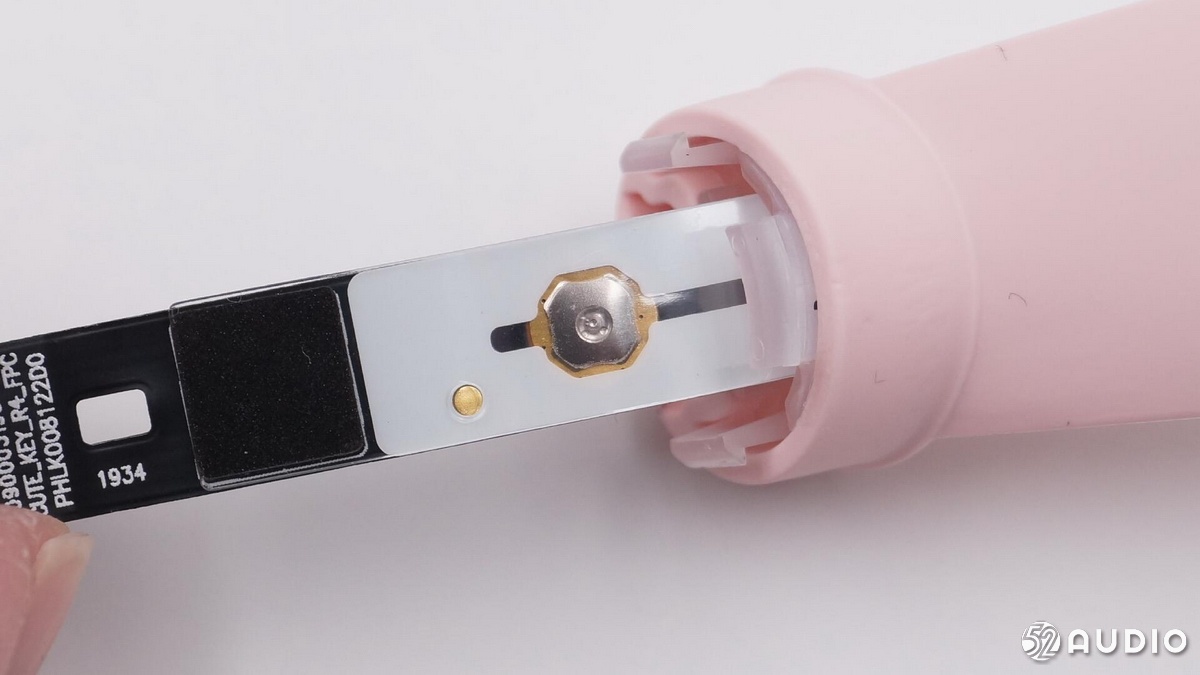

尾巴内的小板上有三颗微动按键，图为锅仔金属片特写。

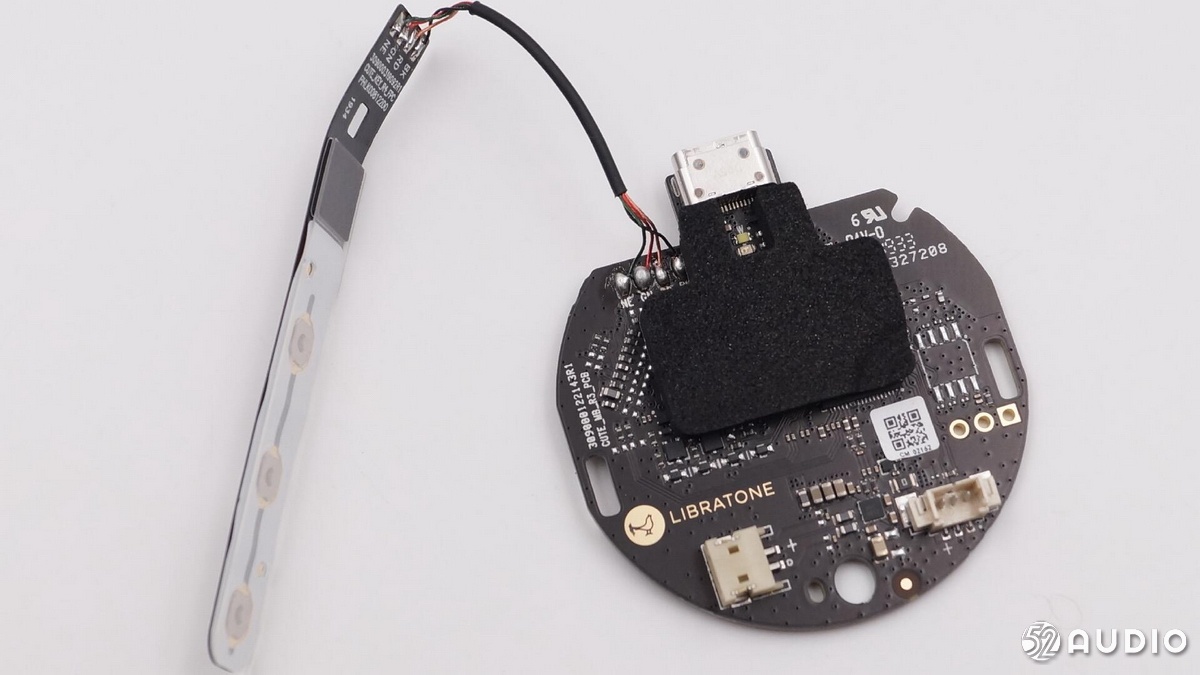

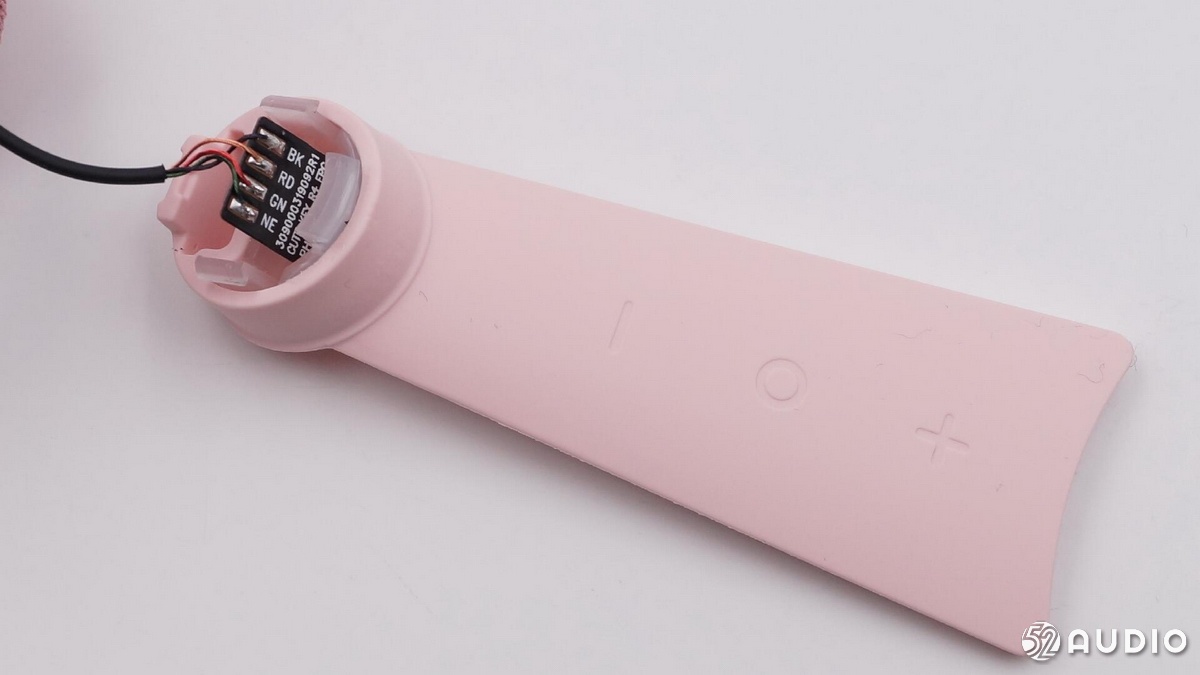

尾巴上的小板通过导线与音箱底部的主板相连，主板的核心区域有泡棉覆盖，左下角有小鸟音响的品牌标志和英文名：LIBRATONE。

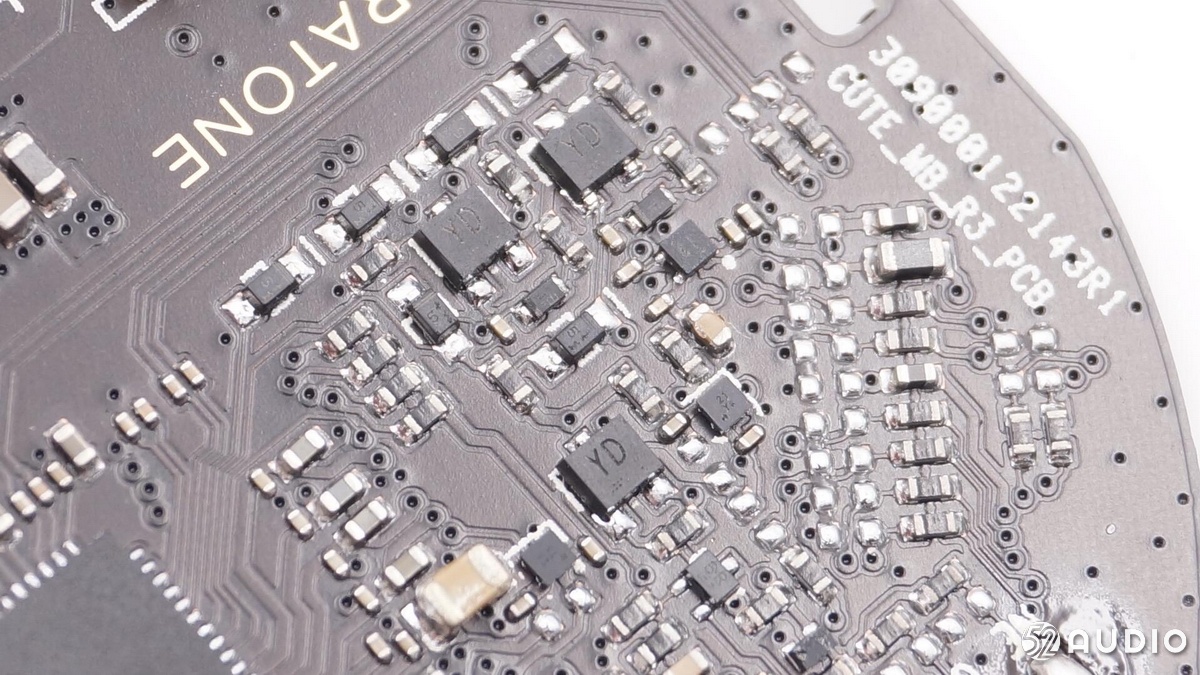

音箱底部主板的背部特写。

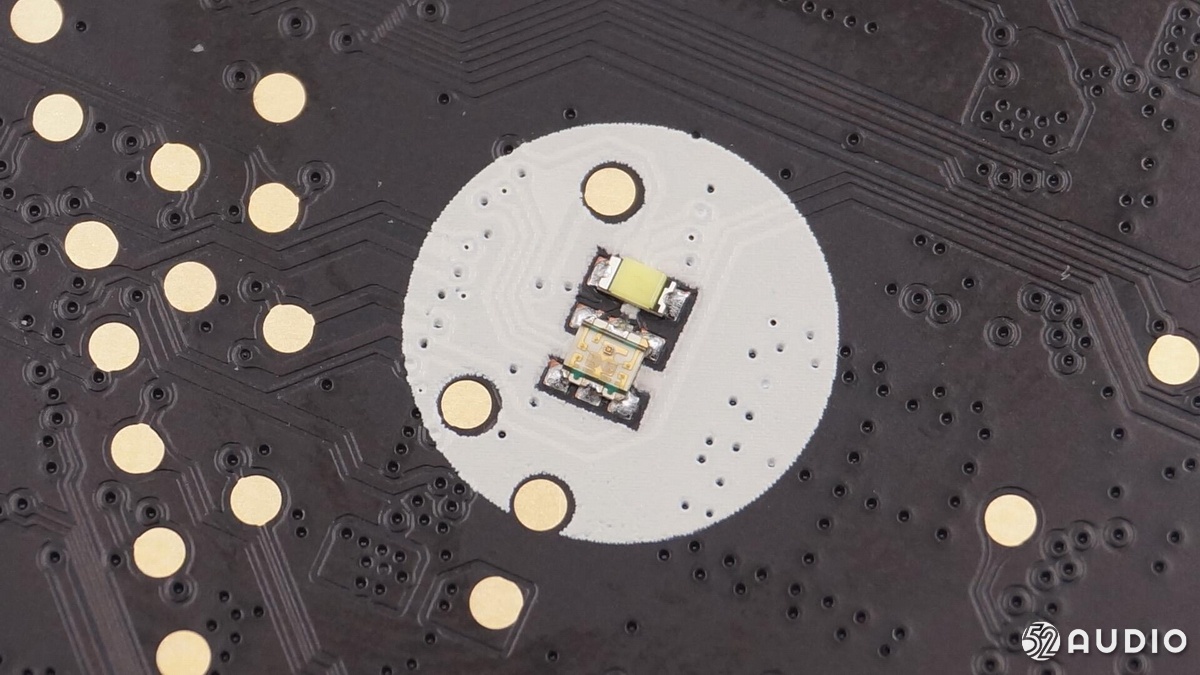

LED灯组特写，上方为单色LED，下方为多色LED。

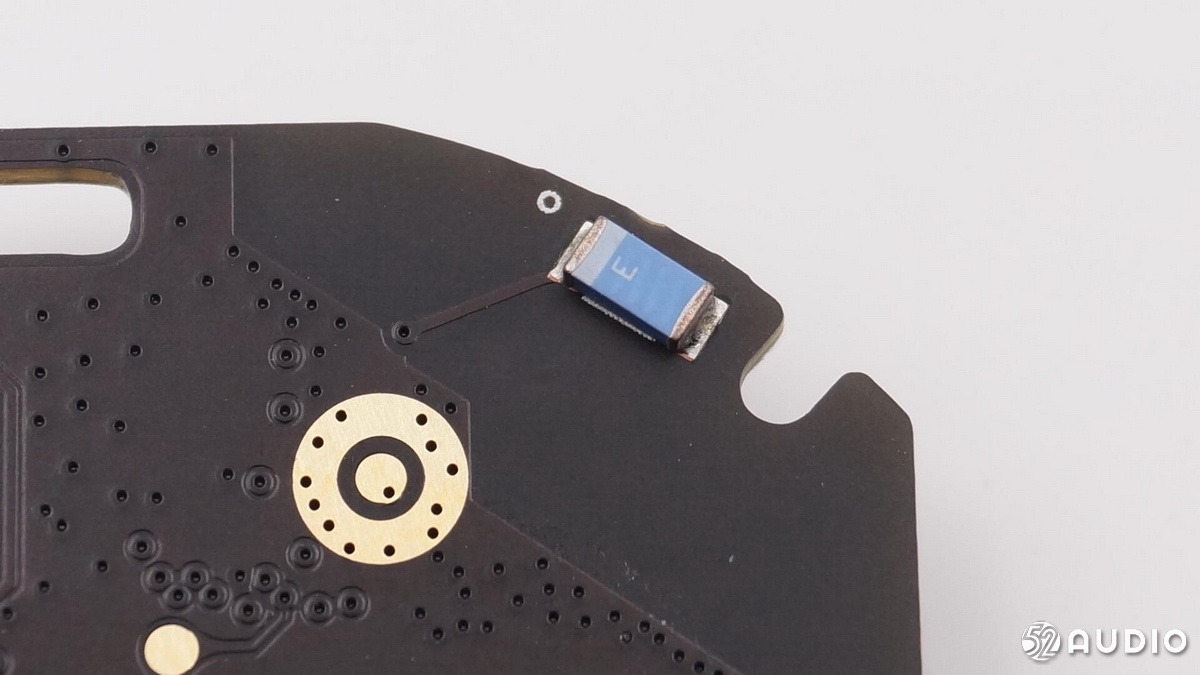

板载贴片陶瓷蓝牙天线特写。

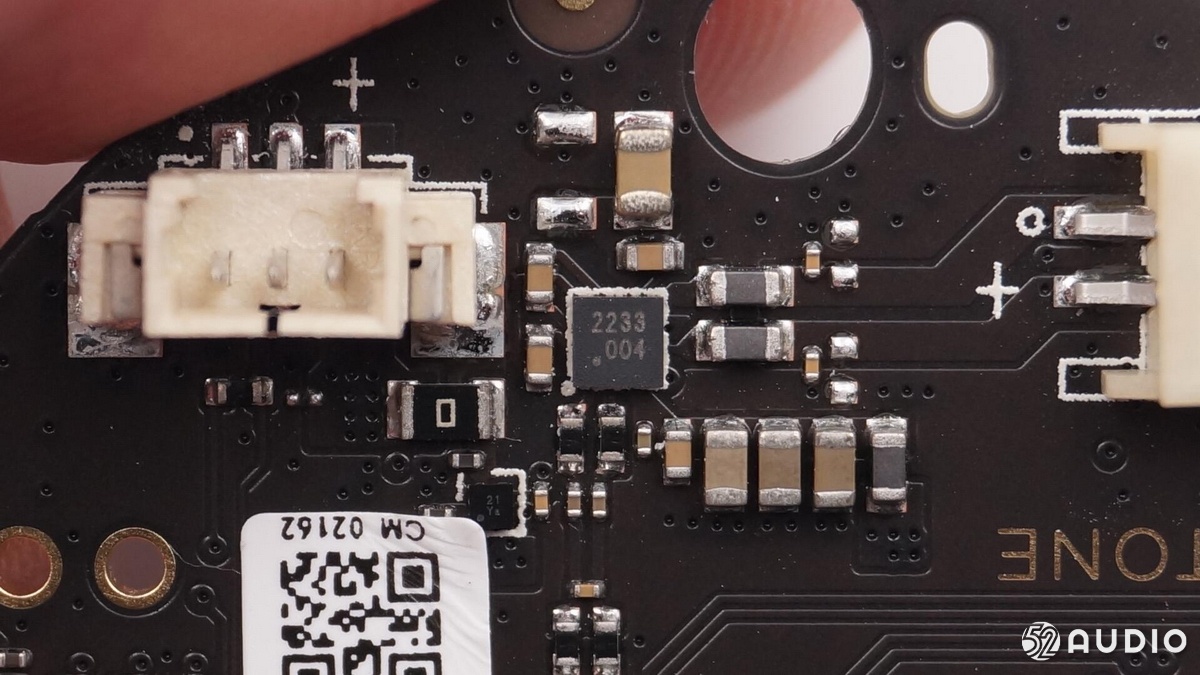

上海启攀微 CP2233 音频功放，采用电荷泵升压，右侧有输出滤波电感。

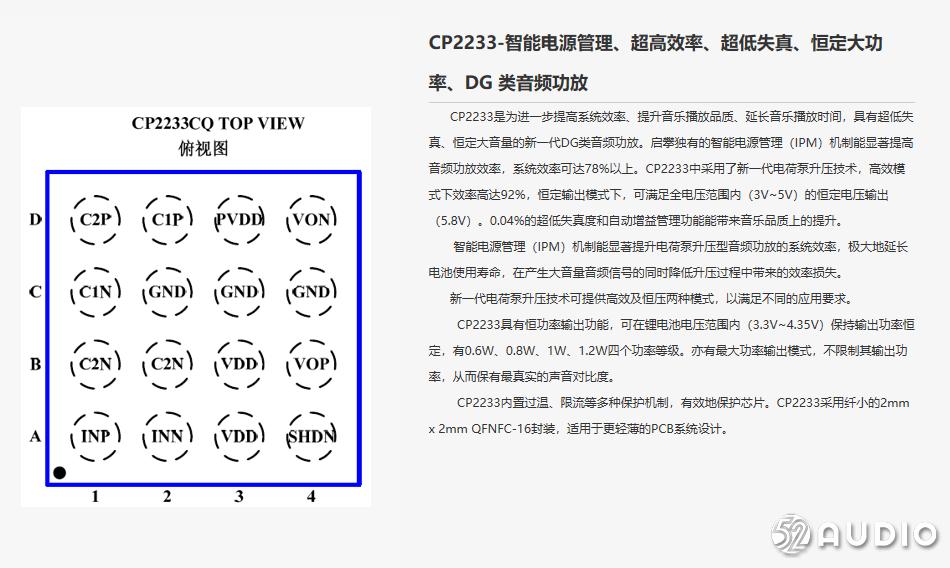

启攀微 CP2233 介绍。
Type-C接口区域特写，有两颗LED工作指示灯。

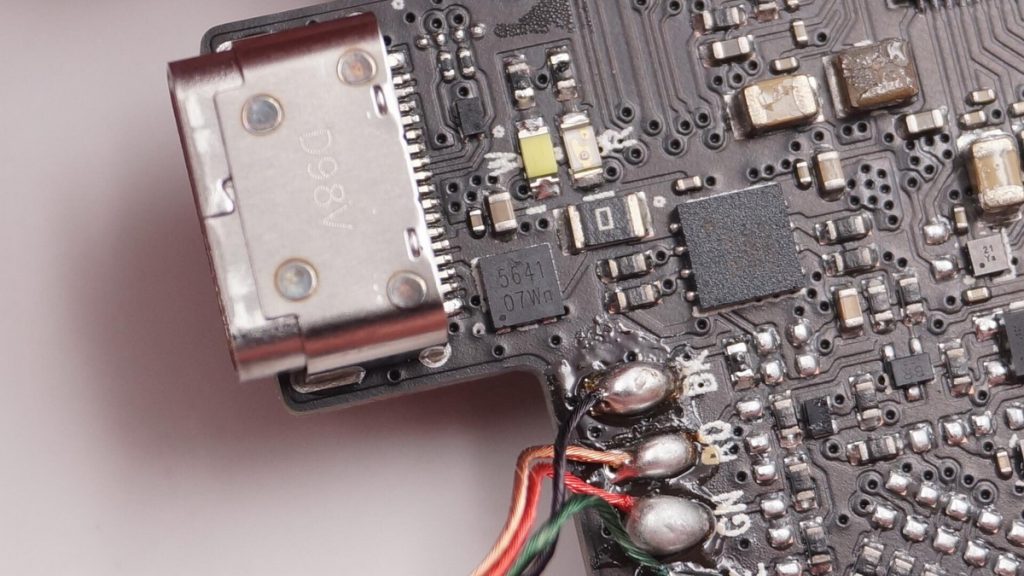

上海韦尔 ESD5641D07，TVS管，用于输入过压保护。

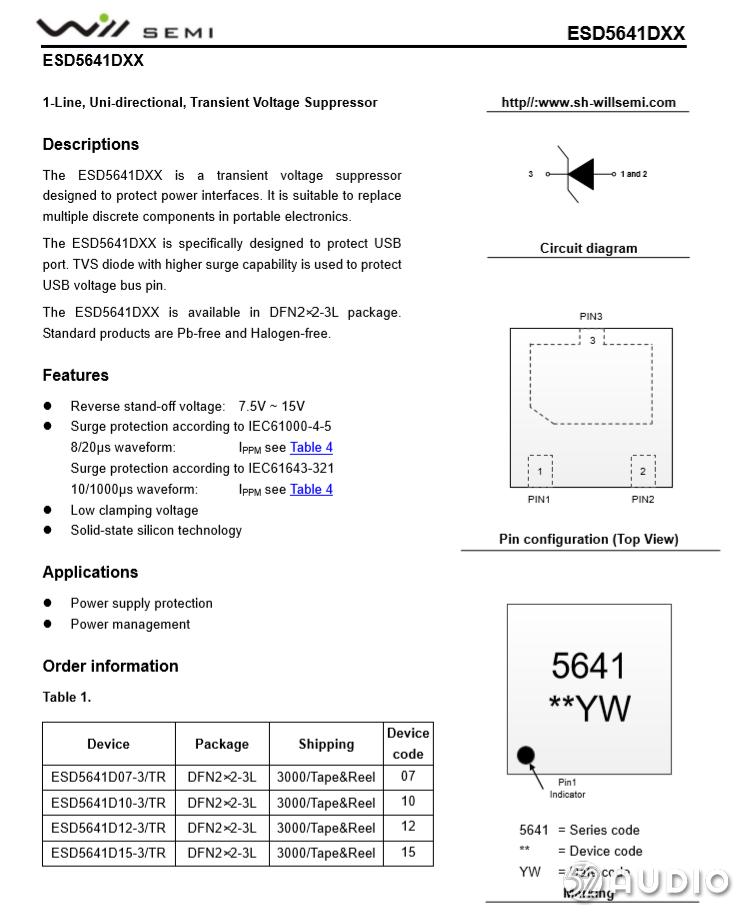

韦尔 ESD5641D07 详细资料。

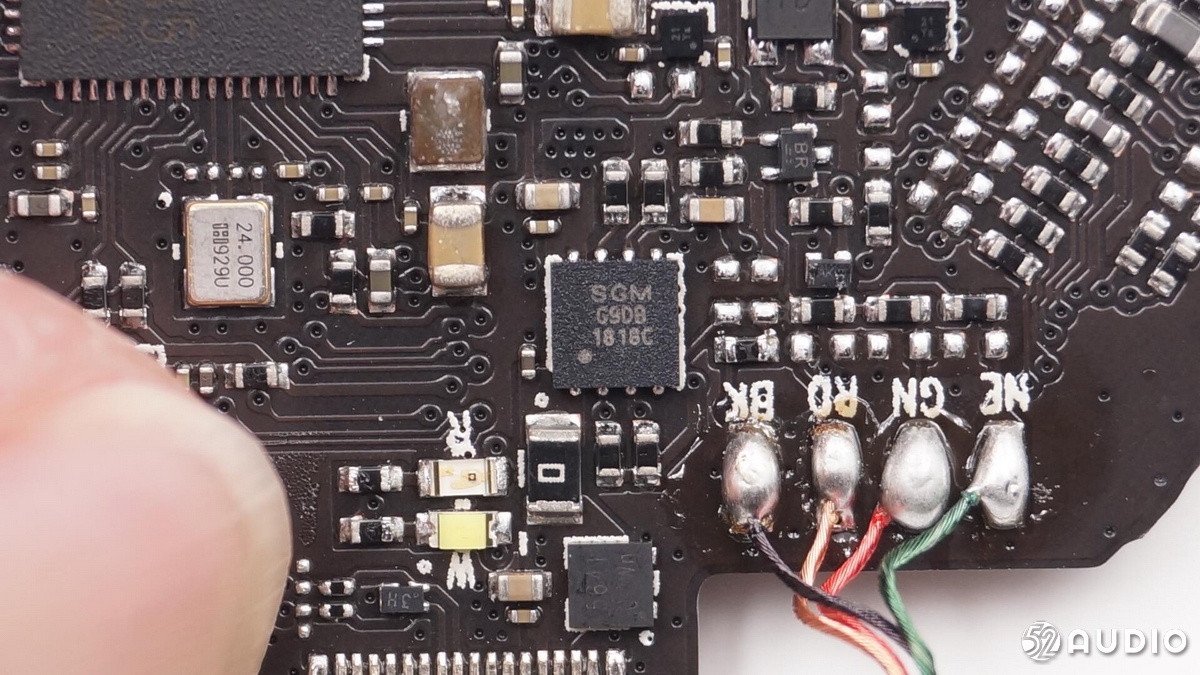

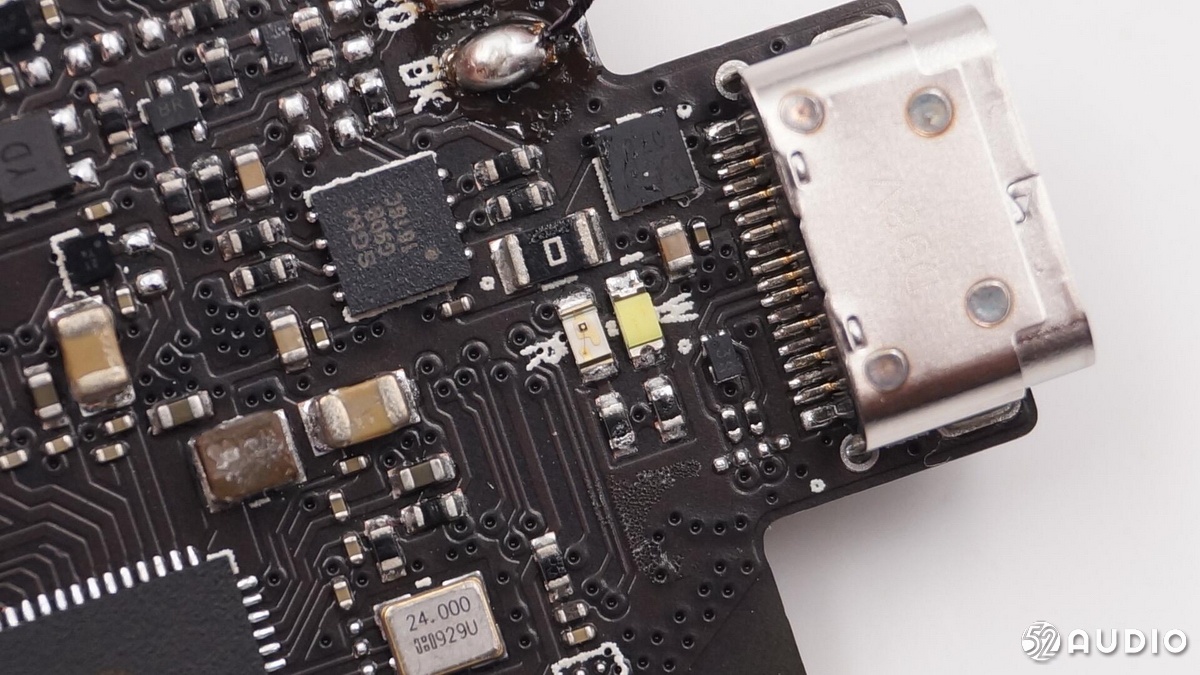

SGM圣邦微电子 SGM4056 1A线性锂离子电池充电IC。TDFN3x3封装，支持6.8V输入保护。

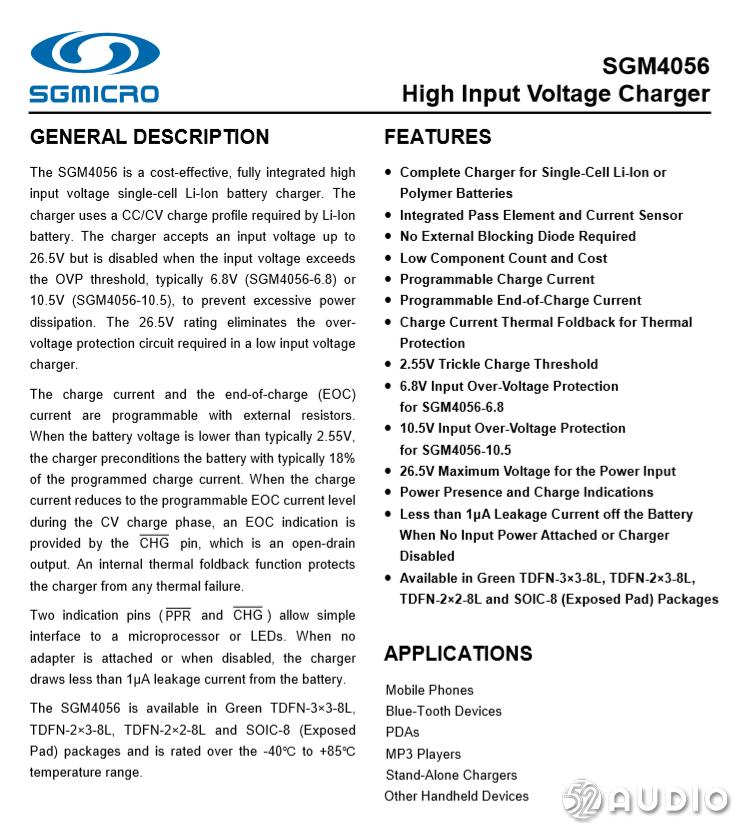

圣邦微 SGM4056 详细资料。
芯片的一些外围元器件。
炬芯ATS2835是一颗高集成度的蓝牙音频解决方案Soc，是专为便携式和无线蓝牙音频所设计的产品，满足市场需求的高性能，低成本和低功耗等特点。该芯片支持蓝牙5.0双模（BR/EDR + AMP + Low Energy Controllers），支持双麦克风阵列和远距离拾音。

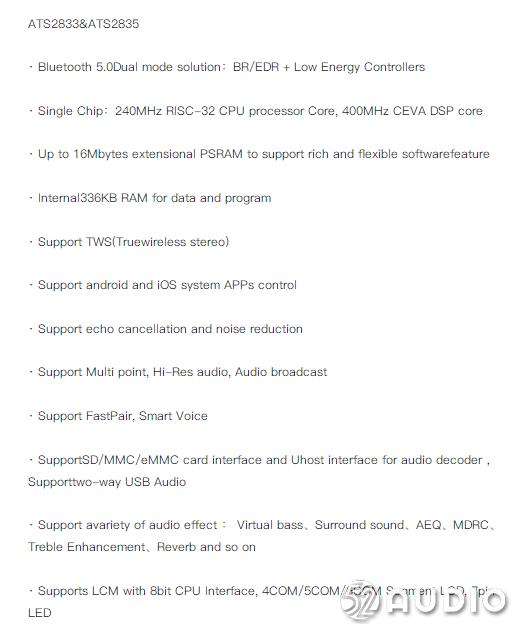

炬芯ATS2835详细资料。
拆解全家福 我爱音频网总结： 小鸟音响BIRD智能音箱外观可爱优雅，底部有强力磁铁可以吸附到任意位置，旋转头部开关机、按压尾巴调节音量、鸟嘴可以动作等操作方式十分有趣，还内置了小度语音助手，可以通过天猫精灵控制，是一款极具特色的智能音箱。小鸟音响BIRD智能音箱搭载炬芯ATS2835芯片，能够做到高品质音乐*放播**的同时仍保持低功耗，功放带电荷泵升压，确保声音足够响亮，Type-C接口也使得充电比较方便，可以随身携带，内置锂电池和输入过压保护到位。
