记得旺哥刚开始学模拟电路时，老师讲解的MOS管这一节，首先讲了什么叫MOS管，什么金属氧化物半导体场效应管，什么绝缘栅型，接着又讲了MOS管的构造，在一块参杂浓度低的半导体衬底上，用半导体光刻等，讲了一节课，最后的结果就是啥也没听懂，更别说应用。当然也不是说讲这个没用，但旺哥更喜欢简单粗暴，怎样快速的应用它，才能更激发我的学习兴趣。
直到上班后，在工作中正好有产品设计应用了MOS管，工作中和上学是不一样的，它会更侧重于怎样应用这个器件，而不是深入去解释，因此激发旺哥的学习兴趣，很快摸索出，怎样辨别NMOS,PMOS,怎样辨别她的三个极，电流怎样流过MOS管。下面是一点感悟，希望你看了之后，会恍然大悟，原来MOS管是这样简单好学。

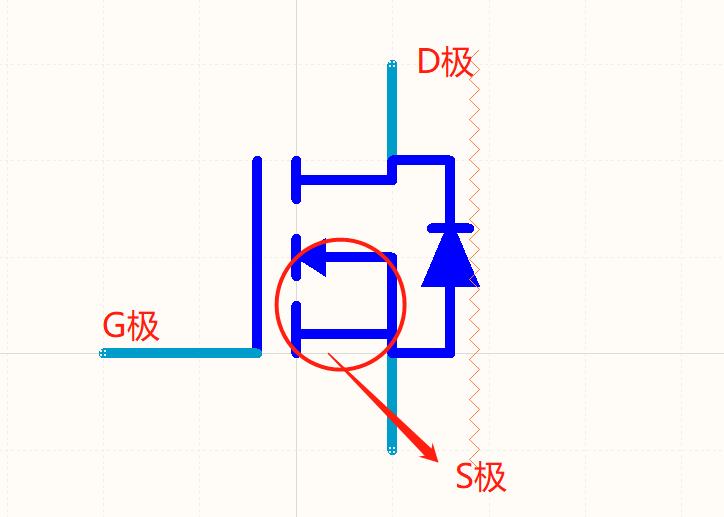

- 简单判定MOS三个极
G极-也就是栅极，控制作用，控制DS之间的通与断。
S极-也就是源极，不管是N沟道还是P沟道MOS，两根线的这边就是源极。
D极-也就是漏极，不管是N沟道还是P沟道MOS，单独一根线的这边就是漏极。
2.判别是N沟道还是P沟道
很明显箭头进去的是N沟道，箭头出来的是P沟道
3.MOS管的常用出
- 用来切换信号
- 用来实现电压通断
4.怎样判断它的输入输出
不管是NMOS还是PMOS，它都是逆着体二极管的，如果顺着体二极管，那它就失去了开关作用了。
5.导通条件
N沟道-Vgs>0即可导通，就是G极电压大于S极电压
P沟道-Vgs<0即可导通，就是G极电压小于于S极电压
6.MOS选型时考虑的重要参数
- 封装
- 类型（PMOS,NMOS)
- 耐压值Vds
- 饱和电流Id
- 导通阻抗Rds
- 导通电压Vgs

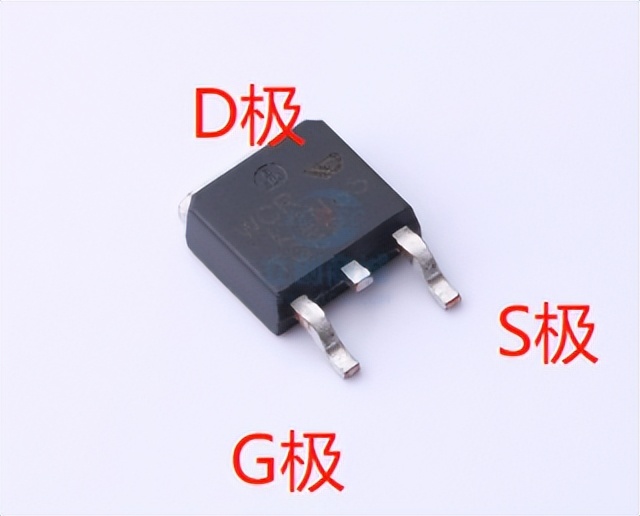

7.实物MOS，怎样看它的管脚
不管是PMOS还是NMOS，单独的一脚都是D极，逆时针以此为DGS极
觉得恍然大悟了，请关注我，以通俗易懂的方式来学电子
