【1】前言
英特尔第十代处理器已经正式发布，但距离上市还有十天半个月时间。首批用于搭配十代处理器的新主板仅仅只有定位高端的Z490，而本文将要进行拆解评测的板型则是一向定位性价比主流超频市场的——华擎极限玩家4。
【2】外观简析
近年来，华擎愈发注重产品的外观设计与颜值表现，事实上极限玩家4系列的配色一直都是以冷色调为主，定位稍低的钢铁传奇系列反而从骨子里透出RGB气质，高端的太极以及PG高阶型号则是加入橙红、金属等元素从而让整个主板产品线丰富多样，各具特色。

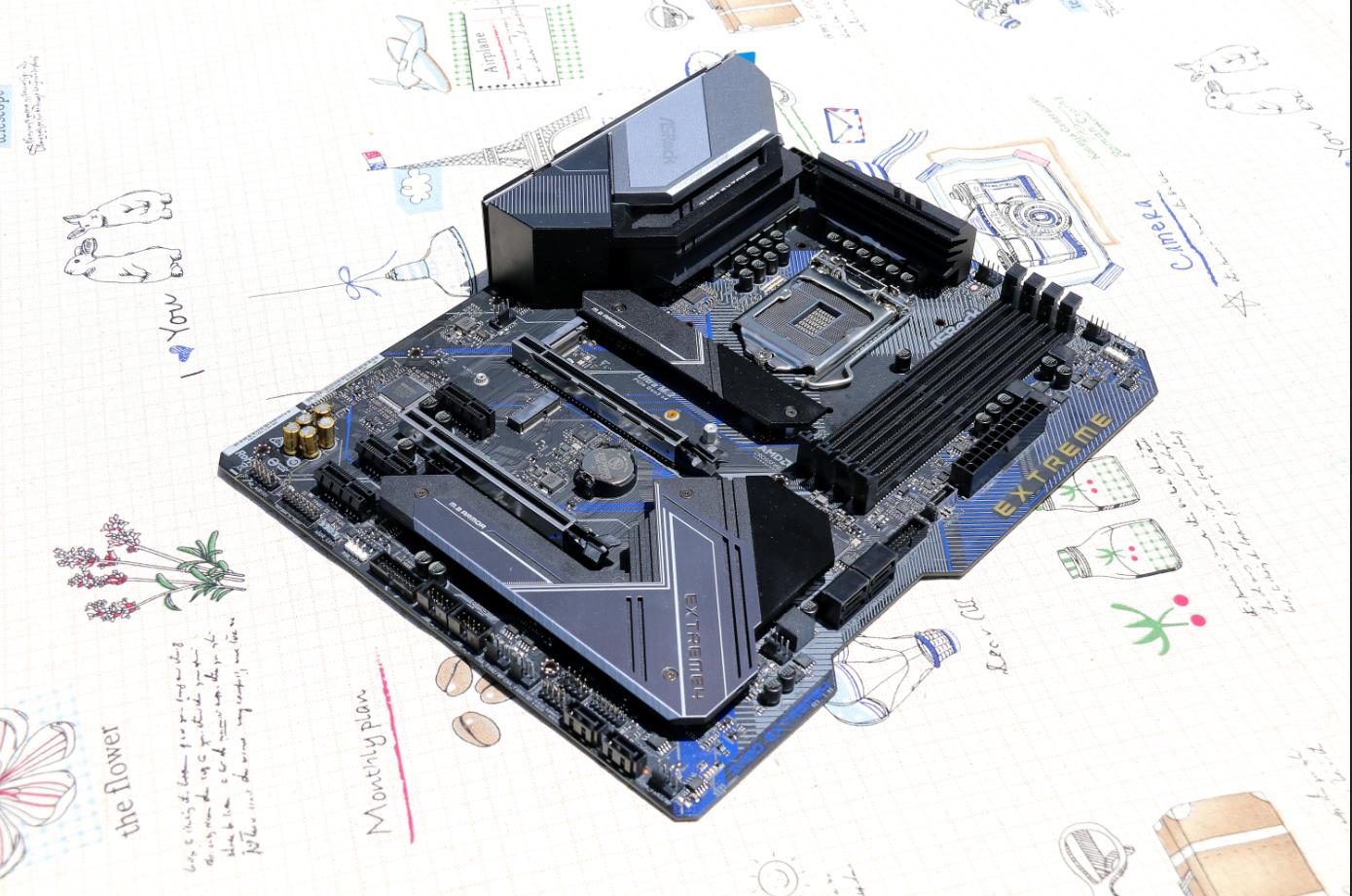

▲ 此次Z490极限玩家4的外形设计非常激进，除了更改配色涂装外，PCB板整体也采用“异型”设计，这种“胸口碎大石”模式在华硕、EVGA等厂商的主板中也极其常见，莫名地时尚了几分。
▲ 巨大“EXTREME”透明镂空字样则是为RGB透光所保留。

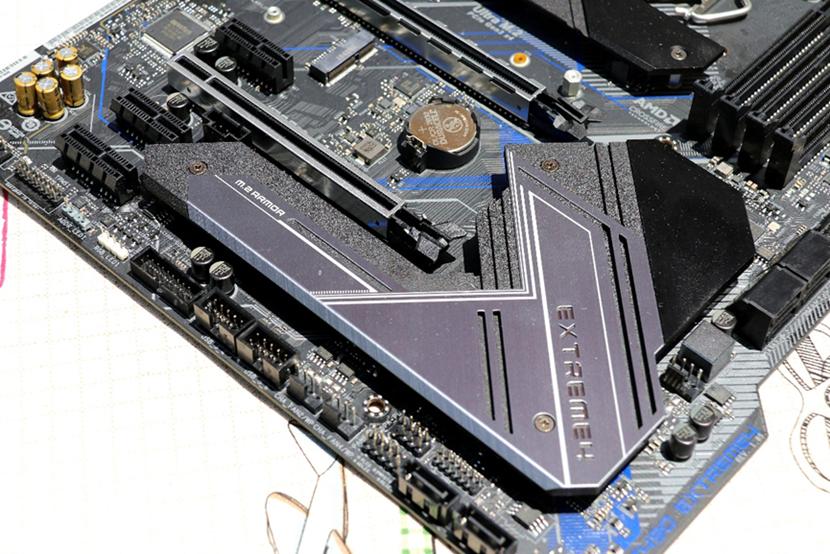

▲ 主板右下角巨大的半包围式一体化散热片，除了为Z490芯片组芯片散热外，还连带一根规格为22110的M.2 SSD散热片。

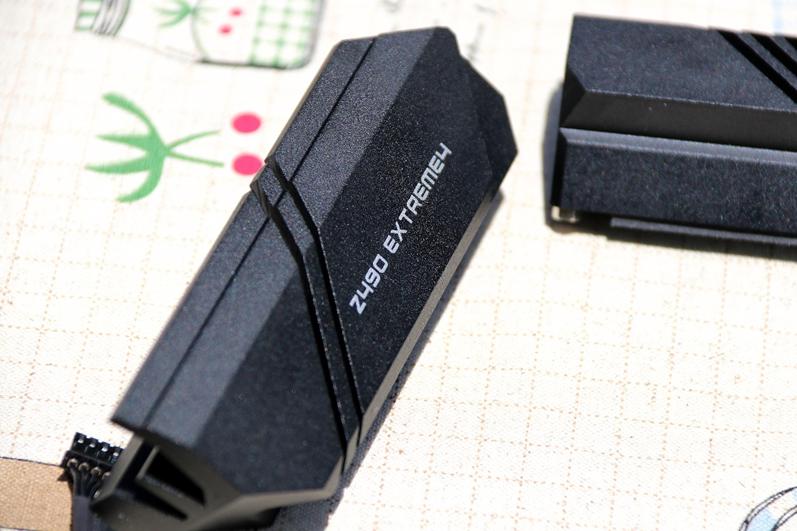

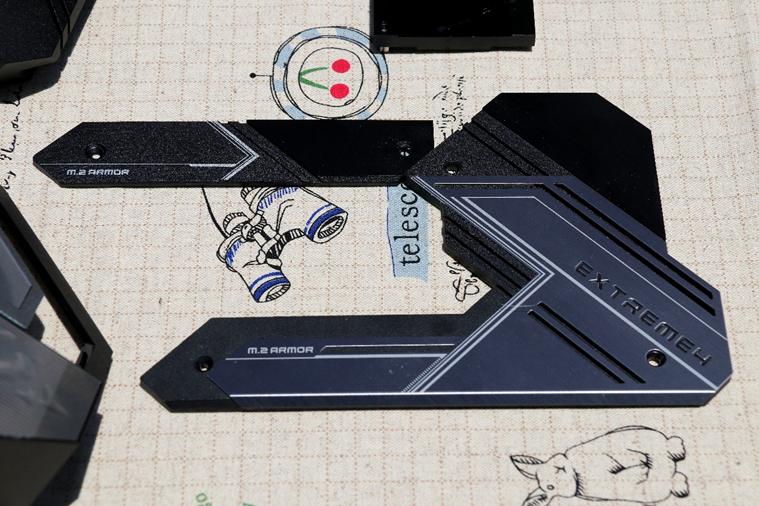

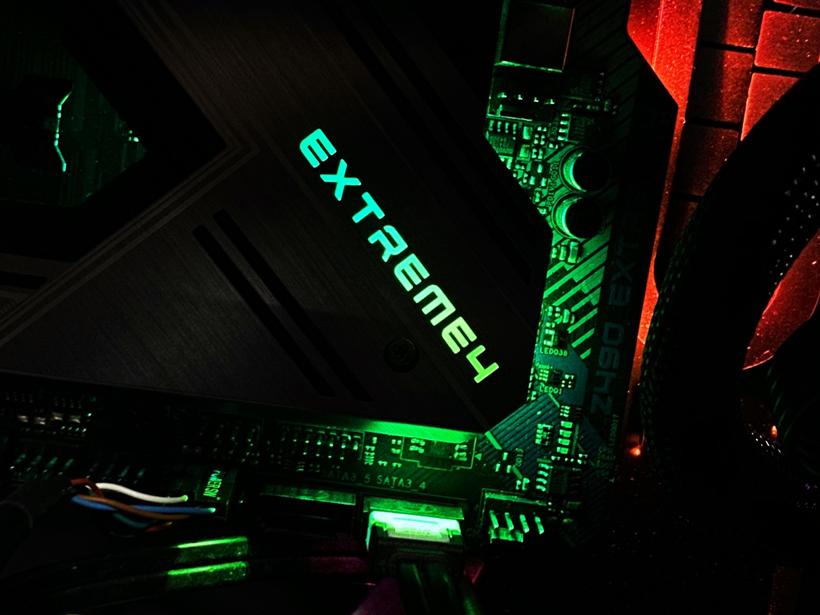

▲ 此处的“EXTREME4”镂空字样同样是预留的RGB发光槽。

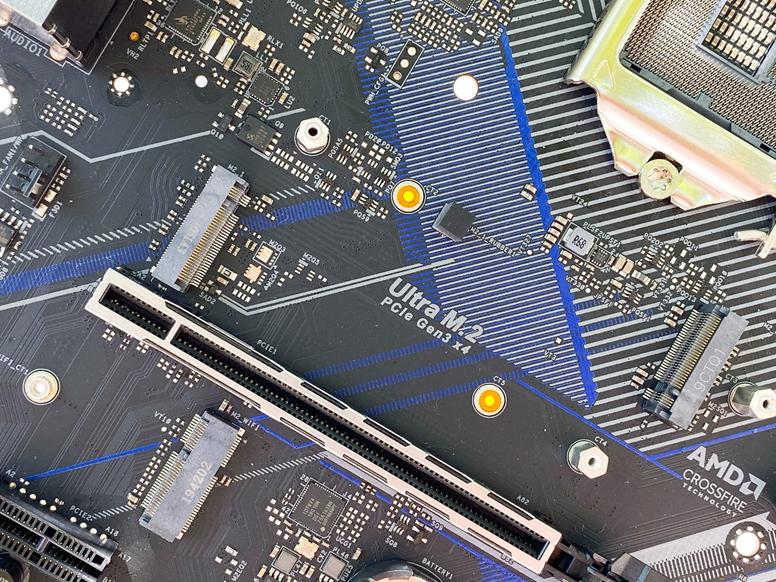

▲该主板共集成4条M.2接口，其中最靠近CPU的这一条是为下一代处理器预留的专用口，直连下一代（11代）处理器内部的4条PCI-E 4.0通道。另外还有两条标准全速3.0x4接口以及一条M.2 WIFI接口，这几个口都由芯片组本身提供支持，所以插上任何处理器都能正常使用。

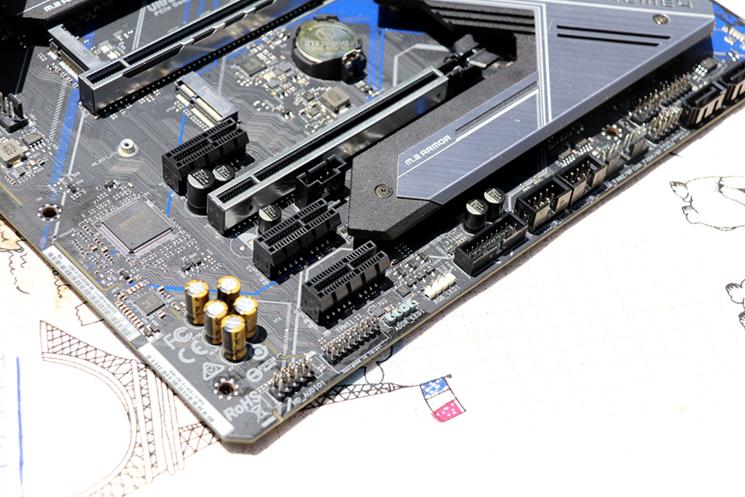

▲ 华擎一贯的特色就是PCI-E X1接口半封闭设计，也就是说，这个口虽然只是个X1短口，但实际上可以插任何长度的PCI-E设备。这对于那些接口设计很长，但实际并不需要多大传输速度的板卡来说，真是极好的设计。

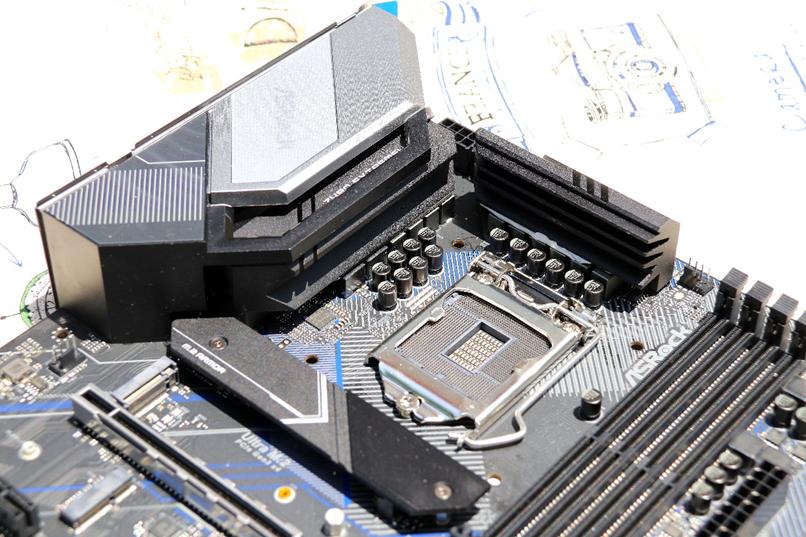

▲ CPU插槽及供电区域，这一代Z490和以往产品并无多大不同，不过风格更近似于X570而非Z390或Z370。

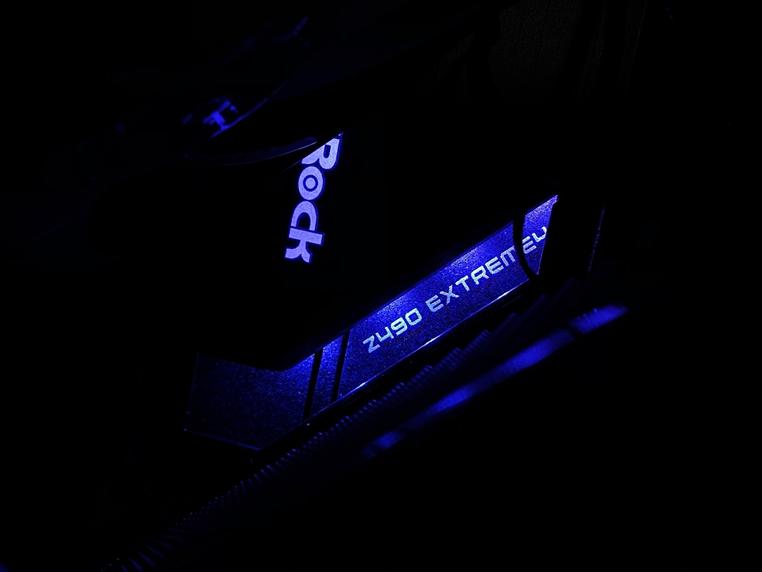

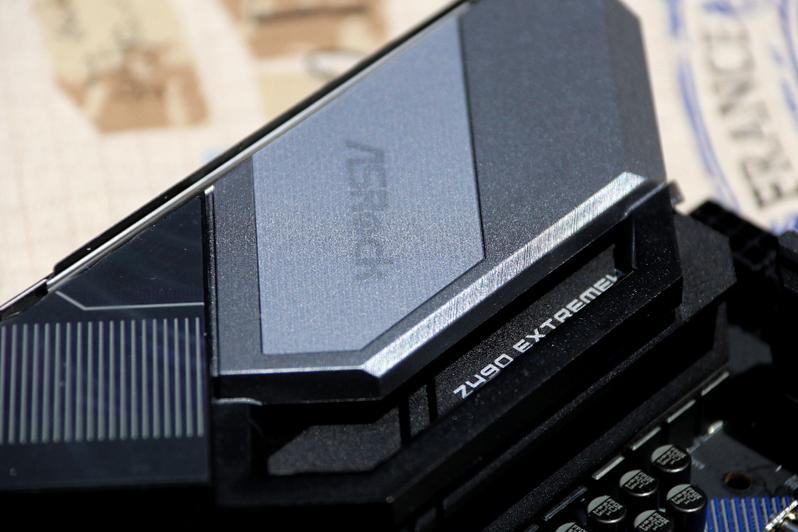

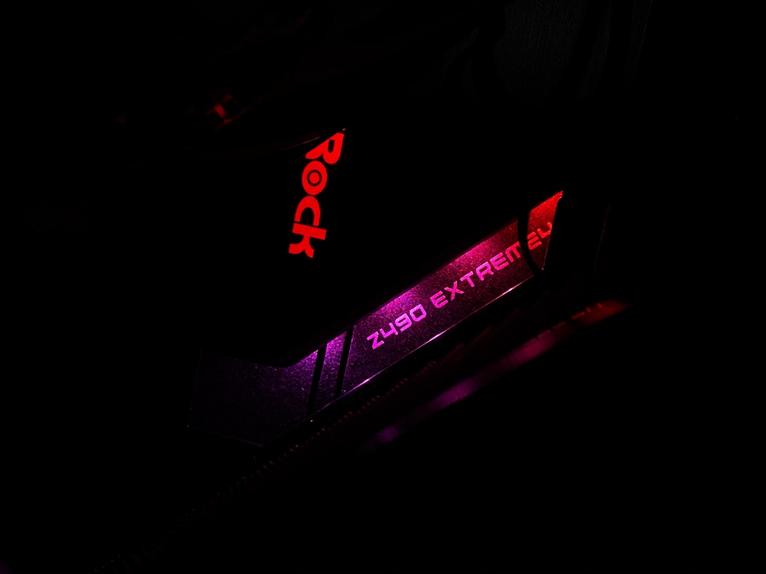

▲ I/O防护罩上的“ASROCK”字样是透明发光区，而类似于凹陷的“Z490 Extreme4”区域同样会有I/O防护罩打下的RGB灯光。

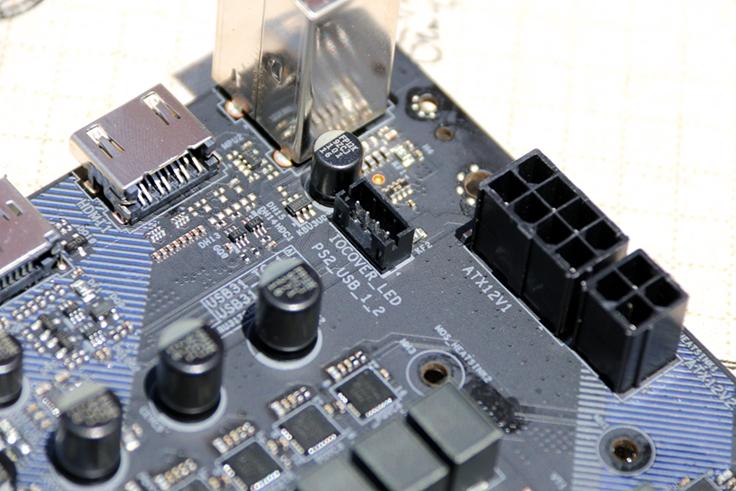

▲ CPU辅助供电为常规的8+4PIN设计。

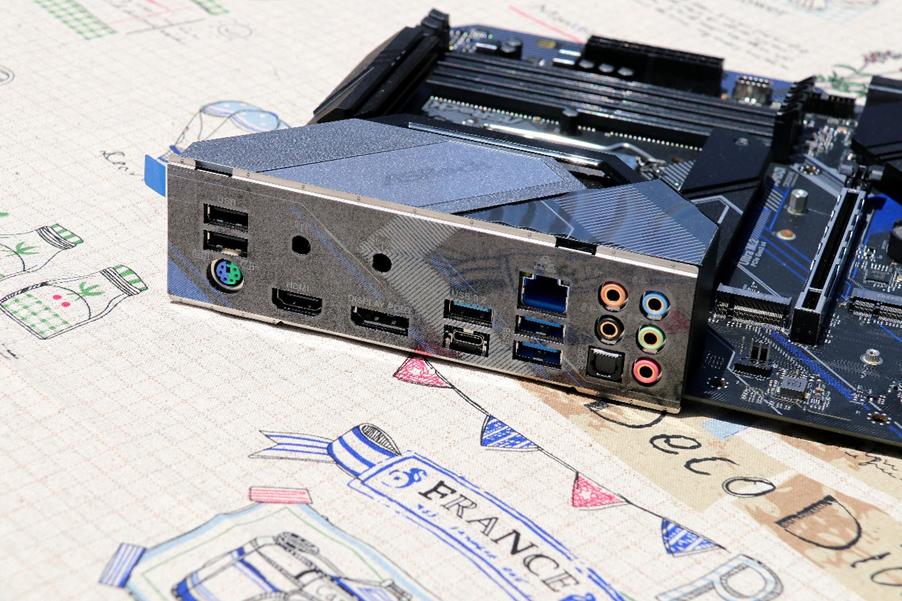

▲ 背部接口方面，该主板自带2个USB 3.2 Gen 2（1个Type A+1个Type C）、2个USB 3.2 Gen 1（Type A）、2个USB 2.0、1个PS/2二合一接口、1个2.5G-RJ45网络接口、HDMI+DP显示输出接口、5音频+1光纤接口以及2个预留的M.2 WIFI天线安装孔。
【3】主板细节
随着RGB\ARGB生态的丰富盛行与完善，极限玩家4也在上一代的基础上改进了RGB插针的排布方式，并增加了数量。
▲ 第一组RGB+ARGB插针排布在CPU风扇插针旁，方便接驳CPU插座周边灯扇、灯条等设备。

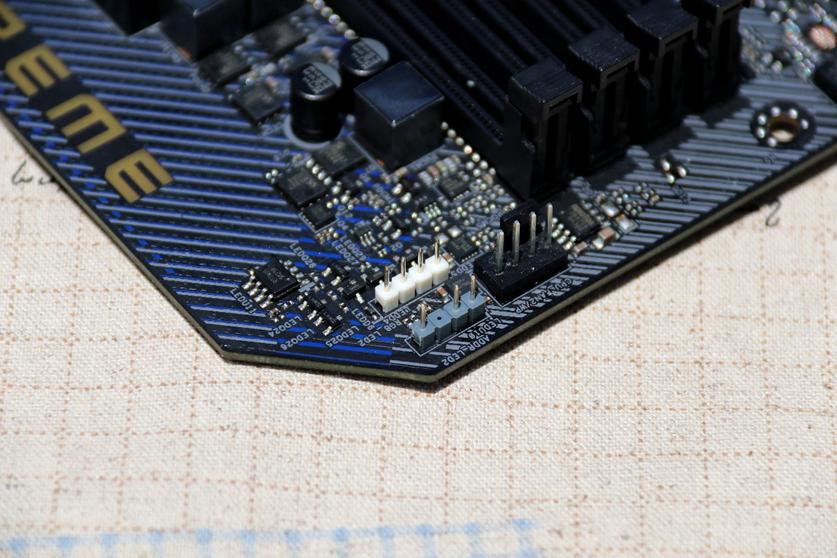

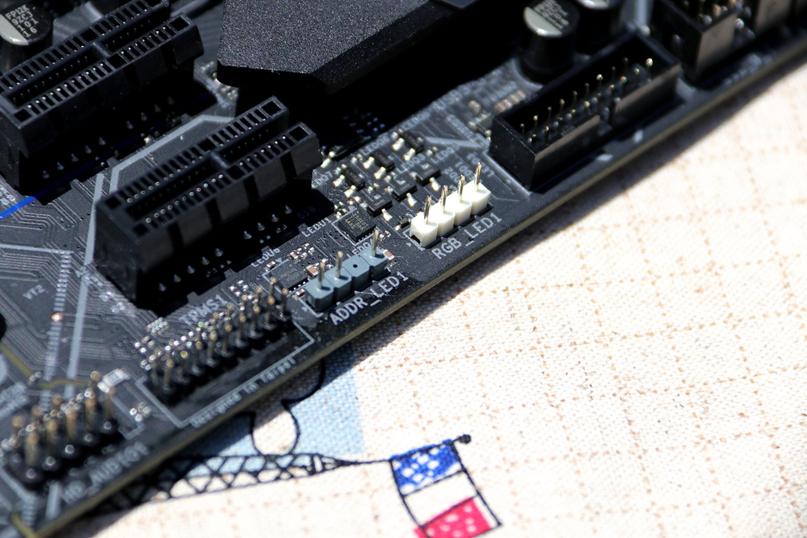

▲ 第二组RGB+ARGB插针排布在主板底部，方便接驳机箱下部的灯扇、灯条设备。

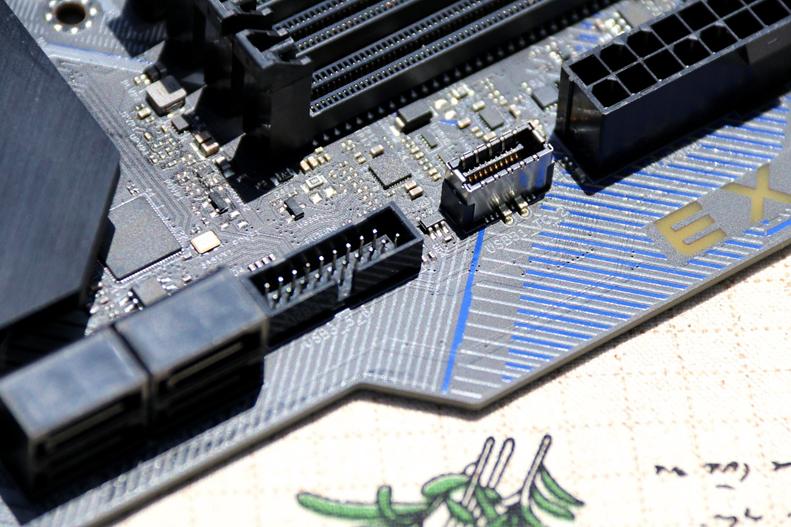

▲ SATAIII接口是标准的6个，其中2个位于主板底部，另外四个正对主板PCB“凹陷口”（下图）▼。

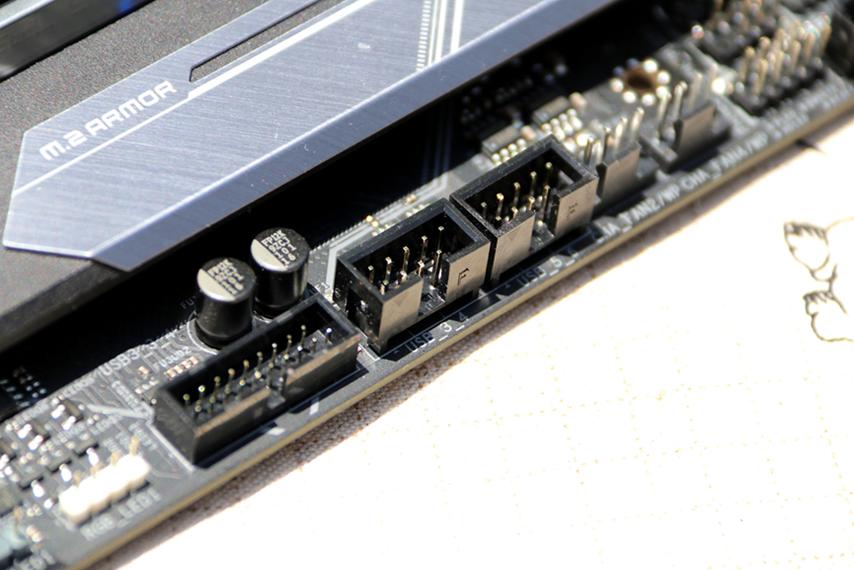

▲ 在拓展USB接口方面，该主板可以提供两组常规的USB 2.0扩展（4个）、两组USB 3.2 Gen 1扩展（4个）以及一个前置Type C（基于USB 3.2 Gen 1）。

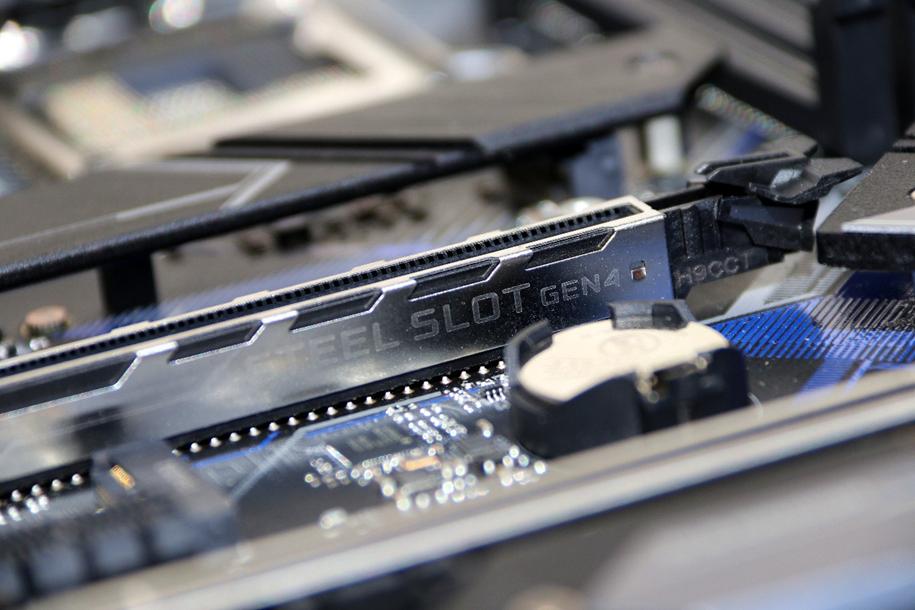

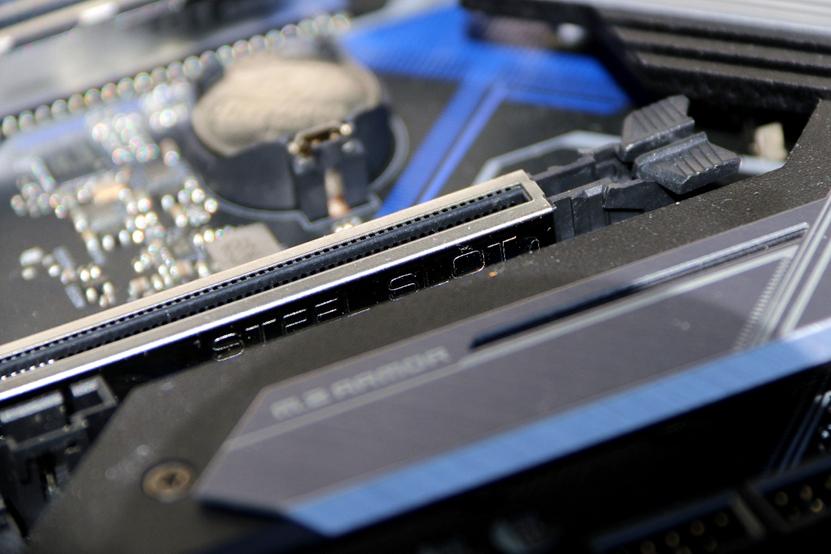

▲ 非常欣喜地发现，第一根全长独立显卡插槽居然是PCI-E 4.0设计，也就是说，除了预留的4.0规格M.2接口外，独立显卡槽也已经超前设计成4.0规范，当以后装上11代处理器后，该插槽可以直接“原地升级”为PCI-E 4.0x16。因为目前暂时只能装10代处理器，所以该接口只能运行在3.0x16的模式下。
▲ 第二根全长插槽由芯片组提供，也就没有PCI-E 4.0加成了。

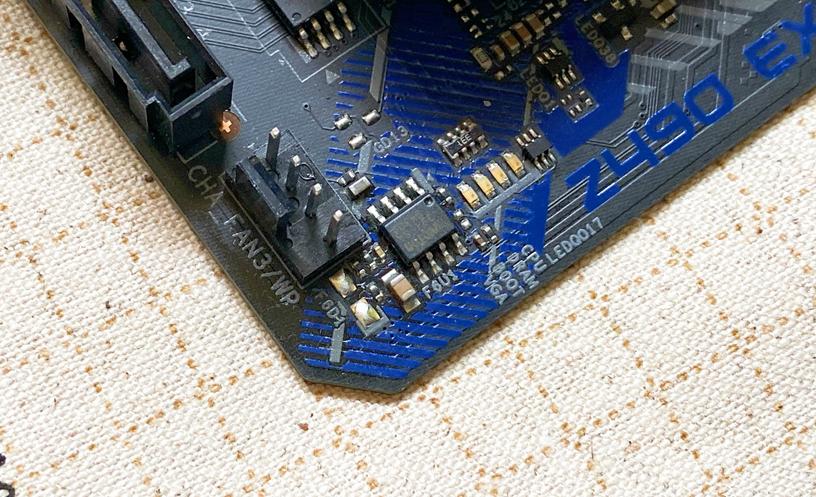

▲ 这一代极限玩家4加上了之前饱受诟病不清楚为什么没有的Debug侦错灯，有了侦错灯，无法开机时问题解决起来就简单多了。Debug灯可以展示4种故障情况，包括CPU、内存、启动项、显卡。
【4】主板拆解

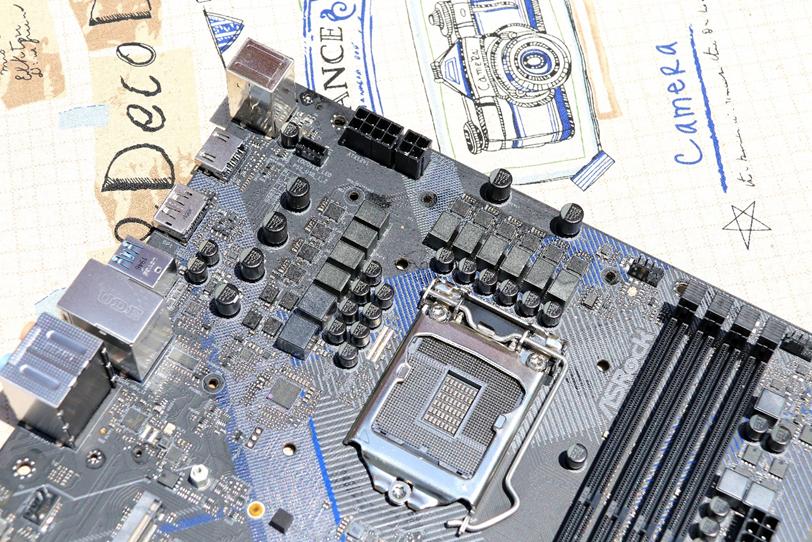

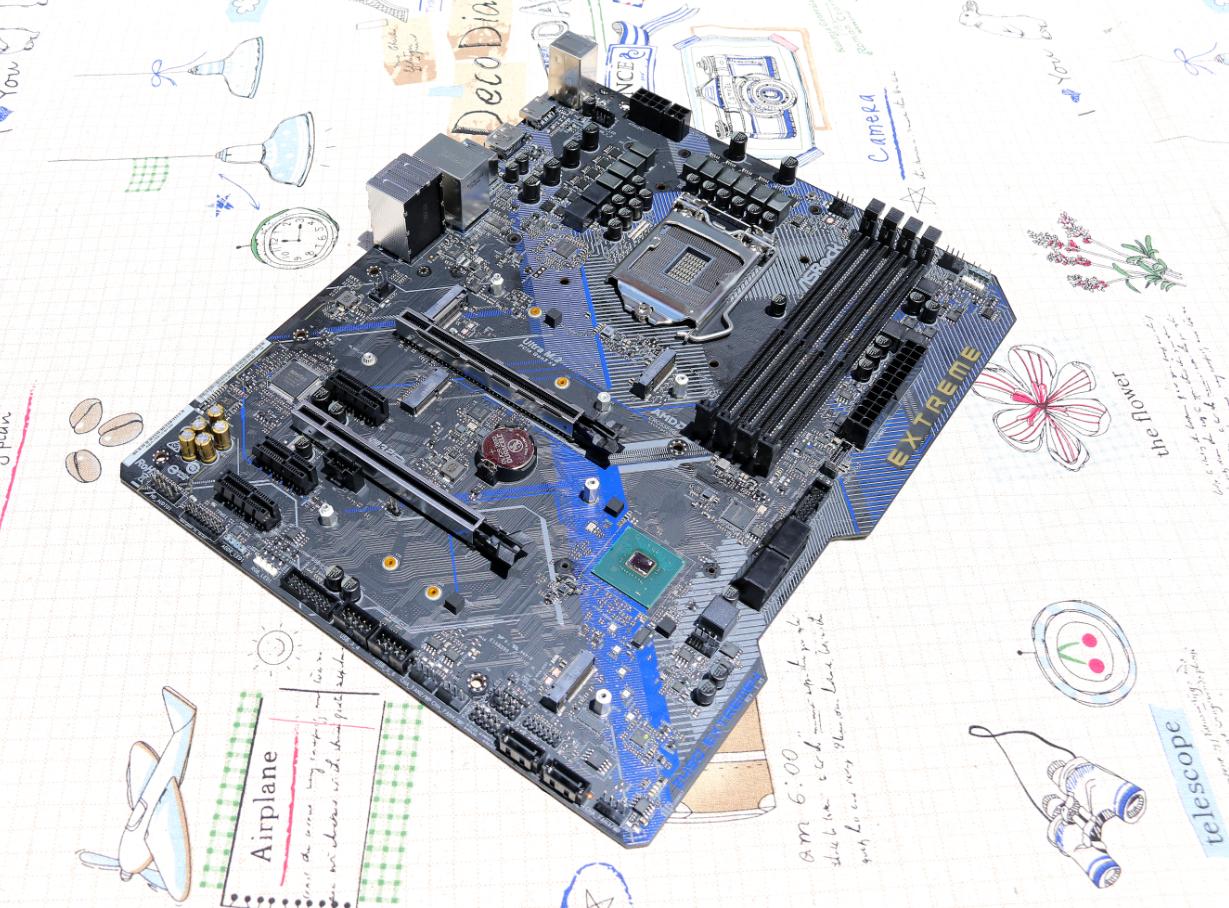

▲ 拆下所有散热马甲后，主板上各种元器件包括CPU供电设计暴露无遗。
▲ 在华擎官方的宣传中，可以看到这次依旧非常“乖巧”，明明是12相供电，但它依旧会将两项VCC排除在外，只说10相。
★ 这12相供电是这样分配的：2相核芯显卡、8相CPU核心、1相VCCSA、1相VCCIO。

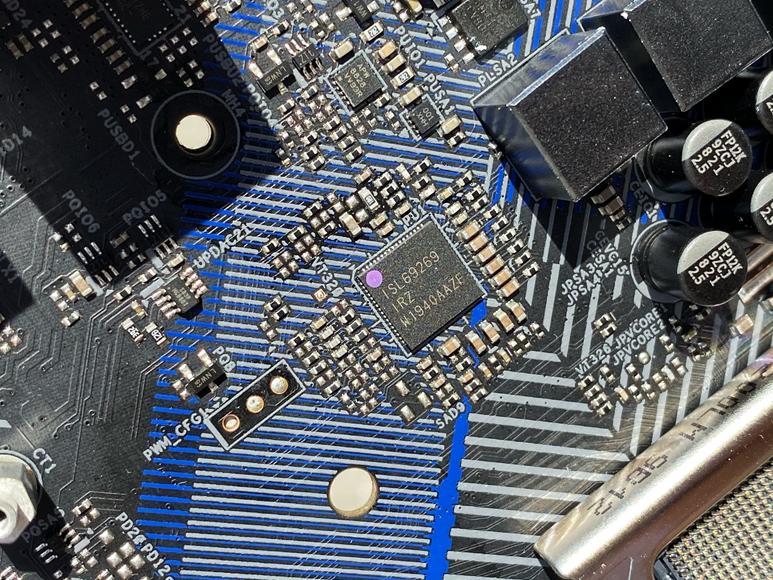

▲ CPU供电部分的PWM主控芯片是ISL69269IRZ，这是一款来自 Renesas的三路供电主控。

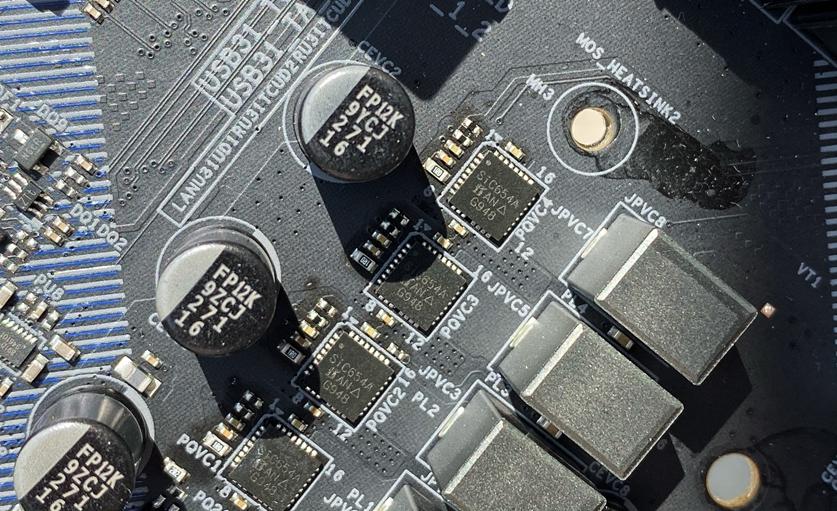

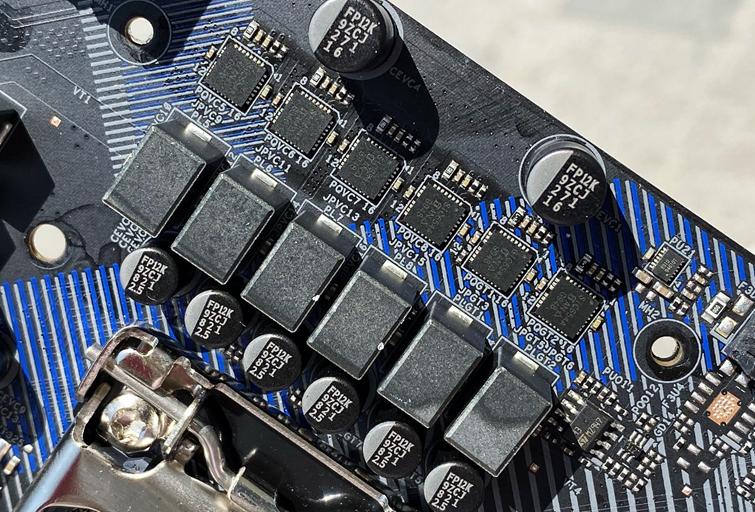

▲ 通过观察，我们可以看到，这一次极限玩家4的12相供电全部都是直出式设计，而非并联或倍相。CPU核心以及核芯显卡供电这10相都是60A电感+50A的Dr.MOS设计，MOS型号为Vishay的SIC654A（共10颗）。VCC部分的两项供电则均为常规的1电感+2MOS（一上一下）设计。

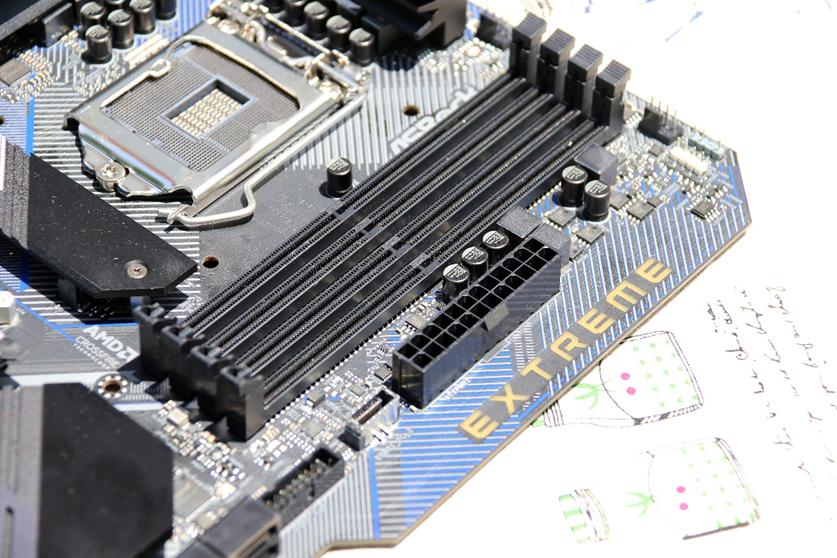

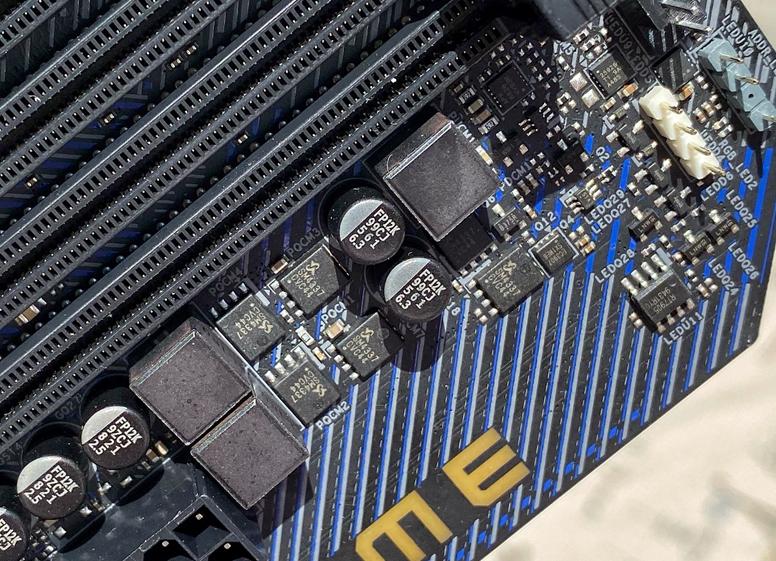

▲ 内存部分，Z490极限玩家4提供了常规2相供电。

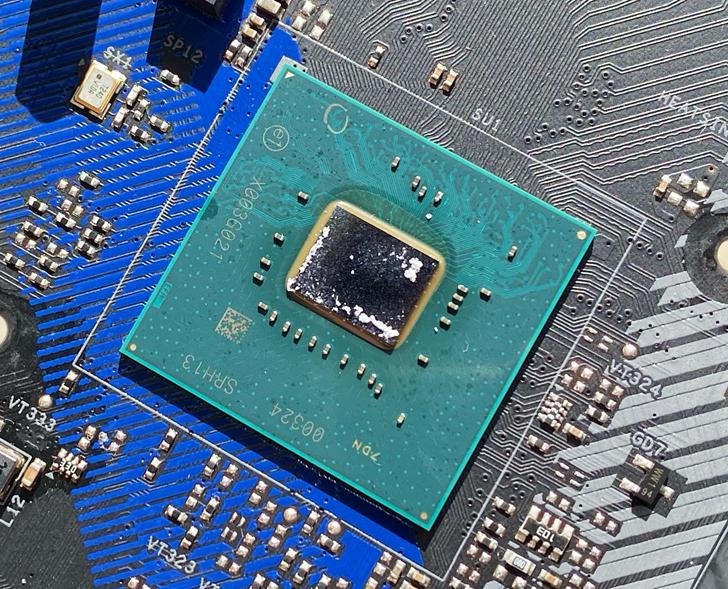

▲ Z490芯片组本体，由于和前任Z390在功能上大同小异，所以造型自然是不可能有什么区别的，S-spec码为SRH13。
▲ 小螃蟹（瑞昱）家的ALC1200集成声卡，别看它现在（X570之后）才开始在各种主板上流行，其实这个型号十多年前就已经有主板用了，是ALC888的马甲，比入门级的ALC887/892这些稍好，但与较高端的ALC1220肯定还是没法比的。

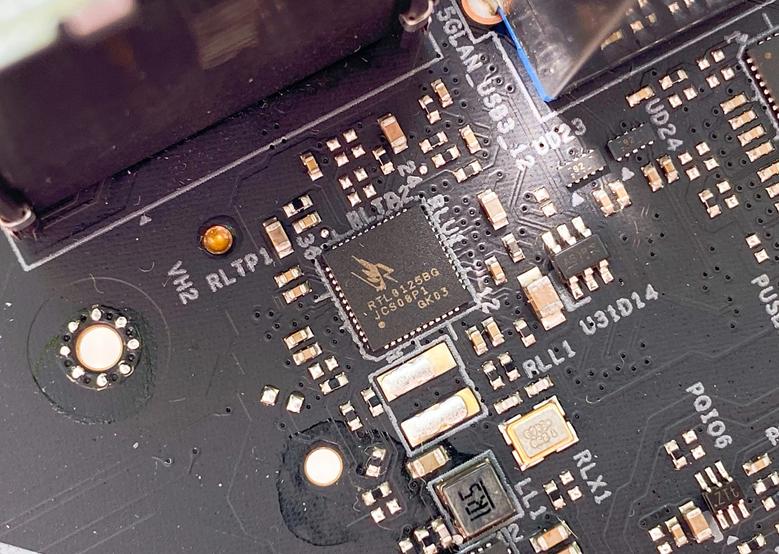

▲ 华擎引以为傲的瑞昱RTL8125BG电竞2.5G网卡，带宽是常规千兆网卡的2.5倍。当前Z490中高端型号版型开始流行采用英特尔全新的I225-V网卡，这也是一张2.5G网卡，但表现却不如瑞昱RTL8125BG，英特尔的2.5G网卡爆出在传输时会出现严重封包错误和断线等情况，所以华擎的中高端板子用的都是较成熟的瑞昱方案。
▲ 来自Nuvoton的NCT6796D-E，烂大街的Super IO芯片，主要用于监控主板上各个硬件的温度、风扇转速、电压等。

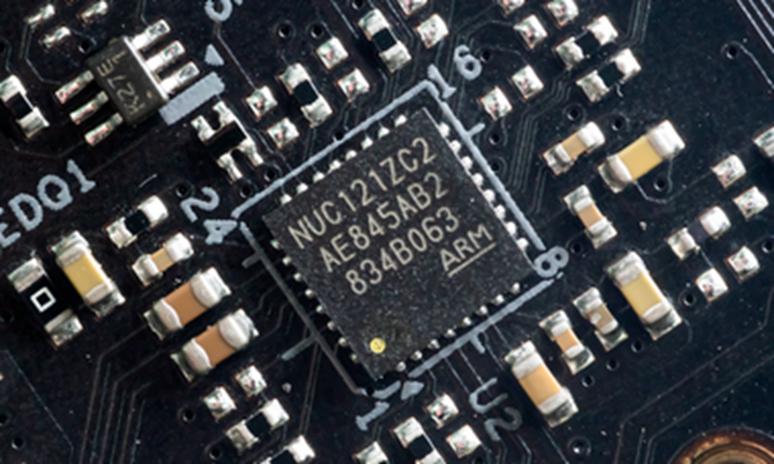

▲ 来自Nuvoton的NUC121ZC2AE，这是一颗基于ARM架构的32位芯片，可以在没有CPU和芯片组的情况下提供一个USB接口，并搭配主板上的FlashBack芯片直接实现刷新BIOS，非常实用。

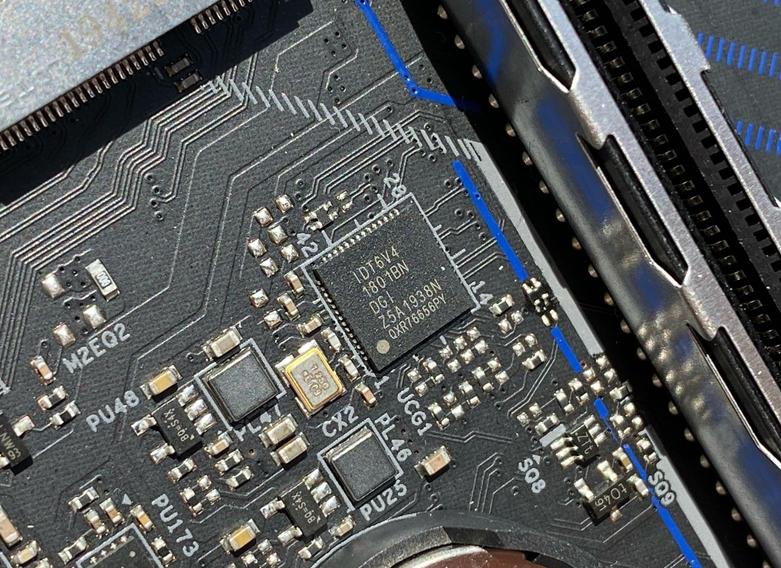

▲ PCI-E插槽下方的IDT6V4芯片，该芯片属于外部时钟发生器，用于锁住PCI-E接口的100MHz外频频率。
【5】其他

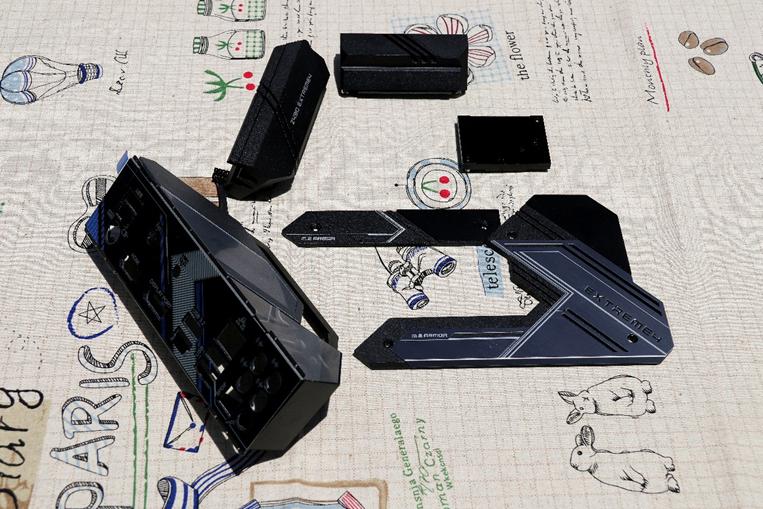

▲ 散热马甲、丰富的散热片造型已然成为中高端主板的颜值标配，并且越高端的主板覆盖面积越广。虽然Z490极限玩家4没有像其他高端主板那样实现夸张的“全面覆盖”，但这应该也是权衡实用性与性价比的最好结果。
【6】总结
Z490极限玩家4也可以说是一块面向未来设计的产品，即使当前这一代处理器都还未上市，它都已经提前做好迎接下一代产品的准备。此次供电、颜值、附属功能的多方位升级，不论是主板整体可玩性、易用性、实用性还是颜值*党**对外观的追求，都可以实现全方面的满足。根据以往极限玩家4系列的产品定价，这次应该同样极具市场竞争力。

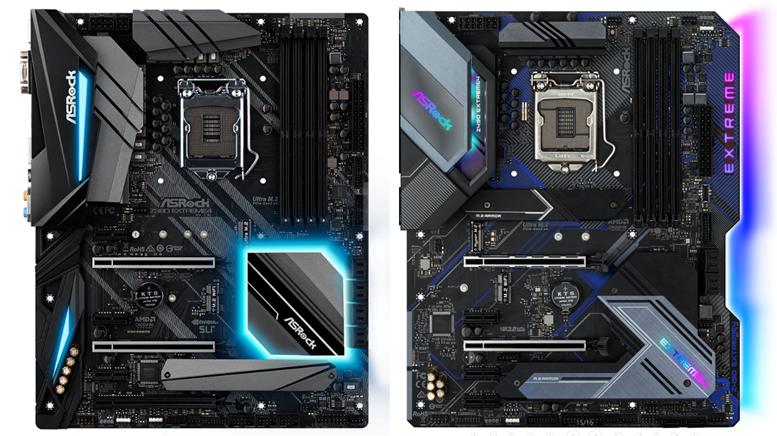

最后，一起来对比一下Z390/Z490两代产品的外观差异。
