【机器型号】联想310S-14IKB笔记本（独显i7）
【主板版号】LA-E221P Rev：1.0
【故障现象】摔后开机不显示
收到一台联想310S-14IKB笔记本，客户描述笔记本不小心摔了一下，开机就不显示了。
【维修过程】
拿到机器后，接电源看看电流，可以触发，但是死电流，没有跳变。
拆机，取出主板。
仔细测量，发现这个Vccgt没有。
还有Dramrst也没有。
用示波器测波形，也是没有。 按照时序测量BIOS 的1脚和2脚，波形正常。
测量了CPU供电芯片VID波形，不正常，把故障锁定CPU上。
上BGA，将CPU取下来，很完美，没有掉点。
除掉黑胶，找个CPU植球，将CPU装回。

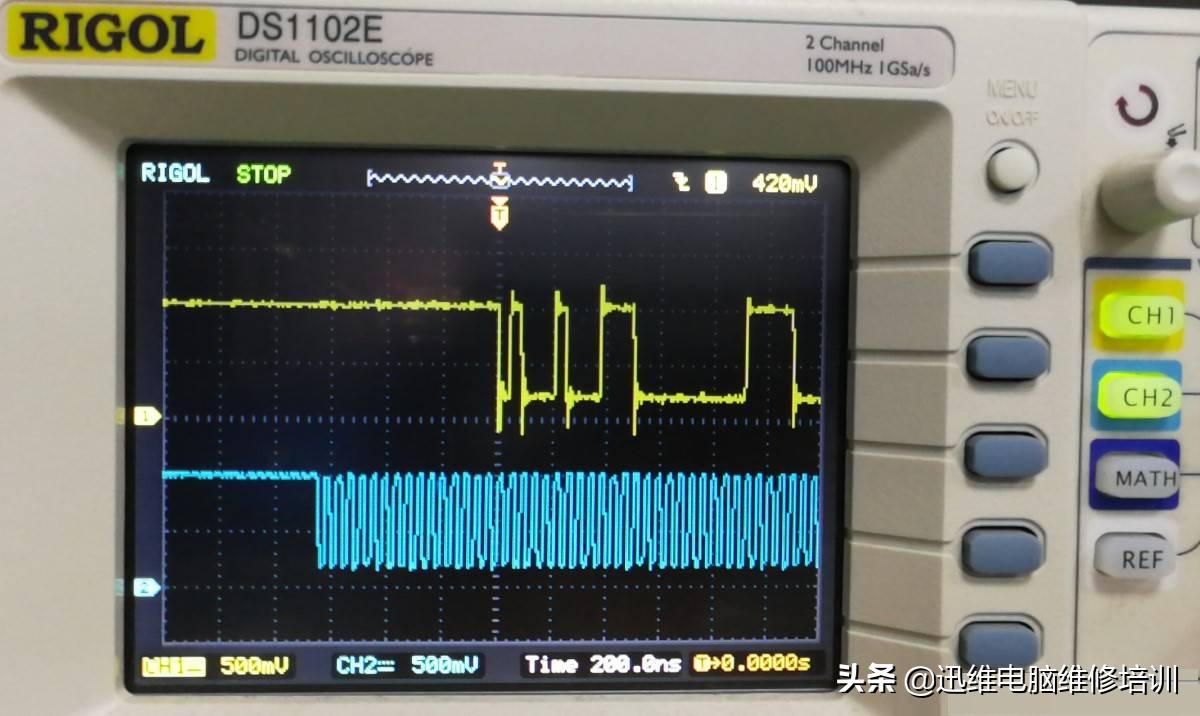

示波器测波形，Dramrst有动作，但测Vccgt非常难抓到，看这个是第二通道。如图：
但电流表也有跳变，这个电流已经亮机了，
屏幕上联想LOGO也出来了，进BIOS正常，测试功能一切正常，维修到此结束。
