g92芯片的卡皇,2008年最强的双芯显卡

2007年nVIDIA可谓大红大紫,凭借06年11月发布基于统一渲染架构的G80核心(见上期N卡历代卡皇——8800GTX),nVIDIA在过去的一年中占据了3D性能的皇座,并籍着10月份发布的G92核心,以旗下的GeForce 8800系列优秀的性价比大受消费者欢迎,根据市场调研公司Jon Peddie Research的调查表示,在2007年的第四季度中,nVIDIA在桌面显卡市场就占领了7成的市场份额。(AMD真不争气(ง •_•)ง)

n卡几代有独显,n卡历年回顾

逐步升高

随着系统对3D处理能力要求的越来越迫切,单一显示核心的处理能力已经不足以满足需求(孤岛危机:别看我Σ(っ °Д °;)っ),同时由于工艺制程的制约,GPU的发展已经遭遇瓶颈,于是,各大图形芯片厂商都把目光集中到了多核心显卡方案上。

2008年1月28日,AMD在新一轮的显卡大战中率先推出双显示核心的显卡产品——Radeon HD 3870 X2(代号R680)。AMD将2颗RV670显示核心集成在1块PCB上,通过CrossFire来协同工作,在性能上得到了显著的提升,超越NVIDIA的GeForce 8800 Ultra重夺性能王者的地位。一时之间,HD 3870 X2成为游戏发烧友及骨灰级硬件玩家的新宠,接连打破3DMark的世界记录。

为了对抗AMD的Radeon HD 3870 X2,NVIDIA一早就计划好推出双显示核心双PCB的旗舰显卡GeForce 9800 GX2。北京时间2008年3月18日21点,NVIDIA正式发布了GeForce 9800 GX2,本文将向大家详细展示这款显卡的细节与性能。

NV第一代双GPU显卡7950GX2

其实早在GeForce 7的时代,NVIDIA就已经推出了采用双显示核心双PCB的产品——GeForce 7950 GX2。由于如今的GeForce 9800GX2同样采用了这种设计方案,我们先回头来看看当初的7950 GX2,有助于大家更深入地了解9800 GX2。

n卡几代有独显,n卡历年回顾

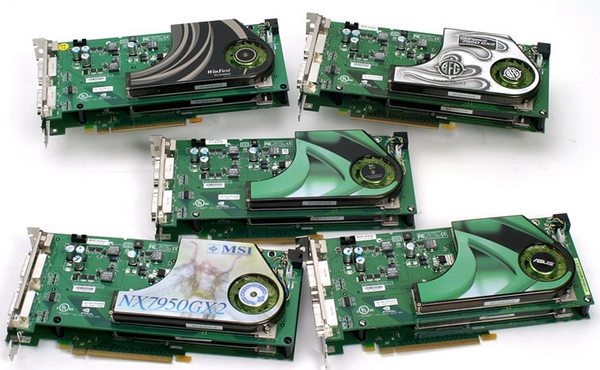

不同品牌的的7950 GX2显卡

n卡几代有独显,n卡历年回顾

NVIDIA的公版7950 GX2样卡,需要占用2个PCI插槽位置

n卡几代有独显,n卡历年回顾

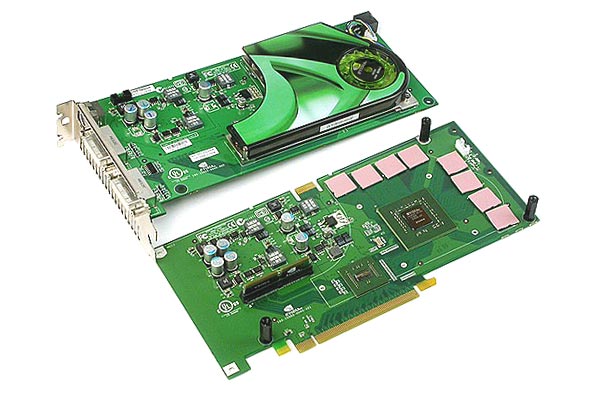

拆解后的7950 GX2显卡,是由两块外型较为接近的显卡构成。两块显卡上的元器件布局十分相似

n卡几代有独显,n卡历年回顾

上下两块显卡PCB中间均有小插槽,由一片带有双头金手指的PCB来连接,肩负供电、信号传输及负载平衡的作用

n卡几代有独显,n卡历年回顾

7950GX2就是通过这个芯片实现双核心协同工作的

第二代双GPU显卡GeForce 9800GX2

9800GX2继续沿用了双PCB设计,这与Radeon 3870X2的单PCB双GPU有很大不同,在整块卡的结构上与7950GX2非常类似,明显区别在于散热器上面,9800GX2只有一个散热器,为两个PCB上的GPU和周边的元件散热,因此9800GX2更象是一个三明治,两个PCB中间夹着一个散热器。

n卡几代有独显,n卡历年回顾

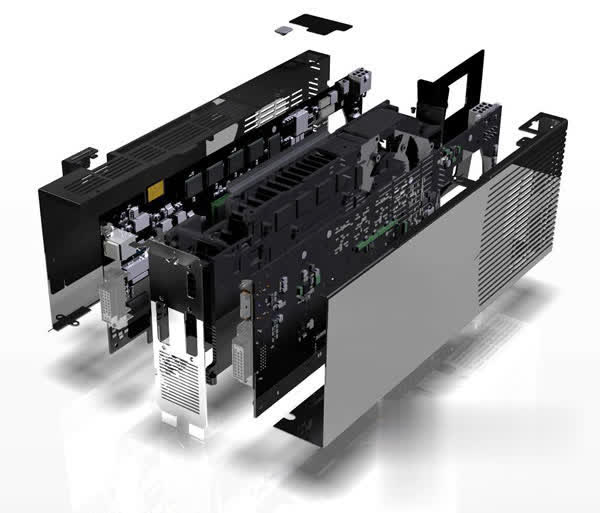

GeForce 9800GX2结构图解

NVIDIA称,两颗GPU分别安装在两块PCB上,这种设计相比起单卡双GPU的设计来讲有着很多优点:

1、GPU将其热量散发到各自的PCB上,由于使用了独立的PCB设计,热量不会互相传导,而单PCB双GPU的设计让热量集中,不利于散热。

2、双PCB设计让显存能达到更快速度,由于双PCB的空间较多,可以让设计者为显存设计更合理的走线,让显存能够在最高频率下运作。例如在双PCB下,可以让原本在8800GT上以900MHz工作的显存在9800GX2可以达到1000MHz,相反的,使用单PCB设计的ATi Radeon 3870X2的显存只运行在900MHz下,比起Radeon 3870的1125MHz有了20%的下降。

3、NVIDIA为9800GX2设计了一个有专利的双面散热器,可以将显卡尾部以及周边的冷空气吸入显卡中央,再将吸收热量后的空气排出到外部,而目前其它散热器只能将某一特定方向的冷空气吹向GPU,受热后的空气在机箱内部散发开来,导致了散热效率的降低。

4、用两块PCB设计的9800 GX2让显卡的GPU受到了保护,在物理层面上加强了显卡的稳定性。除了PCIe的金手指,没有其他易受损部分,如PCB走线,元件,散热风扇等部件都在保护之中,这样不仅保护了显卡,也让整体的卖相更好。

n卡几代有独显,n卡历年回顾

华硕9800GTX

可以把9800GX2简单的认为是8800GTS 512MB的SLI版本,它就是由两块单独的8800GTS组合在一起,通过内部桥接器组成SLI互联,这是一种很直观很容易的理解。

n卡几代有独显,n卡历年回顾

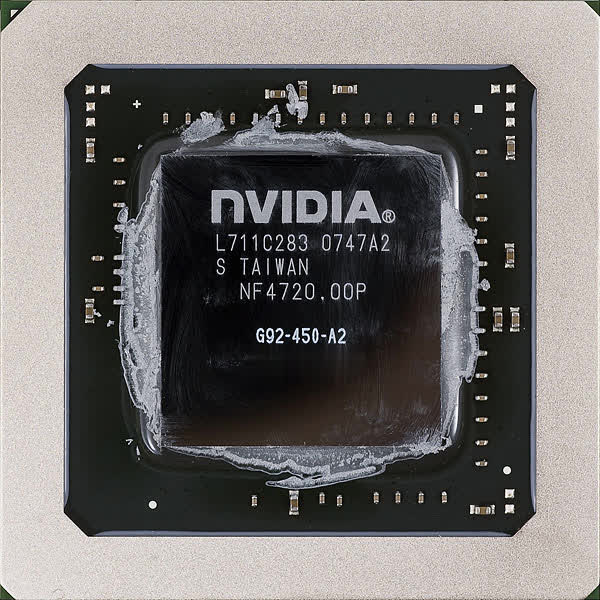

9800GX2的G92-450核心

n卡几代有独显,n卡历年回顾

GeForce 9800GX2规格表

9800GX2同样支持PCI Express 2.0接口标准,支持第二代PureVideo HD技术,支持DirectX 10,仍然不支持Direct X 10.1。整卡最大功耗为197W,比起两个单卡8800GTS的功耗之和(280W)要低很多,而且比Radeon HD3870X2还要低3W,可以说NVIDIA在9800GX2的功耗控制上是做得很好的。(好像也没什么卵用( ̄▽ ̄)")

n卡几代有独显,n卡历年回顾

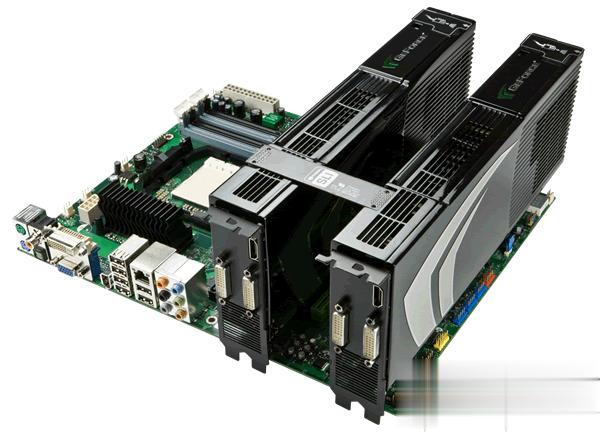

这算是是4卡SLI了

n卡几代有独显,n卡历年回顾

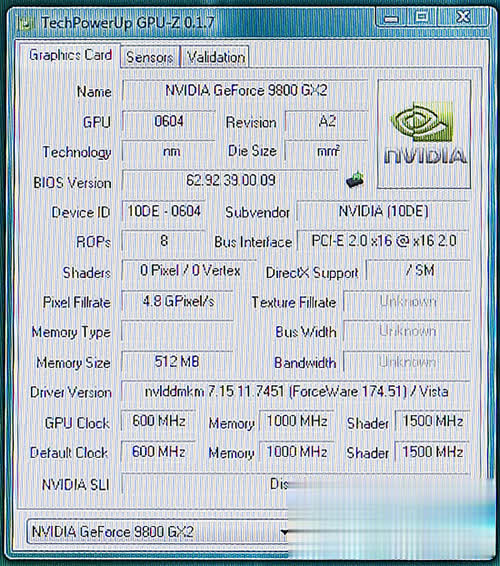

GPU-Z显示的9800GX2信息(有些识别不出来,频率是正确的)
