CPU接口类型不同，在插孔数、插座体积、形状上都有变化，一般是越来越大，只有个别接口比上一代稍微要少一些插脚。一般Intel的CPU接口，用了一至两代就会更新。改朝换代的CPU是不能互相插接的，因为插孔数越来越多，插接不上了。一般CPU改朝换代后，内存条也换代了。

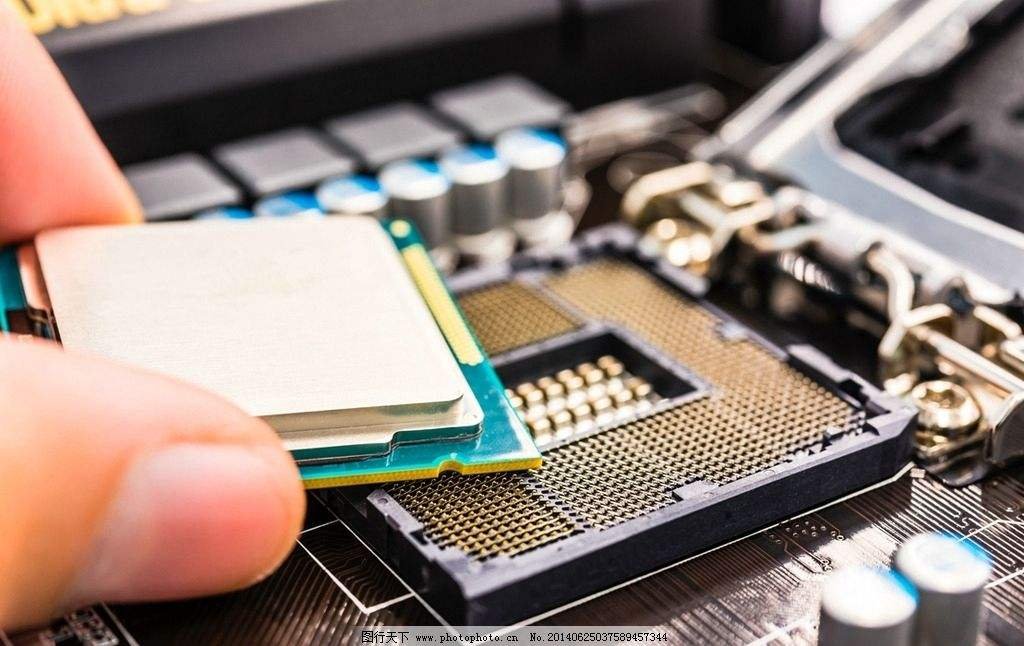

因此，内存条（ddr1、ddr2、ddr3、ddr4）代数不同，则CPU就不能通用。不同厂家的cpu也是不能通用的。同一厂家的同一系列的cpu，接口完全一样的，一般是可以通用的。但个别情况，插脚一样有的也不能通用, 因为核心不一样,主板芯片组不支持。引起这些变化的原因是什么呢？台式机的CPU是插接式的，可以直接取下自己更换，可以用CPU-Z查看接口型号。但笔记本的CPU是采用bga焊接的，自己取不下，所以，一般不会换，要换只有找专业维修店。
一、cpu接口为什么总是变化？针脚或触点为什么越来越多？
1、cpu的功能变化：内存控制器，显卡GPU，北桥芯片，处理器核芯芯片数量也越来越多，都被cpu直接收编了。cpu直接管辖的队伍越来越多，因此，只有增加对外针脚或触点，才能实现cpu新增加的功能。
2、总线变化从FSB总线、HT总线、QPI总线、DMI总线，cpu与外部总线的连接方式，发生了很大的变化。早期的CPU与北桥是通过FSB前端总线连接的，CPU要与内存通信首先要经过北桥芯片，后来内存控制器集成到了CPU中，CPU与内存通信就不必通过北桥了，FSB总线就被QPI总线（INTEL）或HT总线（AMD）代替。往后，将北桥芯片集成到了CPU中，所以QPI总线也就被集成到了CPU内部，主板上就只留下南桥芯片了，CPU就依靠DMI总线与南桥芯片通信，实际上，还是CPU内部的北桥芯片通过DMI总线与外部的南桥芯片通信。这个intel的QPI或AMD的HT新总线，使cpu访问内存的速度加快了，由于cpu内部集成了新元件，输入输出针脚也就增多了。
3、内存条换代、PCI-E接口类型变化，CPU核心数量增加，功耗变化，处理器换代时接口就要发生变化。内存控制器因为是集成在cpu内部，只要内存换代，处理器就需要增加针脚数量，来满足内存带宽的需要，这种技术升级就必须更换cpu接口。
4、cpu以后的功能会越来越多，集成的芯片也会越来越多，电气性能要求越来越高，针脚数量也会要增加。

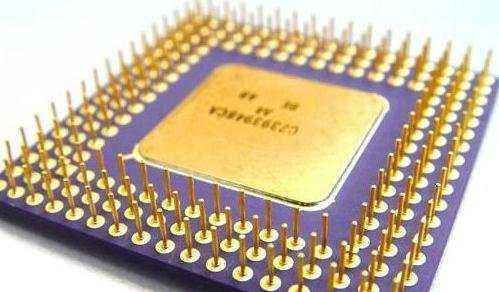

5、1999年Intel和AMD推出的Slot1/A接口只有242针，而到了今天Intel Core i9针脚达到2066，AMD ThreadRipper针脚居然高达4094!这不仅仅是内存控制器的差别，还有核心数量的需要，更有超高功耗的要求。
6、至于其它原因，自己去推理吧。
二、CPU分英特尔和AMD两类接口。自从Intel和AMD各自推出自己独有的CPU接口以来，cpu总计有几十种接口，这些接口都是互不兼容的，就像内存条一样，ddr1、ddr2、ddr3、ddr4互不兼容。下面介绍的CPU接口类型，只是部分，因为实在是太多了，不胜枚举。
三、基于Intel平台的CPU接口
1．LGA 478接口有478个插孔，早期的Pentium 4处理器较常使用。
2．LGA 775接口有775个插孔，LGA封装的 Pentium 4等使用。

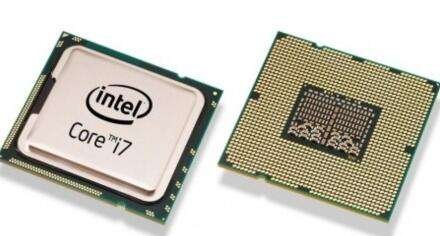

3．LGA 1366接口有1366个插孔，比LGA 775接口的面积大了20％。它是Core i7处理器的插座，读取速度比LGA 775高。
4．LGA 1156接口有1156个插孔。是Intel Corei3、Core i5和Core i7处理器的插座，读取速度比LGA 775高。
5．LGA 1155接口有1155个插孔，搭配Sandy Bridge微架构的新款Core i3、Core i5及Core i7处理器所用的CPU接口。
6．LGA 2011接口有2011个插孔，是Intel公司于2011年11月推出的搭配Sandy Bridge—E平台的Corei7处理器所用的CPU接口。
7．LGA 1150接口有1150个插孔，是Intel公司于2013年推出的接口。
8、LAG1151接口有1151个针脚，是英特尔公司2015年推出的接口。
9、LAG2011接口又叫Socket R，有2011个插孔，是Intel公司于2011年11月推出的搭配Sandy Bridge—E平台的Corei7处理器所用的CPU接口。
10、LAG2011-2接口又叫Socket R3。LAG2011-V2是LAG2012-2的升级版。
11、LAG2011-3接口LAG2011接口、LAG2011-2接口、LAG2011-3接口都是不能兼容的。LAG2011-V3是LAG2011-3的升级版。
12、LGA 2066接口又名Socket R4，有2066个触点。2017年推出。拥有Skylake - X和Kaby Lake - X处理器。 在性能、高端台式机和工作站平台(基于X299“Basin Falls”和C422芯片组)上取代英特尔的LGA 2011 - 3 ( R3 )，而在基于Skylake - SP (至强“Purley”)的服务器平台上取代LGA 2011 - 3 ( R3 )。也就是说LGA2011-3平台的升级版。
13、LGA 3647接口有3647个触点，是英特尔公司2016年5月推出的接口。采用LAG2011-V3封装接口。
二、基于AMD平台的CPU接口
1．Socket 754接口Socket 754接口具有754个插孔，是AMD公司于2003年9月发布的64位桌面平台接口标准。
2．Socket 939接口Socket 939接口具有939个插孔，是AMD公司于2004年6月发布的64位桌面平台接口标准。
3．Socket AM2接口SocketAM2接口具有940个插孔，是AMD公司于2006年5月发布的64位桌面平台接口标准。
4．Socket AM2 接口SocketAM2 接口的插孔数跟SocketAM2一样，用于多款AMD处理器。
5．Socket AM3接口Socket AM3接口是AMD公司于2009年2月推出的接口标准，有940个插孔，其中938个是激活的，可用于多款AMD处理器，包括Sempron II、Athlon II以及Phenom II系列。Socket AM3用于取代Socket AM2 。
6．Socket AM3 接口SocketAM3 接口是AMD公司于2011年10月推出的接口标准，具有942个插孔，其中940个是激活的，用于AMD FX系列的处理器，AM3 接口向下兼容AM3。
7．Socket FM1接口Socket FMl是AMD公司最新的APU处理器所用的接口，有905个插孔。
8．Socket FM2接口Socket FM2是AMD桌面平台的CPU插座，代号Trinity及Richland的第二代加速处理器比较常用，具体型号是A10/A8/A6/A4/Athlon处理器。
9．Socket FM2 接口Socket FM2 是Socket FM2的后续者，能够向相前容Socket FM2的处理器。
10、Socket AM4接口AM4接口于2016年发布，具体针脚数量为1331个。例如锐龙R2700。AMD桌面处理器目前拥有AM3 、FM2 、AM1三种不同接口，分别用于高端CPU、主流APU、低端APU，而从2017年开始，它们全部统一为新的AM4。AM4处理器目前可以兼容AMD锐龙系列的CPU，还有新一代的APU。AM4接口能取代现有的CPU AM3 、APU FM2 ，原生支持PCI-E 3.0、USB 3.0/3.1、NVMe、SATA Express等技术标准，并支持双通道DDR4内存，最多四条，最高频率3200MHz，同时根据芯片组不同支持最多24条PCI-E，和Intel LGA1151相同。
11、AMD Socket TR4接口2017年，AMD正式发布了Ryzen ThreadRipper系列发烧级处理器。 这种新型接口和服务器上的EPYC系列是相同的，都在处理器上有4094个触点，这也是AMD消费级处理器第一次放弃针脚、改用触点封装。首发16核心1950X、12核心1920X，后续还有8核心1900X，它们均采用新的Socket TR4(SP3r2)封装接口，搭配全新X399主板。
