这台三洋XQB60-M808N洗衣机用了大概5到6年的样子，昨天出现开机指示灯闪烁的问题，再操作启动键 直接指示灯全熄。
受潮保护？不能够啊 这台机子用在阳台这里，晒伤倒是有可能，受潮估计不大会要么就是供电，因为按启动键它那种想启动想工作而又熄火 “心有余 力不足“ 的表现很像是控制电路供电的问题。不管它，拆开看看吧。
就是它了 三洋XQB60-M808N。

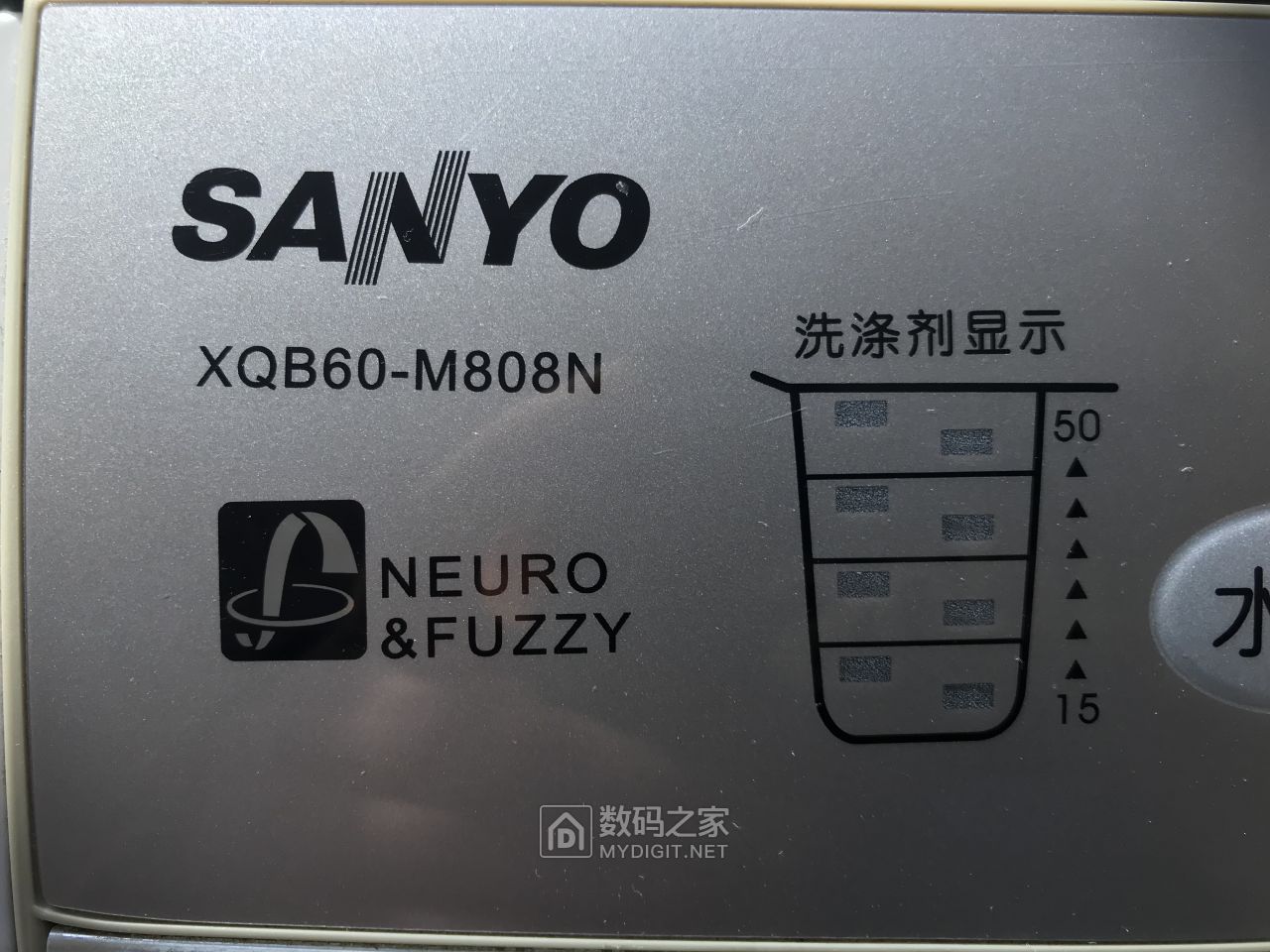

型号特写

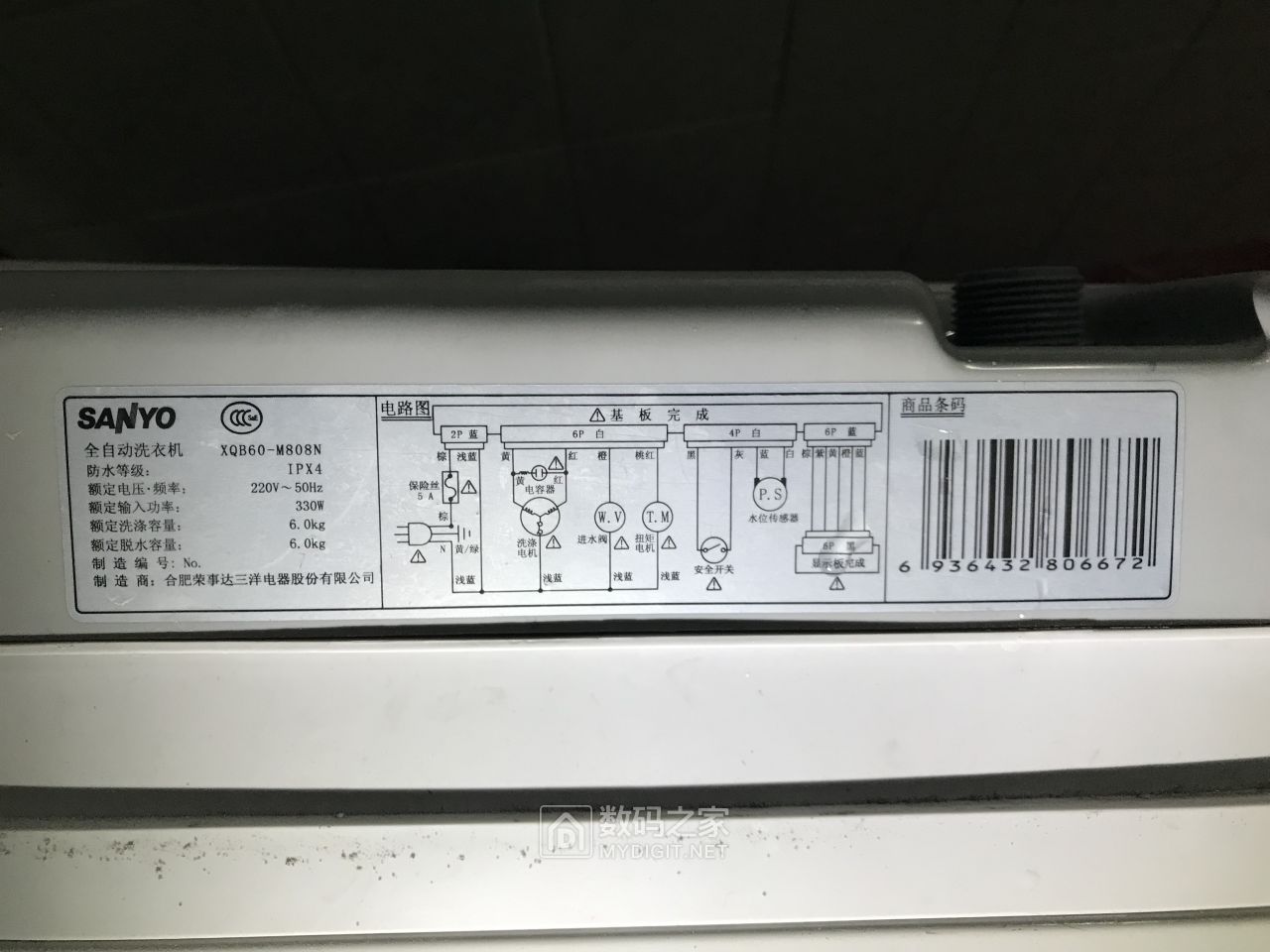

背面铭牌：生产企业为合肥荣事达三洋电器股份有限公司，还有简单的原理图。

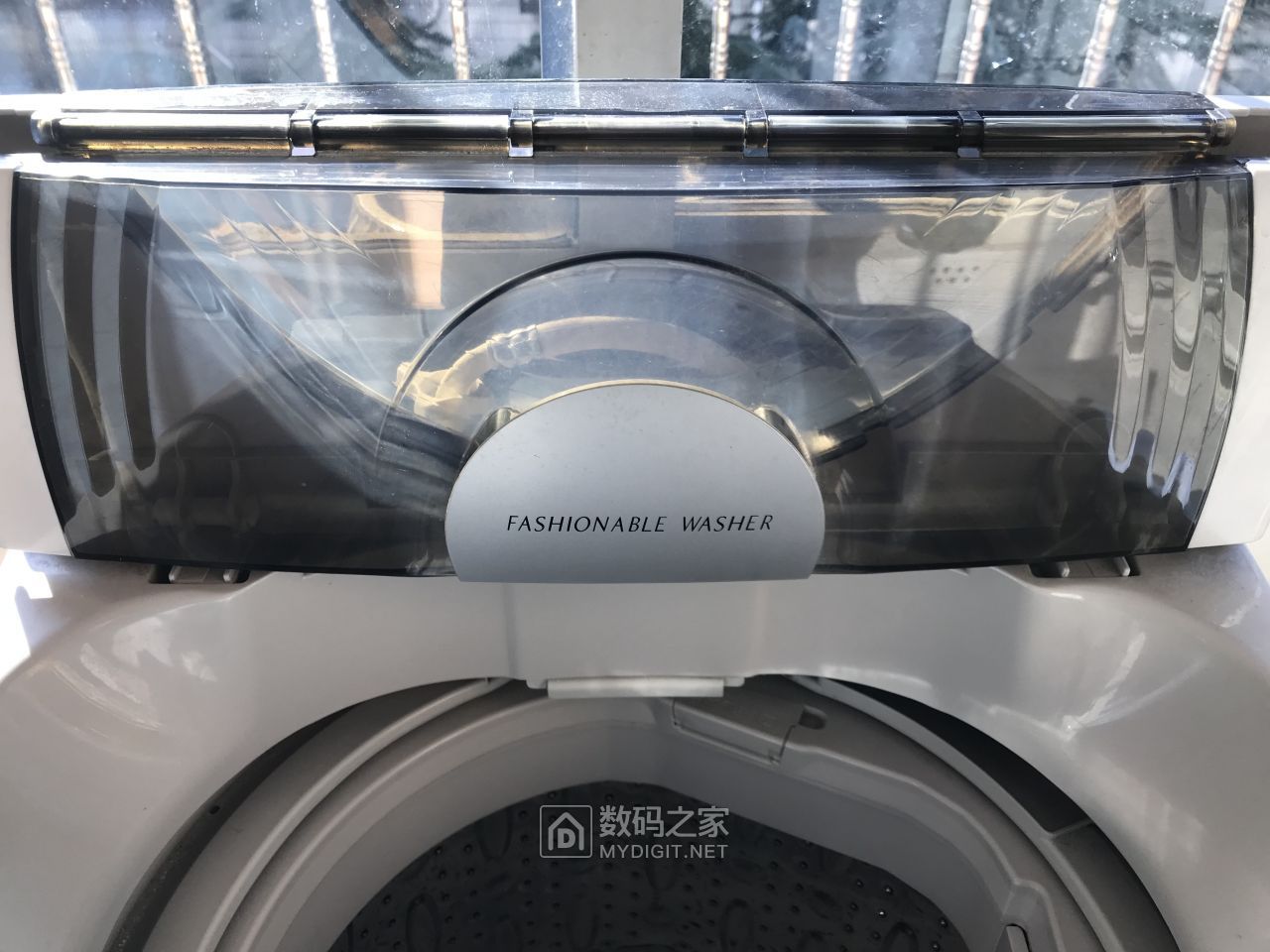

两段式开盖

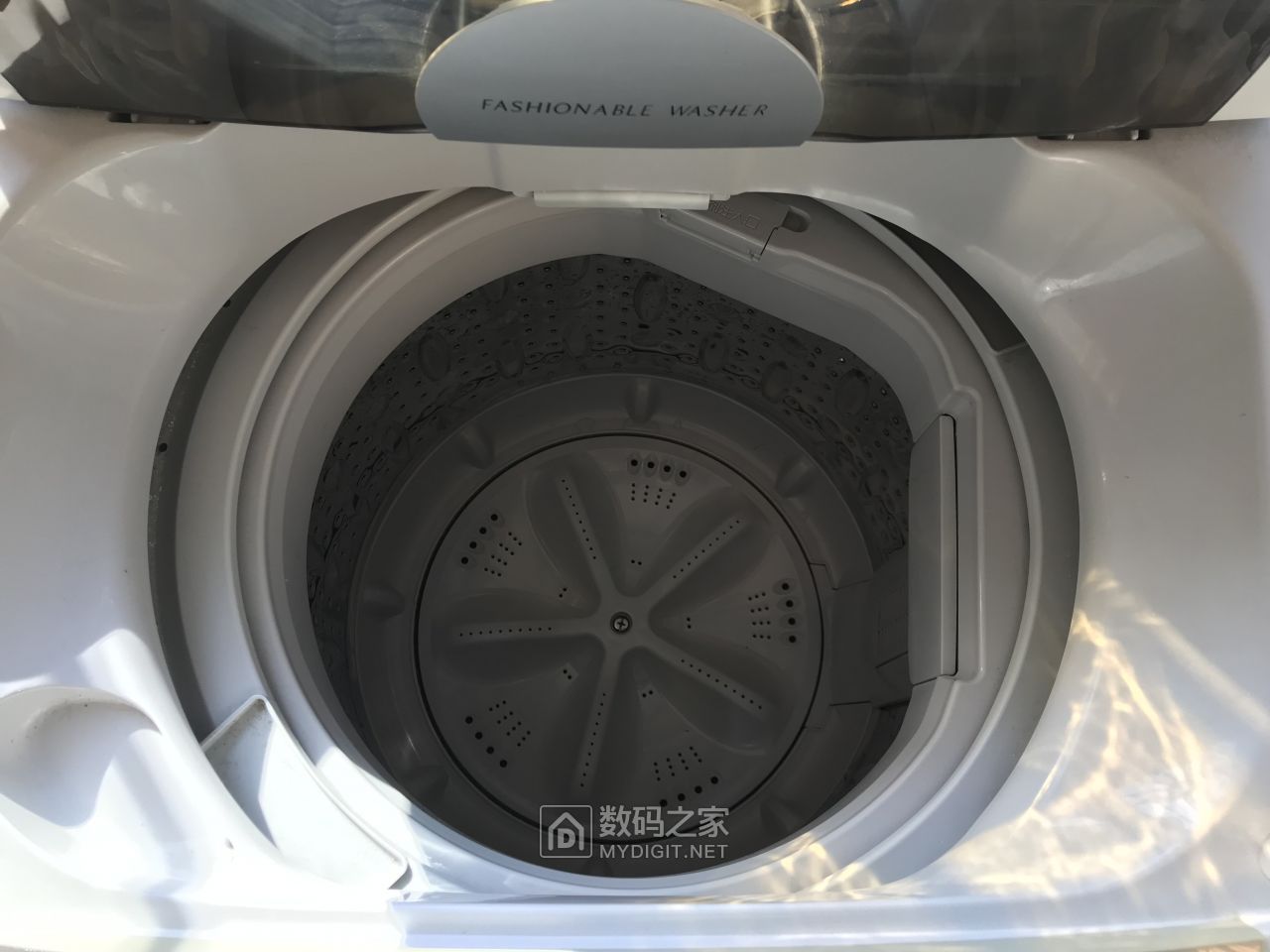

不锈钢内桶

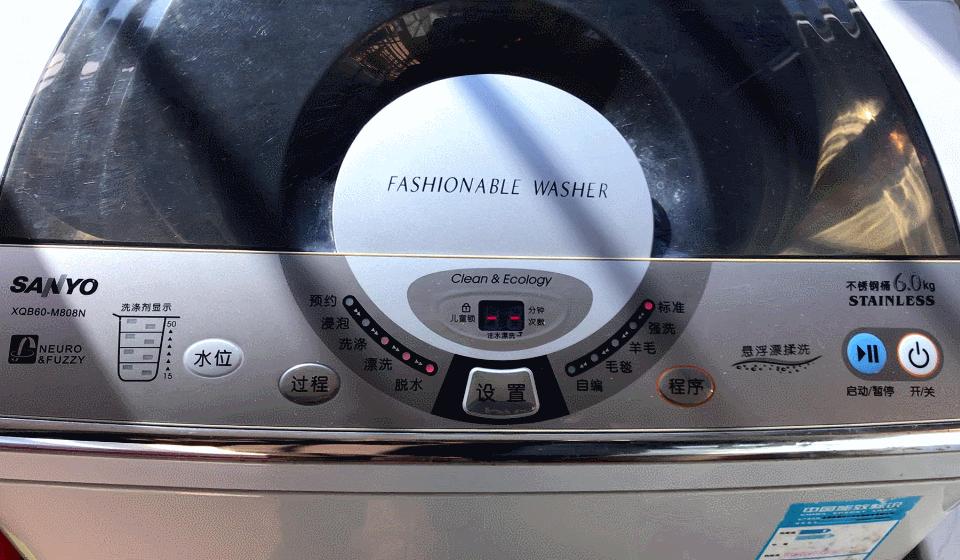

其实五六年下来，外观保持的还挺新，就是这个不争气的大脸盘子

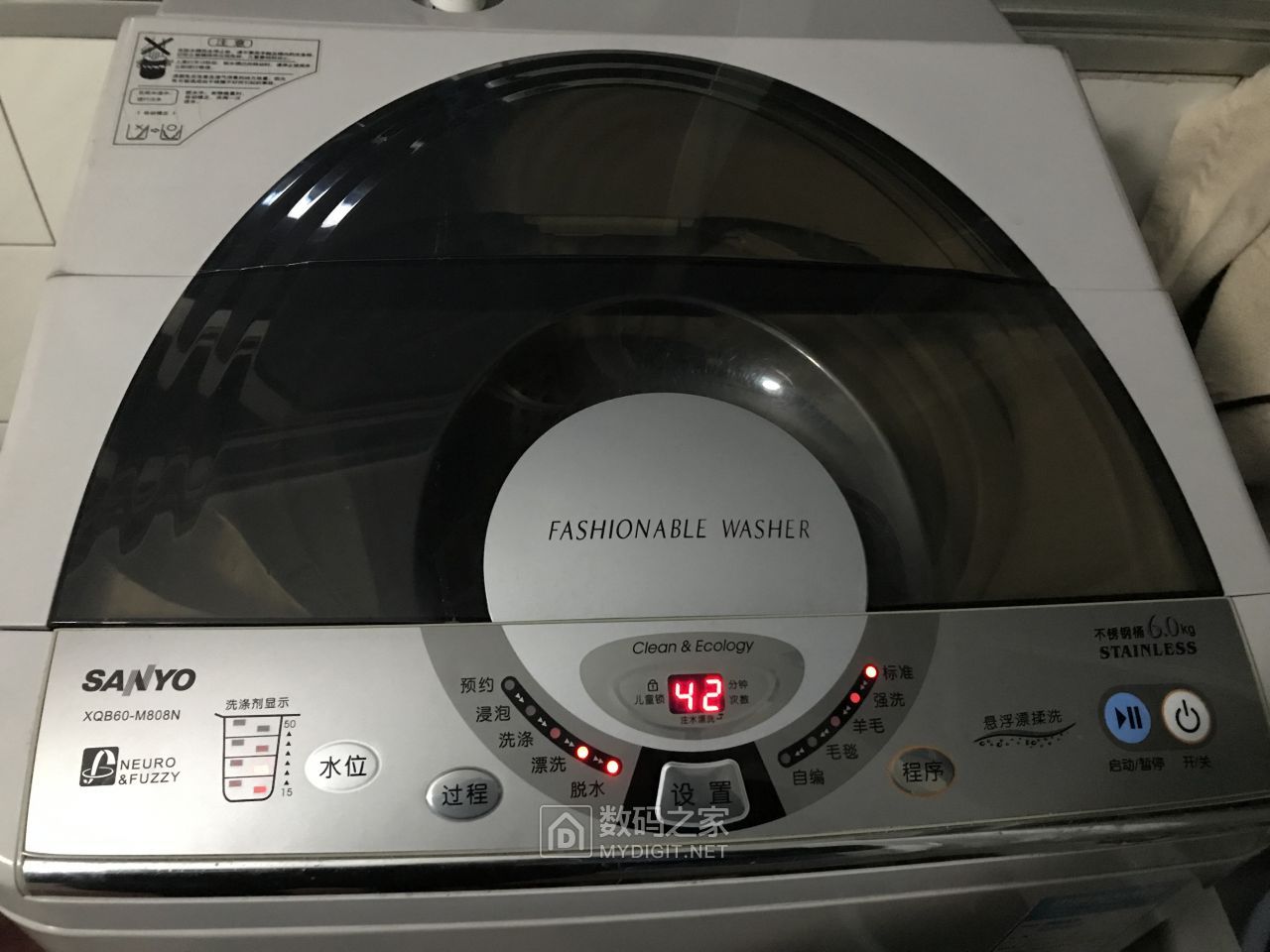

开机闪啊闪的。
然后点启动，指示灯会短暂显示一下这个画面后立马全熄：
开拆吧，从后面板下手。

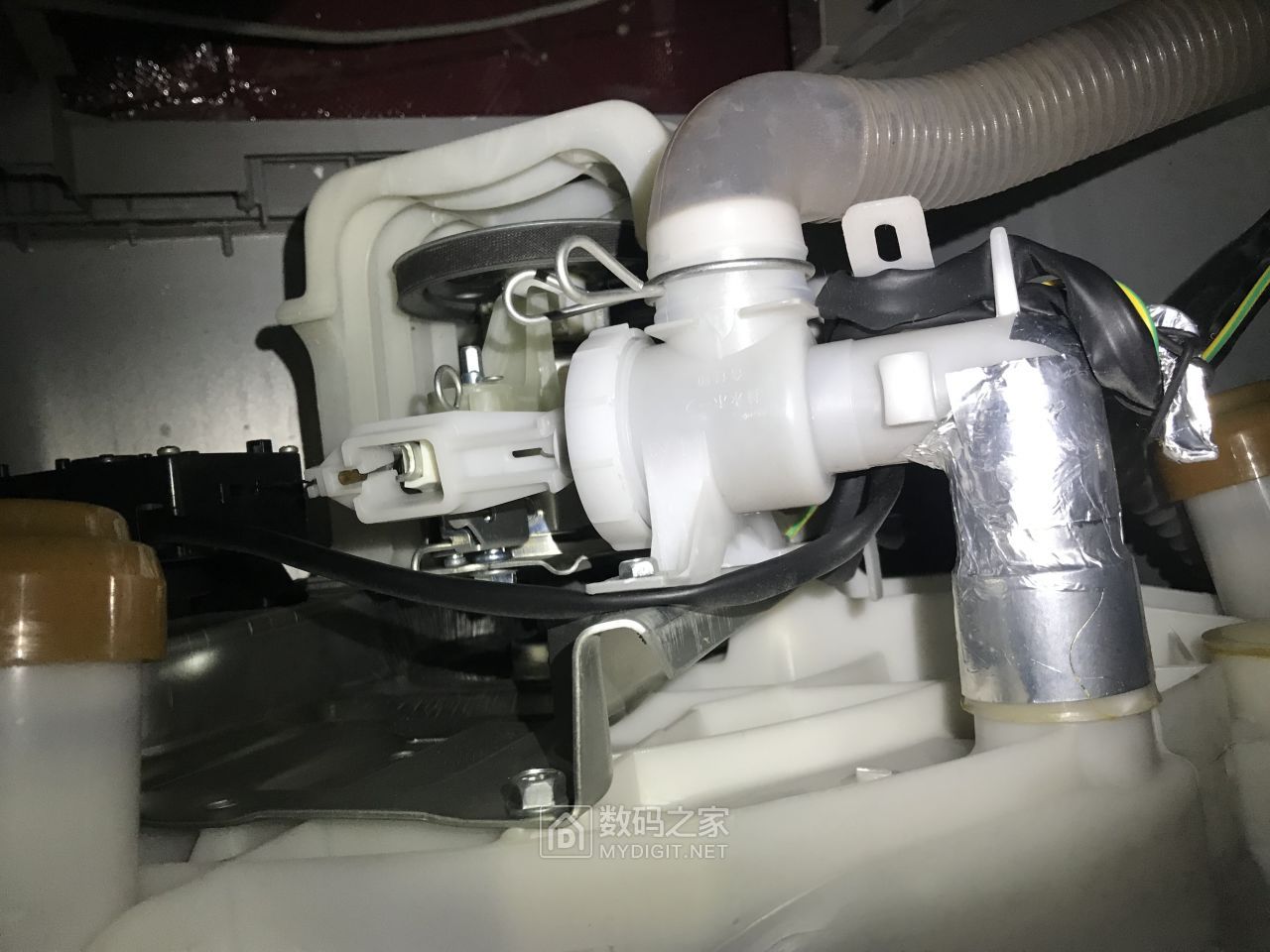

首先可见的是洗衣机动力及排水部分。
电动机型号：yxd150-4a ，150w单相异步电动机。
电机电容藏在机器后方左下角的一个小角落。安徽宁国制。

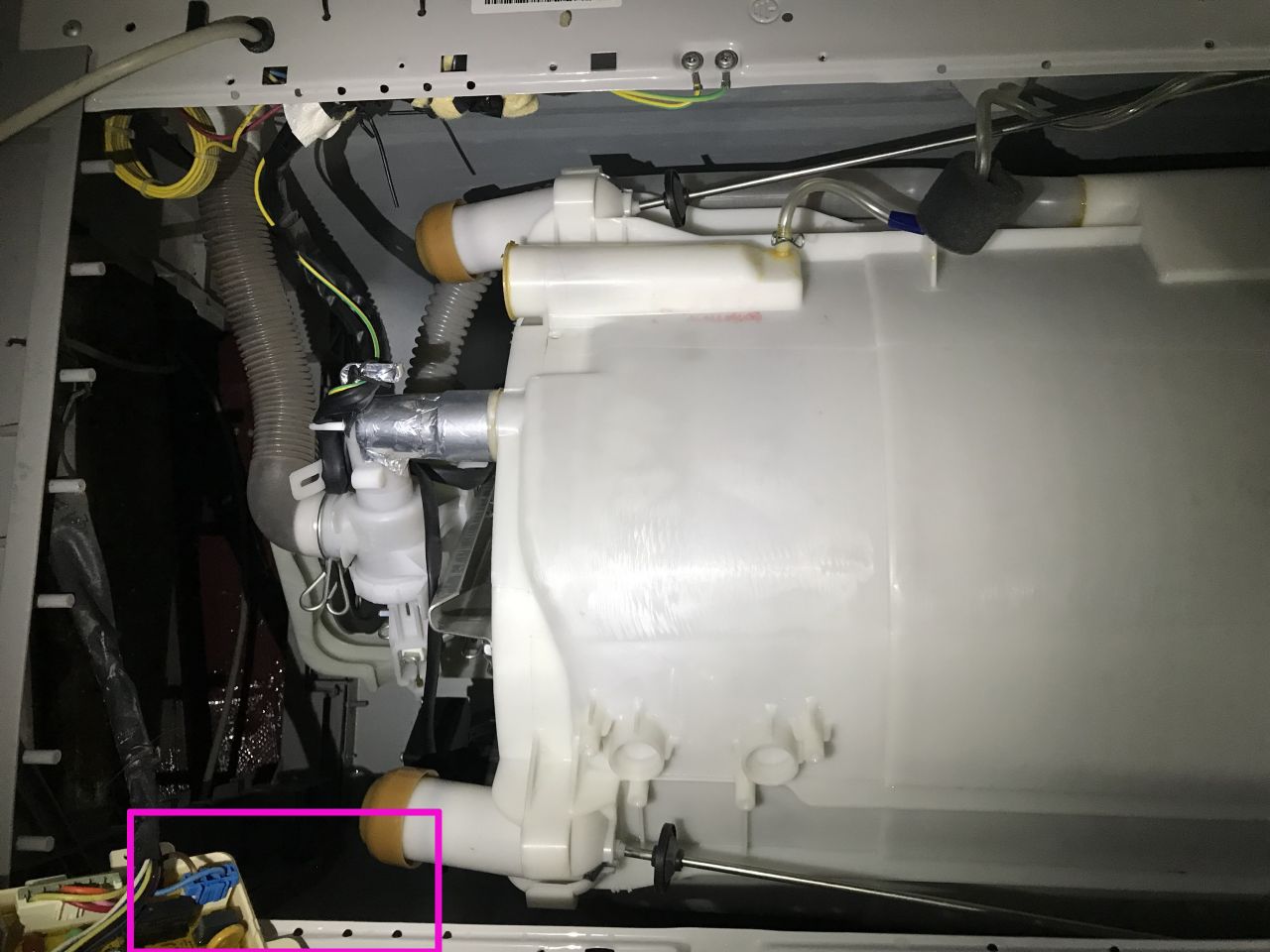

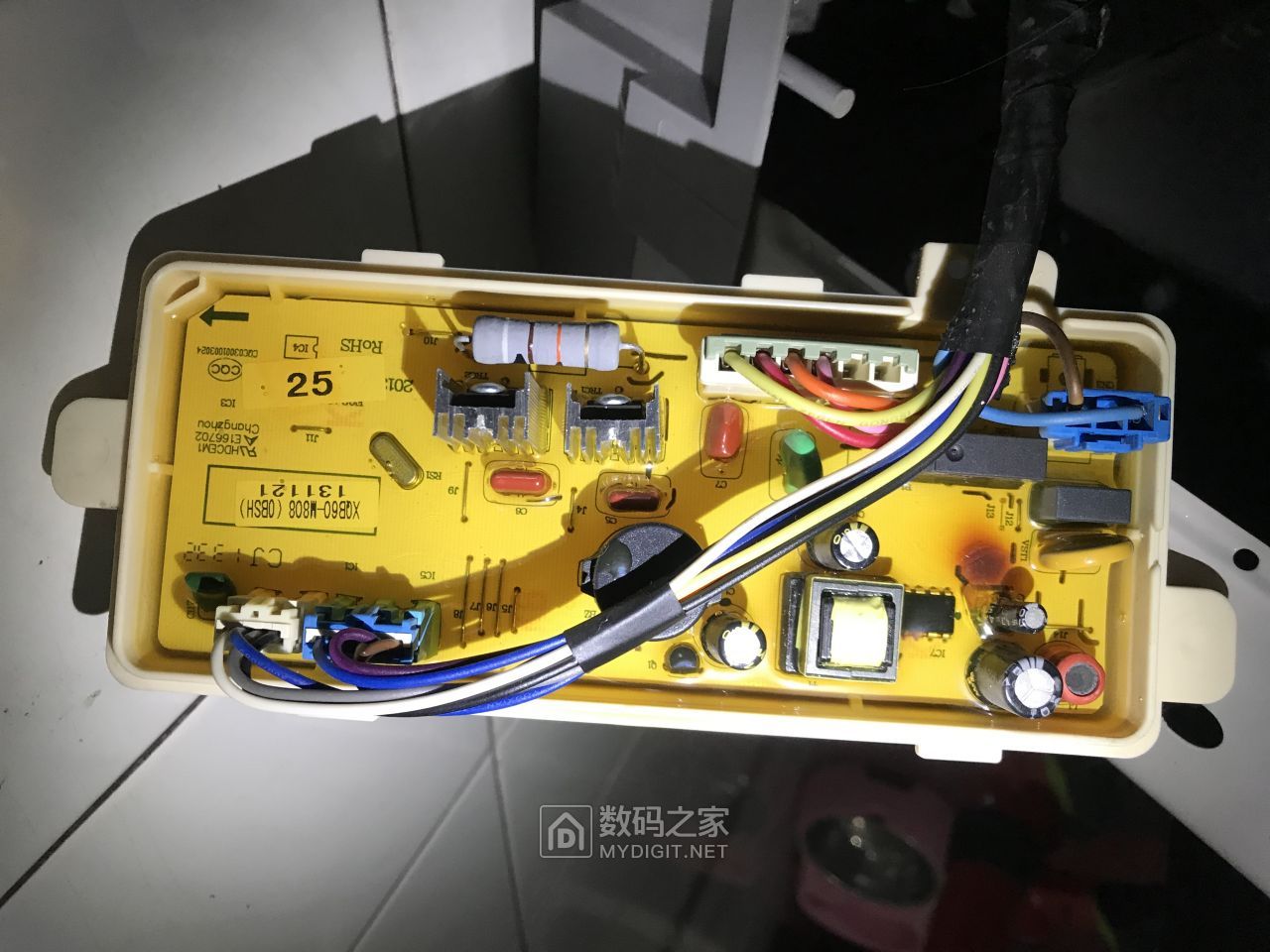

从机器后方右下角拆下电源控制板 并打开电源控制板盖子，紫色框下方为电源控制板所在位置。

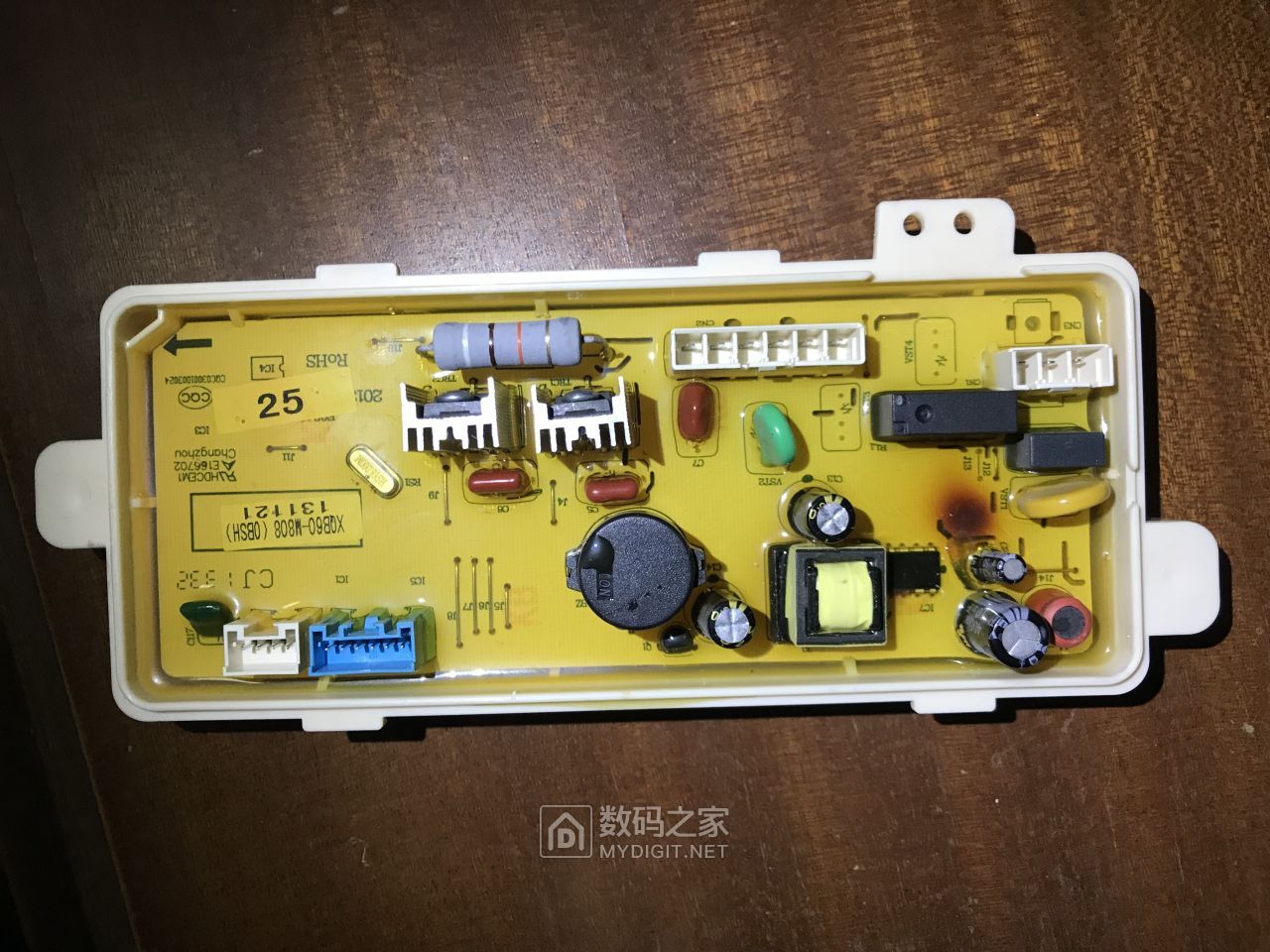

拔下排线的控制板，肉眼可见的烧焦痕迹。

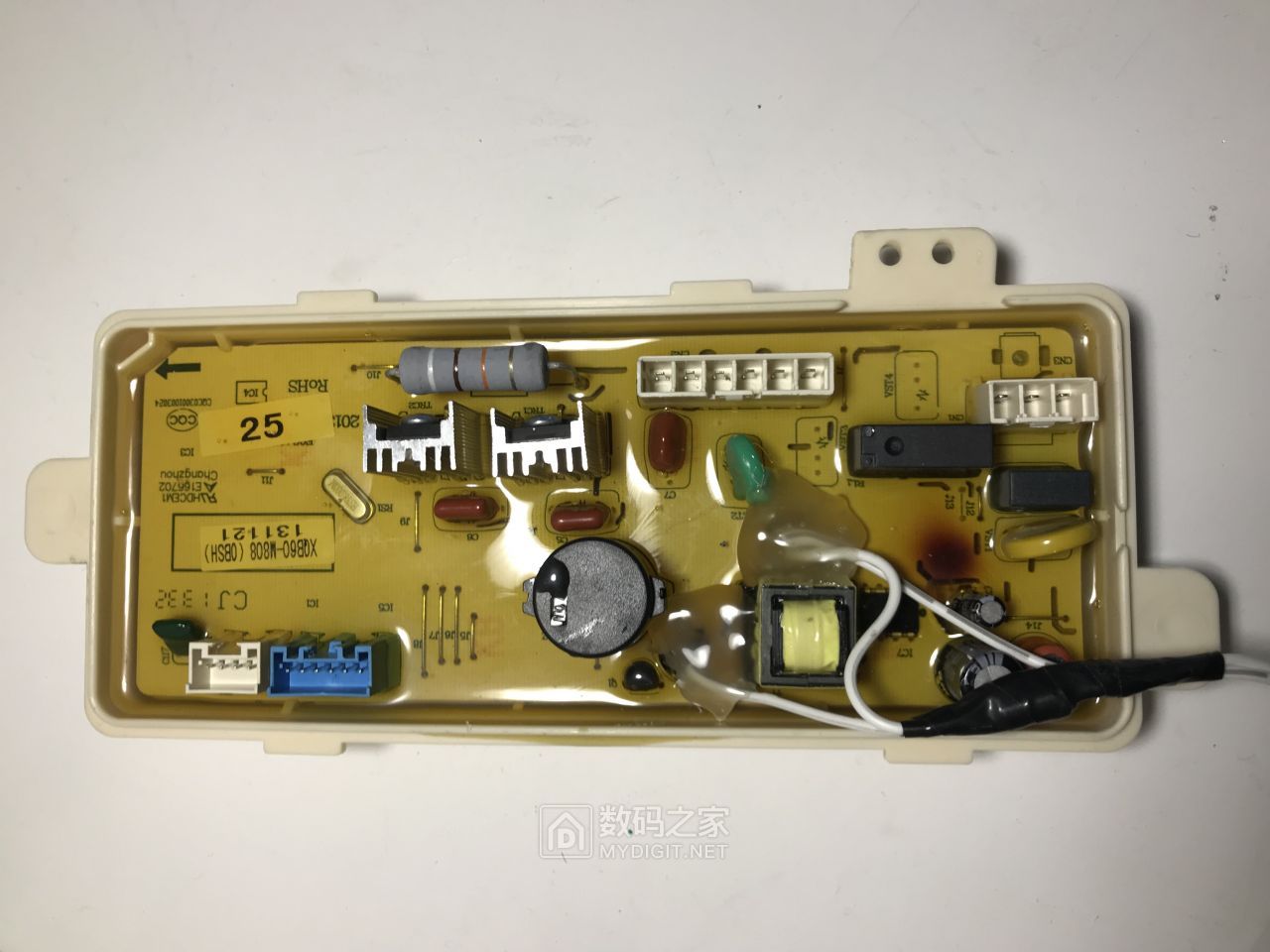

蓝色框内是控制电路供电部分，就是一个集成在板子上的开关电源。既然电源烧了，何不尝试外部供电试试？ 看电容25v 470微法，25v的耐压电源输出一般十几伏吧。准备上电试试，可问题来了，灌胶密封的板子，拆到板子背面接线测试十分的麻烦。另辟蹊径，从电路板正面下手，把红圈内俩电容剪了接线！（如果不想改电路的也可以购买电源板来更换，但是防水胶的去除和更换后加密封胶是个问题）

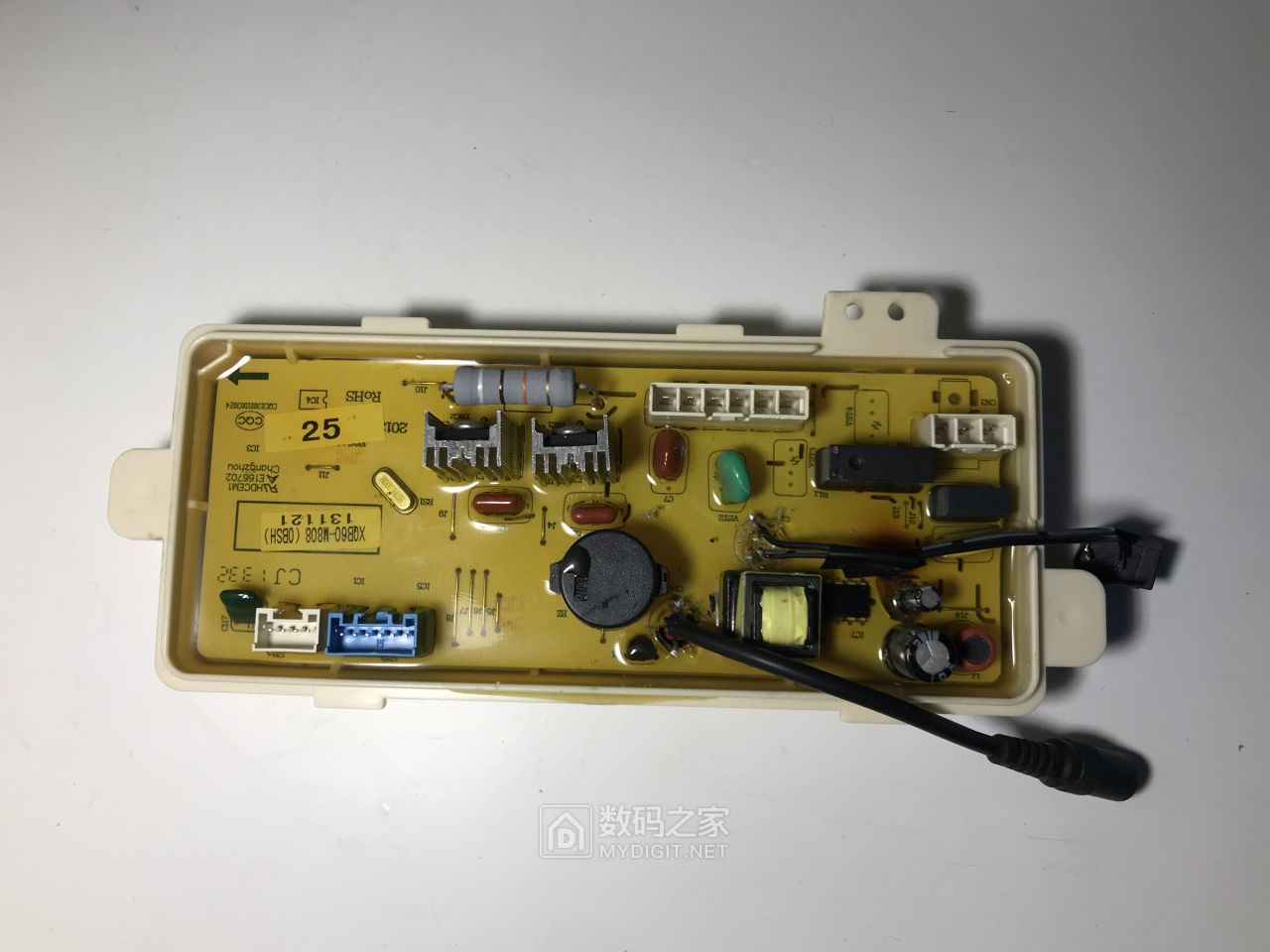

接好测试线，5.5x2.1DC口走起，方便测试。经测量 两电容非简单串并联， 非串联，那么供电非24v，应该在12v左右了。 非并联，应该是有两组独立电压。

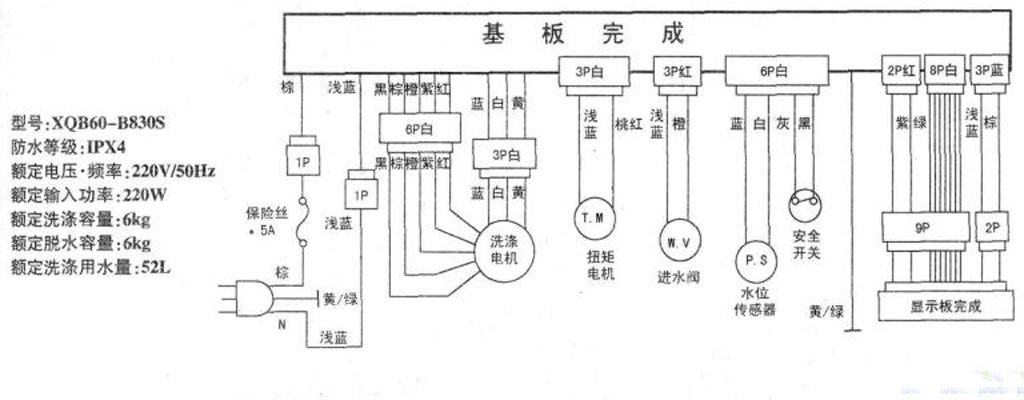

供电电压估个大概，吃不准。上网找到的有价值的相关资料偏少。相似型号的电路图及工作原理图。
但是没什么用好像，自己试着来吧，先从低压开始测试，用了充电宝的5v，和自制的12v电源。
所幸两个电容位各供12v（上面一个）和5v（下面一个）插好排线测试时，按键板可以正常操作，各功能也配合响应，故障排除了。

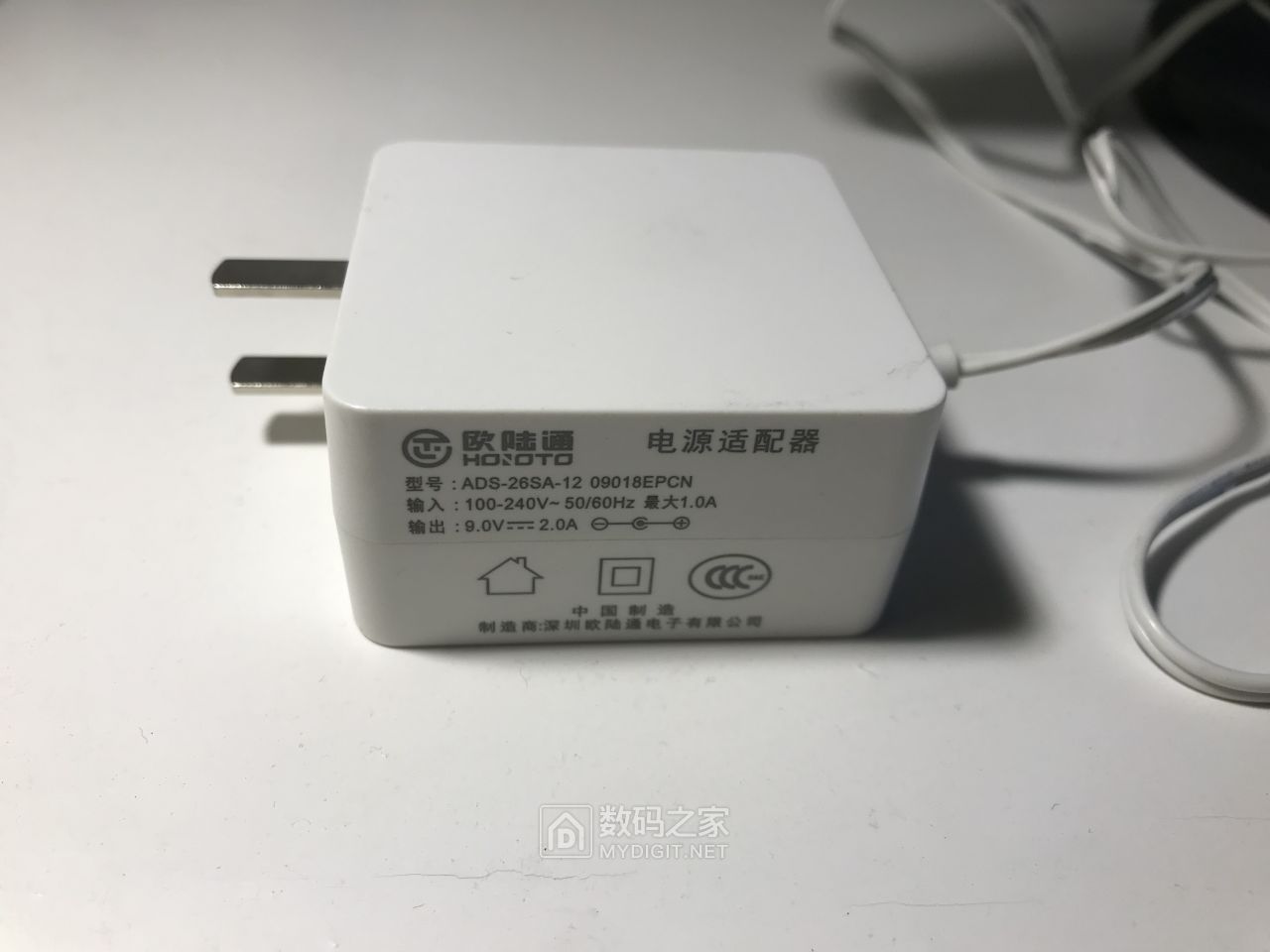

没有12v 5v双电压输出电源。折中方案，搞个9v电源适配器，一个电容位直供，一个电容位串二极管后供给。
9v电源测试中

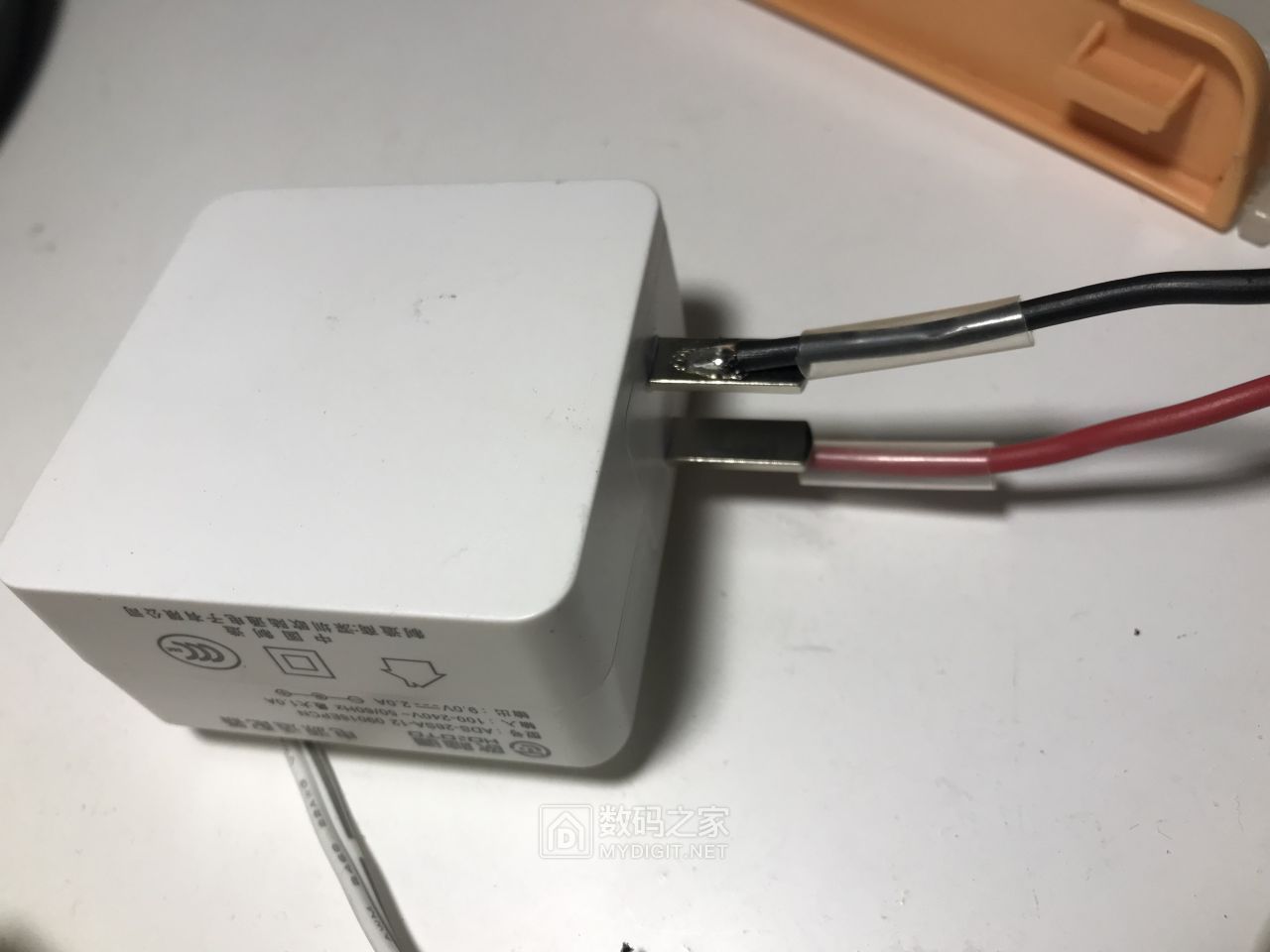

测试通过后，220v插口也给它焊上线，直接在机器内部接线取电方便些。

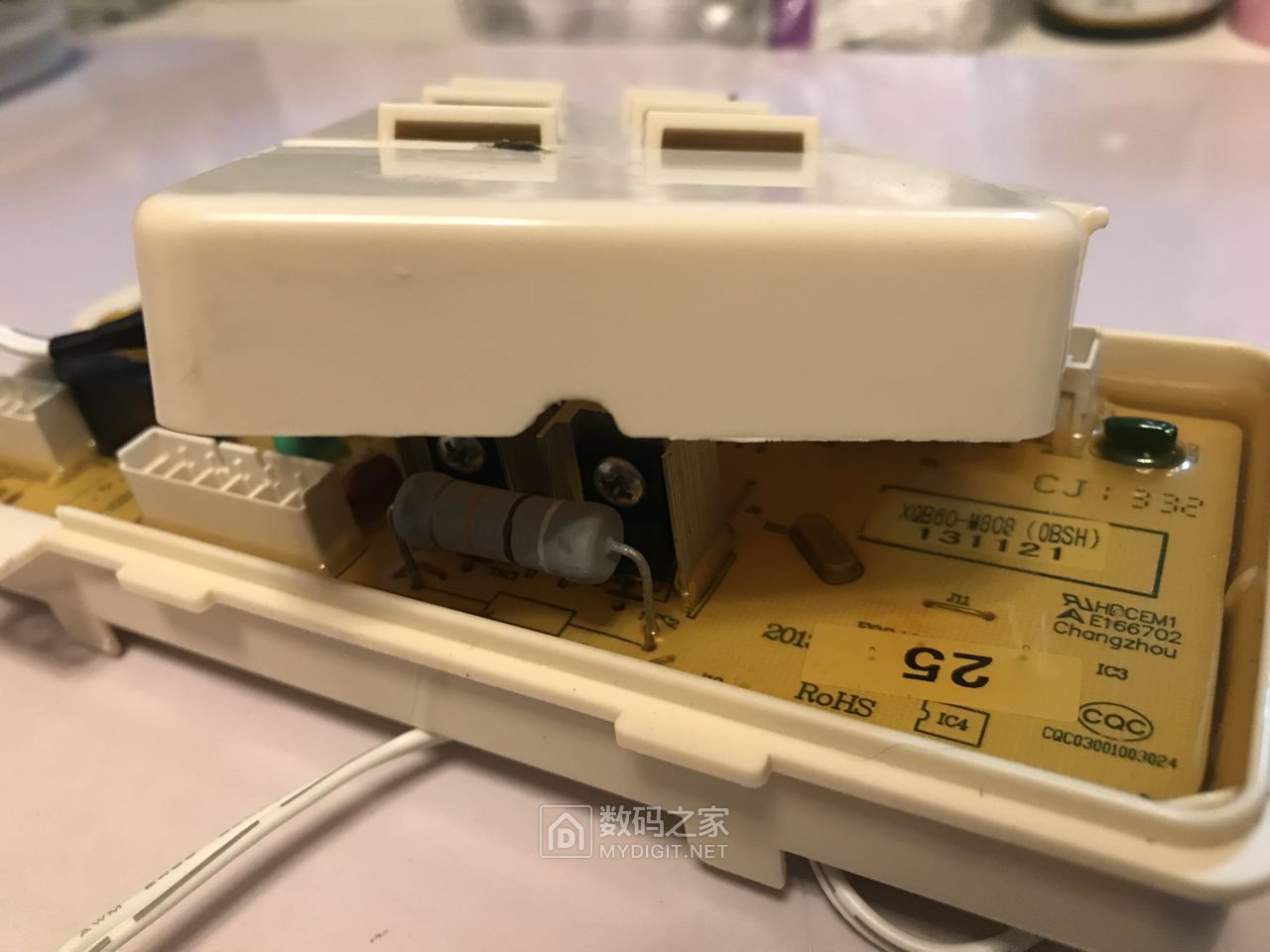

输出部分也焊接好 并打胶保护。
打结防拉
盖板切割个小口 出线用。

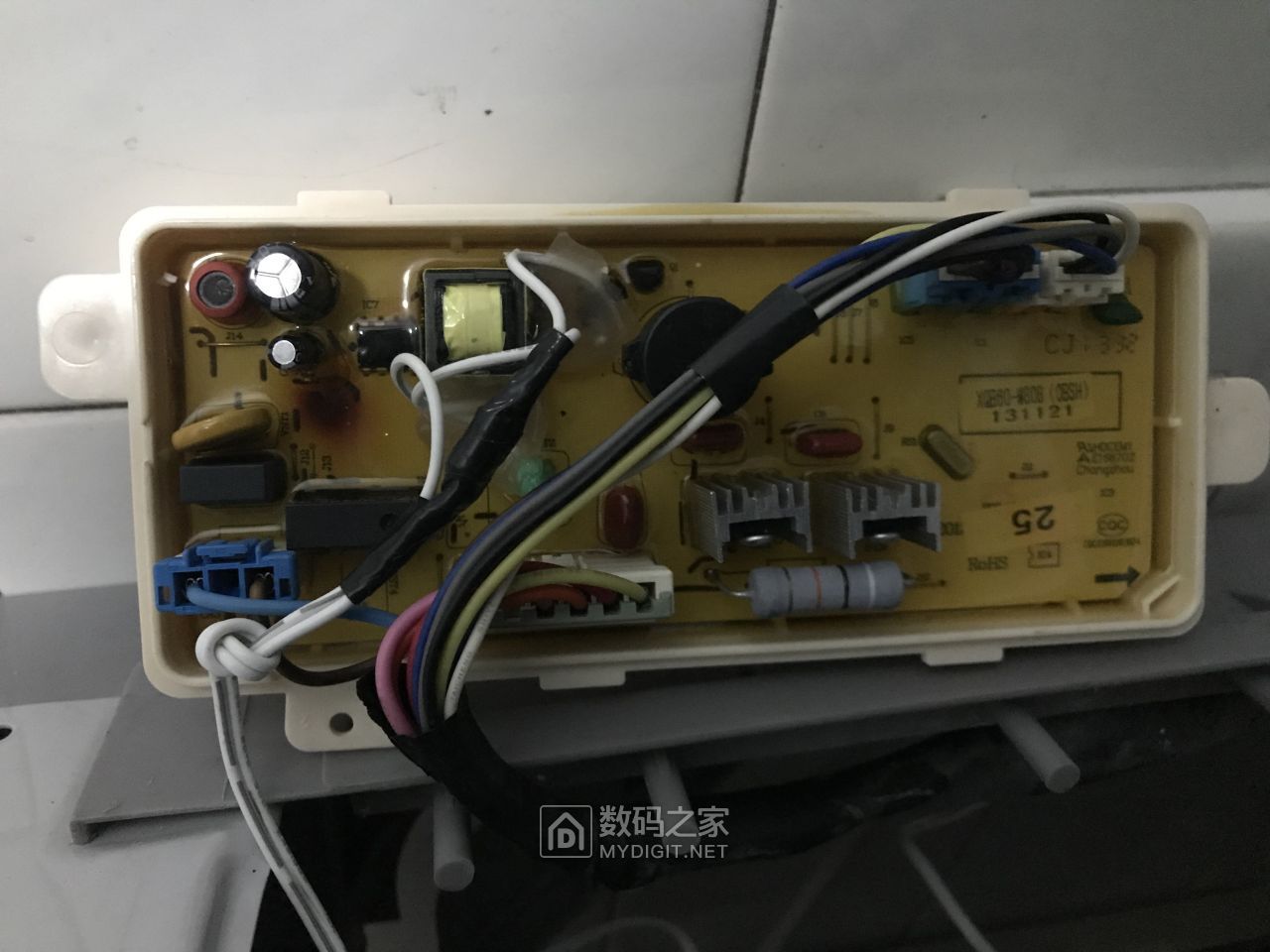

整备完毕 准备上机了。
先找好取强电的位置。

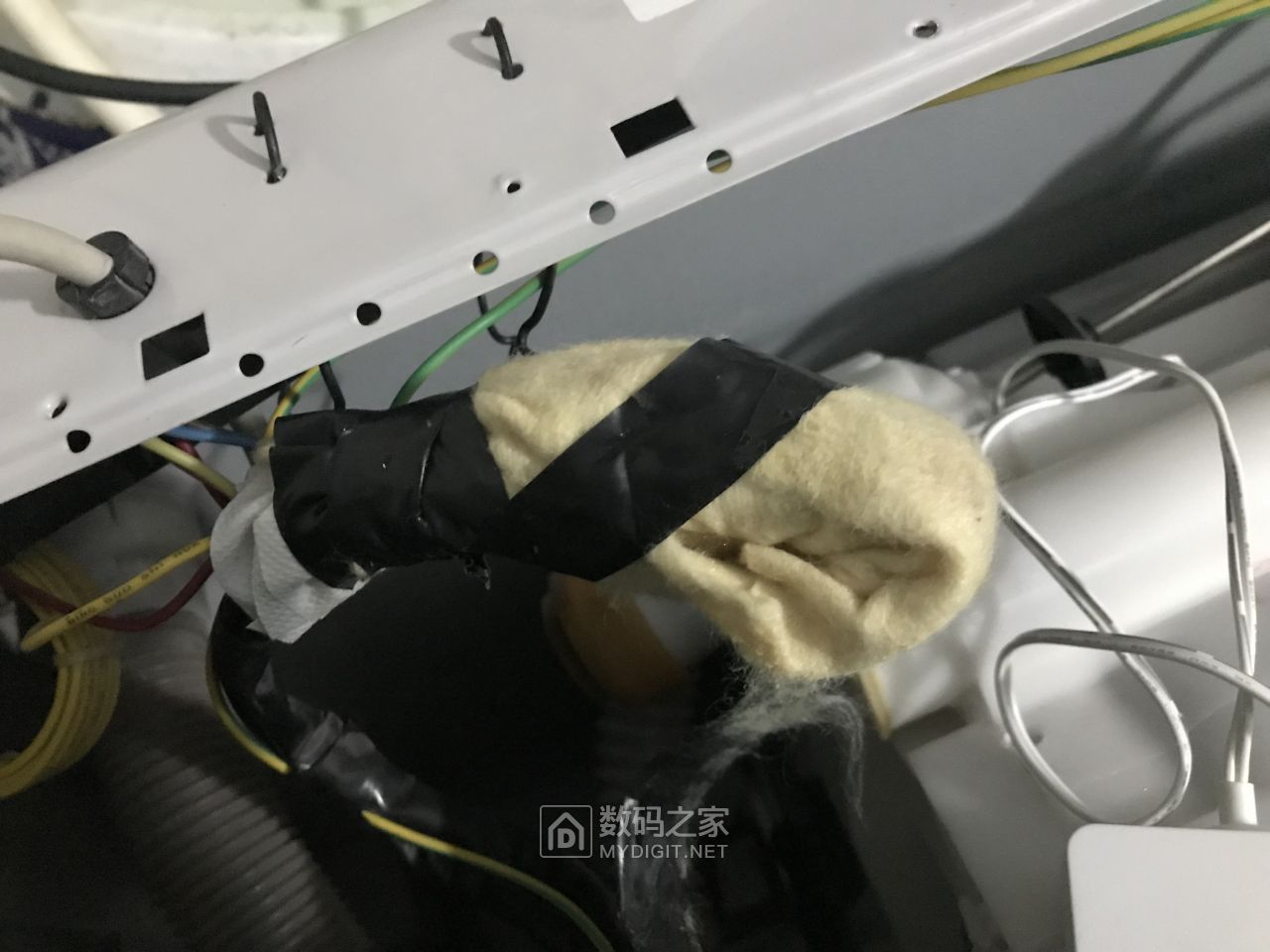

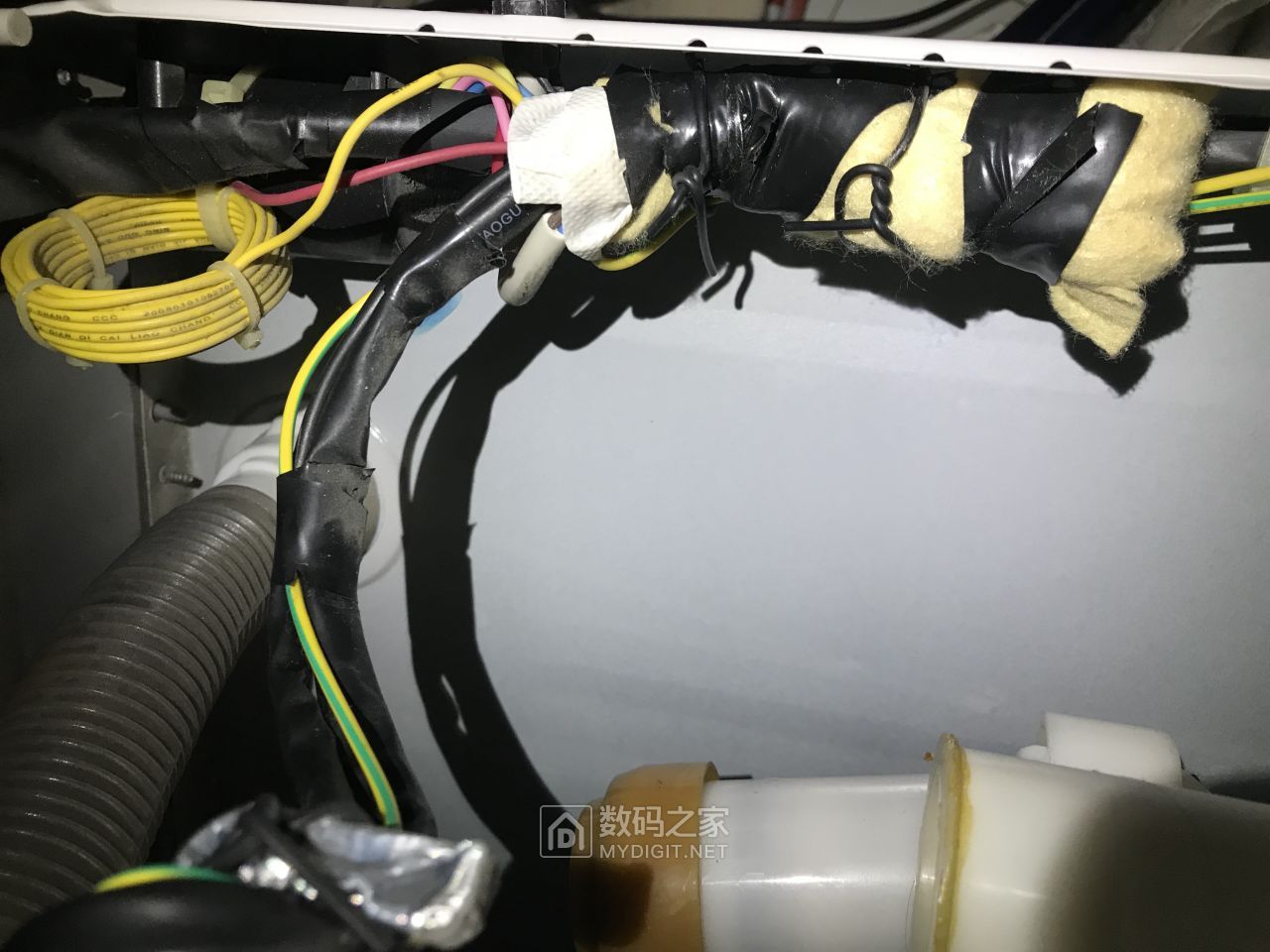

拨开防水防震外套。
分离中

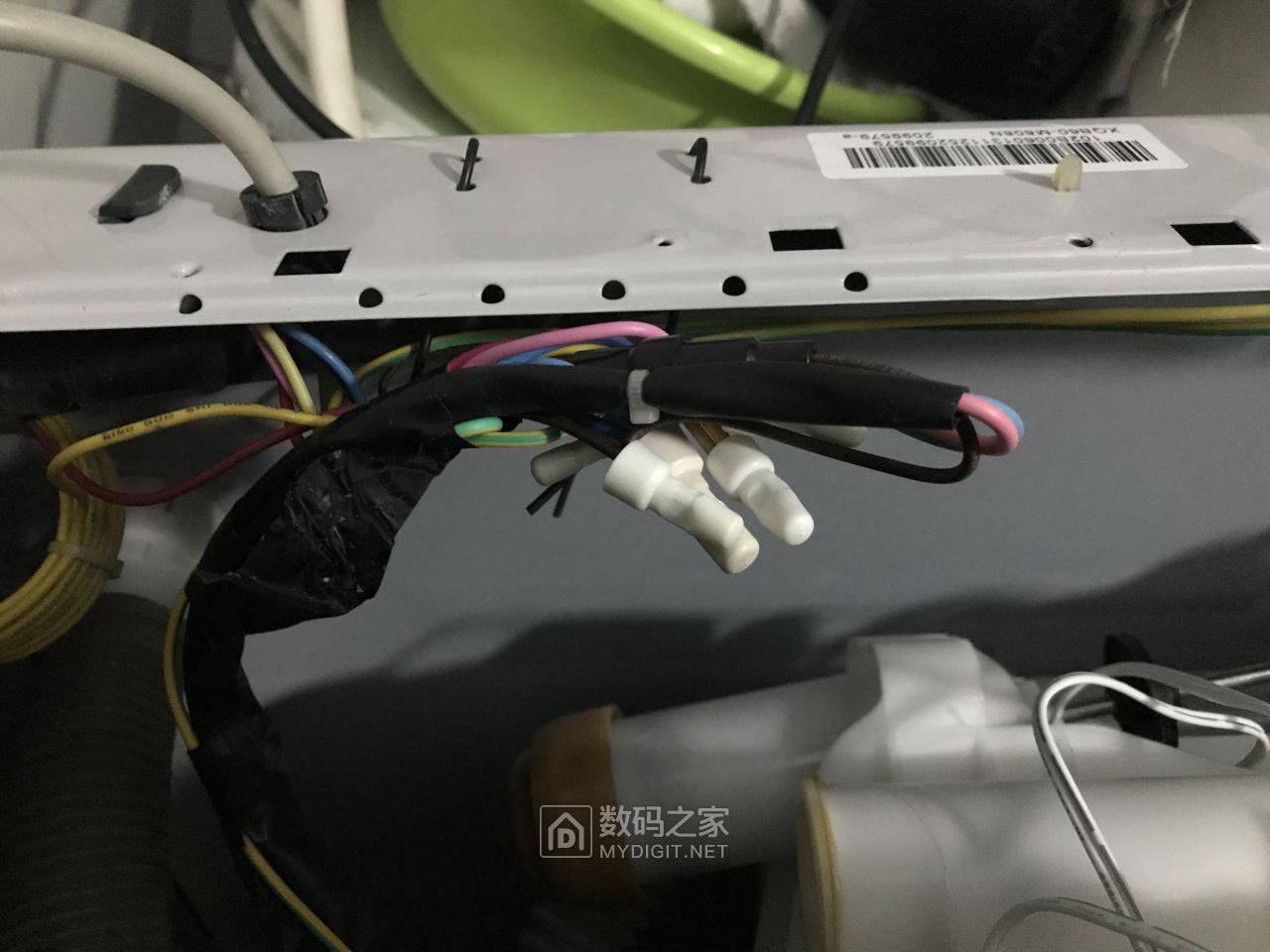

露出接线部位
找到AC220v in，拨开接上即可。

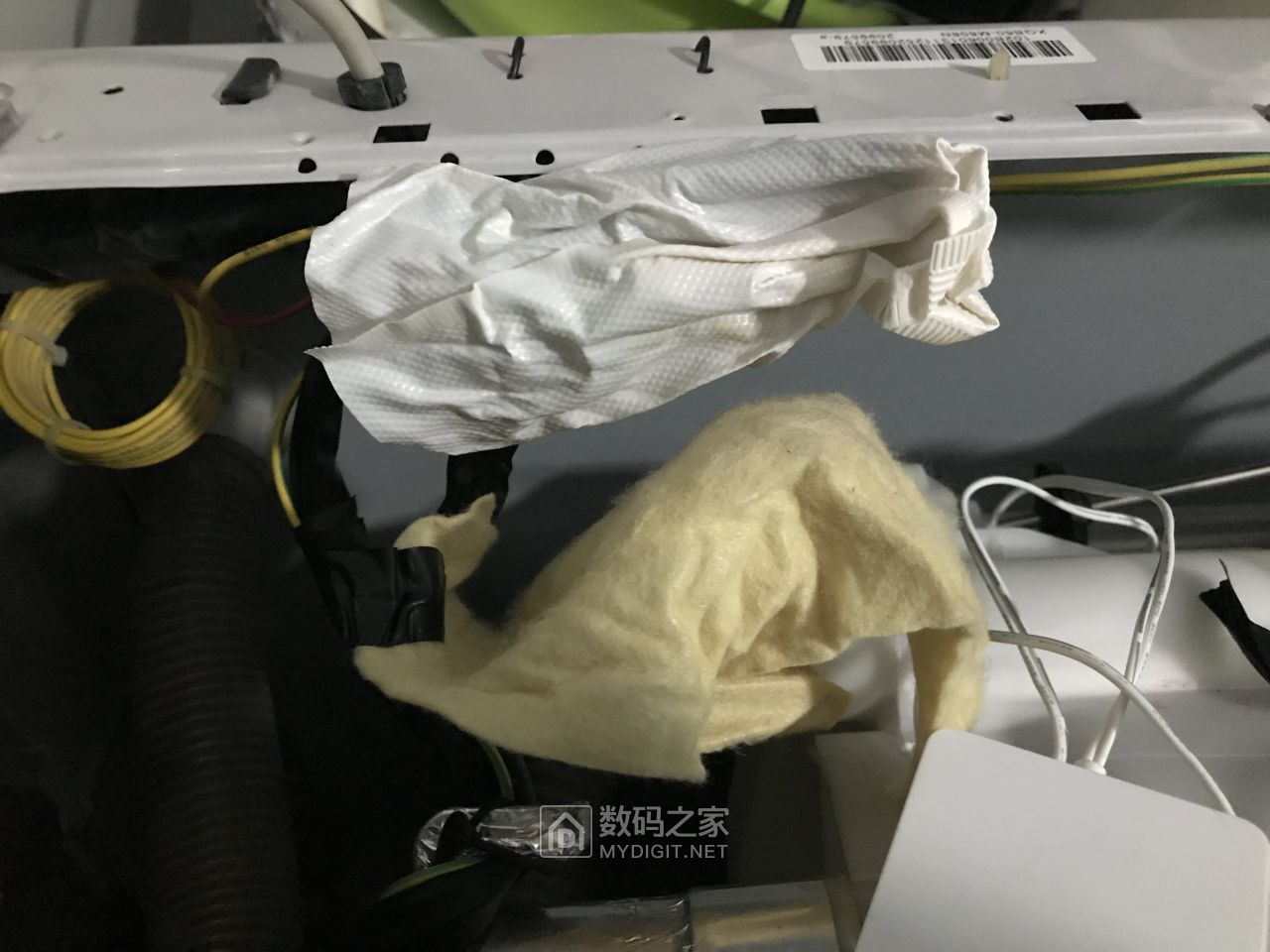

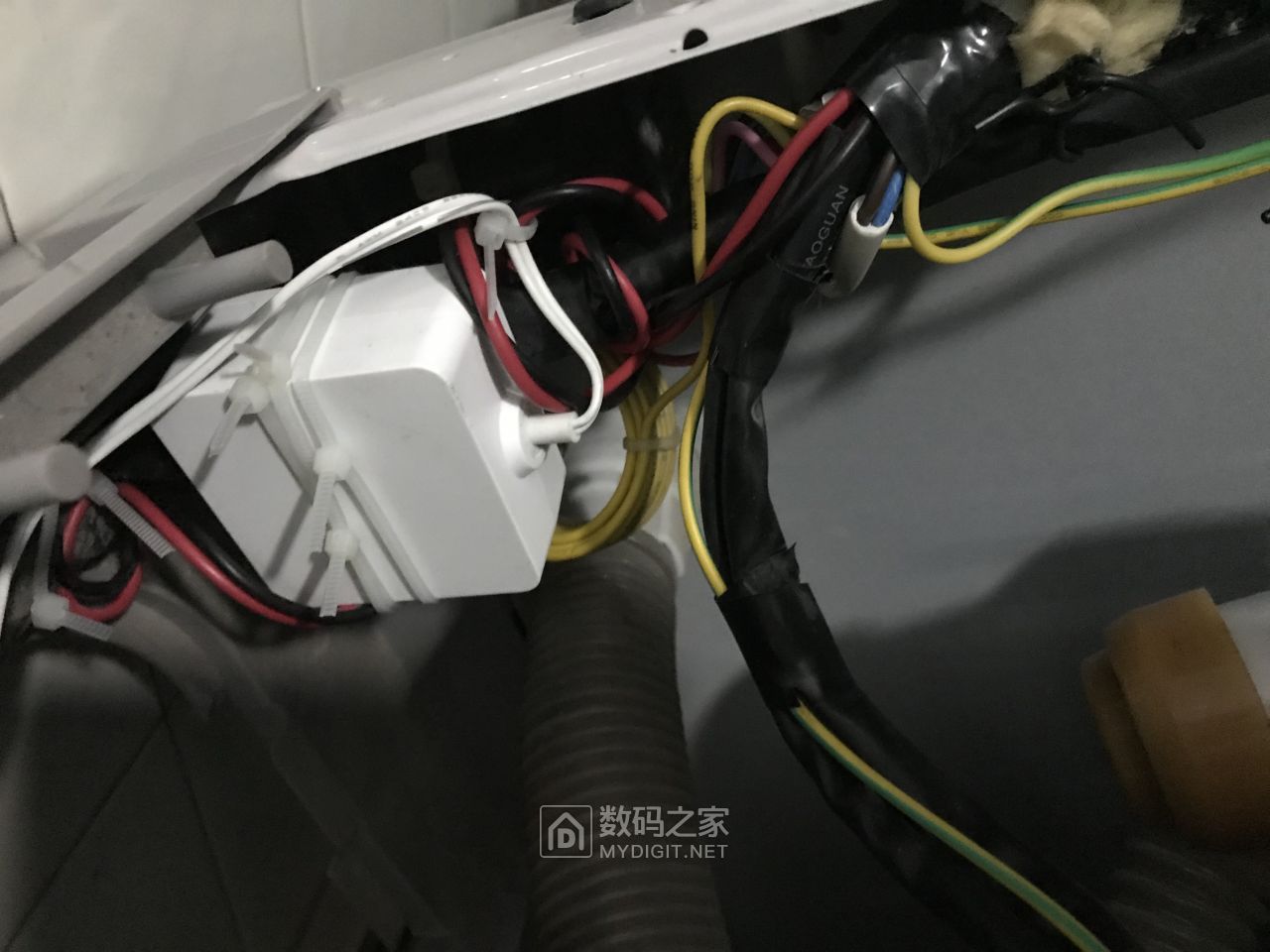

9v电源固定。注意防震 后期有材料再加吧。
剩下的就是缠胶带回装了。装好测试 各功能正常。

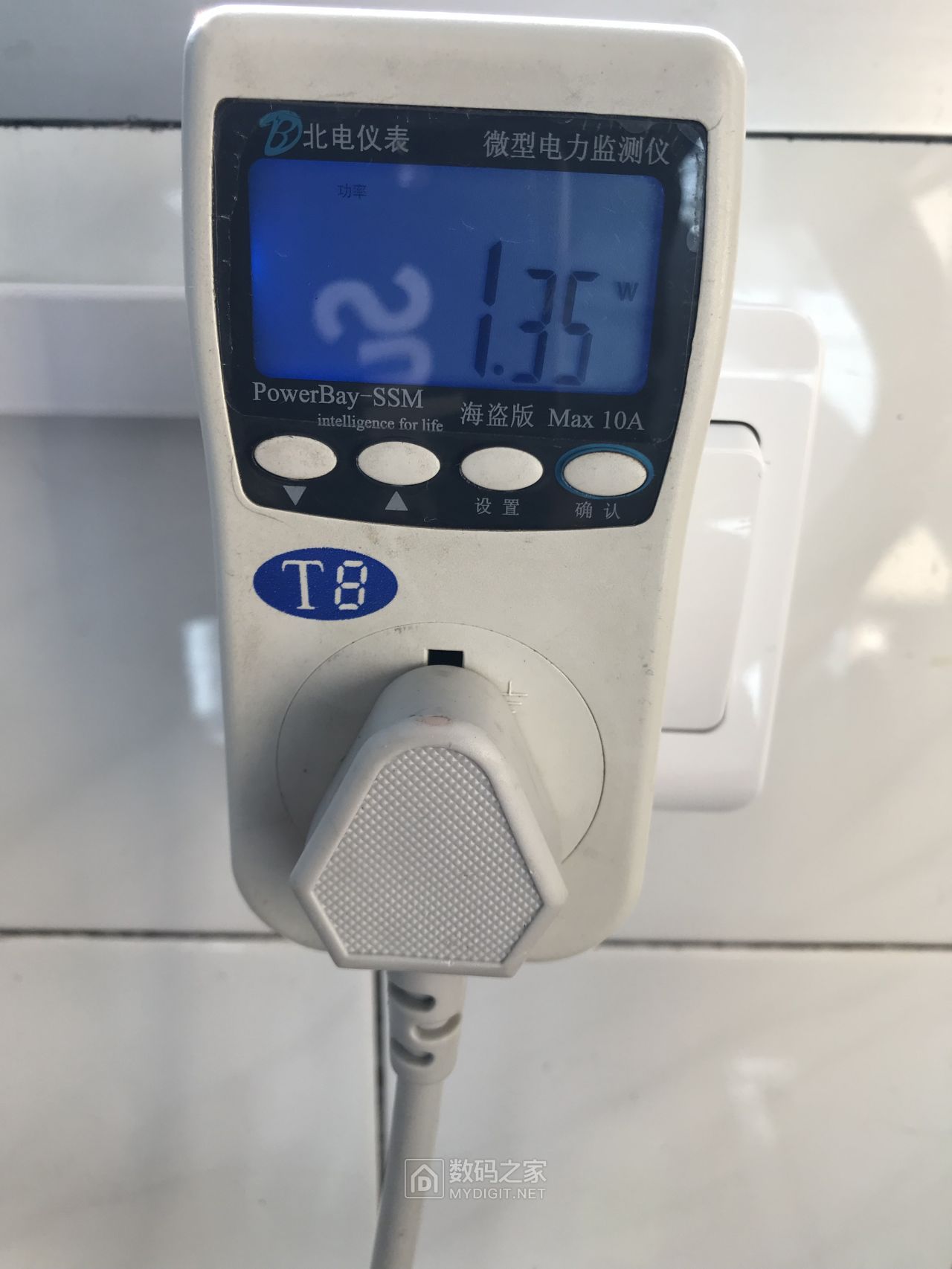

通电待机功率，1.35瓦。跟按开机后点亮LED指示灯1.55瓦差不多。其实就多了几个发光管的功率。插电=开机功率，可见此机型拔插头还是有必要滴

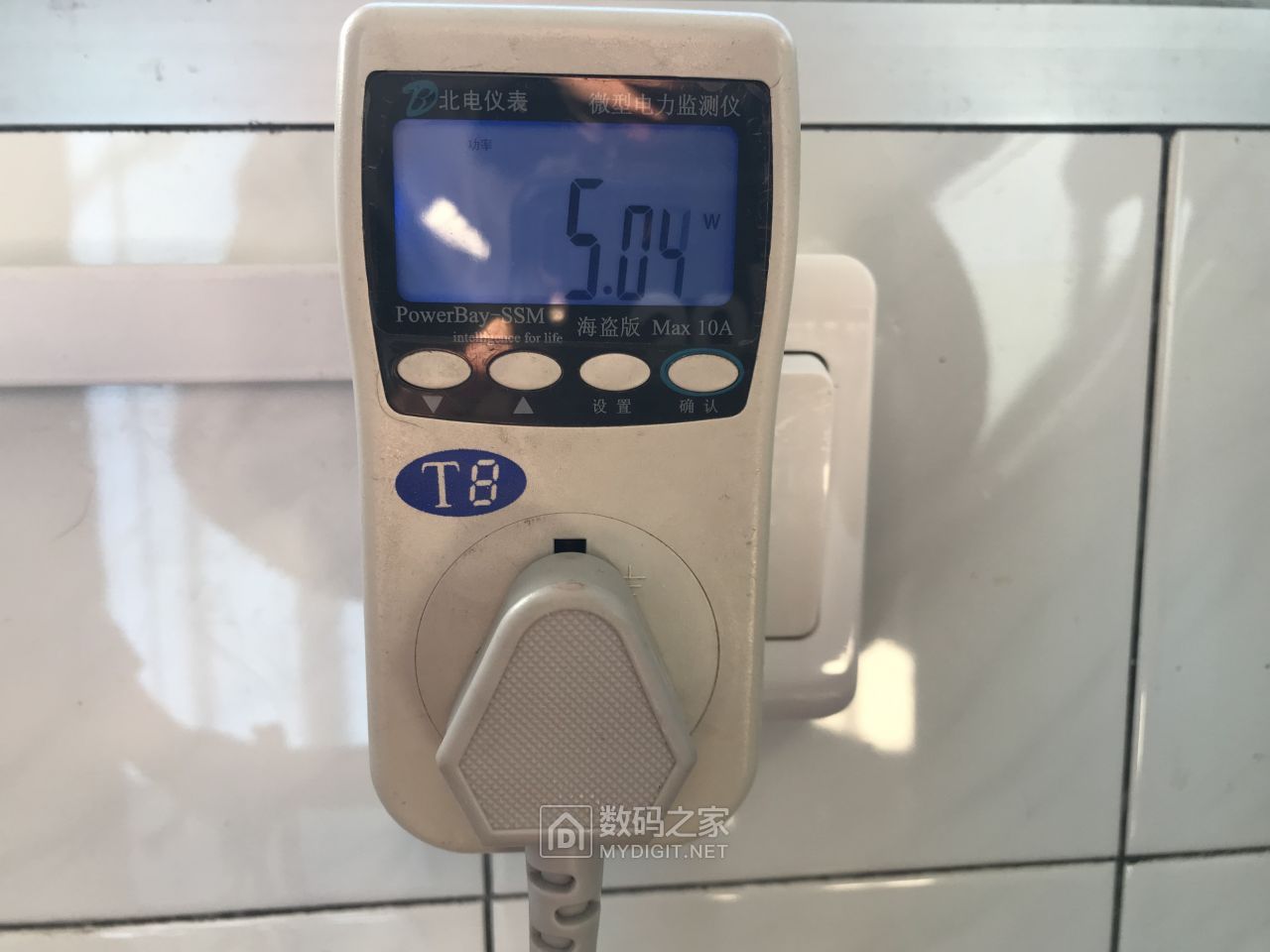

进排水约：

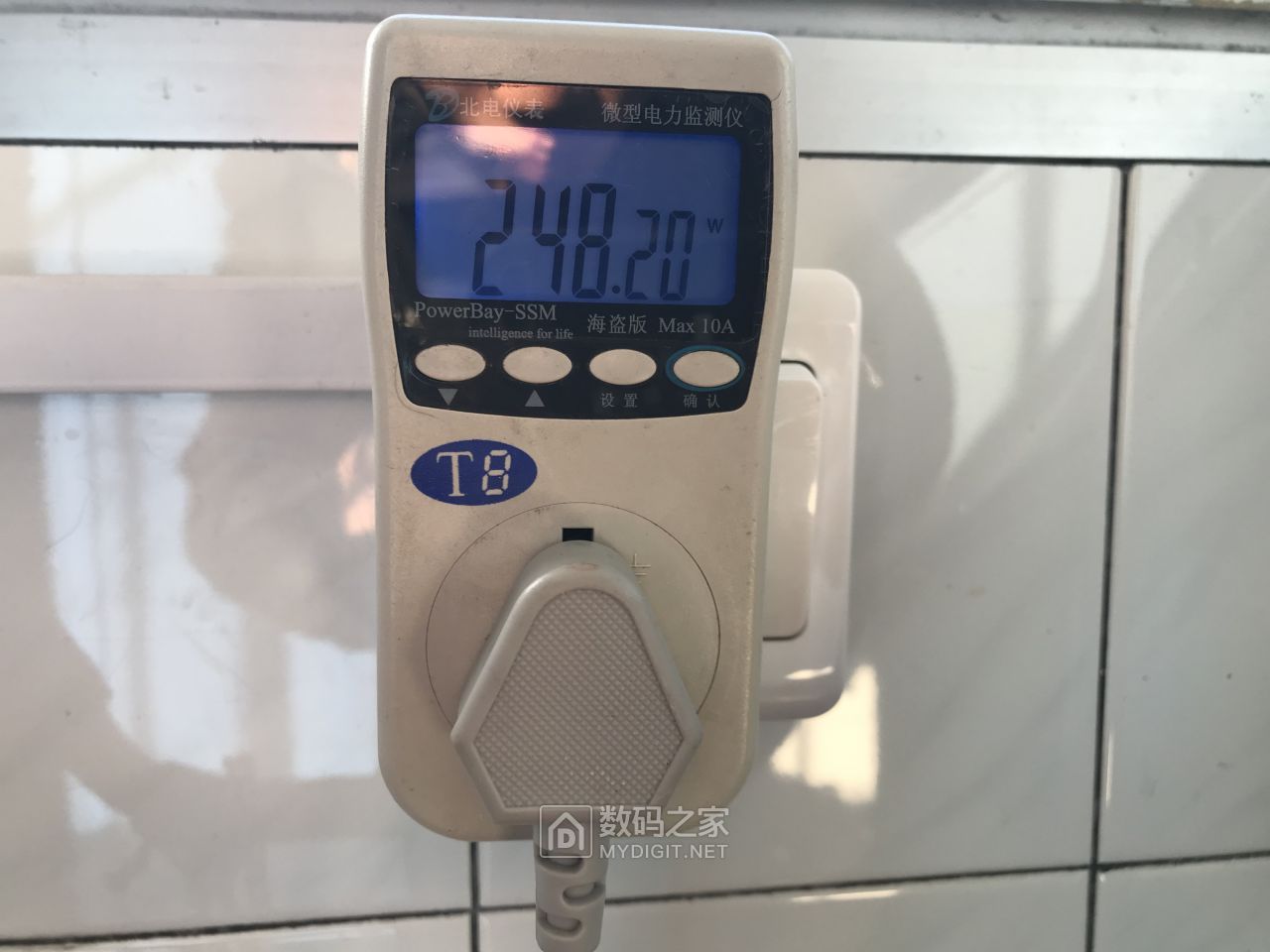

电机工作时约：
总结：
上面测试功率显示，这个烧毁的开关电源其实负担的功率并不重。烧毁 跟使用后不拔插头长时间通电待机，密封封装的工作环境以及开关电源本身的素质都有关系。别的我们改变不了，但是我们可以调整自己的使用习惯，用完拔下插头，节能的同时也延长了机器使用寿命。最后希望此帖可以帮助到检修类似机型 遇到类似问题的朋友们。
谢谢观看！
