56 RWI地址

问题1

Q:这个地址,如何使用?

A:

威纶通播放视频,威纶通星三角启动案例

问题2

Q:这个地址使用LW9000索引,只支持16bit还是16 bit、32bit 都可以?

A:都可以。

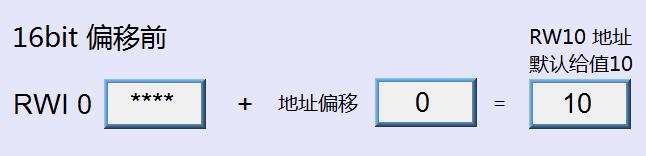

16 bit

威纶通播放视频,威纶通星三角启动案例

威纶通播放视频,威纶通星三角启动案例

32 bit

威纶通播放视频,威纶通星三角启动案例

威纶通播放视频,威纶通星三角启动案例

57 项目开始和结束时间的采集

Q:我想在屏上采集项目开始和结束的时间?

A:PLC端有地址对应指示吗?

Q:有的,只是我不知道这个屏上怎么显示出来时间?

A:通过我们的报警就可以实现,先做事件登陆定义地址和报警信息。

Q:那我怎么样以列表的方式显示时间的记录,最终用户需要打印?

A:需要历史记录,使用事件显示的历史模式。

58 棒图异常

Q:棒图功能,EB pro可以实现,现在EB 8000实现不了?

A:检查程序,VD16检视数值正常推测地址格式为32 bit float;棒图地址格式修改为32 bit float后,棒图移动正常。

威纶通播放视频,威纶通星三角启动案例

59 元件双击点不开

Q:我现在打开一个别人的程序,但是一个页面上的单位信息什么的,我想修改,怎么双击没有反应呢?

A:使用了底层窗口14,进入14号窗口,在此窗口修改就可以了。

威纶通播放视频,威纶通星三角启动案例

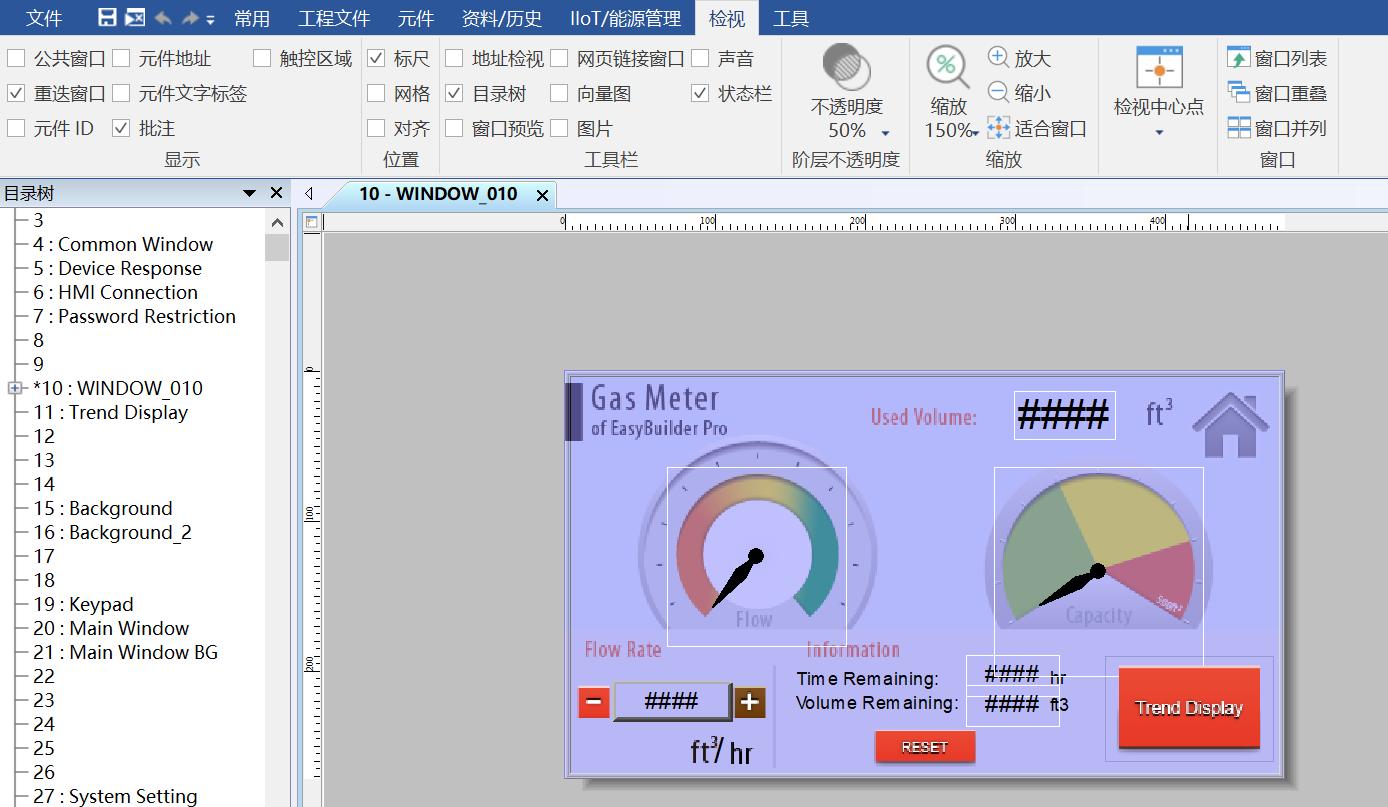

60 界面模糊

Q:为何我以前打开程序都很清晰,现在打开一个程序很模糊?

A:最终找到原因为【检视】》【不透明度】默认在50%造成,改为100%后,客户表示清晰。
